Lancia Delta 2010 Kezelési és karbantartási útmutató (in Hungarian)

200SZÜKSÉGHELYZETBEN

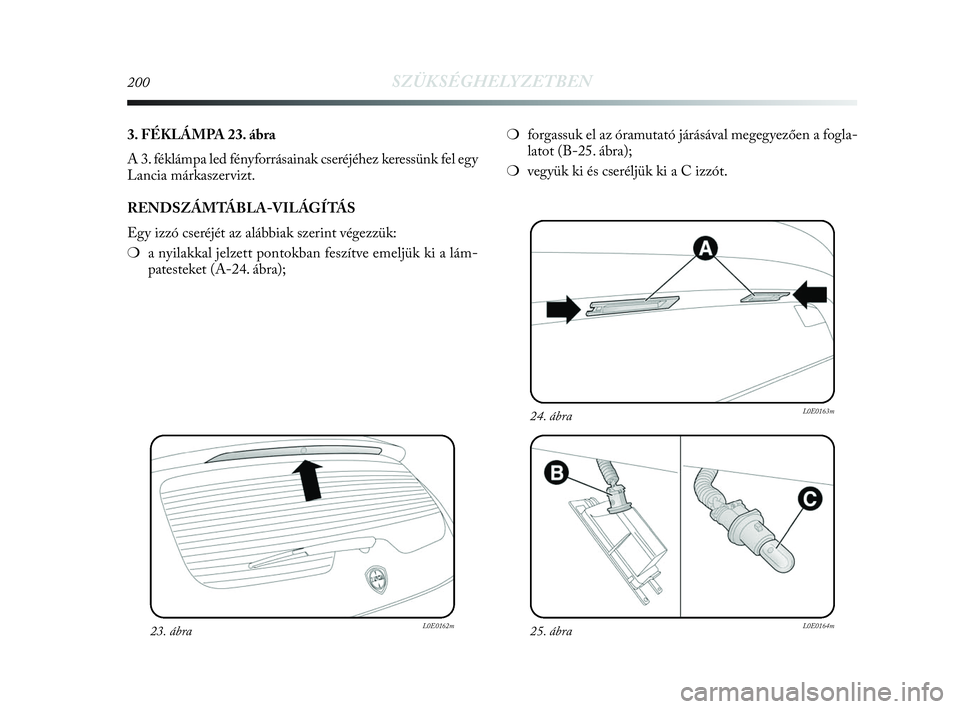

3. FÉKLÁMPA 23. ábra
A 3. féklámpa led fényforrásainak cseréjéhez keressünk fel egy
Lancia márkaszervizt.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontokban feszítve emeljük ki a lám-
patesteket (A-24. ábra);
23. ábraL0E0162m25. ábraL0E0164m
24. ábraL0E0163m
❍forgassuk el az óramutató járásával megegyezően a fogla-
latot (B-25. ábra);
❍vegyük ki és cseréljük ki a C izzót.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 200

SZÜKSÉGHELYZETBEN201
4
27. ábraL0E0166m
26. ábraL0E0165m

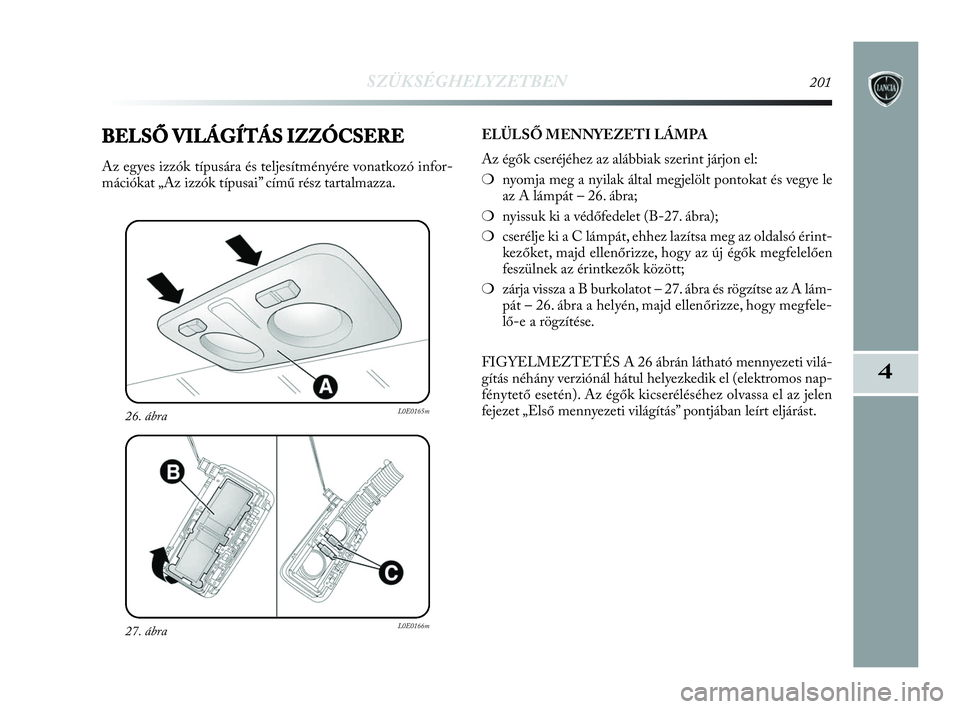

BELSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó infor-
mációkat „Az izzók típusai” című rész tartalmazza.ELÜLSŐ MENNYEZETI LÁMPA
Az égők cseréjéhez az alábbiak szerint járjon el:
❍nyomja meg a nyilak által megjelölt pontokat és vegye le
az A lámpát – 26. ábra;
❍nyissuk ki a védőfedelet (B-27. ábra);
❍cserélje ki a C lámpát, ehhez lazítsa meg az oldalsó érint-
kezőket, majd ellenőrizze, hogy az új égők megfelelően
feszülnek az érintkezők között;
❍zárja vissza a B burkolatot – 27. ábra és rögzítse az A lám-
pát – 26. ábra a helyén, majd ellenőrizze, hogy megfele-
lő-e a rögzítése.
FIGYELMEZTETÉS A 26 ábrán látható mennyezeti vilá-
gítás néhány verziónál hátul helyezkedik el (elektromos nap-
fénytető esetén). Az égők kicseréléséhez olvassa el az jelen
fejezet „Első mennyezeti világítás” pontjában leírt eljárást.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 201

202SZÜKSÉGHELYZETBEN
28. ábraL0E0167m30. ábraL0E0169m
29. ábraL0E0168m

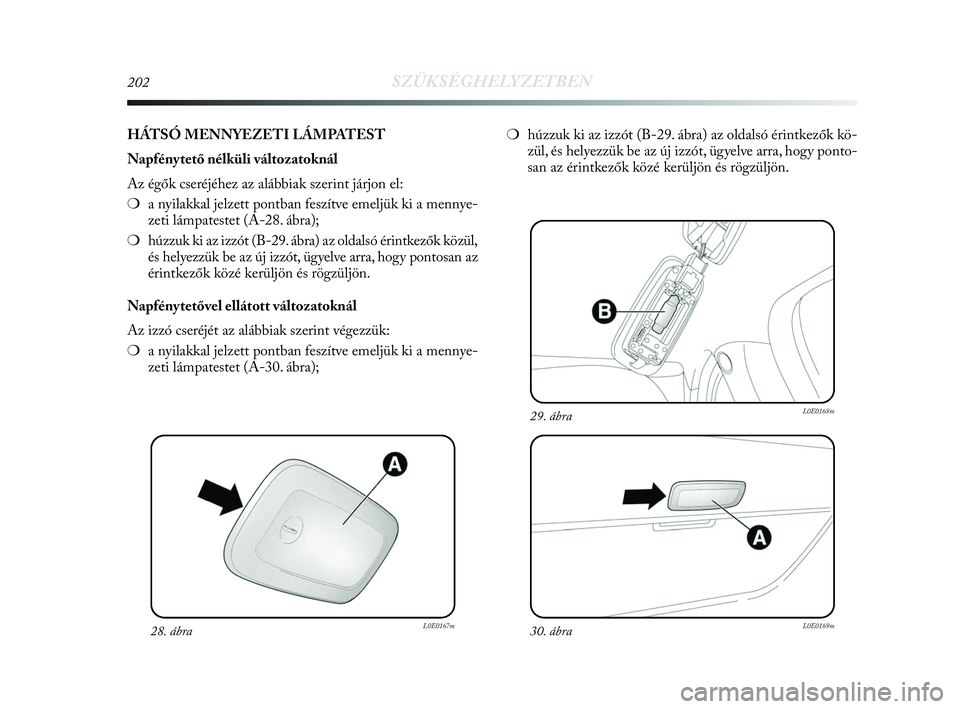

HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatoknál
Az égők cseréjéhez az alábbiak szerint járjon el:
❍a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (A-28. ábra);
❍húzzuk ki az izzót (B-29. ábra) az oldalsó érintkezők közül,
és helyezzük be az új izzót, ügyelve arra, hogy pontosan az
érintkezők közé kerüljön és rögzüljön.
Napfénytetővel ellátott változatoknál
Az izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (A-30. ábra);❍húzzuk ki az izzót (B-29. ábra) az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 202

SZÜKSÉGHELYZETBEN203
4
32. ábraL0E0171m33. ábraL0E0172m

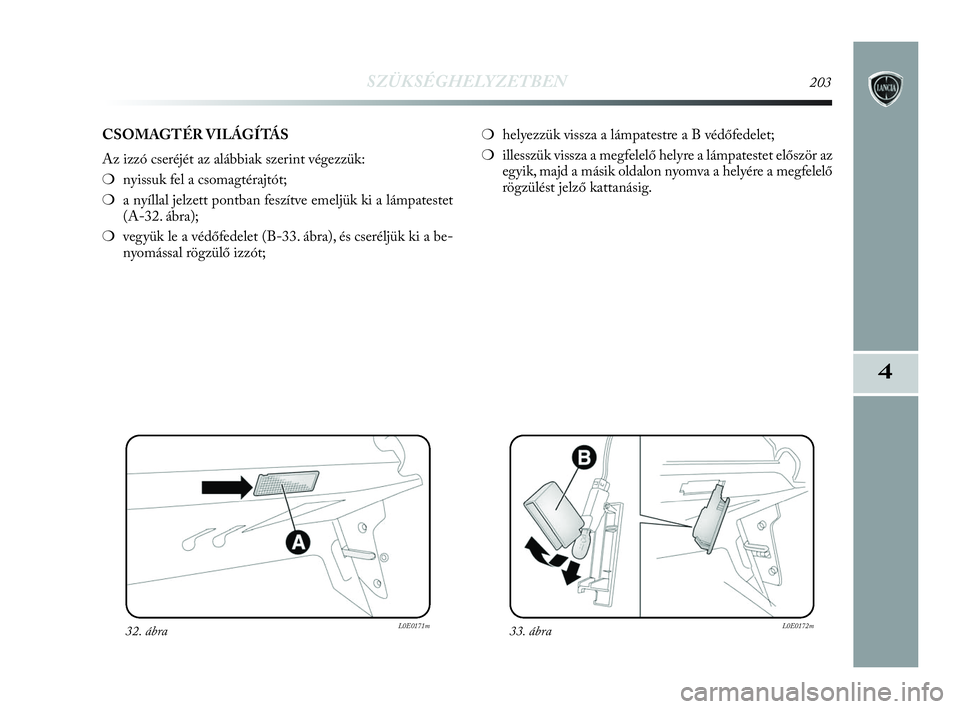

CSOMAGTÉR VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk fel a csomagtérajtót;
❍a nyíllal jelzett pontban feszítve emeljük ki a lámpatestet
(A-32. ábra);
❍vegyük le a védőfedelet (B-33. ábra), és cseréljük ki a be-
nyomással rögzülő izzót;❍helyezzük vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 203

204SZÜKSÉGHELYZETBEN
34. ábraL0E0173m36. ábra L0E0175m
35. ábraL0E0174m

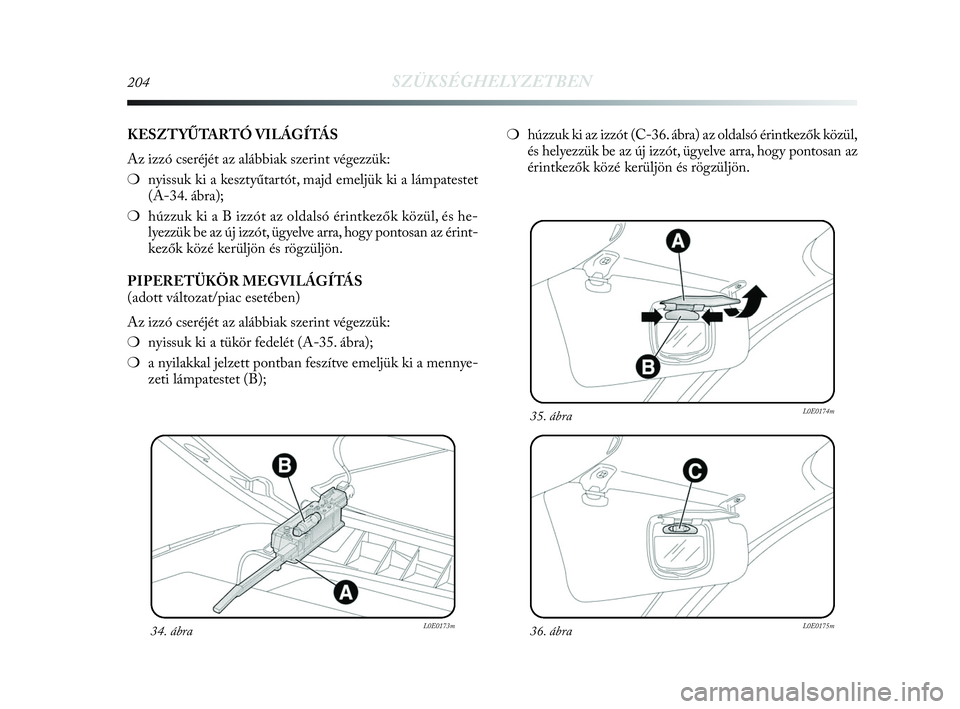

KESZTYŰTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet
(A-34. ábra);
❍húzzuk ki a B izzót az oldalsó érintkezők közül, és he-
lyezzük be az új izzót, ügyelve arra, hogy pontosan az érint-
kezők közé kerüljön és rögzüljön.
PIPERETÜKÖR MEGVILÁGÍTÁS
(adott változat/piac esetében)
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a tükör fedelét (A-35. ábra);
❍a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (B);❍húzzuk ki az izzót (C-36. ábra) az oldalsó érintkezők közül,
és helyezzük be az új izzót, ügyelve arra, hogy pontosan az
érintkezők közé kerüljön és rögzüljön.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 204

SZÜKSÉGHELYZETBEN205
4

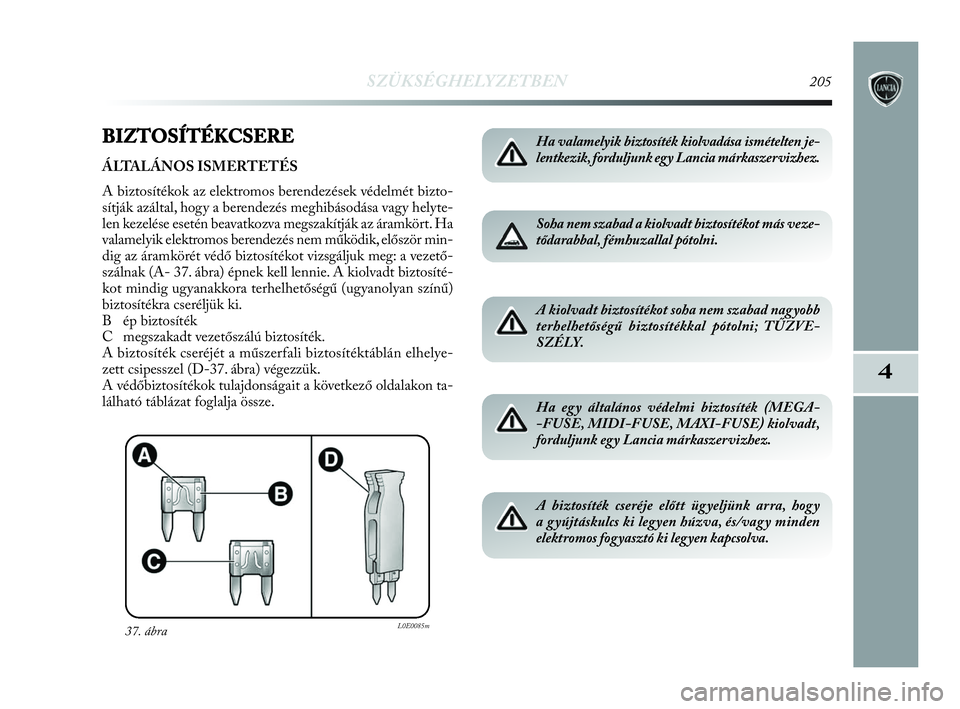

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét bizto-
sítják azáltal, hogy a berendezés meghibásodása vagy helyte-
len kezelése esetén beavatkozva megszakítják az áramkört. Ha
valamelyik elektromos berendezés nem működik, először min-
dig az áramkörét védő biztosítékot vizsgáljuk meg: a vezető-
szálnak (A- 37. ábra) épnek kell lennie. A kiolvadt biztosíté-
kot mindig ugyanakkora terhelhetőségű (ugyanolyan színű)
biztosítékra cseréljük ki.
B ép biztosíték
C megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a műszerfali biztosítéktáblán elhelye-
zett csipesszel (D-37. ábra) végezzük.
A védőbiztosítékok tulajdonságait a következő oldalakon ta-
lálható táblázat foglalja össze.
37. ábraL0E0085m
Ha valamelyik biztosíték kiolvadása ismételten je-
lentkezik, forduljunk egy Lancia márkaszervizhez.
Soha nem szabad a kiolvadt biztosítékot más veze-
tődarabbal, fémhuzallal pótolni.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVE-
SZÉLY.
Ha egy általános védelmi biztosíték (MEGA-
-FUSE, MIDI-FUSE, MAXI-FUSE) kiolvadt,
forduljunk egy Lancia márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy
a gyújtáskulcs ki legyen húzva, és/vagy minden
elektromos fogyasztó ki legyen kapcsolva.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 205

206SZÜKSÉGHELYZETBEN
38. ábraL0E0087m

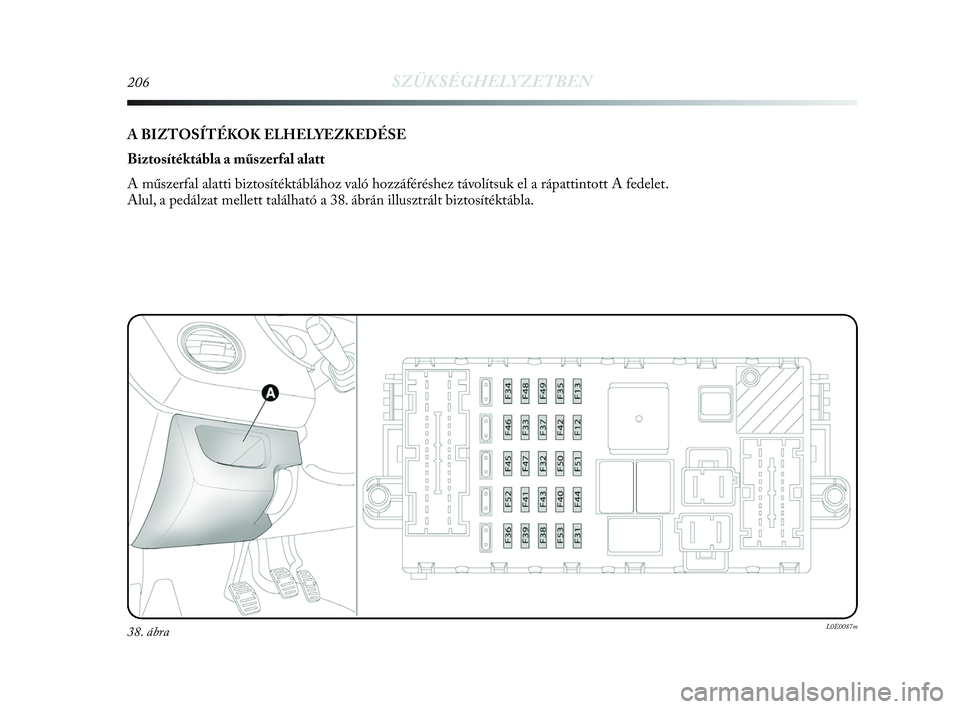

A BIZTOSÍTÉKOK ELHELYEZKEDÉSE
Biztosítéktábla a műszerfal alatt
A műszerfal alatti biztosítéktáblához való hozzáféréshez távolítsuk el a rápattintott A fedelet.
Alul, a pedálzat mellett található a 38. ábrán illusztrált biztosítéktábla.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 206

SZÜKSÉGHELYZETBEN207
4

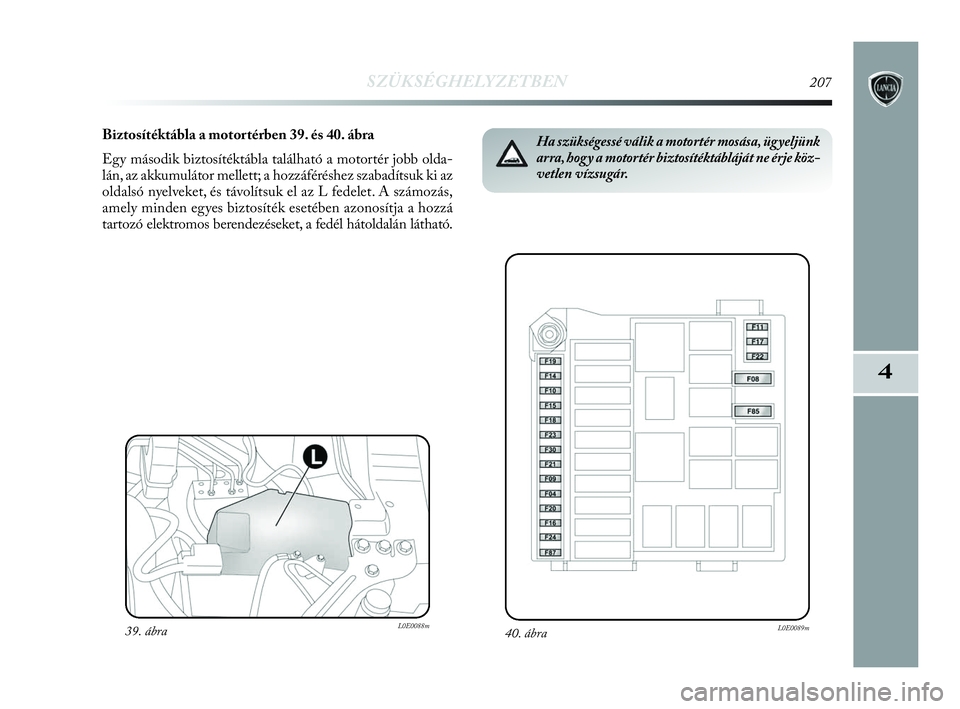

Biztosítéktábla a motortérben 39. és 40. ábra
Egy második biztosítéktábla található a motortér jobb olda-
lán, az akkumulátor mellett; a hozzáféréshez szabadítsuk ki az
oldalsó nyelveket, és távolítsuk el az L fedelet. A számozás,
amely minden egyes biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a fedél hátoldalán látható.
40. ábraL0E0089m39. ábraL0E0088m
Ha szükségessé válik a motortér mosása, ügyeljünk
arra, hogy a motortér biztosítéktábláját ne érje köz-
vetlen vízsugár.
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 207

208SZÜKSÉGHELYZETBEN

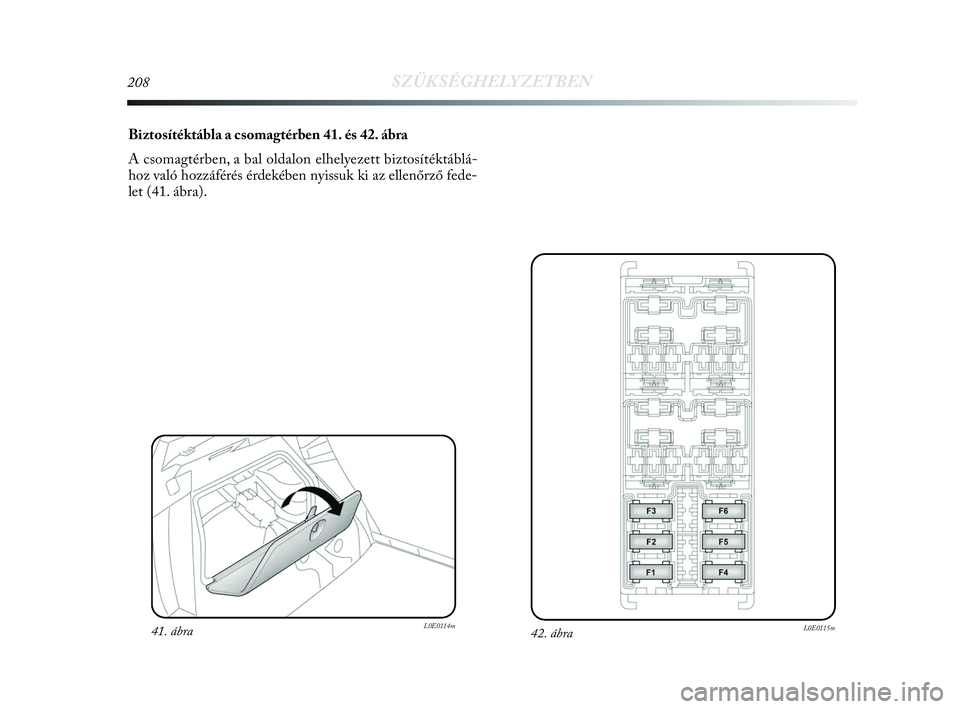

Biztosítéktábla a csomagtérben 41. és 42. ábra
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblá-
hoz való hozzáférés érdekében nyissuk ki az ellenőrző fede-
let (41. ábra).
42. ábraL0E0115m41. ábraL0E0114m
175-214 Delta H_3ed Allin. 4ed 21-04-2010 12:28 Pagina 208

SZÜKSÉGHELYZETBEN209
4

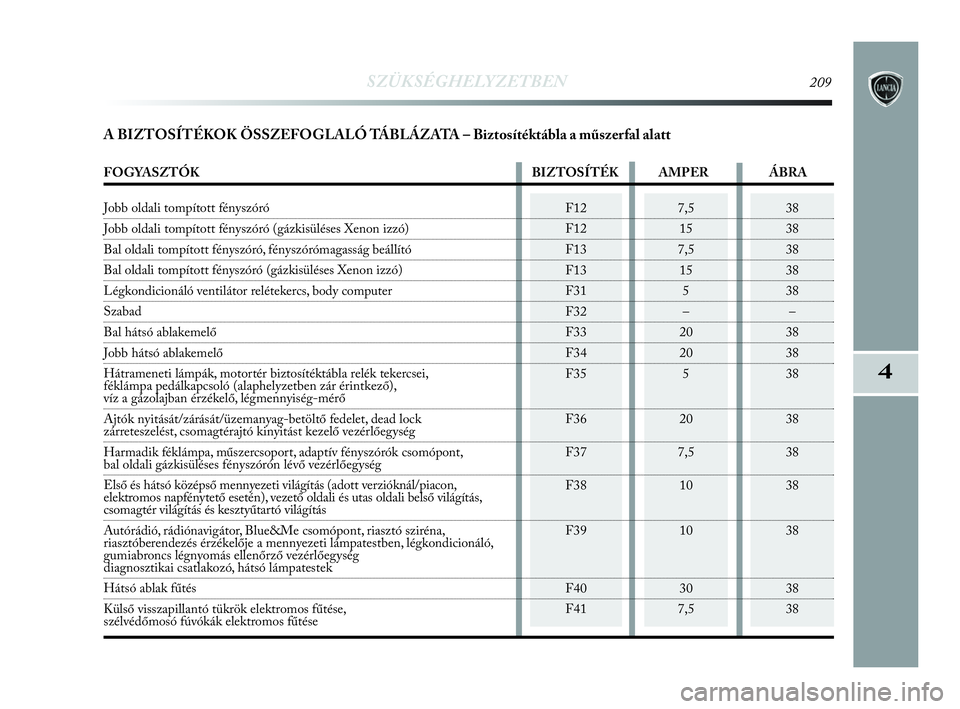

A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA – Biztosítéktábla a műszerfal alatt
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
–
38
38
38
38
38
38
38
38
38
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Jobb oldali tompított fényszóró
Jobb oldali tompított fényszóró (gázkisüléses Xenon izzó)
Bal oldali tompított fényszóró, fényszórómagasság beállító
Bal oldali tompított fényszóró (gázkisüléses Xenon izzó)
Légkondicionáló ventilátor relétekercs, body computer
Szabad
Bal hátsó ablakemelő
Jobb hátsó ablakemelő
Hátrameneti lámpák, motortér biztosítéktábla relék tekercsei,
féklámpa pedálkapcsoló (alaphelyzetben zár érintkező),
víz a gázolajban érzékelő, légmennyiség-mérő
Ajtók nyitását/zárását/üzemanyag-betöltő fedelet, dead lock
zárreteszelést, csomagtérajtó kinyitást kezelő vezérlőegység
Harmadik féklámpa, műszercsoport, adaptív fényszórók csomópont,
bal oldali gázkisüléses fényszórón lévő vezérlőegység
Első és hátsó középső mennyezeti világítás (adott verzióknál/piacon,
elektromos napfénytető esetén), vezető oldali és utas oldali belső világítás,
csomagtér világítás és kesztyűtartó világítás
Autórádió, rádiónavigátor, Blue&Me csomópont, riasztó sziréna,
riasztóberendezés érzékelője a mennyezeti lámpatestben, légkondicionáló,
gumiabroncs légnyomás ellenőrző vezérlőegység
diagnosztikai csatlakozó, hátsó lámpatestek
Hátsó ablak fűtés
Külső visszapillantó tükrök elektromos fűtése,
szélvédőmosó fúvókák elektromos fűtése
