210NOODGEVALLEN
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m
PLAFONDVERLICHTING ACHTER
Uitvoeringen zonder opendak
Gloeilampen vervangen:
❍maak het plafondlampje A-fig. 28 op de door de pijlen aan-
gegeven punten los;
❍maak de lamp B-fig. 29 los uit de veercontacten aan de zij-
kant en vervang hem; controleer of de nieuwe lamp goed
vastzit in de veercontacten.
Uitvoeringen met opendak
Gloeilamp vervangen:
❍maak het plafondlampje A-fig. 30 op het door de pijl aan-
gegeven punt los;❍maak de lamp B-fig. 29 los uit de veercontacten aan de zij-
kant en vervang hem; controleer of de nieuwe lamp goed
vastzit in de veercontacten.

NOODGEVALLEN211
4
fig. 32L0E0171mfig. 33L0E0172m
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❍open de achterklep;
❍maak de lichtunit A-fig. 32 op het door de pijl aangegeven
punt los;
❍open de beschermkap B-fig. 33 en vervang de geklemde
lamp;❍sluit de beschermkap B op de lichtunit;
❍monteer het plafondlampje A door het eerst aan een zijde
in de juiste stand te plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging inklikt.

212NOODGEVALLEN
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

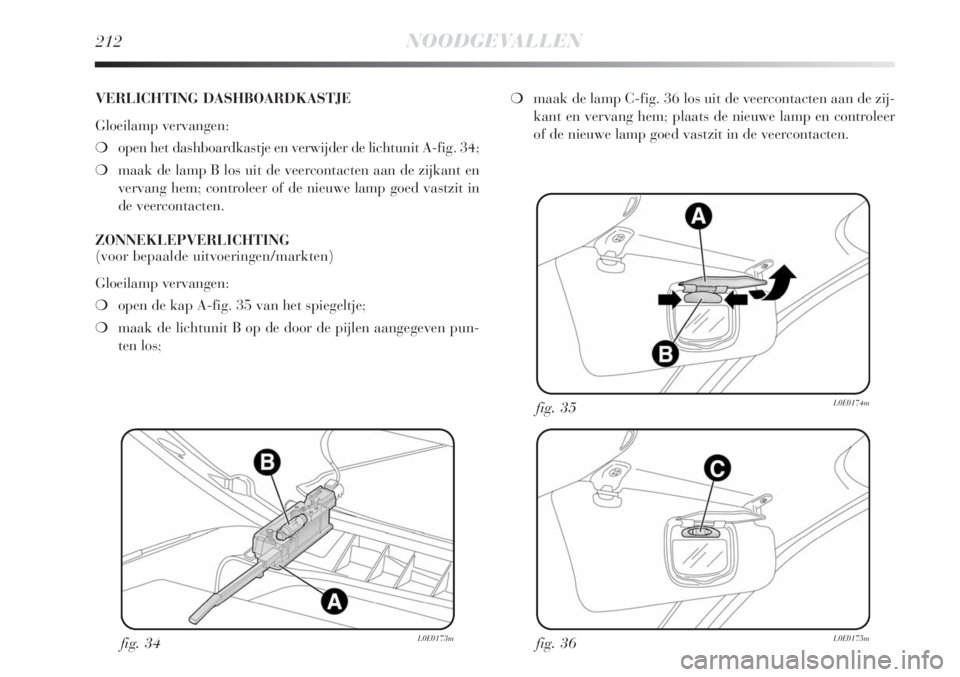

VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lichtunit A-fig. 34;
❍maak de lamp B los uit de veercontacten aan de zijkant en
vervang hem; controleer of de nieuwe lamp goed vastzit in
de veercontacten.
ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Gloeilamp vervangen:
❍open de kap A-fig. 35 van het spiegeltje;
❍maak de lichtunit B op de door de pijlen aangegeven pun-
ten los;❍maak de lamp C-fig. 36 los uit de veercontacten aan de zij-
kant en vervang hem; plaats de nieuwe lamp en controleer
of de nieuwe lamp goed vastzit in de veercontacten.

NOODGEVALLEN213
4
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing of bij oneigenlijk gebruik van
het systeem. Als een elektrisch onderdeel niet werkt, controleer
dan eerst of de zekering niet is doorgebrand: de verbindingsstrip
A-fig. 37 mag niet onderbroken zijn. Is dit wel het geval, dan
moet u de zekering vervangen door een exemplaar met dezelf-
de stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
Gebruik het tangetje D-fig. 37 voor het vervangen van de ze-
keringen. Dit tangetje is vastgehaakt in het zekeringenkastje
op het dashboard.
De componenten die door de zekeringen worden beveiligd, staan
in de tabellen op de volgende pagina's aangegeven.
fig. 37
L0E0085m
Als de zekering opnieuw doorbrandt, wendt u dan
tot het Lancia Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering
met een hogere stroomsterkte (ampère); BRAND-
GEVAAR.
Als een hoofdzekering (MAXI-FUSE, MIDI-
FUSE, MEGA-FUSE) doorbrandt, wendt u dan
tot het Lancia Servicenetwerk.
Controleer, voordat u een zekering vervangt, of de
contactsleutel uit het contactslot is genomen en
alle stroomverbruikers uitstaan en/of zijn uitge-
schakeld.
Als een zekering van de veiligheidssystemen
(airbagsysteem, remsysteem), de aandrijving van
de auto (motormanagementsysteem, regelsysteem
van de versnellingsbak) of de stuurinrichting door-
brandt, wendt u dan tot het Lancia Servicenetwerk.

214NOODGEVALLEN
fig. 38L0E0209m
PLAATS VAN DE ZEKERINGEN
Zekeringenkast dashboard
De zekeringen zijn bereikbaar nadat de geklemde kap A is verwijderd. Aan de onderzijde naast de pedalen bevindt zich de zekerin-
genkast die is afgebeeld in fig. 38.

NOODGEVALLEN215
4
Zekeringenkast motorruimte fig. 39 en 40
Een tweede zekeringenkast bevindt zich rechts in de motorruimte
naast de accu. Om deze te bereiken moet u de lippen aan de
zijkant losmaken en het deksel L verwijderen. De nummers die
op de binnenzijde van het deksel zijn aangebracht, geven de elek-
trische componenten aan die door de betreffende zekering wor-
den beveiligd.
fig. 39
L0E0088mfig. 38aL0E0211m
Als de motorruimte moet worden uitgespoten,
zorg dan dat de waterstraal niet direct op de
zekeringenkast in de motorruimte wordt gericht.
Extra zekeringen
(uitvoeringen 1.4 Turbo Multi Air)
Op de uitvoeringen 1.4 Turbo Multi Air bevinden zich naast de
zekeringenkast op het dashboard vier extra zekeringen (fig. 38a).

216NOODGEVALLEN
Zekeringenkast bagageruimte fig. 41 en 42
De zekeringen in de zekeringenkast links in de bagageruimte
zijn bereikbaar nadat het inspectieklepje is geopend fig. 41.
fig. 42
L0E0115m
fig. 41L0E0114m
fig. 40L0E0210m

NOODGEVALLEN217
4
ZEKERINGENTABEL
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
38
38
38
38
38
38
38
38
38
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Dimlicht rechts
Dimlicht rechts met Xenon-gasontladingslampen
Dimlicht links, koplampverstelling
Dimlicht links met Xenon-gasontladingslampen
Spoel van relais ventilateur voor airco, body computer
Ruitbediening linksachter
Ruitbediening rechtsachter
Achteruitrijlichten, relaisspoelen zekeringenkast motorruimte, rempedaal-
schakelaar (normaal gesloten contact), waterdetectiesensor in brandstoffilter,
luchtkwantummeter/koppelingspedaalschakelaar en druksensor
op rembekrachtiger (uitvoering 1.4 Turbo Multi Air)
Regeleenheid portiervergrendeling, tankklepje, dead lock,
achterklepontgrendeling
Derde remlicht, instrumentenpaneel, regeleenheid adaptieve verlichting
(behalve uitvoering 1.4 Turbo MultiAir), regeleenheid op
gasontladingslamp links (behalve uitvoering 1.4 Turbo Multi Air)
Plafondlampje voor en middenachter (voor bepaalde uitvoeringen/markten,
met elektrisch bediend opendak), zonneklepverlichting aan bestuurderszijde
en passagierszijde, bagageruimteverlichting en dashboardkastverlichting
Autoradio/radionavigatiesysteem (behalve uitvoering 1.4 Turbo Multi Air),
regeleenheid Blue&Me™, sirene diefstalalarm, alarmsysteem
in plafondlampje, regeleenheid airconditioning, regeleenheid
bandenspanningcontrole, diagnosestekker, plafondlampjes achter,
spanningsstabilisator (uitvoering 1.4 Turbo Multi Air zonder optional HiFi)
Achterruitverwarming
Verwarming elektrische buitenspiegels, verwarming
ruitensproeiers voor

38
38
38
38
38
38
38
38
38F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
20
5
5/7,5 (*)
15
7,5
218NOODGEVALLEN
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Module voor ruitenwissers op de stuurkolomschakelaar, module voor
tweewegpomp, ruitensproeiers voor/achter op de stuurkolomschakelaar
Aansteker/stekkerdoos op tunnelconsole,
stekkerdoos bagageruimte
Motor opendak
Ruitbediening voor bestuurderszijde
Ruitbediening voor passagierszijde
Schakelaarpanelen waarschuwingsknipperlichten, rechts, links en in
het midden op de autoradio/radionavigatiesysteem (verlichting),
bedieningsorganen op het stuurwiel (verlichting), schakelaarpaneel
op plafondverlichting voor (verlichting), regeleenheid
interieurbewaking, elektrisch bedienbaar opendak (regeleenheid,
verlichting schakelaars), regensensor/schemersensor, elektronisch
dimbare binnenspiegel, inschakeling verwarmingselementen
in voorstoelen, AUX-poort (verlichting)
Aansteker (verlichting), bediening cruise-control, regeleenheid
Blue&Me™, regeleenheid parkeersensoren, AQS-sensor, regeleenheid
airconditioning, elektrisch verstelbare buitenspiegels, regeleenheid
bandenspanningcontrole, regeleenheid rijstrookbewaking,
regeleenheid elektronisch geregelde schokdemping, regeleenheid op
gasontladingslamp rechts (behalve uitvoering 1.4 Turbo Multi Air),
spanningsstabilisator (uitvoeringen 1.4 Turbo Multi Air) (*)
Module voor achterruitwisser op de stuurkolomschakelaar
Instrumentenpaneel, richtingaanwijzers achter
(*) Uitvoeringen met gasontladingslampen

NOODGEVALLEN219
4
38a
38a
38a
38a
40
40
40
40
40
40
40
40
40
40
2
42
42
42
42
42
42(P038)
(P036)
(P037)
(P039)
F08
F09
F09
F10
F14
F15
F19
F30
F85
F87
F1
F2
F3
F6
F4
F4
F510
5
5
5
40
30
20
10
15
30
7,5
15
15
5
30
30
10
10
15
20
10
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Autoradio/Radionavigatiesysteem
Dagverlichting (DRL)/buitenverlichting links
Dagverlichting (DRL)/buitenverlichting rechts
Regeleenheid adaptieve verlichting/regeleenheden
op gasontladingslampen links en rechts
Aanjager klimaatregeling
Koplampsproeierpomp
(uitvoeringen 1.4 Turbo Jet 120 pk, 1.4 Turbo Multi Air)
Koplampsproeierpomp (uitvoeringen 1.4 Turbo Jet 150 pk,
1.6 Multijet, 2.0 Multijet, 1.9 Twin Turbo Multijet)
Claxon
Grootlicht
Extra verwarming PTC1
Aircocompressor
Mistlampen voor/cornering lights
Brandstofpomp
Accuconditiesensor (uitvoering 1.4 Turbo Multi Air)
Regeleenheid stoelverstelling rechtsvoor
Regeleenheid stoelverstelling linksvoor
Stoelverwarming linksvoor
Stoelverwarming rechtsvoor
Regeleenheid Hifi-audiosysteem (behalve uitvoering 1.4 Turbo Multi Air)
Spanningsstabilisator(uitvoering 1.4 Turbo Multi Air met optional HI-FI)
Luidspreker BASSBOX
(HI-FI-audiosysteem, behalve uitvoering 1.4 Turbo Multi Air)
