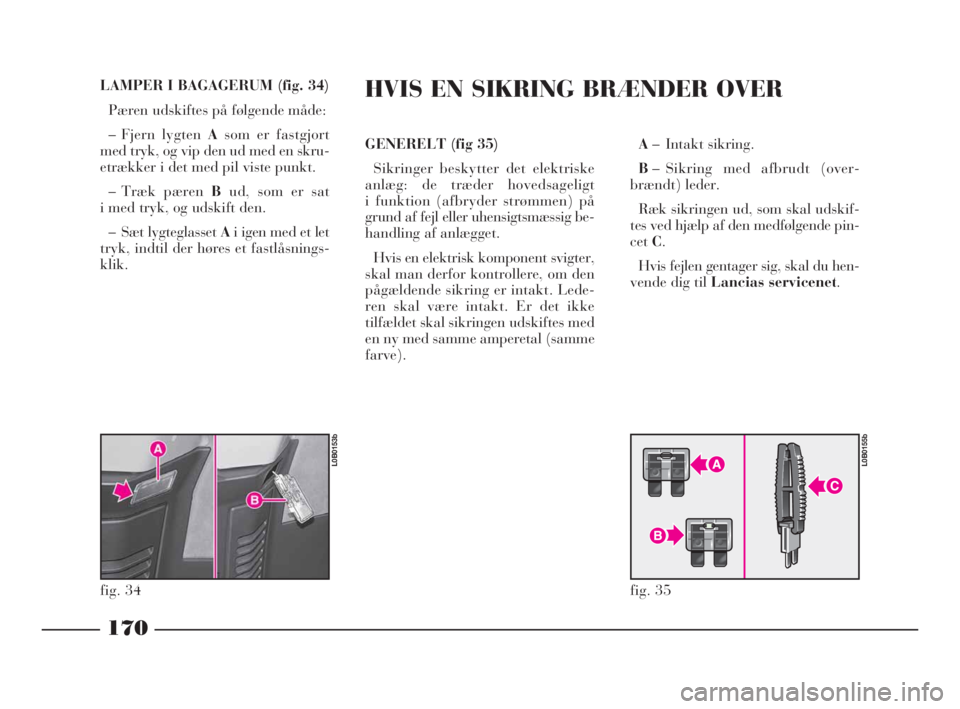

LAMPER I BAGAGERUM (fig. 34)
Pæren udskiftes på følgende måde:
– Fjern lygten Asom er fastgjort
med tryk, og vip den ud med en skru-
etrækker i det med pil viste punkt.
– Træk pæren Bud, som er sat
i med tryk, og udskift den.
– Sæt lygteglasset Ai igen med et let
tryk, indtil der høres et fastlåsnings-
klik.GENERELT (fig 35)
Sikringer beskytter det elektriske
anlæg: de træder hovedsageligt
i funktion (afbryder strømmen) på
grund af fejl eller uhensigtsmæssig be-
handling af anlægget.
Hvis en elektrisk komponent svigter,
skal man derfor kontrollere, om den
pågældende sikring er intakt. Lede-
ren skal være intakt. Er det ikke
tilfældet skal sikringen udskiftes med
en ny med samme amperetal (samme
farve).
170
fig. 34
L0B0153b
fig. 35
L0B0155b
A– Intakt sikring.
B– Sikring med afbrudt (over-
brændt) leder.
Ræk sikringen ud, som skal udskif-
tes ved hjælp af den medfølgende pin-
cetC.
Hvis fejlen gentager sig, skal du hen-
vende dig til Lancias servicenet.
HVIS EN SIKRING BRÆNDER OVER
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 170

171

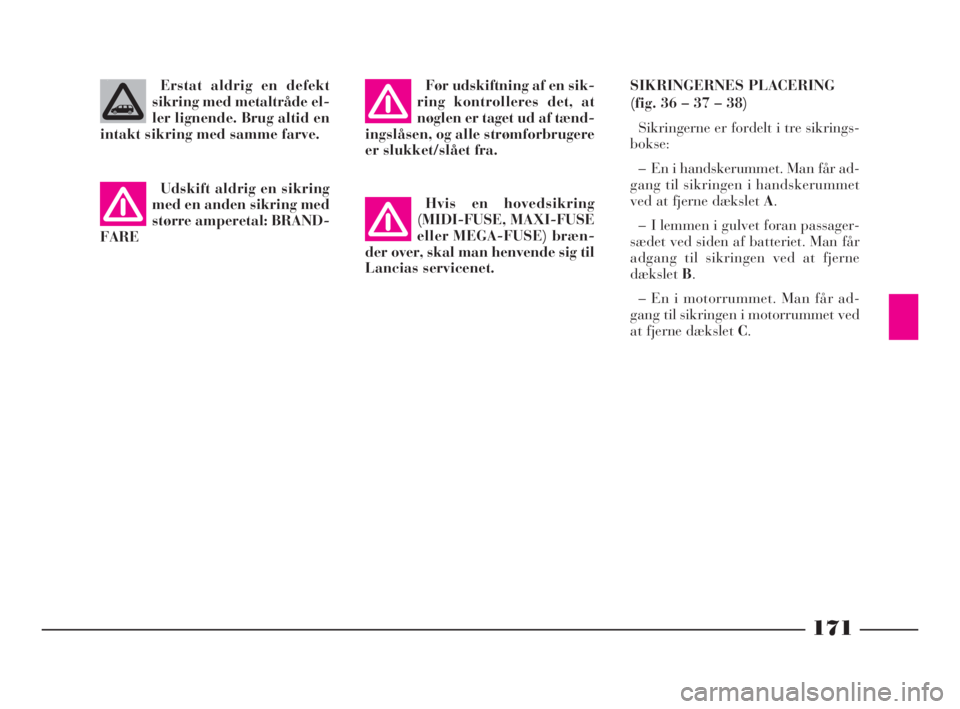

Erstat aldrig en defekt
sikring med metaltråde el-
ler lignende. Brug altid en
intakt sikring med samme farve.
Udskift aldrig en sikring
med en anden sikring med
større amperetal: BRAND-
FARE
Hvis en hovedsikring
(MIDI-FUSE, MAXI-FUSE
eller MEGA-FUSE) bræn-
der over, skal man henvende sig til
Lancias servicenet.SIKRINGERNES PLACERING
(fig. 36 – 37 – 38)
Sikringerne er fordelt i tre sikrings-
bokse:
– En i handskerummet. Man får ad-
gang til sikringen i handskerummet
ved at fjerne dækslet A.
– I lemmen i gulvet foran passager-
sædet ved siden af batteriet. Man får
adgang til sikringen ved at fjerne
dæksletB.
– En i motorrummet. Man får ad-
gang til sikringen i motorrummet ved
at fjerne dækslet C. Før udskiftning af en sik-
ring kontrolleres det, at
nøglen er taget ud af tænd-
ingslåsen, og alle strømforbrugere
er slukket/slået fra.
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 171

172

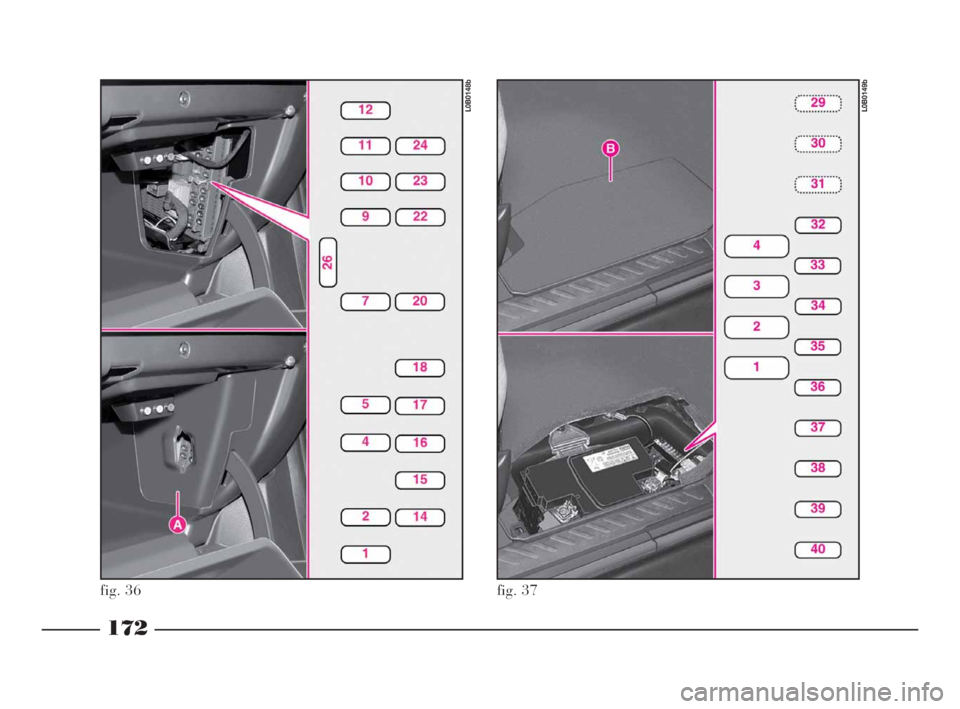

fig. 36
L0B0148b
fig. 37
L0B0149b
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 172

173
fig. 38
L0B0154b
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 173

174

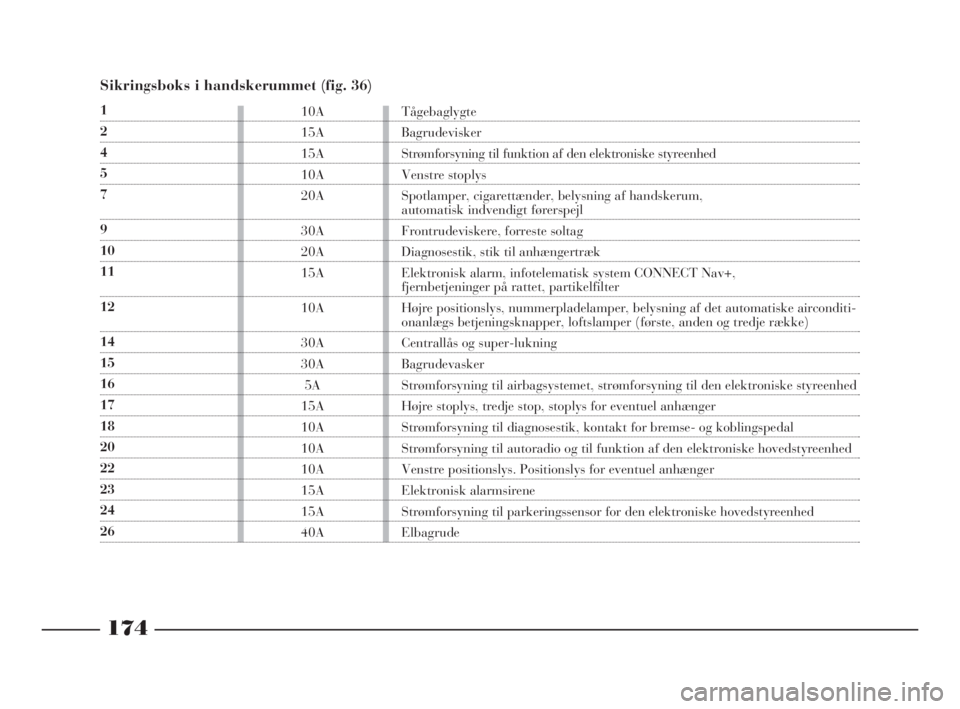

Sikringsboks i handskerummet (fig. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610A
15A
15A
10A
20A
30A
20A
15A
10A
30A
30A
5A
15A
10A
10A
10A
15A
15A
40ATågebaglygte
Bagrudevisker
Strømforsyning til funktion af den elektroniske styreenhed
Venstre stoplys
Spotlamper, cigarettænder, belysning af handskerum,
automatisk indvendigt førerspejl
Frontrudeviskere, forreste soltag
Diagnosestik, stik til anhængertræk
Elektronisk alarm, infotelematisk system CONNECT Nav+,
fjernbetjeninger på rattet, partikelfilter
Højre positionslys, nummerpladelamper, belysning af det automatiske airconditi-
onanlægs betjeningsknapper, loftslamper (første, anden og tredje række)
Centrallås og super-lukning
Bagrudevasker
Strømforsyning til airbagsystemet, strømforsyning til den elektroniske styreenhed
Højre stoplys, tredje stop, stoplys for eventuel anhænger
Strømforsyning til diagnosestik, kontakt for bremse- og koblingspedal
Strømforsyning til autoradio og til funktion af den elektroniske hovedstyreenhed
Venstre positionslys. Positionslys for eventuel anhænger
Elektronisk alarmsirene
Strømforsyning til parkeringssensor for den elektroniske hovedstyreenhed
Elbagrude
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 174

175

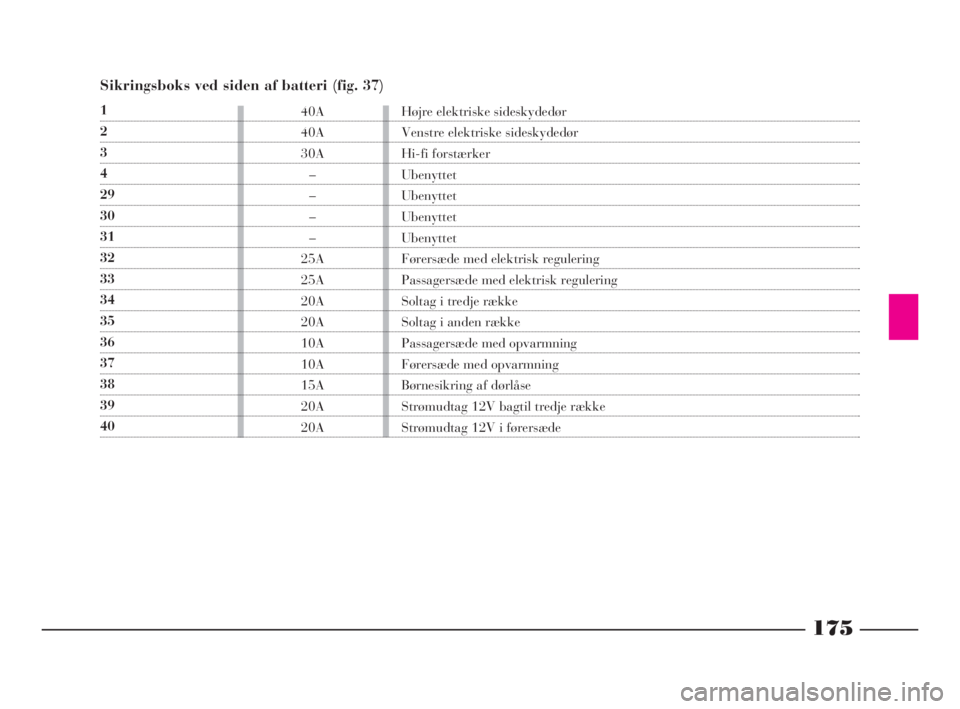

Sikringsboks ved siden af batteri (fig. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
4040A
40A
30A
–
–
–
–
25A
25A
20A
20A
10A
10A
15A
20A
20AHøjre elektriske sideskydedør
Venstre elektriske sideskydedør
Hi-fi forstærker
Ubenyttet
Ubenyttet
Ubenyttet
Ubenyttet
Førersæde med elektrisk regulering
Passagersæde med elektrisk regulering
Soltag i tredje række
Soltag i anden række
Passagersæde med opvarmning
Førersæde med opvarmning
Børnesikring af dørlåse
Strømudtag 12V bagtil tredje række
Strømudtag 12V i førersæde
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 175

176

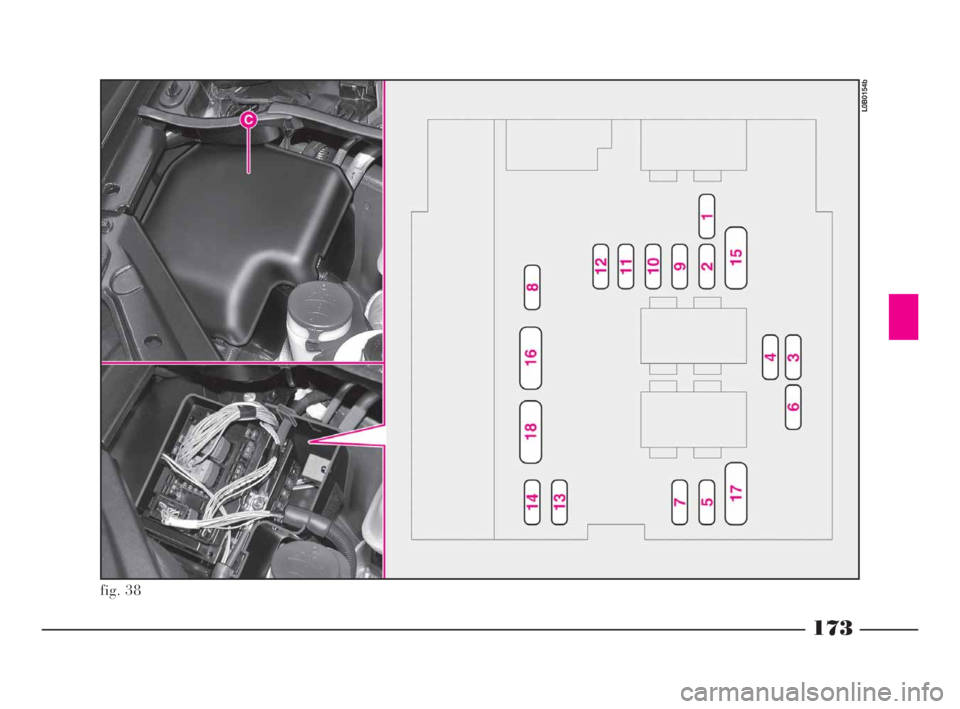

Sikringsboks i motorrum (fig. 38)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
1810A
15A
10A
10A
10A
15A
20A
20A
15A
15A
10A
10A
15A
10A
30A
30A
40AKontakt for baklygte, lygter med gasudladning (Xeno), betjeningsknapper
for elektronisk blæser, kølevæskestand, opvarmet dieselfilter, forvarmning af glø-
derør, hastighedsregulator, luftstrømningsmåler
Brændstofpumpe, recirkulation af gas og turbokompressor-regulator
ABS-system, ESP-system
Strømforsyning til forbrugere fra tændingsnøgle, for elektronisk hovedstyreenhed
System for partikelfilter
Tågeforlygte
Lygtespulere
Strømforsyning til elektronisk hovedstyreenheds relæ, betjeningsknapper for re-
læenhed til elektronisk blæser, magnetventil til regulering af dieselolietryk
og recirkulation af udstødningsgas
Venstre nærlys, lygteregulator
Højre nærlys
Venstre fjernlys
Højre fjernlys
Horn (lydalarm)
Pumpe for frontrudevasker - bagrudevasker
Lambda-sonde, indsprøjtningsdyser, tændrør, canister-magnetventil,
magnetventil for indsprøjtningspumpe
Frontrudevisker
Ekstra blæsere
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 176

177

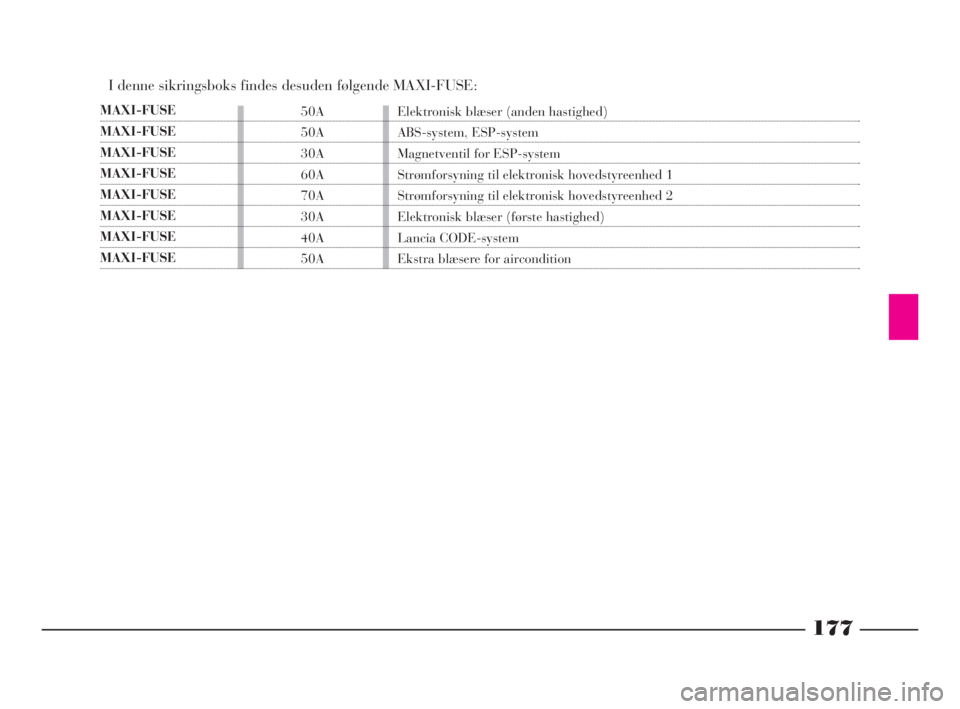

I denne sikringsboks findes desuden følgende MAXI-FUSE:
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE50A
50A
30A
60A
70A
30A
40A
50AElektronisk blæser (anden hastighed)
ABS-system, ESP-system
Magnetventil for ESP-system
Strømforsyning til elektronisk hovedstyreenhed 1
Strømforsyning til elektronisk hovedstyreenhed 2
Elektronisk blæser (første hastighed)
Lancia CODE-system
Ekstra blæsere for aircondition
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 177

START MED HJÆLPEBATTERI
Se “Start med hjælpebatteri” i dette
kapitel.

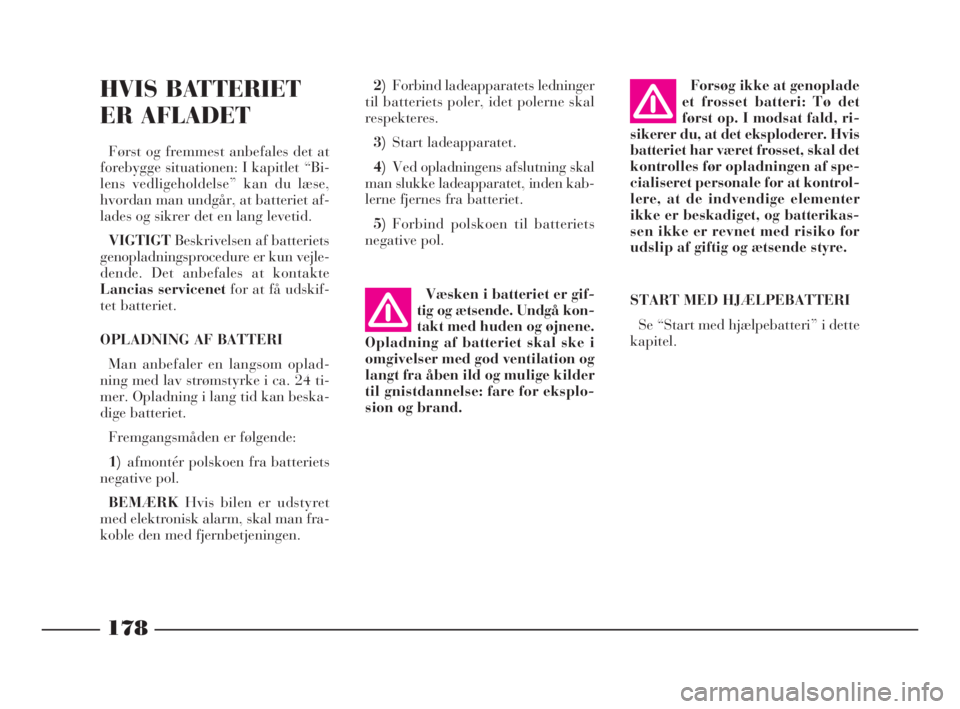

178
HVIS BATTERIET
ER AFLADET
Først og fremmest anbefales det at
forebygge situationen: I kapitlet “Bi-
lens vedligeholdelse” kan du læse,
hvordan man undgår, at batteriet af-
lades og sikrer det en lang levetid.
VIGTIGTBeskrivelsen af batteriets
genopladningsprocedure er kun vejle-
dende. Det anbefales at kontakte
Lancias servicenetfor at få udskif-
tet batteriet.
OPLADNING AF BATTERI
Man anbefaler en langsom oplad-
ning med lav strømstyrke i ca. 24 ti-
mer. Opladning i lang tid kan beska-
dige batteriet.
Fremgangsmåden er følgende:
1)afmontér polskoen fra batteriets
negative pol.
BEMÆRKHvis bilen er udstyret
med elektronisk alarm, skal man fra-
koble den med fjernbetjeningen.2)Forbind ladeapparatets ledninger
til batteriets poler, idet polerne skal
respekteres.
3)Start ladeapparatet.
4)Ved opladningens afslutning skal
man slukke ladeapparatet, inden kab-
lerne fjernes fra batteriet.
5)Forbind polskoen til batteriets
negative pol.
Væsken i batteriet er gif-
tig og ætsende. Undgå kon-
takt med huden og øjnene.
Opladning af batteriet skal ske i
omgivelser med god ventilation og
langt fra åben ild og mulige kilder
til gnistdannelse: fare for eksplo-
sion og brand.Forsøg ikke at genoplade
et frosset batteri: Tø det
først op. I modsat fald, ri-
sikerer du, at det eksploderer. Hvis
batteriet har været frosset, skal det
kontrolles før opladningen af spe-
cialiseret personale for at kontrol-
lere, at de indvendige elementer
ikke er beskadiget, og batterikas-
sen ikke er revnet med risiko for
udslip af giftig og ætsende styre.
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 178

179
LØFTNING AF BILEN
Ukorrekt placering af
donkraften kan medføre
fald af den løftede bil. An-
vend ikke donkraften til større be-
lastninger end angivet på den påk-
læbede mærkat. MED BILENS EGEN DONKRAFT
Se afsnittet “Hvis et dæk punkterer”
i dette kapitel.
Det er hensigtsmæssigt at vide, at:
– donkraften kræver ingen justering;
– donkraften må ikke repareres.
I tilfælde af beskadigelse skal den ud-
skiftes med en anden original don-
kraft;
– der må ikke monteres andet ud-
styr på donkraften end det tilhørende
håndsving.Donkraften er udeluk-
kende beregnet til skift af
hjul på den bil, den hører
til. Den må under ingen omstæn-
digheder anvendes til andre for-
mål, f.eks. løftning af andre biler.
Brug den under ingen omstændig-
heder til reparationer under bilen.
MED
VÆRKSTEDSDONKRAFT
Forhjul
Bilen må kun løftes med liftens arme
placeret i de viste punkter på (fig. 39):
A: løftning fortil til højre;
B: løftning fortil til venstre.
Bagtil
Baghjulet må ikke løftes.
fig. 39
L0B0139b
152-182 Phedra LUM DK 17-11-2009 10:24 Pagina 179
