Lancia Voyager 2013 Betriebsanleitung (in German)

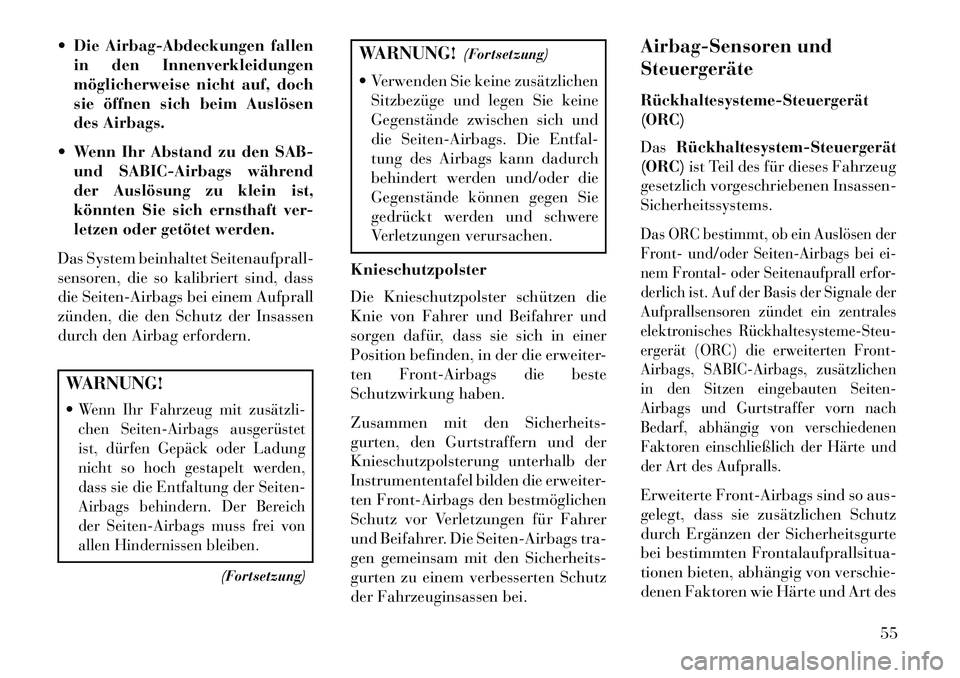

 Die Airbag-Abdeckungen fallenin den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich beim Auslösen
des Airbags.
 Wenn Ihr Abstand zu den SAB- und SABIC-Airbags während
der Auslösung zu klein ist,
könnten Sie sich ernsthaft ver-
letzen oder getötet werden.
Das System beinhaltet Seitenaufprall-
sensoren, die so kalibriert sind, dass
die Seiten-Airbags bei einem Aufprall
zünden, die den Schutz der Insassen
durch den Airbag erfordern.WARNUNG!
Wenn Ihr Fahrzeug mit zusätzli­
chen Seiten-Airbags ausgerüstet
ist, dürfen Gepäck oder Ladung
nicht so hoch gestapelt werden,
dass sie die Entfaltung der Seiten-
Airbags behindern. Der Bereich
der Seiten-Airbags muss frei von
allen Hindernissen bleiben.
(Fortsetzung)
WARNUNG! (Fortsetzung)
 Verwenden Sie keine zusätzlichen Sitzbezüge und legen Sie keine
Gegenstände zwischen sich und
die Seiten-Airbags. Die Entfal-
tung des Airbags kann dadurch
behindert werden und/oder die
Gegenstände können gegen Sie
gedrückt werden und schwere
Verletzungen verursachen.
Knieschutzpolster
Die Knieschutzpolster schützen die
Knie von Fahrer und Beifahrer und
sorgen dafür, dass sie sich in einer
Position befinden, in der die erweiter-
ten Front-Airbags die beste
Schutzwirkung haben.
Zusammen mit den Sicherheits-
gurten, den Gurtstraffern und der
Knieschutzpolsterung unterhalb der
Instrumententafel bilden die erweiter-
ten Front-Airbags den bestmöglichen
Schutz vor Verletzungen für Fahrer
und Beifahrer. Die Seiten-Airbags tra-
gen gemeinsam mit den Sicherheits-
gurten zu einem verbesserten Schutz
der Fahrzeuginsassen bei. Airbag-Sensoren und
Steuergeräte
Rückhaltesysteme­Steuergerät
(ORC)
Das
Rückhaltesystem­Steuergerät
(ORC) ist Teil des für dieses Fahrzeug
gesetzlich vorgeschriebenen Insassen-
Sicherheitssystems.
Das ORC bestimmt, ob ein Auslösen der
Front- und/oder Seiten-Airbags bei ei-
nem Frontal- oder Seitenaufprall erfor-
derlich ist. Auf der Basis der Signale der
Aufprallsensoren zündet ein zentrales
elektronisches Rückhaltesysteme­Steu­
ergerät (ORC) die erweiterten Front-
Airbags, SABIC-Airbags, zusätzlichen
in den Sitzen eingebauten Seiten-
Airbags und Gurtstraffer vorn nach
Bedarf, abhängig von verschiedenen
Faktoren einschließlich der Härte und
der Art des Aufpralls.Erweiterte Front-Airbags sind so aus-
gelegt, dass sie zusätzlichen Schutz
durch Ergänzen der Sicherheitsgurte
bei bestimmten Frontalaufprallsitua-
tionen bieten, abhängig von verschie-
denen Faktoren wie Härte und Art des
55

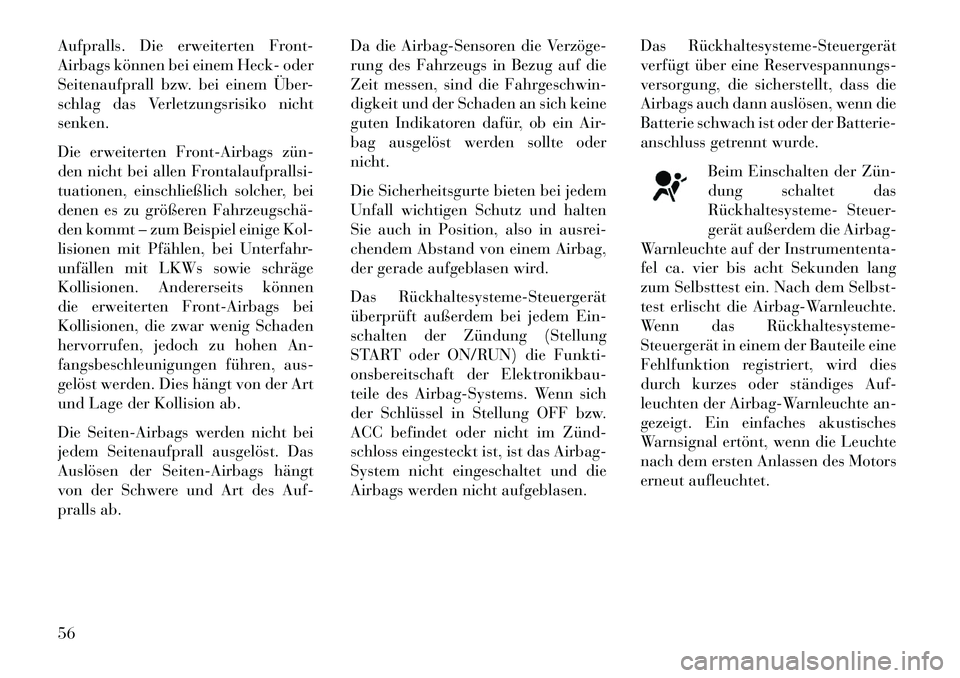

Aufpralls. Die erweiterten Front-
Airbags können bei einem Heck- oder
Seitenaufprall bzw. bei einem Über-
schlag das Verletzungsrisiko nicht
senken.
Die erweiterten Front-Airbags zün­
den nicht bei allen Frontalaufprallsi-
tuationen, einschließlich solcher, bei
denen es zu größeren Fahrzeugschä­
den kommt – zum Beispiel einige Kol-
lisionen mit Pfählen, bei Unterfahr-
unfällen mit LKWs sowie schräge
Kollisionen. Andererseits können
die erweiterten Front-Airbags bei
Kollisionen, die zwar wenig Schaden
hervorrufen, jedoch zu hohen An-
fangsbeschleunigungen führen, aus-
gelöst werden. Dies hängt von der Art
und Lage der Kollision ab.
Die Seiten-Airbags werden nicht bei
jedem Seitenaufprall ausgelöst. Das
Auslösen der Seiten-Airbags hängt
von der Schwere und Art des Auf-
pralls ab.Da die Airbag-Sensoren die Verzöge­
rung des Fahrzeugs in Bezug auf die
Zeit messen, sind die Fahrgeschwin-
digkeit und der Schaden an sich keine
guten Indikatoren dafür, ob ein Air-
bag ausgelöst werden sollte oder
nicht.
Die Sicherheitsgurte bieten bei jedem
Unfall wichtigen Schutz und halten
Sie auch in Position, also in ausrei-
chendem Abstand von einem Airbag,
der gerade aufgeblasen wird.
Das Rückhaltesysteme­Steuergerät
überprüft außerdem bei jedem Ein-
schalten der Zündung (Stellung
START oder ON/RUN) die Funkti-
onsbereitschaft der Elektronikbau-
teile des Airbag-Systems. Wenn sich
der Schlüssel in Stellung OFF bzw.
ACC befindet oder nicht im Zünd­
schloss eingesteckt ist, ist das Airbag-
System nicht eingeschaltet und die
Airbags werden nicht aufgeblasen.
Das Rückhaltesysteme­Steuergerät
verfügt über eine Reservespannungs-
versorgung, die sicherstellt, dass die
Airbags auch dann auslösen, wenn die
Batterie schwach ist oder der Batterie-
anschluss getrennt wurde.
Beim Einschalten der Zün­
dung schaltet das
Rückhaltesysteme­ Steuer-
gerät außerdem die Airbag-
Warnleuchte auf der Instrumententa-
fel ca. vier bis acht Sekunden lang
zum Selbsttest ein. Nach dem Selbst-
test erlischt die Airbag-Warnleuchte.
Wenn das Rückhaltesysteme­
Steuergerät in einem der Bauteile eine
Fehlfunktion registriert, wird dies
durch kurzes oder ständiges Auf-
leuchten der Airbag-Warnleuchte an-
gezeigt. Ein einfaches akustisches
Warnsignal ertönt, wenn die Leuchte
nach dem ersten Anlassen des Motors
erneut aufleuchtet.56

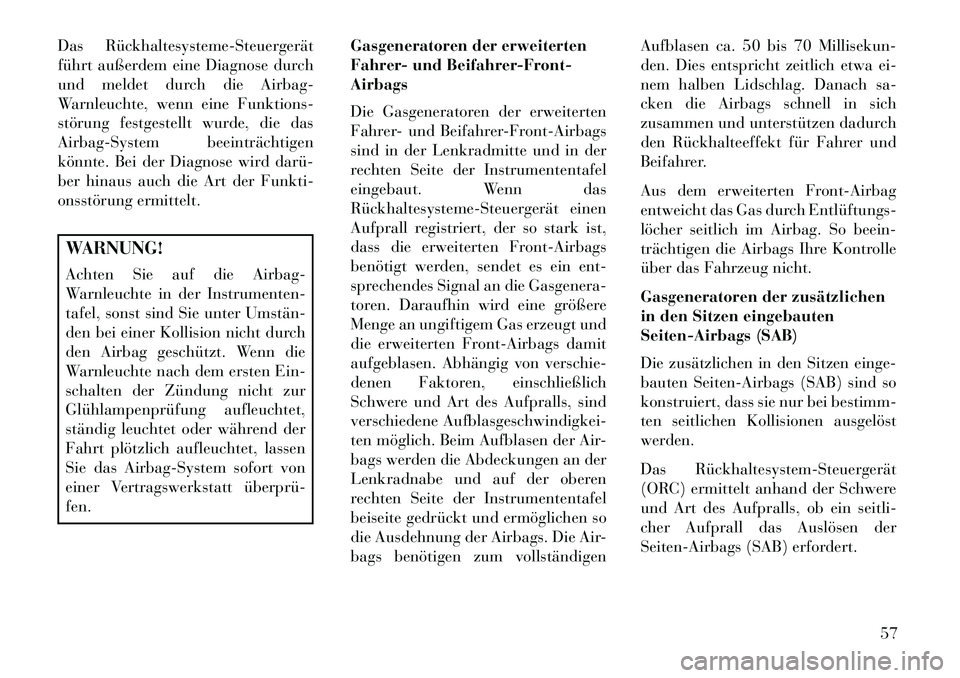

Das Rückhaltesysteme­Steuergerät
führt außerdem eine Diagnose durch
und meldet durch die Airbag-
Warnleuchte, wenn eine Funktions-
störung festgestellt wurde, die das
Airbag-System beeinträchtigen
könnte. Bei der Diagnose wird darü­
ber hinaus auch die Art der Funkti-
onsstörung ermittelt.WARNUNG!
Achten Sie auf die Airbag-
Warnleuchte in der Instrumenten-
tafel, sonst sind Sie unter Umstän­
den bei einer Kollision nicht durch
den Airbag geschützt. Wenn die
Warnleuchte nach dem ersten Ein-
schalten der Zündung nicht zur
Glühlampenprüfung aufleuchtet,
ständig leuchtet oder während der
Fahrt plötzlich aufleuchtet, lassen
Sie das Airbag-System sofort von
einer Vertragswerkstatt überprü­
fen.Gasgeneratoren der erweiterten
Fahrer- und Beifahrer-Front-
Airbags
Die Gasgeneratoren der erweiterten
Fahrer- und Beifahrer-Front-Airbags
sind in der Lenkradmitte und in der
rechten Seite der Instrumententafel
eingebaut. Wenn das
Rückhaltesysteme­Steuergerät einen
Aufprall registriert, der so stark ist,
dass die erweiterten Front-Airbags
benötigt werden, sendet es ein ent-
sprechendes Signal an die Gasgenera-
toren. Daraufhin wird eine größere
Menge an ungiftigem Gas erzeugt und
die erweiterten Front-Airbags damit
aufgeblasen. Abhängig von verschie-
denen Faktoren, einschließlich
Schwere und Art des Aufpralls, sind
verschiedene Aufblasgeschwindigkei-
ten möglich. Beim Aufblasen der Air-
bags werden die Abdeckungen an der
Lenkradnabe und auf der oberen
rechten Seite der Instrumententafel
beiseite gedrückt und ermöglichen so
die Ausdehnung der Airbags. Die Air-
bags benötigen zum vollständigen Aufblasen ca. 50 bis 70 Millisekun-
den. Dies entspricht zeitlich etwa ei-
nem halben Lidschlag. Danach sa-
cken die Airbags schnell in sich
zusammen und unterstützen dadurch
den Rückhalteeffekt für Fahrer und
Beifahrer.
Aus dem erweiterten Front-Airbag
entweicht das Gas durch Entlüftungs­
löcher seitlich im Airbag. So beein-
trächtigen die Airbags Ihre Kontrolle
über das Fahrzeug nicht.
Gasgeneratoren der zusätzlichen
in den Sitzen eingebauten
Seiten-Airbags (SAB)
Die zusätzlichen in den Sitzen einge-
bauten Seiten-Airbags (SAB) sind so
konstruiert, dass sie nur bei bestimm-
ten seitlichen Kollisionen ausgelöst
werden.
Das Rückhaltesystem­Steuergerät
(ORC) ermittelt anhand der Schwere
und Art des Aufpralls, ob ein seitli-
cher Aufprall das Auslösen der
Seiten-Airbags (SAB) erfordert.
57

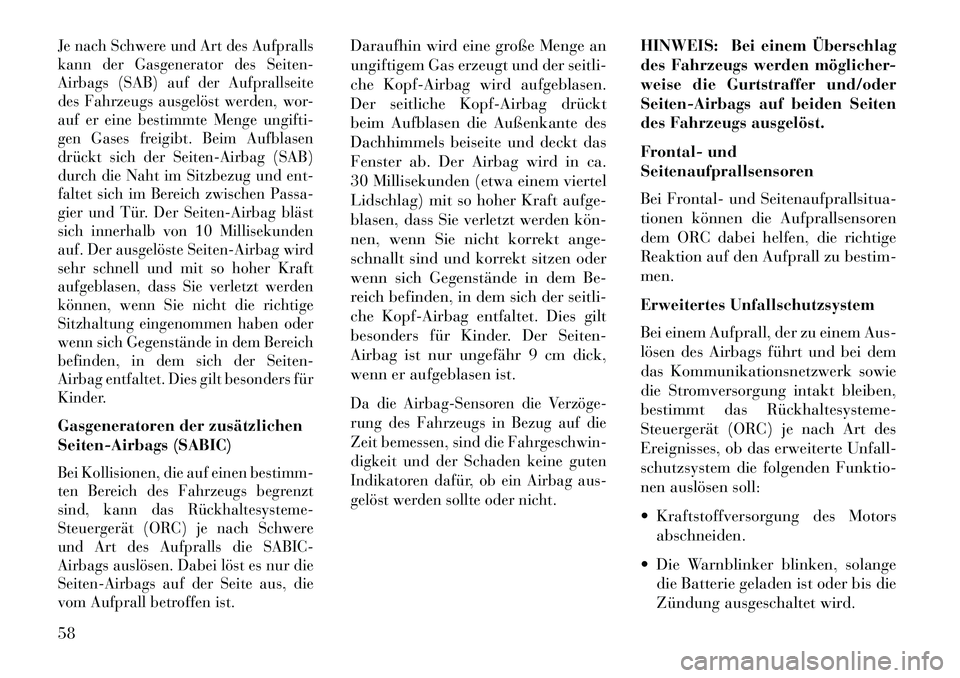

Je nach Schwere und Art des Aufpralls
kann der Gasgenerator des Seiten-
Airbags (SAB) auf der Aufprallseite
des Fahrzeugs ausgelöst werden, wor-
auf er eine bestimmte Menge ungifti-
gen Gases freigibt. Beim Aufblasen
drückt sich der Seiten-Airbag (SAB)
durch die Naht im Sitzbezug und ent-
faltet sich im Bereich zwischen Passa-
gier und Tür. Der Seiten-Airbag bläst
sich innerhalb von 10 Millisekunden
auf. Der ausgelöste Seiten-Airbag wird
sehr schnell und mit so hoher Kraft
aufgeblasen, dass Sie verletzt werden
können, wenn Sie nicht die richtige
Sitzhaltung eingenommen haben oder
wenn sich Gegenstände in dem Bereich
befinden, in dem sich der Seiten-
Airbag entfaltet. Dies gilt besonders für
Kinder.Gasgeneratoren der zusätzlichen
Seiten-Airbags (SABIC)Bei Kollisionen, die auf einen bestimm-
ten Bereich des Fahrzeugs begrenzt
sind, kann das Rückhaltesysteme­
Steuergerät (ORC) je nach Schwere
und Art des Aufpralls die SABIC-
Airbags auslösen. Dabei löst es nur die
Seiten-Airbags auf der Seite aus, die
vom Aufprall betroffen ist.
Daraufhin wird eine große Menge an
ungiftigem Gas erzeugt und der seitli-
che Kopf-Airbag wird aufgeblasen.
Der seitliche Kopf-Airbag drückt
beim Aufblasen die Außenkante des
Dachhimmels beiseite und deckt das
Fenster ab. Der Airbag wird in ca.
30 Millisekunden (etwa einem viertel
Lidschlag) mit so hoher Kraft aufge-
blasen, dass Sie verletzt werden kön­
nen, wenn Sie nicht korrekt ange-
schnallt sind und korrekt sitzen oder
wenn sich Gegenstände in dem Be-
reich befinden, in dem sich der seitli-
che Kopf-Airbag entfaltet. Dies gilt
besonders für Kinder. Der Seiten-
Airbag ist nur ungefähr 9 cm dick,
wenn er aufgeblasen ist.Da die Airbag-Sensoren die Verzöge­
rung des Fahrzeugs in Bezug auf die
Zeit bemessen, sind die Fahrgeschwin-
digkeit und der Schaden keine guten
Indikatoren dafür, ob ein Airbag aus-
gelöst werden sollte oder nicht.
HINWEIS: Bei einem Überschlag
des Fahrzeugs werden möglicher-
weise die Gurtstraffer und/oder
Seiten-Airbags auf beiden Seiten
des Fahrzeugs ausgelöst.
Frontal- und
Seitenaufprallsensoren
Bei Frontal- und Seitenaufprallsitua-
tionen können die Aufprallsensoren
dem ORC dabei helfen, die richtige
Reaktion auf den Aufprall zu bestim-
men.

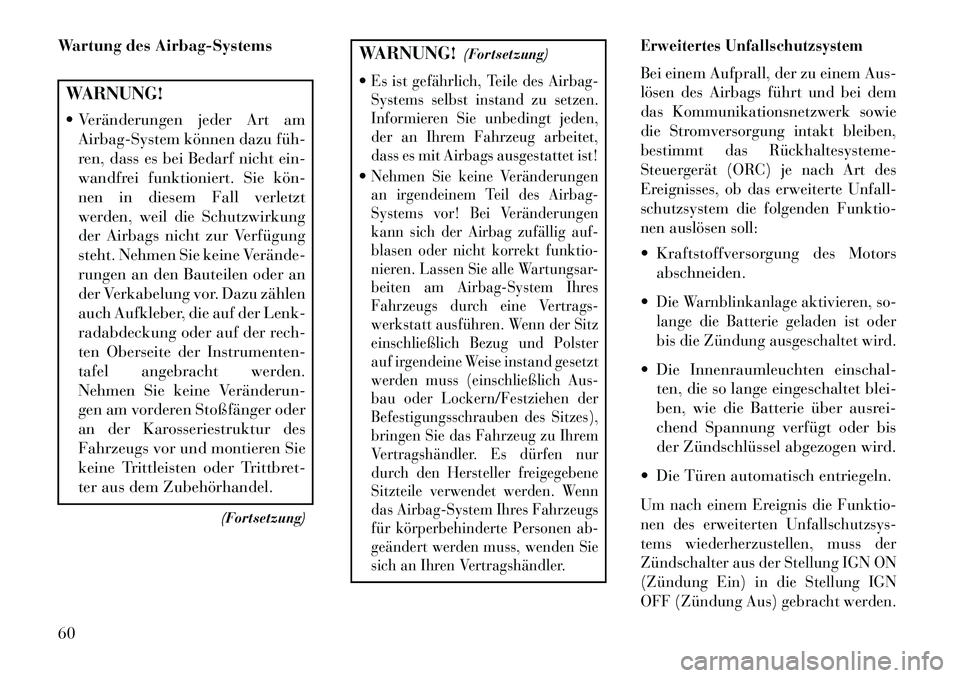

Erweitertes Unfallschutzsystem
Bei einem Aufprall, der zu einem Aus-
lösen des Airbags führt und bei dem
das Kommunikationsnetzwerk sowie
die Stromversorgung intakt bleiben,
bestimmt das Rückhaltesysteme­
Steuergerät (ORC) je nach Art des
Ereignisses, ob das erweiterte Unfall-
schutzsystem die folgenden Funktio-
nen auslösen soll:
 Kraftstoffversorgung des Motorsabschneiden.
 Die Warnblinker blinken, solange die Batterie geladen ist oder bis die
Zündung ausgeschaltet wird.
58

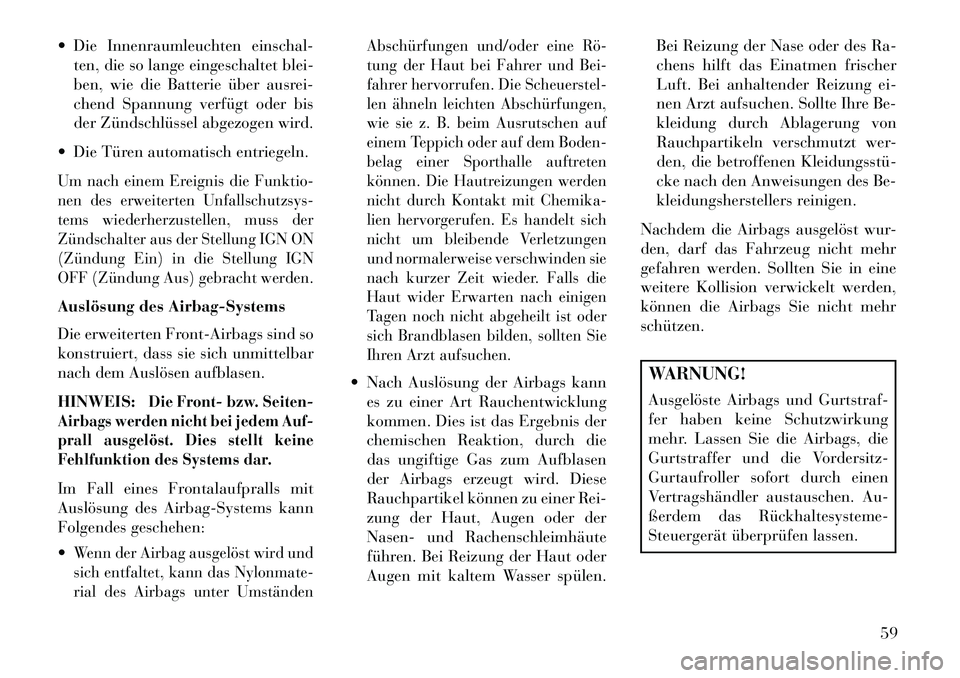

 Die Innenraumleuchten einschal-ten, die so lange eingeschaltet blei-
ben, wie die Batterie über ausrei-
chend Spannung verfügt oder bis
der Zündschlüssel abgezogen wird.
 Die Türen automatisch entriegeln.Um nach einem Ereignis die Funktio-
nen des erweiterten Unfallschutzsys-
tems wiederherzustellen, muss der
Zündschalter aus der Stellung IGN ON
(Zündung Ein) in die Stellung IGN
OFF (Zündung Aus) gebracht werden.Auslösung des Airbag-Systems
Die erweiterten Front-Airbags sind so
konstruiert, dass sie sich unmittelbar
nach dem Auslösen aufblasen.
HINWEIS:
Die Front- bzw. Seiten-
Airbags werden nicht bei jedem Auf-
prall ausgelöst. Dies stellt keine
Fehlfunktion des Systems dar.
Im Fall eines Frontalaufpralls mit
Auslösung des Airbag-Systems kann
Folgendes geschehen:
Wenn der Airbag ausgelöst wird und
sich entfaltet, kann das Nylonmate-
rial des Airbags unter Umständen Abschürfungen und/oder eine Rö­
tung der Haut bei Fahrer und Bei-
fahrer hervorrufen. Die Scheuerstel-
len ähneln leichten Abschürfungen,
wie sie z. B. beim Ausrutschen auf
einem Teppich oder auf dem Boden-
belag einer Sporthalle auftreten
können. Die Hautreizungen werden
nicht durch Kontakt mit Chemika-
lien hervorgerufen. Es handelt sich
nicht um bleibende Verletzungen
und normalerweise verschwinden sie
nach kurzer Zeit wieder. Falls die
Haut wider Erwarten nach einigen
Tagen noch nicht abgeheilt ist oder
sich Brandblasen bilden, sollten Sie
Ihren Arzt aufsuchen.
 Nach Auslösung der Airbags kann
es zu einer Art Rauchentwicklung
kommen. Dies ist das Ergebnis der
chemischen Reaktion, durch die
das ungiftige Gas zum Aufblasen
der Airbags erzeugt wird. Diese
Rauchpartikel können zu einer Rei-
zung der Haut, Augen oder der
Nasen- und Rachenschleimhäute
führen. Bei Reizung der Haut oder
Augen mit kaltem Wasser spülen. Bei Reizung der Nase oder des Ra-
chens hilft das Einatmen frischer
Luft. Bei anhaltender Reizung ei-
nen Arzt aufsuchen. Sollte Ihre Be-
kleidung durch Ablagerung von
Rauchpartikeln verschmutzt wer-
den, die betroffenen Kleidungsstü­
cke nach den Anweisungen des Be-
kleidungsherstellers reinigen.
Nachdem die Airbags ausgelöst wur-
den, darf das Fahrzeug nicht mehr
gefahren werden. Sollten Sie in eine
weitere Kollision verwickelt werden,
können die Airbags Sie nicht mehr
schützen.
WARNUNG!
Ausgelöste Airbags und Gurtstraf-
fer haben keine Schutzwirkung
mehr. Lassen Sie die Airbags, die
Gurtstraffer und die Vordersitz-
Gurtaufroller sofort durch einen
Vertragshändler austauschen. Au-
ßerdem das Rückhaltesysteme­
Steuergerät überprüfen lassen.
59

Wartung des Airbag-SystemsWARNUNG!
 Veränderungen jeder Art amAirbag-System können dazu füh­
ren, dass es bei Bedarf nicht ein-
wandfrei funktioniert. Sie kön­
nen in diesem Fall verletzt
werden, weil die Schutzwirkung
der Airbags nicht zur Verfügung
steht. Nehmen Sie keine Verände­
rungen an den Bauteilen oder an
der Verkabelung vor. Dazu zählen
auch Aufkleber, die auf der Lenk-
radabdeckung oder auf der rech-
ten Oberseite der Instrumenten-
tafel angebracht werden.
Nehmen Sie keine Veränderun­
gen am vorderen Stoßfänger oder
an der Karosseriestruktur des
Fahrzeugs vor und montieren Sie
keine Trittleisten oder Trittbret-
ter aus dem Zubehörhandel.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Es ist gefährlich, Teile des Airbag-
Systems selbst instand zu setzen.
Informieren Sie unbedingt jeden,
der an Ihrem Fahrzeug arbeitet,
dass es mit Airbags ausgestattet ist!Nehmen Sie keine Veränderungen
an irgendeinem Teil des Airbag-
Systems vor! Bei Veränderungen
kann sich der Airbag zufällig auf-
blasen oder nicht korrekt funktio-
nieren. Lassen Sie alle Wartungsar-
beiten am Airbag-System Ihres
Fahrzeugs durch eine Vertrags-
werkstatt ausführen. Wenn der Sitz
einschließlich Bezug und Polster
auf irgendeine Weise instand gesetzt
werden muss (einschließlich Aus-
bau oder Lockern/Festziehen der
Befestigungsschrauben des Sitzes),
bringen Sie das Fahrzeug zu Ihrem
Vertragshändler. Es dürfen nur
durch den Hersteller freigegebene
Sitzteile verwendet werden. Wenn
das Airbag-System Ihres Fahrzeugs
für körperbehinderte Personen ab-
geändert werden muss, wenden Sie
sich an Ihren Vertragshändler.
Erweitertes UnfallschutzsystemBei einem Aufprall, der zu einem Aus-
lösen des Airbags führt und bei dem
das Kommunikationsnetzwerk sowie
die Stromversorgung intakt bleiben,
bestimmt das Rückhaltesysteme­
Steuergerät (ORC) je nach Art des
Ereignisses, ob das erweiterte Unfall-
schutzsystem die folgenden Funktio-
nen auslösen soll: Kraftstoffversorgung des Motors abschneiden.
Die Warnblinkanlage aktivieren, so-
lange die Batterie geladen ist oder
bis die Zündung ausgeschaltet wird. Die Innenraumleuchten einschal- ten, die so lange eingeschaltet blei-
ben, wie die Batterie über ausrei-
chend Spannung verfügt oder bis
der Zündschlüssel abgezogen wird.
 Die Türen automatisch entriegeln.Um nach einem Ereignis die Funktio-
nen des erweiterten Unfallschutzsys-
tems wiederherzustellen, muss der
Zündschalter aus der Stellung IGN ON
(Zündung Ein) in die Stellung IGN
OFF (Zündung Aus) gebracht werden.
60

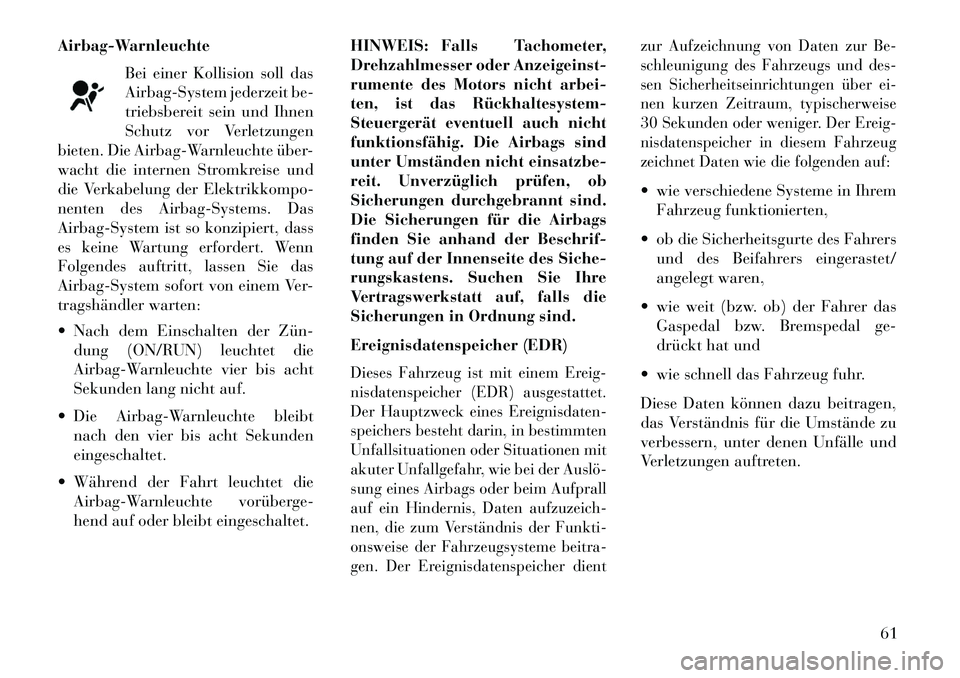

Airbag-WarnleuchteBei einer Kollision soll das
Airbag-System jederzeit be-
triebsbereit sein und Ihnen
Schutz vor Verletzungen
bieten. Die Airbag-Warnleuchte über-
wacht die internen Stromkreise und
die Verkabelung der Elektrikkompo-
nenten des Airbag-Systems. Das
Airbag-System ist so konzipiert, dass
es keine Wartung erfordert. Wenn
Folgendes auftritt, lassen Sie das
Airbag-System sofort von einem Ver-
tragshändler warten:
 Nach dem Einschalten der Zün­ dung (ON/RUN) leuchtet die
Airbag-Warnleuchte vier bis acht
Sekunden lang nicht auf.
 Die Airbag-Warnleuchte bleibt nach den vier bis acht Sekunden
eingeschaltet.
 Während der Fahrt leuchtet die Airbag-Warnleuchte vorüberge-
hend auf oder bleibt eingeschaltet. HINWEIS: Falls Tachometer,
Drehzahlmesser oder Anzeigeinst-
rumente des Motors nicht arbei-
ten, ist das Rückhaltesystem­
Steuergerät eventuell auch nicht
funktionsfähig. Die Airbags sind
unter Umständen nicht einsatzbe-
reit. Unverzüglich prüfen, ob
Sicherungen durchgebrannt sind.
Die Sicherungen für die Airbags
finden Sie anhand der Beschrif-
tung auf der Innenseite des Siche-
rungskastens. Suchen Sie Ihre
Vertragswerkstatt auf, falls die
Sicherungen in Ordnung sind.
Ereignisdatenspeicher (EDR)
Dieses Fahrzeug ist mit einem Ereig-
nisdatenspeicher (EDR) ausgestattet.
Der Hauptzweck eines Ereignisdaten-
speichers besteht darin, in bestimmten
Unfallsituationen oder Situationen mit
akuter Unfallgefahr, wie bei der Auslö­
sung eines Airbags oder beim Aufprall
auf ein Hindernis, Daten aufzuzeich-
nen, die zum Verständnis der Funkti-
onsweise der Fahrzeugsysteme beitra-
gen. Der Ereignisdatenspeicher dient zur Aufzeichnung von Daten zur Be-
schleunigung des Fahrzeugs und des-
sen Sicherheitseinrichtungen über ei-
nen kurzen Zeitraum, typischerweise
30 Sekunden oder weniger. Der Ereig-
nisdatenspeicher in diesem Fahrzeug
zeichnet Daten wie die folgenden auf:
 wie verschiedene Systeme in Ihrem
Fahrzeug funktionierten,
 ob die Sicherheitsgurte des Fahrers und des Beifahrers eingerastet/
angelegt waren,
 wie weit (bzw. ob) der Fahrer das Gaspedal bzw. Bremspedal ge-
drückt hat und
 wie schnell das Fahrzeug fuhr.
Diese Daten können dazu beitragen,
das Verständnis für die Umstände zu
verbessern, unter denen Unfälle und
Verletzungen auftreten.
61

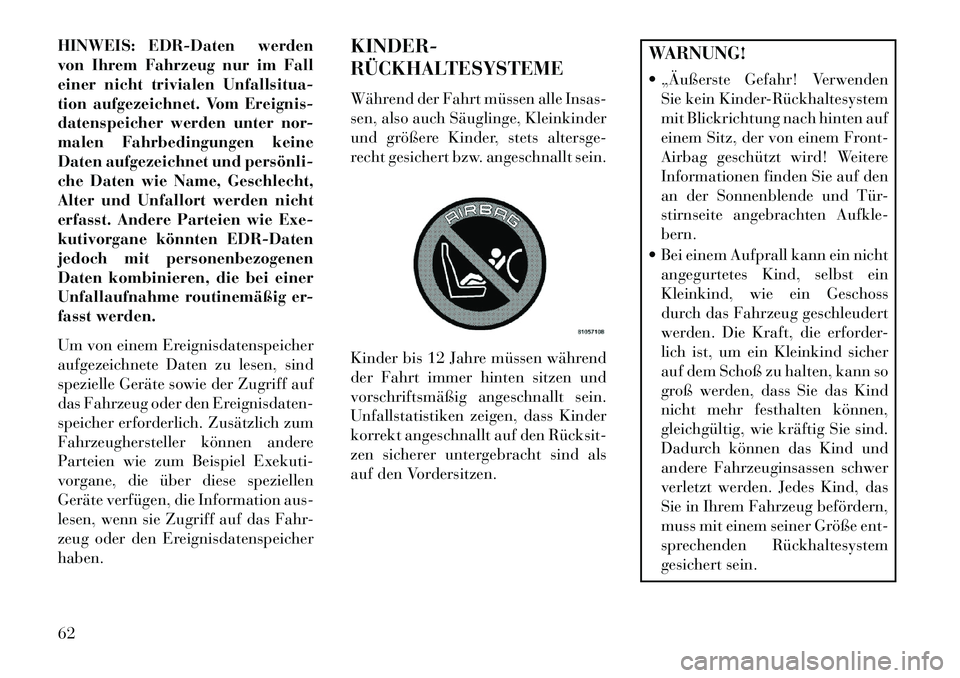

HINWEIS: EDR-Daten werden
von Ihrem Fahrzeug nur im Fall
einer nicht trivialen Unfallsitua-
tion aufgezeichnet. Vom Ereignis-
datenspeicher werden unter nor-
malen Fahrbedingungen keine
Daten aufgezeichnet und persönli­
che Daten wie Name, Geschlecht,
Alter und Unfallort werden nicht
erfasst. Andere Parteien wie Exe-
kutivorgane könnten EDR-Daten
jedoch mit personenbezogenen
Daten kombinieren, die bei einer
Unfallaufnahme routinemäßig er-
fasst werden.
Um von einem Ereignisdatenspeicher
aufgezeichnete Daten zu lesen, sind
spezielle Geräte sowie der Zugriff auf
das Fahrzeug oder den Ereignisdaten-
speicher erforderlich. Zusätzlich zum
Fahrzeughersteller können andere
Parteien wie zum Beispiel Exekuti-
vorgane, die über diese speziellen
Geräte verfügen, die Information aus-
lesen, wenn sie Zugriff auf das Fahr-
zeug oder den Ereignisdatenspeicher
haben.KINDER-
RÜCKHALTESYSTEME
Während der Fahrt müssen alle Insas-
sen, also auch Säuglinge, Kleinkinder
und größere Kinder, stets altersge-
recht gesichert bzw. angeschnallt sein.
Kinder bis 12 Jahre müssen während
der Fahrt immer hinten sitzen und
vorschriftsmäßig angeschnallt sein.
Unfallstatistiken zeigen, dass Kinder
korrekt angeschnallt auf den Rücksit­
zen sicherer untergebracht sind als
auf den Vordersitzen.
WARNUNG!
 „Äußerste Gefahr! Verwenden
Sie kein Kinder­Rückhaltesystem
mit Blickrichtung nach hinten auf
einem Sitz, der von einem Front-
Airbag geschützt wird! Weitere
Informationen finden Sie auf den
an der Sonnenblende und Tür-
stirnseite angebrachten Aufkle-
bern.
 Bei einem Aufprall kann ein nicht angegurtetes Kind, selbst ein
Kleinkind, wie ein Geschoss
durch das Fahrzeug geschleudert
werden. Die Kraft, die erforder-
lich ist, um ein Kleinkind sicher
auf dem Schoß zu halten, kann so
groß werden, dass Sie das Kind
nicht mehr festhalten können,
gleichgültig, wie kräftig Sie sind.
Dadurch können das Kind und
andere Fahrzeuginsassen schwer
verletzt werden. Jedes Kind, das
Sie in Ihrem Fahrzeug befördern,
muss mit einem seiner Größe ent-
sprechenden Rückhaltesystem
gesichert sein.
62

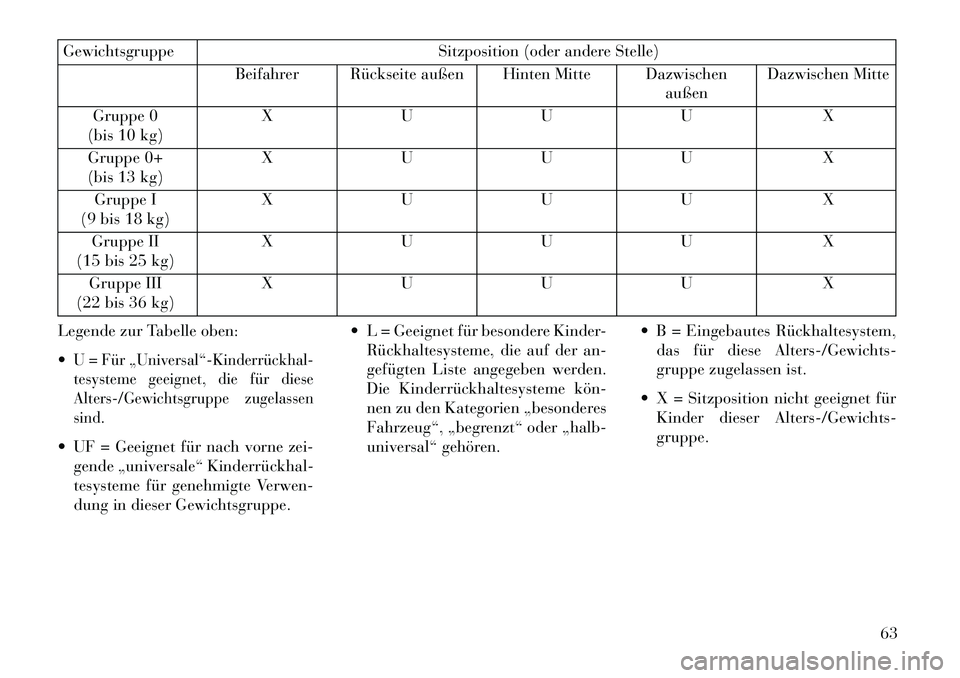

GewichtsgruppeSitzposition (oder andere Stelle)
Beifahrer Rückseite außen Hinten Mitte Dazwischen außenDazwischen Mitte
Gruppe 0
(bis 10 kg) X
UUU X
Gruppe 0+
(bis 13 kg) X
UUU X
Gruppe I
(9 bis 18 kg) X
UUU X
Gruppe II
(15 bis 25 kg) X
UUU X
Gruppe III
(22 bis 36 kg) X
UUU X
Legende zur Tabelle oben:
U = Für „Universal“­Kinderrückhal­
tesysteme geeignet, die für diese
Alters-/Gewichtsgruppe zugelassen
sind. UF = Geeignet für nach vorne zei- gende „universale“ Kinderrückhal­
tesysteme für genehmigte Verwen-
dung in dieser Gewichtsgruppe.  L = Geeignet für besondere Kinder-
Rückhaltesysteme, die auf der an-
gefügten Liste angegeben werden.
Die Kinderrückhaltesysteme kön­
nen zu den Kategorien „besonderes
Fahrzeug“, „begrenzt“ oder „halb-
universal“ gehören.  B = Eingebautes Rückhaltesystem,
das für diese Alters-/Gewichts-
gruppe zugelassen ist.
 X = Sitzposition nicht geeignet für Kinder dieser Alters-/Gewichts-
gruppe.
63

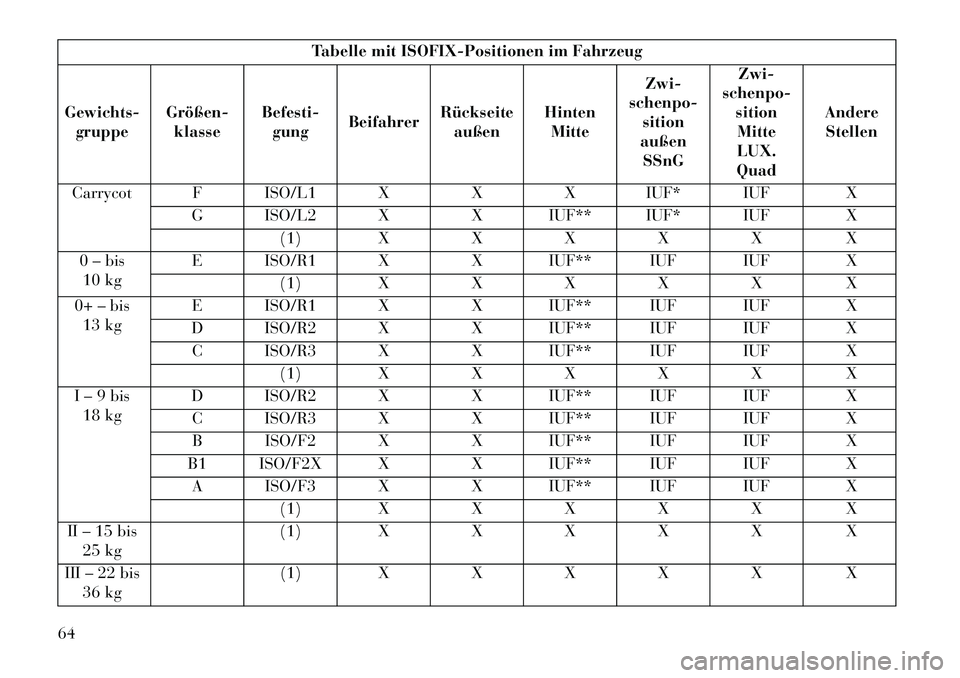

Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts- gruppe Größen­
klasse Befesti-
gung Beifahrer Rückseite
außen Hinten
Mitte Zwi-
schenpo- sition
außen SSnG Zwi-
schenpo- sition
Mitte
LUX.
Quad Andere
Stellen
Carrycot F ISO/L1 X XX IUF* IUF X
G ISO/L2 X X IUF** IUF* IUF X
(1) X XXX X X
0 – bis 10 kg E ISO/R1 X
X IUF** IUF IUF X
(1) X XXX X X
0+ – bis 13 kg E ISO/R1 X
X IUF** IUF IUF X
D ISO/R2 X X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
(1) X XXX X X
I – 9 bis 18 kg D ISO/R2 X
X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
B ISO/F2 X X IUF** IUF IUF X
B1 ISO/F2X X X IUF** IUF IUF X
A ISO/F3 X X IUF** IUF IUF X
(1) X XXX X X
II – 15 bis 25 kg (1) X
XXX X X
III – 22 bis 36 kg (1) X
XXX X X
64
