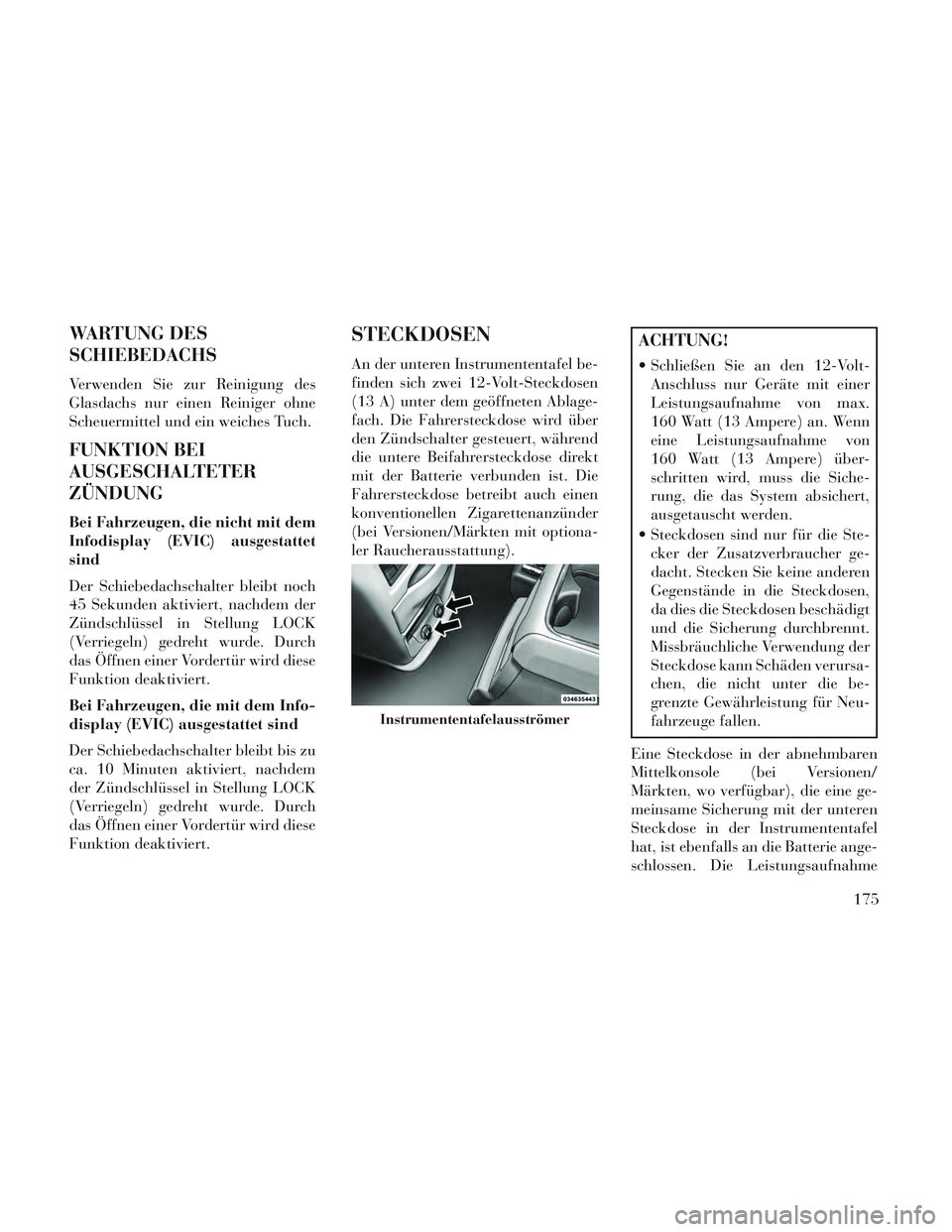

WARTUNG DES
SCHIEBEDACHS
Verwenden Sie zur Reinigung des
Glasdachs nur einen Reiniger ohne
Scheuermittel und ein weiches Tuch.
FUNKTION BEI
AUSGESCHALTETER
ZÃœNDUNG
Bei Fahrzeugen, die nicht mit dem
Infodisplay (EVIC) ausgestattet
sind
Der Schiebedachschalter bleibt noch
45 Sekunden aktiviert, nachdem der
Zündschlüssel in Stellung LOCK
(Verriegeln) gedreht wurde. Durch
das Öffnen einer Vordertür wird diese
Funktion deaktiviert.
Bei Fahrzeugen, die mit dem Info-
display (EVIC) ausgestattet sind
Der Schiebedachschalter bleibt bis zu
ca. 10 Minuten aktiviert, nachdem
der Zündschlüssel in Stellung LOCK
(Verriegeln) gedreht wurde. Durch
das Öffnen einer Vordertür wird diese
Funktion deaktiviert.
STECKDOSEN
An der unteren Instrumententafel be-
finden sich zwei 12-Volt-Steckdosen
(13 A) unter dem geöffneten Ablage-
fach. Die Fahrersteckdose wird über
den Zündschalter gesteuert, während
die untere Beifahrersteckdose direkt
mit der Batterie verbunden ist. Die
Fahrersteckdose betreibt auch einen
konventionellen Zigarettenanzünder
(bei Versionen/Märkten mit optiona-
ler Raucherausstattung).
ACHTUNG!
Schließen Sie an den 12-Volt-Anschluss nur Geräte mit einer
Leistungsaufnahme von max.
160 Watt (13 Ampere) an. Wenn
eine Leistungsaufnahme von
160 Watt (13 Ampere) über-
schritten wird, muss die Siche-
rung, die das System absichert,
ausgetauscht werden.
Steckdosen sind nur für die Ste- cker der Zusatzverbraucher ge-
dacht. Stecken Sie keine anderen
Gegenstände in die Steckdosen,
da dies die Steckdosen beschädigt
und die Sicherung durchbrennt.
Missbräuchliche Verwendung der
Steckdose kann Schäden verursa-
chen, die nicht unter die be-
grenzte Gewährleistung für Neu-
fahrzeuge fallen.
Eine Steckdose in der abnehmbaren
Mittelkonsole (bei Versionen/
Märkten, wo verfügbar), die eine ge-
meinsame Sicherung mit der unteren
Steckdose in der Instrumententafel
hat, ist ebenfalls an die Batterie ange-
schlossen. Die Leistungsaufnahme
Instrumententafelausströmer
175

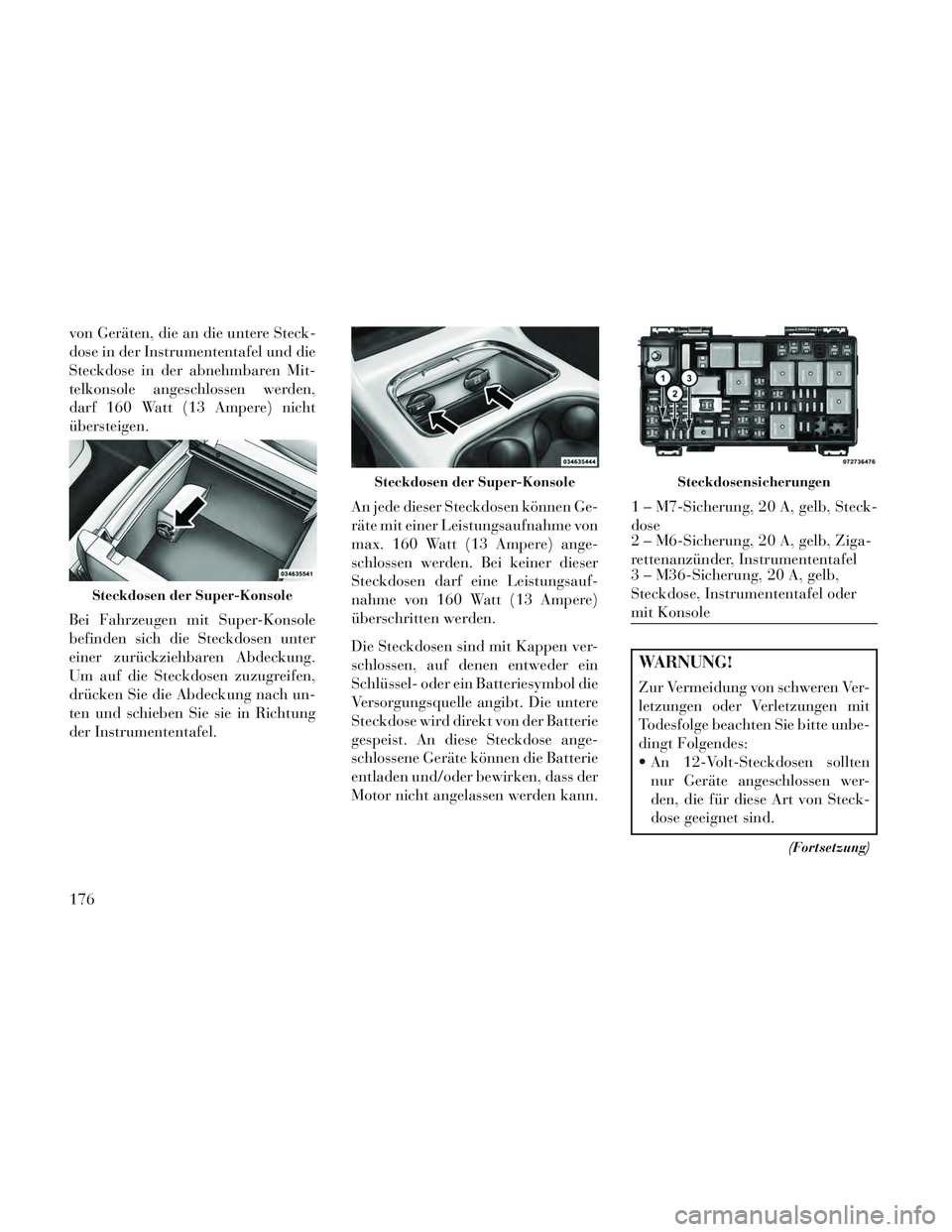

von Geräten, die an die untere Steck-
dose in der Instrumententafel und die
Steckdose in der abnehmbaren Mit-
telkonsole angeschlossen werden,
darf 160 Watt (13 Ampere) nicht
übersteigen.
Bei Fahrzeugen mit Super-Konsole
befinden sich die Steckdosen unter
einer zurückziehbaren Abdeckung.
Um auf die Steckdosen zuzugreifen,
drücken Sie die Abdeckung nach un-
ten und schieben Sie sie in Richtung
der Instrumententafel.An jede dieser Steckdosen können Ge-
räte mit einer Leistungsaufnahme von
max. 160 Watt (13 Ampere) ange-
schlossen werden. Bei keiner dieser
Steckdosen darf eine Leistungsauf-
nahme von 160 Watt (13 Ampere)
überschritten werden.
Die Steckdosen sind mit Kappen ver-
schlossen, auf denen entweder ein
Schlüssel- oder ein Batteriesymbol die
Versorgungsquelle angibt. Die untere
Steckdose wird direkt von der Batterie
gespeist. An diese Steckdose ange-
schlossene Geräte können die Batterie
entladen und/oder bewirken, dass der
Motor nicht angelassen werden kann.
WARNUNG!
Zur Vermeidung von schweren Ver-
letzungen oder Verletzungen mit
Todesfolge beachten Sie bitte unbe-
dingt Folgendes:
An 12-Volt-Steckdosen sollten
nur Geräte angeschlossen wer-
den, die für diese Art von Steck-
dose geeignet sind.
(Fortsetzung)
Steckdosen der Super-Konsole
Steckdosen der Super-KonsoleSteckdosensicherungen
1 – M7-Sicherung, 20 A, gelb, Steck-
dose
2 – M6-Sicherung, 20 A, gelb, Ziga-
rettenanzünder, Instrumententafel
3 – M36-Sicherung, 20 A, gelb,
Steckdose, Instrumententafel oder
mit Konsole
176

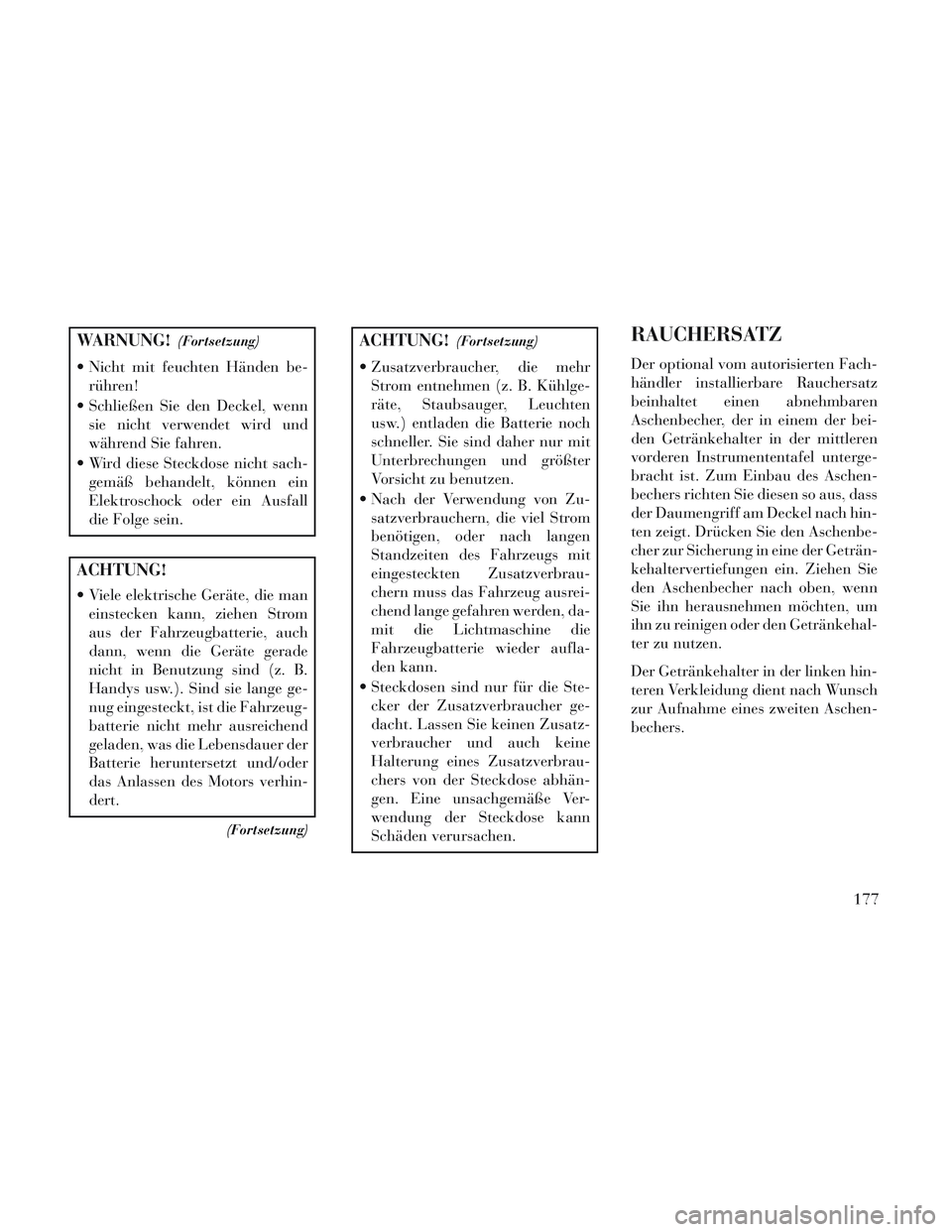

WARNUNG!(Fortsetzung)
Nicht mit feuchten Händen be-rühren!
Schließen Sie den Deckel, wenn sie nicht verwendet wird und
während Sie fahren.
Wird diese Steckdose nicht sach- gemäß behandelt, können ein
Elektroschock oder ein Ausfall
die Folge sein.
ACHTUNG!
Viele elektrische Geräte, die maneinstecken kann, ziehen Strom
aus der Fahrzeugbatterie, auch
dann, wenn die Geräte gerade
nicht in Benutzung sind (z. B.
Handys usw.). Sind sie lange ge-
nug eingesteckt, ist die Fahrzeug-
batterie nicht mehr ausreichend
geladen, was die Lebensdauer der
Batterie heruntersetzt und/oder
das Anlassen des Motors verhin-
dert.
(Fortsetzung)
ACHTUNG!(Fortsetzung)
Zusatzverbraucher, die mehrStrom entnehmen (z. B. Kühlge-
räte, Staubsauger, Leuchten
usw.) entladen die Batterie noch
schneller. Sie sind daher nur mit
Unterbrechungen und größter
Vorsicht zu benutzen.
Nach der Verwendung von Zu- satzverbrauchern, die viel Strom
benötigen, oder nach langen
Standzeiten des Fahrzeugs mit
eingesteckten Zusatzverbrau-
chern muss das Fahrzeug ausrei-
chend lange gefahren werden, da-
mit die Lichtmaschine die
Fahrzeugbatterie wieder aufla-
den kann.
Steckdosen sind nur für die Ste- cker der Zusatzverbraucher ge-
dacht. Lassen Sie keinen Zusatz-
verbraucher und auch keine
Halterung eines Zusatzverbrau-
chers von der Steckdose abhän-
gen. Eine unsachgemäße Ver-
wendung der Steckdose kann
Schäden verursachen.
RAUCHERSATZ
Der optional vom autorisierten Fach-
händler installierbare Rauchersatz
beinhaltet einen abnehmbaren
Aschenbecher, der in einem der bei-
den Getränkehalter in der mittleren
vorderen Instrumententafel unterge-
bracht ist. Zum Einbau des Aschen-
bechers richten Sie diesen so aus, dass
der Daumengriff am Deckel nach hin-
ten zeigt. Drücken Sie den Aschenbe-
cher zur Sicherung in eine der Geträn-
kehaltervertiefungen ein. Ziehen Sie
den Aschenbecher nach oben, wenn
Sie ihn herausnehmen möchten, um
ihn zu reinigen oder den Getränkehal-
ter zu nutzen.
Der Getränkehalter in der linken hin-
teren Verkleidung dient nach Wunsch
zur Aufnahme eines zweiten Aschen-
bechers.
177

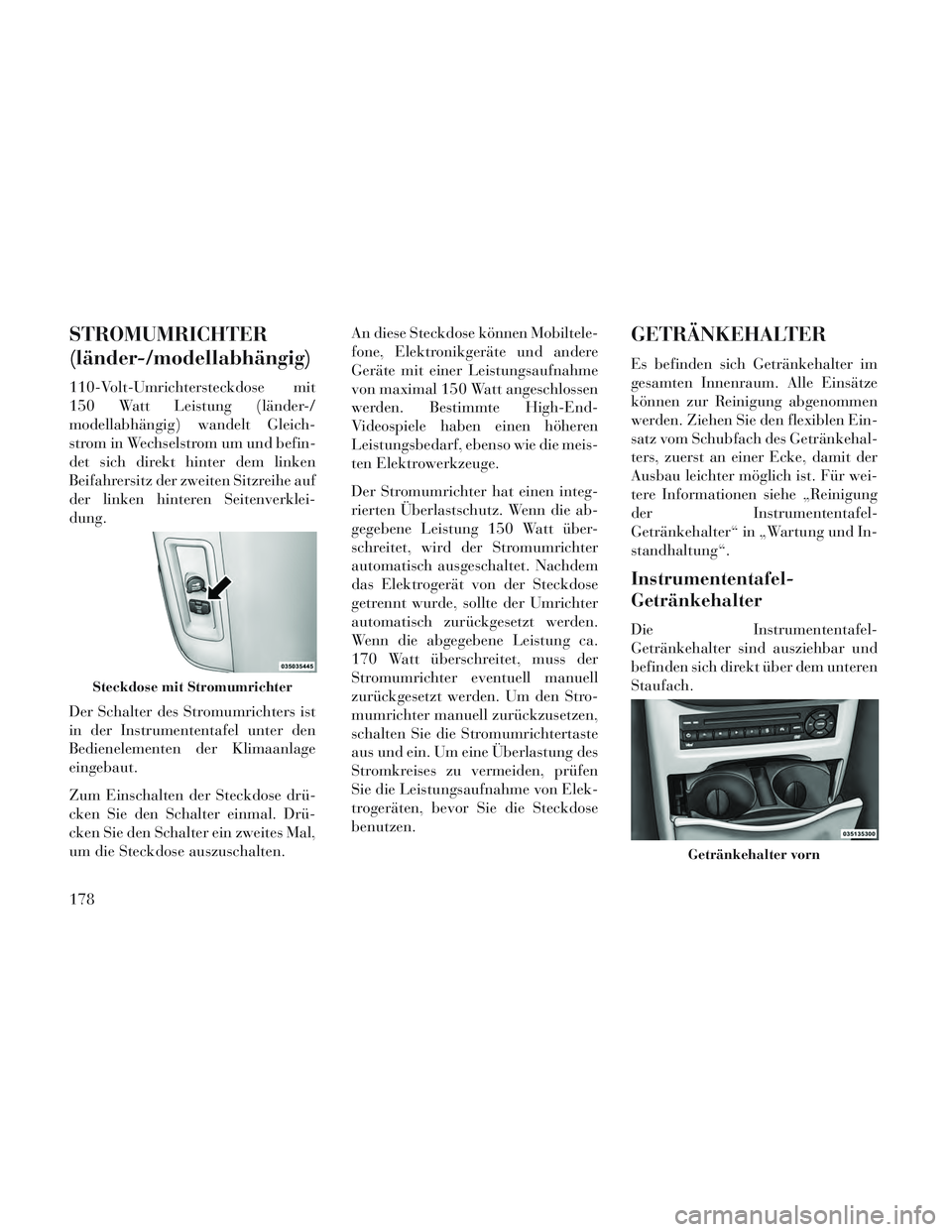

STROMUMRICHTER
(länder-/modellabhängig)
110-Volt-Umrichtersteckdose mit
150 Watt Leistung (länder-/
modellabhängig) wandelt Gleich-
strom in Wechselstrom um und befin-
det sich direkt hinter dem linken
Beifahrersitz der zweiten Sitzreihe auf
der linken hinteren Seitenverklei-
dung.
Der Schalter des Stromumrichters ist
in der Instrumententafel unter den
Bedienelementen der Klimaanlage
eingebaut.
Zum Einschalten der Steckdose drü-
cken Sie den Schalter einmal. Drü-
cken Sie den Schalter ein zweites Mal,
um die Steckdose auszuschalten.An diese Steckdose können Mobiltele-
fone, Elektronikgeräte und andere
Geräte mit einer Leistungsaufnahme
von maximal 150 Watt angeschlossen
werden. Bestimmte High-End-
Videospiele haben einen höheren
Leistungsbedarf, ebenso wie die meis-
ten Elektrowerkzeuge.
Der Stromumrichter hat einen integ-
rierten Ãœberlastschutz. Wenn die ab-
gegebene Leistung 150 Watt über-
schreitet, wird der Stromumrichter
automatisch ausgeschaltet. Nachdem
das Elektrogerät von der Steckdose
getrennt wurde, sollte der Umrichter
automatisch zurückgesetzt werden.
Wenn die abgegebene Leistung ca.
170 Watt überschreitet, muss der
Stromumrichter eventuell manuell
zurückgesetzt werden. Um den Stro-
mumrichter manuell zurückzusetzen,
schalten Sie die Stromumrichtertaste
aus und ein. Um eine Ãœberlastung des
Stromkreises zu vermeiden, prüfen
Sie die Leistungsaufnahme von Elek-
trogeräten, bevor Sie die Steckdose
benutzen.
GETRÄNKEHALTER
Es befinden sich Getränkehalter im
gesamten Innenraum. Alle Einsätze
können zur Reinigung abgenommen
werden. Ziehen Sie den flexiblen Ein-
satz vom Schubfach des Getränkehal-
ters, zuerst an einer Ecke, damit der
Ausbau leichter möglich ist. Für wei-
tere Informationen siehe „Reinigung
der Instrumententafel-
Getränkehalter“ in „Wartung und In-
standhaltung“.
Instrumententafel-
Getränkehalter
Die
Instrumententafel-
Getränkehalter sind ausziehbar und
befinden sich direkt über dem unteren
Staufach.
Steckdose mit Stromumrichter
Getränkehalter vorn
178

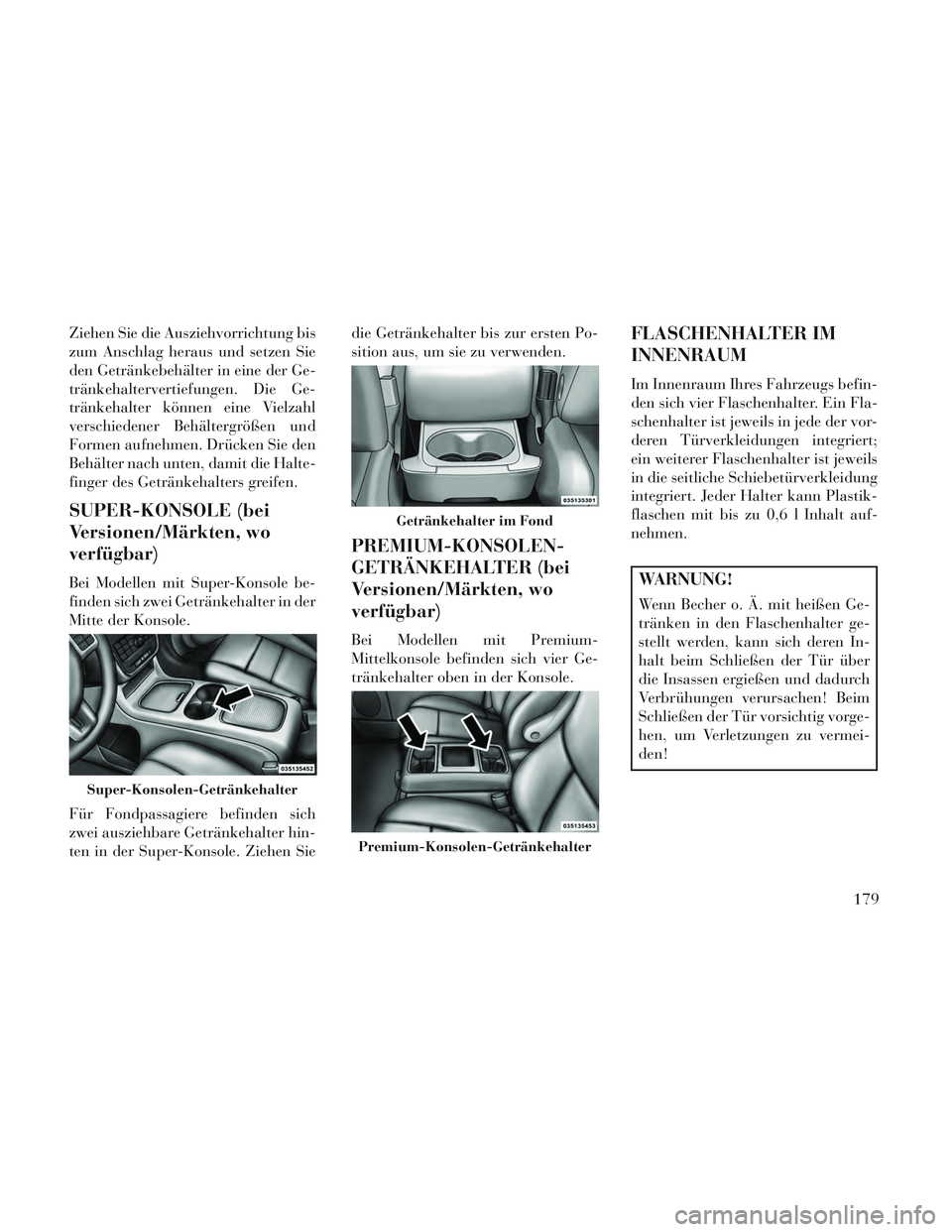

Ziehen Sie die Ausziehvorrichtung bis
zum Anschlag heraus und setzen Sie
den Getränkebehälter in eine der Ge-
tränkehaltervertiefungen. Die Ge-
tränkehalter können eine Vielzahl
verschiedener Behältergrößen und
Formen aufnehmen. Drücken Sie den
Behälter nach unten, damit die Halte-
finger des Getränkehalters greifen.
SUPER-KONSOLE (bei
Versionen/Märkten, wo
verfügbar)
Bei Modellen mit Super-Konsole be-
finden sich zwei Getränkehalter in der
Mitte der Konsole.
Für Fondpassagiere befinden sich
zwei ausziehbare Getränkehalter hin-
ten in der Super-Konsole. Ziehen Siedie Getränkehalter bis zur ersten Po-
sition aus, um sie zu verwenden.
PREMIUM-KONSOLEN-
GETRÄNKEHALTER (bei
Versionen/Märkten, wo
verfügbar)
Bei Modellen mit Premium-
Mittelkonsole befinden sich vier Ge-
tränkehalter oben in der Konsole.
FLASCHENHALTER IM
INNENRAUM
Im Innenraum Ihres Fahrzeugs befin-
den sich vier Flaschenhalter. Ein Fla-
schenhalter ist jeweils in jede der vor-
deren Türverkleidungen integriert;
ein weiterer Flaschenhalter ist jeweils
in die seitliche Schiebetürverkleidung
integriert. Jeder Halter kann Plastik-
flaschen mit bis zu 0,6 l Inhalt auf-
nehmen.
WARNUNG!
Wenn Becher o. Ä. mit heißen Ge-
tränken in den Flaschenhalter ge-
stellt werden, kann sich deren In-
halt beim Schließen der Tür über
die Insassen ergießen und dadurch
Verbrühungen verursachen! Beim
Schließen der Tür vorsichtig vorge-
hen, um Verletzungen zu vermei-
den!
Super-Konsolen-Getränkehalter
Getränkehalter im Fond
Premium-Konsolen-Getränkehalter
179

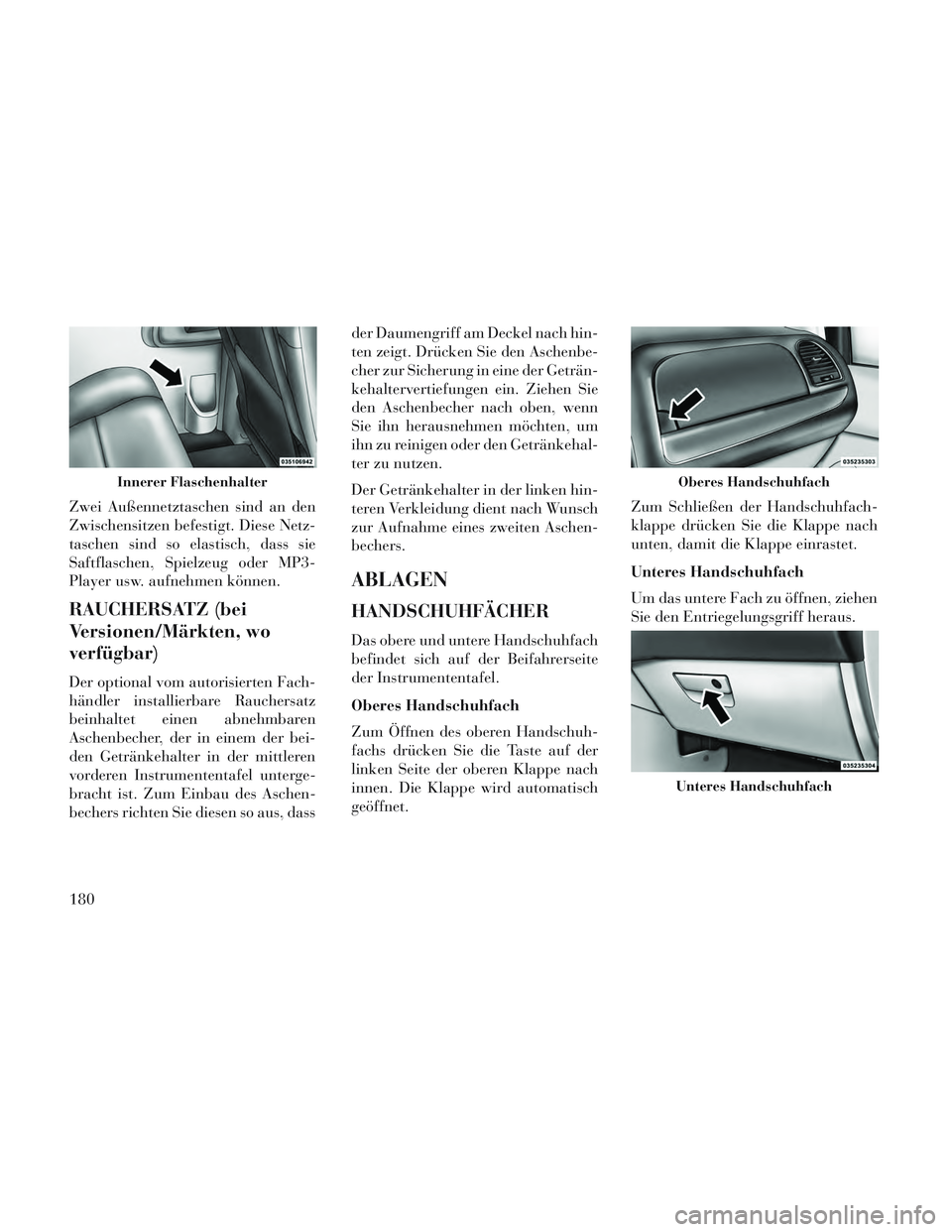

Zwei Außennetztaschen sind an den
Zwischensitzen befestigt. Diese Netz-
taschen sind so elastisch, dass sie
Saftflaschen, Spielzeug oder MP3-
Player usw. aufnehmen können.
RAUCHERSATZ (bei
Versionen/Märkten, wo
verfügbar)
Der optional vom autorisierten Fach-
händler installierbare Rauchersatz
beinhaltet einen abnehmbaren
Aschenbecher, der in einem der bei-
den Getränkehalter in der mittleren
vorderen Instrumententafel unterge-
bracht ist. Zum Einbau des Aschen-
bechers richten Sie diesen so aus, dassder Daumengriff am Deckel nach hin-
ten zeigt. Drücken Sie den Aschenbe-
cher zur Sicherung in eine der Geträn-
kehaltervertiefungen ein. Ziehen Sie
den Aschenbecher nach oben, wenn
Sie ihn herausnehmen möchten, um
ihn zu reinigen oder den Getränkehal-
ter zu nutzen.
Der Getränkehalter in der linken hin-
teren Verkleidung dient nach Wunsch
zur Aufnahme eines zweiten Aschen-
bechers.
ABLAGEN
HANDSCHUHFÄCHER
Das obere und untere Handschuhfach
befindet sich auf der Beifahrerseite
der Instrumententafel.
Oberes Handschuhfach
Zum Öffnen des oberen Handschuh-
fachs drücken Sie die Taste auf der
linken Seite der oberen Klappe nach
innen. Die Klappe wird automatisch
geöffnet.
Zum Schließen der Handschuhfach-
klappe drücken Sie die Klappe nach
unten, damit die Klappe einrastet.
Unteres Handschuhfach
Um das untere Fach zu öffnen, ziehen
Sie den Entriegelungsgriff heraus.
Innerer FlaschenhalterOberes Handschuhfach
Unteres Handschuhfach
180

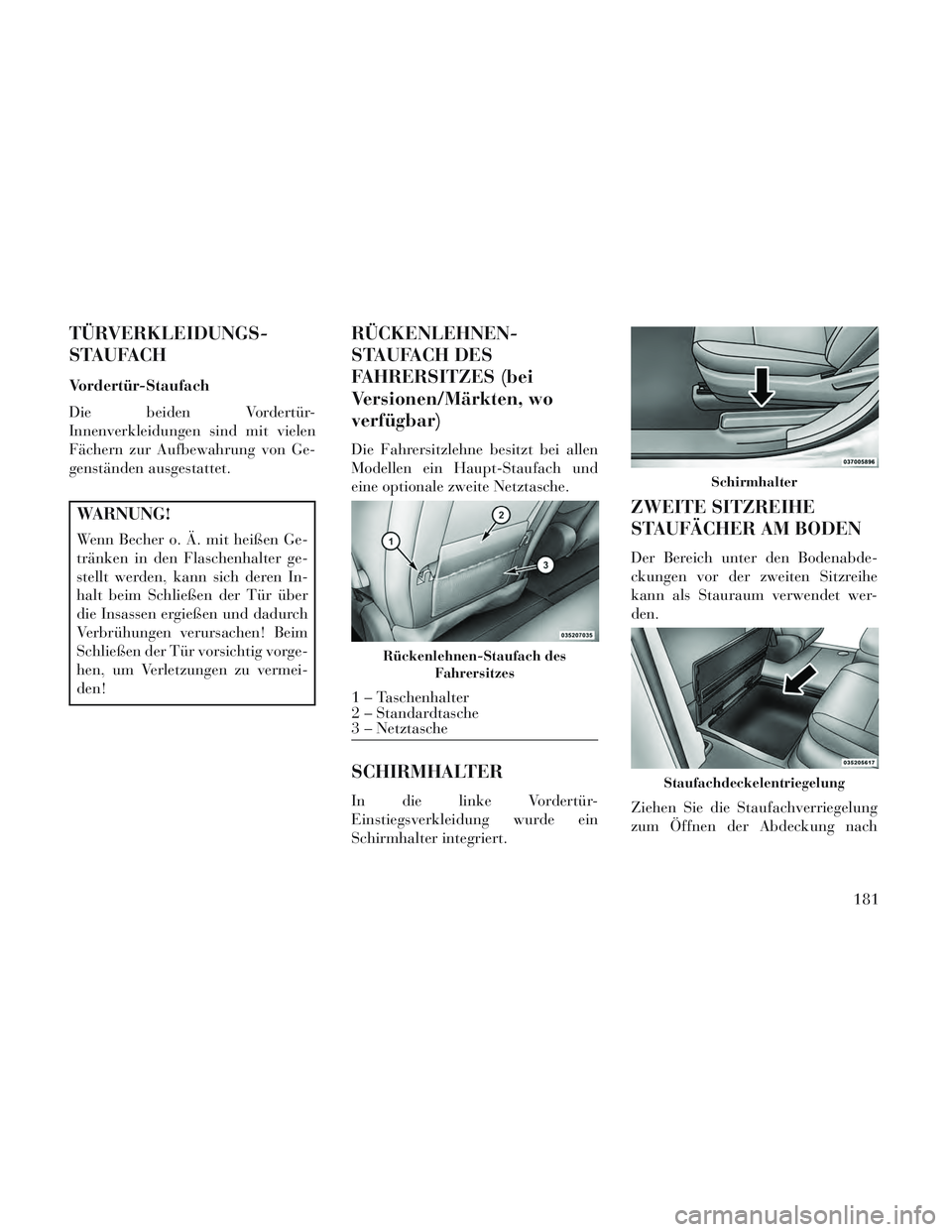

TÃœRVERKLEIDUNGS-
STAUFACH
Vordertür-Staufach
Die beiden Vordertür-
Innenverkleidungen sind mit vielen
Fächern zur Aufbewahrung von Ge-
genständen ausgestattet.
WARNUNG!
Wenn Becher o. Ä. mit heißen Ge-
tränken in den Flaschenhalter ge-
stellt werden, kann sich deren In-
halt beim Schließen der Tür über
die Insassen ergießen und dadurch
Verbrühungen verursachen! Beim
Schließen der Tür vorsichtig vorge-
hen, um Verletzungen zu vermei-
den!
RÃœCKENLEHNEN-
STAUFACH DES
FAHRERSITZES (bei
Versionen/Märkten, wo
verfügbar)
Die Fahrersitzlehne besitzt bei allen
Modellen ein Haupt-Staufach und
eine optionale zweite Netztasche.
SCHIRMHALTER
In die linke Vordertür-
Einstiegsverkleidung wurde ein
Schirmhalter integriert.
ZWEITE SITZREIHE
STAUFÄCHER AM BODEN
Der Bereich unter den Bodenabde-
ckungen vor der zweiten Sitzreihe
kann als Stauraum verwendet wer-
den.
Ziehen Sie die Staufachverriegelung
zum Öffnen der Abdeckung nach
Rückenlehnen-Staufach desFahrersitzes
1 – Taschenhalter
2 – Standardtasche
3 – Netztasche
Schirmhalter
Staufachdeckelentriegelung
181

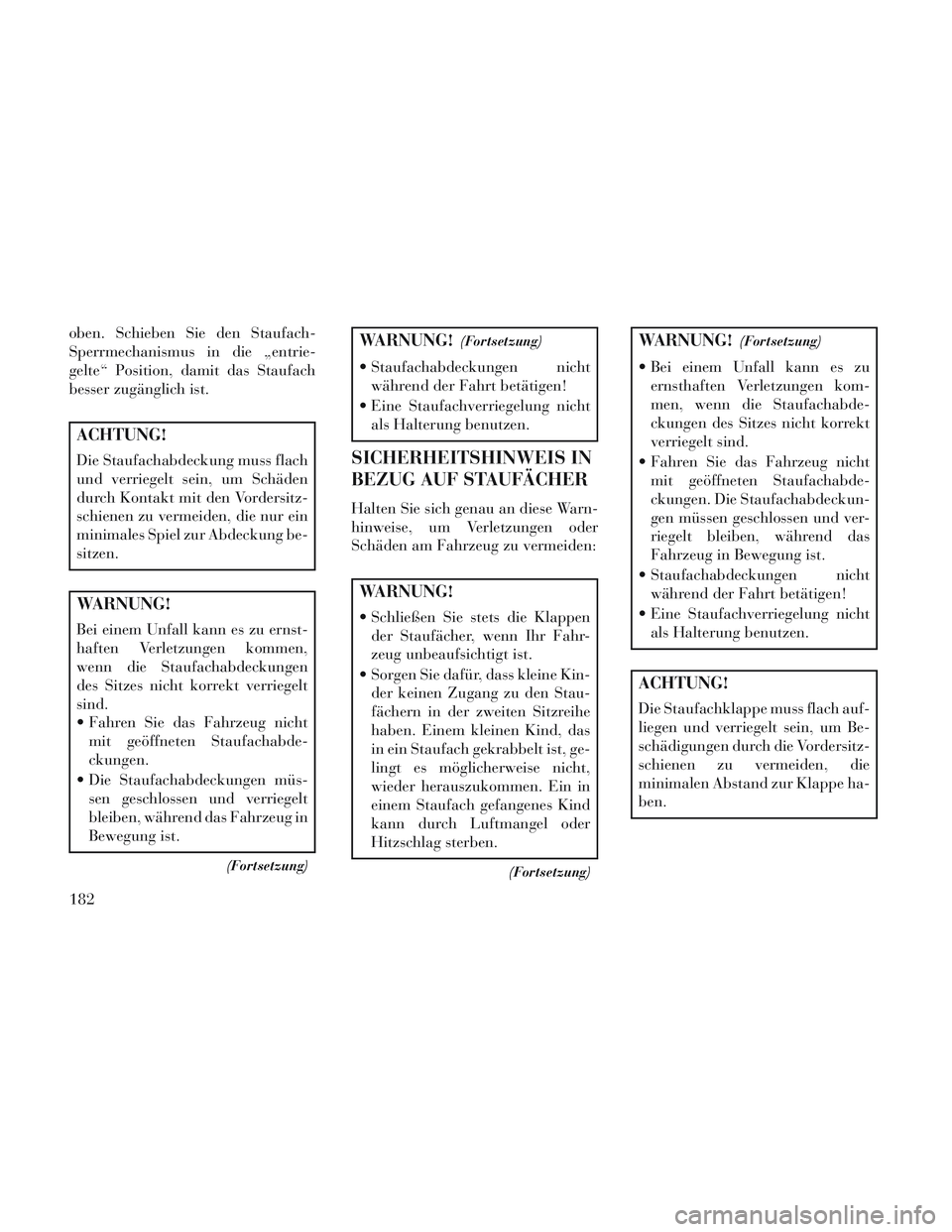

oben. Schieben Sie den Staufach-
Sperrmechanismus in die „entrie-
gelte“ Position, damit das Staufach
besser zugänglich ist.
ACHTUNG!
Die Staufachabdeckung muss flach
und verriegelt sein, um Schäden
durch Kontakt mit den Vordersitz-
schienen zu vermeiden, die nur ein
minimales Spiel zur Abdeckung be-
sitzen.
WARNUNG!
Bei einem Unfall kann es zu ernst-
haften Verletzungen kommen,
wenn die Staufachabdeckungen
des Sitzes nicht korrekt verriegelt
sind.
Fahren Sie das Fahrzeug nichtmit geöffneten Staufachabde-
ckungen.
Die Staufachabdeckungen müs- sen geschlossen und verriegelt
bleiben, während das Fahrzeug in
Bewegung ist.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Staufachabdeckungen nichtwährend der Fahrt betätigen!
Eine Staufachverriegelung nicht als Halterung benutzen.
SICHERHEITSHINWEIS IN
BEZUG AUF STAUFÄCHER
Halten Sie sich genau an diese Warn-
hinweise, um Verletzungen oder
Schäden am Fahrzeug zu vermeiden:
WARNUNG!
Schließen Sie stets die Klappender Staufächer, wenn Ihr Fahr-
zeug unbeaufsichtigt ist.
Sorgen Sie dafür, dass kleine Kin- der keinen Zugang zu den Stau-
fächern in der zweiten Sitzreihe
haben. Einem kleinen Kind, das
in ein Staufach gekrabbelt ist, ge-
lingt es möglicherweise nicht,
wieder herauszukommen. Ein in
einem Staufach gefangenes Kind
kann durch Luftmangel oder
Hitzschlag sterben.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Bei einem Unfall kann es zuernsthaften Verletzungen kom-
men, wenn die Staufachabde-
ckungen des Sitzes nicht korrekt
verriegelt sind.
Fahren Sie das Fahrzeug nicht mit geöffneten Staufachabde-
ckungen. Die Staufachabdeckun-
gen müssen geschlossen und ver-
riegelt bleiben, während das
Fahrzeug in Bewegung ist.
Staufachabdeckungen nicht während der Fahrt betätigen!
Eine Staufachverriegelung nicht als Halterung benutzen.
ACHTUNG!
Die Staufachklappe muss flach auf-
liegen und verriegelt sein, um Be-
schädigungen durch die Vordersitz-
schienen zu vermeiden, die
minimalen Abstand zur Klappe ha-
ben.
182

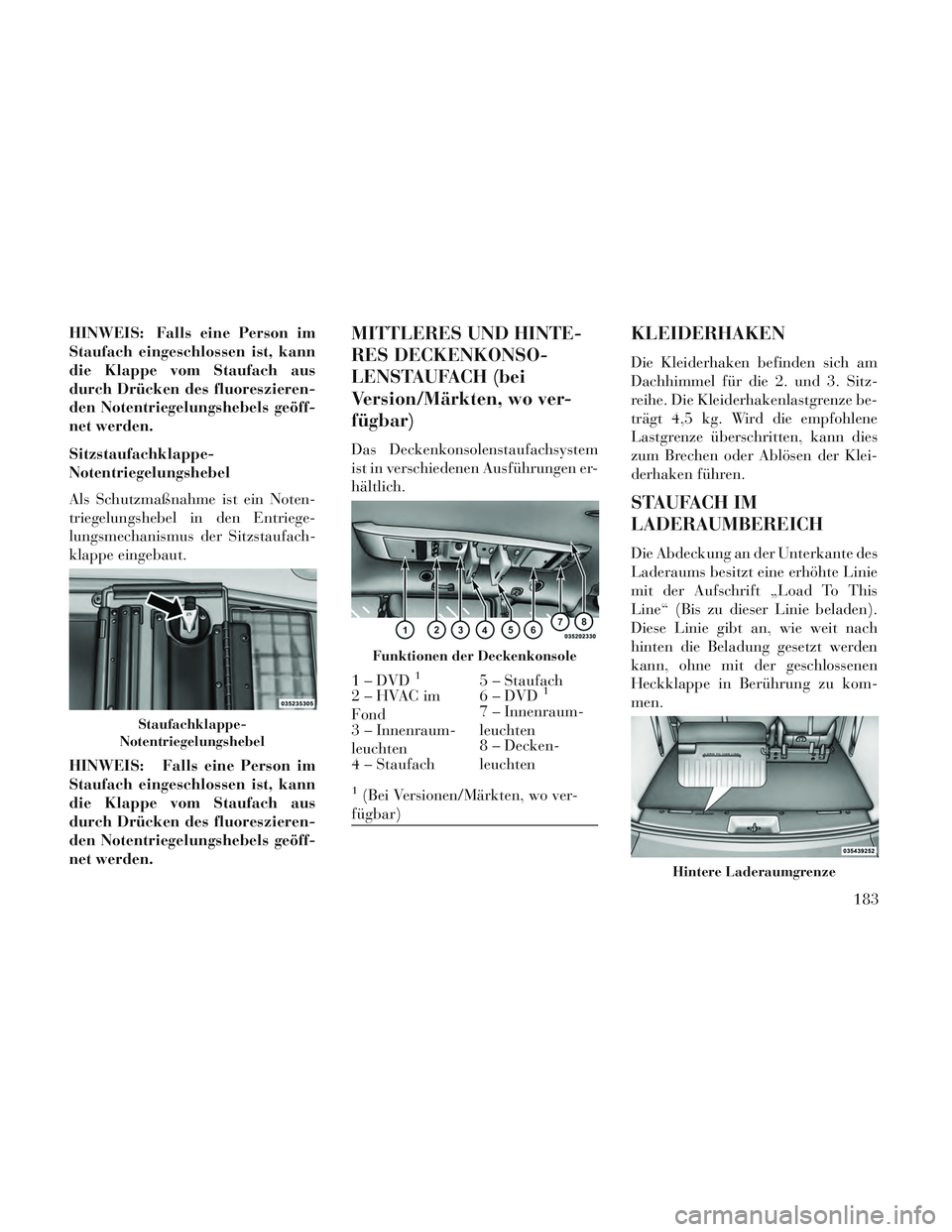

HINWEIS: Falls eine Person im
Staufach eingeschlossen ist, kann
die Klappe vom Staufach aus
durch Drücken des fluoreszieren-
den Notentriegelungshebels geöff-
net werden.
Sitzstaufachklappe-
Notentriegelungshebel
Als Schutzmaßnahme ist ein Noten-
triegelungshebel in den Entriege-
lungsmechanismus der Sitzstaufach-
klappe eingebaut.
HINWEIS: Falls eine Person im
Staufach eingeschlossen ist, kann
die Klappe vom Staufach aus
durch Drücken des fluoreszieren-
den Notentriegelungshebels geöff-
net werden.MITTLERES UND HINTE-
RES DECKENKONSO-
LENSTAUFACH (bei
Version/Märkten, wo ver-
fügbar)
Das Deckenkonsolenstaufachsystem
ist in verschiedenen Ausführungen er-
hältlich.
KLEIDERHAKEN
Die Kleiderhaken befinden sich am
Dachhimmel für die 2. und 3. Sitz-
reihe. Die Kleiderhakenlastgrenze be-
trägt 4,5 kg. Wird die empfohlene
Lastgrenze überschritten, kann dies
zum Brechen oder Ablösen der Klei-
derhaken führen.
STAUFACH IM
LADERAUMBEREICH
Die Abdeckung an der Unterkante des
Laderaums besitzt eine erhöhte Linie
mit der Aufschrift „Load To This
Line“ (Bis zu dieser Linie beladen).
Diese Linie gibt an, wie weit nach
hinten die Beladung gesetzt werden
kann, ohne mit der geschlossenen
Heckklappe in Berührung zu kom-
men.
Staufachklappe-
Notentriegelungshebel
Funktionen der Deckenkonsole
1 – DVD15 – Staufach
2–HVACim
Fond 6 – DVD1
3 – Innenraum-
leuchten7 – Innenraum-
leuchten
4 – Staufach 8 – Decken-
leuchten
1(Bei Versionen/Märkten, wo ver-
fügbar)
Hintere Laderaumgrenze
183

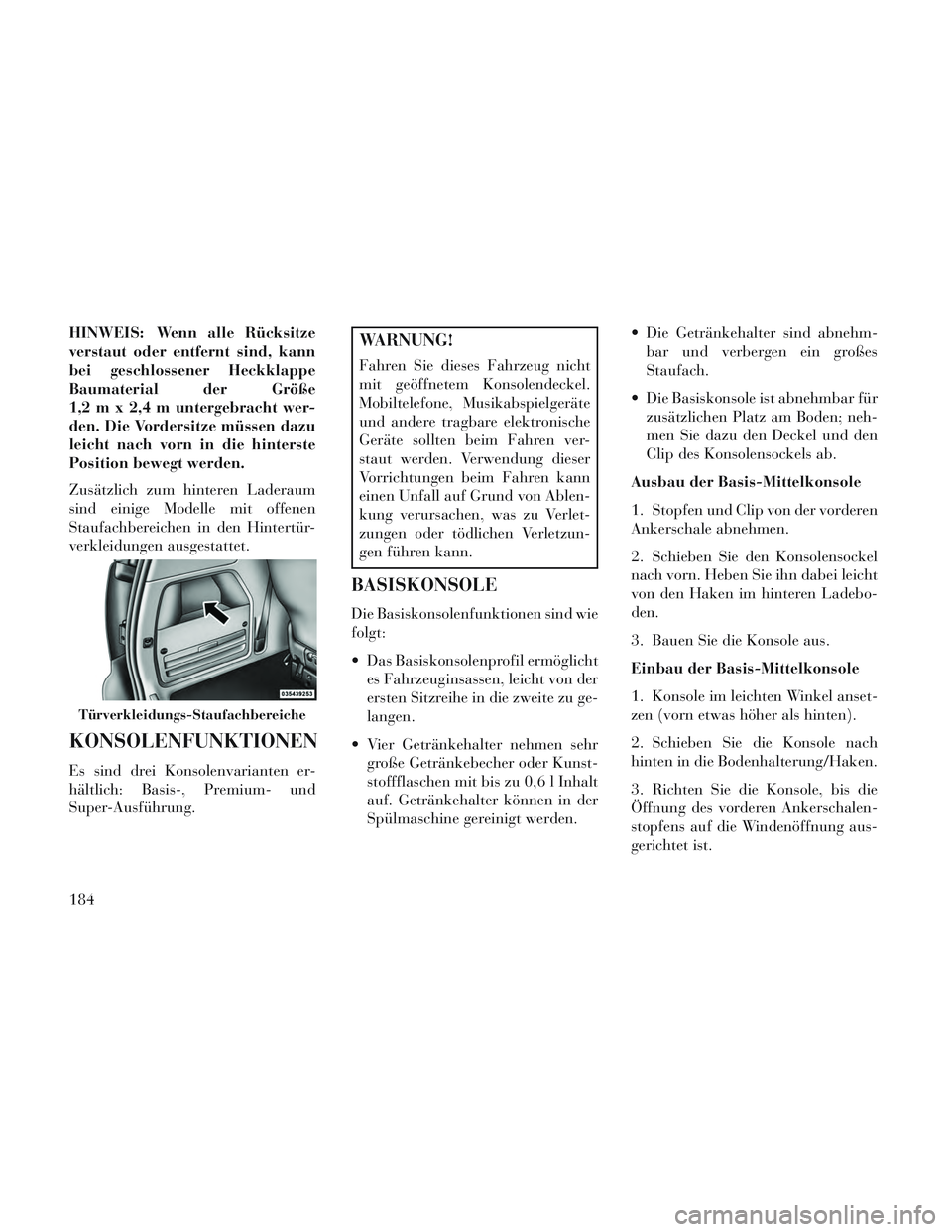

HINWEIS: Wenn alle Rücksitze
verstaut oder entfernt sind, kann
bei geschlossener Heckklappe
Baumaterial der Größe
1,2 m x 2,4 m untergebracht wer-
den. Die Vordersitze müssen dazu
leicht nach vorn in die hinterste
Position bewegt werden.
Zusätzlich zum hinteren Laderaum
sind einige Modelle mit offenen
Staufachbereichen in den Hintertür-
verkleidungen ausgestattet.
KONSOLENFUNKTIONEN
Es sind drei Konsolenvarianten er-
hältlich: Basis-, Premium- und
Super-Ausführung.
WARNUNG!
Fahren Sie dieses Fahrzeug nicht
mit geöffnetem Konsolendeckel.
Mobiltelefone, Musikabspielgeräte
und andere tragbare elektronische
Geräte sollten beim Fahren ver-
staut werden. Verwendung dieser
Vorrichtungen beim Fahren kann
einen Unfall auf Grund von Ablen-
kung verursachen, was zu Verlet-
zungen oder tödlichen Verletzun-
gen führen kann.
BASISKONSOLE
Die Basiskonsolenfunktionen sind wie
folgt:
Das Basiskonsolenprofil ermöglichtes Fahrzeuginsassen, leicht von der
ersten Sitzreihe in die zweite zu ge-
langen.
Vier Getränkehalter nehmen sehr große Getränkebecher oder Kunst-
stoffflaschen mit bis zu 0,6 l Inhalt
auf. Getränkehalter können in der
Spülmaschine gereinigt werden. Die Getränkehalter sind abnehm-
bar und verbergen ein großes
Staufach.
Die Basiskonsole ist abnehmbar für zusätzlichen Platz am Boden; neh-
men Sie dazu den Deckel und den
Clip des Konsolensockels ab.
Ausbau der Basis-Mittelkonsole
1. Stopfen und Clip von der vorderen
Ankerschale abnehmen.
2. Schieben Sie den Konsolensockel
nach vorn. Heben Sie ihn dabei leicht
von den Haken im hinteren Ladebo-
den.
3. Bauen Sie die Konsole aus.
Einbau der Basis-Mittelkonsole
1. Konsole im leichten Winkel anset-
zen (vorn etwas höher als hinten).
2. Schieben Sie die Konsole nach
hinten in die Bodenhalterung/Haken.
3. Richten Sie die Konsole, bis die
Öffnung des vorderen Ankerschalen-
stopfens auf die Windenöffnung aus-
gerichtet ist.
Türverkleidungs-Staufachbereiche
184
