6218-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
8
Se si verifica un problema

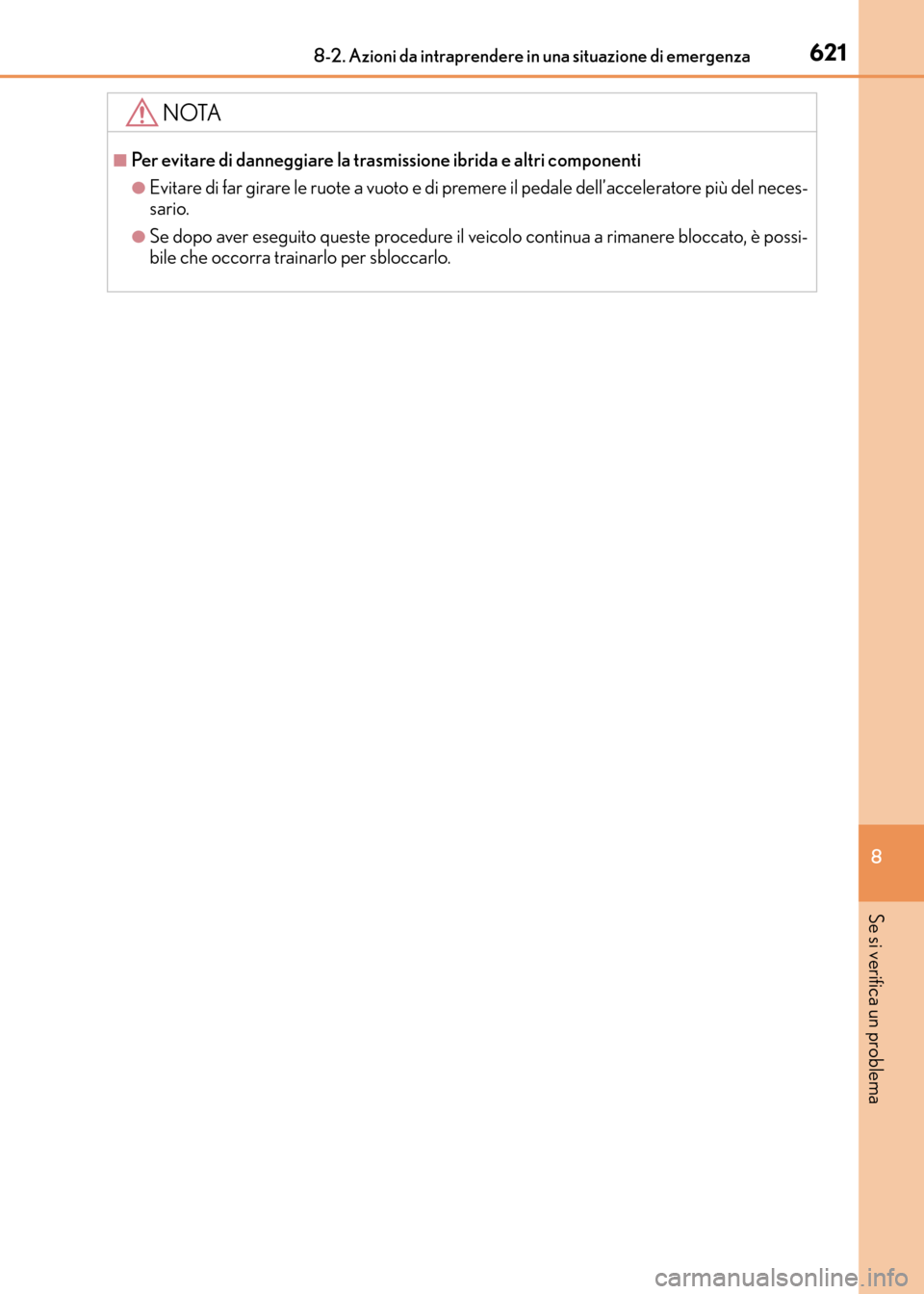

NOTA
■Per evitare di danneggiare la trasmissione ibrida e altri componenti
●Evitare di far girare le ruote a vuoto e di premere il pedale dell’acceleratore più del neces-
sario.
●Se dopo aver eseguito queste procedure il veicolo continua a rimanere bloccato, è possi-
bile che occorra trainarlo per sbloccarlo.
CT200h_OM_OM99N10L_(EL).book Page 621 Thursday, April 14, 2016 9:14 AM

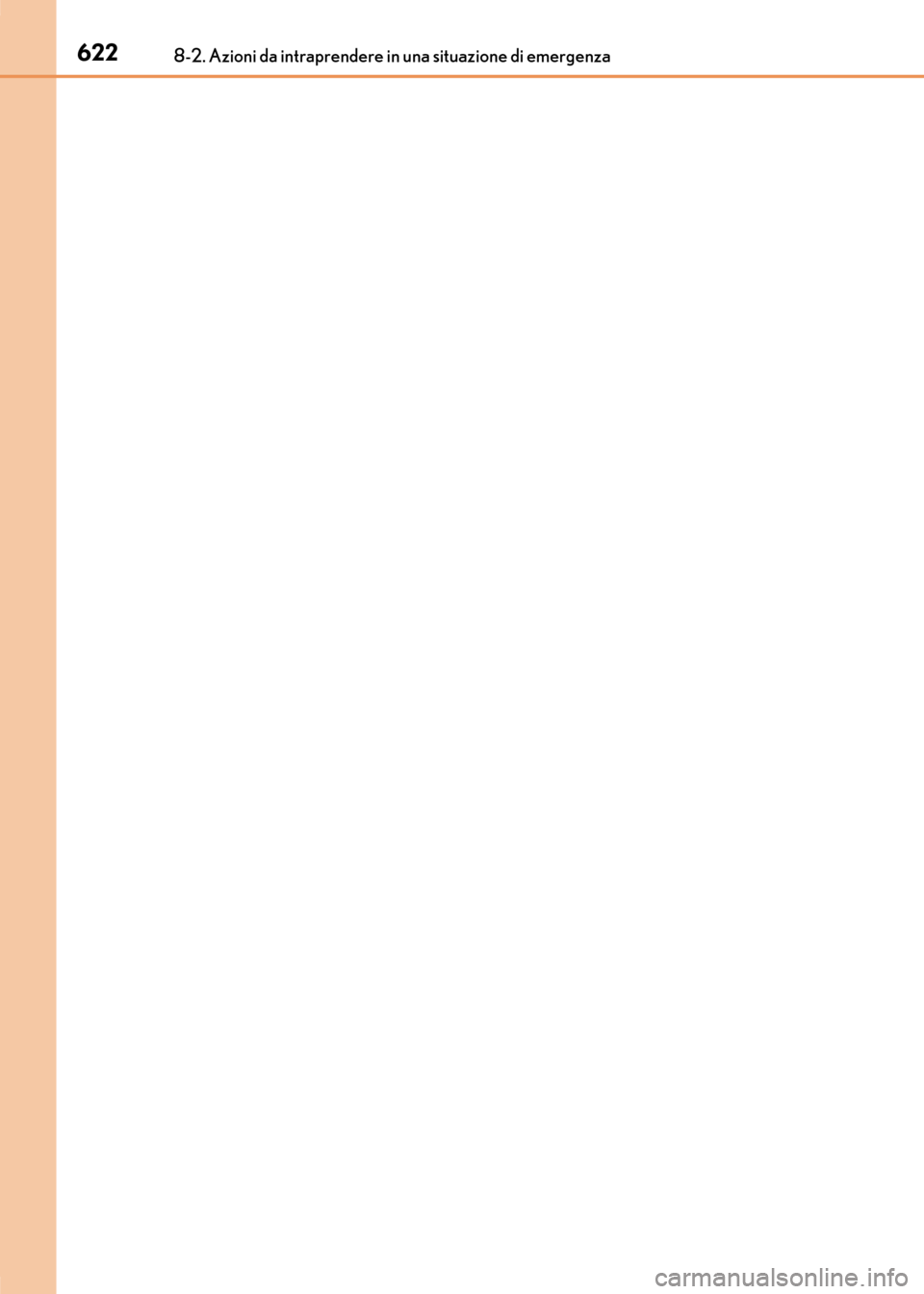

6228-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
CT200h_OM_OM99N10L_(EL).book Page 622 Thursday, April 14, 2016 9:14 AM

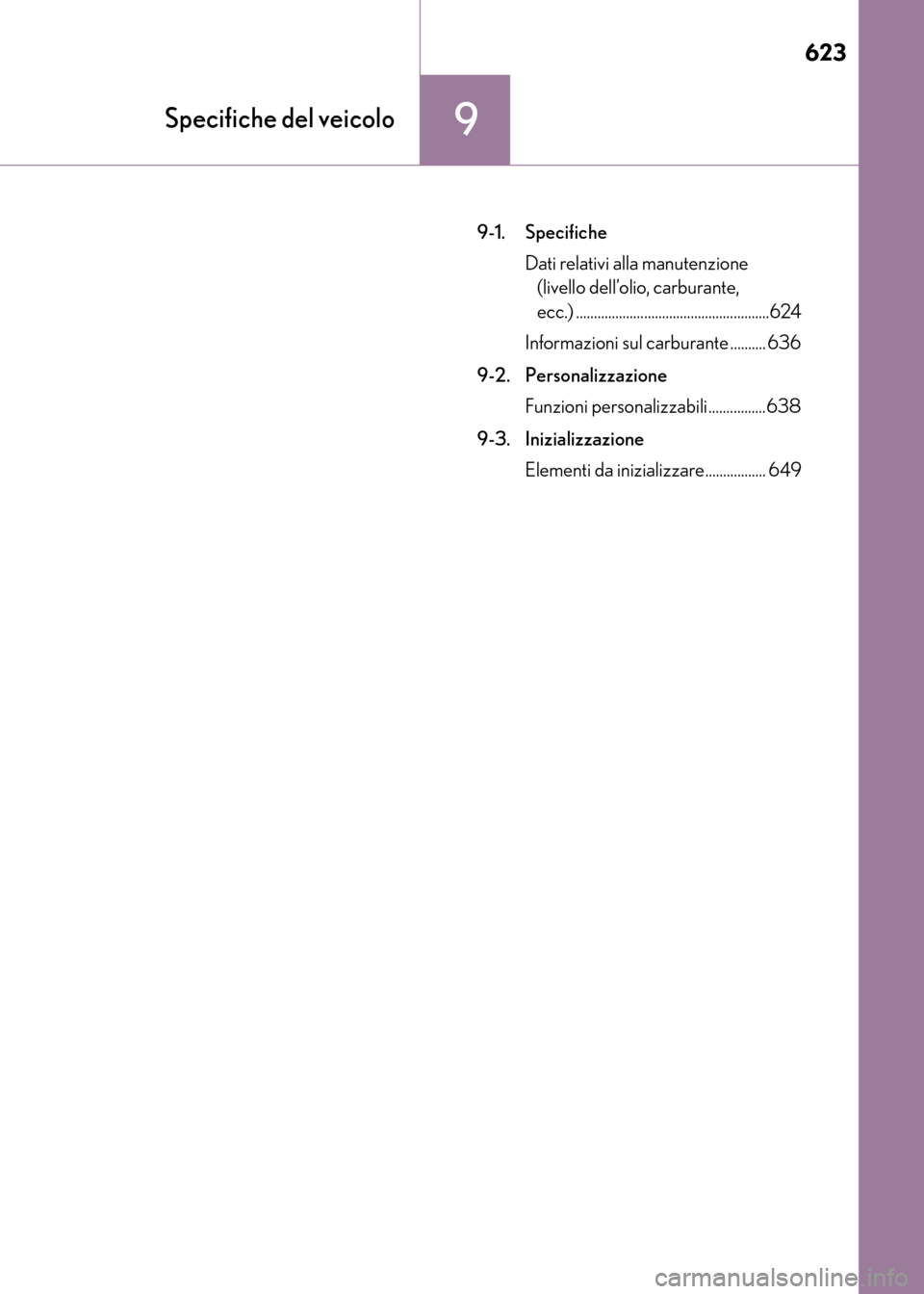

623
9Specifiche del veicolo
CT200h_OM_OM99N10L_(EL)9-1. Specifiche
Dati relativi alla manutenzione (livello dell’olio, carburante,
ecc.) ......................................................624
Informazioni sul carburante .......... 636
9-2. Personalizzazione Funzioni personalizzabili................638
9-3. Inizializzazione Elementi da inizializzare................. 649
CT200h_OM_OM99N10L_(EL).book Page 623 Thursday, April 14, 201 6 9:14 AM

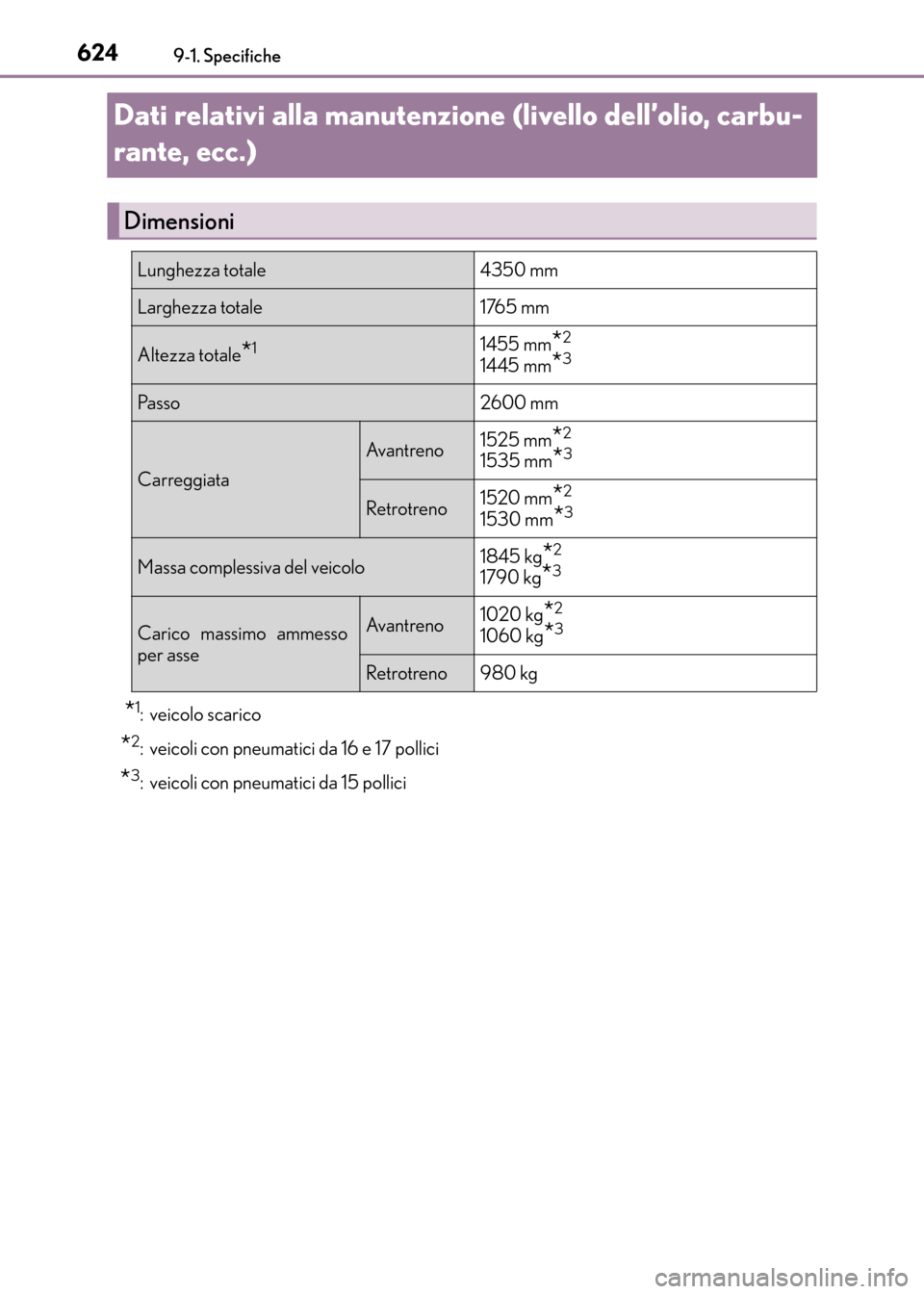

6249-1. Specifiche
CT200h_OM_OM99N10L_(EL)
Dati relativi alla manutenzione (livello dell’olio, carbu-
rante, ecc.)
*1: veicolo scarico
*2: veicoli con pneumatici da 16 e 17 pollici
*3: veicoli con pneumatici da 15 pollici
Dimensioni
Lunghezza totale4350 mm
Larghezza totale1765 mm
Altezza totale*11455 mm*2
1445 mm*3
Passo2600 mm
Carreggiata
Av a n t r e n o1525 mm*2
1535 mm*3
Retrotreno1520 mm*2
1530 mm*3
Massa complessiva del veicolo1845 kg*2
1790 kg*3
Carico massimo ammesso
per asseAv a n t r e n o1020 kg*2
1060 kg*3
Retrotreno980 kg
CT200h_OM_OM99N10L_(EL).book Page 624 Thursday, April 14, 2016 9:14 AM

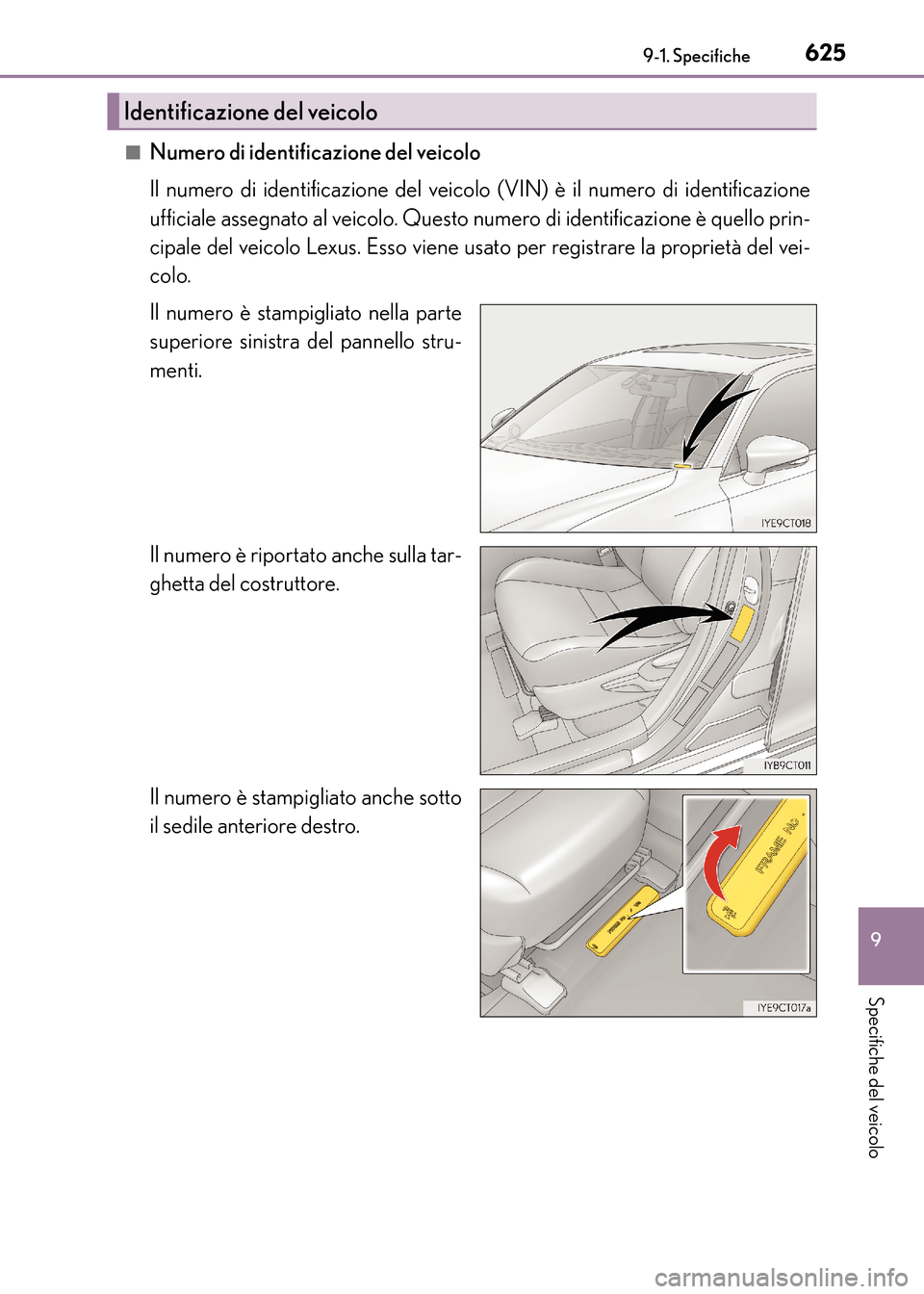

625
9
9-1. Specifiche
Specifiche del veicolo
CT200h_OM_OM99N10L_(EL) ■
Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Questo numero di identificazione è quello prin-
cipale del veicolo Lexus. Esso viene usato per registrare la proprietà del vei-
colo.
Il numero è stampigliato nella parte
superiore sinistra del pannello stru-
menti.
Il numero è riportato anche sulla tar-
ghetta del costruttore.
Il numero è stampigliato anche sotto
il sedile anteriore destro.
Identificazione del veicolo
CT200h_OM_OM99N10L_(EL).book Page 625 Thursday, April 14, 201
6 9:14 AM

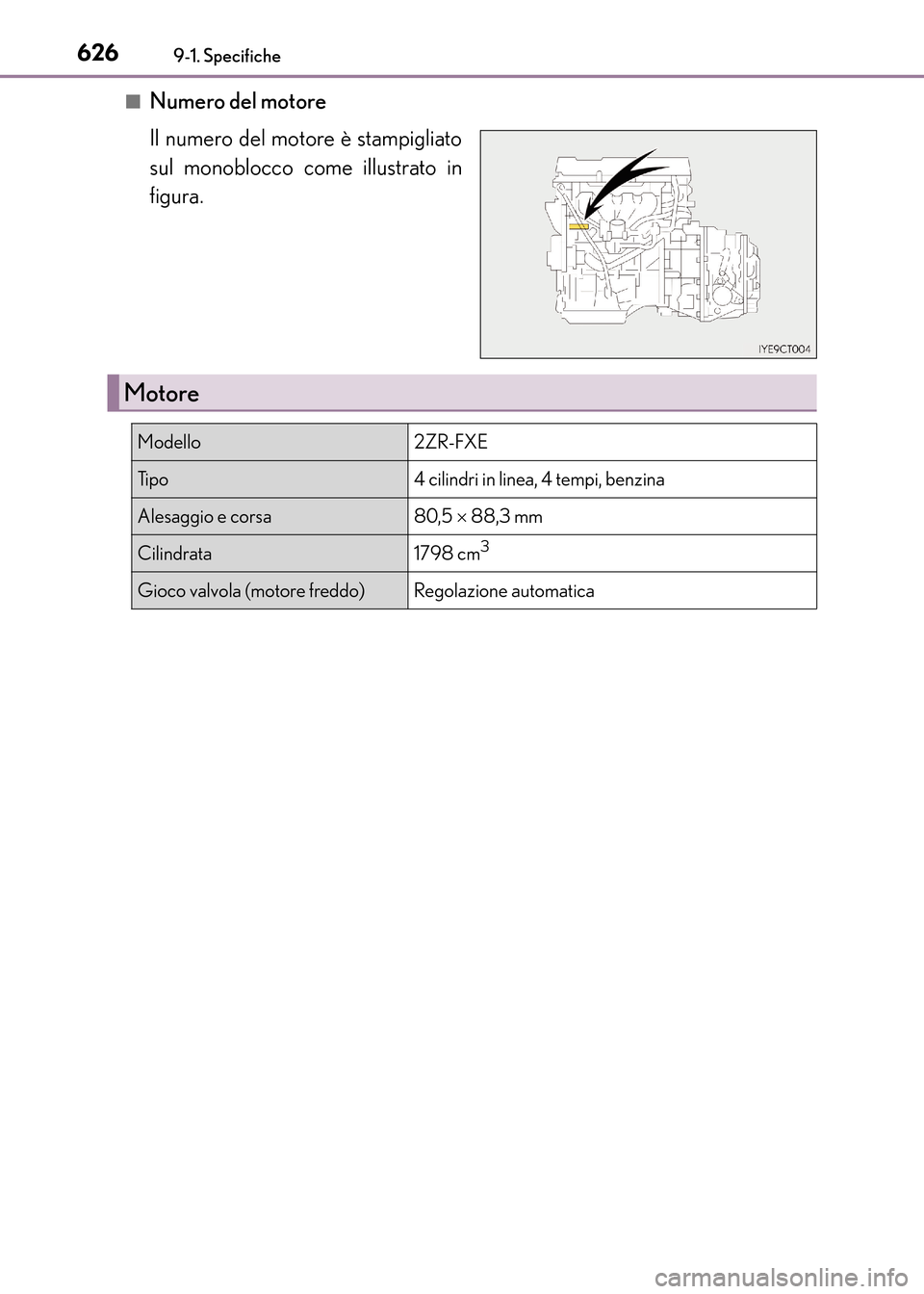

6269-1. Specifiche
CT200h_OM_OM99N10L_(EL)■
Numero del motore
Il numero del motore è stampigliato
sul monoblocco come illustrato in
figura.
Motore
Modello2ZR-FXE
Ti p o4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5
× 88,3 mm
Cilindrata1798 cm3
Gioco valvola (motore freddo)Regolazione automatica
CT200h_OM_OM99N10L_(EL).book Page 626 Thursday, April 14, 201 6 9:14 AM

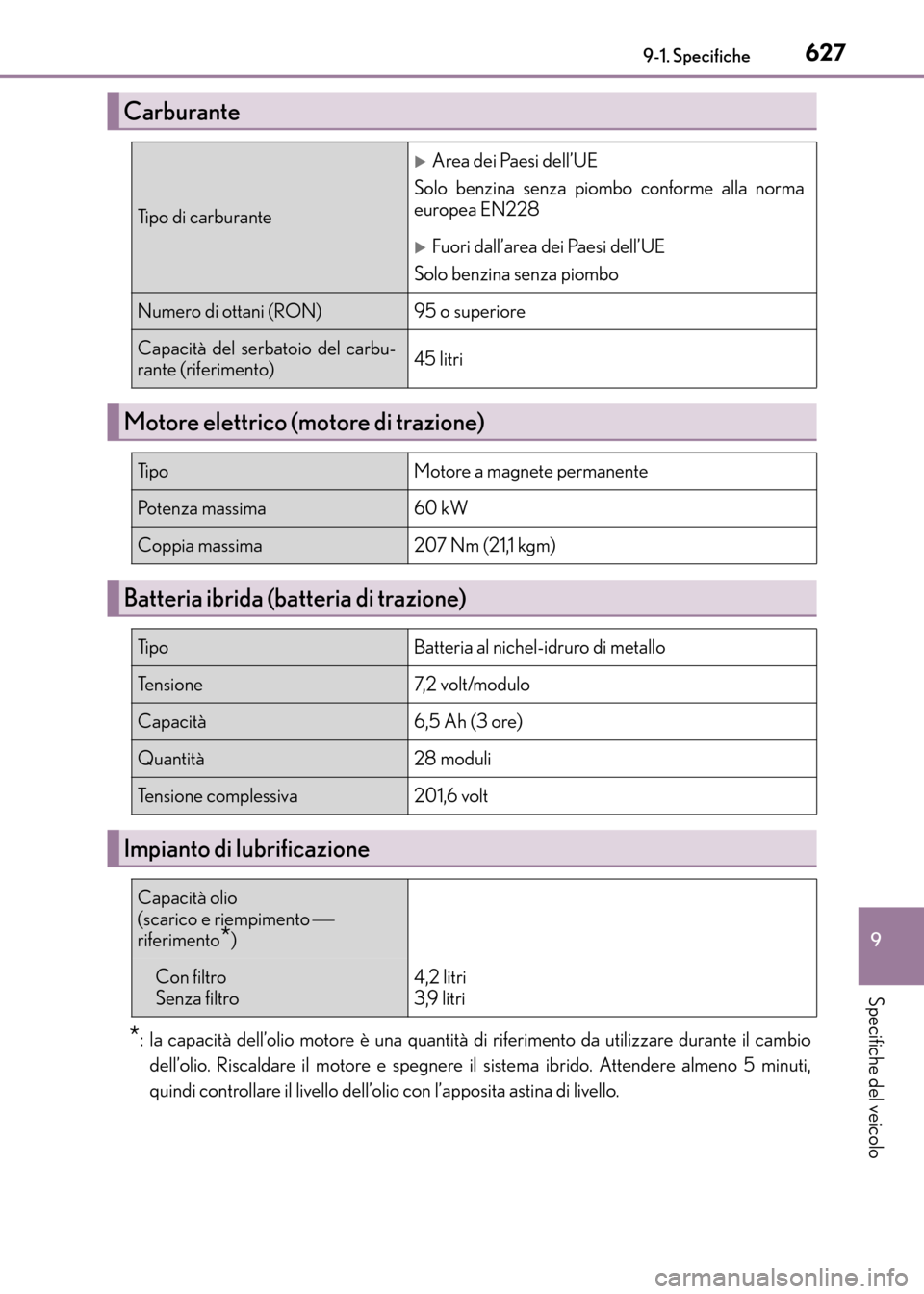

627
9
9-1. Specifiche
Specifiche del veicolo
CT200h_OM_OM99N10L_(EL)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cambio
dell’olio. Riscaldare il motore e spegnere il sistema ibrido. Attendere almeno 5 minuti,
quindi controllare il livello dell’olio con l’apposita astina di livello.
Carburante
Tipo di carburante
XArea dei Paesi dell’UE
Solo benzina senza piombo conforme alla norma
europea EN228
XFuori dall’area dei Paesi dell’UE
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio del carbu-
rante (riferimento)45 litri
Motore elettrico (motore di trazione)
Ti p oMotore a magnete permanente
Potenza massima60 kW
Coppia massima207 Nm (21,1 kgm)
Batteria ibrida (batteria di trazione)
Ti p oBatteria al nichel-idruro di metallo
Te n s i o n e7, 2 v o l t /m o d u l o
Capacità6,5 Ah (3 ore)
Quantità28 moduli
Tensione complessiva201,6 volt
Impianto di lubrificazione
Capacità olio
(scarico e riempimento 
riferimento
*)
Con filtro
Senza filtro4,2 litri
3,9 litri
CT200h_OM_OM99N10L_(EL).book Page 627 Thursday, April 14, 201 6 9:14 AM

6289-1. Specifiche
CT200h_OM_OM99N10L_(EL)■

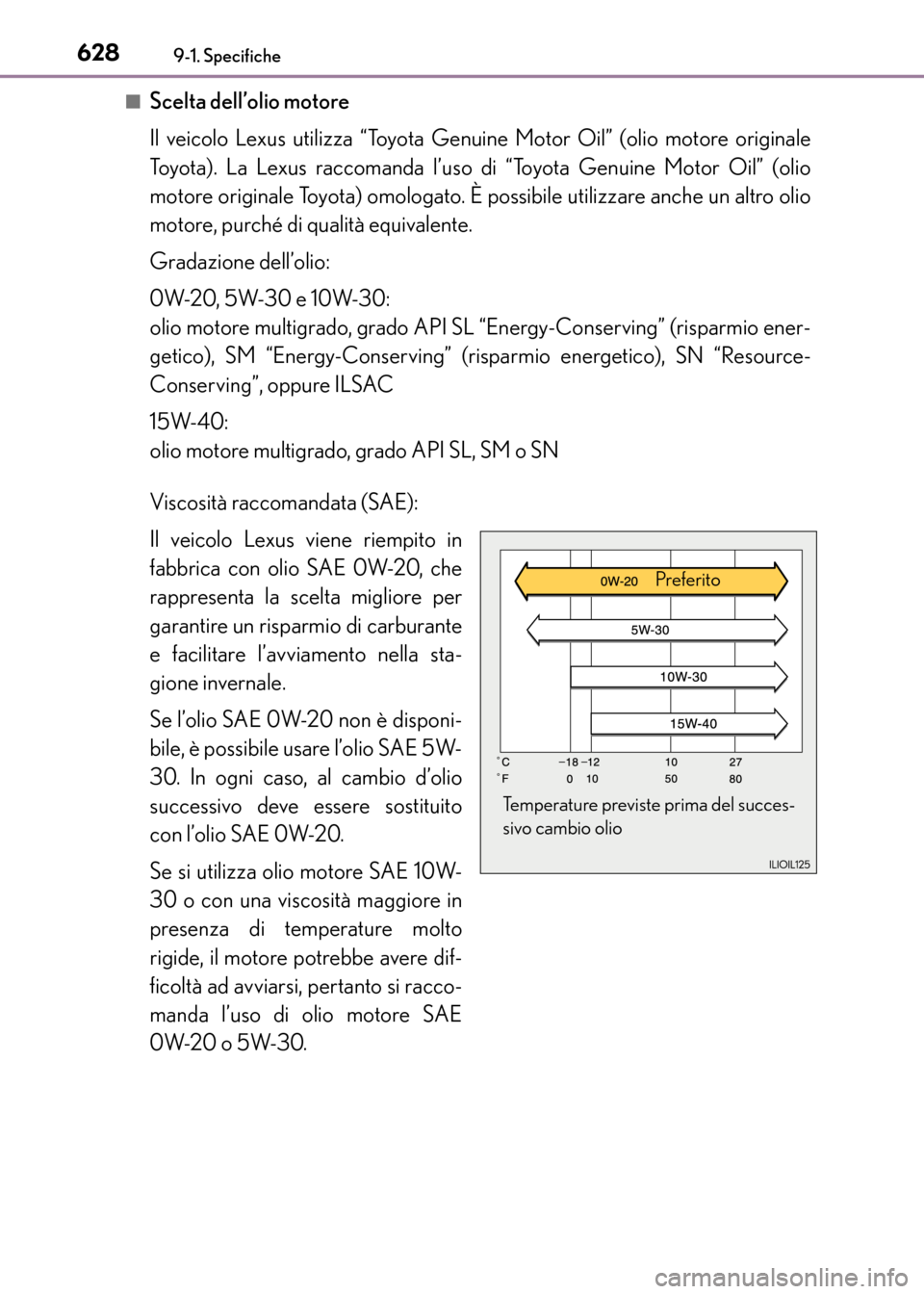

Scelta dell’olio motore
Il veicolo Lexus utilizza “Toyota Genuine Motor Oil” (olio motore originale
Toyota). La Lexus raccomanda l’uso di “Toyota Genuine Motor Oil” (olio
motore originale Toyota) omologato. È possibile utilizzare anche un altro olio
motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
olio motore multigrado, grado API SL “Energy-Conserving” (risparmio ener-
getico), SM “Energy-Conserving” (risparmio energetico), SN “Resource-
Conserving”, oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM o SN
Viscosità raccomandata (SAE):
Il veicolo Lexus viene riempito in
fabbrica con olio SAE 0W-20, che
rappresenta la scelta migliore per
garantire un risparmio di carburante
e facilitare l’avviamento nella sta-
gione invernale.
Se l’olio SAE 0W-20 non è disponi-
bile, è possibile usare l’olio SAE 5W-
30. In ogni caso, al cambio d’olio
successivo deve essere sostituito
con l’olio SAE 0W-20.
Se si utilizza olio motore SAE 10W-
30 o con una viscosità maggiore in
presenza di temperature molto
rigide, il motore potrebbe avere dif-
ficoltà ad avviarsi, pertanto si racco-
manda l’uso di olio motore SAE
0W-20 o 5W-30.
Temperature previste prima del succes-
sivo cambio olio
Preferito
CT200h_OM_OM99N10L_(EL).book Page 628 Thursday, April 14, 201
6 9:14 AM

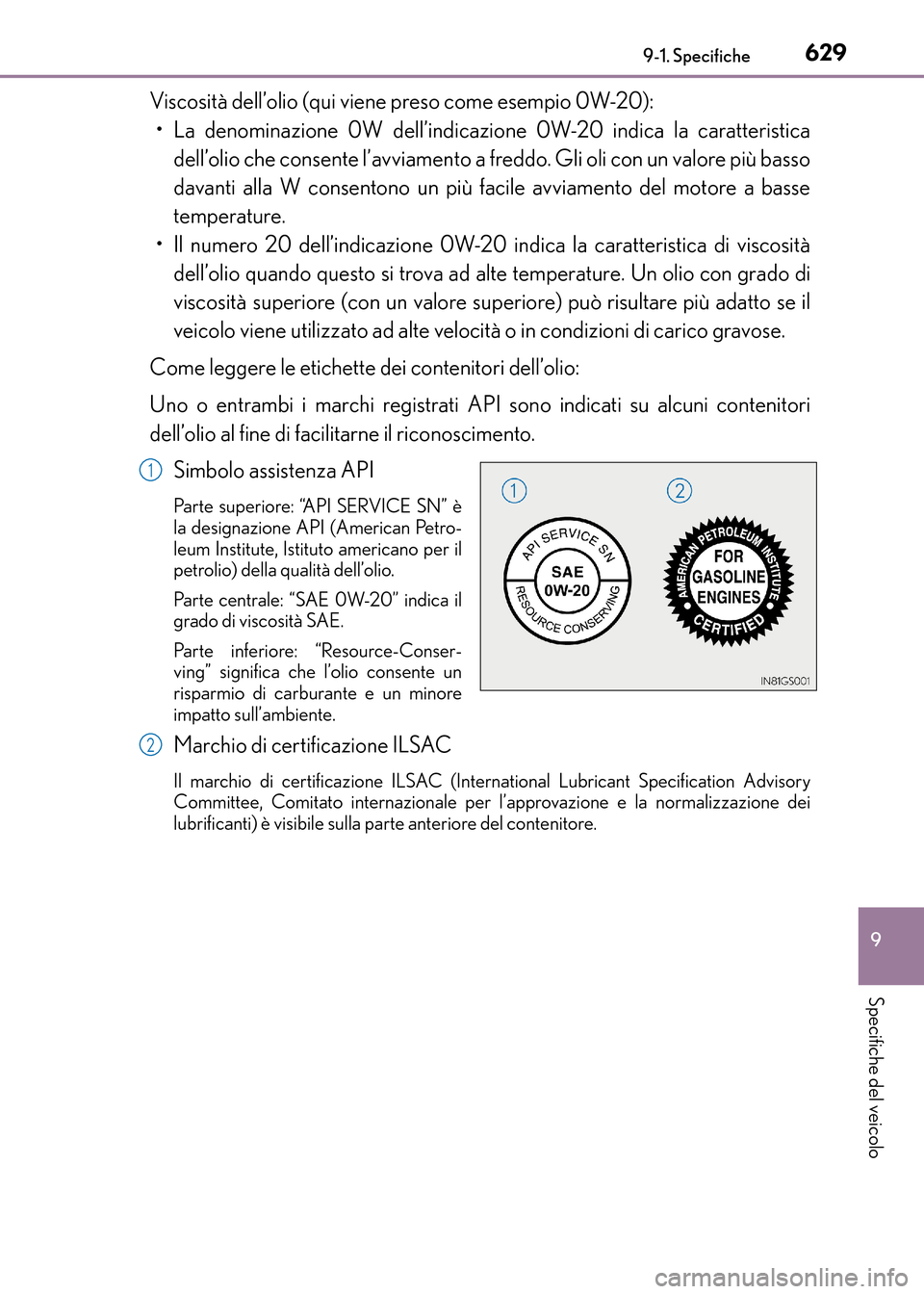

629
9
9-1. Specifiche
Specifiche del veicolo
CT200h_OM_OM99N10L_(EL)
Viscosità dell’olio (qui viene preso come esempio 0W-20):
• La denominazione 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità dell’olio quando questo si trova ad alte temperature. Un olio con grado di
viscosità superiore (con un valore superiore) può risultare più adatto se il
veicolo viene utilizzato ad alte velocità o in condizioni di carico gravose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento. Simbolo assistenza API
Parte superiore: “API SERVICE SN” è
la designazione API (American Petro-
leum Institute, Istituto americano per il
petrolio) della qualità dell’olio.
Parte centrale: “SAE 0W-20” indica il
grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2
CT200h_OM_OM99N10L_(EL).book Page 629 Thursday, April 14, 201 6 9:14 AM

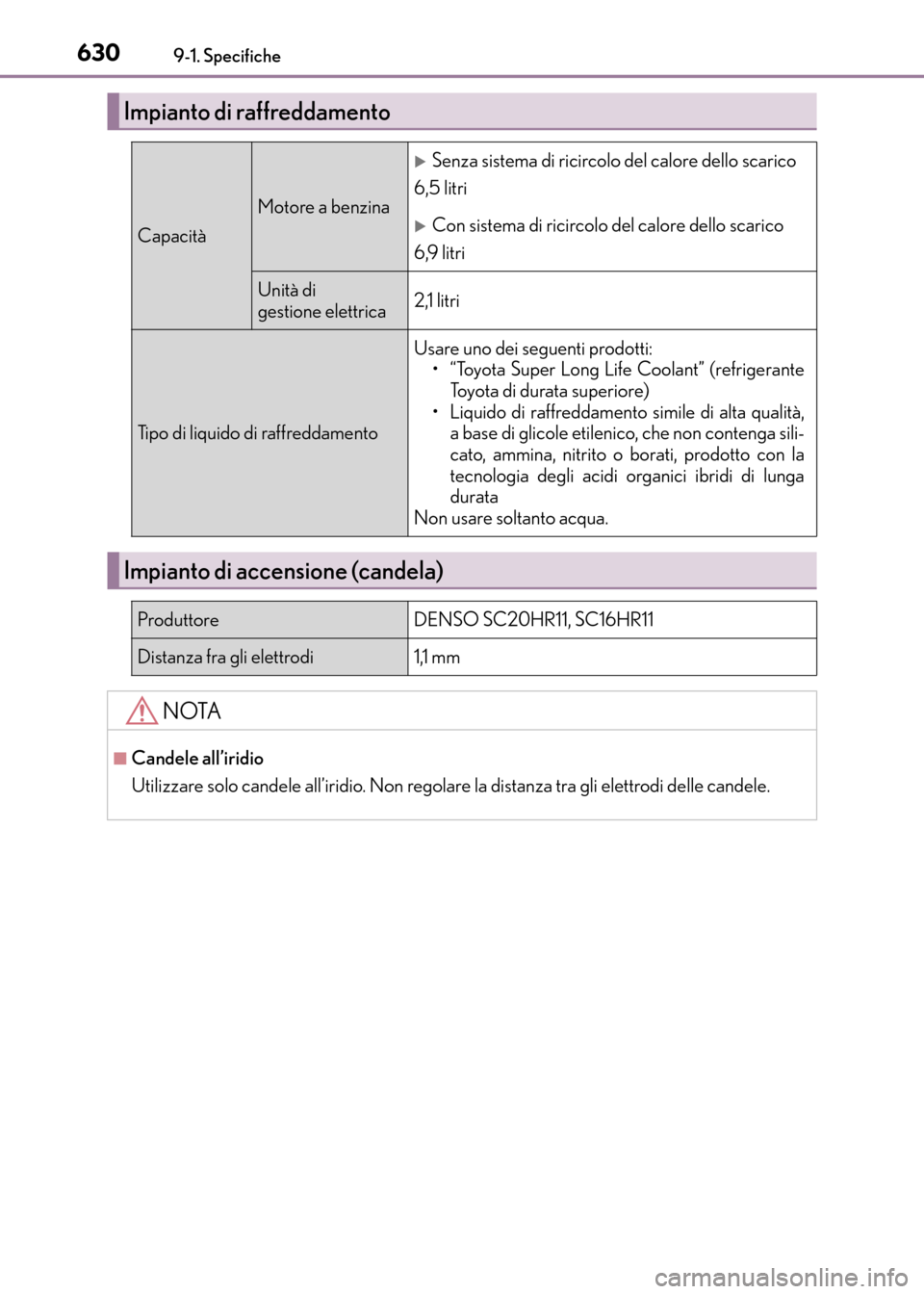

6309-1. Specifiche
CT200h_OM_OM99N10L_(EL)
Impianto di raffreddamento
Capacità
Motore a benzina
XSenza sistema di ricircolo del calore dello scarico
6,5 litri
XCon sistema di ricircolo del calore dello scarico
6,9 litri
Unità di
gestione elettrica2,1 litri
Tipo di liquido di raffreddamento
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Liquido di raffreddamento simile di alta qualità, a base di glicole etilenico, che non contenga sili-
cato, ammina, nitrito o borati, prodotto con la
tecnologia degli acidi organici ibridi di lunga
durata
Non usare soltanto acqua.
Impianto di accensione (candela)
ProduttoreDENSO SC20HR11, SC16HR11
Distanza fra gli elettrodi1,1 mm
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle candele.
