MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

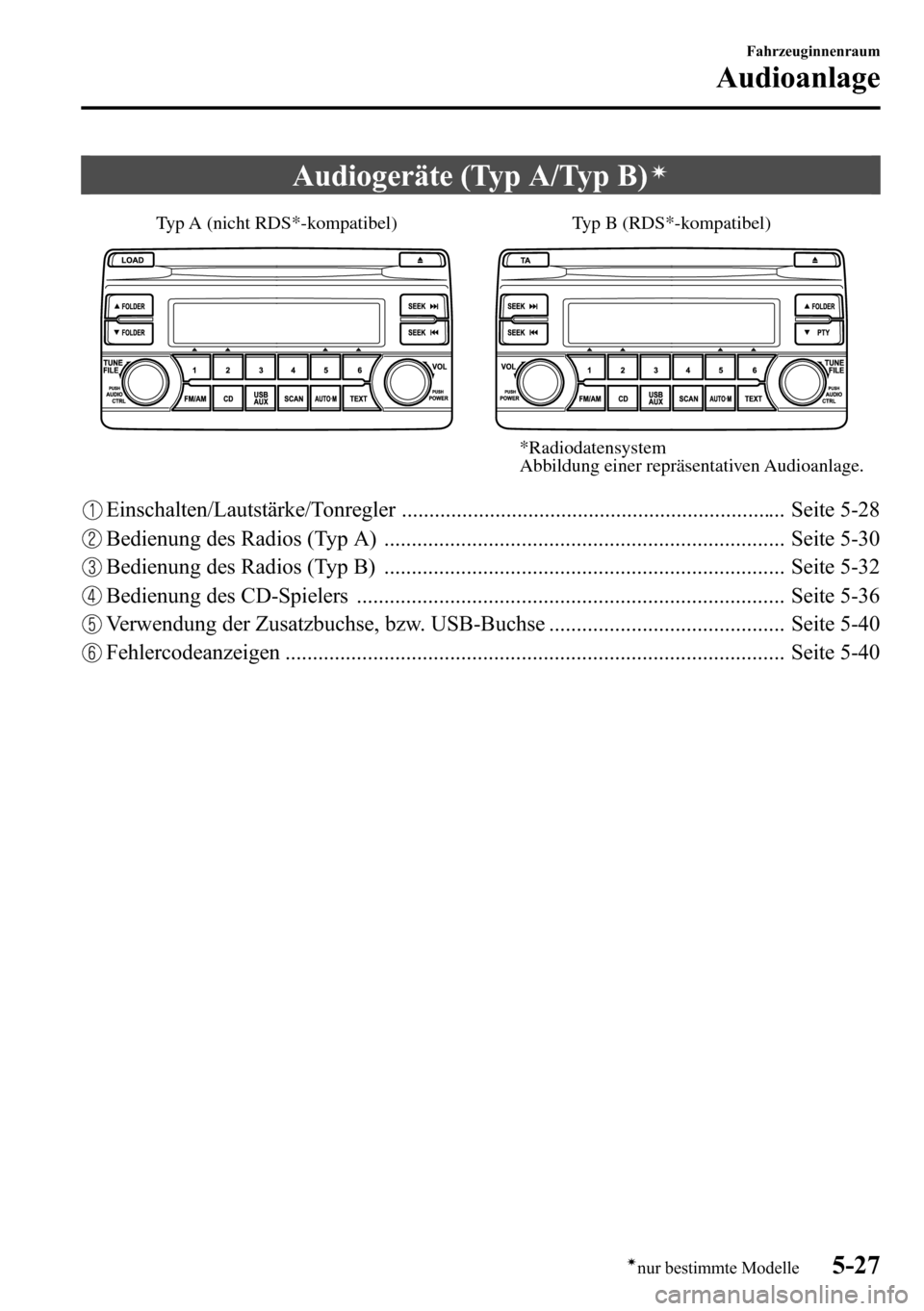

Audiogeräte (Typ A/Typ B)í
Typ B (RDS*-kompatibel) Typ A (nicht RDS*-kompatibel)
*Radiodatensystem
Abbildung einer repräsentativen Audioanlage.
Einschalten/Lautstärke/Tonregler ...................................................................... Seite 5-28
Bedienung des Radios (Typ A) ......................................................................... Seite 5-30
Bedienung des Radios (Typ B) ......................................................................... Seite 5-32
Bedienung des CD-Spielers .............................................................................. Seite 5-36
Verwendung der Zusatzbuchse, bzw. USB-Buchse ........................................... Seite 5-40
Fehlercodeanzeigen ........................................................................................... Seite 5-40
Fahrzeuginnenraum
Audioanlage
5-27ínur bestimmte Modelle

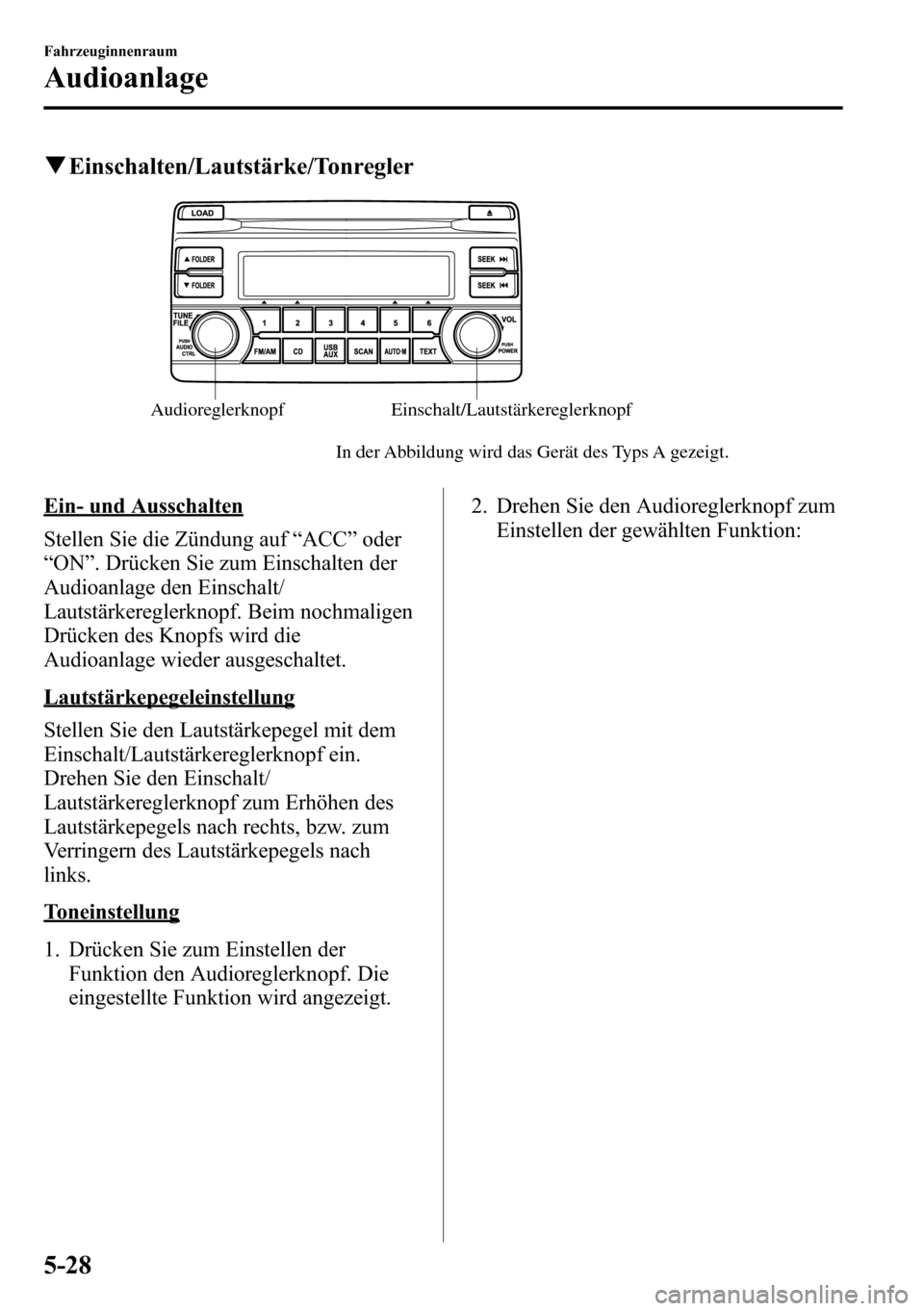

qEinschalten/Lautstärke/Tonregler
AudioreglerknopfEinschalt/Lautstärkereglerknopf
In der Abbildung wird das Gerät des Typs A gezeigt.
Ein- und Ausschalten
Stellen Sie die Zündung auf“ACC”oder
“ON”. Drücken Sie zum Einschalten der
Audioanlage den Einschalt/
Lautstärkereglerknopf. Beim nochmaligen
Drücken des Knopfs wird die
Audioanlage wieder ausgeschaltet.
Lautstärkepegeleinstellung
Stellen Sie den Lautstärkepegel mit dem
Einschalt/Lautstärkereglerknopf ein.
Drehen Sie den Einschalt/
Lautstärkereglerknopf zum Erhöhen des
Lautstärkepegels nach rechts, bzw. zum
Verringern des Lautstärkepegels nach
links.
Toneinstellung
1. Drücken Sie zum Einstellen der
Funktion den Audioreglerknopf. Die
eingestellte Funktion wird angezeigt.2. Drehen Sie den Audioreglerknopf zum
Einstellen der gewählten Funktion:
5-28
Fahrzeuginnenraum
Audioanlage

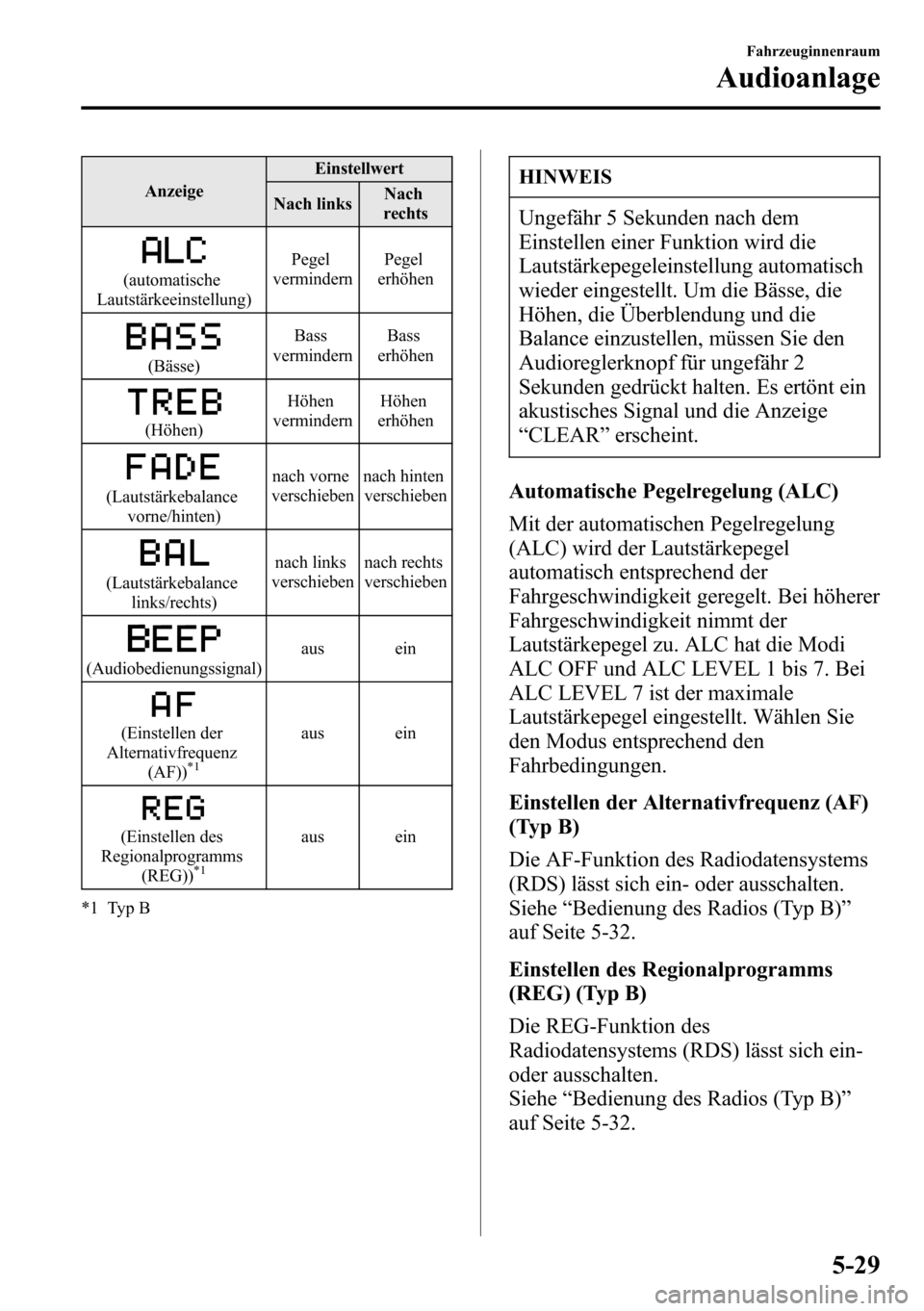

AnzeigeEinstellwert
Nach linksNach
rechts
(automatische
Lautstärkeeinstellung)Pegel
vermindernPegel
erhöhen
(Bässe)Bass
vermindernBass
erhöhen
(Höhen)Höhen
vermindernHöhen
erhöhen
(Lautstärkebalance
vorne/hinten)nach vorne
verschiebennach hinten
verschieben
(Lautstärkebalance
links/rechts)nach links
verschiebennach rechts
verschieben
(Audiobedienungssignal)aus ein
(Einstellen der
Alternativfrequenz
(AF))
*1
aus ein
(Einstellen des
Regionalprogramms
(REG))
*1
aus ein
*1 Typ B
HINWEIS
Ungefähr 5 Sekunden nach dem
Einstellen einer Funktion wird die
Lautstärkepegeleinstellung automatisch
wieder eingestellt. Um die Bässe, die
Höhen, die Überblendung und die
Balance einzustellen, müssen Sie den
Audioreglerknopf für ungefähr 2
Sekunden gedrückt halten. Es ertönt ein
akustisches Signal und die Anzeige
“CLEAR”erscheint.
Automatische Pegelregelung (ALC)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel
automatisch entsprechend der
Fahrgeschwindigkeit geregelt. Bei höherer
Fahrgeschwindigkeit nimmt der
Lautstärkepegel zu. ALC hat die Modi
ALC OFF und ALC LEVEL 1 bis 7. Bei
ALC LEVEL 7 ist der maximale
Lautstärkepegel eingestellt. Wählen Sie
den Modus entsprechend den
Fahrbedingungen.
Einstellen der Alternativfrequenz (AF)
(Typ B)
Die AF-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe“Bedienung des Radios (Typ B)”
auf Seite 5-32.
Einstellen des Regionalprogramms
(REG) (Typ B)
Die REG-Funktion des
Radiodatensystems (RDS) lässt sich ein-
oder ausschalten.
Siehe“Bedienung des Radios (Typ B)”
auf Seite 5-32.
Fahrzeuginnenraum
Audioanlage
5-29

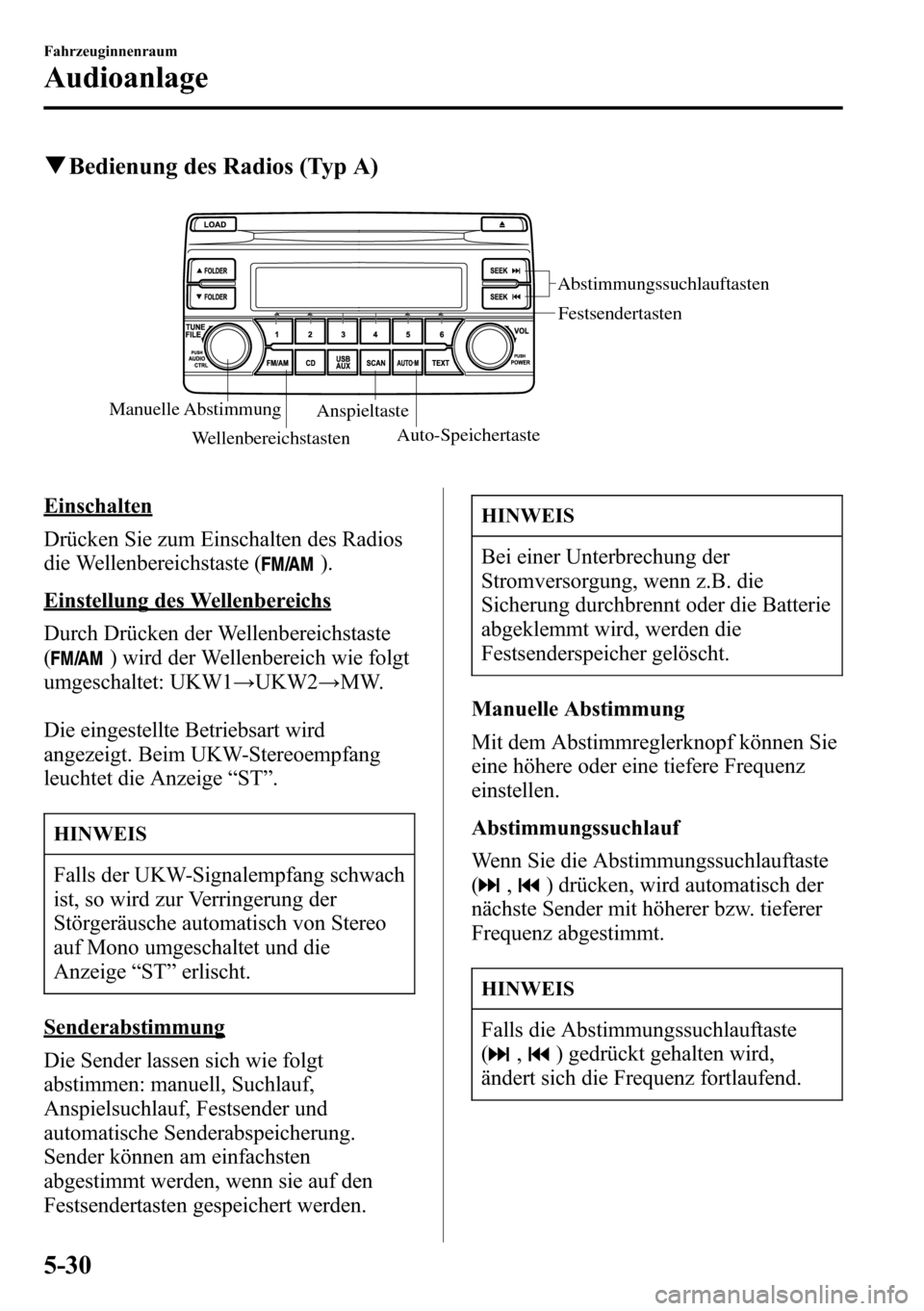

qBedienung des Radios (Typ A)
Manuelle AbstimmungAnspieltaste
WellenbereichstastenAuto-Speichertaste
Abstimmungssuchlauftasten
Festsendertasten
Einschalten
Drücken Sie zum Einschalten des Radios
die Wellenbereichstaste (
).
Einstellung des Wellenbereichs
Durch Drücken der Wellenbereichstaste
(
) wird der Wellenbereich wie folgt
umgeschaltet: UKW1→UKW2→MW.
Die eingestellte Betriebsart wird
angezeigt. Beim UKW-Stereoempfang
leuchtet die Anzeige“ST”.
HINWEIS
Falls der UKW-Signalempfang schwach
ist, so wird zur Verringerung der
Störgeräusche automatisch von Stereo
auf Mono umgeschaltet und die
Anzeige“ST”erlischt.
Senderabstimmung
Die Sender lassen sich wie folgt
abstimmen: manuell, Suchlauf,
Anspielsuchlauf, Festsender und
automatische Senderabspeicherung.
Sender können am einfachsten
abgestimmt werden, wenn sie auf den
Festsendertasten gespeichert werden.
HINWEIS
Bei einer Unterbrechung der
Stromversorgung, wenn z.B. die
Sicherung durchbrennt oder die Batterie
abgeklemmt wird, werden die
Festsenderspeicher gelöscht.
Manuelle Abstimmung
Mit dem Abstimmreglerknopf können Sie
eine höhere oder eine tiefere Frequenz
einstellen.
Abstimmungssuchlauf
Wenn Sie die Abstimmungssuchlauftaste
(
,) drücken, wird automatisch der
nächste Sender mit höherer bzw. tieferer
Frequenz abgestimmt.
HINWEIS
Falls die Abstimmungssuchlauftaste
(
,) gedrückt gehalten wird,
ändert sich die Frequenz fortlaufend.
5-30
Fahrzeuginnenraum
Audioanlage

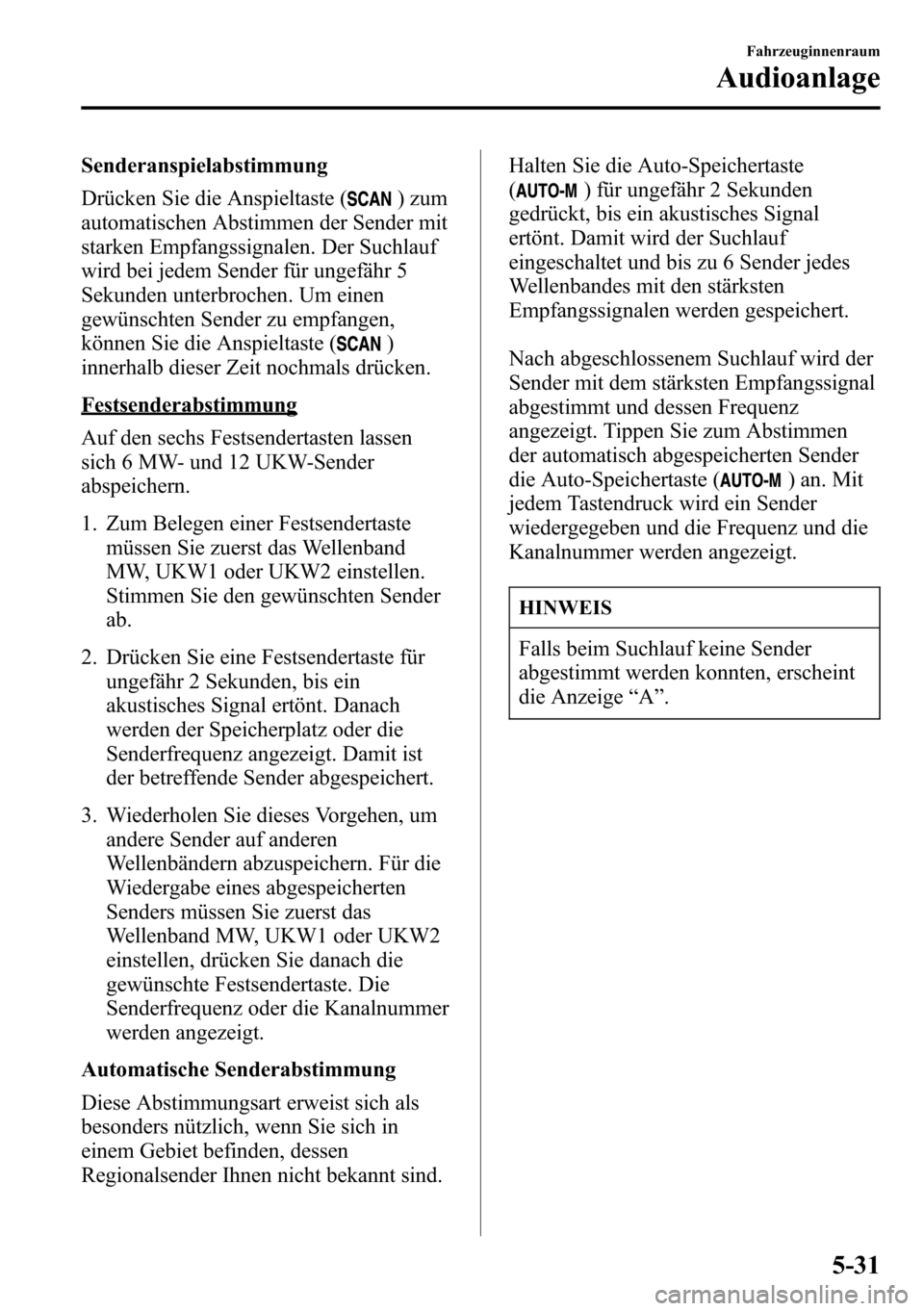

Senderanspielabstimmung
Drücken Sie die Anspieltaste (
)zum
automatischen Abstimmen der Sender mit
starken Empfangssignalen. Der Suchlauf
wird bei jedem Sender für ungefähr 5
Sekunden unterbrochen. Um einen
gewünschten Sender zu empfangen,
können Sie die Anspieltaste (
)
innerhalb dieser Zeit nochmals drücken.
Festsenderabstimmung
Auf den sechs Festsendertasten lassen
sich 6 MW- und 12 UKW-Sender
abspeichern.
1. Zum Belegen einer Festsendertaste
müssen Sie zuerst das Wellenband
MW, UKW1 oder UKW2 einstellen.
Stimmen Sie den gewünschten Sender
ab.
2. Drücken Sie eine Festsendertaste für
ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt. Danach
werden der Speicherplatz oder die
Senderfrequenz angezeigt. Damit ist
der betreffende Sender abgespeichert.
3. Wiederholen Sie dieses Vorgehen, um
andere Sender auf anderen
Wellenbändern abzuspeichern. Für die
Wiedergabe eines abgespeicherten
Senders müssen Sie zuerst das
Wellenband MW, UKW1 oder UKW2
einstellen, drücken Sie danach die
gewünschte Festsendertaste. Die
Senderfrequenz oder die Kanalnummer
werden angezeigt.
Automatische Senderabstimmung
Diese Abstimmungsart erweist sich als
besonders nützlich, wenn Sie sich in
einem Gebiet befinden, dessen
Regionalsender Ihnen nicht bekannt sind.Halten Sie die Auto-Speichertaste
(
) für ungefähr 2 Sekunden
gedrückt, bis ein akustisches Signal
ertönt. Damit wird der Suchlauf
eingeschaltet und bis zu 6 Sender jedes
Wellenbandes mit den stärksten
Empfangssignalen werden gespeichert.
Nach abgeschlossenem Suchlauf wird der
Sender mit dem stärksten Empfangssignal
abgestimmt und dessen Frequenz
angezeigt. Tippen Sie zum Abstimmen
der automatisch abgespeicherten Sender
die Auto-Speichertaste (
) an. Mit
jedem Tastendruck wird ein Sender
wiedergegeben und die Frequenz und die
Kanalnummer werden angezeigt.
HINWEIS
Falls beim Suchlauf keine Sender
abgestimmt werden konnten, erscheint
die Anzeige“A”.
Fahrzeuginnenraum
Audioanlage
5-31

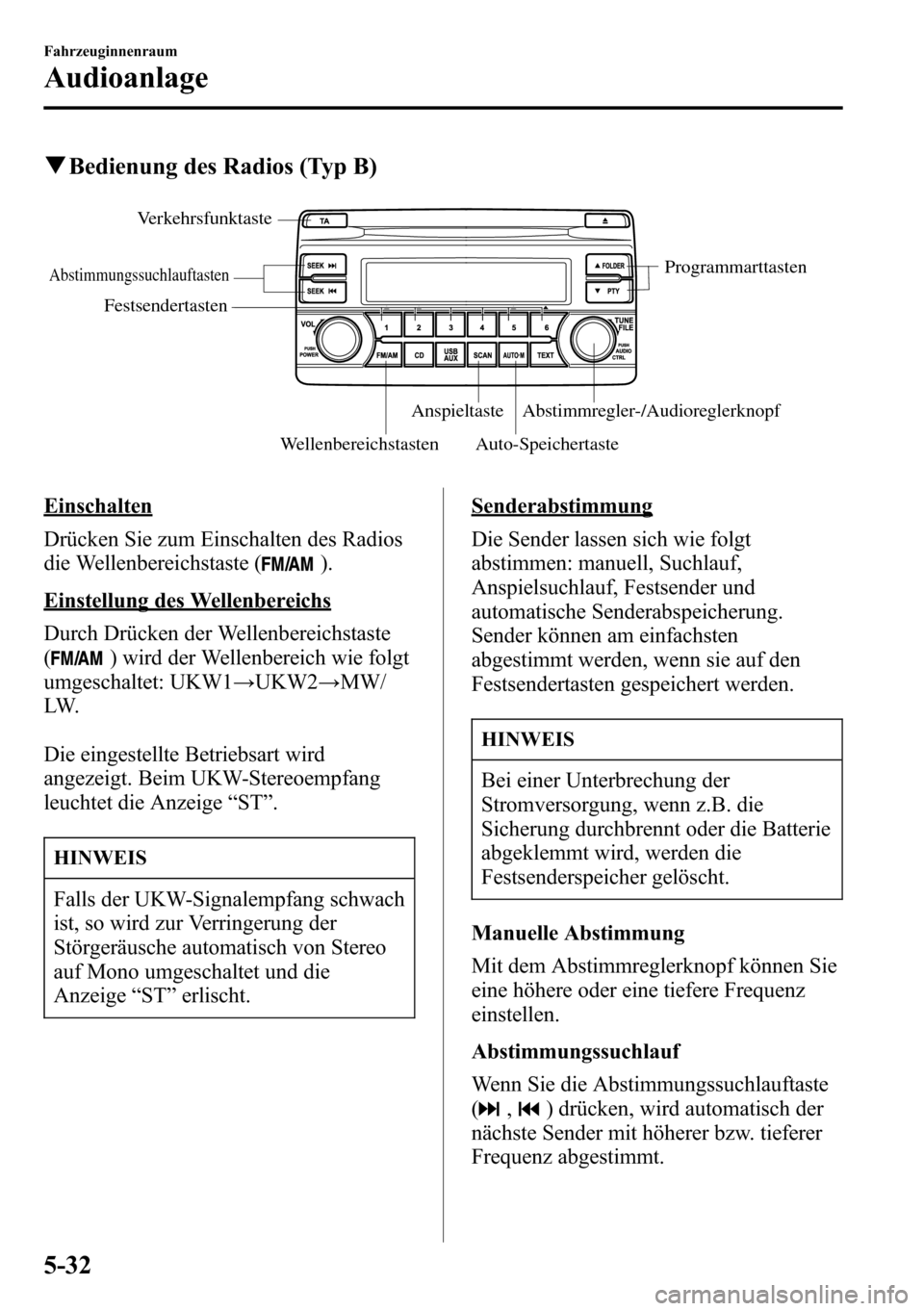

qBedienung des Radios (Typ B)
Verkehrsfunktaste
Abstimmungssuchlauftasten
WellenbereichstastenAnspieltaste
Auto-SpeichertasteAbstimmregler-/AudioreglerknopfProgrammarttasten
Festsendertasten
Einschalten
Drücken Sie zum Einschalten des Radios
die Wellenbereichstaste (
).
Einstellung des Wellenbereichs
Durch Drücken der Wellenbereichstaste
(
) wird der Wellenbereich wie folgt
umgeschaltet: UKW1→UKW2→MW/
LW.
Die eingestellte Betriebsart wird
angezeigt. Beim UKW-Stereoempfang
leuchtet die Anzeige“ST”.
HINWEIS
Falls der UKW-Signalempfang schwach
ist, so wird zur Verringerung der
Störgeräusche automatisch von Stereo
auf Mono umgeschaltet und die
Anzeige“ST”erlischt.
Senderabstimmung
Die Sender lassen sich wie folgt
abstimmen: manuell, Suchlauf,
Anspielsuchlauf, Festsender und
automatische Senderabspeicherung.
Sender können am einfachsten
abgestimmt werden, wenn sie auf den
Festsendertasten gespeichert werden.
HINWEIS
Bei einer Unterbrechung der
Stromversorgung, wenn z.B. die
Sicherung durchbrennt oder die Batterie
abgeklemmt wird, werden die
Festsenderspeicher gelöscht.
Manuelle Abstimmung
Mit dem Abstimmreglerknopf können Sie
eine höhere oder eine tiefere Frequenz
einstellen.
Abstimmungssuchlauf
Wenn Sie die Abstimmungssuchlauftaste
(
,) drücken, wird automatisch der
nächste Sender mit höherer bzw. tieferer
Frequenz abgestimmt.
5-32
Fahrzeuginnenraum
Audioanlage

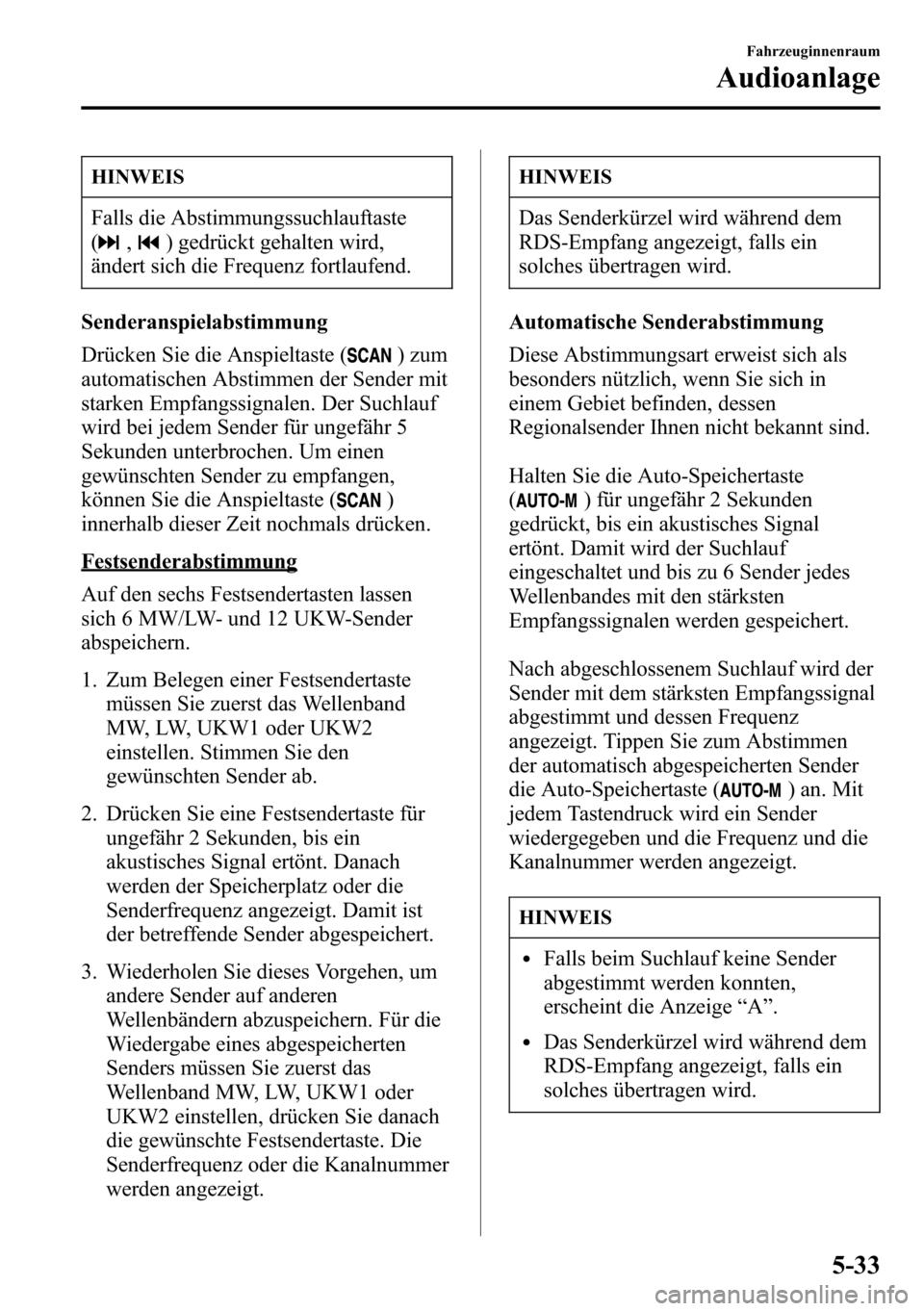

HINWEIS
Falls die Abstimmungssuchlauftaste
(
,) gedrückt gehalten wird,
ändert sich die Frequenz fortlaufend.
Senderanspielabstimmung
Drücken Sie die Anspieltaste (
)zum
automatischen Abstimmen der Sender mit
starken Empfangssignalen. Der Suchlauf
wird bei jedem Sender für ungefähr 5
Sekunden unterbrochen. Um einen
gewünschten Sender zu empfangen,
können Sie die Anspieltaste (
)
innerhalb dieser Zeit nochmals drücken.
Festsenderabstimmung
Auf den sechs Festsendertasten lassen
sich 6 MW/LW- und 12 UKW-Sender
abspeichern.
1. Zum Belegen einer Festsendertaste
müssen Sie zuerst das Wellenband
MW, LW, UKW1 oder UKW2
einstellen. Stimmen Sie den
gewünschten Sender ab.
2. Drücken Sie eine Festsendertaste für
ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt. Danach
werden der Speicherplatz oder die
Senderfrequenz angezeigt. Damit ist
der betreffende Sender abgespeichert.
3. Wiederholen Sie dieses Vorgehen, um
andere Sender auf anderen
Wellenbändern abzuspeichern. Für die
Wiedergabe eines abgespeicherten
Senders müssen Sie zuerst das
Wellenband MW, LW, UKW1 oder
UKW2 einstellen, drücken Sie danach
die gewünschte Festsendertaste. Die
Senderfrequenz oder die Kanalnummer
werden angezeigt.
HINWEIS
Das Senderkürzel wird während dem
RDS-Empfang angezeigt, falls ein
solches übertragen wird.
Automatische Senderabstimmung
Diese Abstimmungsart erweist sich als
besonders nützlich, wenn Sie sich in
einem Gebiet befinden, dessen
Regionalsender Ihnen nicht bekannt sind.
Halten Sie die Auto-Speichertaste
(
) für ungefähr 2 Sekunden
gedrückt, bis ein akustisches Signal
ertönt. Damit wird der Suchlauf
eingeschaltet und bis zu 6 Sender jedes
Wellenbandes mit den stärksten
Empfangssignalen werden gespeichert.
Nach abgeschlossenem Suchlauf wird der
Sender mit dem stärksten Empfangssignal
abgestimmt und dessen Frequenz
angezeigt. Tippen Sie zum Abstimmen
der automatisch abgespeicherten Sender
die Auto-Speichertaste (
) an. Mit
jedem Tastendruck wird ein Sender
wiedergegeben und die Frequenz und die
Kanalnummer werden angezeigt.
HINWEIS
lFalls beim Suchlauf keine Sender
abgestimmt werden konnten,
erscheint die Anzeige“A”.
lDas Senderkürzel wird während dem
RDS-Empfang angezeigt, falls ein
solches übertragen wird.
Fahrzeuginnenraum
Audioanlage
5-33

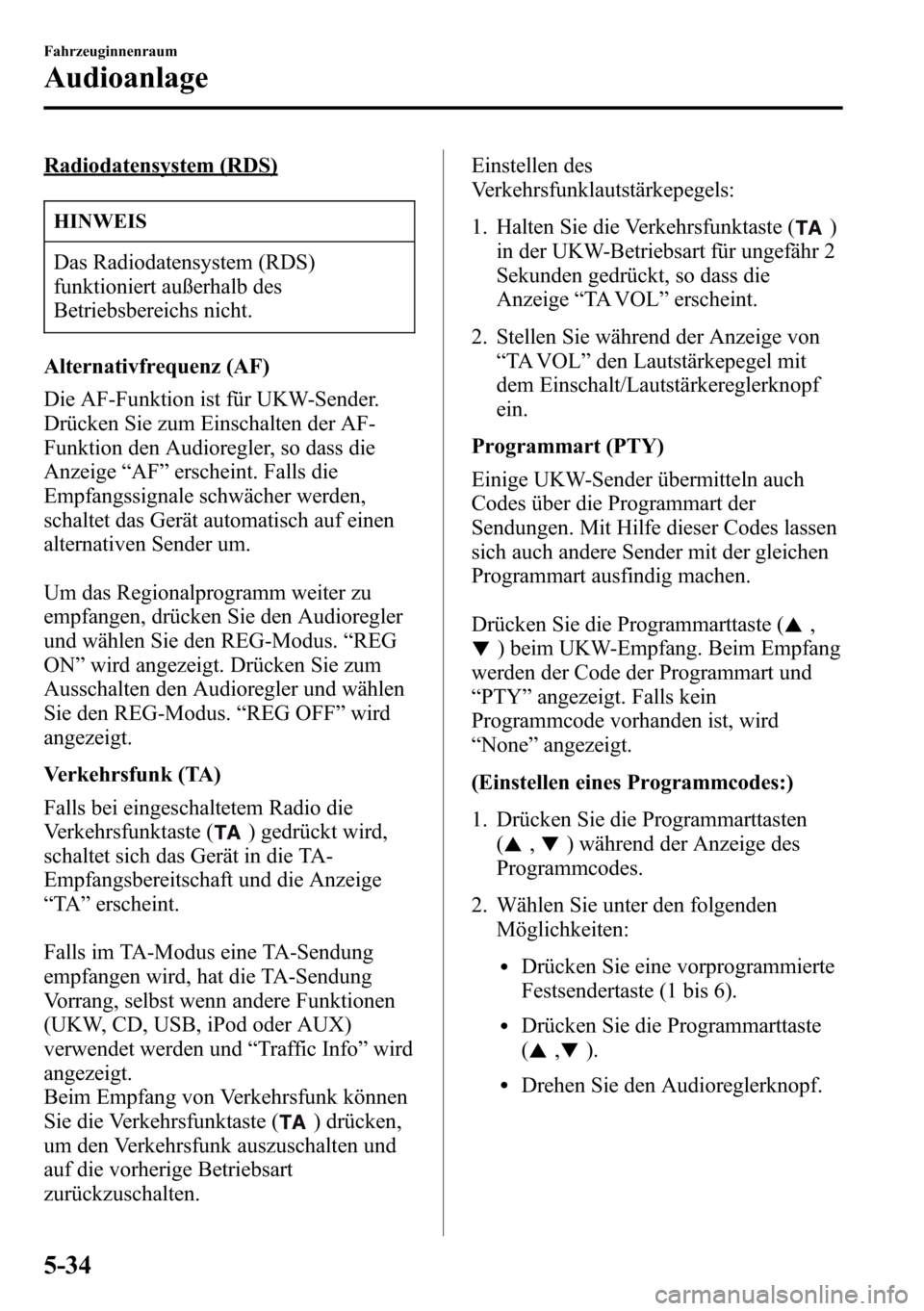

Radiodatensystem (RDS)
HINWEIS
Das Radiodatensystem (RDS)
funktioniert außerhalb des
Betriebsbereichs nicht.
Alternativfrequenz (AF)
Die AF-Funktion ist für UKW-Sender.
Drücken Sie zum Einschalten der AF-
Funktion den Audioregler, so dass die
Anzeige“AF”erscheint. Falls die
Empfangssignale schwächer werden,
schaltet das Gerät automatisch auf einen
alternativen Sender um.
Um das Regionalprogramm weiter zu
empfangen, drücken Sie den Audioregler
und wählen Sie den REG-Modus.“REG
ON”wird angezeigt. Drücken Sie zum
Ausschalten den Audioregler und wählen
Sie den REG-Modus.“REG OFF”wird
angezeigt.
Verkehrsfunk (TA)
Falls bei eingeschaltetem Radio die
Verkehrsfunktaste (
) gedrückt wird,
schaltet sich das Gerät in die TA-
Empfangsbereitschaft und die Anzeige
“TA”erscheint.
Falls im TA-Modus eine TA-Sendung
empfangen wird, hat die TA-Sendung
Vorrang, selbst wenn andere Funktionen
(UKW, CD, USB, iPod oder AUX)
verwendet werden und“Traffic Info”wird
angezeigt.
Beim Empfang von Verkehrsfunk können
Sie die Verkehrsfunktaste (
) drücken,
um den Verkehrsfunk auszuschalten und
auf die vorherige Betriebsart
zurückzuschalten.Einstellen des
Verkehrsfunklautstärkepegels:
1. Halten Sie die Verkehrsfunktaste (
)
in der UKW-Betriebsart für ungefähr 2
Sekunden gedrückt, so dass die
Anzeige“TA VOL”erscheint.
2. Stellen Sie während der Anzeige von
“TA VOL”den Lautstärkepegel mit
dem Einschalt/Lautstärkereglerknopf
ein.
Programmart (PTY)
Einige UKW-Sender übermitteln auch
Codes über die Programmart der
Sendungen. Mit Hilfe dieser Codes lassen
sich auch andere Sender mit der gleichen
Programmart ausfindig machen.
Drücken Sie die Programmarttaste (
,
) beim UKW-Empfang. Beim Empfang
werden der Code der Programmart und
“PTY”angezeigt. Falls kein
Programmcode vorhanden ist, wird
“None”angezeigt.
(Einstellen eines Programmcodes:)
1. Drücken Sie die Programmarttasten
(
,) während der Anzeige des
Programmcodes.
2. Wählen Sie unter den folgenden
Möglichkeiten:
lDrücken Sie eine vorprogrammierte
Festsendertaste (1 bis 6).
lDrücken Sie die Programmarttaste
(
,).
lDrehen Sie den Audioreglerknopf.
5-34
Fahrzeuginnenraum
Audioanlage

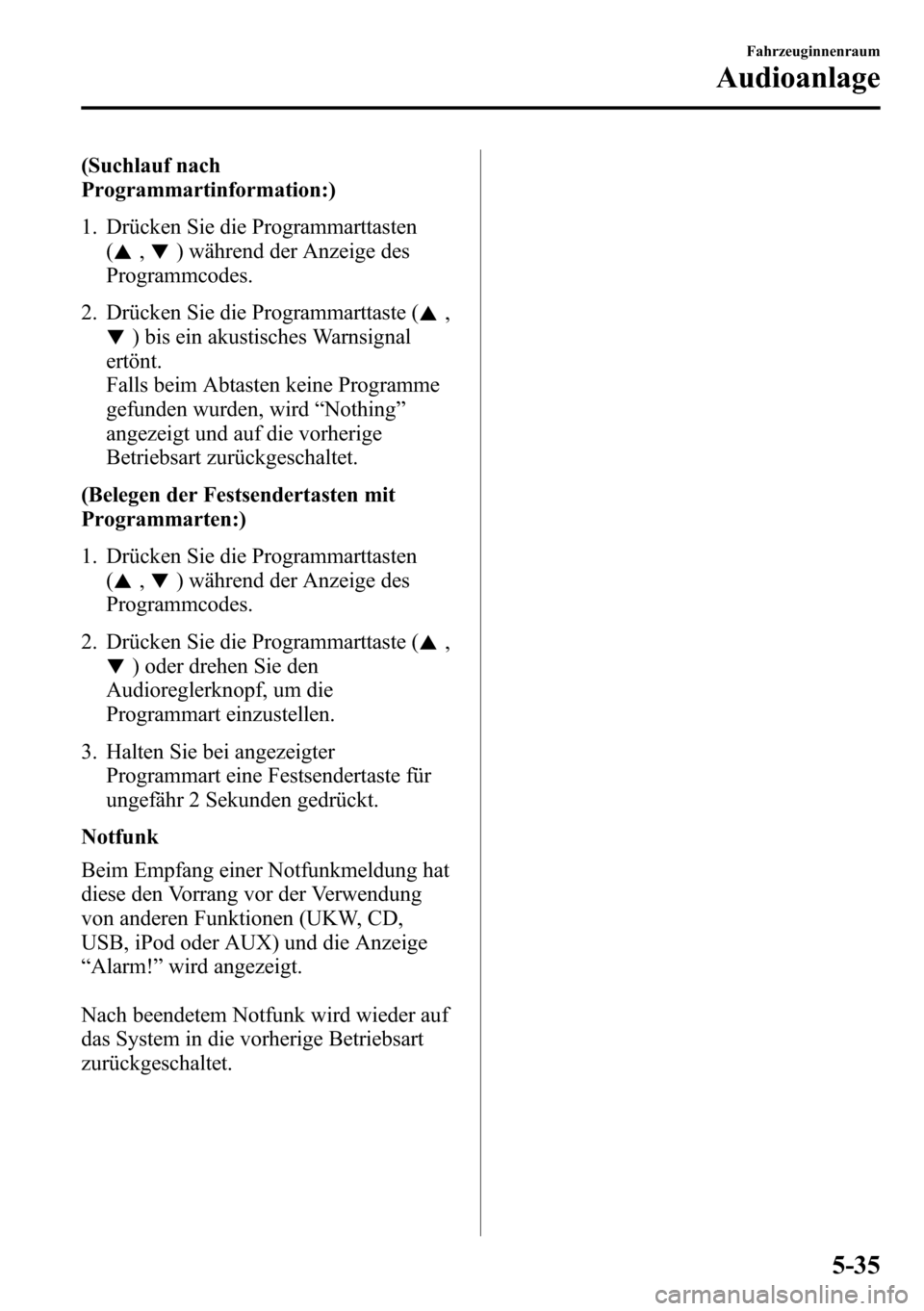

(Suchlauf nach
Programmartinformation:)
1. Drücken Sie die Programmarttasten
(
,) während der Anzeige des
Programmcodes.
2. Drücken Sie die Programmarttaste (
,
) bis ein akustisches Warnsignal
ertönt.
Falls beim Abtasten keine Programme
gefunden wurden, wird“Nothing”
angezeigt und auf die vorherige
Betriebsart zurückgeschaltet.
(Belegen der Festsendertasten mit
Programmarten:)
1. Drücken Sie die Programmarttasten
(
,) während der Anzeige des
Programmcodes.
2. Drücken Sie die Programmarttaste (
,
) oder drehen Sie den
Audioreglerknopf, um die
Programmart einzustellen.
3. Halten Sie bei angezeigter
Programmart eine Festsendertaste für
ungefähr 2 Sekunden gedrückt.
Notfunk
Beim Empfang einer Notfunkmeldung hat
diese den Vorrang vor der Verwendung
von anderen Funktionen (UKW, CD,
USB, iPod oder AUX) und die Anzeige
“Alarm!”wird angezeigt.
Nach beendetem Notfunk wird wieder auf
das System in die vorherige Betriebsart
zurückgeschaltet.
Fahrzeuginnenraum
Audioanlage
5-35

qBedienung des CD-Spielers
DateischeibeAnspieltaste
LadetasteZufallswiedergabetasteWiederholtasteCD-SchlitzCD-Auswurftaste
CD-WiedergabetasteTexttaste
Ordner ab-Taste Ordner auf-Taste
Titel auf/Vorspultaste
Titel ab/Rückspultaste
In der Abbildung wird das
Gerät des Typs A gezeigt.
Bauart Wiedergabedaten
Musik/MP3/WMA/
AAC CD-Spieler
lMusikdaten (CD-DA)
lMP3/WMA/AAC-Datei
HINWEIS
Falls sich auf einer CD sowohl
Musikdaten (CD-DA) als auch MP3/
WMA/AAC-Dateien befinden, hängt
die Wiedergabe von zwei oder drei
Dateiarten von der Aufzeichnungsart
ab.
Einschieben einer CD
Schieben Sie eine CD mit der
beschrifteten Seite nach oben gerichtet in
den Schlitz hinein. Die CD wird
automatisch geladen und die Wiedergabe
beginnt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der CD-Spieler zuerst die
Digitalsignale der CD einlesen muss.
Auswerfen einer CD
Drücken Sie die CD-Auswurftaste (
),
um die eingelegte CD auszuwerfen.
Wiedergabe
Drücken Sie die CD-Wiedergabetaste
(
), um mit der Wiedergabe der
eingelegten CD zu beginnen. Falls beim
Drücken der CD-Wiedergabetaste (
)
keine CD eingesetzt ist, blinkt die
Anzeige“NO DISC”.
HINWEIS
(Typ A)
Beim Drücken der Ladetaste (
)
wird die CD geladen und abgespielt.
Vorlauf/Rücklauf
Drücken Sie die Vorspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Vorwärtsrichtung wiederzugeben.
Drücken Sie die Rückspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Rückwärtsrichtung wiederzugeben.
5-36
Fahrzeuginnenraum
Audioanlage
