MAZDA MODEL CX-5 2013 Manuale del proprietario (in Italian)

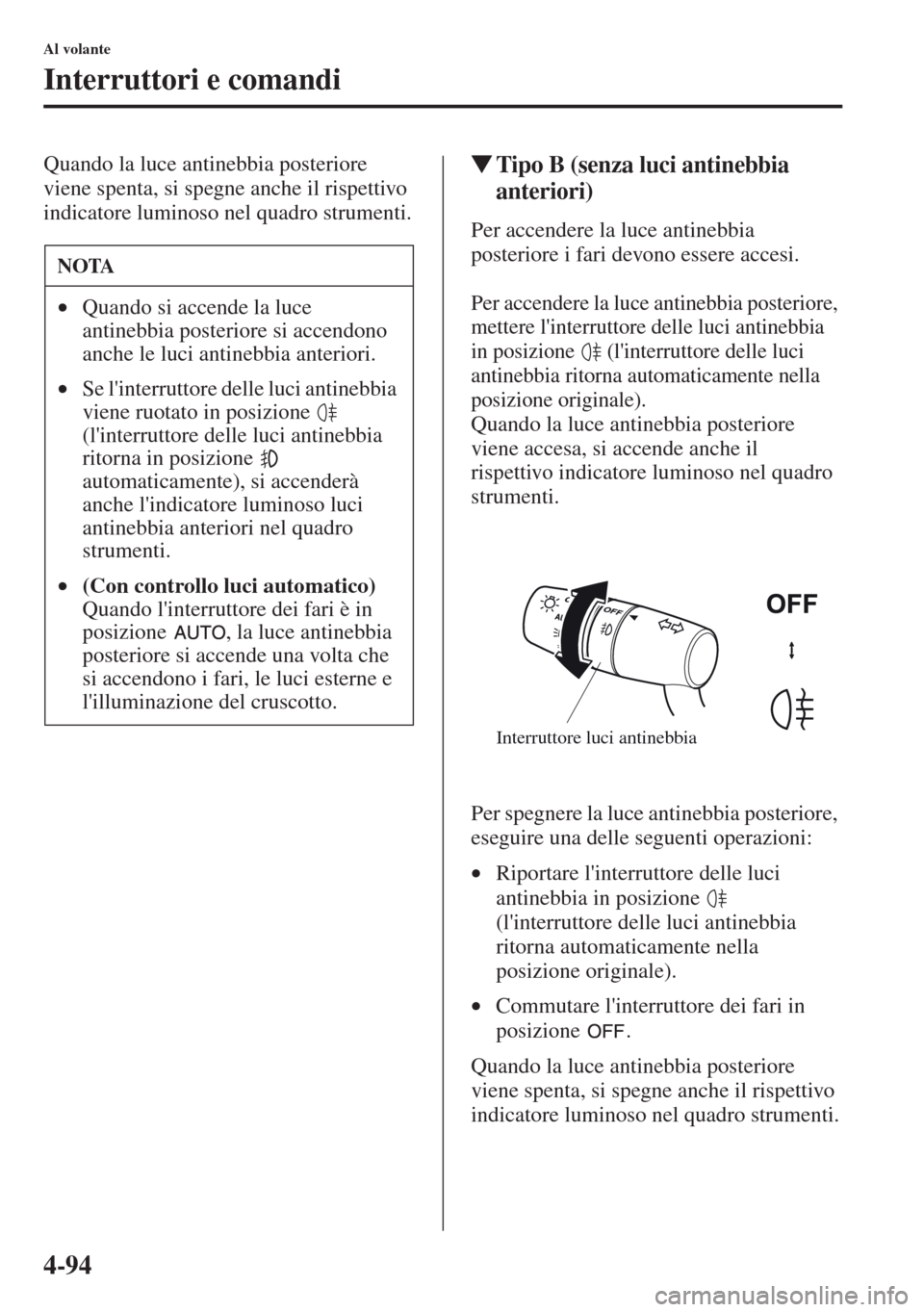

4-94
Al volante
Interruttori e comandi
Quando la luce antinebbia posteriore
viene spenta, si spegne anche il rispettivo
indicatore luminoso nel quadro strumenti.tTipo B (senza luci antinebbia
anteriori)
Per accendere la luce antinebbia
posteriore i fari devono essere accesi.
Per accendere la luce antinebbia posteriore,
mettere l'interruttore delle luci antinebbia
in posizione (l'interruttore delle luci
antinebbia ritorna automaticamente nella
posizione originale).
Quando la luce antinebbia posteriore
viene accesa, si accende anche il
rispettivo indicatore luminoso nel quadro
strumenti.
Per spegnere la luce antinebbia posteriore,
eseguire una delle seguent
i operazioni:
•Riportare l'interruttore delle luci
antinebbia in posizione
(l'interruttore delle luci antinebbia
ritorna automaticamente nella
posizione originale).
•Commutare l'interruttore dei fari in
posizione .
Quando la luce antinebbia posteriore
viene spenta, si spegne anche il rispettivo
indicatore luminoso nel quadro strumenti.
NOTA
•Quando si accende la luce
antinebbia posteriore si accendono
anche le luci antinebbia anteriori.
•Se l'interruttore delle luci antinebbia
viene ruotato in posizione
(l'interruttore delle luci antinebbia

ritorna in posizione
automaticamente), si accenderà
anche l'indicatore luminoso luci
antinebbia anteriori nel quadro
strumenti.
•(Con controllo luci automatico)

Quando l'interruttore dei fari è in
posizione , la luce antinebbia
posteriore si accende una volta che
si accendono i fari, le luci esterne e
l'illuminazione del cruscotto.
Interruttore luci antinebbia

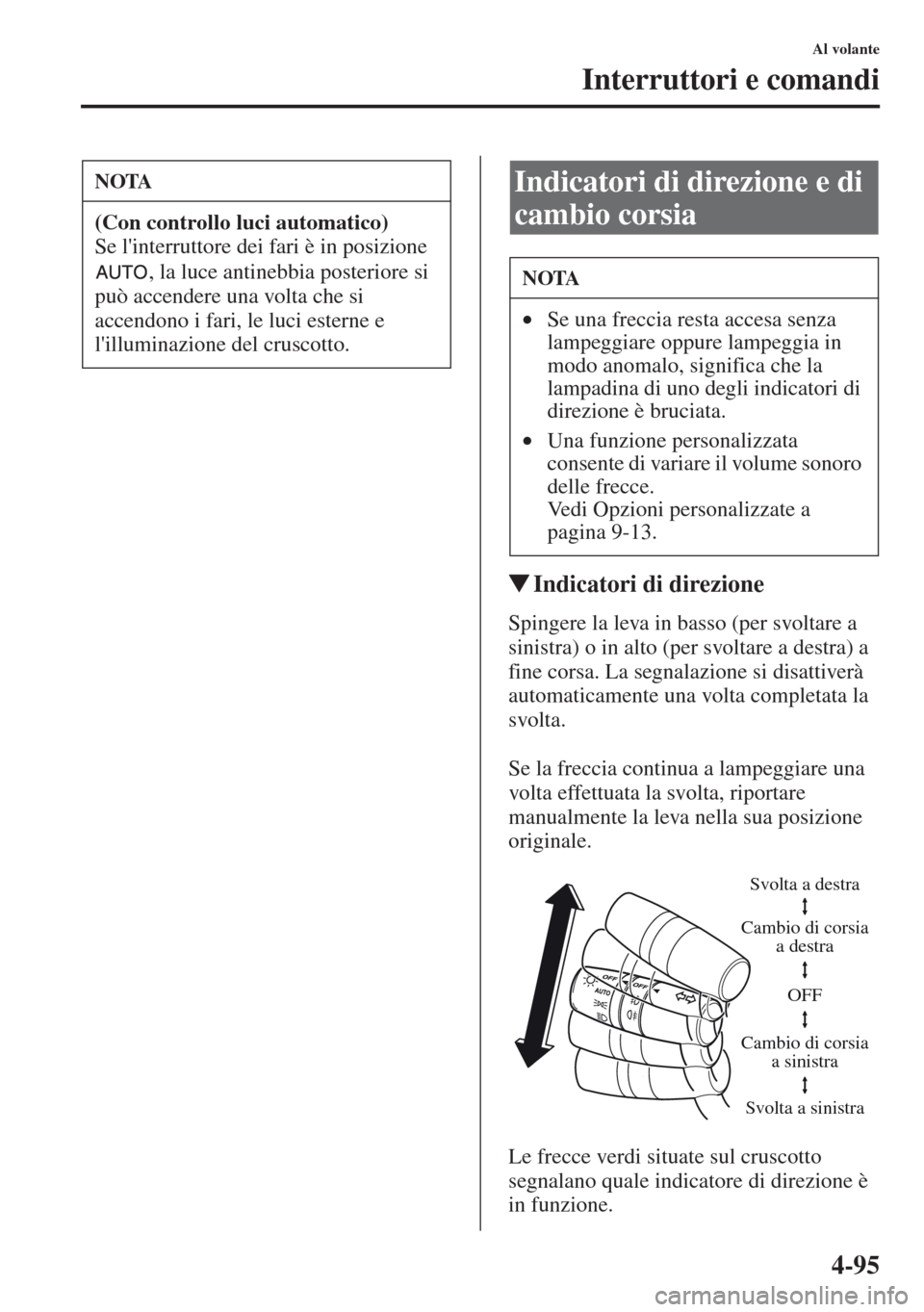

4-95
Al volante
Interruttori e comandi
tIndicatori di direzione
Spingere la leva in basso (per svoltare a
sinistra) o in alto (per svoltare a destra) a
fine corsa. La segnalazione si disattiverà
automaticamente una volta completata la
svolta.
Se la freccia continua a lampeggiare una
volta effettuata la svolta, riportare
manualmente la leva nella sua posizione
originale.
Le frecce verdi situate sul cruscotto
segnalano quale indicatore di direzione è
in funzione.
NOTA
(Con controllo luci automatico)
Se l'interruttore dei fari è in posizione
, la luce antinebbia posteriore si
può accendere una volta che si
accendono i fari, le luci esterne e
l'illuminazione del cruscotto.
Indicatori di direzione e di
cambio corsia
NOTA
•Se una freccia resta accesa senza
lampeggiare oppure lampeggia in
modo anomalo, significa che la
lampadina di uno degli indicatori di
direzione è bruciata.
•Una funzione personalizzata
consente di variare il volume sonoro
delle frecce.
Vedi Opzioni personalizzate a
pagina 9-13.
Svolta a destra
Svolta a sinistra Cambio di corsia
a destra
Cambio di corsia
a sinistraOFF

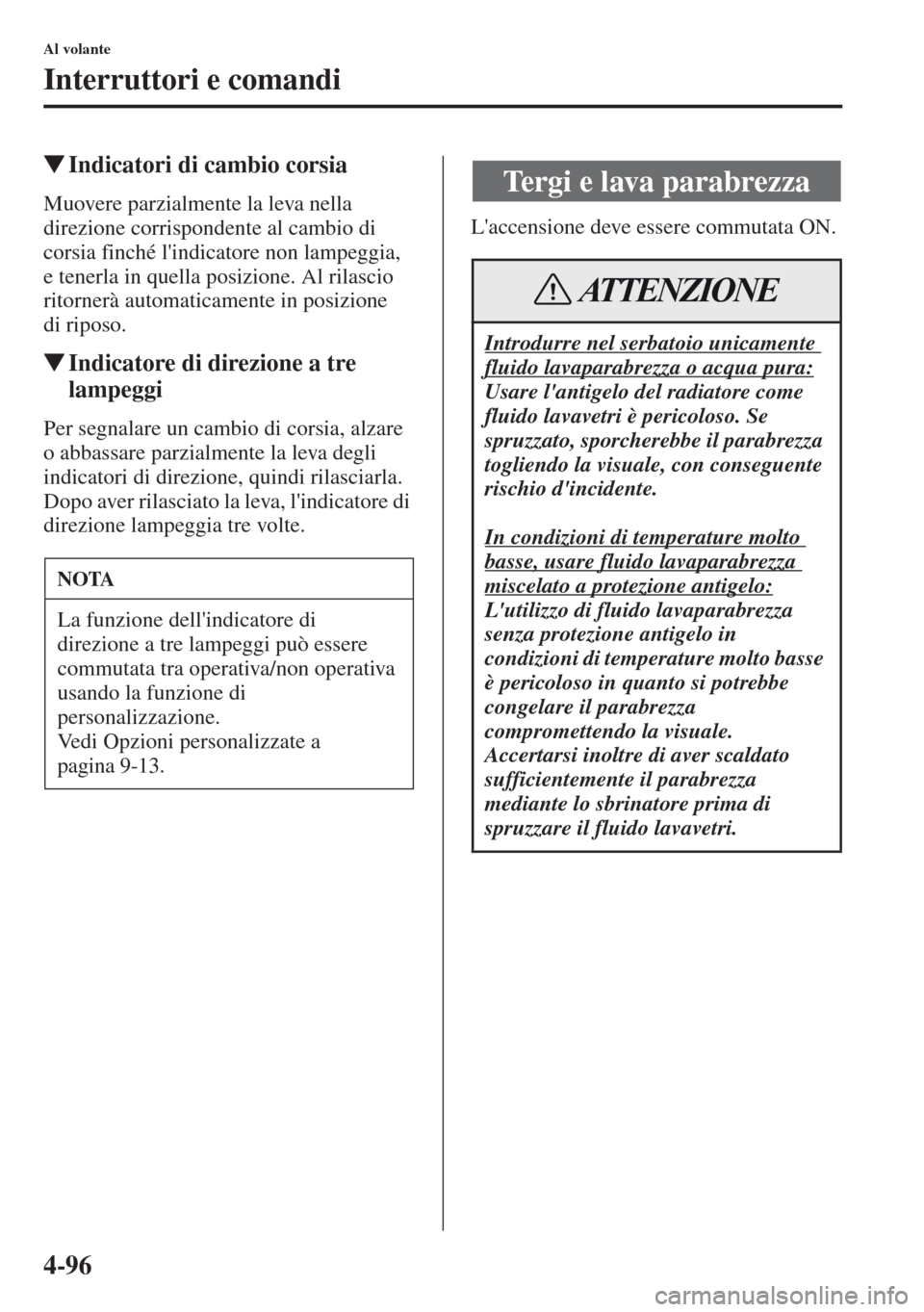

4-96
Al volante
Interruttori e comandi
tIndicatori di cambio corsia
Muovere parzialmente la leva nella
direzione corrispondente al cambio di
corsia finché l'indicatore non lampeggia,
e tenerla in quella posizione. Al rilascio
ritornerà automaticamente in posizione
di riposo.
tIndicatore di direzione a tre
lampeggi
Per segnalare un cambio di corsia, alzare
o abbassare parzialmente la leva degli
indicatori di direzione, quindi rilasciarla.
Dopo aver rilasciato la leva, l'indicatore di
direzione lampeggia tre volte.L'accensione deve essere commutata ON.
NOTA
La funzione dell'indicatore di
direzione a tre lampeggi può essere
commutata tra operativa/non operativa
usando la funzione di
personalizzazione.
Vedi Opzioni personalizzate a
pagina 9-13.
Tergi e lava parabrezza
Introdurre nel serbatoio unicamente
fluido lavaparabrezza o acqua pura:
Usare l'antigelo del radiatore come
fluido lavavetri è pericoloso. Se
spruzzato, sporcherebbe il parabrezza
togliendo la visuale, con conseguente
rischio d'incidente.
In condizioni di temperature molto
basse, usare fluido lavaparabrezza
miscelato a protezione antigelo:
L'utilizzo di fluido lavaparabrezza
senza protezione antigelo in
condizioni di temperature molto basse
è pericoloso in quanto si potrebbe
congelare il parabrezza
compromettendo la visuale.
Accertarsi inoltre di aver scaldato
sufficientemente il parabrezza
mediante lo sbrinatore prima di
spruzzare il fluido lavavetri.
ATTENZIONE

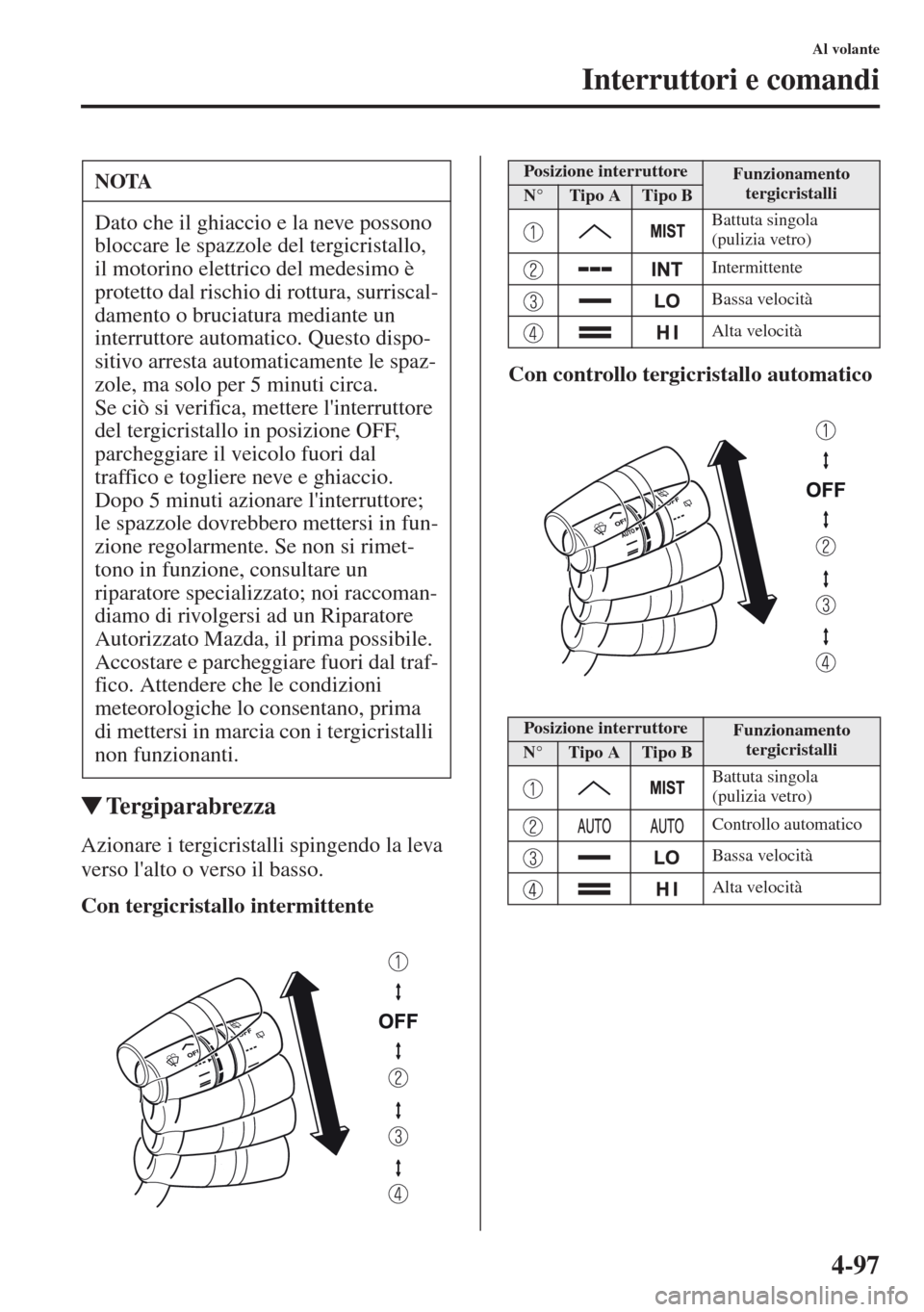

4-97
Al volante
Interruttori e comandi
tTergiparabrezza
Azionare i tergicristalli spingendo la leva
verso l'alto o verso il basso.
Con tergicristallo intermittenteCon controllo tergicristallo automatico
NOTA
Dato che il ghiaccio e la neve possono
bloccare le spazzole del tergicristallo,
il motorino elettrico del medesimo è
protetto dal rischio di rottura, surriscal-
damento o bruciatura mediante un
interruttore automatico. Qu
esto dispo-
sitivo arresta automaticamente le spaz-
zole, ma solo per 5 minuti circa.
Se ciò si verifica, mettere l'interruttore
del tergicristallo in posizione OFF,
parcheggiare il veicolo fuori dal
traffico e togliere neve e ghiaccio.
Dopo 5 minuti azionare l'interruttore;
le spazzole dovrebbero mettersi in fun-
zione regolarmente. Se non si rimet-
tono in funzione, consultare un
riparatore specializzato; noi raccoman-
diamo di rivolgersi ad
un Riparatore
Autorizzato Mazda, il prima possibile.
Accostare e parcheggiare fuori dal traf
-
fico. Attendere che le condizioni
meteorologiche lo consentano, prima
di mettersi in marcia con i tergicristalli
non funzionanti.
Posizione interruttoreFunzionamento
tergicristalli
N°Tipo ATipo B
Battuta singola
(pulizia vetro)
Intermittente
Bassa velocità
Alta velocità
Posizione interruttoreFunzionamento
tergicristalliN°Tipo ATipo B
Battuta singola
(pulizia vetro)
Controllo automatico
Bassa velocità
Alta velocità

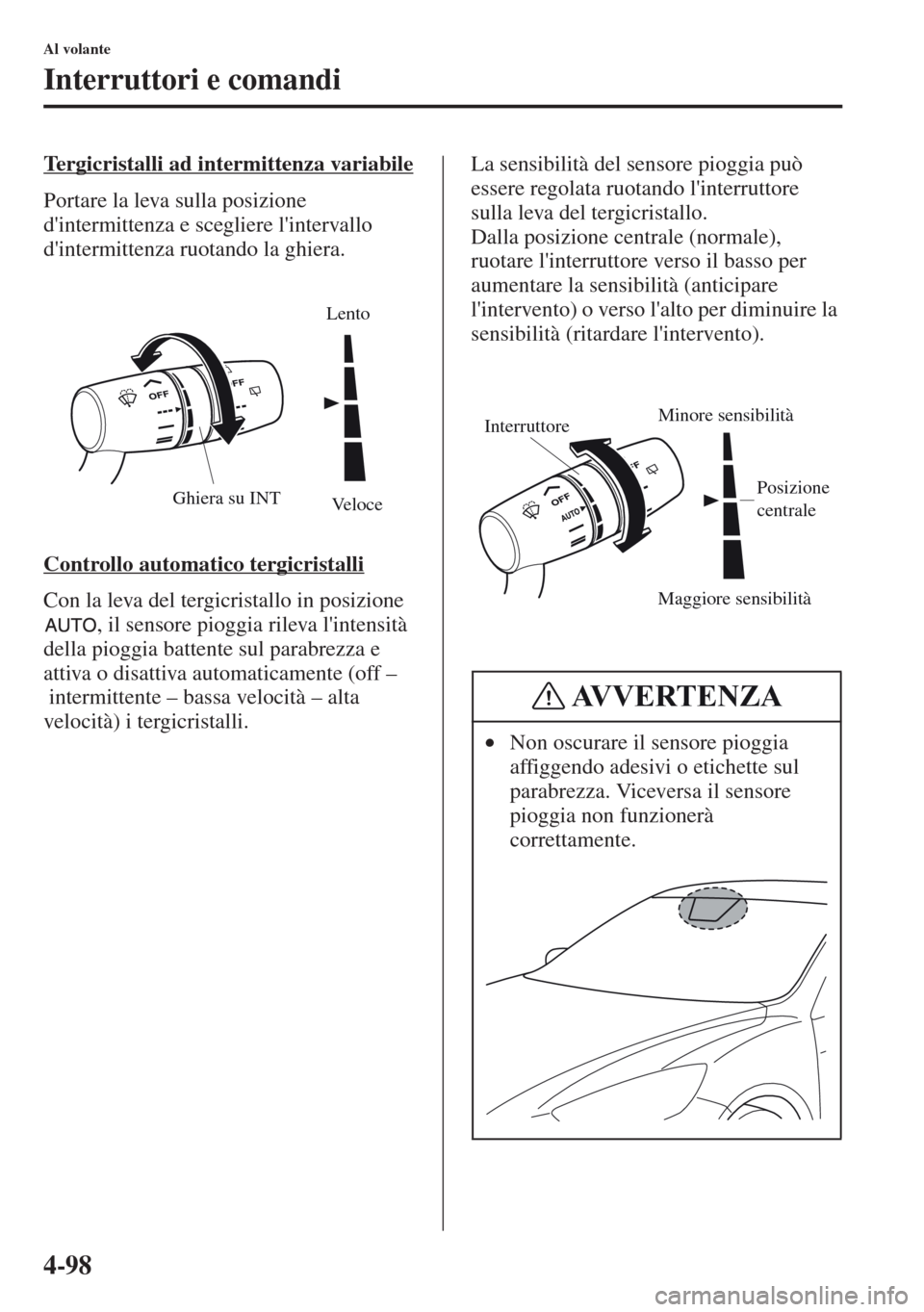

4-98
Al volante
Interruttori e comandi
Tergicristalli ad intermittenza variabile
Portare la leva sulla posizione
d'intermittenza e scegliere l'intervallo
d'intermittenza ruotando la ghiera.
Controllo automatico tergicristalli
Con la leva del tergicristallo in posizione
, il sensore pioggia rileva l'intensità
della pioggia battente sul parabrezza e
attiva o disattiva automaticamente (off –
intermittente – bassa velocità – alta
velocità) i tergicristalli.La sensibilità del sensore pioggia può
essere regolata ruotando l'interruttore
sulla leva del tergicristallo.
Dalla posizione centrale (normale),
ruotare l'interruttore verso il basso per
aumentare la sensibilità (anticipare
l'intervento) o verso l'alto per diminuire la
sensibilità (ritardare l'intervento).
Ghiera su INTVeloce
Lento
•Non oscurare il sensore pioggia
affiggendo adesivi o etichette sul
parabrezza. Viceversa il sensore
pioggia non funzionerà
correttamente.
Maggiore sensibilità
Minore sensibilitàInterruttore
Posizione
centrale
AVVERTENZA

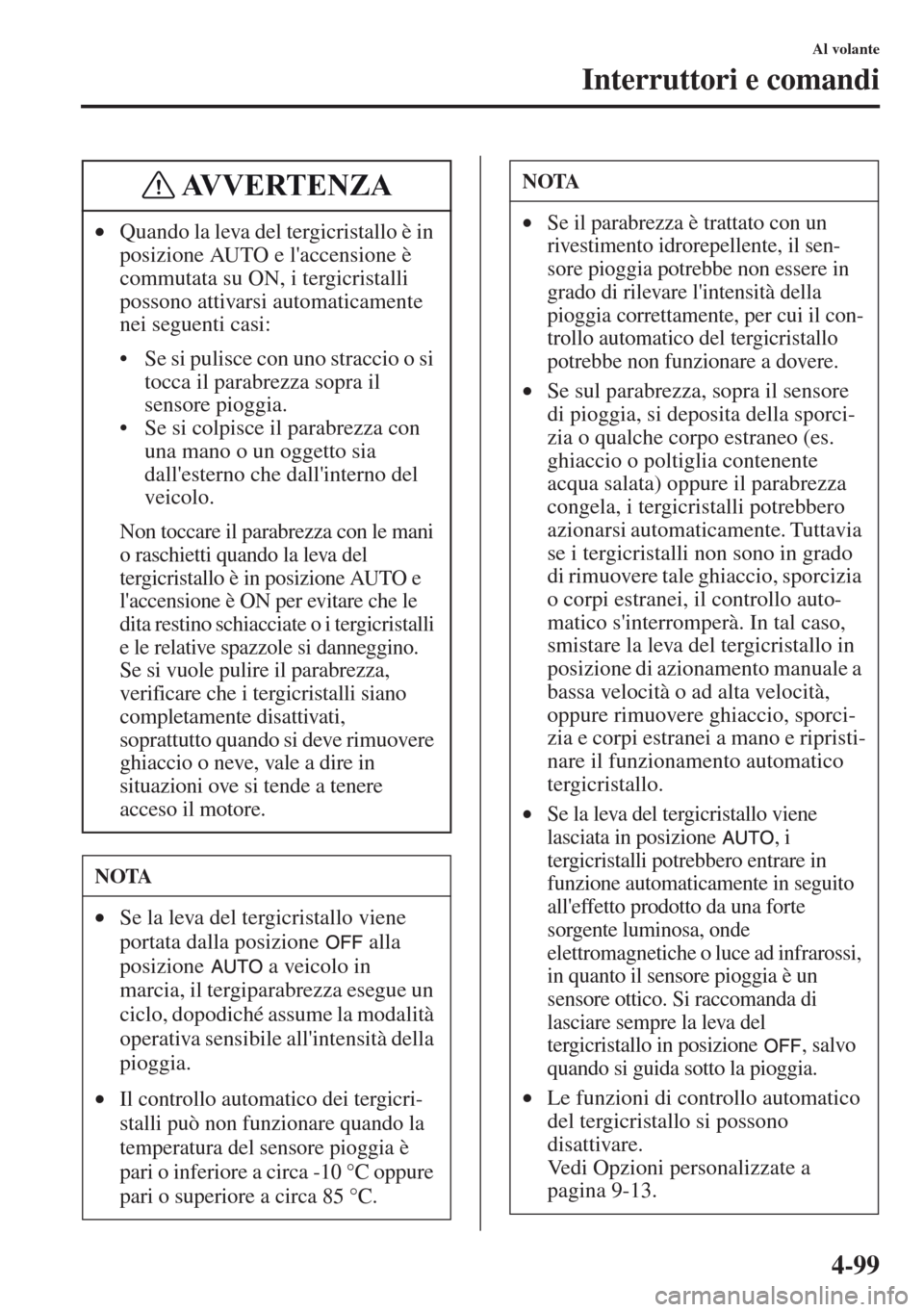

4-99
Al volante
Interruttori e comandi
•Quando la leva del tergicristallo è in
posizione AUTO e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente
nei seguenti casi:
• Se si pulisce con uno straccio o si
tocca il p
arabrezza sopra il
sensore pioggia.
• Se si colpisce il parabrezza con
una mano o un oggetto sia
dall'esterno che dall'interno del
veicolo.
Non toccare il parabrezza con le mani
o raschietti quando la leva del
tergicristallo è in posizione AUTO e
l'accensione è ON per evitare che le
dita restino schiacciate o i tergicristalli
e le relative spazzo
le si danneggino.
Se si vuole pulire il parabrezza,
verificare che i tergicristalli siano
completamente disattivati,
soprattutto quando si deve rimuovere
ghiaccio o neve, vale a dire in
situazioni ove si tende a tenere
acceso il motore.
NOTA
•Se la leva del tergicristallo viene
portata dalla posizione alla
posizione a veicolo in
marcia, il tergiparabrezza esegue un
ciclo, dopodiché assume la modalità
operativa sensibile all'intensità della
pi
oggia.
•Il controllo automatico dei tergicri-
stalli può non funzionare quando la
temperatura del sensore pioggia è
pari o inferiore a circa -10 °C oppure
pari o superiore a circa 85 °C.
AVVERTENZANOTA
•Se il parabrezza è trattato con un
rivestimento idrorepellente, il sen-
sore pioggia potrebbe non essere in
grado di rilevare l'intensità della
pioggia correttamente, per cui il con-
trollo automatico del tergicristallo
potrebbe non funzionare a
dovere.
•Se sul parabrezza, sopra il sensore
di pioggia, si deposita della sporci-
zia o qualche corpo estraneo (es.
ghiaccio o poltiglia contenente
acqua salata) oppure il parabrezza
congela, i tergicristalli potrebbero
azionarsi automaticamente. Tuttavia
se i tergicristalli non sono in grado
di rimuovere tale ghiaccio, sporcizia
o corpi estranei, il controllo auto-
matico s'interromperà. In tal caso,
smistare la leva del tergicristallo in
posizione di azionamento manuale a
bassa velocità o ad alta velocità,
oppure rimuovere ghiaccio, sporci-
zia e corpi estranei a mano e ripristi-
nare il funzionamento automatico
tergicristallo.
•Se la leva del tergicristallo viene
lasciata in posizione , i
tergicristalli potrebbero entrare in
funzione automaticamente in seguito
all'effetto prodotto da una forte
sorgente luminosa, onde
elettromagnetiche o luce ad infrarossi,
in quanto il sensore pioggia è un
sensore ottico. Si raccomanda di
lasciare sempre la leva del
tergicristallo in posizione
, salvo
quando si guida sotto la pioggia.
•Le funzioni di controllo automatico
del tergicristallo si possono
disattivare.

Vedi Opzioni personalizzate a
pagina 9-13.

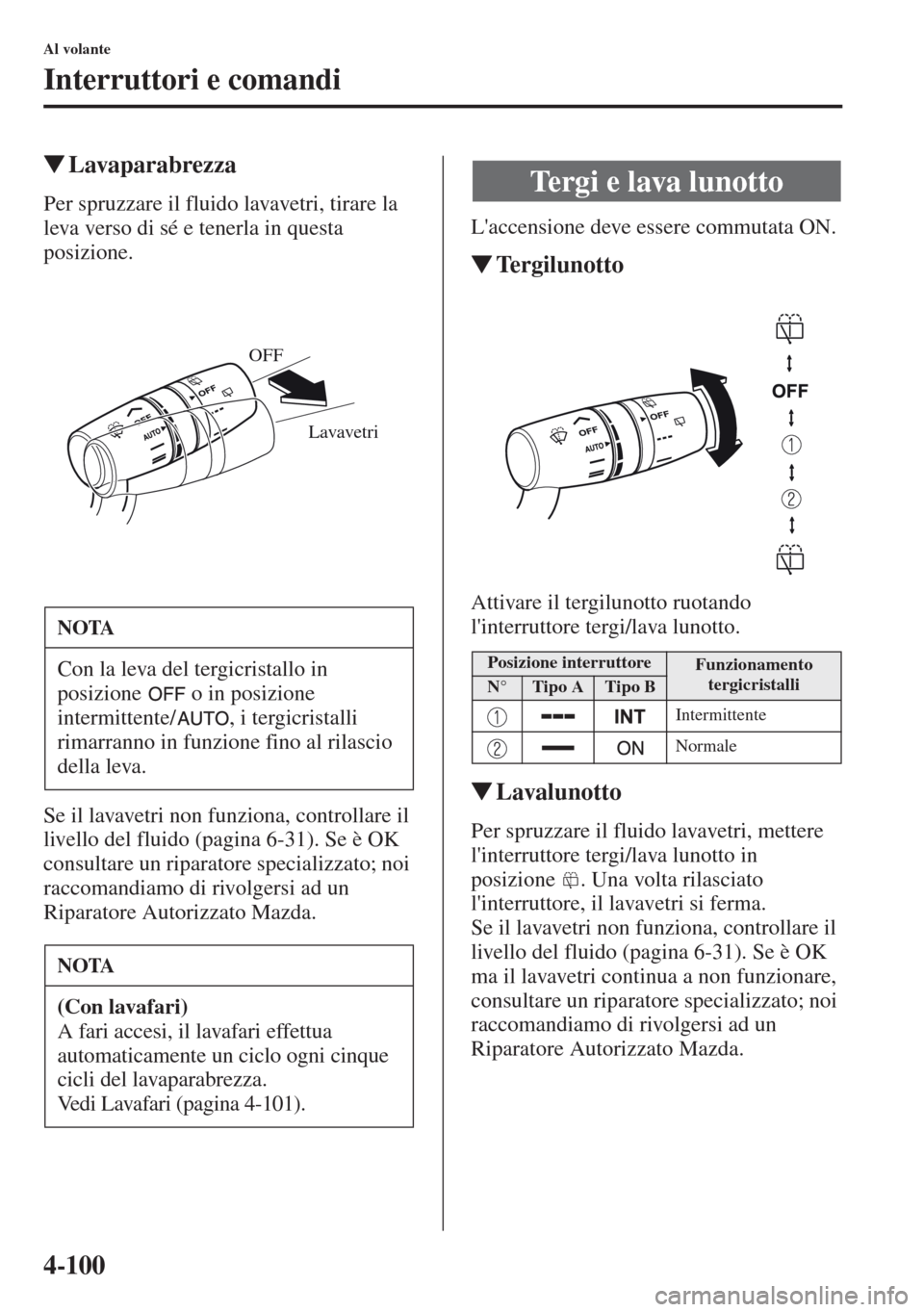

4-100
Al volante
Interruttori e comandi
tLavaparabrezza
Per spruzzare il fluido lavavetri, tirare la
leva verso di sé e tenerla in questa
posizione.
Se il lavavetri non funziona, controllare il
livello del fluido (
pagina 6-31). Se è OK
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.L'accensione deve essere commutata ON.
tTergilunotto
Attivare il tergilunotto ruotando
l'interruttore tergi/lava lunotto.
tLavalunotto
Per spruzzare il fluido lavavetri, mettere
l'interruttore tergi/lava lunotto in
posizione . Una volta rilasciato
l'interruttore, il lavavetri si ferma.
Se il lavavetri non funziona, controllare il
livello del fluido (pagina 6-31). Se è OK
ma il lavavetri continua a non funzionare,
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
Con la leva del tergicristallo in
posizione o in posizione
intermittente/ , i tergicristalli
rimarranno in funzione fino al rilascio
della leva.
NOTA
(Con lavafari)
A fari accesi, il lavafari effettua
automaticamente un ciclo ogni cinque
cicli del lavaparabrezza.
Vedi Lavafari (pagina 4-101).
Lavavetri OFF
Tergi e lava lunotto
Posizione interruttoreFunzionamento
tergicristalliN°Tipo ATipo B
Intermittente
Normale

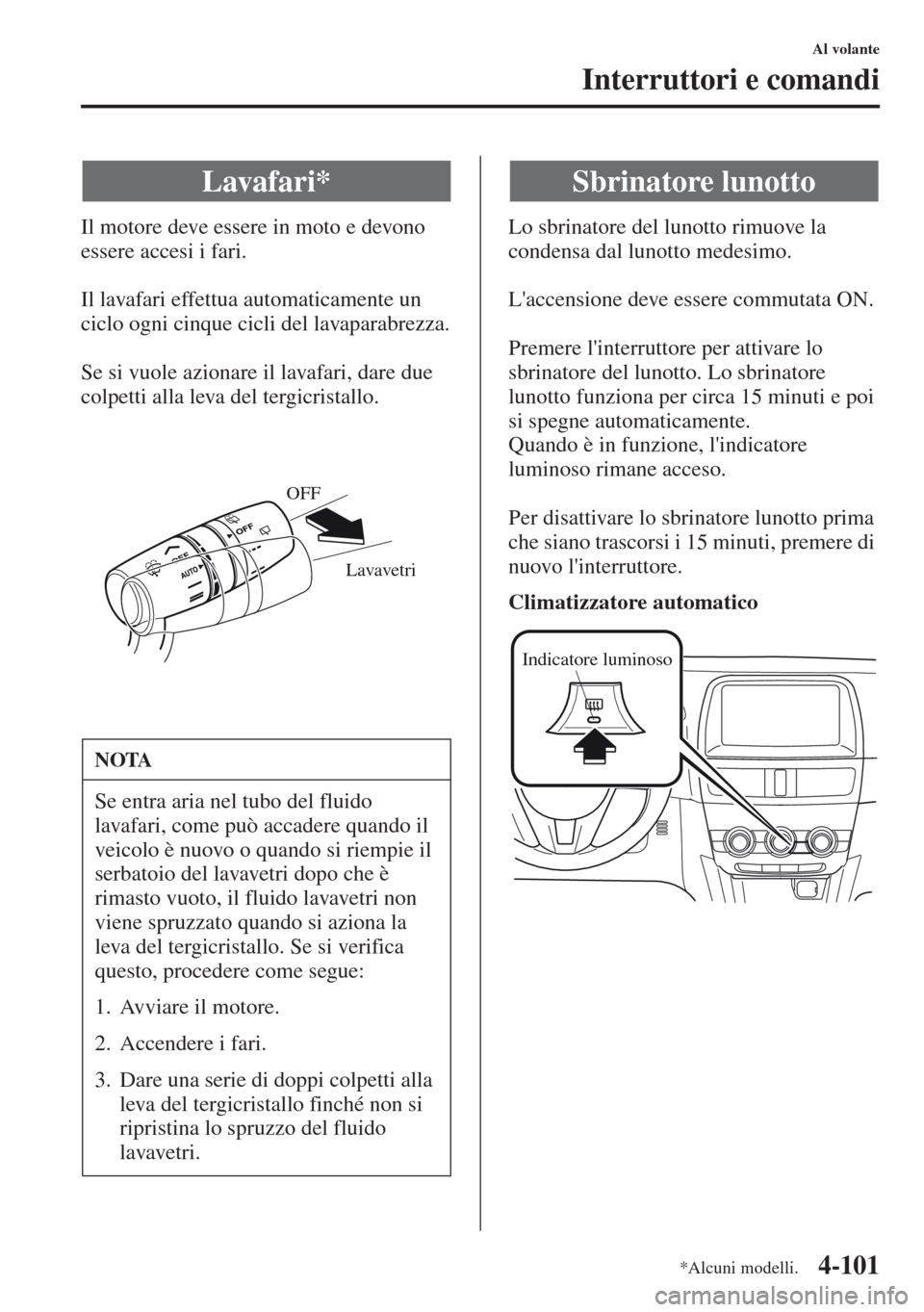

4-101
Al volante
Interruttori e comandi
Il motore deve essere in moto e devono
essere accesi i fari.
Il lavafari effettua automaticamente un
ciclo ogni cinque cicli del lavaparabrezza.
Se si vuole azionare il lavafari, dare due
colpetti alla leva del tergicristallo.Lo sbrinatore del lunotto rimuove la
condensa dal lunotto medesimo.
L'accensione deve essere commutata ON.
Premere l'interruttore per attivare lo
sbrinatore del lunotto. Lo sbri
natore
lunotto funziona per circa 15 minuti e poi
si spegne automaticamente.
Quando è in funzione, l'indicatore
luminoso rimane acceso.
Per disattivare lo sbrinatore lunotto prima
che siano trascorsi i 15 minuti, premere di
nuovo l'interruttore.
Climatizzatore automatico
Lavafari*
NOTA
Se entra aria nel tubo del fluido
lavafari, come può accadere quando il
veicolo è nuovo o quando si riempie il
serbatoio del lavavetri dopo che è
rimasto vuoto, il fluido lavavetri non
viene spruzzato quando si aziona la
leva del tergicristallo. Se si verifica
questo, procedere come segue:
1. Avviare il motore.
2. Accendere i fari.
3. Dare una serie di doppi colpetti alla
leva del tergicristallo finché non si

ripristina lo spruzzo del fluido
lavavetri.
Lavavetri OFF
Sbrinatore lunotto
Indicatore luminoso
*Alcuni modelli.

4-102

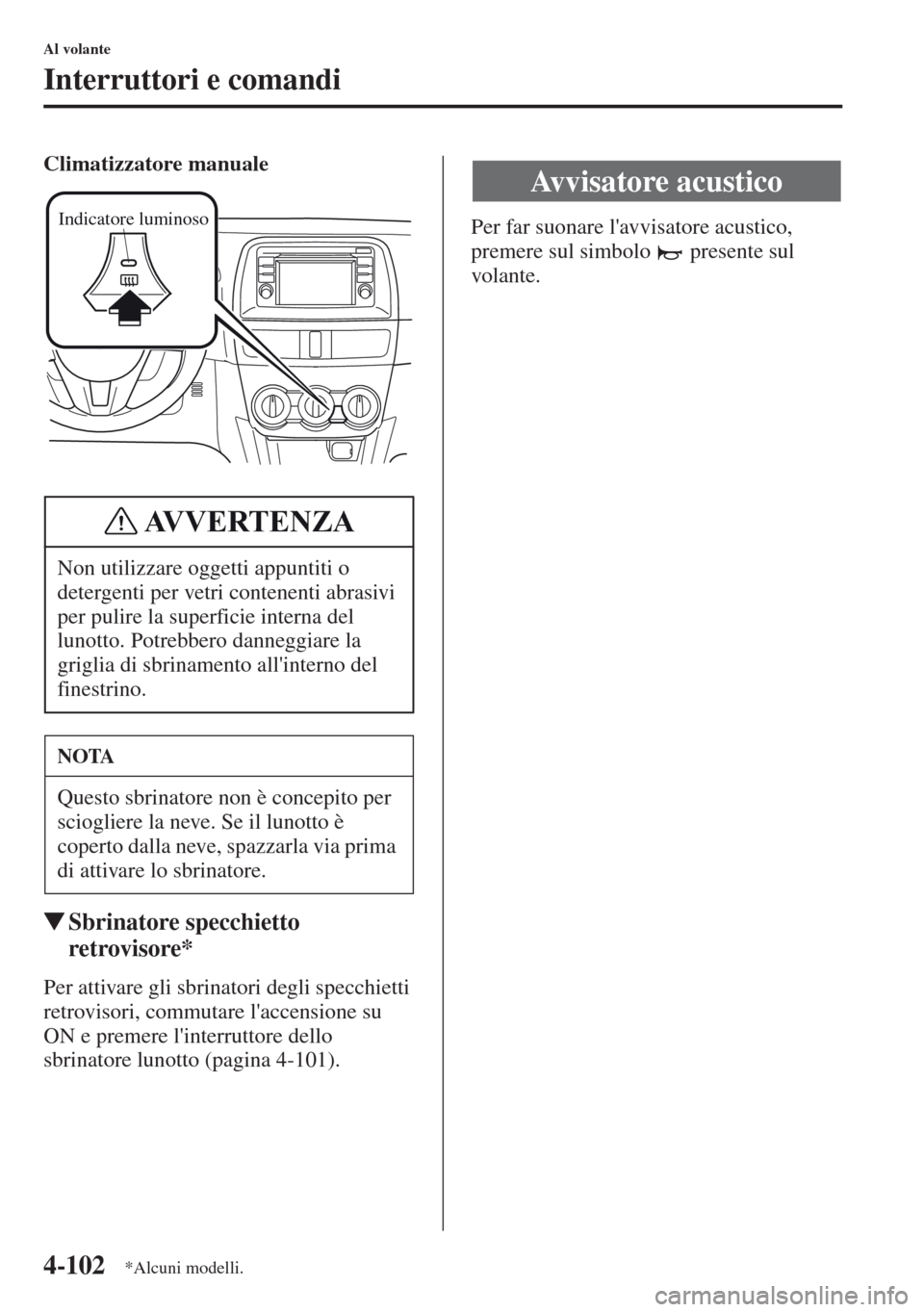

Al volante
Interruttori e comandi
Climatizzatore manuale
tSbrinatore specchietto
retrovisore*
Per attivare gli sbrinatori degli specchietti
retrovisori, commutare l'accensione su
ON e premere l'interruttore dello
sbrinatore lunotto (pagina 4-101).Per far suonare l'avvisatore acustico,
premere sul simbolo presente sul
volante.
Non utilizzare oggetti appuntiti o
detergenti per vetri contenenti abrasivi
per pulire la superficie interna del
lunotto. Potrebbero danneggiare la
griglia di sbrinamento all'interno del
finestrino.
NOTA
Questo sbrinatore non è concepito per
sciogliere la neve. Se il lunotto è
coperto dalla neve, spazzarla via prima
di attivare lo sbrinatore.
Indicatore luminoso
AVVERTENZA
Avvisatore acustico
*Alcuni modelli.

4-103

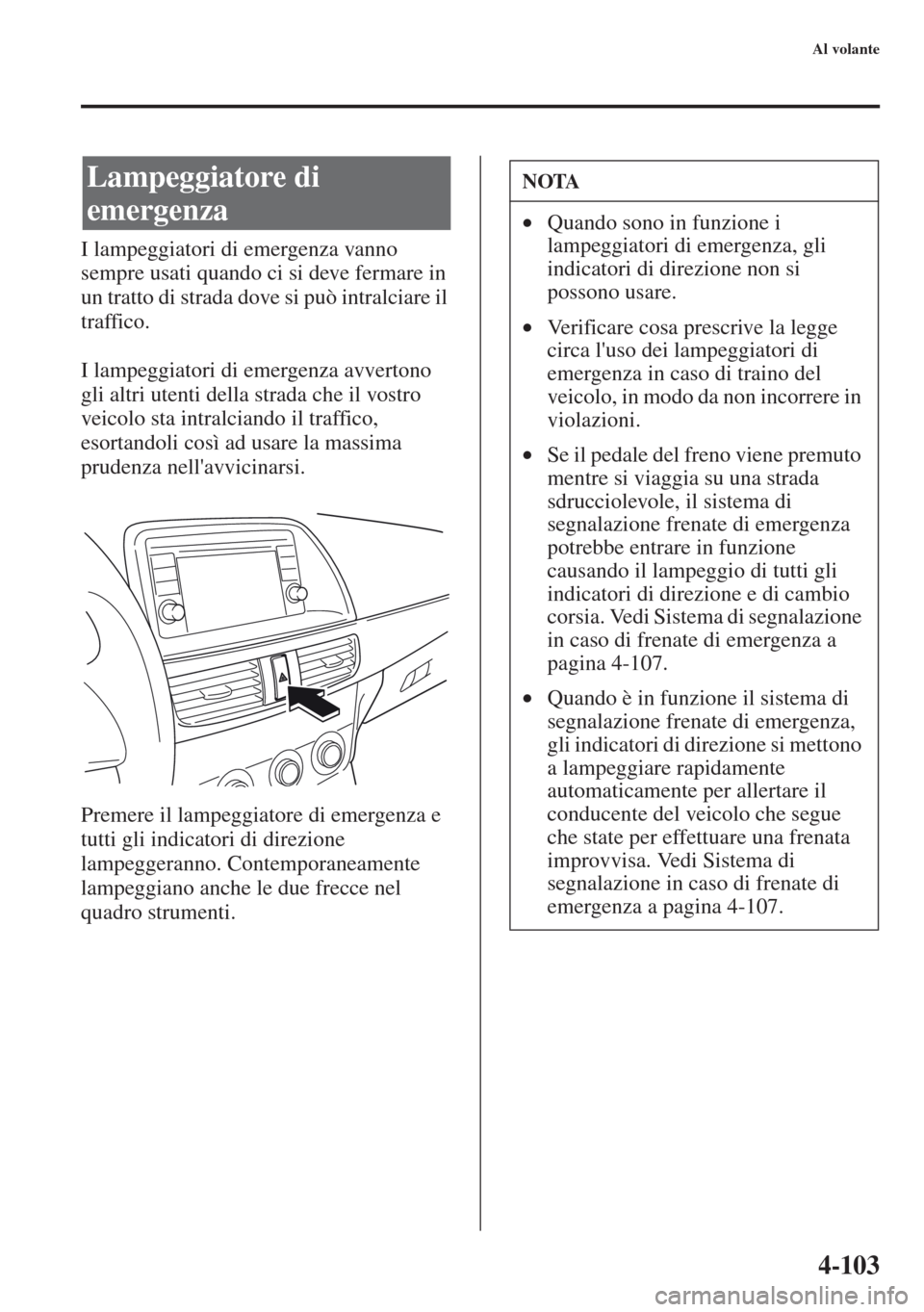

Al volante
I lampeggiatori di emergenza vanno
sempre usati quando ci si deve fermare in
un tratto di strada dove si può intralciare il
traffico.
I lampeggiatori di emergenza avvertono
gli altri utenti della strada c
he il vostro
veicolo sta intralciando il traffico,
esortandoli così ad usare la massima
prudenza nell'avvicinarsi.
Premere il lampeggiatore di emergenza e
tutti gli indicatori di direzione
lampeggeranno. Contemporaneamente
lampeggiano anche le due frecce nel
quadro strumenti.
Lampeggiatore di
emergenzaNOTA
•Quando sono in funzione i
lampeggiatori di emergenza, gli
indicatori di direzione non si
possono usare.
•Verificare cosa prescrive la legge
circa l'uso dei lampeggiatori di
emergenza in caso di traino del
veicolo, in modo da non incorrere in
violazioni.
•Se il pedale del freno viene premuto
mentre si viaggia su una strada
sdrucciolevole, il sistema di
segnalazione frenate di emergenza
potrebbe entrare in funzione
causando il lampeggio di tutti gli
indicatori di direzione e di cambio
corsia. Vedi Sistema di segnalazione
in caso di frenate di emergenza a
pagina
4-107.
•Quando è in funzione il sistem
a di
segnalazione frenate di emergenza,
gli indicatori di direzione si mettono
a lampeggiare rapidamente
automaticamente per allertare il
conducente del veicolo che segue
che state per effettuare una frenata
improvvisa. V
edi Sistema di
segnalazione in caso di frenate di
emergenza a pagina
4-107.
