2-46
Važna sigurnosna oprema
SRS zrani jastuci
Nemojte dirati komponente sustava zranih jastuka nakon napuhivanja zranih
jastuka:
Opasno je dirati komponente sustava zranih jastuka nakon napuhivanja zranih
jastuka. Neposredno nakon napuhivanja komponente su jako vrue. Mogli biste
se opei.
Nikad nemojte montirati opremu za prednji dio vašeg vozila:
Opasno je montirati opremu za prednji dio, kao što su prednje zaštitne šipke (odbojne
šipke za zaštitu od udaraca u životinje ili ostale sline naprave), ralice ili vitla za
tegljenje. To može utjecati na sustav senzora za sudar. Na taj se nain zrani jastuci
mogu neoekivano aktivirati ili im može biti onemogueno aktiviranje za vrijeme
nezgode. Suvoza i voza mogli bi se ozbiljno ozlijediti.
Nemojte vršiti preinake na ovjesu:
Opasno je vršiti preinake na ovjesu vozila. Ako se promijene visina ili ovjes vozila,
vozilo nee moi precizno detektirati sudar, što e rezultirati netonim ili
neoekivanim aktiviranjem zranih jastuka i mogunošu ozbiljnih ozljeda.
Nemojte vršiti nikakve preinake na sustavu zranih jastuka:
Opasno je vršiti preinake na dijelovima ili ožienju sustava zranih jastuka. Mogli
biste ga nehotino aktivirati ili onesposobiti za rad. Nemojte vršiti nikakve preinake
na dodatnom sustavu zranih jastuka. Ovo ukljuuje postavljanje ukrasa, znaki ili
bilo ega drugog preko modula zranih jastuka. Takoer ukljuuje i postavljanje
dodatne elektrine opreme na komponente ili ožienja sustava ili blizu njih. Posebnu
pažnju koja je potrebna kod uklanjanja i montiranja prednjih sjedala može vam
pružiti struni serviser, preporuamo ovlaštenog Mazdinog servisera. Važno je zaštiti
ožienje i spojeve zranog jastuka kako biste bili sigurni da se zrani jastuci nee
sluajno aktivirati i da sjedala zadrže neošteenu povezanost sa zranim jastukom.
Ne postavljajte prtljagu ili ostale predmete ispod prednjih sjedala:
Opasno je postavljati prtljagu ili ostale predmete ispod prednjih sjedala. Mogu se
oštetiti bitne komponente sustava zranih jastuka, a u sluaju bonog sudara možda
se nee aktivirati odgovarajui zrani jastuci, što može rezultirati ozbiljnom ili
smrtnom ozljedom. Da biste sprijeili ošteenje bitnih dijelova sustava zranih
jastuka, nemojte postavljati prtljagu ili ostale predmete ispod prednjih sjedala.
UPOZORENJE

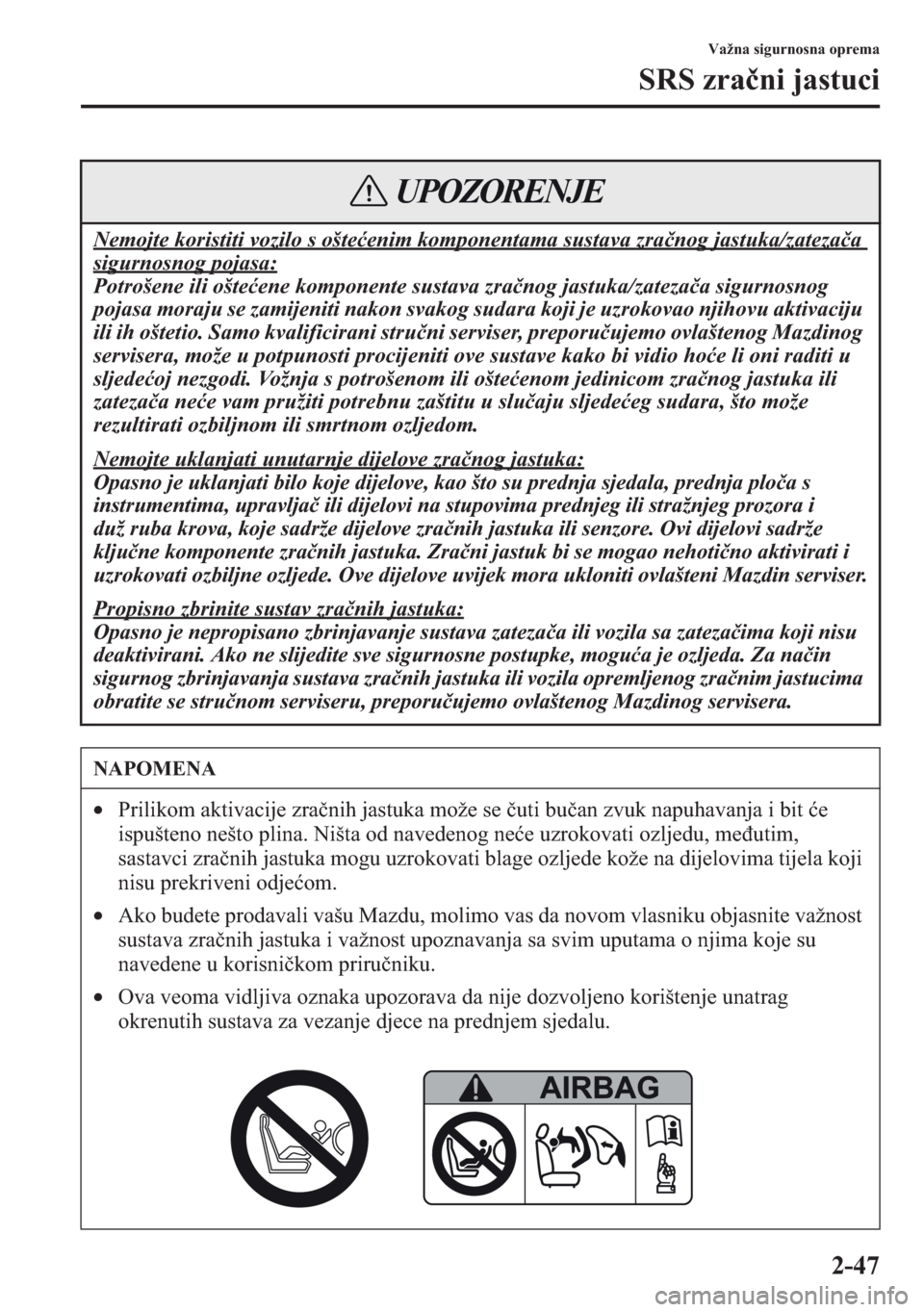

2-47
Važna sigurnosna oprema
SRS zrani jastuci
Nemojte koristiti vozilo s ošteenim komponentama sustava zranog jastuka/zatezaa
sigurnosnog pojasa:
Potrošene ili ošteene komponente sustava zranog jastuka/zatezaa sigurnosnog
pojasa moraju se zamijeniti nakon svakog sudara koji je uzrokovao njihovu aktivaciju
ili ih oštetio. Samo kvalificirani struni serviser, preporuujemo ovlaštenog Mazdinog
servisera, može u potpunosti procijeniti ove sustave kako bi vidio hoe li oni raditi u
sljedeoj nezgodi. Vožnja s potrošenom ili ošteenom jedinicom zranog jastuka ili
zatezaa nee vam pružiti potrebnu zaštitu u sluaju sljedeeg sudara, što može
rezultirati ozbiljnom ili smrtnom ozljedom.
Nemojte uklanjati unutarnje dijelove zranog jastuka:
Opasno je uklanjati bilo koje dijelove, kao što su prednja sjedala, prednja ploa s
instrumentima, upravlja ili dijelovi na stupovima prednjeg ili stražnjeg prozora i
duž ruba krova, koje sadrže dijelove zranih jastuka ili senzore. Ovi dijelovi sadrže
kljune komponente zranih jastuka. Zrani jastuk bi se mogao nehotino aktivirati i
uzrokovati ozbiljne ozljede. Ove dijelove uvijek mora ukloniti ovlašteni Mazdin serviser.
Propisno zbrinite sustav zranih jastuka:
Opasno je nepropisano zbrinjavanje sustava zatezaa ili vozila sa zatezaima koji nisu
deaktivirani. Ako ne slijedite sve sigurnosne postupke, mogua je ozljeda. Za nain
sigurnog zbrinjavanja sustava zranih jastuka ili vozila opremljenog zranim jastucima
obratite se strunom serviseru, preporuujemo ovlaštenog Mazdinog servisera.
NAPOMENA
•Prilikom aktivacije zranih jastuka može se uti buan zvuk napuhavanja i bit e
ispušteno nešto plina. Ništa od navedenog nee uzrokovati ozljedu, meutim,
sastavci zranih jastuka mogu uzrokovati blage ozljede kože na dijelovima tijela koji
nisu prekriveni odjeom.
•Ako budete prodavali vašu Mazdu, molimo vas da novom vlasniku objasnite važnost
sustava zranih jastuka i važnost upoznavanja sa svim uputama o njima koje su
navedene u korisnikom priruniku.
•Ova veoma vidljiva oznaka upozorava da nije dozvoljeno korištenje unatrag
okrenutih sustava za vezanje djece na prednjem sjedalu.
UPOZORENJE

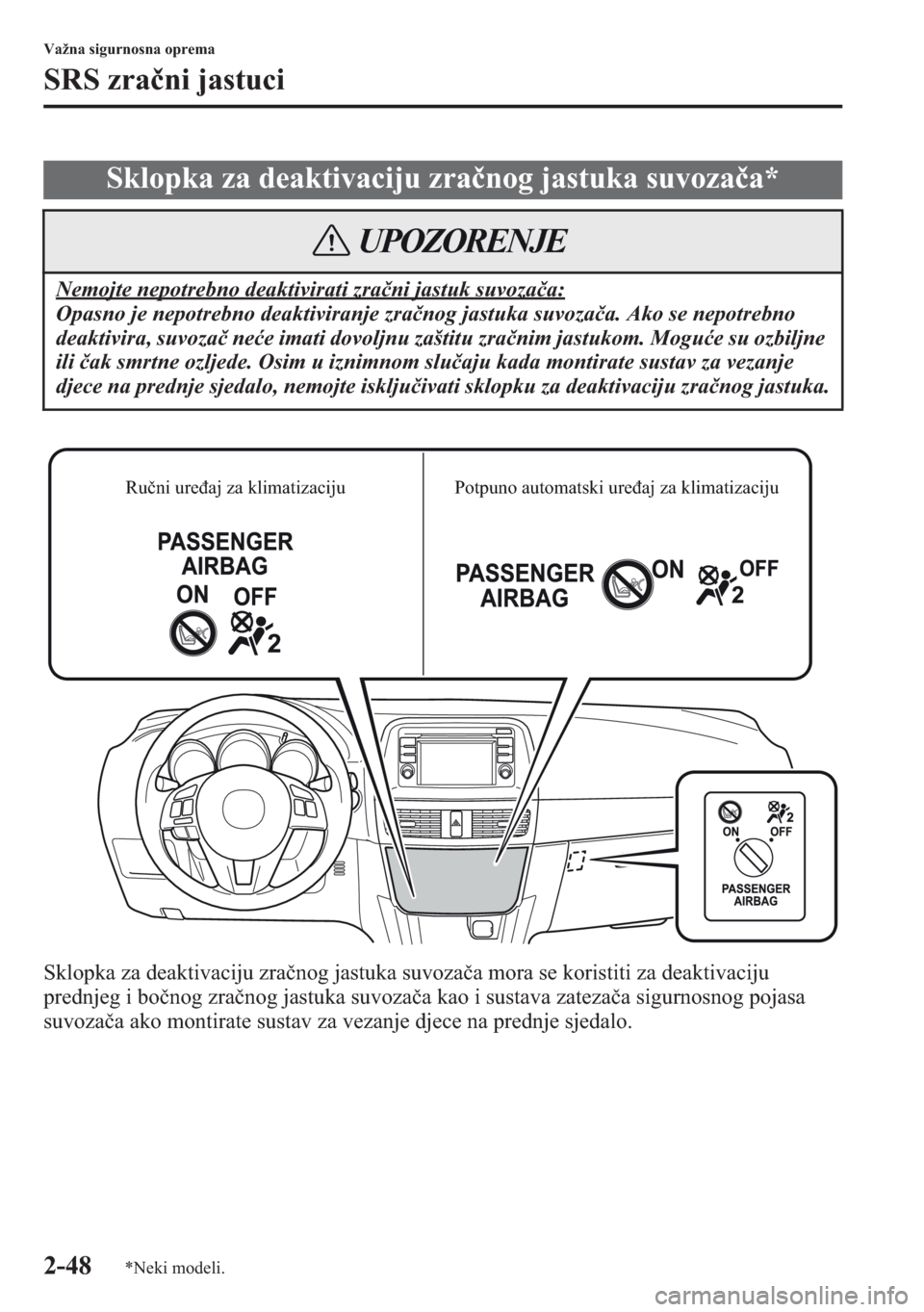

2-48
Važna sigurnosna oprema
SRS zrani jastuci
Sklopka za deaktivaciju zranog jastuka suvozaa mora se koristiti za deaktivaciju
prednjeg i bonog zranog jastuka suvozaa kao i sustava zatezaa sigurnosnog pojasa
suvozaa ako montirate sustav za vezanje djece na prednje sjedalo.
Sklopka za deaktivaciju zranog jastuka suvozaa*
Nemojte nepotrebno deaktivirati zrani jastuk suvozaa:
Opasno je nepotrebno deaktiviranje zranog jastuka suvozaa. Ako se nepotrebno
deaktivira, suvoza nee imati dovoljnu zaštitu zranim jastukom. Mogue su ozbiljne
ili ak smrtne ozljede. Osim u iznimnom sluaju kada montirate sustav za vezanje
djece na prednje sjedalo, nemojte iskljuivati sklopku za deaktivaciju zranog jastuka.
UPOZORENJE
Potpuno automatski uređaj za klimatizaciju Ručni uređaj za klimatizaciju
*Neki modeli.

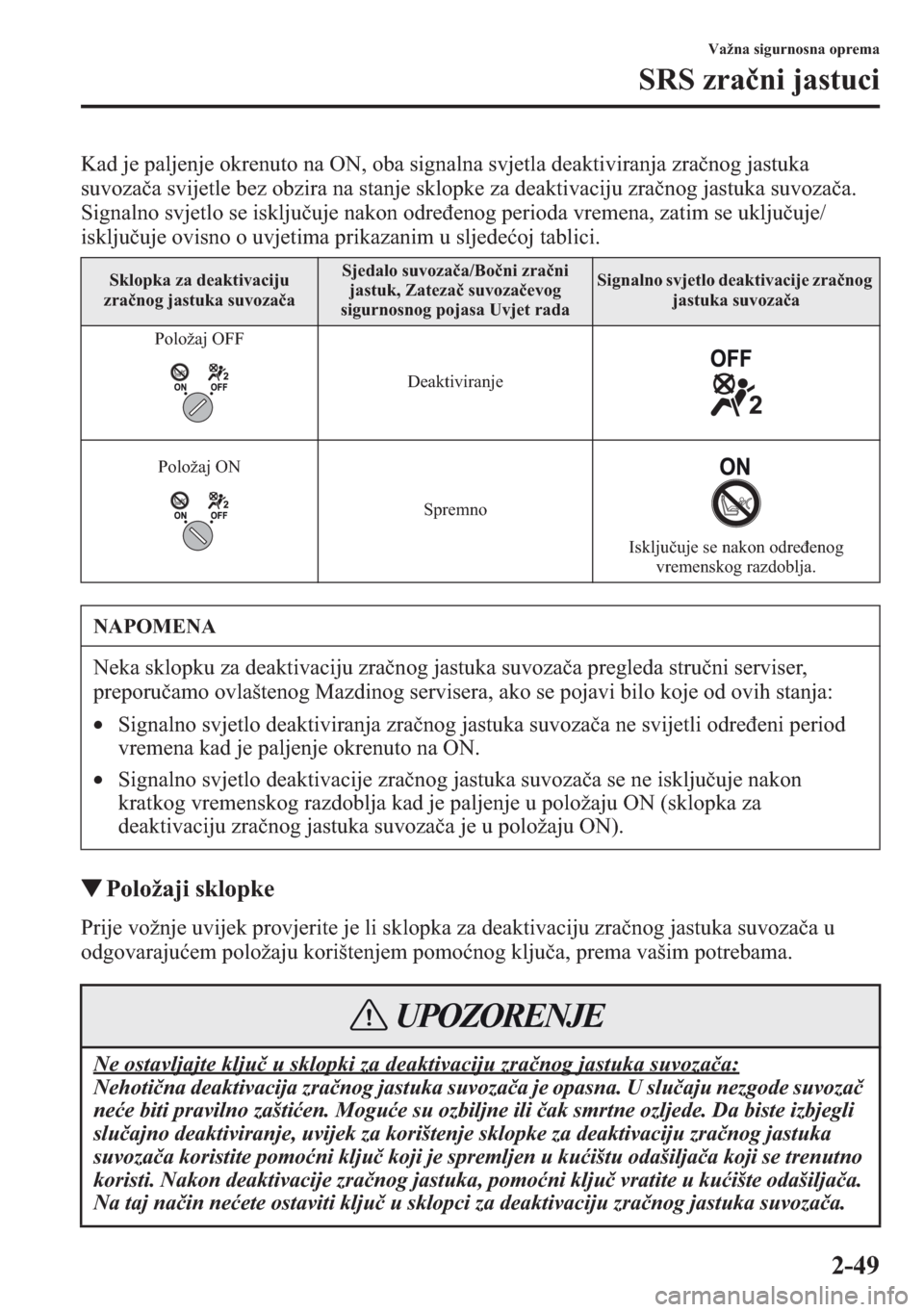

2-49
Važna sigurnosna oprema
SRS zrani jastuci
Kad je paljenje okrenuto na ON, oba signalna svjetla deaktiviranja zranog jastuka
suvozaa svijetle bez obzira na stanje sklopke za deaktivaciju zranog jastuka suvozaa.
Signalno svjetlo se iskljuuje nakon odreenog perioda vremena, zatim se ukljuuje/
iskljuuje ovisno o uvjetima prikazanim u sljedeoj tablici.
tPoložaji sklopke
Prije vožnje uvijek provjerite je li sklopka za deaktivaciju zranog jastuka suvozaa u
odgovarajuem položaju korištenjem pomonog kljua, prema vašim potrebama.
Sklopka za deaktivaciju
zranog jastuka suvozaaSjedalo suvozaa/Boni zrani
jastuk, Zateza suvozaevog
sigurnosnog pojasa Uvjet radaSignalno svjetlo deaktivacije zranog
jastuka suvozaa
Položaj OFF
Deaktiviranje
Položaj ON
Spremno
Iskljuuje se nakon odreenog
vremenskog razdoblja.
NAPOMENA
Neka sklopku za deaktivaciju zranog jastuka suvozaa pregleda struni serviser,
preporuamo ovlaštenog Mazdinog servisera, ako se pojavi bilo koje od ovih stanja:
•Signalno svjetlo deaktiviranja zranog jastuka suvozaa ne svijetli odreeni period
vremena kad je paljenje okrenuto na ON.
•Signalno svjetlo deaktivacije zranog jastuka suvozaa se ne iskljuuje nakon
kratkog vremenskog razdoblja kad je paljenje u položaju ON (sklopka za
deaktivaciju zranog jastuka suvozaa je u položaju ON).
Ne ostavljajte klju u sklopki za deaktivaciju zranog jastuka suvozaa:
Nehotina deaktivacija zranog jastuka suvozaa je opasna. U sluaju nezgode suvoza
nee biti pravilno zaštien. Mogue su ozbiljne ili ak smrtne ozljede. Da biste izbjegli
sluajno deaktiviranje, uvijek za korištenje sklopke za deaktivaciju zranog jastuka
suvozaa koristite pomoni klju koji je spremljen u kuištu odašiljaa koji se trenutno
koristi. Nakon deaktivacije zranog jastuka, pomoni klju vratite u kuište odašiljaa.
Na taj nain neete ostaviti klju u sklopci za deaktivaciju zranog jastuka suvozaa.
UPOZORENJE

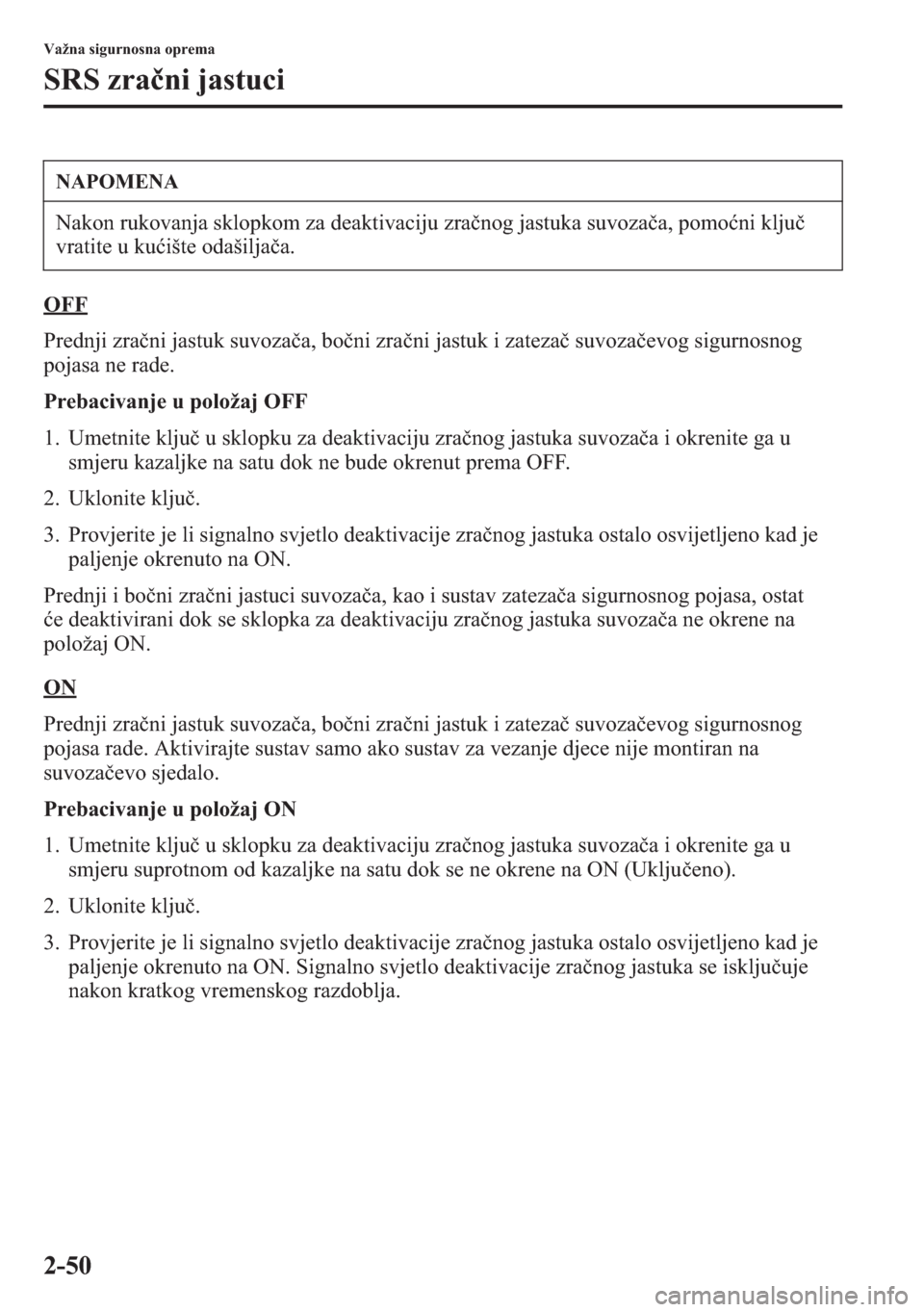

2-50
Važna sigurnosna oprema
SRS zrani jastuci
OFF
Prednji zrani jastuk suvozaa, boni zrani jastuk i zateza suvozaevog sigurnosnog
pojasa ne rade.
Prebacivanje u položaj OFF
1. Umetnite klju u sklopku za deaktivaciju zranog jastuka suvozaa i okrenite ga u
smjeru kazaljke na satu dok ne bude okrenut prema OFF.
2. Uklonite klju.
3. Provjerite je li signalno svjetlo deaktivacije zranog jastuka ostalo osvijetljeno kad je
paljenje okrenuto na ON.
Prednji i boni zrani jastuci suvozaa, kao i sustav zatezaa sigurnosnog pojasa, ostat
e deaktivirani dok se sklopka za deaktivaciju zranog jastuka suvozaa ne okrene na
položaj ON.
ON
Prednji zrani jastuk suvozaa, boni zrani jastuk i zateza suvozaevog sigurnosnog
pojasa rade. Aktivirajte sustav samo ako sustav za vezanje djece nije montiran na
suvozaevo sjedalo.
Prebacivanje u položaj ON
1. Umetnite klju u sklopku za deaktivaciju zranog jastuka suvozaa i okrenite ga u
smjeru suprotnom od kazaljke na satu dok se ne okrene na ON (Ukljueno).
2. Uklonite klju.
3. Provjerite je li signalno svjetlo deaktivacije zranog jastuka ostalo osvijetljeno kad je
paljenje okrenuto na ON. Signalno svjetlo deaktivacije zranog jastuka se iskljuuje
nakon kratkog vremenskog razdoblja.
NAPOMENA
Nakon rukovanja sklopkom za deaktivaciju zranog jastuka suvozaa, pomoni klju
vratite u kuište odašiljaa.

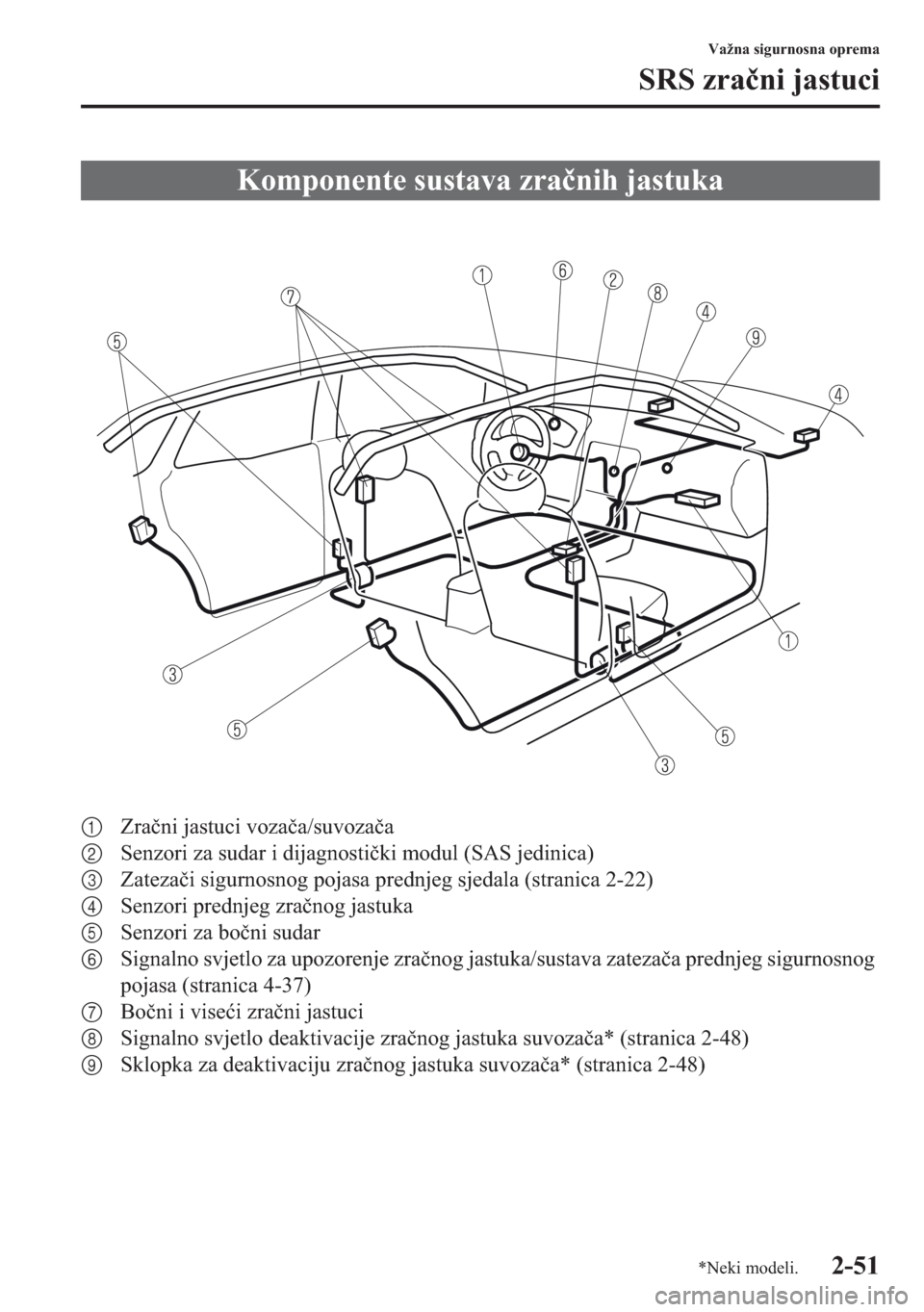

2-51
Važna sigurnosna oprema
SRS zrani jastuci
1Zrani jastuci vozaa/suvozaa
2Senzori za sudar i dijagnostiki modul (SAS jedinica)
3Zatezai sigurnosnog pojasa prednjeg sjedala (stranica 2-22)
4Senzori prednjeg zranog jastuka
5Senzori za boni sudar
6Signalno svjetlo za upozorenje zranog jastuka/sustava zatezaa prednjeg sigurnosnog
pojasa (stranica 4-37)
7Boni i visei zrani jastuci
8Signalno svjetlo deaktivacije zranog jastuka suvozaa* (stranica 2-48)
9Sklopka za deaktivaciju zranog jastuka suvozaa* (stranica 2-48)
Komponente sustava zranih jastuka
*Neki modeli.

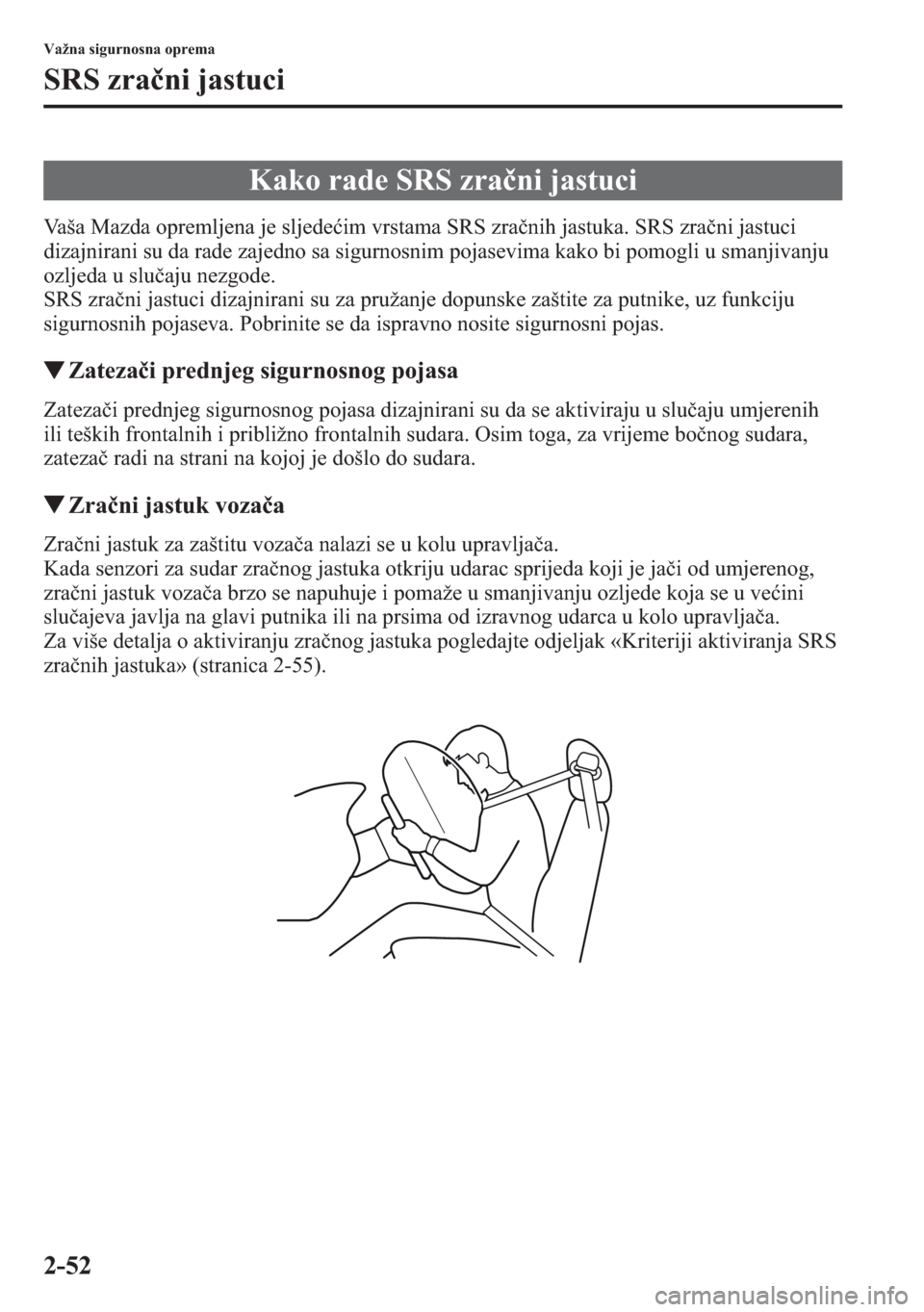

2-52
Važna sigurnosna oprema
SRS zrani jastuci
Vaša Mazda opremljena je sljedeim vrstama SRS zranih jastuka. SRS zrani jastuci
dizajnirani su da rade zajedno sa sigurnosnim pojasevima kako bi pomogli u smanjivanju
ozljeda u sluaju nezgode.
SRS zrani jastuci dizajnirani su za pružanje dopunske zaštite za putnike, uz funkciju
sigurnosnih pojaseva. Pobrinite se da ispravno nosite sigurnosni pojas.
tZatezai prednjeg sigurnosnog pojasa
Zatezai prednjeg sigurnosnog pojasa dizajnirani su da se aktiviraju u sluaju umjerenih
ili teških frontalnih i približno frontalnih sudara. Osim toga, za vrijeme bonog sudara,
zateza radi na strani na kojoj je došlo do sudara.
tZrani jastuk vozaa
Zrani jastuk za zaštitu vozaa nalazi se u kolu upravljaa.
Kada senzori za sudar zranog jastuka otkriju udarac sprijeda koji je jai od umjerenog,
zrani jastuk vozaa brzo se napuhuje i pomaže u smanjivanju ozljede koja se u veini
sluajeva javlja na glavi putnika ili na prsima od izravnog udarca u kolo upravljaa.
Za više detalja o aktiviranju zranog jastuka pogledajte odjeljak «Kriteriji aktiviranja SRS
zranih jastuka» (stranica 2-55).
Kako rade SRS zrani jastuci

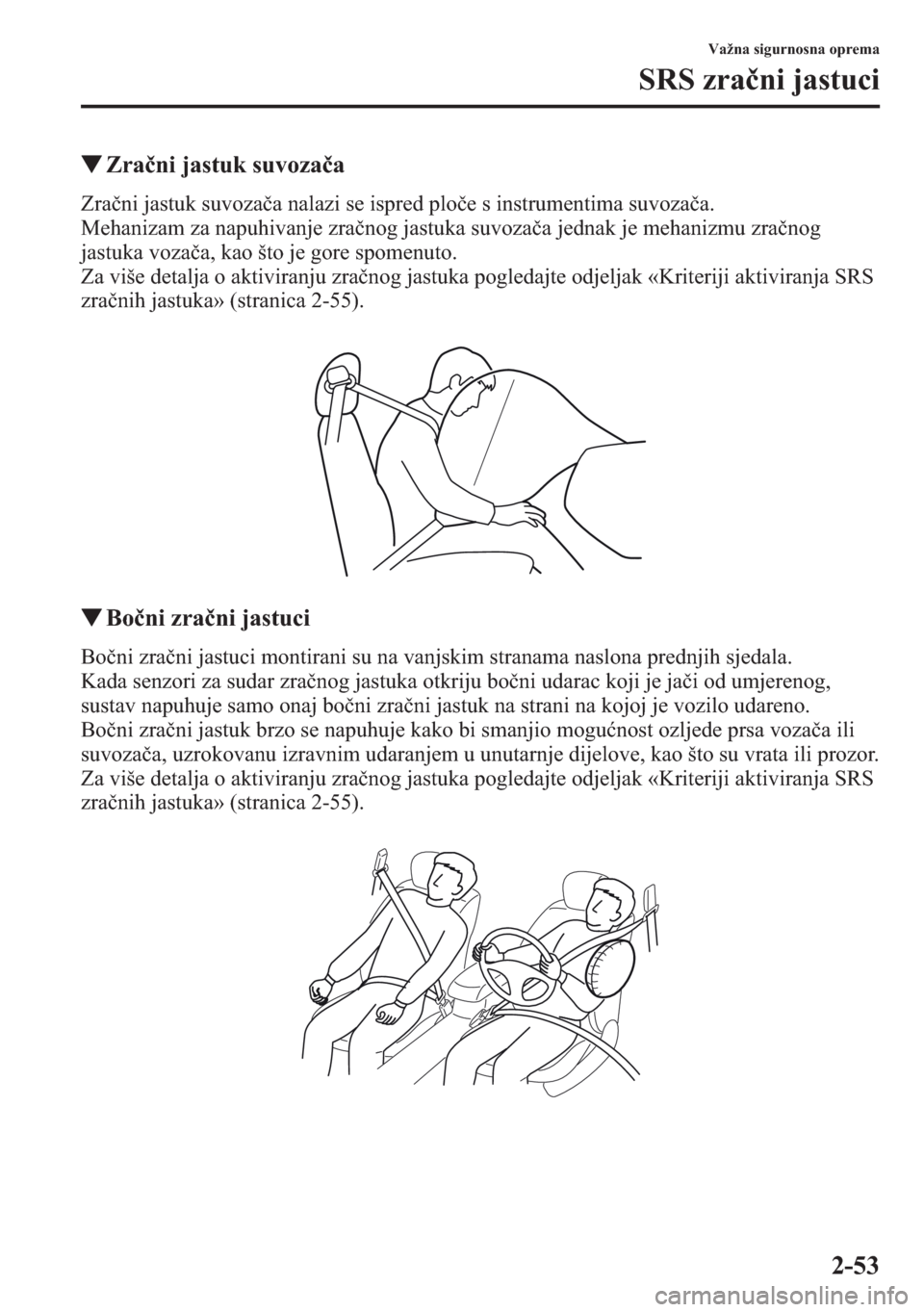

2-53
Važna sigurnosna oprema
SRS zrani jastuci
tZrani jastuk suvozaa
Zrani jastuk suvozaa nalazi se ispred ploe s instrumentima suvozaa.
Mehanizam za napuhivanje zranog jastuka suvozaa jednak je mehanizmu zranog
jastuka vozaa, kao što je gore spomenuto.
Za više detalja o aktiviranju zranog jastuka pogledajte odjeljak «Kriteriji aktiviranja SRS
zranih jastuka» (stranica 2-55).
tBoni zrani jastuci
Boni zrani jastuci montirani su na vanjskim stranama naslona prednjih sjedala.
Kada senzori za sudar zranog jastuka otkriju boni udarac koji je jai od umjerenog,
sustav napuhuje samo onaj boni zrani jastuk na strani na kojoj je vozilo udareno.
Boni zrani jastuk brzo se napuhuje kako bi smanjio mogunost ozljede prsa vozaa ili
suvozaa, uzrokovanu izravnim udaranjem u unutarnje dijelove, kao što su vrata ili prozor.
Za više detalja o aktiviranju zranog jastuka pogledajte odjeljak «Kriteriji aktiviranja SRS
zranih jastuka» (stranica 2-55).

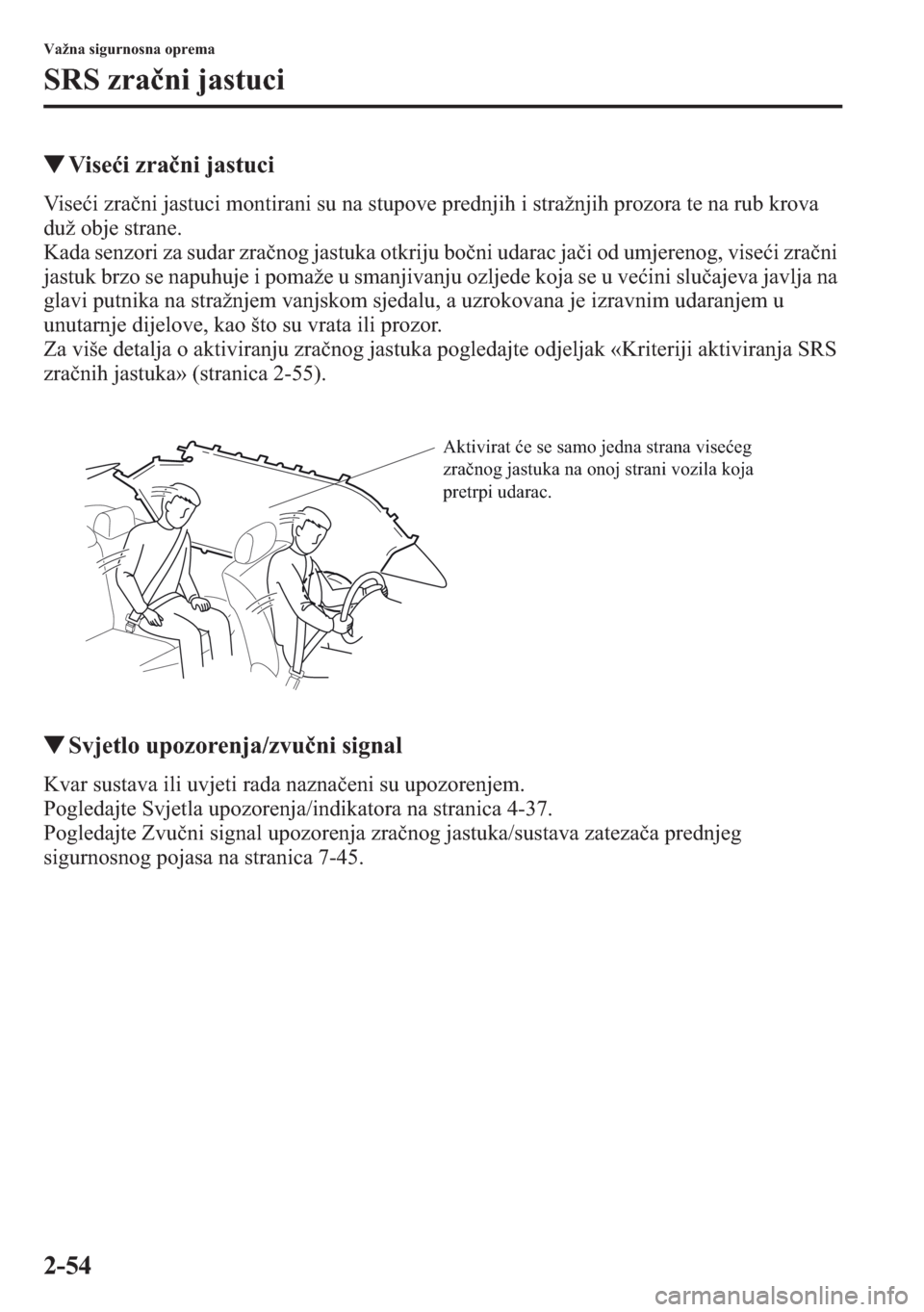

2-54
Važna sigurnosna oprema
SRS zrani jastuci
tVisei zrani jastuci
Visei zrani jastuci montirani su na stupove prednjih i stražnjih prozora te na rub krova
duž obje strane.
Kada senzori za sudar zranog jastuka otkriju boni udarac jai od umjerenog, visei zrani
jastuk brzo se napuhuje i pomaže u smanjivanju ozljede koja se u veini sluajeva javlja na
glavi putnika na stražnjem vanjskom sjedalu, a uzrokovana je izravnim udaranjem u
unutarnje dijelove, kao što su vrata ili prozor.
Za više detalja o aktiviranju zranog jastuka pogledajte odjeljak «Kriteriji aktiviranja SRS
zranih jastuka» (stranica 2-55).
tSvjetlo upozorenja/zvuni signal
Kvar sustava ili uvjeti rada naznaeni su upozorenjem.
Pogledajte Svjetla upozorenja/indikatora na stranica 4-37.
Pogledajte Zvuni signal upozorenja zranog jastuka/sustava zatezaa prednjeg
sigurnosnog pojasa na stranica 7-45.
Aktivirat će se samo jedna strana visećeg
zračnog jastuka na onoj strani vozila koja
pretrpi udarac.

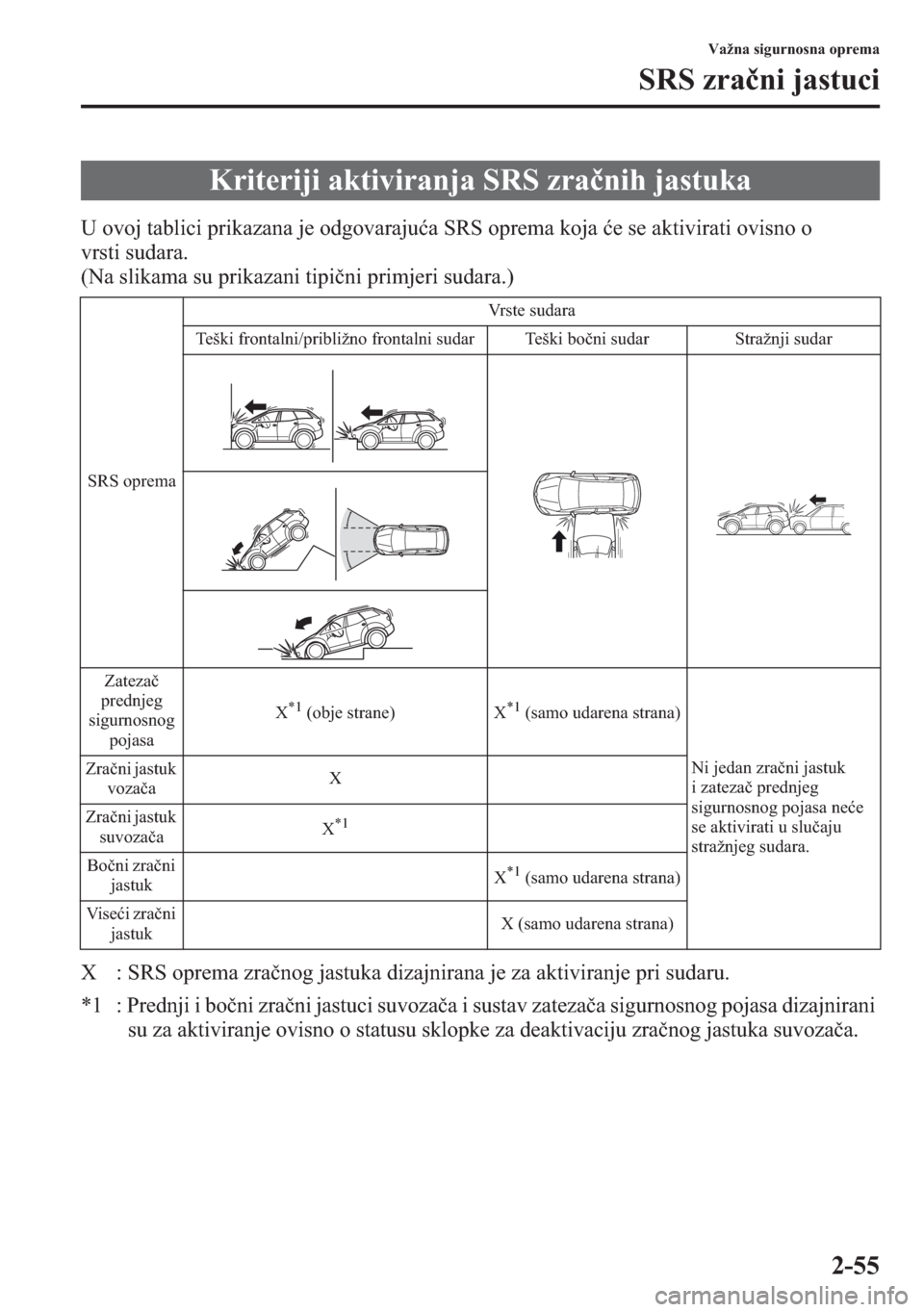

2-55
Važna sigurnosna oprema
SRS zrani jastuci
U ovoj tablici prikazana je odgovarajua SRS oprema koja e se aktivirati ovisno o
vrsti sudara.
(Na slikama su prikazani tipini primjeri sudara.)
X : SRS oprema zranog jastuka dizajnirana je za aktiviranje pri sudaru.
*1 : Prednji i boni zrani jastuci suvozaa i sustav zatezaa sigurnosnog pojasa dizajnirani
su za aktiviranje ovisno o statusu sklopke za deaktivaciju zranog jastuka suvozaa.
Kriteriji aktiviranja SRS zranih jastuka
SRS opremaVrste sudara
Teški frontalni/približno frontalni sudar Teški boni sudar Stražnji sudar
Zateza
prednjeg
sigurnosnog
pojasaX
*1 (obje strane) X*1 (samo udarena strana)
Ni jedan zrani jastuk
i zateza prednjeg
sigurnosnog pojasa nee
se aktivirati u sluaju
stražnjeg sudara. Zrani jastuk
vozaaX
Zrani jastuk
suvozaaX
*1
Boni zrani
jastukX*1 (samo udarena strana)
Visei zrani
jastukX (samo udarena strana)
