BCS-50
< ECU DIAGNOSIS INFORMATION >[WITH INTELLIGENT KEY SYSTEM]
BCM
DTC Index
INFOID:0000000012432335
NOTE:
The details of time display are as follows.
• CRNT: A malfunction is detected now.
• PAST: A malfunction was detected in the past.
IGN counter is displayed on Freeze Frame Data.
5 • B2621: INSIDE ANTENNA 1
• B2622: INSIDE ANTENNA 2
• B2623: INSIDE ANTENNA 3
6 • B2626: OUTSIDE 1 ANTENNA
• B2627: OUTSIDE 2 ANTENNA
• B2628: OUTSIDE 3 ANTENNA
7 • C1704: LOW PRESSURE FL
• C1705: LOW PRESSURE FR
• C1706: LOW PRESSURE RR
• C1707: LOW PRESSURE RL
• C1708: [NO DATA] FL
• C1709: [NO DATA] FR
• C1710: [NO DATA] RR
• C1711: [NO DATA] RL
• C1716: [PRESS DATA ERR] FL
• C1717: [PRESS DATA ERR] FR
• C1718: [PRESS DATA ERR] RR
• C1719: [PRESS DATA ERR] RL
• C1729: VHCL SPEED SIG ERR
Priority DTC
CONSULT display Fail-safe
Freeze Frame Data
•Vehicle Speed
•Odo/Trip Meter
•Vehicle Condition Intelligent Key
warning lamp
ON Tire pressure monitor
warning lamp ON Reference page
No DTC is detected.
further testing
may be required. —— — — —
U1000: CAN COMM CIRCUIT — —— — BCS-63
U1010: CONTROL UNIT (CAN) — —— — BCS-64
U0415: VDC CAN CIR2 ×— ×— BCS-65
B2192: ID DISCORD BCM-ECM ×—— — SEC-54
B2193: CHAIN OF BCM-ECM×—— — SEC-55
B2195: ANTI SCANNING×—— — SEC-56
B2196: DONGLE NG×—— — SEC-57
B2198: NATS ANTENNA AMP×—— — SEC-59
B2555: STOP LAMP CIRCUIT —××—SEC-62
B2556: ENG START SW —×× —SEC-65
B2557: VEHICLE SPEED ×× × —SEC-67
B2562: LOW VOLTAGE —× —— BCS-66
B2601: SHIFT P SIGNAL×× × —SEC-68
B2602: SHIFT P DIAG ×× × —SEC-70
B2603: SHIFT POSITION ×× × —SEC-73
B2604: SHIFT PN DIAG CAN ×× × —SEC-77
B2605: SHIFT PN DIAG IPDM ×× × —SEC-80
B2608: STARTER RELAY ×× × —SEC-82
B260F: ECM CAN COMM ×× × —SEC-84
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 312 of 3641
![NISSAN NOTE 2016 Service Repair Manual BCS
BCM
BCS-51
< ECU DIAGNOSIS INFORMATION > [WITH INTELLIGENT KEY SYSTEM]
C
D
E
F
G H
I
J
K L
B A
O P
N
B2614: ACC RELAY REQ FB —
××—PCS-56
B2615: IGN RELAY3 REQ FB — ××—PCS-58
B2616: IGN NISSAN NOTE 2016 Service Repair Manual BCS
BCM
BCS-51
< ECU DIAGNOSIS INFORMATION > [WITH INTELLIGENT KEY SYSTEM]
C
D
E
F
G H
I
J
K L
B A
O P
N
B2614: ACC RELAY REQ FB —
××—PCS-56
B2615: IGN RELAY3 REQ FB — ××—PCS-58
B2616: IGN](/img/5/57363/w960_57363-311.png)
BCS
BCM
BCS-51
< ECU DIAGNOSIS INFORMATION > [WITH INTELLIGENT KEY SYSTEM]
C
D
E
F
G H
I
J
K L
B A
O P
N
B2614: ACC RELAY REQ FB —
××—PCS-56
B2615: IGN RELAY3 REQ FB — ××—PCS-58
B2616: IGN RELAY2 REQ FB — ××—PCS-60
B2618: IGN RELAY1 REQ FB — ××—PCS-62
B261A: ENGINE SW —×× —PCS-63
B261F: ASCD CANCEL SW —×× —SEC-85
B2620: NEUTRAL SW —×× —SEC-88
B2621: INSIDE ANTENNA 1 —× —— DLK-65
B2622: INSIDE ANTENNA 2—× —— DLK-67
B2623: INSIDE ANTENNA 3—× —— DLK-69
B2626: OUTSIDE 1 ANTENNA — ×—— DLK-73
B2627: OUTSIDE 2 ANTENNA — ×—— DLK-71
B2628: OUTSIDE 3 ANTENNA — ×—— DLK-75
B26E8: CLUTCH SW×× × —SEC-91
B26F1: IGN RELAY OFF ×× × —PCS-65
B26F2: IGN RELAY ON ×× × —PCS-66
B26F3: START CONT RLY ON ×× × —SEC-94
B26F4: START CONT RLY OFF ×× × —SEC-95
B26F6: BCM —×× —PCS-68
B26F7: BCM ×× × —SEC-96
B26FB: CLUTCH SWITCH —×× —SEC-97
B26FC: KEY REGISTRATION — ××—SEC-98
C1704: LOW PRESSURE FL — —— ×
WT-25
C1705: LOW PRESSURE FR — —— ×
C1706: LOW PRESSURE RR — —— ×
C1707: LOW PRESSURE RL — —— ×
C1708: [NO DATA] FL —— — ×
WT-27
C1709: [NO DATA] FR —— — ×
C1710: [NO DATA] RR —— — ×
C1711: [NO DATA] RL —— — ×
C1716: [PRESS DATA ERR] FL — —— ×
WT-30
C1717: [PRESS DATA ERR] FR — —— ×
C1718: [PRESS DATA ERR] RR — —— ×
C1719: [PRESS DATA ERR] RL — —— ×
C1729: VHCL SPEED SIG ERR — —— ×WT-32
CONSULT display Fail-safe Freeze Frame Data
•Vehicle Speed
•Odo/Trip Meter
•Vehicle Condition Intelligent Key
warning lamp ON Tire pressure monitor
warning lamp ON Reference page
Revision: August 2015
2016 Versa Note
cardiagn.com
Page 313 of 3641
![NISSAN NOTE 2016 Service Repair Manual BCS-52
< WIRING DIAGRAM >[WITH INTELLIGENT KEY SYSTEM]
BCM
WIRING DIAGRAM
BCM
Wiring DiagramINFOID:0000000012432336
ABMWA3493GB
Revision: August 2015
2016 Versa Note
cardiagn.com NISSAN NOTE 2016 Service Repair Manual BCS-52
< WIRING DIAGRAM >[WITH INTELLIGENT KEY SYSTEM]
BCM
WIRING DIAGRAM
BCM
Wiring DiagramINFOID:0000000012432336
ABMWA3493GB
Revision: August 2015
2016 Versa Note
cardiagn.com](/img/5/57363/w960_57363-312.png)

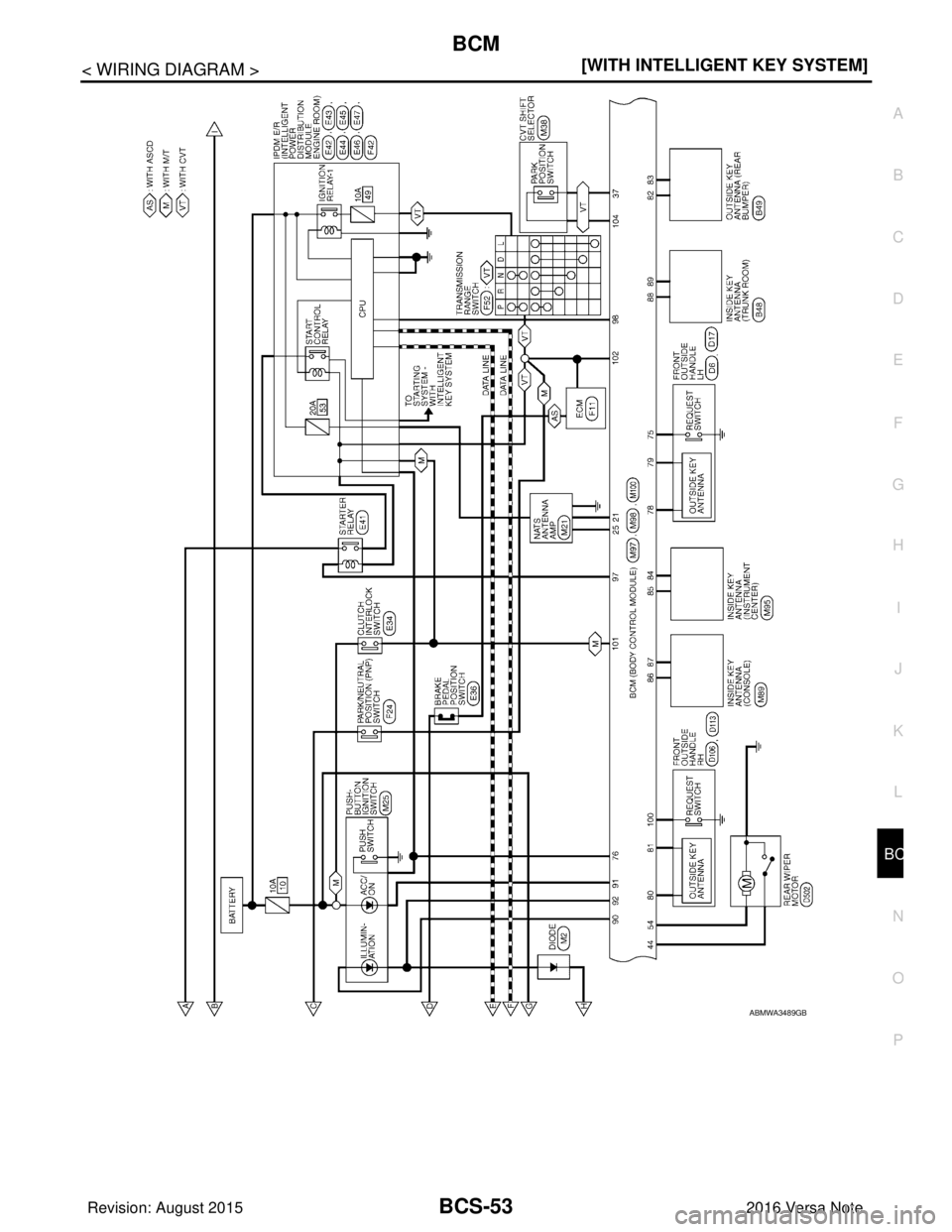

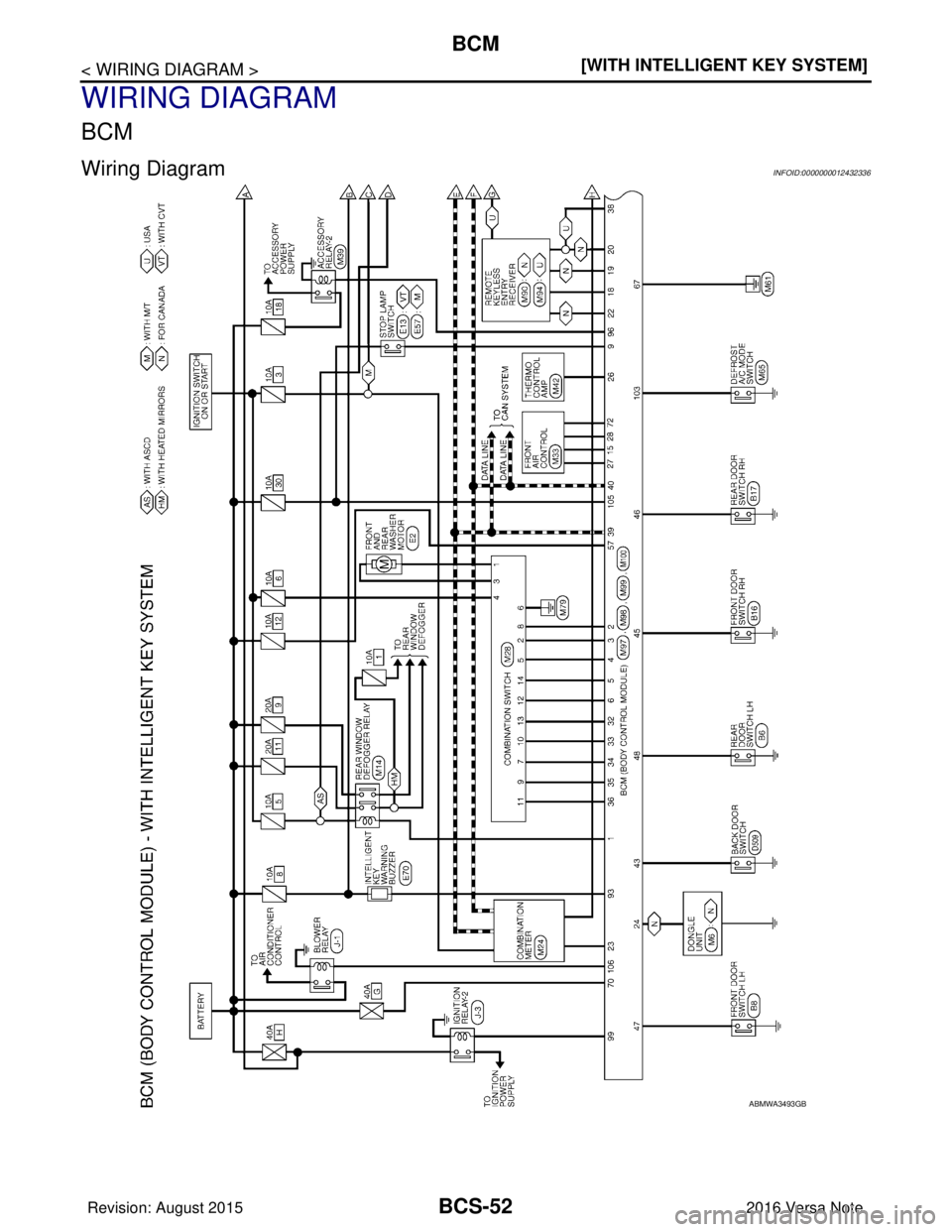

BCS-52
< WIRING DIAGRAM >[WITH INTELLIGENT KEY SYSTEM]
BCM
WIRING DIAGRAM
BCM
Wiring DiagramINFOID:0000000012432336
ABMWA3493GB
Revision: August 2015
2016 Versa Note
cardiagn.com
Page 314 of 3641
![NISSAN NOTE 2016 Service Repair Manual BCS
BCM
BCS-53
< WIRING DIAGRAM > [WITH INTELLIGENT KEY SYSTEM]
C
D
E
F
G H
I
J
K L
B A
O P
N
ABMWA3489GB
Revision: August 2015
2016 Versa Note
cardiagn.com NISSAN NOTE 2016 Service Repair Manual BCS
BCM
BCS-53
< WIRING DIAGRAM > [WITH INTELLIGENT KEY SYSTEM]
C
D
E
F
G H
I
J
K L
B A
O P
N
ABMWA3489GB
Revision: August 2015
2016 Versa Note
cardiagn.com](/img/5/57363/w960_57363-313.png)
BCS
BCM
BCS-53
< WIRING DIAGRAM > [WITH INTELLIGENT KEY SYSTEM]
C
D
E
F
G H
I
J
K L
B A
O P
N
ABMWA3489GB
Revision: August 2015
2016 Versa Note
cardiagn.com
Page 315 of 3641
![NISSAN NOTE 2016 Service Repair Manual BCS-54
< WIRING DIAGRAM >[WITH INTELLIGENT KEY SYSTEM]
BCM
ABMWA3272GB
Revision: August 2015
2016 Versa Note
cardiagn.com NISSAN NOTE 2016 Service Repair Manual BCS-54
< WIRING DIAGRAM >[WITH INTELLIGENT KEY SYSTEM]
BCM
ABMWA3272GB
Revision: August 2015
2016 Versa Note
cardiagn.com](/img/5/57363/w960_57363-314.png)

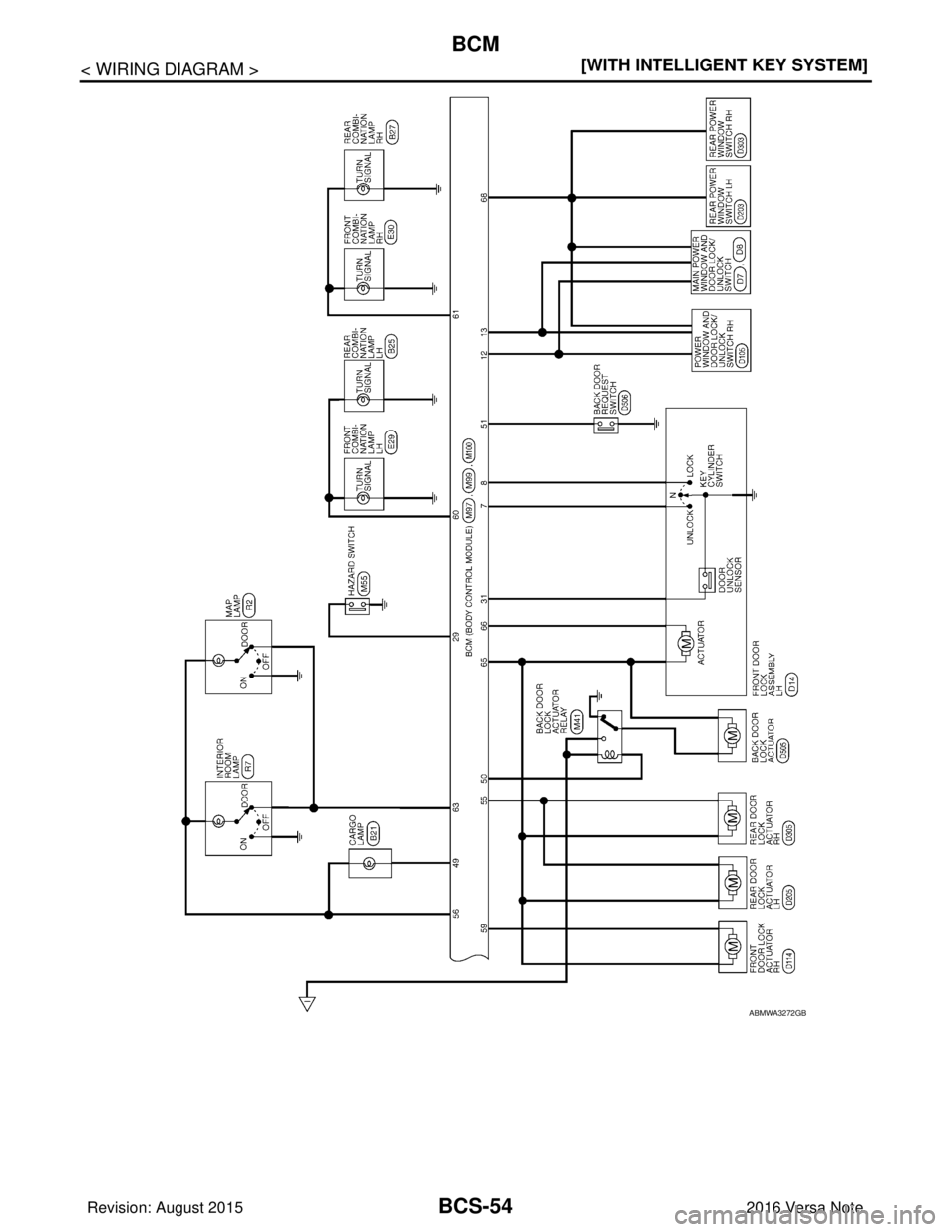

BCS-54
