Przed wymianÄ… bezpiecznika konieczne jest:
F u stalenie przyczyny uszkodzenia
i
dokonanie stosownej naprawy,
F

w
yłączenie wszystkich odbiorników energii
elektrycznej,
F

z
atrzymanie samochodu i wyłączenie
stacyjki,
F

z
identyfikowanie przepalonego
bezpiecznika za pomocÄ… tabel
przyporzÄ…dkowania i
schematów
zamieszczonych na następnych stronach.

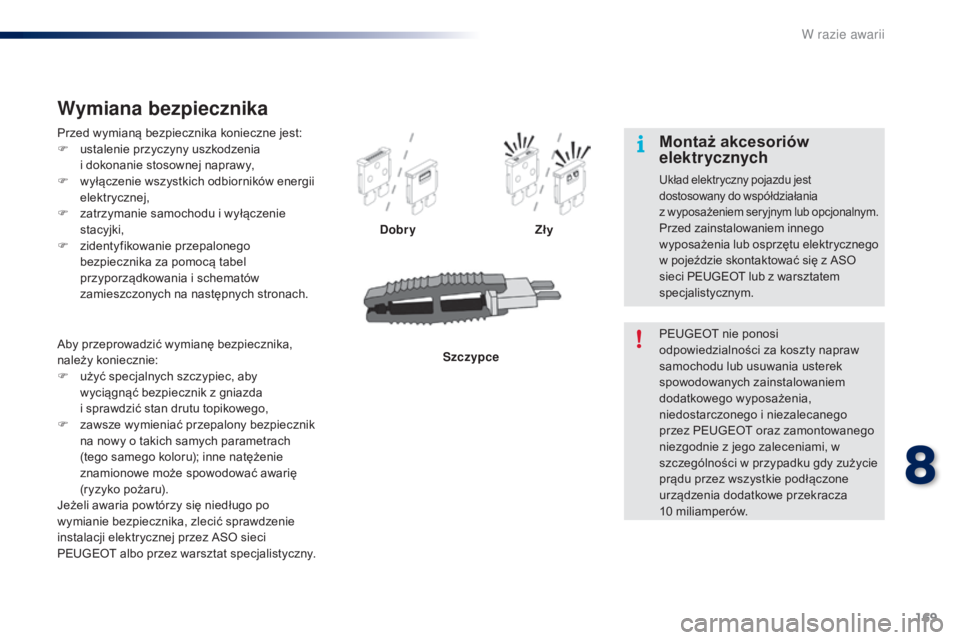

Wymiana bezpiecznika
Dobry ZÅ‚y
Szczypce
Aby przeprowadzić wymianę bezpiecznika,
należy koniecznie:
F

u

żyć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z

gniazda
i

sprawdzić stan drutu topikowego,
F

z

awsze wymieniać przepalony bezpiecznik
na nowy o takich samych parametrach
(tego samego koloru); inne natężenie
znamionowe może spowodować awarię
(ryzyko pożaru).
Jeżeli awaria powtórzy się niedługo po
wymianie bezpiecznika, zlecić sprawdzenie
instalacji elektrycznej przez ASO sieci
PEUGEOT albo przez warsztat specjalistyczny. PEUGEOT nie ponosi
odpowiedzialności za koszty napraw
samochodu lub usuwania usterek
spowodowanych zainstalowaniem
dodatkowego wyposażenia,
niedostarczonego i niezalecanego
przez PEUGEOT oraz zamontowanego
niezgodnie z jego zaleceniami, w
szczególności w przypadku gdy zużycie
prądu przez wszystkie podłączone
urzÄ…dzenia dodatkowe przekracza
10
mil

iamperów.
Montaż akcesoriów
elektr ycznych
Układ elektryczny pojazdu jest
dostosowany do współdziałania
z
w
yposażeniem seryjnym lub opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycznego
w pojeździe skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
8
W razie awarii

170
108_pl_Chap08_en-cas-pannes_ed01-2016

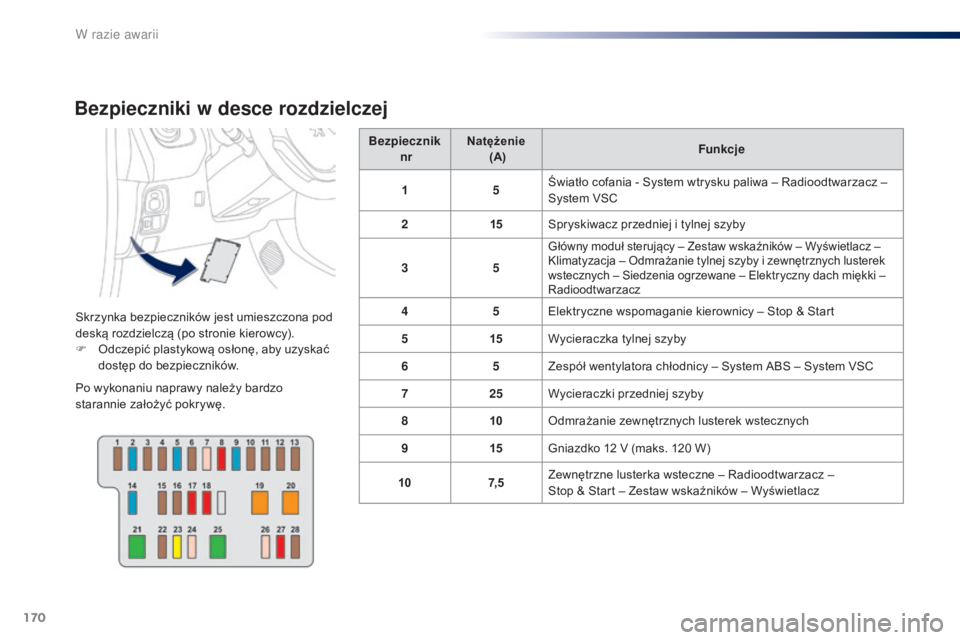

Bezpieczniki w desce rozdzielczej
Skrzynka bezpieczników jest umieszczona pod
deskÄ… rozdzielczÄ… (po stronie kierowcy).
F

O
dczepić plastykową osłonę, aby uzyskać
dostęp do bezpieczników.
Po wykonaniu naprawy należy bardzo
starannie założyć pokrywę. Bezpiecznik

nr Natężenie

(A) Funkcje
1 5Światło cofania - System wtrysku paliwa – Radioodtwarzacz –
System VSC
2 15Spryskiwacz przedniej i tylnej szyby
3 5
Główny moduł sterujący – Zestaw wskaźników – Wyświetlacz –
Klimatyzacja – Odmrażanie tylnej szyby i
zewnętrznych lusterek
wstecznych – Siedzenia ogrzewane – Elektryczny dach miękki –
Radioodtwarzacz
4 5Elektryczne wspomaganie kierownicy – Stop & Start
5 15Wycieraczka tylnej szyby
6 5Zespół wentylatora chłodnicy – System ABS – System VSC
7 25Wycieraczki przedniej szyby
8 10Odmrażanie zewnętrznych lusterek wstecznych
9 15Gniazdko 12
V (maks. 120 W)
10 7, 5Zewnętrzne lusterka wsteczne – Radioodtwarzacz –
Stop & Start – Zestaw wskaźników – Wyświetlacz
W razie awarii

171
108_pl_Chap08_en-cas-pannes_ed01-2016

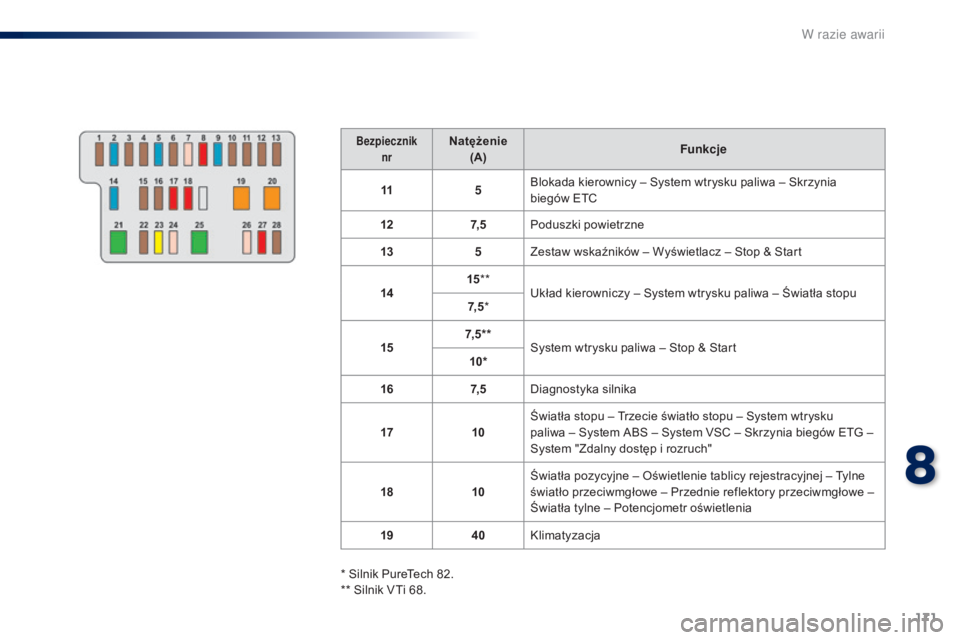

Bezpiecznik nrNatężenie(A) Funkcje
11 5Blokada kierownicy – System wtrysku paliwa – Skrzynia
biegów ETC
12 7, 5Poduszki powietrzne
13 5Zestaw wskaźników – Wyświetlacz – Stop & Start
14 15
**
Układ kierowniczy – System wtrysku paliwa – Światła stopu
7, 5 *
15 7, 5 * *
System wtrysku paliwa – Stop & Start
10*
16 7, 5Diagnostyka silnika
17 10Światła stopu – Trzecie światło stopu – System wtrysku
paliwa – System ABS – System VSC – Skrzynia biegów ETG –
System "Zdalny dostęp i
rozruch"
18 10Światła pozycyjne – Oświetlenie tablicy rejestracyjnej – Tylne
światło przeciwmgłowe – Przednie reflektory przeciwmgłowe –
Światła tylne – Potencjometr oświetlenia
19 40Klimatyzacja
* Silnik PureTech 82.
** Silnik VTi 68.
8
W razie awarii

172
108_pl_Chap08_en-cas-pannes_ed01-2016

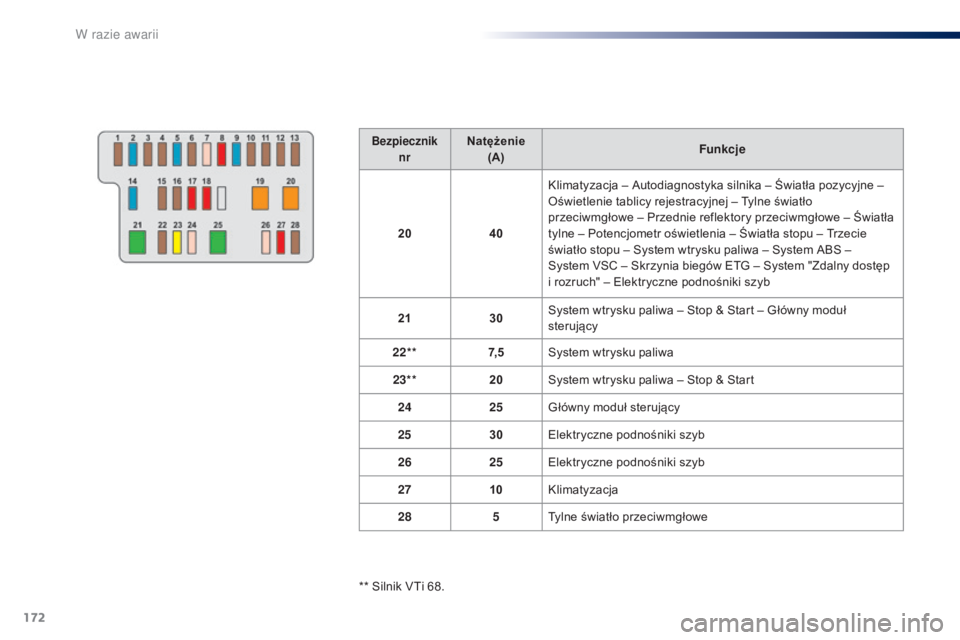

Bezpiecznik nrNatężenie(A) Funkcje
20 40Klimatyzacja – Autodiagnostyka silnika – Światła pozycyjne –
Oświetlenie tablicy rejestracyjnej – Tylne światło
przeciwmgłowe – Przednie reflektory przeciwmgłowe – Światła
tylne – Potencjometr oświetlenia – Światła stopu – Trzecie
światło stopu – System wtrysku paliwa – System ABS –
System VSC – Skrzynia biegów ETG – System "Zdalny dostęp
i
rozruch" – Elektryczne podnośniki szyb
21 30System wtrysku paliwa – Stop & Start – Główny moduł
sterujÄ…cy
22** 7, 5System wtrysku paliwa
23** 20System wtrysku paliwa – Stop & Start
24 25Główny moduł sterujący
25 30Elektryczne podnośniki szyb
26 25Elektryczne podnośniki szyb
27 10Klimatyzacja
28 5Tylne światło przeciwmgłowe
** Silnik VTi 68.
W razie awarii

173
108_pl_Chap08_en-cas-pannes_ed01-2016

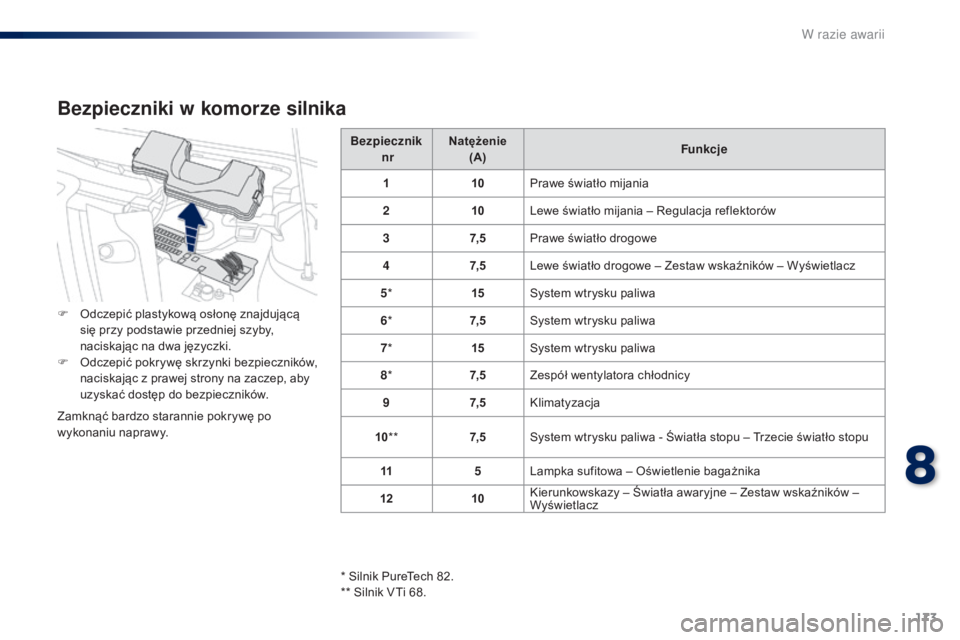

Bezpiecznik
nr Natężenie

(A) Funkcje
1 10Prawe światło mijania
2 10Lewe światło mijania – Regulacja reflektorów
3 7, 5Prawe światło drogowe
4 7, 5Lewe światło drogowe – Zestaw wskaźników – Wyświetlacz
5 * 15System wtrysku paliwa
6 * 7, 5System wtrysku paliwa
7 * 15System wtrysku paliwa
8 * 7, 5Zespół wentylatora chłodnicy
9 7, 5Klimatyzacja
10 ** 7, 5System wtrysku paliwa - Światła stopu – Trzecie światło stopu
11 5Lampka sufitowa – Oświetlenie bagażnika
12 10Kierunkowskazy – Światła awaryjne – Zestaw wskaźników –
Wyświetlacz
Bezpieczniki w k
omorze silnika
F Odczepić plastykową osłonę znajdującą
siÄ™ przy podstawie przedniej szyby,
naciskając na dwa języczki.
F

O
dczepić pokrywę skrzynki bezpieczników,
naciskajÄ…c z
prawej strony na zaczep, aby
uzyskać dostęp do bezpieczników.
Zamknąć bardzo starannie pokrywę po
wykonaniu naprawy.
* Silnik PureTech 82.
** Silnik VTi 68.
8
W razie awarii

174
108_pl_Chap08_en-cas-pannes_ed01-2016
** Silnik VTi 68.

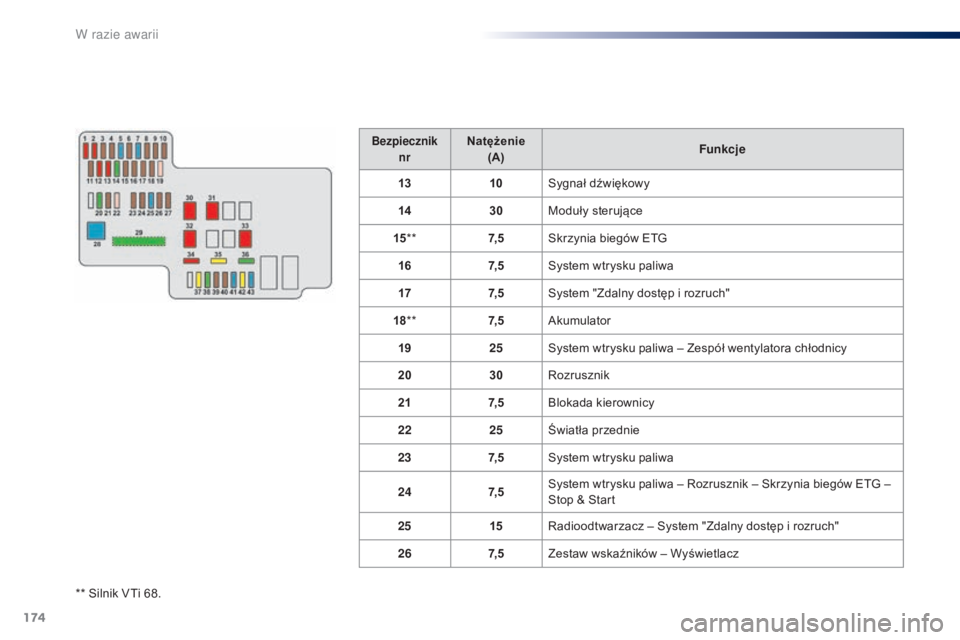

Bezpiecznik
nrNatężenie (A) Funkcje
13 10Sygnał dźwiękowy
14 30Moduły sterujące
15 ** 7, 5Skrzynia biegów ETG
16 7, 5System wtrysku paliwa
17 7, 5System "Zdalny dostęp i
rozruch"
18 ** 7, 5Akumulator
19 25System wtrysku paliwa – Zespół wentylatora chłodnicy
20 30Rozrusznik
21 7, 5Blokada kierownicy
22 25Światła przednie
23 7, 5System wtrysku paliwa
24 7, 5System wtrysku paliwa – Rozrusznik – Skrzynia biegów ETG –
Stop & Start
25 15Radioodtwarzacz – System "Zdalny dostęp i
rozruch"
26 7, 5Zestaw wskaźników – Wyświetlacz
W razie awarii

175
108_pl_Chap08_en-cas-pannes_ed01-2016

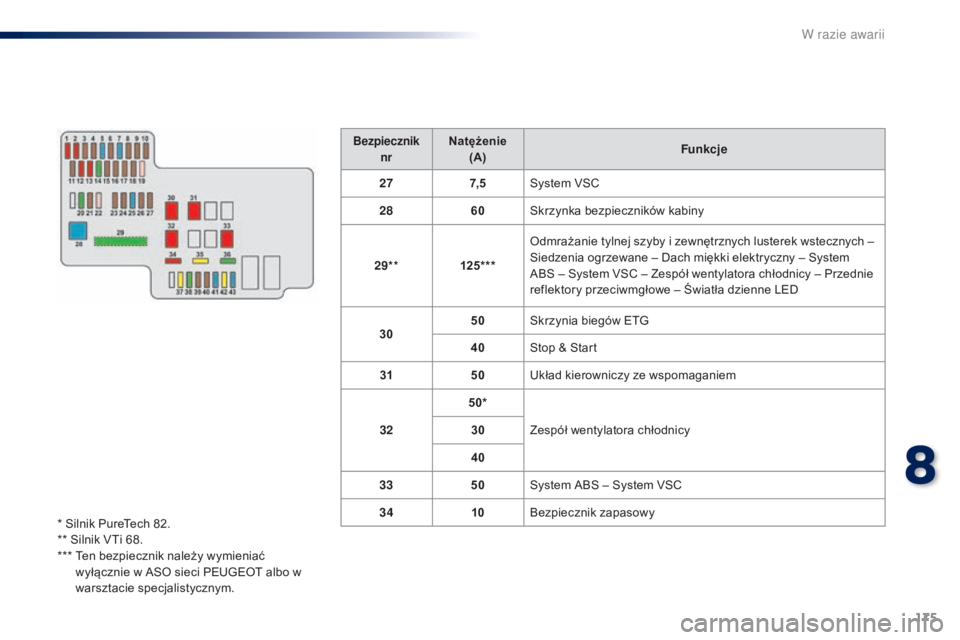

Bezpiecznik nrNatężenie(A) Funkcje
27 7, 5System VSC
28 60Skrzynka bezpieczników kabiny
29** 125***Odmrażanie tylnej szyby i
zewnętrznych lusterek wstecznych –
Siedzenia ogrzewane – Dach miękki elektryczny – System
ABS – System VSC – Zespół wentylatora chłodnicy – Przednie
reflektory przeciwmgłowe – Światła dzienne LED
30 50
Skrzynia biegów ETG
40 Stop & Start
31 50Układ kierowniczy ze wspomaganiem
32 50*
Zespół wentylatora chłodnicy
30
40
33 50System ABS – System VSC
34 10Bezpiecznik zapasowy
* Silnik PureTech 82.
** Silnik VTi 68.
***

T

en bezpiecznik należy wymieniać
wyłącznie w ASO sieci PEUGEOT albo w
warsztacie specjalistycznym.
8
W razie awarii

176
108_pl_Chap08_en-cas-pannes_ed01-2016

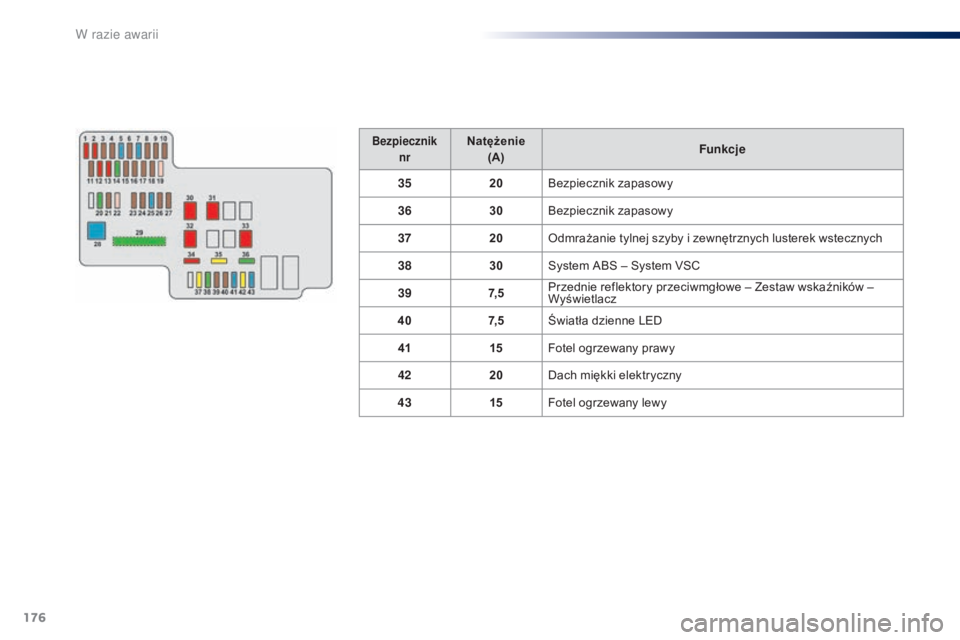

Bezpiecznik nrNatężenie(A) Funkcje
35 20Bezpiecznik zapasowy
36 30Bezpiecznik zapasowy
37 20Odmrażanie tylnej szyby i
zewnętrznych lusterek wstecznych
38 30System ABS – System VSC
39 7, 5Przednie reflektory przeciwmgłowe – Zestaw wskaźników –
Wyświetlacz
40 7, 5Światła dzienne LED
41 15Fotel ogrzewany prawy
42 20Dach miękki elektryczny
43 15Fotel ogrzewany lewy
W razie awarii

177
108_pl_Chap08_en-cas-pannes_ed01-2016
Akumulator 12 V
Akumulator znajduje siÄ™ pod pokrywÄ… silnika.
Aby uzyskać dostęp do zacisku (+) :
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F

p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
Przed każdą interwencją
Unieruchomić pojazd, zaciągnąć hamulec
postojowy, ustawić skrzynię biegów na
luz, następnie wyłączyć zapłon.
Sprawdzić, czy wszystkie urządzenia
elektryczne są wyłączone.
Obecność tej etykiety, zwłaszcza
w połączeniu z

funkcjÄ… Stop & Start,
wskazuje na zastosowanie
akumulatora ołowiowego 12

V,
o specjalnej technologii i

parametrach,
wymagajÄ…cego, w

przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony ASO sieci PEUGEOT lub
warsztatu specjalistycznego. Po ponownym zamontowaniu
akumulatora funkcja Stop & Start będzie
aktywna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od warunków klimatycznych i
stanu
naładowania akumulatora (do około
8
godzin). Nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w skrzynię biegów ETG.
Informacje ogólne
OÅ‚owiowe akumulatory rozruchowe
Akumulatory zawierajÄ… szkodliwe
substancje, takie jak kwas siarkowy i
ołów.
Należy je likwidować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami gospodarstwa domowego.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów. Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w
miejscu z dobrÄ… wentylacjÄ…,
z
dala od otwartego ognia lub źródeł iskier,
aby uniknąć ryzyka wybuchu i
pożaru.
Po zakończeniu pracy należy umyć
ręce.
8
w razie awarii

178
108_pl_Chap08_en-cas-pannes_ed01-2016

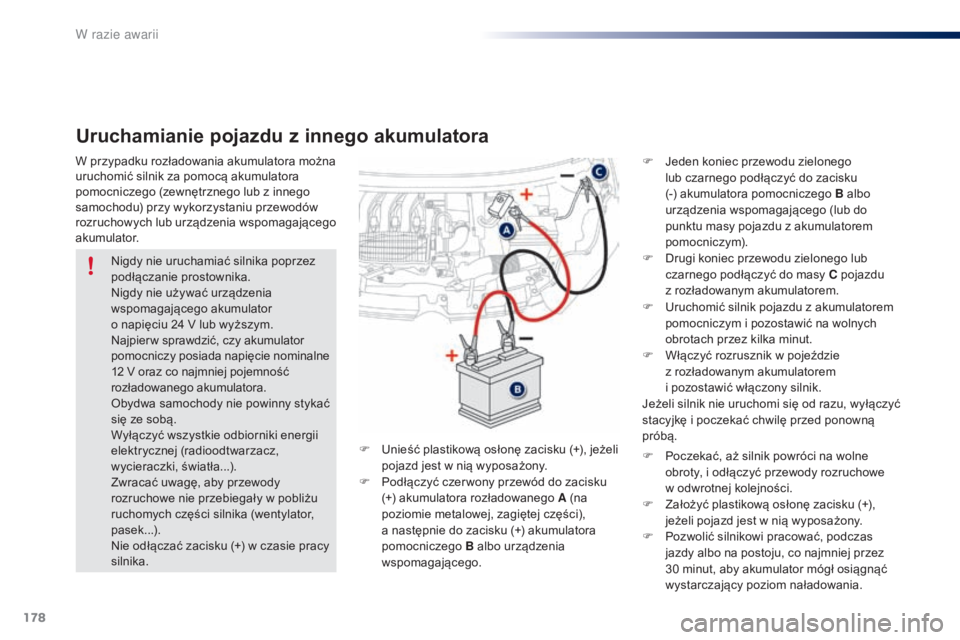

Uruchamianie pojazdu z innego akumulatora
F Uruchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.
F

W
łączyć rozrusznik w pojeździe
z
rozładowanym akumulatorem
i
pozostawić włączony silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
stacyjkÄ™ i
poczekać chwilę przed ponowną
próbą.
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nigdy nie używać urządzenia
wspomagajÄ…cego akumulator

o napięciu 24

V lub wyższym.
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12

V oraz co najmniej pojemność
rozładowanego akumulatora.
Obydwa samochody nie powinny stykać
siÄ™ ze sobÄ….
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła...).
Zwracać uwagę, aby przewody
rozruchowe nie przebiegały w

pobliżu
ruchomych części silnika (wentylator,
pasek...).
Nie odłączać zacisku (+) w

czasie pracy
silnika. F

P
oczekać, aż silnik powróci na wolne
obroty, i
odłączyć przewody rozruchowe
w
odwrotnej kolejności.
F

Z
ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w
nią wyposażony.
F

P
ozwolić silnikowi pracować, podczas
jazdy albo na postoju, co najmniej przez
30
minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z

innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urzÄ…dzenia wspomagajÄ…cego
akumulator.
F

U

nieść plastikową osłonę zacisku (+), jeżeli
pojazd jest w

nią wyposażony.
F

P

odłączyć czer wony przewód do zacisku
(+) akumulatora rozładowanego A (na
poziomie metalowej, zagiętej części),
a następnie do zacisku (+) akumulatora
pomocniczego B albo urzÄ…dzenia
wspomagajÄ…cego. F

J
eden koniec przewodu zielonego
lub czarnego podłączyć do zacisku
(-) akumulatora pomocniczego B albo
urzÄ…dzenia wspomagajÄ…cego (lub do
punktu masy pojazdu z akumulatorem
pomocniczym).
F
D
rugi koniec przewodu zielonego lub
czarnego podłączyć do masy C pojazdu
z rozładowanym akumulatorem.
w razie awarii
