Peugeot Partner 2019 Betriebsanleitung (in German)

Das PEUGEOTTOTAL Team weiß, wie es durch starke
Leistung auch unter schwierigsten Bedingungen Siege
einfährt, und hat dies mit den ersten drei Plätzen in 2017
eindrucksvoll belegt.
Um diese herausragenden Leistungen zu erzielen, haben
die Teams von Peugeot Sport für den Peugeot 3008 DKR
den Schmierstoff TOTAL QUARTZ gewählt. Dies ist ein
High-Tech-Schmierstoff, der den Motor unter extremsten
Bedingungen schützt.
TOTAL QUARTZ schützt Ihren Motor gegen die
Auswirkungen der Zeit.
PEUGEOT & TOTAL
EINE LEISTUNGSSTARKE
PARTNERSCHAFT!
TOTAL QUARTZ Ineo First ist ein hochleistungsfähiger
Schmierstoff, der aus der Zusammenarbeit der R&D-Teams
von Peugeot und Total entstanden ist. Speziell ausgelegt für
die Motorisierungen der Peugeot-Fahrzeuge ermöglicht seine
innovative Technologie die deutliche Reduzierung der CO
2-
Emissionen sowie den wirksamen Schutz Ihres Motors gegen
Verschmutzung.

170
Kraftstoffkompatibilität
Kraftstoffqualität für
Benzinmotoren
Die Benzinmotoren sind so konzipiert, dass sie
mit an Tankstellen ver fügbaren Biokraftstoffen
gemäß den aktuellen und zukünftigen
europäischen Normen betrieben werden
können:Benzin gemäß der Norm EN228
gemischt mit einem Biokraftstoff
unter Einhaltung der Norm EN15376.
Es sind nur Kraftstoffadditive für
Benzinmotoren erlaubt, welche die Norm
B715001 einhalten.
Kraftstoff für Dieselmotoren
Die Dieselmotoren sind so konzipiert, dass sie
mit an Tankstellen ver fügbaren Biokraftstoffen
gemäß den aktuellen und zukünftigen
europäischen Normen betrieben werden können:
Diesel gemäß der Norm EN590,
durch den Mineralölhersteller
gemischt mit Biokraftstoff gemäß
Norm EN14214 (Verwendung
möglich von bis zu 7 %
Fettsäuremethylester), Diesel gemäß der Norm EN16734,
durch den Mineralölhersteller
gemischt mit Biokraftstoff gemäß
Norm EN14214 (Verwendung
möglich von bis zu 10
%
Fettsäuremethylester),
Paraffinische Gasöle gemäß
der Norm EN15940, durch den
Mineralölhersteller gemischt mit
Biokraftstoff gemäß Norm EN14214
(Ver wendung möglich von bis zu
7 % Fettsäuremethylester).
B20 - oder B30 -Kraftstoffe, die
der Norm EN16709 entsprechen,
können mit Ihrem Dieselmotor
eingesetzt werden. Dieser
Gebrauch (selbst wenn nur
gelegentlich), erfordert allerdings
das Einhalten der besonderen
Wartungsbedingungen, die
als „erschwerte Bedingungen“
bezeichnet werden.
Für weitere Informationen wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Die Verwendung jeder anderen Art von
(Bio) -Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl,
...) ist ausdrücklich verboten (Gefahr
der Beschädigung des Motors und des
Kraftstoffkreislaufs). Nur die Verwendung von Dieselkraftstoff-
Additiven gemäß Norm B715000 ist
zulässig.
Diesel bei niedrigen Temperaturen
Bei Temperaturen unter 0 °
C könnte die Bildung
von Paraffinen in Sommerdieseltypen zu
einem abnormalen Betrieb der Kraftstoffzufuhr
führen. Um dies zu vermeiden wird empfohlen,
Winterdiesel zu verwenden und den Tank über
50
% gefüllt zu halten.
Falls der Motor dennoch bei Temperaturen
unter -15
°C Schwierigkeiten hat, lassen Sie
das Fahrzeug eine Weile lang in einer Garage
oder in einer beheizten Werkstatt stehen.
Fahrt ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es er forderlich
sein, eine besondere Kraftstoffart (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung


...)
zu benutzen, um den korrekten Betrieb des
Motors zu garantieren.
Für weitere Informationen wenden Sie sich an
Ihre Verkaufsstelle.
Praktische Tipps

171

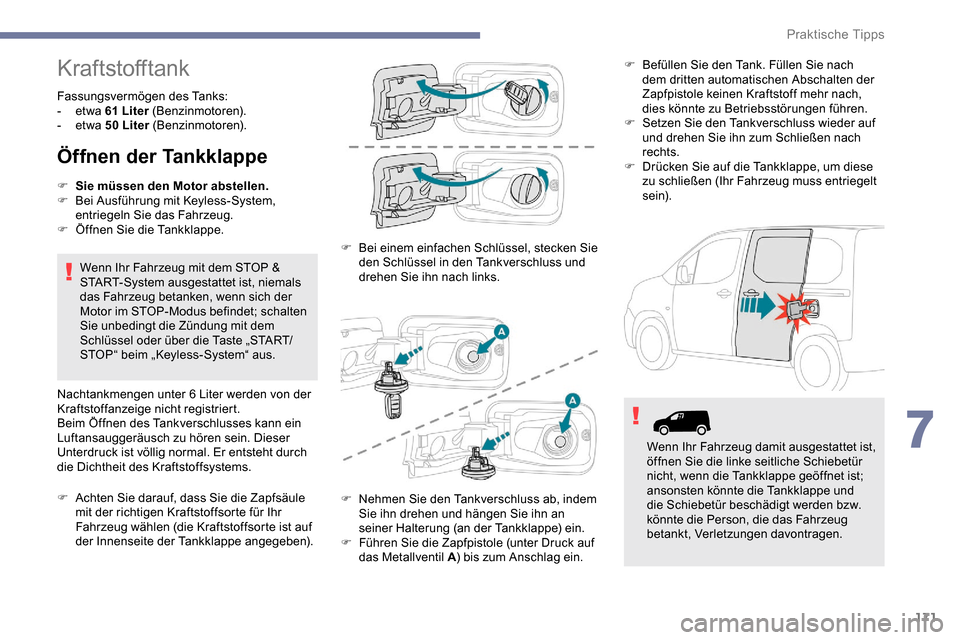

Kraftstofftank
Fassungsvermögen des Tanks:
- etwa 61
Liter (Benzinmotoren).
-
etwa 50
Liter (Benzinmotoren).
Öffnen der Tankklappe
F Sie müssen den Motor abstellen.
F B ei Ausführung mit Keyless-System,
entriegeln Sie das Fahrzeug.
F

Ö
ffnen Sie die Tankklappe.
Wenn Ihr Fahrzeug mit dem STOP &
START-System ausgestattet ist, niemals
das Fahrzeug betanken, wenn sich der
Motor im STOP-Modus befindet; schalten
Sie unbedingt die Zündung mit dem
Schlüssel oder über die Taste „START/
STOP“ beim „Keyless-System“ aus.
Nachtankmengen unter 6


Liter werden von der
Kraftstoffanzeige nicht registriert.
Beim Öffnen des Tankverschlusses kann ein
Luftansauggeräusch zu hören sein. Dieser
Unterdruck ist völlig normal. Er entsteht durch
die Dichtheit des Kraftstoffsystems.
F

A
chten Sie darauf, dass Sie die Zapfsäule
mit der richtigen Kraftstoffsorte für Ihr
Fahrzeug wählen (die Kraftstoffsorte ist auf
der Innenseite der Tankklappe angegeben). F

B
ei einem einfachen Schlüssel, stecken Sie
den Schlüssel in den Tankverschluss und
drehen Sie ihn nach links. F

B
efüllen Sie den Tank. Füllen Sie nach
dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach,
dies könnte zu Betriebsstörungen führen.
F
S
etzen Sie den Tankverschluss wieder auf
und drehen Sie ihn zum Schließen nach
rechts.
F
D
rücken Sie auf die Tankklappe, um diese
zu schließen (Ihr Fahrzeug muss entriegelt
sein).
F

N
ehmen Sie den Tankverschluss ab, indem
Sie ihn drehen und hängen Sie ihn an
seiner Halterung (an der Tankklappe) ein.
F

F
ühren Sie die Zapfpistole (unter Druck auf
das Metallventil A) bis zum Anschlag ein. Wenn Ihr Fahrzeug damit ausgestattet ist,
öffnen Sie die linke seitliche Schiebetür
nicht, wenn die Tankklappe geöffnet ist;
ansonsten könnte die Tankklappe und
die Schiebetür beschädigt werden bzw.
könnte die Person, die das Fahrzeug
betankt, Verletzungen davontragen.
7
Praktische Tipps

172
/2
1 1

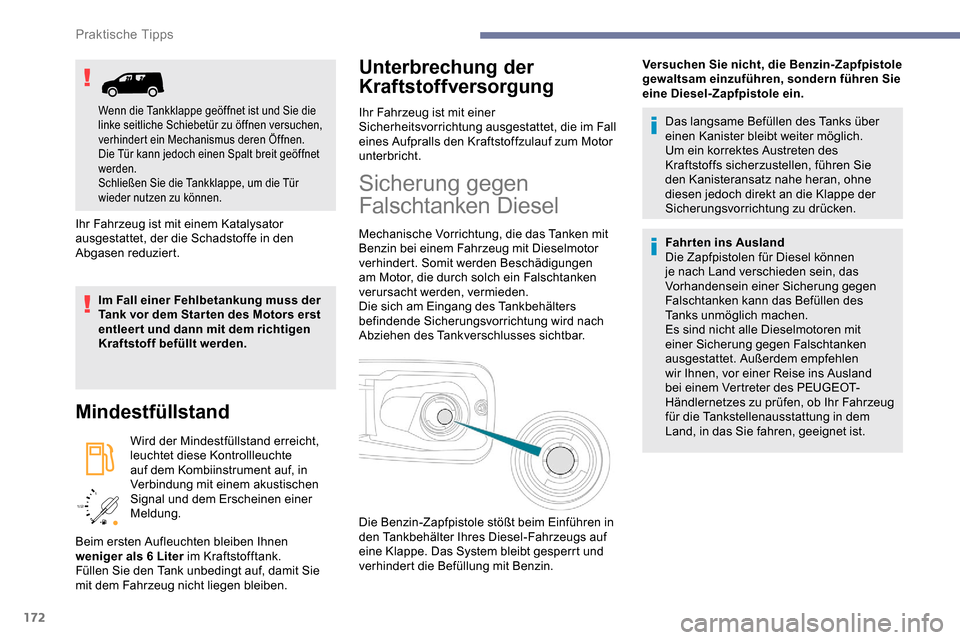

Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der die Schadstoffe in den
Abgasen reduziert.
Im Fall einer Fehlbetankung muss der
Tank vor dem Star ten des Motors erst
entleer t und dann mit dem richtigen
Kraftstoff befüllt werden.
Mindestfüllstand
Wird der Mindestfüllstand erreicht,
leuchtet diese Kontrollleuchte
auf dem Kombiinstrument auf, in
Verbindung mit einem akustischen
Signal und dem Erscheinen einer
Meldung.
Unterbrechung der
Kraftstoffversorgung
Beim ersten Aufleuchten bleiben Ihnen
weniger als 6 Liter im Kraftstofftank.
Füllen Sie den Tank unbedingt auf, damit Sie
mit dem Fahrzeug nicht liegen bleiben. Ihr Fahrzeug ist mit einer
Sicherheitsvorrichtung ausgestattet, die im Fall
eines Aufpralls den Kraftstoffzulauf zum Motor
unterbricht.
Sicherung gegen
Falschtanken Diesel
Mechanische Vorrichtung, die das Tanken mit
Benzin bei einem Fahrzeug mit Dieselmotor
verhindert. Somit werden Beschädigungen
am Motor, die durch solch ein Falschtanken
verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters
befindende Sicherungsvorrichtung wird nach
Abziehen des Tankverschlusses sichtbar.
Das langsame Befüllen des Tanks über
einen Kanister bleibt weiter möglich.
Um ein korrektes Austreten des
Kraftstoffs sicherzustellen, führen Sie
den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken.
Fahrten ins Ausland
Die Zapfpistolen für Diesel können
je nach Land verschieden sein, das
Vorhandensein einer Sicherung gegen
Falschtanken kann das Befüllen des
Tanks unmöglich machen.
Es sind nicht alle Dieselmotoren mit
einer Sicherung gegen Falschtanken
ausgestattet. Außerdem empfehlen
wir Ihnen, vor einer Reise ins Ausland
bei einem Vertreter des PEUGEOT-
Händlernetzes zu prüfen, ob Ihr Fahrzeug
für die Tankstellenausstattung in dem
Land, in das Sie fahren, geeignet ist.
Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhindert die Befüllung mit Benzin. Versuchen Sie nicht, die Benzin-Zapfpistole
gewaltsam einzuführen, sondern führen Sie
eine Diesel-Zapfpistole ein.
Wenn die Tankklappe geöffnet ist und Sie die
linke seitliche Schiebetür zu öffnen versuchen,
verhindert ein Mechanismus deren Öffnen.
Die Tür kann jedoch einen Spalt breit geöffnet
werden.
Schließen Sie die Tankklappe, um die Tür
wieder nutzen zu können.
Praktische Tipps

173

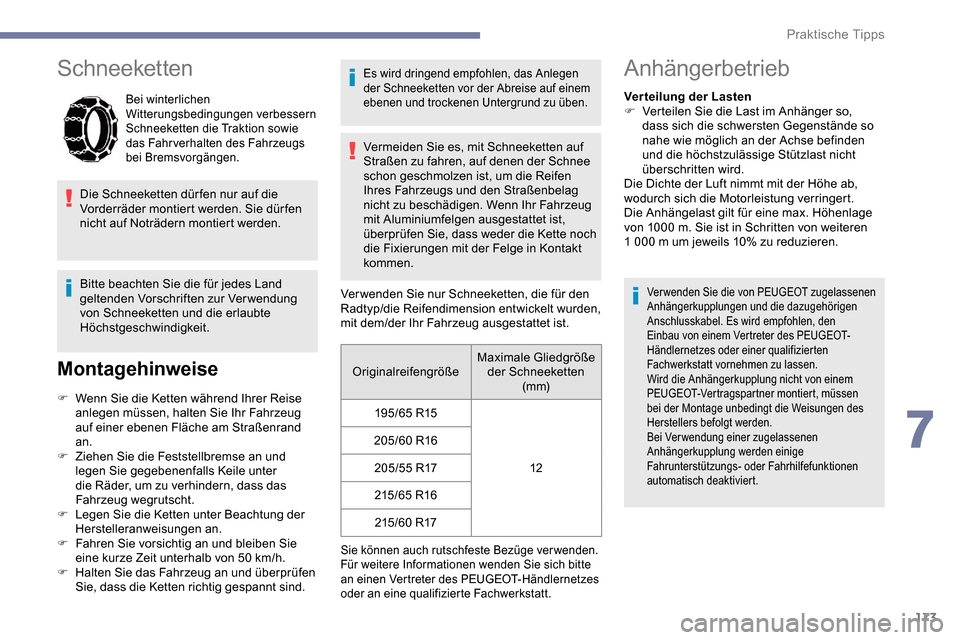

Schneeketten
Bei winterlichen
Witterungsbedingungen verbessern
Schneeketten die Traktion sowie
das Fahrverhalten des Fahrzeugs
bei Bremsvorgängen.
Die Schneeketten dür fen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Montagehinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug
auf einer ebenen Fläche am Straßenrand
an.
F

Z
iehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie vorsichtig an und bleiben Sie
eine kurze Zeit unterhalb von 50
km/h.
F

H
alten Sie das Fahrzeug an und überprüfen
Sie, dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.
Ver wenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden,
mit dem/der Ihr Fahrzeug ausgestattet ist.
Originalreifengröße Maximale Gliedgröße
der Schneeketten (m m)
195/65 R15
12
205/60 R16
205/55 R17 215/65 R16215/60 R17
Sie können auch rutschfeste Bezüge verwenden.
Für weitere Informationen wenden Sie sich bitte
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Anhängerbetrieb
Ver teilung der Lasten
F V erteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert.
Die Anhängelast gilt für eine max. Höhenlage
von 1000 m. Sie ist in Schritten von weiteren
1
000 m um jeweils 10% zu reduzieren.
Verwenden Sie die von PEUGEOT zugelassenen
Anhängerkupplungen und die dazugehörigen
Anschlusskabel. Es wird empfohlen, den
Einbau von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen zu lassen.
Wird die Anhängerkupplung nicht von einem
PEUGEOT-Vertragspartner montiert, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige
Fahrunterstützungs- oder Fahrhilfefunktionen
automatisch deaktiviert.
7
Praktische Tipps

174
Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild
oder in den Technischen Daten dieser
Bedienungsanleitung angegeben sind.
Die Einhaltung der maximal zulässigen
Stützlast (auf dem Kugelkopf ) gilt
auch für die Ver wendung von Zubehör
(Fahrradträger, Transportbox usw.) .
Bitte beachten Sie die gültige Gesetzgebung
des Landes, in dem Sie fahren.
Anhängerkupplungen
Je nach Ausstattung kann das Fahrzeug mit
einer der folgenden Anhängerkupplungen
ausgestattet sein: Befestigungsposition, dann
Referenznummer der Anhängerkupplung
Typ der Anhängerkupplung
Platte unten befestigt
und Anhängerkupplung oben befestigtPlatte und
Anhängerkupplung unten befestigt
Platte +
G1 Kugelkopf -

L

CV std (Standard) L1
-

L

CV std (Standard) L2
- LCV Kreuz (schwere Ausführung) L1
-

L
CV Kreuz (schwere Ausführung) L2
Platte +
Einfacher Haken CL -

L
CV std (Standard)
L1
- L CV std (Standard)
L2
-

L
CV Kreuz
(schwere
Ausführung) L1
-

L
CV Kreuz
(schwere
Ausführung) L2 X
Platte +
Kombinierter Haken CK
Nummer der Typgenehmigung: E1 R55
(Referenz 2)
Weitere Informationen zu Ihrer
Anhängerkupplung, siehe
dieser Ausrüstung beiliegende
Gebrauchsanweisung.Entfernen Sie den werkzeuglos
abnehmbaren Kugelkopf, wenn Sie ohne
Anhänger fahren.
Praktische Tipps

175
ON
ON
ON

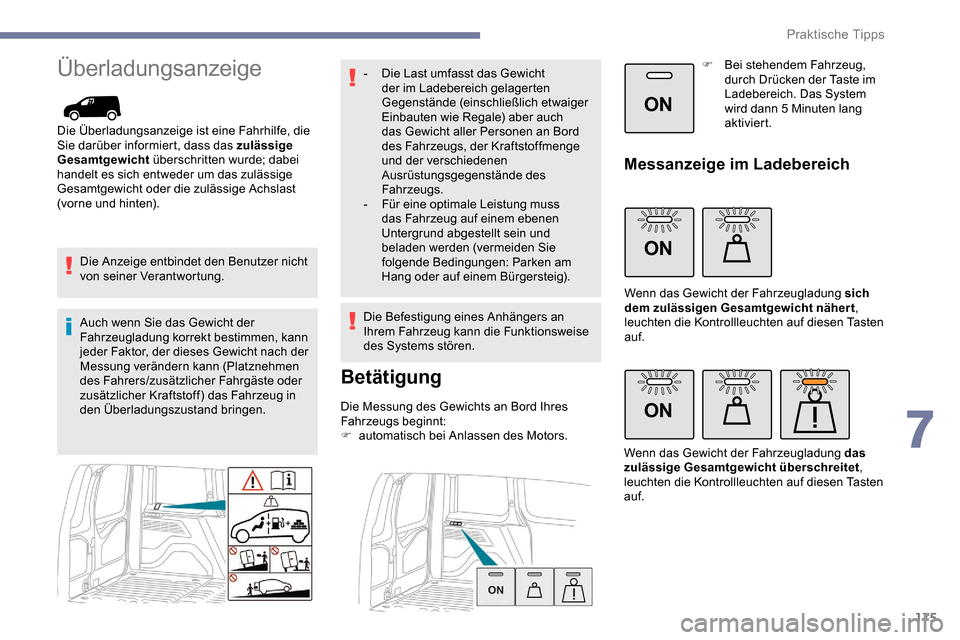

Überladungsanzeige
Die Überladungsanzeige ist eine Fahrhilfe, die
Sie darüber informiert, dass das zulässige
Gesamtgewicht überschritten wurde; dabei
handelt es sich entweder um das zulässige
Gesamtgewicht oder die zulässige Achslast
(vorne und hinten).
Die Anzeige entbindet den Benutzer nicht
von seiner Verantwortung.
Auch wenn Sie das Gewicht der
Fahrzeugladung korrekt bestimmen, kann
jeder Faktor, der dieses Gewicht nach der
Messung verändern kann (Platznehmen
des Fahrers/zusätzlicher Fahrgäste oder
zusätzlicher Kraftstoff) das Fahrzeug in
den Überladungszustand bringen. -

D
ie Last umfasst das Gewicht
der im Ladebereich gelagerten
Gegenstände (einschließlich etwaiger
Einbauten wie Regale) aber auch
das Gewicht aller Personen an Bord
des Fahrzeugs, der Kraftstoffmenge
und der verschiedenen
Ausrüstungsgegenstände des
Fahrzeugs.
-

F
ür eine optimale Leistung muss
das Fahrzeug auf einem ebenen
Untergrund abgestellt sein und
beladen werden (vermeiden Sie
folgende Bedingungen: Parken am
Hang oder auf einem Bürgersteig).
Die Befestigung eines Anhängers an
Ihrem Fahrzeug kann die Funktionsweise
des Systems stören.
Betätigung
Die Messung des Gewichts an Bord Ihres
Fahrzeugs beginnt:
F
a
utomatisch bei Anlassen des Motors. F

B
ei stehendem Fahrzeug,
durch Drücken der Taste im
Ladebereich. Das System
wird dann 5 Minuten lang
aktiviert.
Messanzeige im Ladebereich
Wenn das Gewicht der Fahrzeugladung sich
dem zulässigen Gesamtgewicht nähert ,
leuchten die Kontrollleuchten auf diesen Tasten
auf.
Wenn das Gewicht der Fahrzeugladung das
zulässige Gesamtgewicht überschreitet ,
leuchten die Kontrollleuchten auf diesen Tasten
auf.
7
Praktische Tipps

176
ON

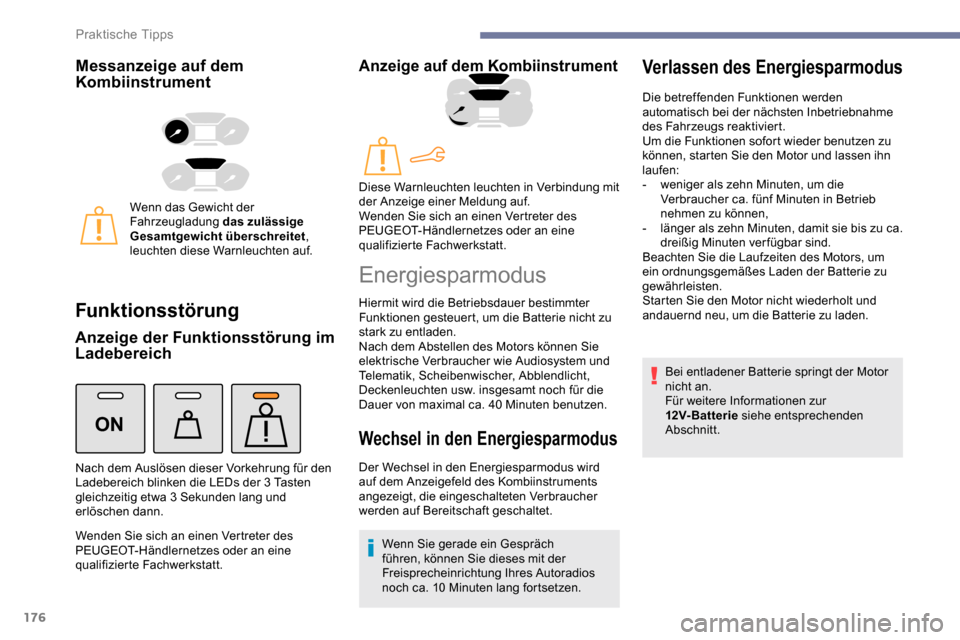

Messanzeige auf dem
Kombiinstrument
Wenn das Gewicht der
Fahrzeugladung das zulässige
Gesamtgewicht überschreitet,
leuchten diese Warnleuchten auf.
Funktionsstörung
Anzeige der Funktionsstörung im
Ladebereich
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Anzeige auf dem Kombiinstrument
Nach dem Auslösen dieser Vorkehrung für den
Ladebereich blinken die LEDs der 3 Tasten
gleichzeitig etwa 3
Sekunden lang und
erlöschen dann. Diese Warnleuchten leuchten in Verbindung mit
der Anzeige einer Meldung auf.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter
Funktionen gesteuert, um die Batterie nicht zu
stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audiosystem und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten usw. insgesamt noch für die
Dauer von maximal ca. 40
Minuten benutzen.
Wechsel in den Energiesparmodus
Der Wechsel in den Energiesparmodus wird
auf dem Anzeigefeld des Kombiinstruments
angezeigt, die eingeschalteten Verbraucher
werden auf Bereitschaft geschaltet.Wenn Sie gerade ein Gespräch
führen, können Sie dieses mit der
Freisprecheinrichtung Ihres Autoradios
noch ca. 10
Minuten lang fortsetzen.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn
laufen:
-
w
eniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
-

l
änger als zehn Minuten, damit sie bis zu ca.
dreißig Minuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht wiederholt und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur
12V- Bat ter ie siehe entsprechenden
Abschnitt.
Praktische Tipps

177

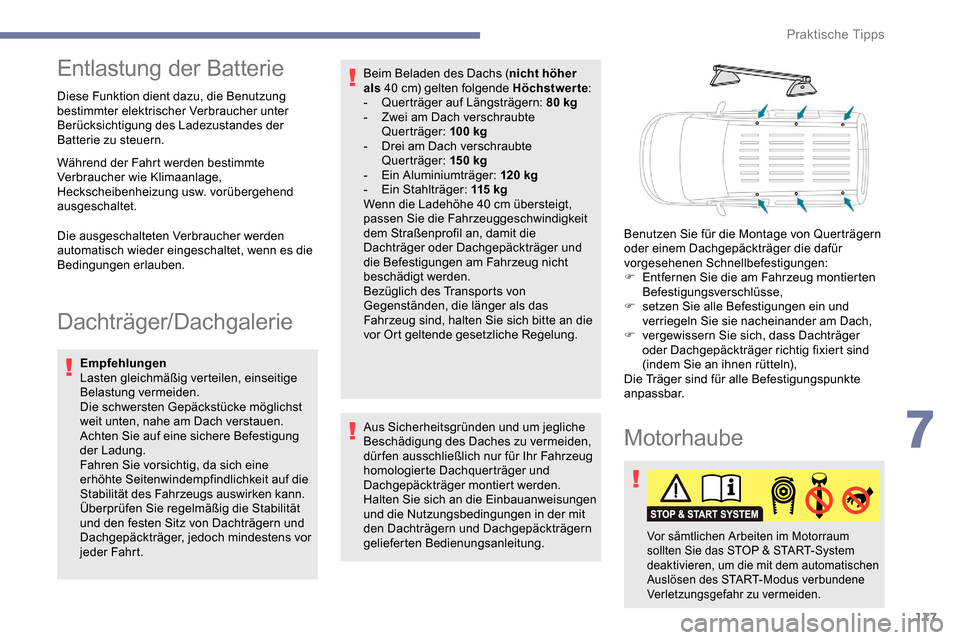

Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie Klimaanlage,
Heckscheibenheizung usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Dachträger/Dachgalerie
Empfehlungen
Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst
weit unten, nahe am Dach verstauen.
Achten Sie auf eine sichere Befestigung
der Ladung.
Fahren Sie vorsichtig, da sich eine
erhöhte Seitenwindempfindlichkeit auf die
Stabilität des Fahrzeugs auswirken kann.
Überprüfen Sie regelmäßig die Stabilität
und den festen Sitz von Dachträgern und
Dachgepäckträger, jedoch mindestens vor
jeder Fahrt.Aus Sicherheitsgründen und um jegliche
Beschädigung des Daches zu vermeiden,
dür fen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger und
Dachgepäckträger montiert werden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit
den Dachträgern und Dachgepäckträgern
gelieferten Bedienungsanleitung. Beim Beladen des Dachs (
nicht höher
als 40 cm) gelten folgende Höchstwerte
:
-
Q
uerträger auf Längsträgern: 80 kg
-
Z
wei am Dach verschraubte
Querträger: 100

kg
-
D
rei am Dach verschraubte
Querträger: 15 0

kg
-
E
in Aluminiumträger: 120

kg
-
E
in Stahlträger: 115

k g
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit die
Dachträger oder Dachgepäckträger und
die Befestigungen am Fahrzeug nicht
beschädigt werden.
Bezüglich des Transports von
Gegenständen, die länger als das
Fahrzeug sind, halten Sie sich bitte an die
vor Ort geltende gesetzliche Regelung. Benutzen Sie für die Montage von Querträgern
oder einem Dachgepäckträger die dafür
vorgesehenen Schnellbefestigungen:
F

E
ntfernen Sie die am Fahrzeug montierten
Befestigungsverschlüsse,
F
s
etzen Sie alle Befestigungen ein und
verriegeln Sie sie nacheinander am Dach,
F
v
ergewissern Sie sich, dass Dachträger
oder Dachgepäckträger richtig fixiert sind
(indem Sie an ihnen rütteln),
Die Träger sind für alle Befestigungspunkte
anpassbar.
Motorhaube
Vor sämtlichen Arbeiten im Motorraum
sollten Sie das STOP & START-System
deaktivieren, um die mit dem automatischen
Auslösen des START-Modus verbundene
Verletzungsgefahr zu vermeiden.
7
Praktische Tipps

178
Motoren
Benzin
Diesel
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung, solange die
linke Vordertür geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube bitte darauf achten,
dass Sie nicht an die Öffnungsbetätigung stoßen.
Öffnen Sie die Motorhaube nicht, wenn starker
Wind weht.
Der Motorventilator kann sich auch nach
Abstellen des Motors einschalten; achten Sie
daher auf Gegenstände oder Kleidungsstücke,
die sich im Ventilator verfangen könnten.
Öffnen
F Öffnen Sie die Tür vorne links.F
Z
iehen Sie den Hebel unten am Türrahmen
zu sich heran.
F
H
eben Sie den Sicherheitsbügel an und
öffnen Sie die Motorhaube.
F
L
ösen Sie die
Motorhaubenstütze
aus ihrer Halterung
und fixieren Sie sie
in der Raste, um die
Motorhaube offen
zu halten.
Schließen
F Haken Sie die Motorhaubenstütze aus der Raste aus.
F K lemmen Sie die Motorhaubenstütze in die Halterung.
F

S
enken Sie die Motorhaube ab und lassen Sie sie zum
Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen,
Reinigung...) auszusetzen. Diese Motoren dienen als
Orientierungsbeispiele.
Die Lage von Ölstandsmesser und
Nachfüllöffnung für das Öl kann davon
abweichen.
1.
Behälter für Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
3. Behälter für Bremsflüssigkeit
4. Batterie
5. Sicherungskasten
6. Luftfilter
7. Motoröl-Messstab
8. Motoröl-Einfüllstutzendeckel
Praktische Tipps
