5818-2. Teendők szükséghelyzetben
8
Ha baj történik

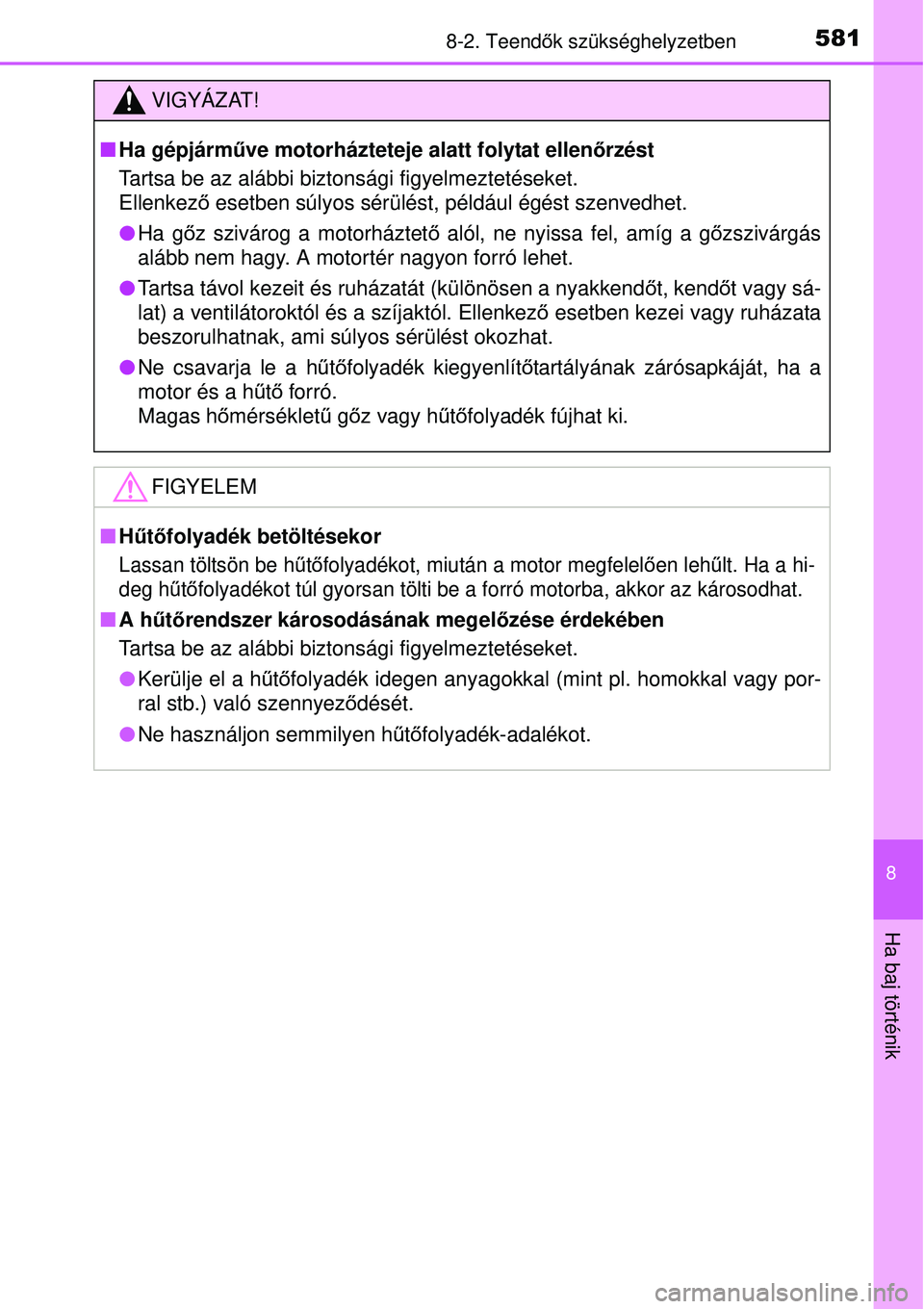

VIGYÁZAT!
 Ha gépjárműve motorházteteje alatt folytat ellen őrzést
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Ellenkez ő esetben súlyos sérülést, például égést szenvedh\
et.
 Ha g őz szivárog a motorháztet ő alól, ne nyissa fel, amíg a gő zszivárgás
alább nem hagy. A motortér nagyon forró lehet.
 Tartsa távol kezeit és ruházatát (különösen a nyakkend\
őt, kendő t vagy sá-
lat) a ventilátoroktól és a szíjaktól. Ellenkez ő esetben kezei vagy ruházata
beszorulhatnak, ami súlyos sérülést okozhat.
 Ne csavarja le a hű tőfolyadék kiegyenlítő tartályának zárósapkáját, ha a
motor és a h űtő forró.
Magas h őmérséklet ű gő z vagy h űtő folyadék fújhat ki.
FIGYELEM
 Hűt őfolyadék betöltésekor
Lassan töltsön be h űtőfolyadékot, miután a motor megfelel ően leh űlt. Ha a hi-
deg h űtő folyadékot túl gyorsan tölti be a fo rró motorba, akkor az károsodhat.
A hűt őrendszer károsodásának megel őzése érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
 Kerülje el a hű tőfolyadék idegen anyagokkal (mint pl. homokkal vagy por-
ral stb.) való szennyez ődését.
 Ne használjon semmilyen h űtő folyadék-adalékot.

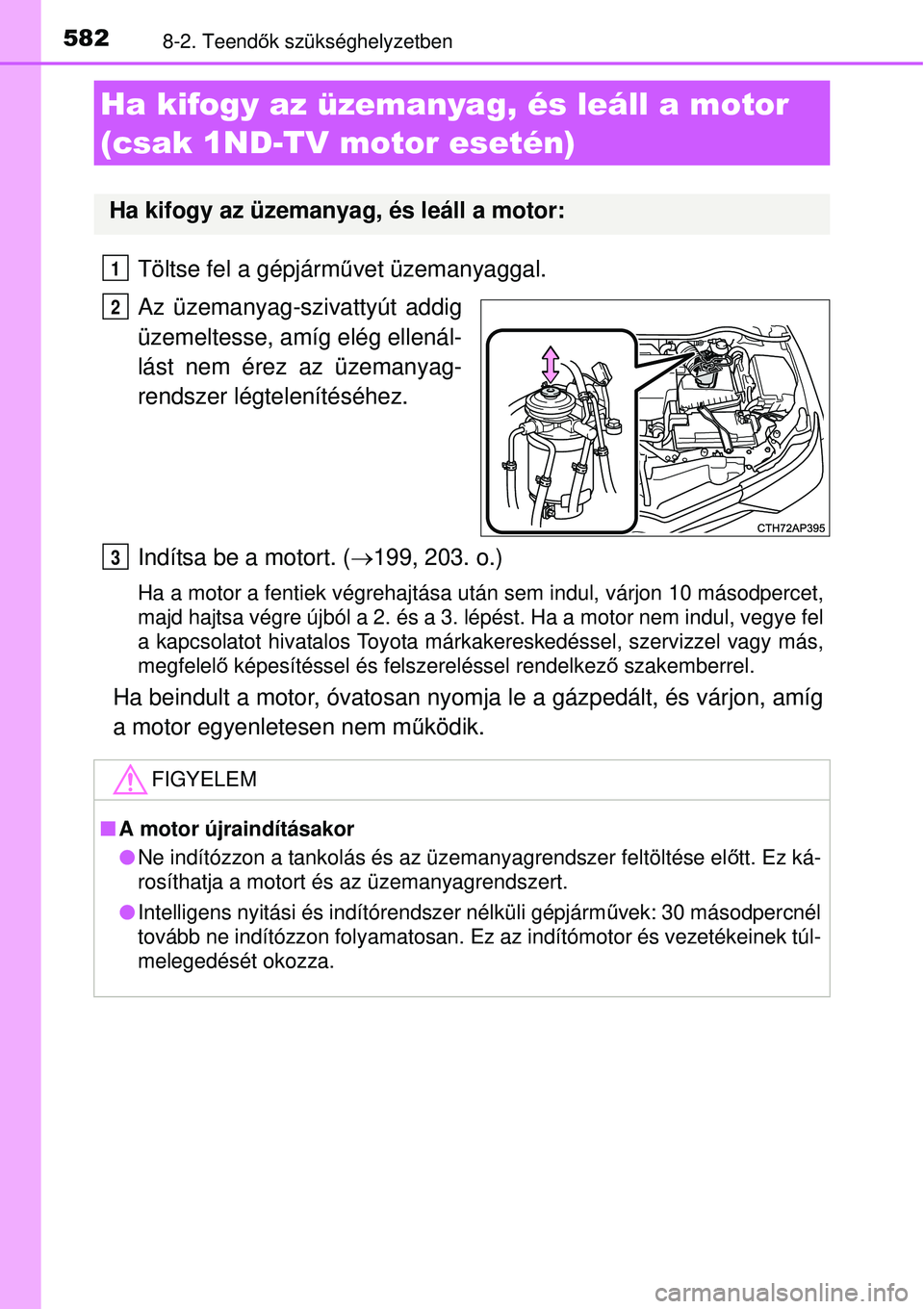

5828-2. Teendők szükséghelyzetben
Töltse fel a gépjárm űvet üzemanyaggal.
Az üzemanyag-szivattyút addig
üzemeltesse, amíg elég ellenál-
lást nem érez az üzemanyag-
rendszer légtelenítéséhez.
Indítsa be a motort. ( 199, 203. o.)
Ha a motor a fentiek végrehajtása után sem indul, várjon 10 \
másodpercet,
majd hajtsa végre újból a 2. és a 3. lépést. Ha a motor nem indul, vegye fel
a kapcsolatot hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberrel.
Ha beindult a motor, óvatosan nyom ja le a gázpedált, és várjon, amíg
a motor egyenletesen nem m űködik.
Ha kifogy az üzemanyag, és leáll a motor
(csak 1ND-TV motor esetén)
Ha kifogy az üzemanyag, és leáll a motor:
1
2
FIGYELEM
 A motor újraindításakor
Ne indítózzon a tankolás és az üzemanyagrendszer feltöltése el őtt. Ez ká-
rosíthatja a motort és az üzemanyagrendszert.
 Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek: 30 másodpercnél
tovább ne indítózzon folyamatosan. Ez az indítómotor é\
s vezetékeinek túl-
melegedését okozza.
3

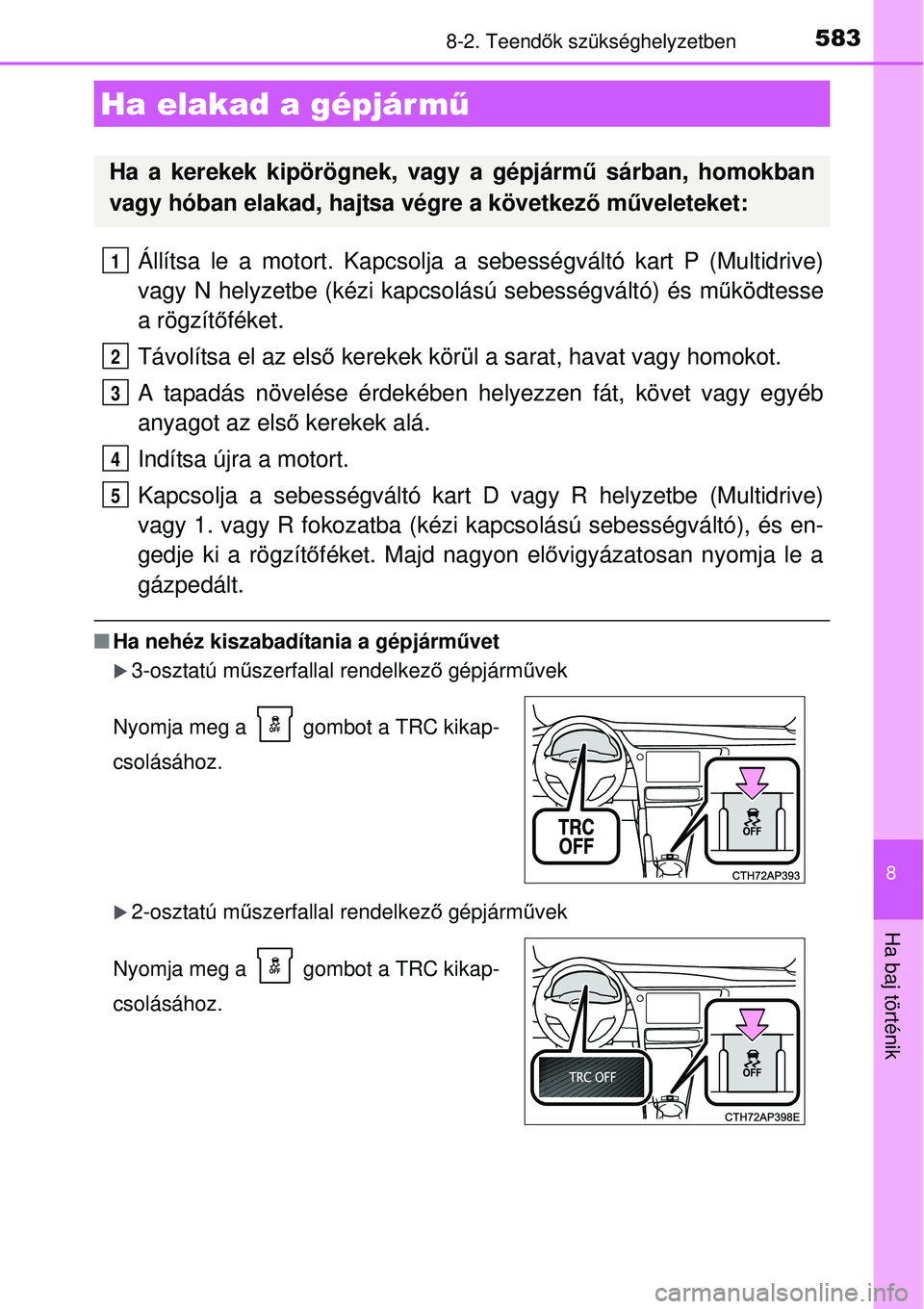

5838-2. Teendők szükséghelyzetben
8
Ha baj történik
Állítsa le a motort. Kapcsolja a sebességváltó kart P (Multidrive)\
vagy N helyzetbe (kézi kapcsolású sebességváltó) é\
s m űködtesse
a rögzít őféket.
Távolítsa el az els ő kerekek körül a sarat, havat vagy homokot.
A tapadás növelése érdekében helyezzen fát, követ vagy eg\
yéb
anyagot az els ő kerekek alá.
Indítsa újra a motort.
Kapcsolja a sebességváltó kart D vagy R helyzetbe (Multidrive)
vagy 1. vagy R fokozatba (kézi ka pcsolású sebességváltó), és en-
gedje ki a rögzít őféket. Majd nagyon el ővigyázatosan nyomja le a
gázpedált.
 Ha nehéz kiszabadítania a gépjárm űvet
3-osztatú műszerfallal rendelkez ő gépjárm űvek
2-osztatú m űszerfallal rendelkez ő gépjárm űvek
Ha elakad a gépjárm ű
Ha a kerekek kipörögnek, vagy a gépjárm ű sárban, homokban
vagy hóban elakad, hajtsa végre a következ ő műveleteket:
Nyomja meg a gombot a TRC kikap-
csolásához.
Nyomja meg a gombot a TRC kikap-
csolásához.
1
2
3
4
5

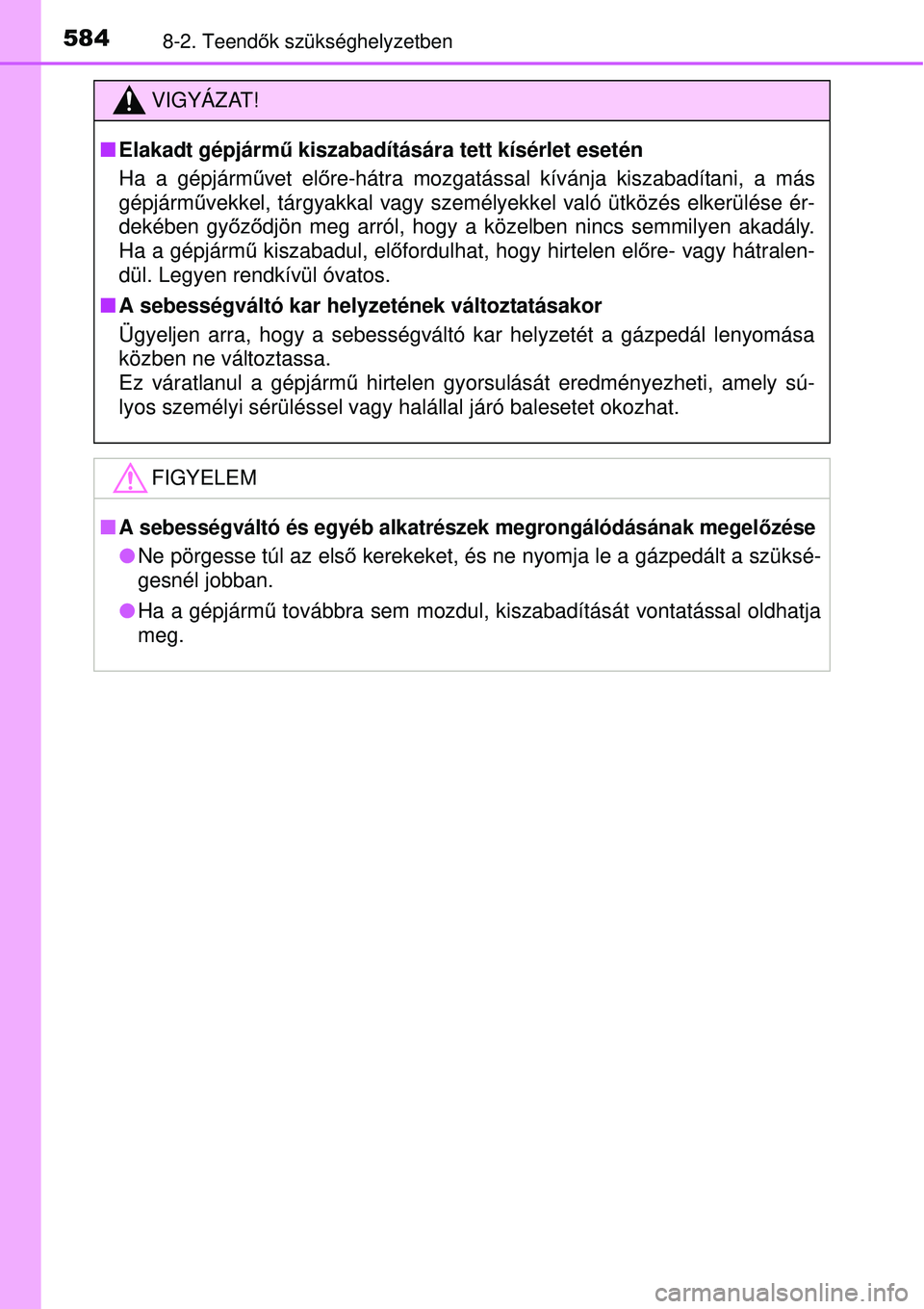

5848-2. Teendők szükséghelyzetben
VIGYÁZAT!
 Elakadt gépjárm ű kiszabadítására tett kísérlet esetén
Ha a gépjárm űvet el őre-hátra mozgatással kívánja kiszabadítani, a más
gépjárm űvekkel, tárgyakkal vagy személyekkel való ütközés elke\
rülése ér-
dekében győ ződjön meg arról, hogy a közelben nincs semmilyen akadály.
Ha a gépjárm ű kiszabadul, elő fordulhat, hogy hirtelen el őre- vagy hátralen-
dül. Legyen rendkívül óvatos.
 A sebességváltó kar helyzetének változtatásakor
Ügyeljen arra, hogy a sebességváltó kar helyzetét a gá\
zpedál lenyomása
közben ne változtassa.
Ez váratlanul a gépjárm ű hirtelen gyorsulását eredményezheti, amely sú-
lyos személyi sérüléssel vagy halállal járó baleset\
et okozhat.
FIGYELEM
A sebességváltó és egyéb alkatrészek megrongálód\
ásának megel őzése
Ne pörgesse túl az els ő kerekeket, és ne nyomja le a gázpedált a szüksé-
gesnél jobban.
 Ha a gépjárm ű továbbra sem mozdul, kiszabadítását vontatással oldhatja
meg.

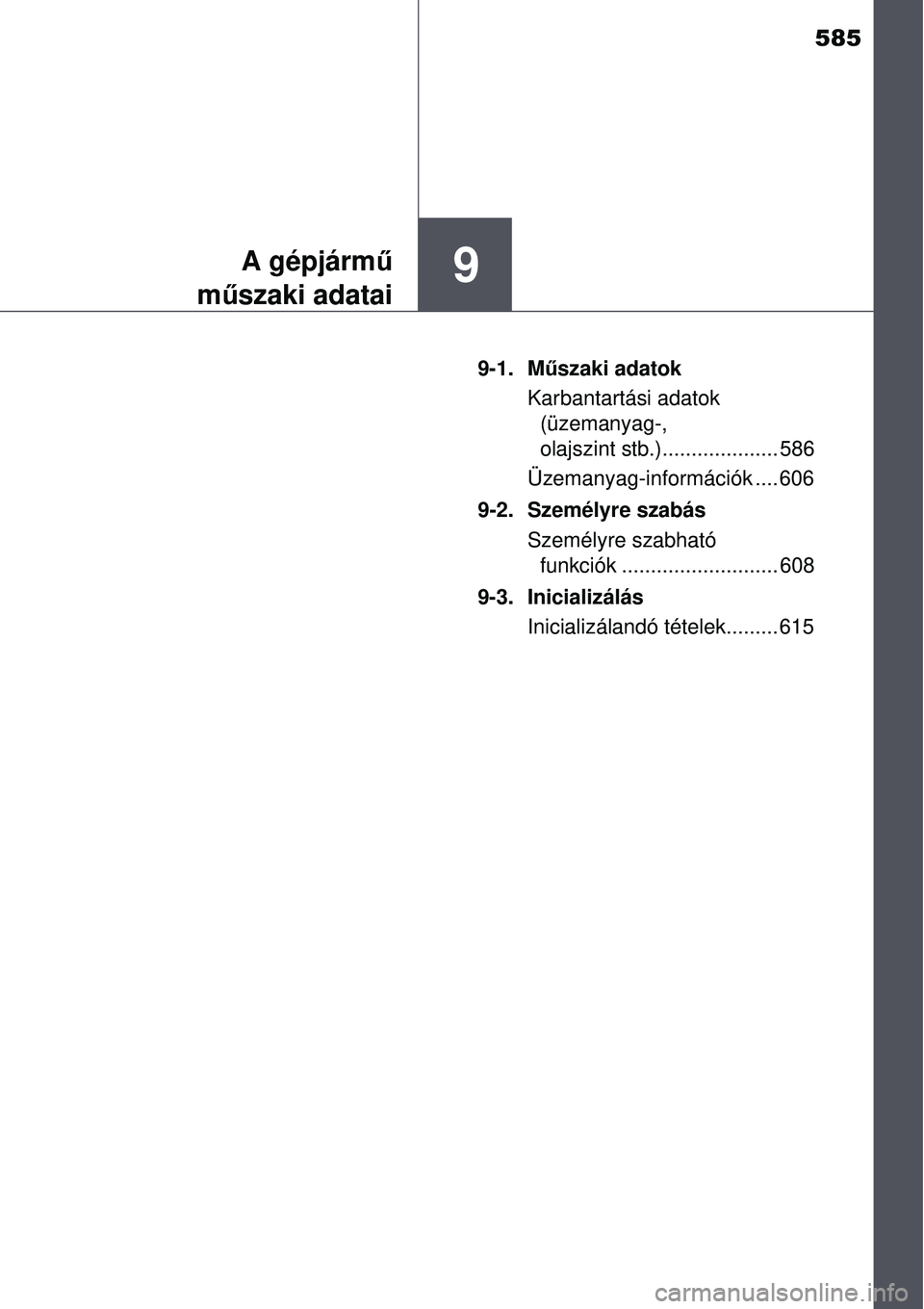

585
9A gépjármű
m űszaki adatai
9-1. M űszaki adatok
Karbantartási adatok (üzemanyag-,
olajszint stb.).................... 586
Üzemanyag-információk .... 606
9-2. Személyre szabás Személyre szabható funkciók ........................... 608
9-3. Inicializálás Inicializálandó tételek......... 615

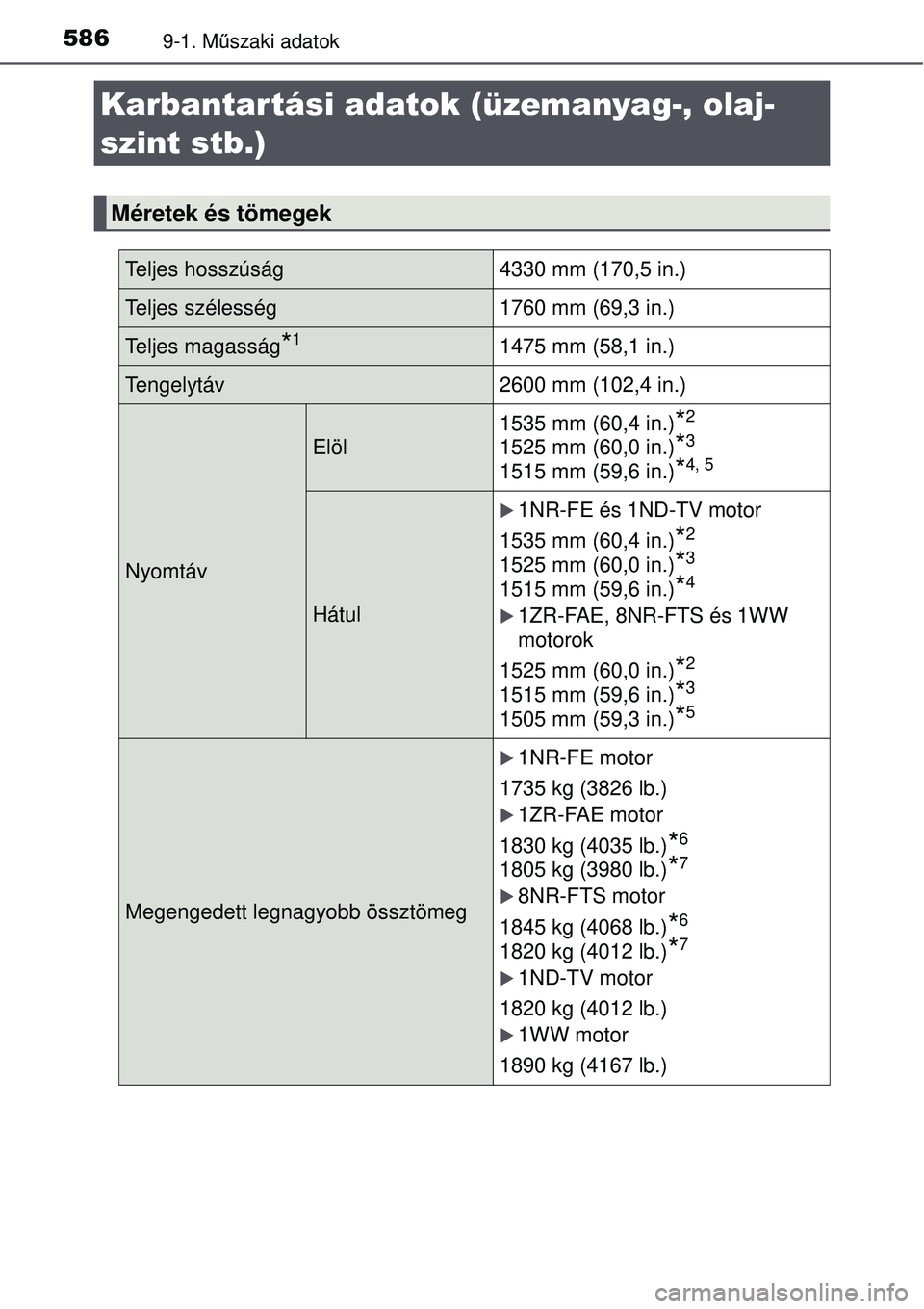

5869-1. Műszaki adatok
Karbantartási adatok (üzemanyag-, olaj-
szint stb.)
Méretek és tömegek
Teljes hosszúság 4330 mm (170,5 in.)
Teljes szélesség 1760 mm (69,3 in.)
Teljes magasság*11475 mm (58,1 in.)
Tengelytáv2600 mm (102,4 in.)
Nyomtáv
Elöl1535 mm (60,4 in.)
*2
1525 mm (60,0 in.)*3
1515 mm (59,6 in.)*4, 5
Hátul
1NR-FE és 1ND-TV motor
1535 mm (60,4 in.)
*2
1525 mm (60,0 in.)*3
1515 mm (59,6 in.)*4
1ZR-FAE, 8NR-FTS és 1WW
motorok
1525 mm (60,0 in.)
*2
1515 mm (59,6 in.)*3
1505 mm (59,3 in.)*5
Megengedett legnagyobb össztömeg
1NR-FE motor
1735 kg (3826 lb.)
1ZR-FAE motor
1830 kg (4035 lb.)
*6
1805 kg (3980 lb.)*7
8NR-FTS motor
1845 kg (4068 lb.)
*6
1820 kg (4012 lb.)*7
1ND-TV motor
1820 kg (4012 lb.)
1WW motor
1890 kg (4167 lb.)

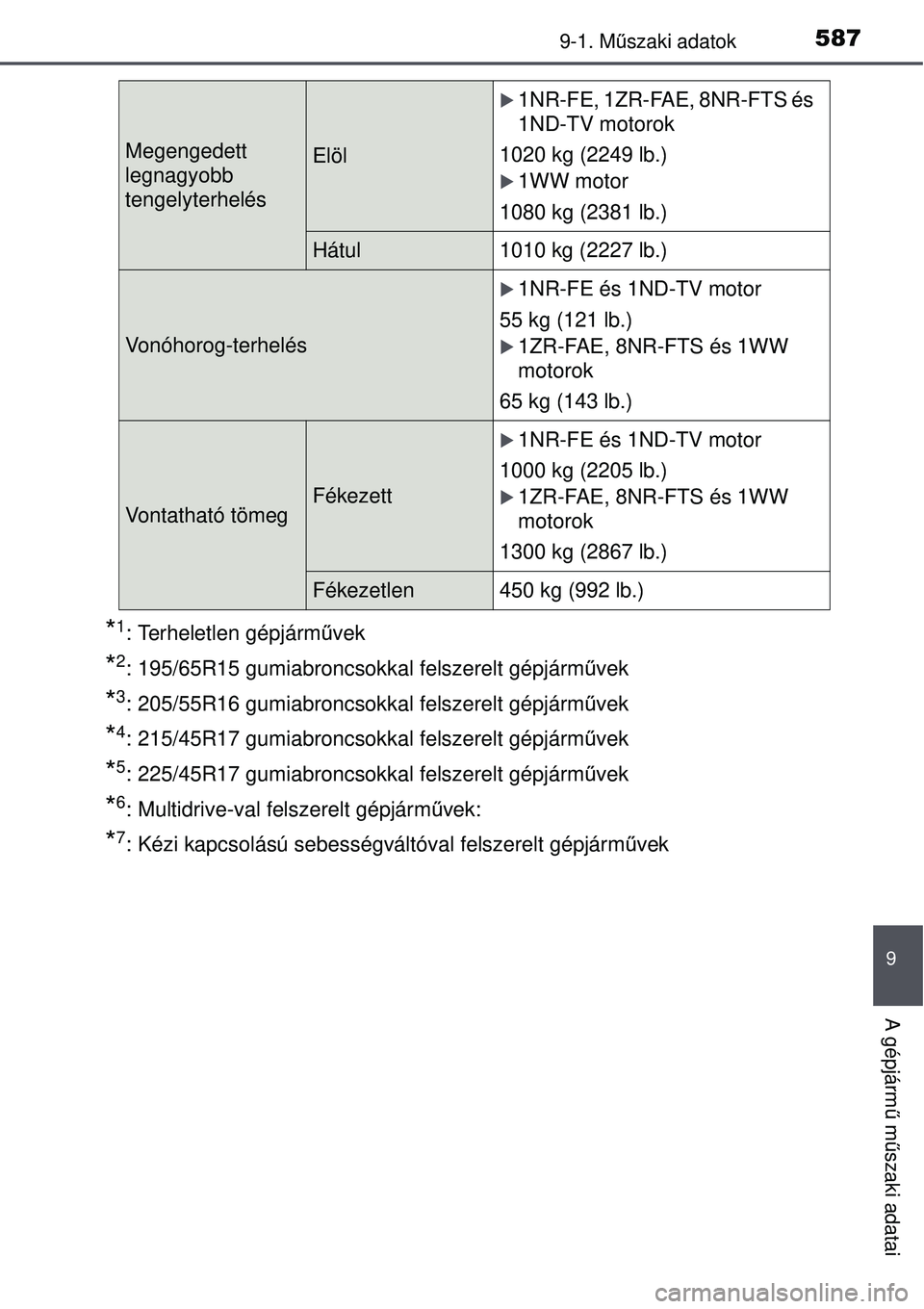

5879-1. Műszaki adatok
9
A gépjárm ű m űszaki adatai
*1: Terheletlen gépjárm űvek
*2: 195/65R15 gumiabroncsokkal felszerelt gépjármű vek
*3: 205/55R16 gumiabroncsokkal felszerelt gépjárművek
*4: 215/45R17 gumiabroncsokkal felszerelt gépjárművek
*5: 225/45R17 gumiabroncsokkal felszerelt gépjárművek
*6: Multidrive-val felszerelt gépjárművek:
*7: Kézi kapcsolású sebességváltóval felszerelt gépjá\
rm űvek
Megengedett
legnagyobb
tengelyterhelésElöl
1NR-FE, 1ZR-FAE, 8NR-FTS és
1ND-TV motorok
1020 kg (2249 lb.)
1WW motor
1080 kg (2381 lb.)
Hátul 1010 kg (2227 lb.)
Vonóhorog-terhelés
1NR-FE és 1ND-TV motor
55 kg (121 lb.)
1ZR-FAE, 8NR-FTS és 1WW
motorok
65 kg (143 lb.)
Vontatható tömegFékezett
1NR-FE és 1ND-TV motor
1000 kg (2205 lb.)
1ZR-FAE, 8NR-FTS és 1WW
motorok
1300 kg (2867 lb.)
Fékezetlen 450 kg (992 lb.)

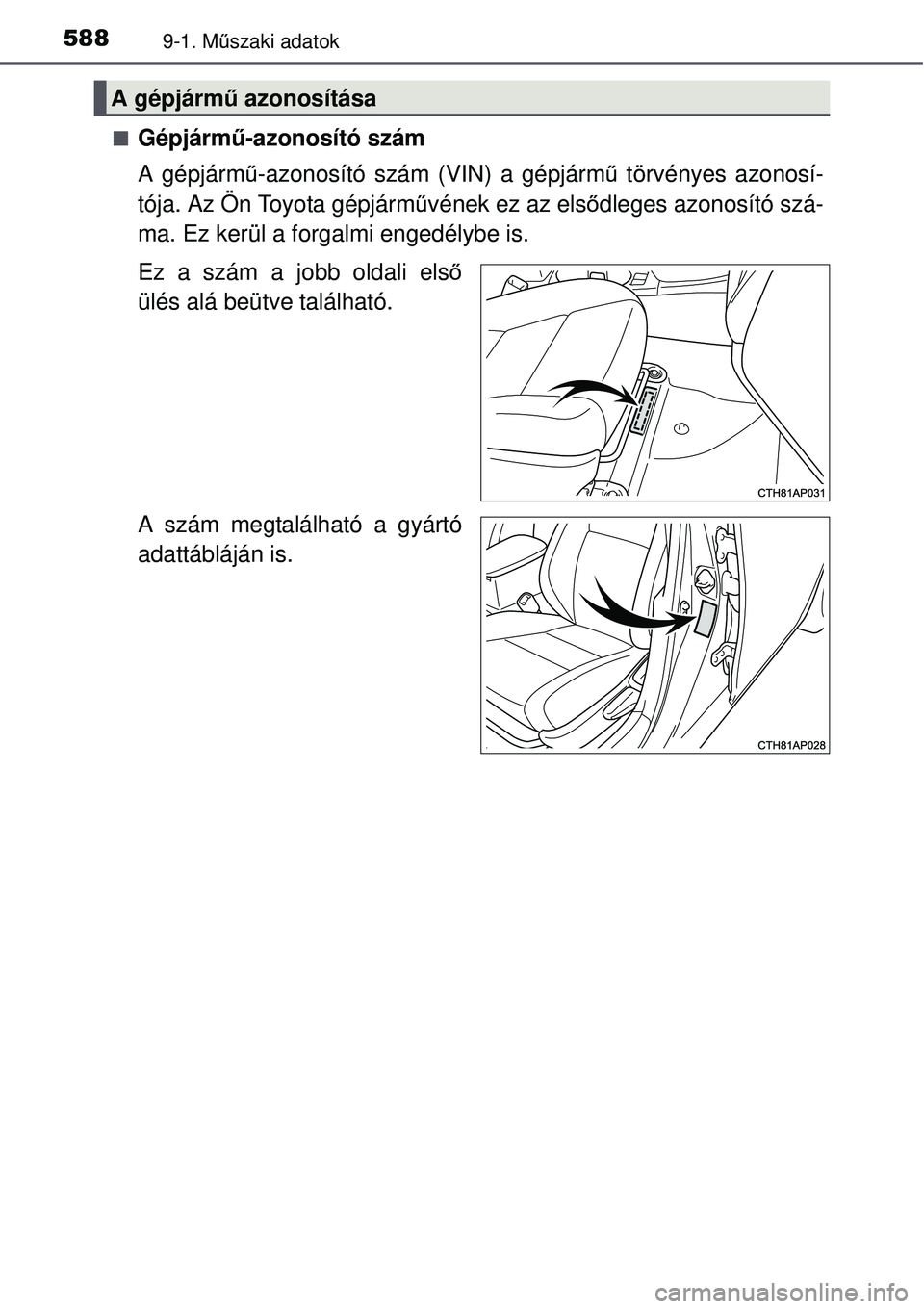

5889-1. Műszaki adatok
Gépjármű-azonosító szám
A gépjármű -azonosító szám (VIN) a gépjármű törvényes azonosí-
tója. Az Ön Toyota gépjárm űvének ez az első dleges azonosító szá-
ma. Ez kerül a forgalmi engedélybe is.
Ez a szám a jobb oldali els ő
ülés alá beütve található.
A szám megtalálható a gyártó
adattábláján is.
A gépjárm ű azonosítása

5899-1. Műszaki adatok
9
A gépjárm ű m űszaki adatai

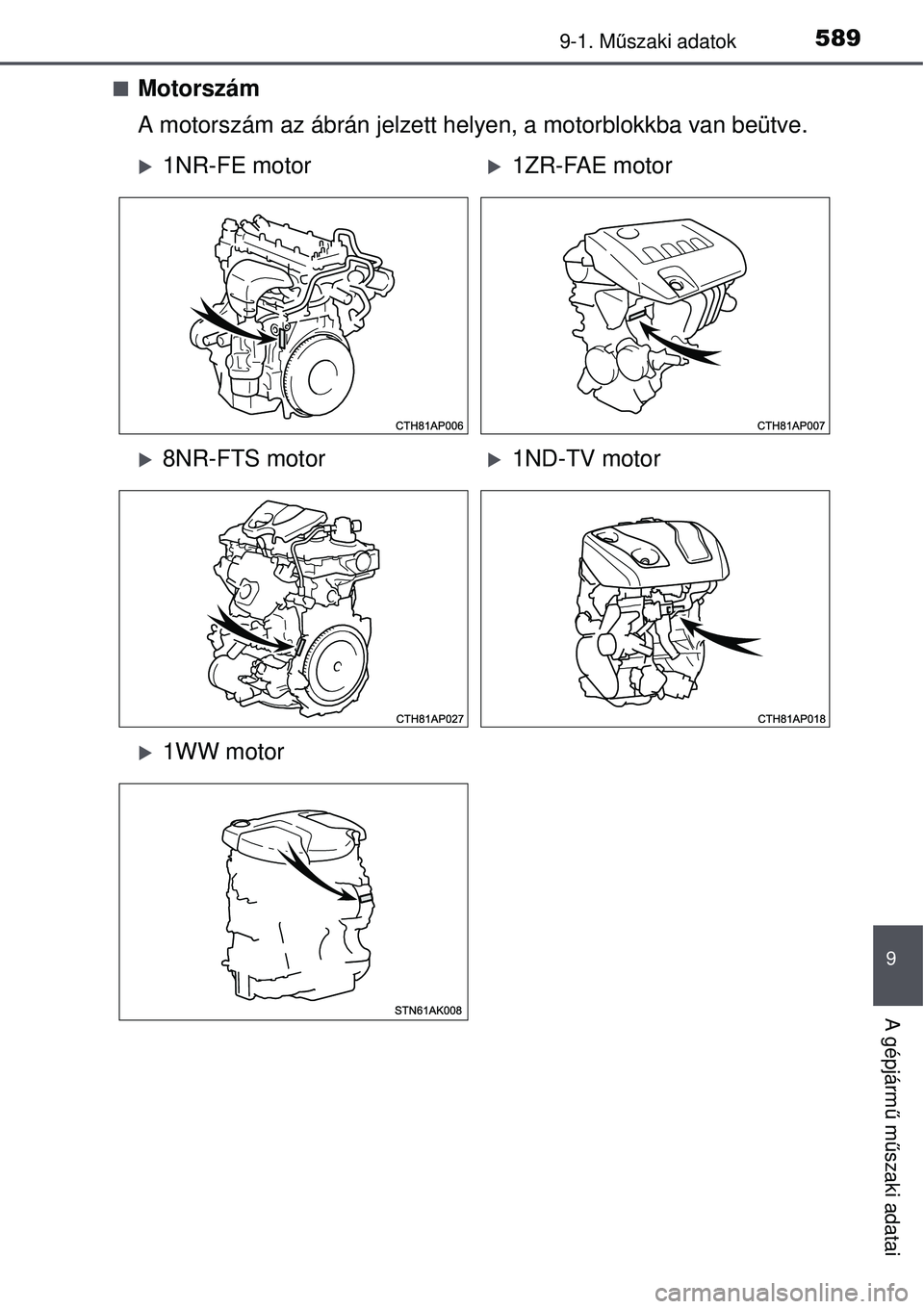

Motorszám
A motorszám az ábrán jelzett helyen, a motorblokkba van beüt\
ve.
1NR-FE motor1ZR-FAE motor
8NR-FTS motor1ND-TV motor
1WW motor

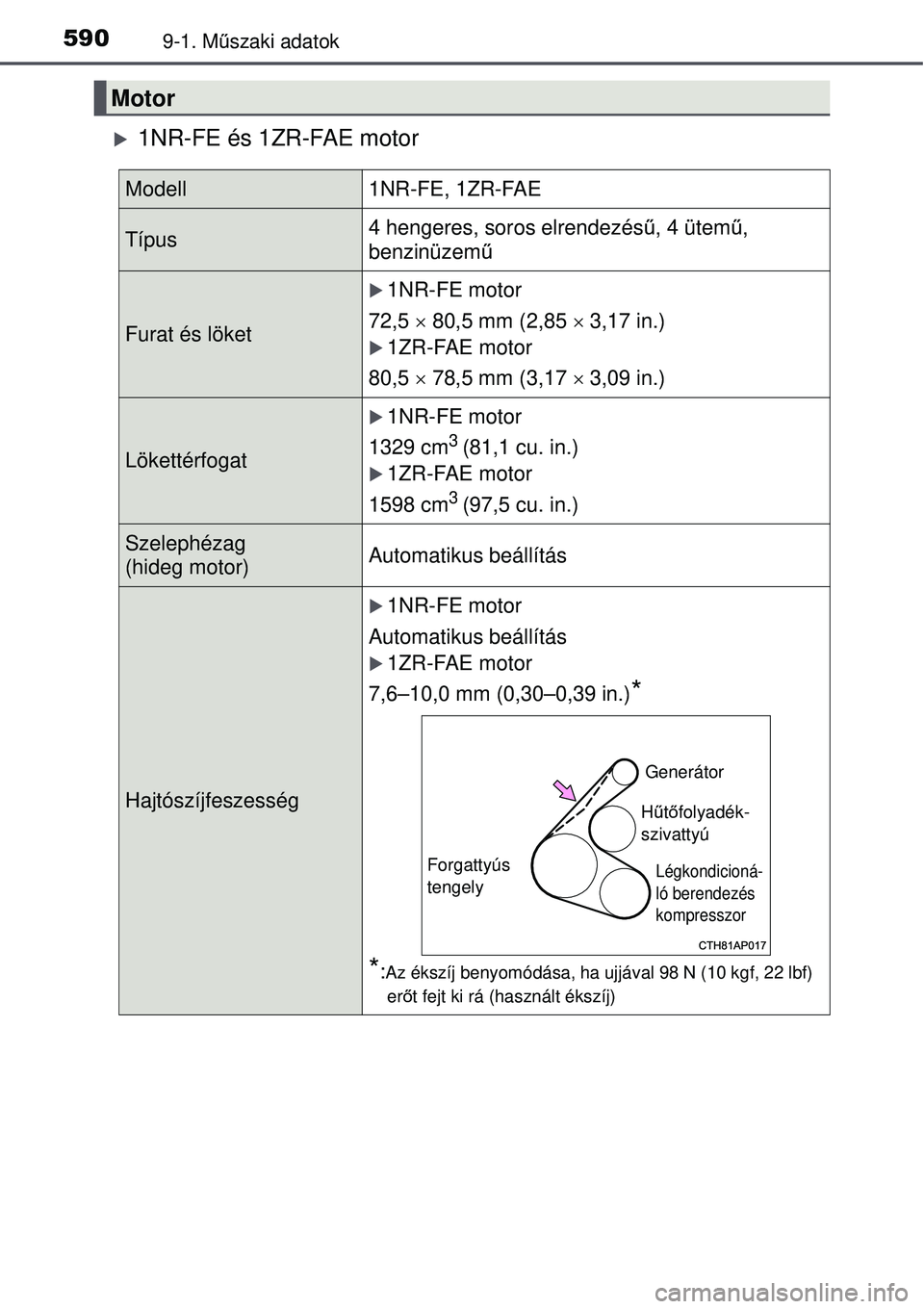

5909-1. Műszaki adatok
1NR-FE és 1ZR-FAE motor
Motor
Modell1NR-FE, 1ZR-FAE
Típus4 hengeres, soros elrendezés ű, 4 ütem ű,
benzinüzemű
Furat és löket
1NR-FE motor
72,5  80,5 mm (2,85  3,17 in.)
1ZR-FAE motor
80,5  78,5 mm (3,17  3,09 in.)
Lökettérfogat
1NR-FE motor
1329 cm
3 (81,1 cu. in.)
1ZR-FAE motor
1598 cm
3 (97,5 cu. in.)
Szelephézag
(hideg motor)Automatikus beállítás
Hajtószíjfeszesség
1NR-FE motor
Automatikus beállítás
1ZR-FAE motor
7,6–10,0 mm (0,30–0,39 in.)
*
*
:Az ékszíj benyomódása, ha ujjá val 98 N (10 kgf, 22 lbf)
er őt fejt ki rá (használt ékszíj)
Generátor
Hűt őfolyadék-
szivattyú
Légkondicioná-
ló berendezés
kompresszorForgattyús
tengely
