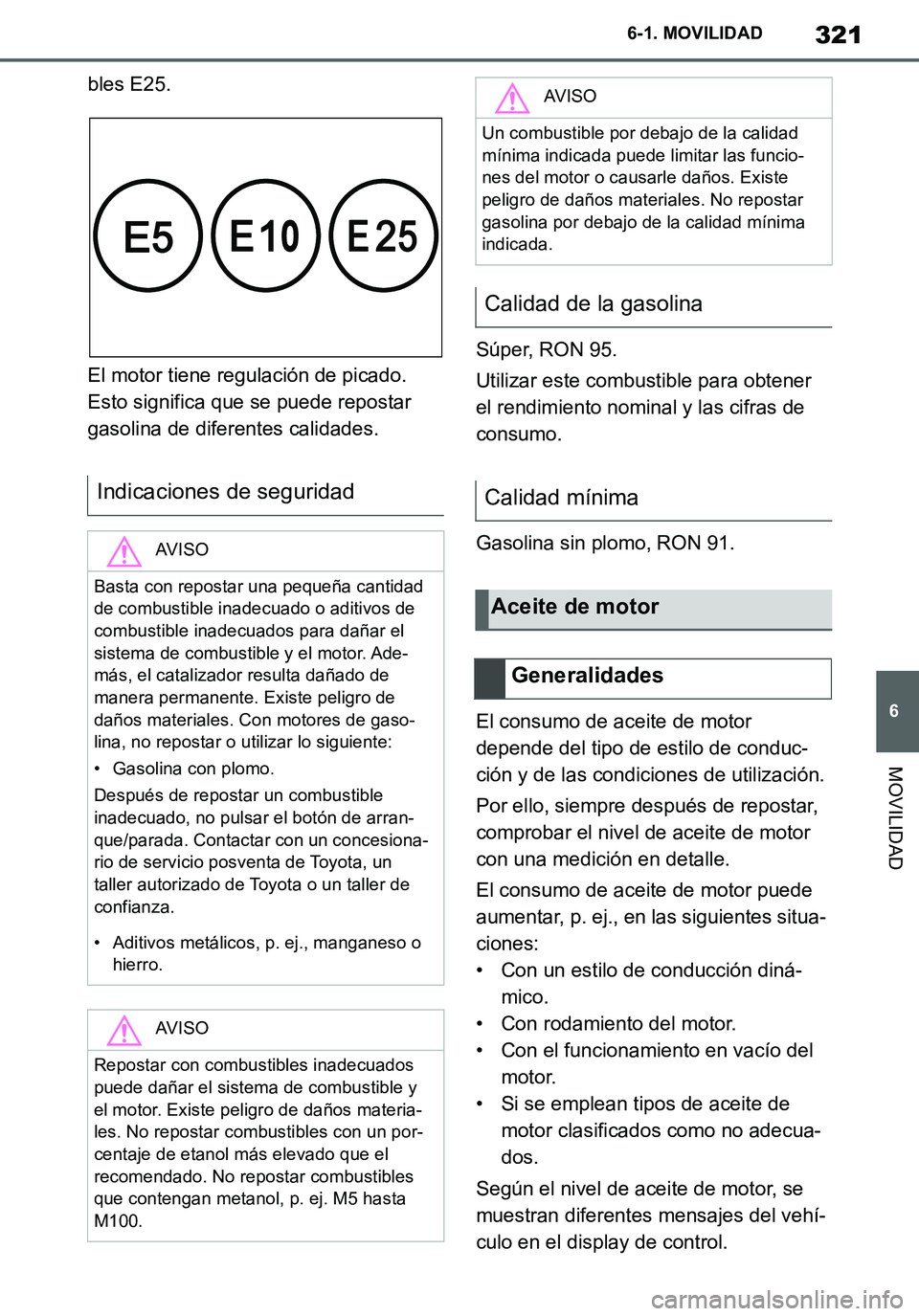

321
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
bles E25.
El motor tiene regulación de picado.
Esto significa que se puede repostar
gasolina de diferentes calidades.Súper, RON 95.
Utilizar este combustible para obtener
el rendimiento nominal y las cifras de
consumo.
Gasolina sin plomo, RON 91.
El consumo de aceite de motor
depende del tipo de estilo de conduc-
ción y de las condiciones de utilización.
Por ello, siempre después de repostar,
comprobar el nivel de aceite de motor
con una medición en detalle.
El consumo de aceite de motor puede
aumentar, p. ej., en las siguientes situa-
ciones:
• Con un estilo de conducción diná-
mico.
• Con rodamiento del motor.
• Con el funcionamiento en vacío del
motor.
• Si se emplean tipos de aceite de
motor clasificados como no adecua-
dos.
Según el nivel de aceite de motor, se
muestran diferentes mensajes del vehí-
culo en el display de control.
Indicaciones de seguridad
AV I S O
Basta con repostar una pequeña cantidad
de combustible inadecuado o aditivos de
combustible inadecuados para dañar el
sistema de combustible y el motor. Ade-
más, el catalizador resulta dañado de
manera permanente. Existe peligro de
daños materiales. Con motores de gaso-
lina, no repostar o utilizar lo siguiente:
• Gasolina con plomo.
Después de repostar un combustible
inadecuado, no pulsar el botón de arran-
que/parada. Contactar con un concesiona-
rio de servicio posventa de Toyota, un
taller autorizado de Toyota o un taller de
confianza.
• Aditivos metálicos, p. ej., manganeso o
hierro.
AV I S O
Repostar con combustibles inadecuados
puede dañar el sistema de combustible y
el motor. Existe peligro de daños materia-
les. No repostar combustibles con un por-
centaje de etanol más elevado que el
recomendado. No repostar combustibles
que contengan metanol, p. ej. M5 hasta
M100.
AV I S O
Un combustible por debajo de la calidad
mínima indicada puede limitar las funcio-
nes del motor o causarle daños. Existe
peligro de daños materiales. No repostar
gasolina por debajo de la calidad mínima
indicada.
Calidad de la gasolina
Calidad mínima
Aceite de motor
Generalidades
Supra_OM_Spanish_OM99V77S.book 321 ページ ２０１９年８月１６日　金曜日　午後３時３３分

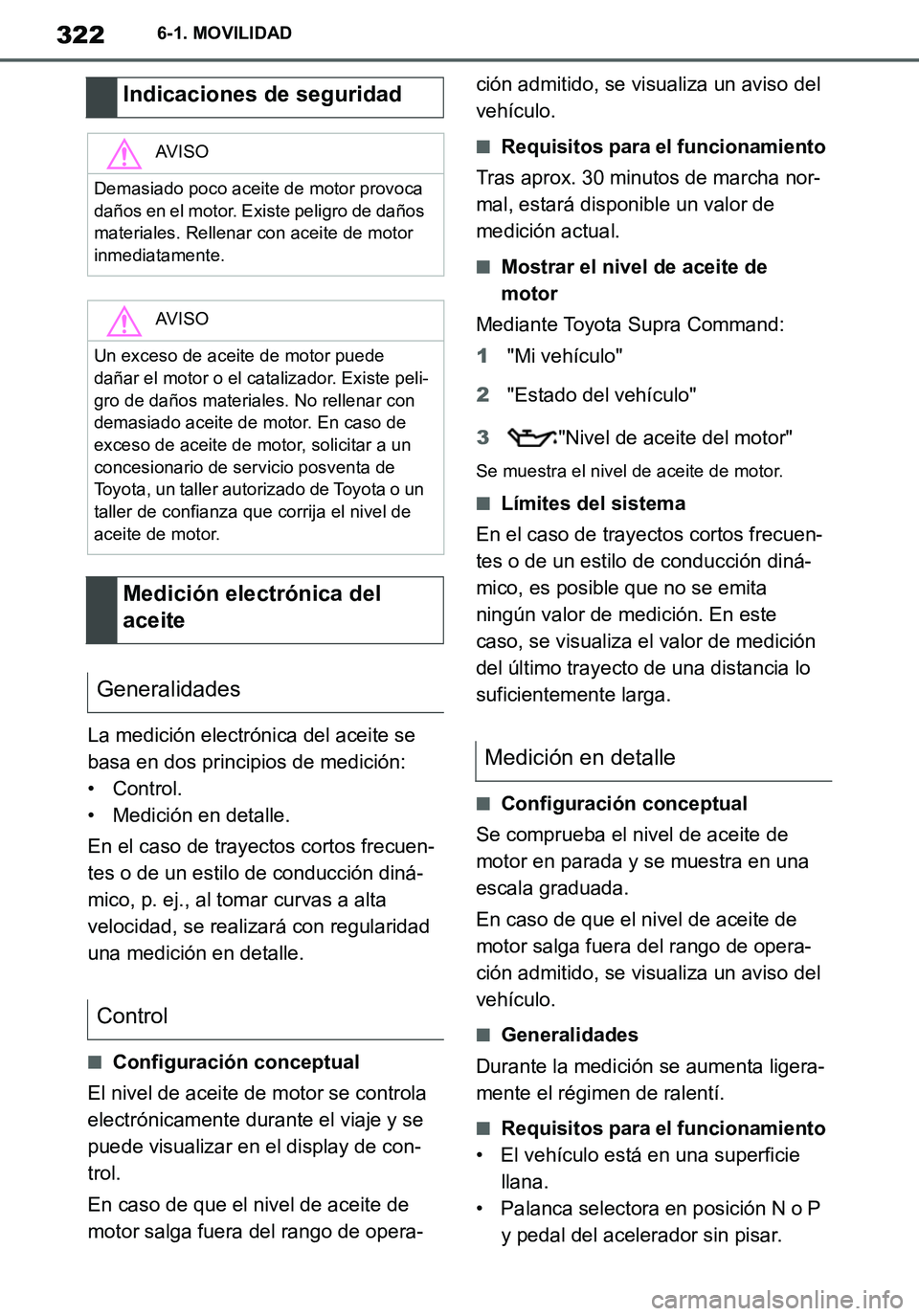

322
Supra Owner's Manual_ES
6-1. MOVILIDAD
La medición electrónica del aceite se
basa en dos principios de medición:
• Control.
• Medición en detalle.
En el caso de trayectos cortos frecuen-
tes o de un estilo de conducción diná-
mico, p. ej., al tomar curvas a alta
velocidad, se realizará con regularidad
una medición en detalle.
■Configuración conceptual
El nivel de aceite de motor se controla
electrónicamente durante el viaje y se
puede visualizar en el display de con-
trol.
En caso de que el nivel de aceite de
motor salga fuera del rango de opera-ción admitido, se visualiza un aviso del
vehículo.
■Requisitos para el funcionamiento
Tras aprox. 30 minutos de marcha nor-
mal, estará disponible un valor de
medición actual.
■Mostrar el nivel de aceite de
motor
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Nivel de aceite del motor"
Se muestra el nivel de aceite de motor.
■Límites del sistema
En el caso de trayectos cortos frecuen-
tes o de un estilo de conducción diná-
mico, es posible que no se emita
ningún valor de medición. En este
caso, se visualiza el valor de medición
del último trayecto de una distancia lo
suficientemente larga.
■Configuración conceptual
Se comprueba el nivel de aceite de
motor en parada y se muestra en una
escala graduada.
En caso de que el nivel de aceite de
motor salga fuera del rango de opera-
ción admitido, se visualiza un aviso del
vehículo.
■Generalidades
Durante la medición se aumenta ligera-
mente el régimen de ralentí.
■Requisitos para el funcionamiento
• El vehículo está en una superficie
llana.
• Palanca selectora en posición N o P
y pedal del acelerador sin pisar.
Indicaciones de seguridad
AV I S O
Demasiado poco aceite de motor provoca
daños en el motor. Existe peligro de daños
materiales. Rellenar con aceite de motor
inmediatamente.
AV I S O
Un exceso de aceite de motor puede
dañar el motor o el catalizador. Existe peli-
gro de daños materiales. No rellenar con
demasiado aceite de motor. En caso de
exceso de aceite de motor, solicitar a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o un
taller de confianza que corrija el nivel de
aceite de motor.
Medición electrónica del
aceite
Generalidades
Control
Medición en detalle
Supra_OM_Spanish_OM99V77S.book 322 ページ ２０１９年８月１６日　金曜日　午後３時３３分

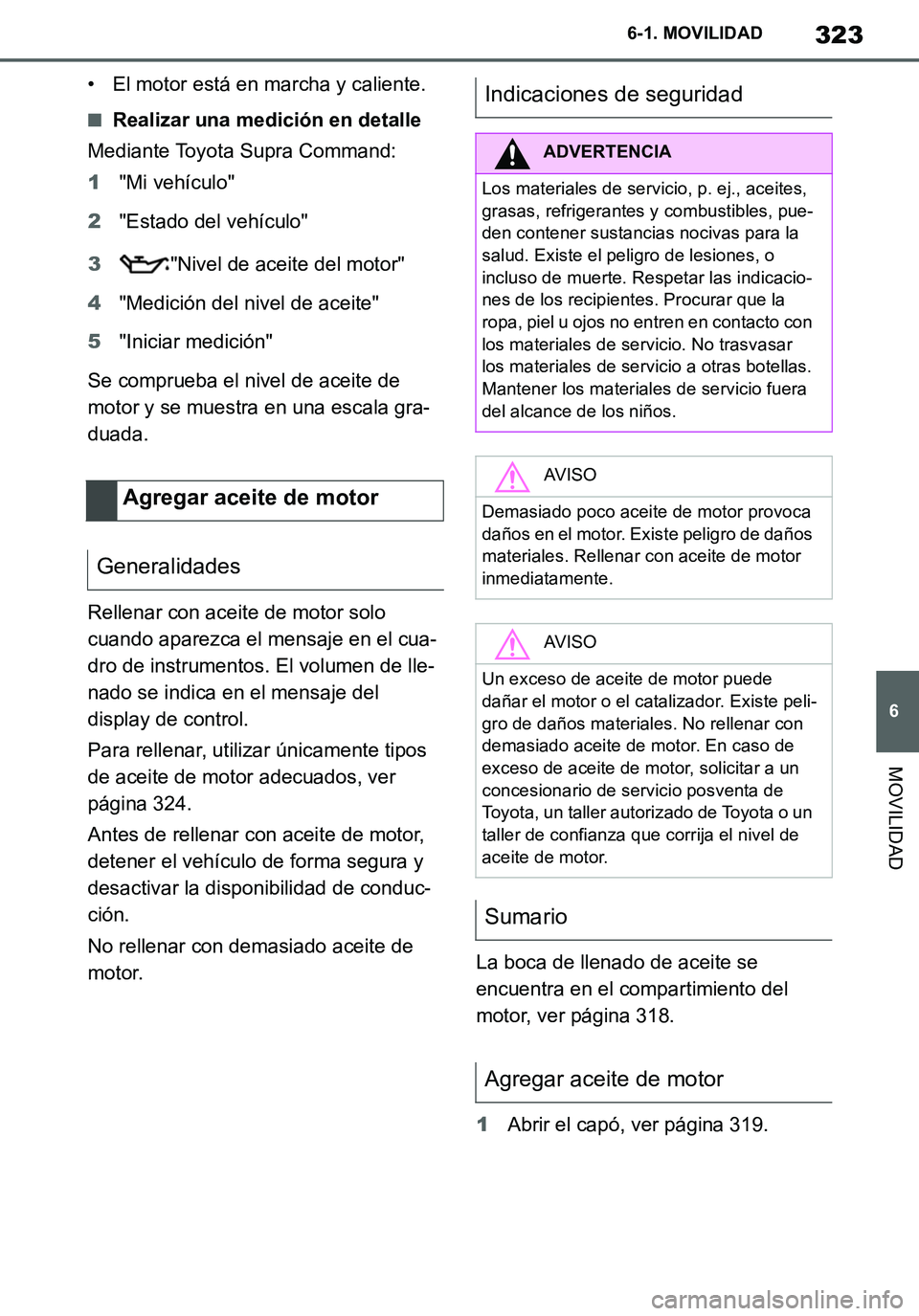

323
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
• El motor está en marcha y caliente.
■Realizar una medición en detalle
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Nivel de aceite del motor"
4"Medición del nivel de aceite"
5"Iniciar medición"
Se comprueba el nivel de aceite de
motor y se muestra en una escala gra-
duada.
Rellenar con aceite de motor solo
cuando aparezca el mensaje en el cua-
dro de instrumentos. El volumen de lle-
nado se indica en el mensaje del
display de control.
Para rellenar, utilizar únicamente tipos
de aceite de motor adecuados, ver
página 324.
Antes de rellenar con aceite de motor,
detener el vehículo de forma segura y
desactivar la disponibilidad de conduc-
ción.
No rellenar con demasiado aceite de
motor.La boca de llenado de aceite se
encuentra en el compartimiento del
motor, ver página 318.
1Abrir el capó, ver página 319.
Agregar aceite de motor
Generalidades
Indicaciones de seguridad
ADVERTENCIA
Los materiales de servicio, p. ej., aceites,
grasas, refrigerantes y combustibles, pue-
den contener sustancias nocivas para la
salud. Existe el peligro de lesiones, o
incluso de muerte. Respetar las indicacio-
nes de los recipientes. Procurar que la
ropa, piel u ojos no entren en contacto con
los materiales de servicio. No trasvasar
los materiales de servicio a otras botellas.
Mantener los materiales de servicio fuera
del alcance de los niños.
AV I S O
Demasiado poco aceite de motor provoca
daños en el motor. Existe peligro de daños
materiales. Rellenar con aceite de motor
inmediatamente.
AV I S O
Un exceso de aceite de motor puede
dañar el motor o el catalizador. Existe peli-
gro de daños materiales. No rellenar con
demasiado aceite de motor. En caso de
exceso de aceite de motor, solicitar a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o un
taller de confianza que corrija el nivel de
aceite de motor.
Sumario
Agregar aceite de motor
Supra_OM_Spanish_OM99V77S.book 323 ページ ２０１９年８月１６日　金曜日　午後３時３３分

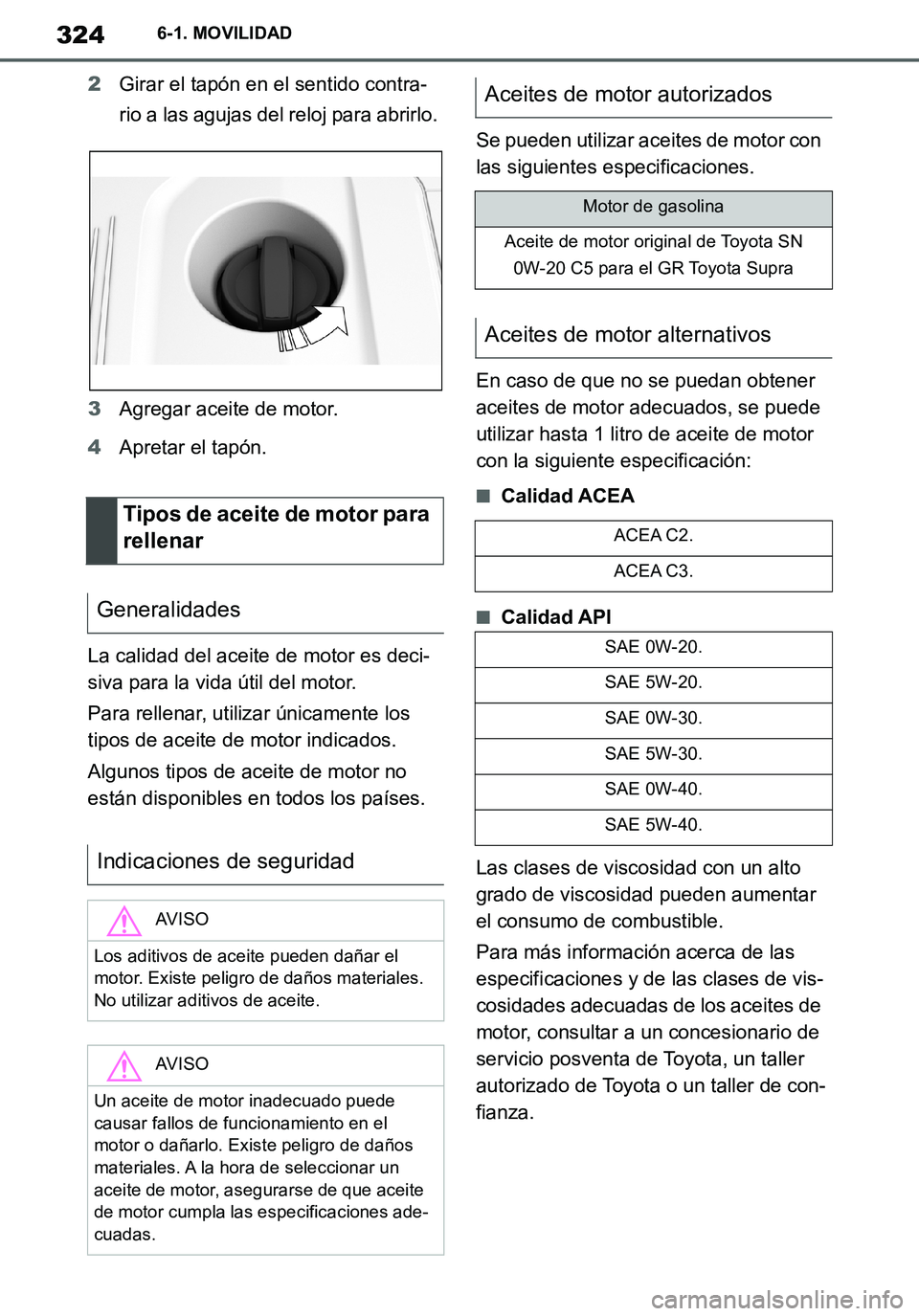

324
Supra Owner's Manual_ES
6-1. MOVILIDAD
2Girar el tapón en el sentido contra-
rio a las agujas del reloj para abrirlo.
3Agregar aceite de motor.
4Apretar el tapón.
La calidad del aceite de motor es deci-
siva para la vida útil del motor.
Para rellenar, utilizar únicamente los
tipos de aceite de motor indicados.
Algunos tipos de aceite de motor no
están disponibles en todos los países.Se pueden utilizar aceites de motor con
las siguientes especificaciones.
En caso de que no se puedan obtener
aceites de motor adecuados, se puede
utilizar hasta 1 litro de aceite de motor
con la siguiente especificación:
■Calidad ACEA
■Calidad API
Las clases de viscosidad con un alto
grado de viscosidad pueden aumentar
el consumo de combustible.
Para más información acerca de las
especificaciones y de las clases de vis-
cosidades adecuadas de los aceites de
motor, consultar a un concesionario de
servicio posventa de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza.
Tipos de aceite de motor para
rellenar
Generalidades
Indicaciones de seguridad
AV I S O
Los aditivos de aceite pueden dañar el
motor. Existe peligro de daños materiales.
No utilizar aditivos de aceite.
AV I S O
Un aceite de motor inadecuado puede
causar fallos de funcionamiento en el
motor o dañarlo. Existe peligro de daños
materiales. A la hora de seleccionar un
aceite de motor, asegurarse de que aceite
de motor cumpla las especificaciones ade-
cuadas.
Aceites de motor autorizados
Motor de gasolina
Aceite de motor original de Toyota SN
0W-20 C5 para el GR Toyota Supra
Aceites de motor alternativos
ACEA C2.
ACEA C3.
SAE 0W-20.
SAE 5W-20.
SAE 0W-30.
SAE 5W-30.
SAE 0W-40.
SAE 5W-40.
Supra_OM_Spanish_OM99V77S.book 324 ページ ２０１９年８月１６日　金曜日　午後３時３３分

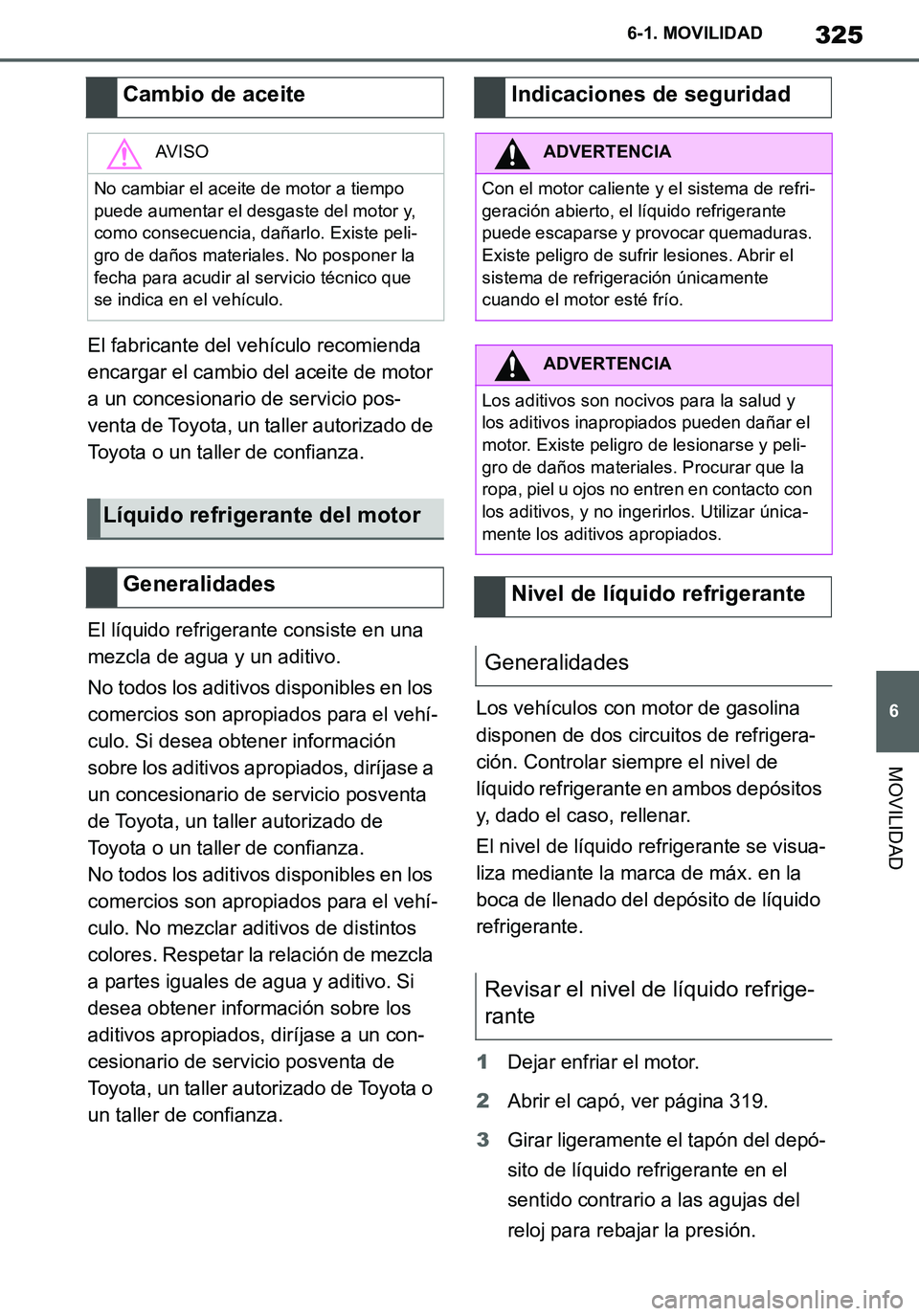

325
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
El fabricante del vehículo recomienda
encargar el cambio del aceite de motor
a un concesionario de servicio pos-
venta de Toyota, un taller autorizado de
Toyota o un taller de confianza.
El líquido refrigerante consiste en una
mezcla de agua y un aditivo.
No todos los aditivos disponibles en los
comercios son apropiados para el vehí-
culo. Si desea obtener información
sobre los aditivos apropiados, diríjase a
un concesionario de servicio posventa
de Toyota, un taller autorizado de
Toyota o un taller de confianza.
No todos los aditivos disponibles en los
comercios son apropiados para el vehí-
culo. No mezclar aditivos de distintos
colores. Respetar la relación de mezcla
a partes iguales de agua y aditivo. Si
desea obtener información sobre los
aditivos apropiados, diríjase a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza.Los vehículos con motor de gasolina
disponen de dos circuitos de refrigera-
ción. Controlar siempre el nivel de
líquido refrigerante en ambos depósitos
y, dado el caso, rellenar.
El nivel de líquido refrigerante se visua-
liza mediante la marca de máx. en la
boca de llenado del depósito de líquido
refrigerante.
1Dejar enfriar el motor.
2Abrir el capó, ver página 319.
3Girar ligeramente el tapón del depó-
sito de líquido refrigerante en el
sentido contrario a las agujas del
reloj para rebajar la presión.
Cambio de aceite
AV I S O
No cambiar el aceite de motor a tiempo
puede aumentar el desgaste del motor y,
como consecuencia, dañarlo. Existe peli-
gro de daños materiales. No posponer la
fecha para acudir al servicio técnico que
se indica en el vehículo.
Líquido refrigerante del motor
Generalidades
Indicaciones de seguridad
ADVERTENCIA
Con el motor caliente y el sistema de refri-
geración abierto, el líquido refrigerante
puede escaparse y provocar quemaduras.
Existe peligro de sufrir lesiones. Abrir el
sistema de refrigeración únicamente
cuando el motor esté frío.
ADVERTENCIA
Los aditivos son nocivos para la salud y
los aditivos inapropiados pueden dañar el
motor. Existe peligro de lesionarse y peli-
gro de daños materiales. Procurar que la
ropa, piel u ojos no entren en contacto con
los aditivos, y no ingerirlos. Utilizar única-
mente los aditivos apropiados.
Nivel de líquido refrigerante
Generalidades
Revisar el nivel de líquido refrige-
rante
Supra_OM_Spanish_OM99V77S.book 325 ページ ２０１９年８月１６日　金曜日　午後３時３３分

326
Supra Owner's Manual_ES
6-1. MOVILIDAD
4Abrir el tapón del depósito de
líquido refrigerante.
5El nivel del líquido refrigerante es
correcto si se encuentra justo por
debajo de la marca de máx. en la
boca de llenado.
6Apretar el tapón.
1Dejar enfriar el motor.
2Abrir el capó, ver página 319.
3Girar ligeramente el tapón del depó-
sito de líquido refrigerante en el
sentido contrario a las agujas del
reloj para rebajar la presión.
4Abrir el tapón del depósito de
líquido refrigerante.
5Si es necesario, añadir lentamente
líquido refrigerante hasta alcanzar
el nivel correcto, sin llenar en
exceso.
6Apretar el tapón.
7Hacer que se solucione lo más
pronto posible la causa de la pér-
dida de líquido refrigerante.■Gestión ecológica
Desechar los líquidos y aditivos refrige-
rantes teniendo en cuenta las regula-
ciones de protección medioambiental.
Todos los difusores de lavado se sumi-
nistran desde un único depósito.
Utilizar una mezcla de agua del grifo,
concentrado de limpiacristales y, en
caso necesario, un agente anticonge-
lante para el sistema del lavaparabri-
sas.
Cantidad de llenado mínima recomen-
dada: 1 litro.
Rellenar
Líquido de lavado
Generalidades
Indicaciones de seguridad
ADVERTENCIA
Algunos agentes anticongelantes son
inflamable y pueden contener sustancias
nocivas para la salud. Existe peligro de
incendio y de muerte. Respetar las indica-
ciones de los recipientes. Mantener el
agente anticongelante alejado de fuentes
de ignición. No trasvasar los materiales de
servicio a otras botellas. Mantener los
materiales de servicio fuera del alcance de
los niños.
Supra_OM_Spanish_OM99V77S.book 326 ページ ２０１９年８月１６日　金曜日　午後３時３３分

327
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
El depósito del líquido de lavado se
encuentra en el compartimento del
motor.Si se utilizan concentrados de limpia-
cristales sin diluir o agentes anticonge-
lantes con alcohol, es posible que se
produzcan avisos erróneos a bajas
temperaturas por debajo de -15 °C.
ADVERTENCIA
El líquido de lavado puede inflamarse si
entra en contacto con partes calientes del
motor y puede provocar un incendio.
Existe peligro de lesionarse o peligro de
daños materiales. Rellenar el líquido de
lavado únicamente cuando el motor esté
frío. A continuación, cerrar por completo la
tapa del depósito de líquido de lavado.
AV I S O
Los aditivos con silicona añadida en el
líquido de lavado para lograr el efecto de
deslizamiento del agua en el parabrisas
pueden provocar daños en el sistema del
lavaparabrisas. Existe peligro de daños
materiales. No añadir ningún aditivo que
contenga silicona al líquido de lavado.
AV I S O
La mezcla de diferentes concentrados de
limpiacristales o agentes anticongelantes
puede provocar daños en el sistema del
lavaparabrisas. Existe peligro de daños
materiales. No mezclar diferentes concen-
trados de limpiacristales o agentes anti-
congelantes. Respetar las indicaciones
que aparecen en los recipientes y la rela-
ción de la mezcla.
Sumario
Fallo en el funcionamiento
Supra_OM_Spanish_OM99V77S.book 327 ページ ２０１９年８月１６日　金曜日　午後３時３３分

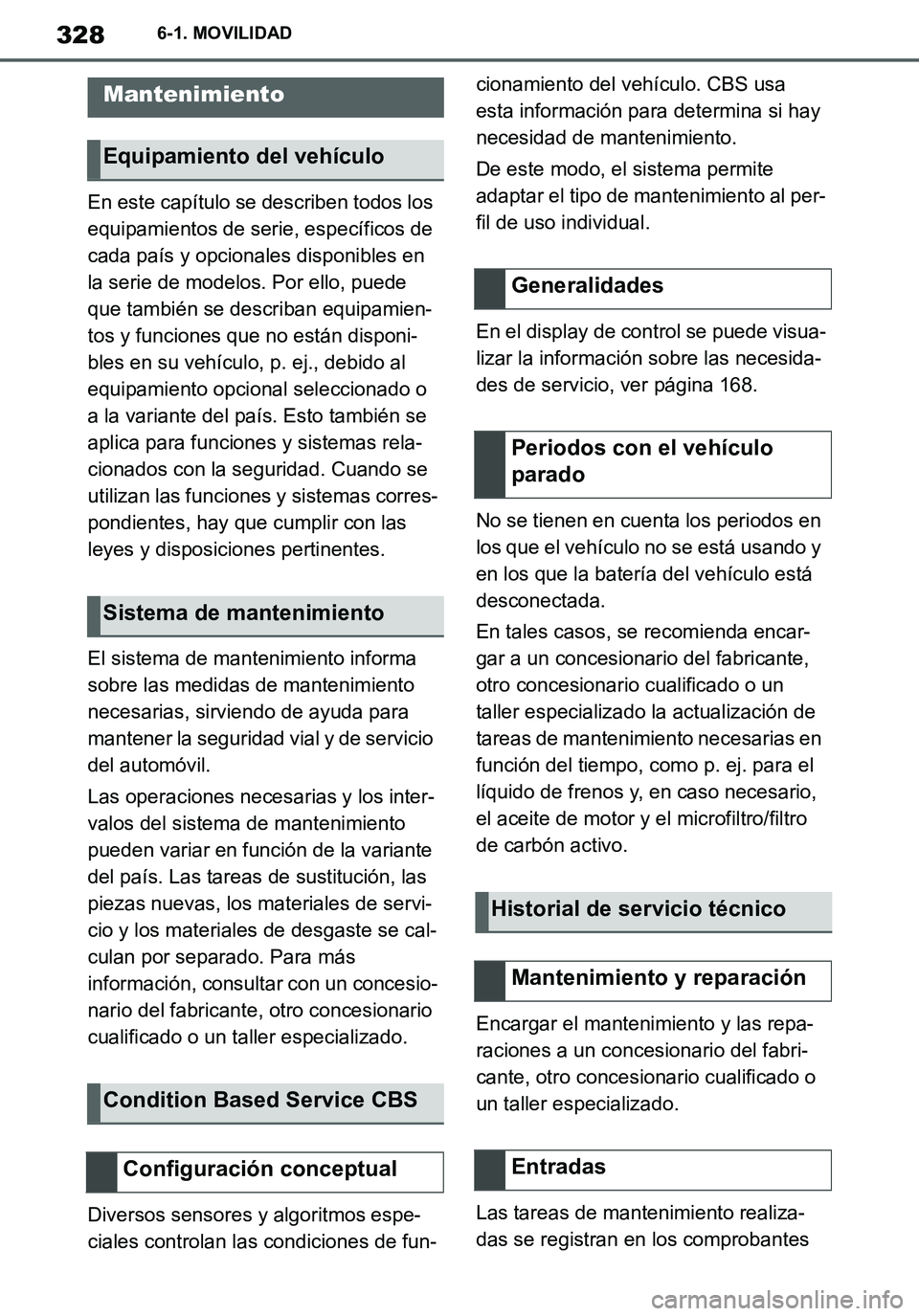

328
Supra Owner's Manual_ES
6-1. MOVILIDAD
En este capítulo se describen todos los
equipamientos de serie, específicos de
cada país y opcionales disponibles en
la serie de modelos. Por ello, puede
que también se describan equipamien-
tos y funciones que no están disponi-
bles en su vehículo, p. ej., debido al
equipamiento opcional seleccionado o
a la variante del país. Esto también se
aplica para funciones y sistemas rela-
cionados con la seguridad. Cuando se
utilizan las funciones y sistemas corres-
pondientes, hay que cumplir con las
leyes y disposiciones pertinentes.
El sistema de mantenimiento informa
sobre las medidas de mantenimiento
necesarias, sirviendo de ayuda para
mantener la seguridad vial y de servicio
del automóvil.
Las operaciones necesarias y los inter-
valos del sistema de mantenimiento
pueden variar en función de la variante
del país. Las tareas de sustitución, las
piezas nuevas, los materiales de servi-
cio y los materiales de desgaste se cal-
culan por separado. Para más
información, consultar con un concesio-
nario del fabricante, otro concesionario
cualificado o un taller especializado.
Diversos sensores y algoritmos espe-
ciales controlan las condiciones de fun-cionamiento del vehículo. CBS usa
esta información para determina si hay
necesidad de mantenimiento.
De este modo, el sistema permite
adaptar el tipo de mantenimiento al per-
fil de uso individual.
En el display de control se puede visua-
lizar la información sobre las necesida-
des de servicio, ver página 168.
No se tienen en cuenta los periodos en
los que el vehículo no se está usando y
en los que la batería del vehículo está
desconectada.
En tales casos, se recomienda encar-
gar a un concesionario del fabricante,
otro concesionario cualificado o un
taller especializado la actualización de
tareas de mantenimiento necesarias en
función del tiempo, como p. ej. para el
líquido de frenos y, en caso necesario,
el aceite de motor y el microfiltro/filtro
de carbón activo.
Encargar el mantenimiento y las repa-
raciones a un concesionario del fabri-
cante, otro concesionario cualificado o
un taller especializado.
Las tareas de mantenimiento realiza-
das se registran en los comprobantes
Mantenimiento
Equipamiento del vehículo
Sistema de mantenimiento
Condition Based Service CBS
Configuración conceptual
Generalidades
Periodos con el vehículo
parado
Historial de servicio técnico
Mantenimiento y reparación
Entradas
Supra_OM_Spanish_OM99V77S.book 328 ページ ２０１９年８月１６日　金曜日　午後３時３３分

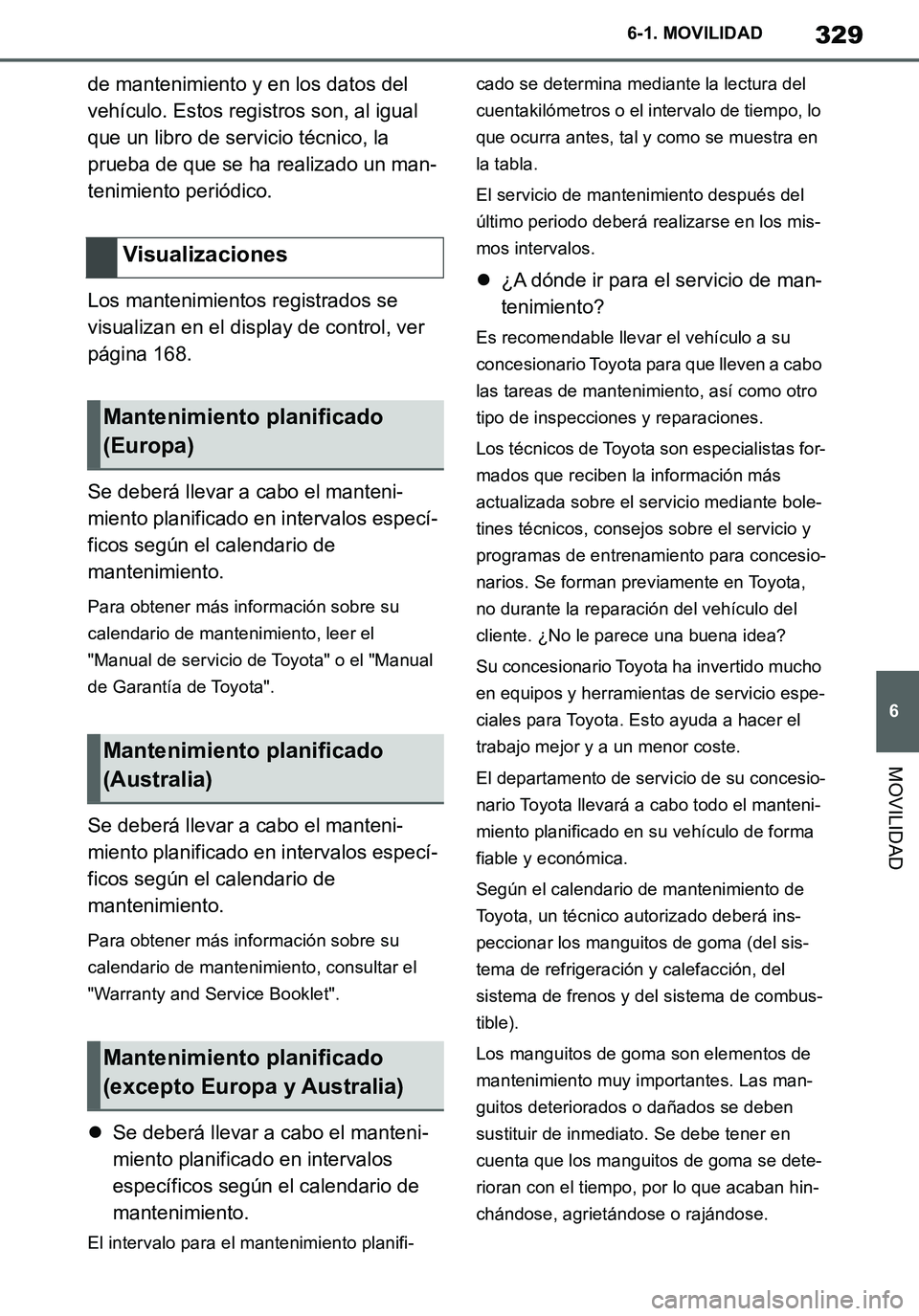

329
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
de mantenimiento y en los datos del
vehículo. Estos registros son, al igual
que un libro de servicio técnico, la
prueba de que se ha realizado un man-
tenimiento periódico.
Los mantenimientos registrados se
visualizan en el display de control, ver
página 168.
Se deberá llevar a cabo el manteni-
miento planificado en intervalos especí-
ficos según el calendario de
mantenimiento.
Para obtener más información sobre su
calendario de mantenimiento, leer el
"Manual de servicio de Toyota" o el "Manual
de Garantía de Toyota".
Se deberá llevar a cabo el manteni-
miento planificado en intervalos especí-
ficos según el calendario de
mantenimiento.
Para obtener más información sobre su
calendario de mantenimiento, consultar el
"Warranty and Service Booklet".
Se deberá llevar a cabo el manteni-
miento planificado en intervalos
específicos según el calendario de
mantenimiento.
El intervalo para el mantenimiento planifi-cado se determina mediante la lectura del
cuentakilómetros o el intervalo de tiempo, lo
que ocurra antes, tal y como se muestra en
la tabla.
El servicio de mantenimiento después del
último periodo deberá realizarse en los mis-
mos intervalos.
¿A dónde ir para el servicio de man-
tenimiento?
Es recomendable llevar el vehículo a su
concesionario Toyota para que lleven a cabo
las tareas de mantenimiento, así como otro
tipo de inspecciones y reparaciones.
Los técnicos de Toyota son especialistas for-
mados que reciben la información más
actualizada sobre el servicio mediante bole-
tines técnicos, consejos sobre el servicio y
programas de entrenamiento para concesio-
narios. Se forman previamente en Toyota,
no durante la reparación del vehículo del
cliente. ¿No le parece una buena idea?
Su concesionario Toyota ha invertido mucho
en equipos y herramientas de servicio espe-
ciales para Toyota. Esto ayuda a hacer el
trabajo mejor y a un menor coste.
El departamento de servicio de su concesio-
nario Toyota llevará a cabo todo el manteni-
miento planificado en su vehículo de forma
fiable y económica.
Según el calendario de mantenimiento de
Toyota, un técnico autorizado deberá ins-
peccionar los manguitos de goma (del sis-
tema de refrigeración y calefacción, del
sistema de frenos y del sistema de combus-
tible).
Los manguitos de goma son elementos de
mantenimiento muy importantes. Las man-
guitos deteriorados o dañados se deben
sustituir de inmediato. Se debe tener en
cuenta que los manguitos de goma se dete-
rioran con el tiempo, por lo que acaban hin-
chándose, agrietándose o rajándose.
Visualizaciones
Mantenimiento planificado
(Europa)
Mantenimiento planificado
(Australia)
Mantenimiento planificado
(excepto Europa y Australia)
Supra_OM_Spanish_OM99V77S.book 329 ページ ２０１９年８月１６日　金曜日　午後３時３３分

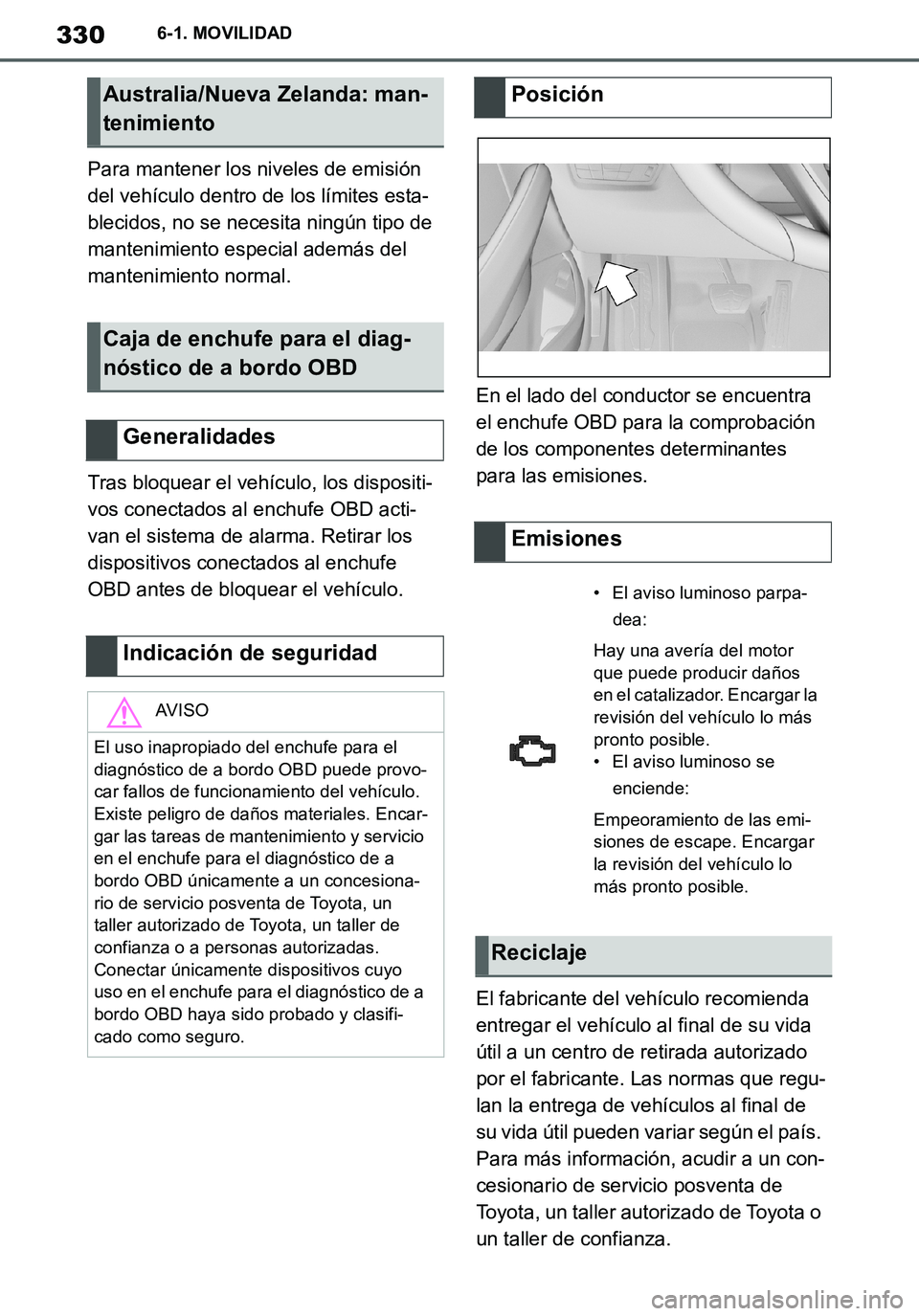

330
Supra Owner's Manual_ES
6-1. MOVILIDAD
Para mantener los niveles de emisión
del vehículo dentro de los límites esta-
blecidos, no se necesita ningún tipo de
mantenimiento especial además del
mantenimiento normal.
Tras bloquear el vehículo, los dispositi-
vos conectados al enchufe OBD acti-
van el sistema de alarma. Retirar los
dispositivos conectados al enchufe
OBD antes de bloquear el vehículo.En el lado del conductor se encuentra
el enchufe OBD para la comprobación
de los componentes determinantes
para las emisiones.
El fabricante del vehículo recomienda
entregar el vehículo al final de su vida
útil a un centro de retirada autorizado
por el fabricante. Las normas que regu-
lan la entrega de vehículos al final de
su vida útil pueden variar según el país.
Para más información, acudir a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza.
Australia/Nueva Zelanda: man-
tenimiento
Caja de enchufe para el diag-
nóstico de a bordo OBD
Generalidades
Indicación de seguridad
AV I S O
El uso inapropiado del enchufe para el
diagnóstico de a bordo OBD puede provo-
car fallos de funcionamiento del vehículo.
Existe peligro de daños materiales. Encar-
gar las tareas de mantenimiento y servicio
en el enchufe para el diagnóstico de a
bordo OBD únicamente a un concesiona-
rio de servicio posventa de Toyota, un
taller autorizado de Toyota, un taller de
confianza o a personas autorizadas.
Conectar únicamente dispositivos cuyo
uso en el enchufe para el diagnóstico de a
bordo OBD haya sido probado y clasifi-
cado como seguro.
Posición
Emisiones
• El aviso luminoso parpa-
dea:
Hay una avería del motor
que puede producir daños
en el catalizador. Encargar la
revisión del vehículo lo más
pronto posible.
• El aviso luminoso se
enciende:
Empeoramiento de las emi-
siones de escape. Encargar
la revisión del vehículo lo
más pronto posible.
Reciclaje
Supra_OM_Spanish_OM99V77S.book 330 ページ ２０１９年８月１６日　金曜日　午後３時３３分
