TOYOTA SUPRA 2022 Manuale de Empleo (in Spanish)

329
5 5-1. MOVILIDAD
MOVILIDAD
En este capítulo se describen todos los
equipamientos de serie, específicos de
cada país y opcionales disponibles en
la serie de modelos. Por ello, puede
que también se describan equipamien-
tos y funciones que no están disponi-
bles en su vehículo, p. ej., debido al
equipamiento opcional seleccionado o
a la variante del país. Esto también se
aplica para funciones y sistemas rela-
cionados con la seguridad. Cuando se
utilizan las funciones y sistemas corres-
pondientes, hay que cumplir con las
leyes y disposiciones pertinentes.
El sistema de mantenimiento informa
sobre las medidas de mantenimiento
necesarias, sirviendo de ayuda para
mantener la seguridad vial y de servicio
del automóvil.
Las operaciones necesarias y los inter-
valos del sistema de mantenimiento
pueden variar en función de la variante
del país. Las tareas de sustitución, las
piezas nuevas, los materiales de servi-
cio y los materiales de desgaste se cal-
culan por separado. Para más
información, consultar con un concesio-
nario del fabricante, otro concesionario
cualificado o un taller especializado.
Condition Based Service CBS deter-
mina el requisito de mantenimiento usando sensores y algoritmos especia-
les que controlan las condiciones en
las que se usa el vehículo.
De este modo, el sistema permite
adaptar el tipo de mantenimiento al per-
fil de uso individual.
En el display de control se puede visua-
lizar la información sobre las necesida-
des de servicio, ver página 171.
No se tienen en cuenta los periodos en
los que el vehículo no se está usando y
en los que la batería del vehículo está
desconectada.
En tales casos, se recomienda encar-
gar a un concesionario del fabricante,
otro concesionario cualificado o un
taller especializado la actualización de
tareas de mantenimiento necesarias en
función del tiempo, como p. ej., para el
líquido de frenos y, en caso necesario,
el aceite de motor y el microfiltro/filtro
de carbón activo.
Encargar el mantenimiento y las repa-
raciones a un concesionario del fabri-
cante, otro concesionario cualificado o
un taller especializado.
Las tareas de mantenimiento realiza-
das se registran en los comprobantes
Mantenimiento
Equipamiento del vehículo
Sistema de mantenimiento
Condition Based Service CBS
Configuración conceptual
Generalidades
Periodos con el vehículo
parado
Historial de servicio técnico
Mantenimiento y reparación
Entradas
Supra_OM_Spanish_OM9A062S_1_2111.book 329 ページ ２０２１年８月２６日　木曜日　午前１１時２分

3305-1. MOVILIDAD
de mantenimiento y en los datos del
vehículo. Estos registros son, al igual
que un libro de servicio técnico, la
prueba de que se ha realizado un man-
tenimiento periódico.
Los mantenimientos registrados se
visualizan en el display de control, ver
página 171.
Se deberá llevar a cabo el manteni-
miento planificado en intervalos especí-
ficos según el calendario de
mantenimiento.
Para obtener más información sobre su
calendario de mantenimiento, leer el
"Manual de servicio de Toyota" o el "Manual
de Garantía de Toyota".
Se deberá llevar a cabo el manteni-
miento planificado en intervalos especí-
ficos según el calendario de
mantenimiento.
Para obtener más información sobre su
calendario de mantenimiento, consultar el
"Warranty and Service Booklet".
Se deberá llevar a cabo el manteni-
miento planificado en intervalos
específicos según el calendario de
mantenimiento.
El intervalo para el mantenimiento planifi-cado se determina mediante la lectura del
cuentakilómetros o el intervalo de tiempo, lo
que ocurra antes, tal y como se muestra en
la tabla.
El servicio de mantenimiento después del
último periodo deberá realizarse en los mis-
mos intervalos.
¿A dónde ir para el servicio de man-
tenimiento?
Es recomendable llevar el vehículo a su
concesionario Toyota para que lleven a cabo
las tareas de mantenimiento, así como otro
tipo de inspecciones y reparaciones.
Los técnicos de Toyota son especialistas for-
mados que reciben la información más
actualizada sobre el servicio mediante bole-
tines técnicos, consejos sobre el servicio y
programas de entrenamiento para concesio-
narios. Se forman previamente en Toyota,
no durante la reparación del vehículo del
cliente. ¿No le parece una buena idea?
Su concesionario Toyota ha invertido mucho
en equipos y herramientas de servicio espe-
ciales para Toyota. Esto ayuda a hacer el
trabajo mejor y a un menor coste.
El departamento de servicio de su concesio-
nario Toyota llevará a cabo todo el manteni-
miento planificado en su vehículo de forma
fiable y económica.
Según el calendario de mantenimiento de
Toyota, un técnico autorizado deberá ins-
peccionar los manguitos de goma (del sis-
tema de refrigeración y calefacción, del
sistema de frenos y del sistema de combus-
tible).
Los manguitos de goma son elementos de
mantenimiento muy importantes. Las man-
guitos deteriorados o dañados se deben
sustituir de inmediato. Se debe tener en
cuenta que los manguitos de goma se dete-
rioran con el tiempo, por lo que acaban hin-
chándose, agrietándose o rajándose.
Visualizaciones
Mantenimiento planificado
(Europa)
Mantenimiento planificado
(Australia)
Mantenimiento planificado
(excepto Europa y Australia)
Supra_OM_Spanish_OM9A062S_1_2111.book 330 ページ ２０２１年８月２６日　木曜日　午前１１時２分

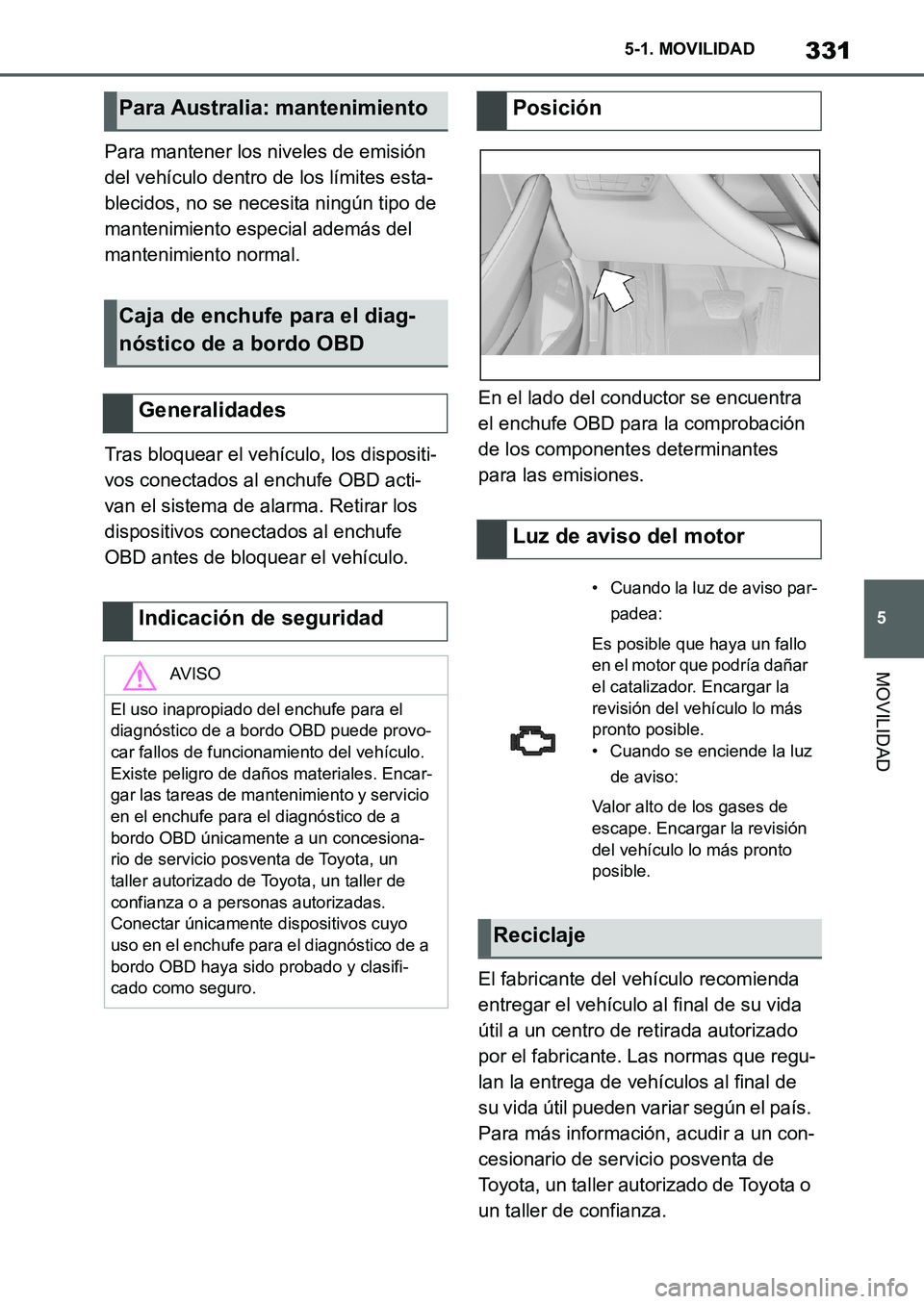

331
5 5-1. MOVILIDAD
MOVILIDAD
Para mantener los niveles de emisión
del vehículo dentro de los límites esta-
blecidos, no se necesita ningún tipo de
mantenimiento especial además del
mantenimiento normal.
Tras bloquear el vehículo, los dispositi-
vos conectados al enchufe OBD acti-
van el sistema de alarma. Retirar los
dispositivos conectados al enchufe
OBD antes de bloquear el vehículo.En el lado del conductor se encuentra
el enchufe OBD para la comprobación
de los componentes determinantes
para las emisiones.
El fabricante del vehículo recomienda
entregar el vehículo al final de su vida
útil a un centro de retirada autorizado
por el fabricante. Las normas que regu-
lan la entrega de vehículos al final de
su vida útil pueden variar según el país.
Para más información, acudir a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza.
Para Australia: mantenimiento
Caja de enchufe para el diag-
nóstico de a bordo OBD
Generalidades
Indicación de seguridad
AV I S O
El uso inapropiado del enchufe para el
diagnóstico de a bordo OBD puede provo-
car fallos de funcionamiento del vehículo.
Existe peligro de daños materiales. Encar-
gar las tareas de mantenimiento y servicio
en el enchufe para el diagnóstico de a
bordo OBD únicamente a un concesiona-
rio de servicio posventa de Toyota, un
taller autorizado de Toyota, un taller de
confianza o a personas autorizadas.
Conectar únicamente dispositivos cuyo
uso en el enchufe para el diagnóstico de a
bordo OBD haya sido probado y clasifi-
cado como seguro.
Posición
Luz de aviso del motor
• Cuando la luz de aviso par-
padea:
Es posible que haya un fallo
en el motor que podría dañar
el catalizador. Encargar la
revisión del vehículo lo más
pronto posible.
• Cuando se enciende la luz
de aviso:
Valor alto de los gases de
escape. Encargar la revisión
del vehículo lo más pronto
posible.
Reciclaje
Supra_OM_Spanish_OM9A062S_1_2111.book 331 ページ ２０２１年８月２６日　木曜日　午前１１時２分

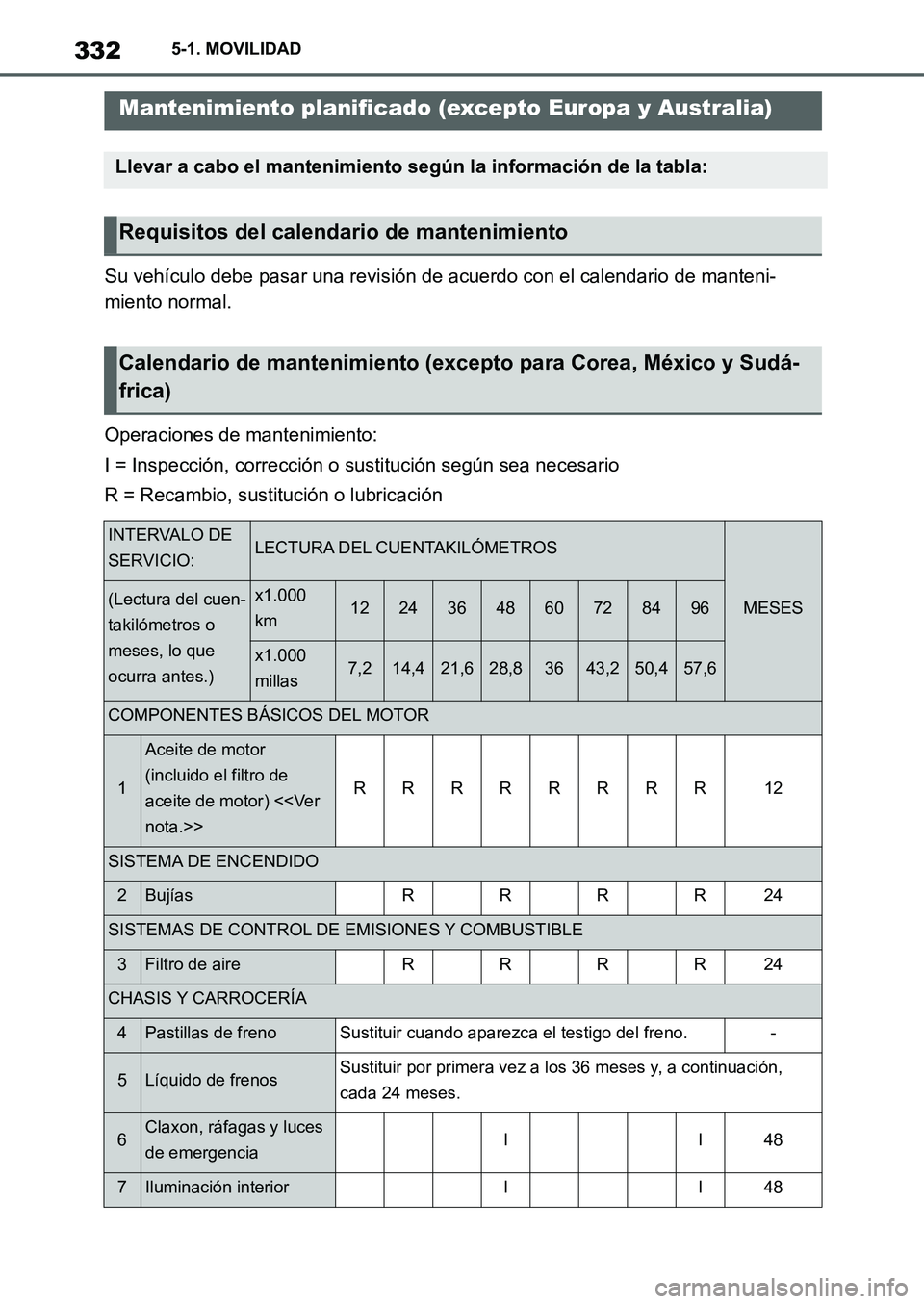

3325-1. MOVILIDAD
Su vehículo debe pasar una revisión de acuerdo con el calendario de manteni-
miento normal.
Operaciones de mantenimiento:
I = Inspección, corrección o sustitución según sea necesario
R = Recambio, sustitución o lubricación
Mantenimiento planificado (excepto Europa y Australia)
Llevar a cabo el mantenimiento según la información de la tabla:
Requisitos del calendario de mantenimiento
Calendario de mantenimiento (excepto para Corea, México y Sudá-
frica)
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuen-
takilómetros o
meses, lo que
ocurra antes.)x1.000
km1224364860728496
x1.000
millas7,214,421,628,83643,250,457,6
COMPONENTES BÁSICOS DEL MOTOR
1
Aceite de motor
(incluido el filtro de
aceite de motor) < nota.>>
RRRRRRRR12
SISTEMA DE ENCENDIDO
2BujíasRRRR24
SISTEMAS DE CONTROL DE EMISIONES Y COMBUSTIBLE
3Filtro de aireRRRR24
CHASIS Y CARROCERÍA
4Pastillas de frenoSustituir cuando aparezca el testigo del freno.-
5Líquido de frenosSustituir por primera vez a los 36 meses y, a continuación,
cada 24 meses.
6Claxon, ráfagas y luces
de emergenciaII48
7Iluminación interiorII48
Supra_OM_Spanish_OM9A062S_1_2111.book 332 ページ ２０２１年８月２６日　木曜日　午前１１時２分

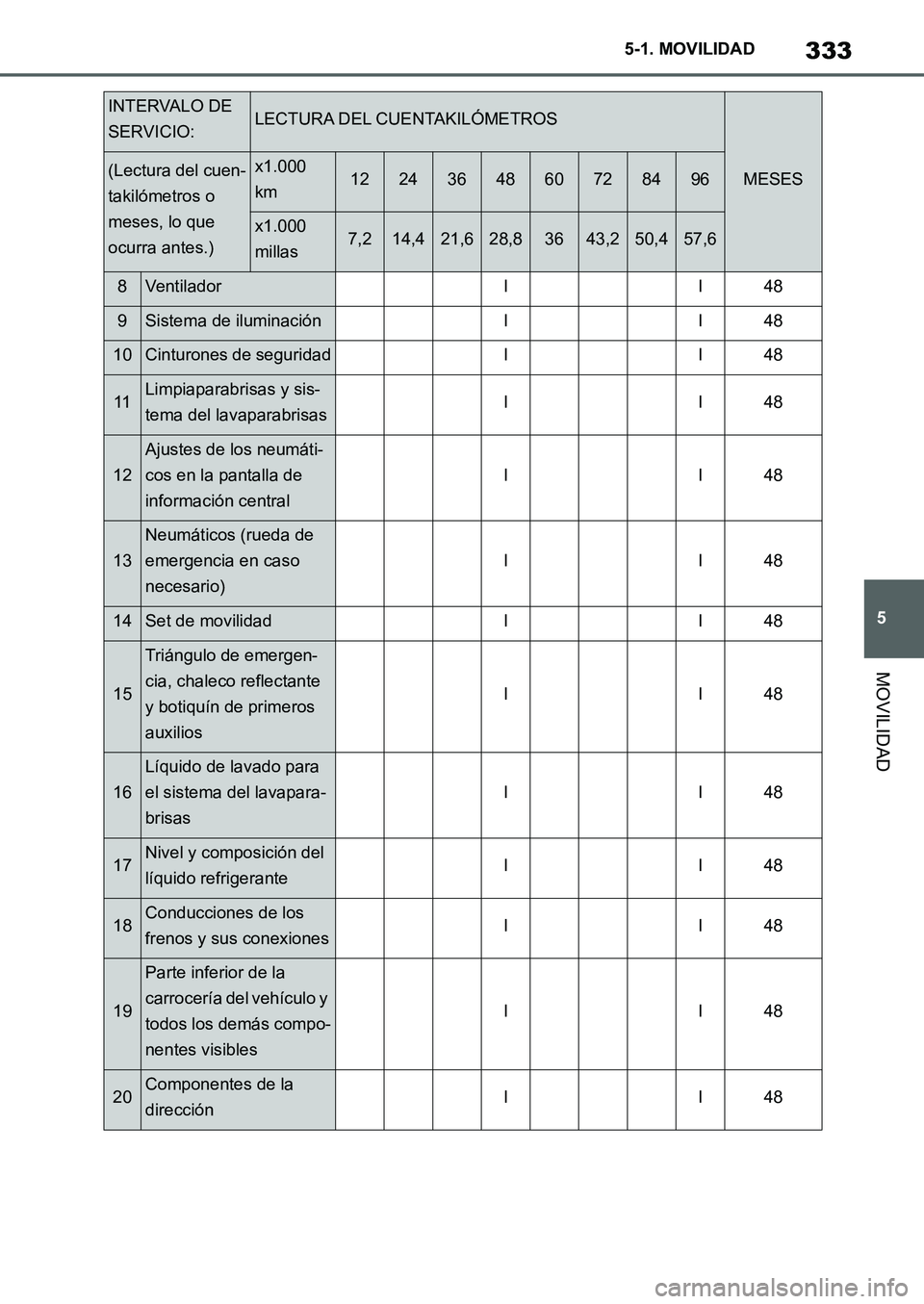

333
5 5-1. MOVILIDAD
MOVILIDAD
8VentiladorII48
9Sistema de iluminaciónII48
10Cinturones de seguridadII48
11Limpiaparabrisas y sis-
tema del lavaparabrisasII48
12
Ajustes de los neumáti-
cos en la pantalla de
información central
II48
13
Neumáticos (rueda de
emergencia en caso
necesario)
II48
14Set de movilidadII48
15
Triángulo de emergen-
cia, chaleco reflectante
y botiquín de primeros
auxilios
II48
16
Líquido de lavado para
el sistema del lavapara-
brisas
II48
17Nivel y composición del
líquido refrigeranteII48
18Conducciones de los
frenos y sus conexionesII48
19
Parte inferior de la
carrocería del vehículo y
todos los demás compo-
nentes visibles
II48
20Componentes de la
direcciónII48
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuen-
takilómetros o
meses, lo que
ocurra antes.)x1.000
km1224364860728496
x1.000
millas7,214,421,628,83643,250,457,6
Supra_OM_Spanish_OM9A062S_1_2111.book 333 ページ ２０２１年８月２６日　木曜日　午前１１時２分

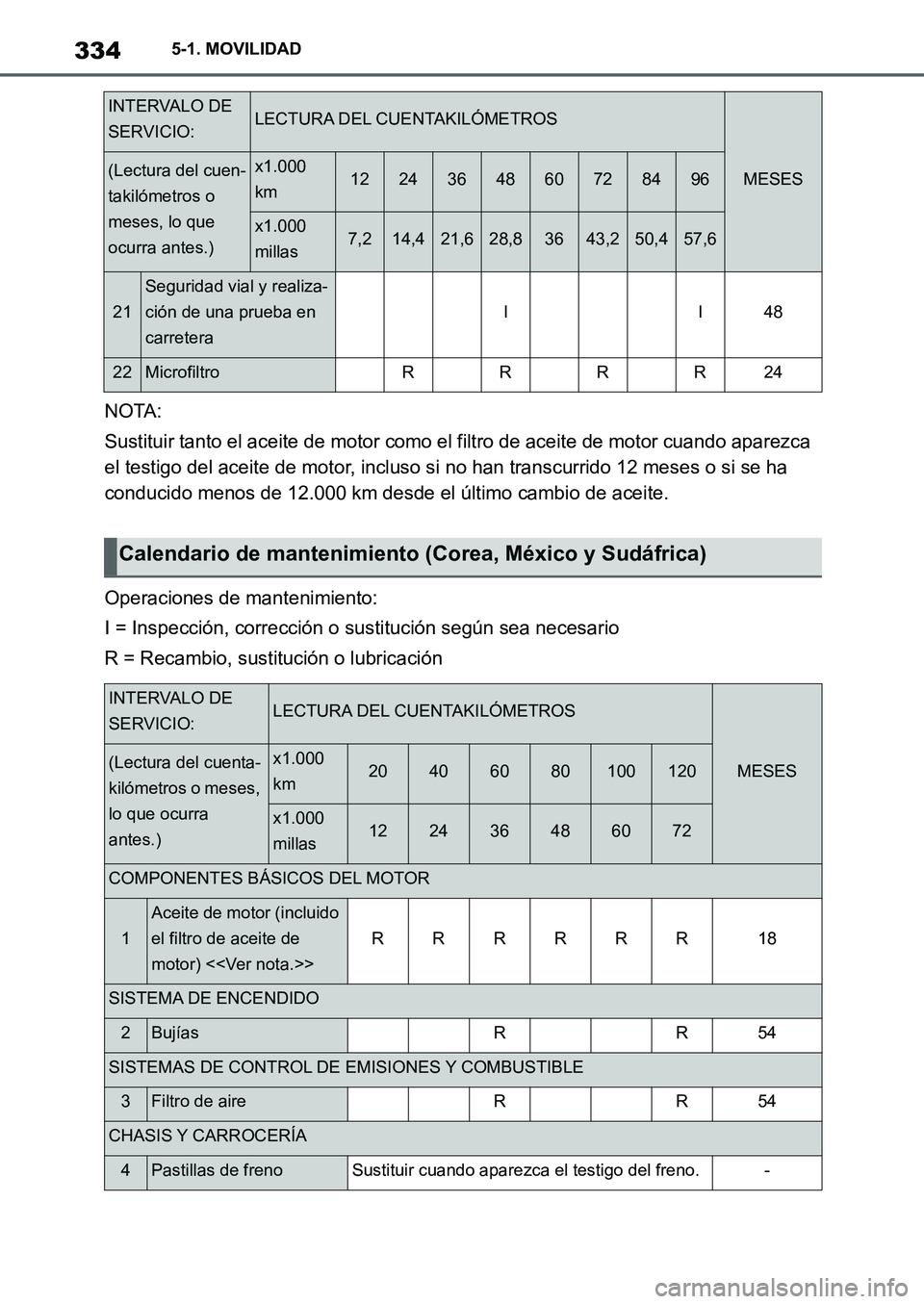

3345-1. MOVILIDAD
NOTA:
Sustituir tanto el aceite de motor como el filtro de aceite de motor cuando aparezca
el testigo del aceite de motor, incluso si no han transcurrido 12 meses o si se ha
conducido menos de 12.000 km desde el último cambio de aceite.
Operaciones de mantenimiento:
I = Inspección, corrección o sustitución según sea necesario
R = Recambio, sustitución o lubricación
21
Seguridad vial y realiza-
ción de una prueba en
carretera
II48
22MicrofiltroRRRR24
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuen-
takilómetros o
meses, lo que
ocurra antes.)x1.000
km1224364860728496
x1.000
millas7,214,421,628,83643,250,457,6
Calendario de mantenimiento (Corea, México y Sudáfrica)
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km20406080100120
x1.000
millas122436486072
COMPONENTES BÁSICOS DEL MOTOR
1
Aceite de motor (incluido
el filtro de aceite de
motor) <>
RRRRRR18
SISTEMA DE ENCENDIDO
2BujíasRR54
SISTEMAS DE CONTROL DE EMISIONES Y COMBUSTIBLE
3Filtro de aireRR54
CHASIS Y CARROCERÍA
4Pastillas de frenoSustituir cuando aparezca el testigo del freno.-
Supra_OM_Spanish_OM9A062S_1_2111.book 334 ページ ２０２１年８月２６日　木曜日　午前１１時２分

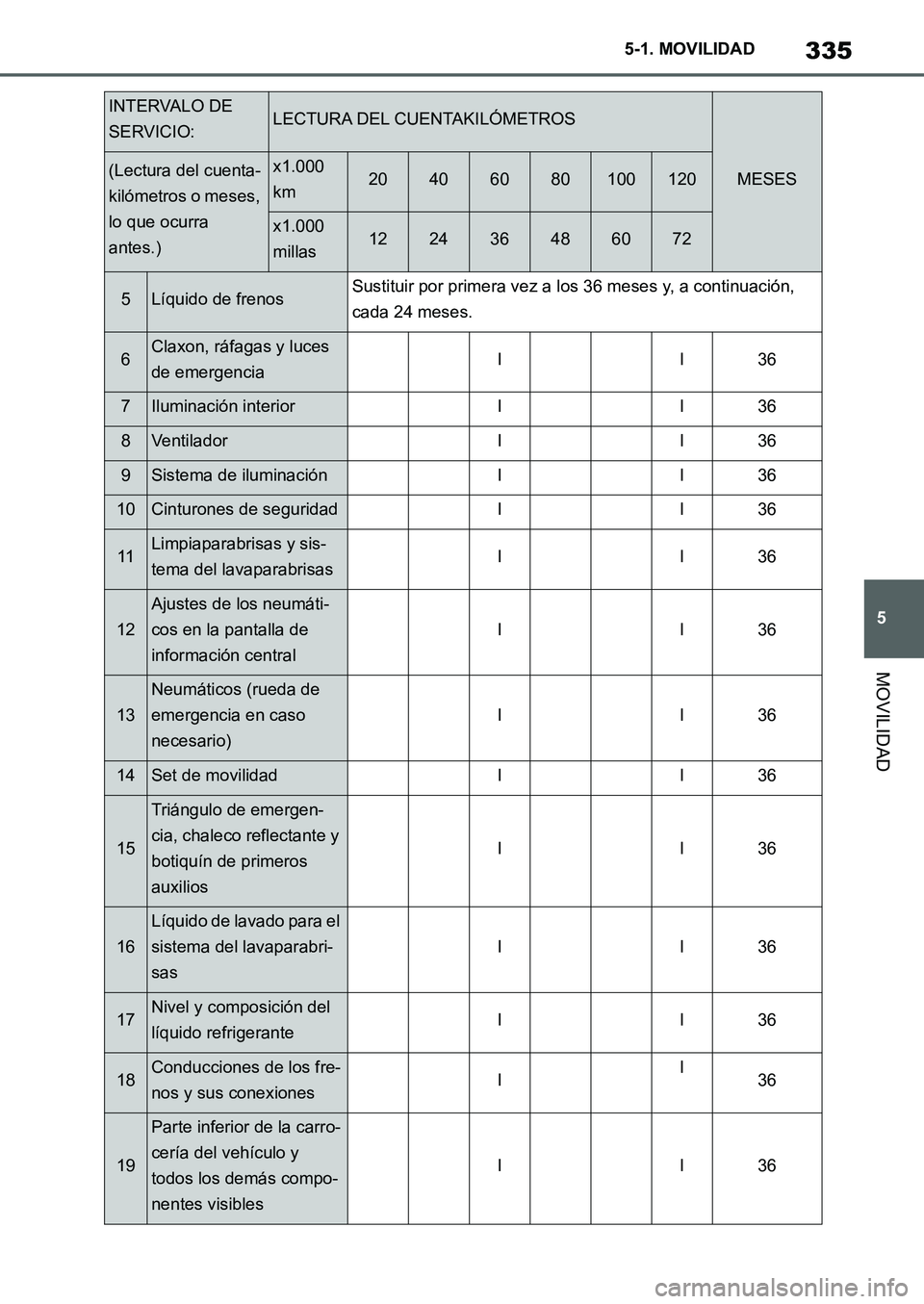

335
5 5-1. MOVILIDAD
MOVILIDAD
5Líquido de frenosSustituir por primera vez a los 36 meses y, a continuación,
cada 24 meses.
6Claxon, ráfagas y luces
de emergenciaII36
7Iluminación interiorII36
8VentiladorII36
9Sistema de iluminaciónII36
10Cinturones de seguridadII36
11Limpiaparabrisas y sis-
tema del lavaparabrisasII36
12
Ajustes de los neumáti-
cos en la pantalla de
información central
II36
13
Neumáticos (rueda de
emergencia en caso
necesario)
II36
14Set de movilidadII36
15
Triángulo de emergen-
cia, chaleco reflectante y
botiquín de primeros
auxilios
II36
16
Líquido de lavado para el
sistema del lavaparabri-
sas
II36
17Nivel y composición del
líquido refrigeranteII36
18Conducciones de los fre-
nos y sus conexionesII36
19
Parte inferior de la carro-
cería del vehículo y
todos los demás compo-
nentes visibles
II36
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km20406080100120
x1.000
millas122436486072
Supra_OM_Spanish_OM9A062S_1_2111.book 335 ページ ２０２１年８月２６日　木曜日　午前１１時２分

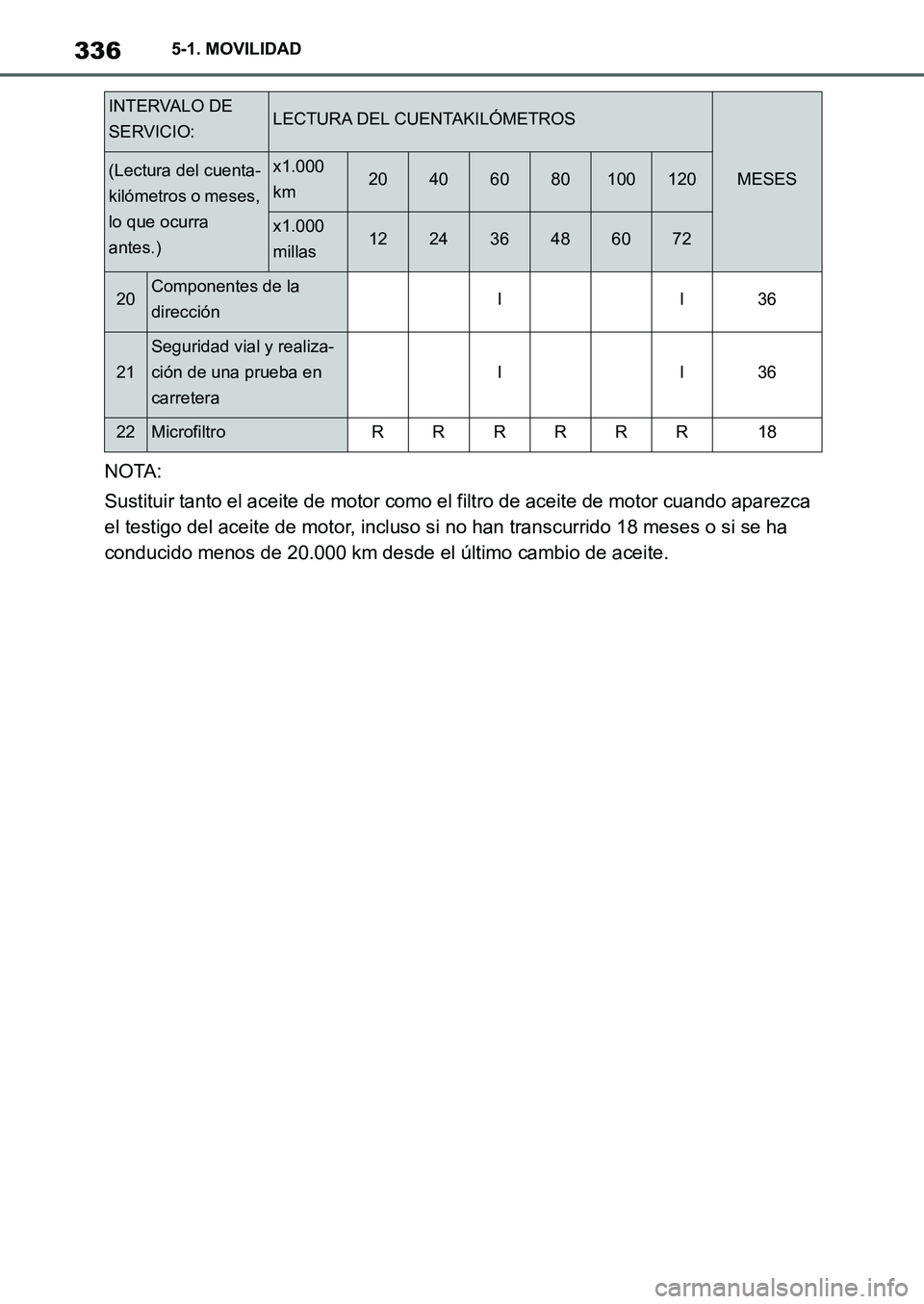

3365-1. MOVILIDAD
NOTA:
Sustituir tanto el aceite de motor como el filtro de aceite de motor cuando aparezca
el testigo del aceite de motor, incluso si no han transcurrido 18 meses o si se ha
conducido menos de 20.000 km desde el último cambio de aceite.
20Componentes de la
direcciónII36
21
Seguridad vial y realiza-
ción de una prueba en
carretera
II36
22MicrofiltroRRRRRR18
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km20406080100120
x1.000
millas122436486072
Supra_OM_Spanish_OM9A062S_1_2111.book 336 ページ ２０２１年８月２６日　木曜日　午前１１時２分

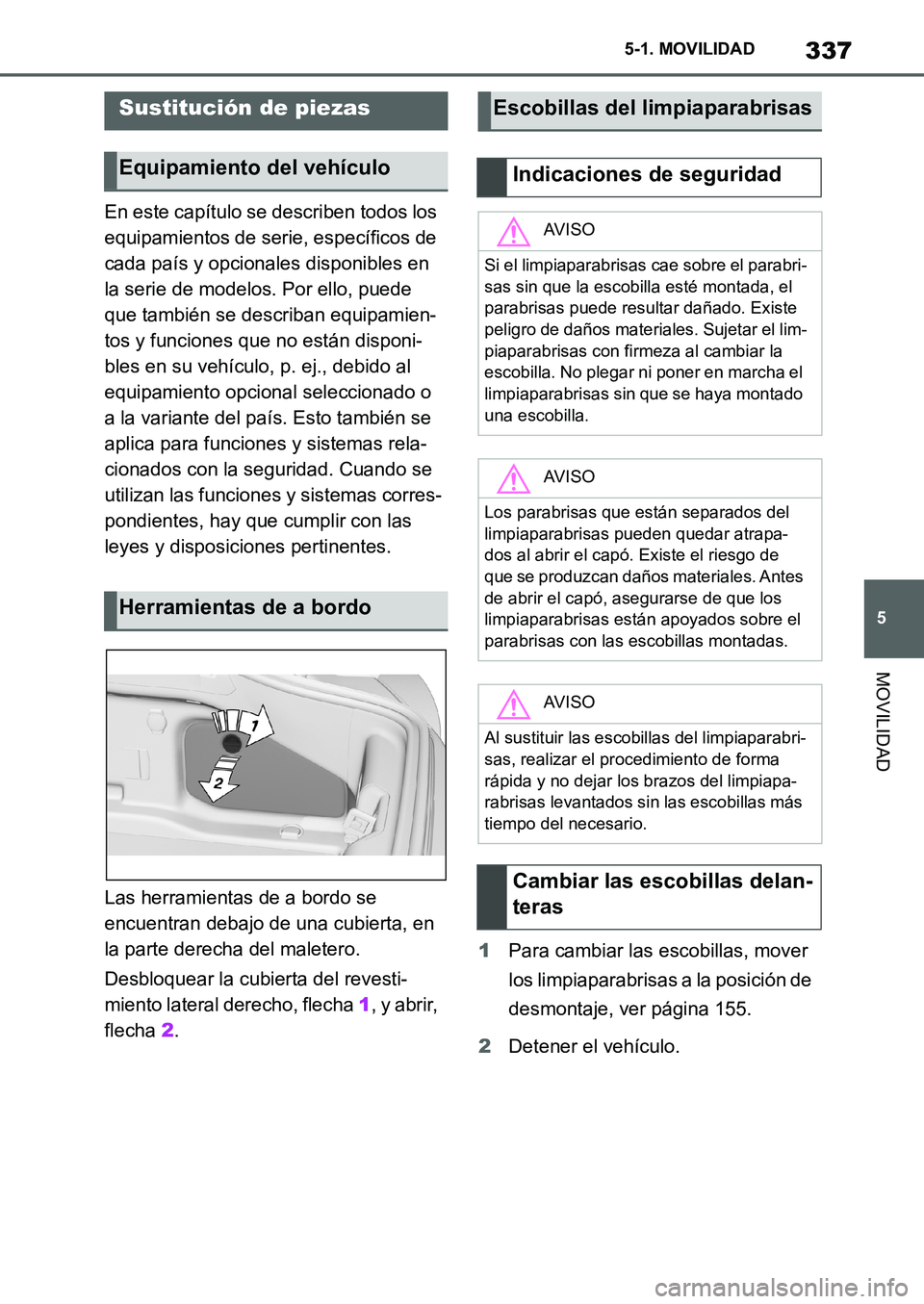

337
5 5-1. MOVILIDAD
MOVILIDAD
En este capítulo se describen todos los
equipamientos de serie, específicos de
cada país y opcionales disponibles en
la serie de modelos. Por ello, puede
que también se describan equipamien-
tos y funciones que no están disponi-
bles en su vehículo, p. ej., debido al
equipamiento opcional seleccionado o
a la variante del país. Esto también se
aplica para funciones y sistemas rela-
cionados con la seguridad. Cuando se
utilizan las funciones y sistemas corres-
pondientes, hay que cumplir con las
leyes y disposiciones pertinentes.
Las herramientas de a bordo se
encuentran debajo de una cubierta, en
la parte derecha del maletero.
Desbloquear la cubierta del revesti-
miento lateral derecho, flecha 1, y abrir,
flecha 2.1Para cambiar las escobillas, mover
los limpiaparabrisas a la posición de
desmontaje, ver página 155.
2Detener el vehículo.
Sustitución de piezas
Equipamiento del vehículo
Herramientas de a bordo
Escobillas del limpiaparabrisas
Indicaciones de seguridad
AV I S O
Si el limpiaparabrisas cae sobre el parabri-
sas sin que la escobilla esté montada, el
parabrisas puede resultar dañado. Existe
peligro de daños materiales. Sujetar el lim-
piaparabrisas con firmeza al cambiar la
escobilla. No plegar ni poner en marcha el
limpiaparabrisas sin que se haya montado
una escobilla.
AV I S O
Los parabrisas que están separados del
limpiaparabrisas pueden quedar atrapa-
dos al abrir el capó. Existe el riesgo de
que se produzcan daños materiales. Antes
de abrir el capó, asegurarse de que los
limpiaparabrisas están apoyados sobre el
parabrisas con las escobillas montadas.
AV I S O
Al sustituir las escobillas del limpiaparabri-
sas, realizar el procedimiento de forma
rápida y no dejar los brazos del limpiapa-
rabrisas levantados sin las escobillas más
tiempo del necesario.
Cambiar las escobillas delan-
teras
Supra_OM_Spanish_OM9A062S_1_2111.book 337 ページ ２０２１年８月２６日　木曜日　午前１１時２分

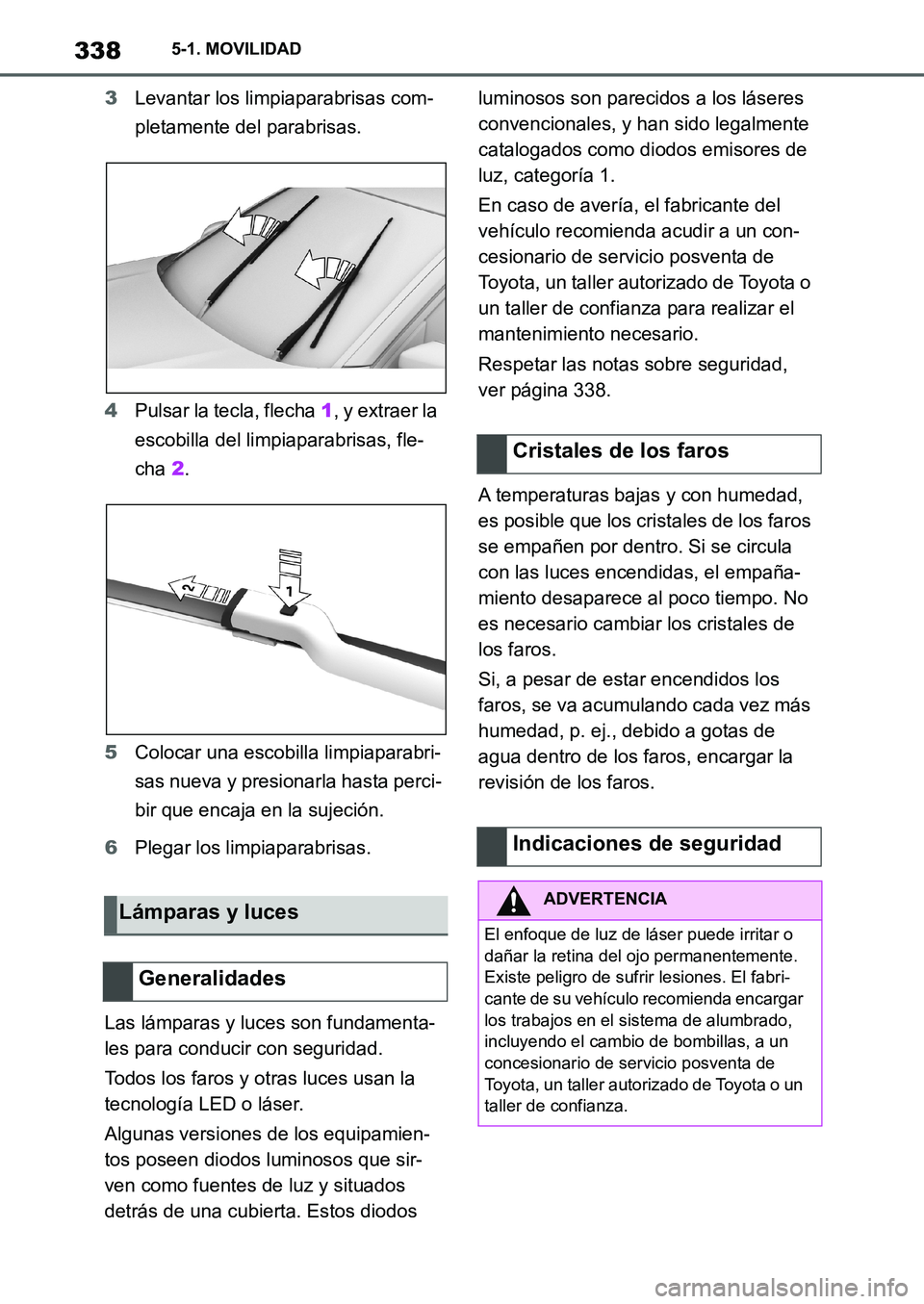

3385-1. MOVILIDAD
3Levantar los limpiaparabrisas com-
pletamente del parabrisas.
4Pulsar la tecla, flecha 1, y extraer la
escobilla del limpiaparabrisas, fle-
cha 2.
5Colocar una escobilla limpiaparabri-
sas nueva y presionarla hasta perci-
bir que encaja en la sujeción.
6Plegar los limpiaparabrisas.
Las lámparas y luces son fundamenta-
les para conducir con seguridad.
Todos los faros y otras luces usan la
tecnología LED o láser.
Algunas versiones de los equipamien-
tos poseen diodos luminosos que sir-
ven como fuentes de luz y situados
detrás de una cubierta. Estos diodos luminosos son parecidos a los láseres
convencionales, y han sido legalmente
catalogados como diodos emisores de
luz, categoría 1.
En caso de avería, el fabricante del
vehículo recomienda acudir a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza para realizar el
mantenimiento necesario.
Respetar las notas sobre seguridad,
ver página 338.
A temperaturas bajas y con humedad,
es posible que los cristales de los faros
se empañen por dentro. Si se circula
con las luces encendidas, el empaña-
miento desaparece al poco tiempo. No
es necesario cambiar los cristales de
los faros.
Si, a pesar de estar encendidos los
faros, se va acumulando cada vez más
humedad, p. ej., debido a gotas de
agua dentro de los faros, encargar la
revisión de los faros.
Lámparas y luces
Generalidades
Cristales de los faros
Indicaciones de seguridad
ADVERTENCIA
El enfoque de luz de láser puede irritar o
dañar la retina del ojo permanentemente.
Existe peligro de sufrir lesiones. El fabri-
cante de su vehículo recomienda encargar
los trabajos en el sistema de alumbrado,
incluyendo el cambio de bombillas, a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o un
taller de confianza.
Supra_OM_Spanish_OM9A062S_1_2111.book 338 ページ ２０２１年８月２６日　木曜日　午前１１時２分
