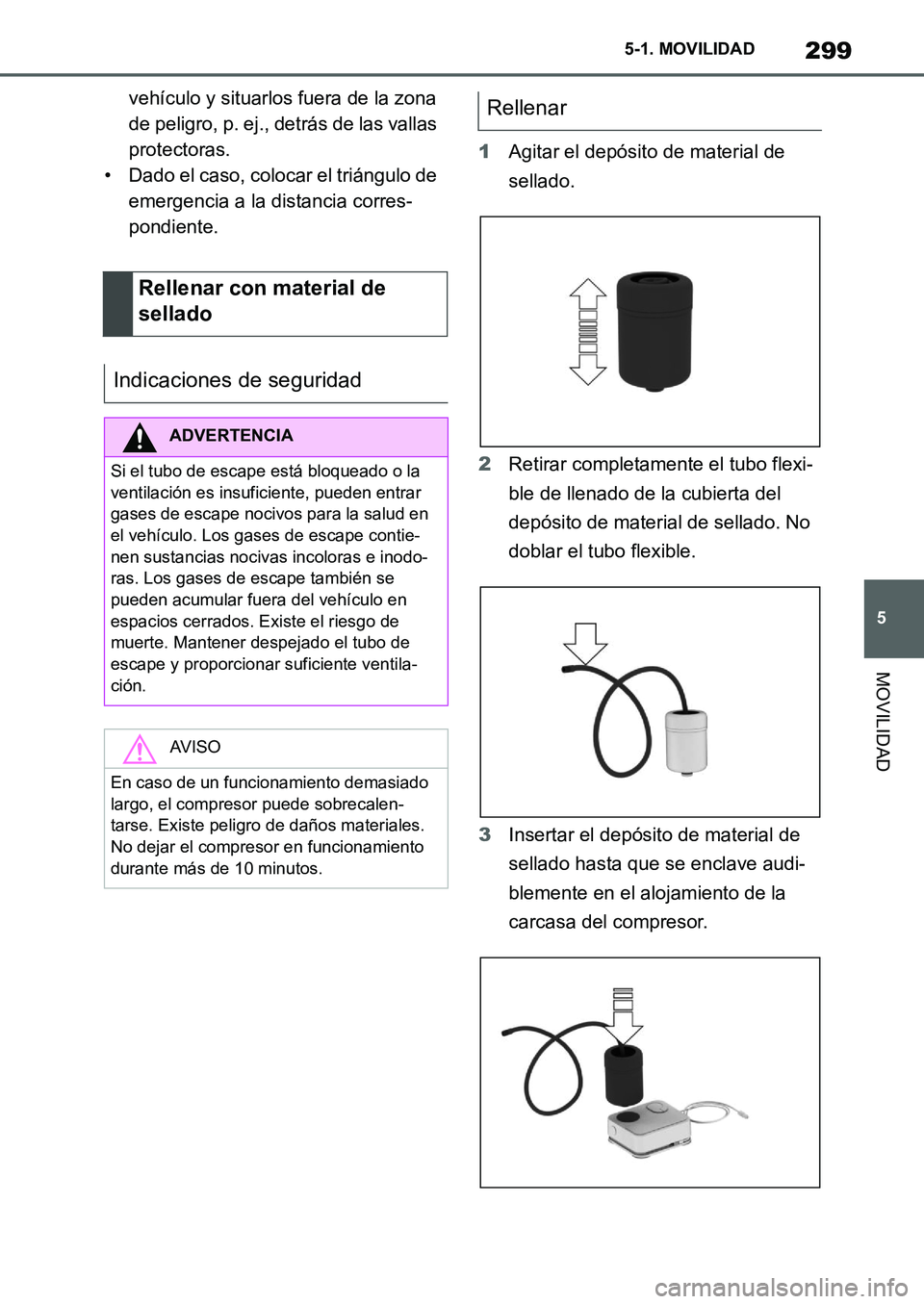

5 5-1. MOVILIDAD
MOVILIDAD
vehículo y situarlos fuera de la zona
de peligro, p. ej., detrás de las vallas
protectoras.
• Dado el caso, colocar el triángulo de
emergencia a la distancia corres-
pondiente.1Agitar el depósito de material de
sellado.
2Retirar completamente el tubo flexi-
ble de llenado de la cubierta del
depósito de material de sellado. No
doblar el tubo flexible.
3Insertar el depósito de material de
sellado hasta que se enclave audi-
blemente en el alojamiento de la
carcasa del compresor.
Rellenar con material de
sellado
Indicaciones de seguridad
ADVERTENCIA
Si el tubo de escape está bloqueado o la
ventilación es insuficiente, pueden entrar
gases de escape nocivos para la salud en
el vehículo. Los gases de escape contie-
nen sustancias nocivas incoloras e inodo-
ras. Los gases de escape también se
pueden acumular fuera del vehículo en
espacios cerrados. Existe el riesgo de
muerte. Mantener despejado el tubo de
escape y proporcionar suficiente ventila-
ción.
AV I S O
En caso de un funcionamiento demasiado
largo, el compresor puede sobrecalen-
tarse. Existe peligro de daños materiales.
No dejar el compresor en funcionamiento
durante más de 10 minutos.
Rellenar
Supra_OM_Spanish_OM9A062S_1_2111.book 299 ページ ２０２１年８月２６日　木曜日　午前１１時２分

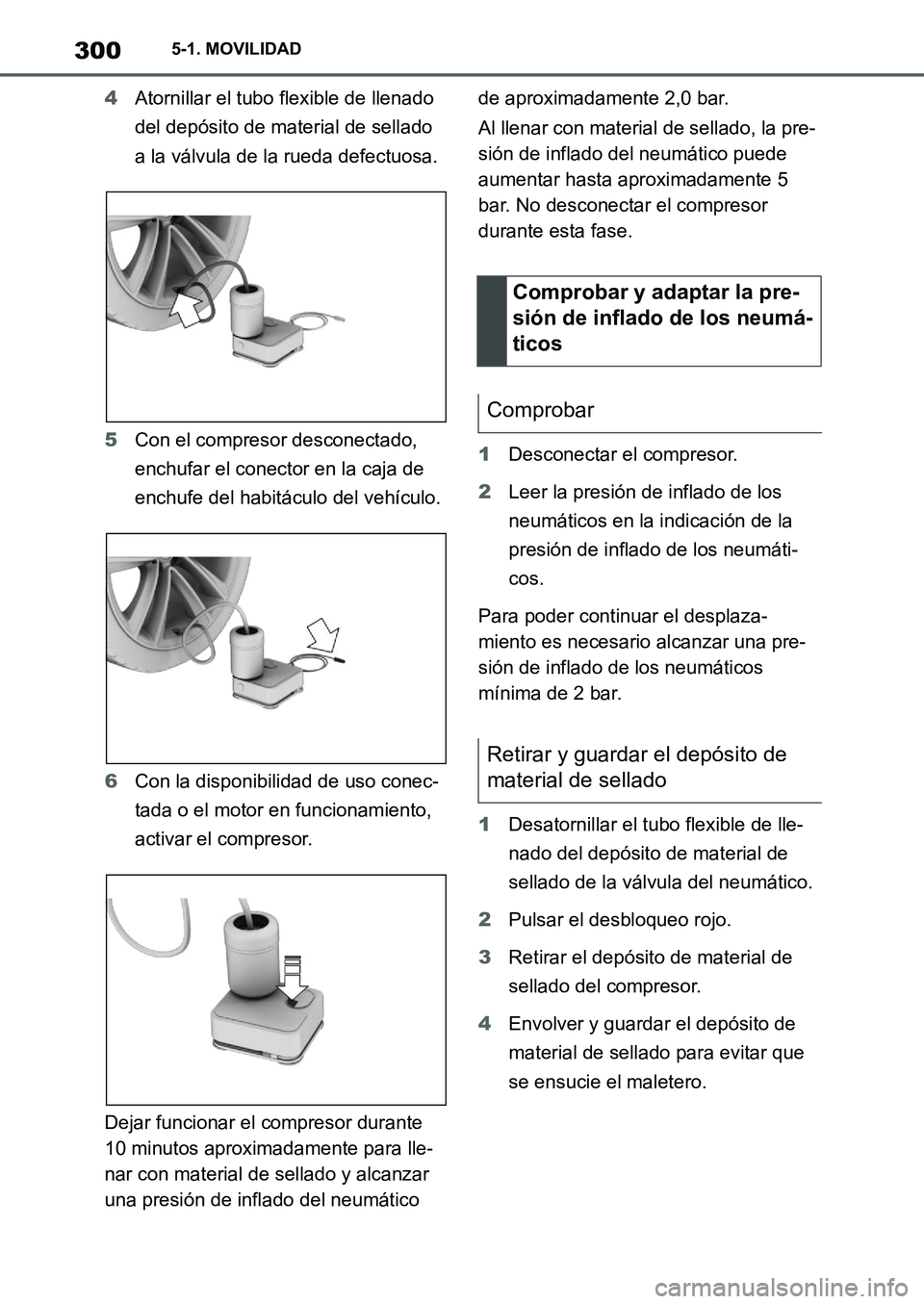

3005-1. MOVILIDAD
4Atornillar el tubo flexible de llenado
del depósito de material de sellado
a la válvula de la rueda defectuosa.
5Con el compresor desconectado,
enchufar el conector en la caja de
enchufe del habitáculo del vehículo.
6Con la disponibilidad de uso conec-
tada o el motor en funcionamiento,
activar el compresor.
Dejar funcionar el compresor durante
10 minutos aproximadamente para lle-
nar con material de sellado y alcanzar
una presión de inflado del neumático de aproximadamente 2,0 bar.
Al llenar con material de sellado, la pre-
sión de inflado del neumático puede
aumentar hasta aproximadamente 5
bar. No desconectar el compresor
durante esta fase.
1Desconectar el compresor.
2Leer la presión de inflado de los
neumáticos en la indicación de la
presión de inflado de los neumáti-
cos.
Para poder continuar el desplaza-
miento es necesario alcanzar una pre-
sión de inflado de los neumáticos
mínima de 2 bar.
1Desatornillar el tubo flexible de lle-
nado del depósito de material de
sellado de la válvula del neumático.
2Pulsar el desbloqueo rojo.
3Retirar el depósito de material de
sellado del compresor.
4Envolver y guardar el depósito de
material de sellado para evitar que
se ensucie el maletero.
Comprobar y adaptar la pre-
sión de inflado de los neumá-
ticos
Comprobar
Retirar y guardar el depósito de
material de sellado
Supra_OM_Spanish_OM9A062S_1_2111.book 300 ページ ２０２１年８月２６日　木曜日　午前１１時２分

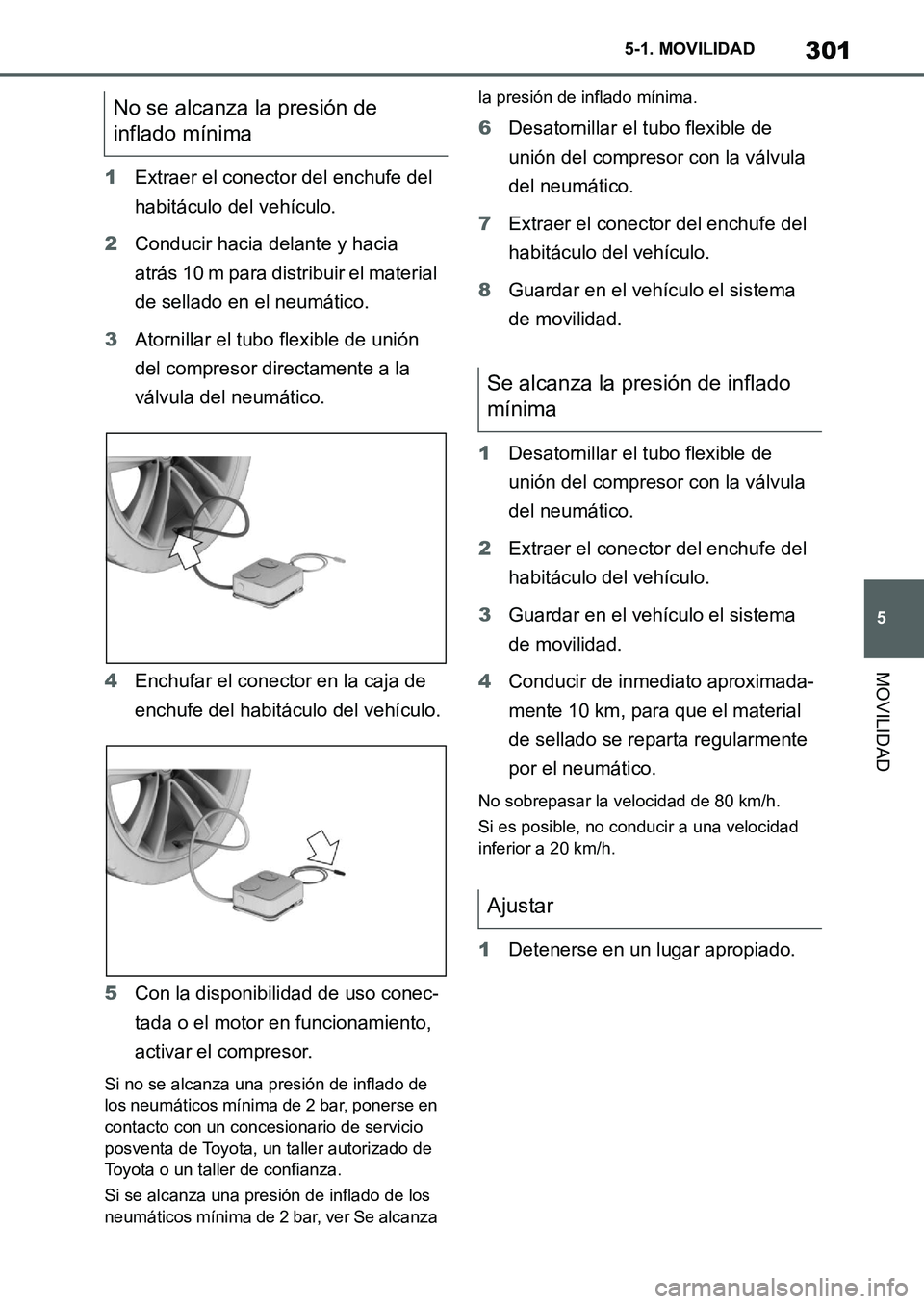

301
5 5-1. MOVILIDAD
MOVILIDAD
1Extraer el conector del enchufe del
habitáculo del vehículo.
2Conducir hacia delante y hacia
atrás 10 m para distribuir el material
de sellado en el neumático.
3Atornillar el tubo flexible de unión
del compresor directamente a la
válvula del neumático.
4Enchufar el conector en la caja de
enchufe del habitáculo del vehículo.
5Con la disponibilidad de uso conec-
tada o el motor en funcionamiento,
activar el compresor.
Si no se alcanza una presión de inflado de
los neumáticos mínima de 2 bar, ponerse en
contacto con un concesionario de servicio
posventa de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Si se alcanza una presión de inflado de los
neumáticos mínima de 2 bar, ver Se alcanza la presión de inflado mínima.
6Desatornillar el tubo flexible de
unión del compresor con la válvula
del neumático.
7Extraer el conector del enchufe del
habitáculo del vehículo.
8Guardar en el vehículo el sistema
de movilidad.
1Desatornillar el tubo flexible de
unión del compresor con la válvula
del neumático.
2Extraer el conector del enchufe del
habitáculo del vehículo.
3Guardar en el vehículo el sistema
de movilidad.
4Conducir de inmediato aproximada-
mente 10 km, para que el material
de sellado se reparta regularmente
por el neumático.
No sobrepasar la velocidad de 80 km/h.
Si es posible, no conducir a una velocidad
inferior a 20 km/h.
1Detenerse en un lugar apropiado.
No se alcanza la presión de
inflado mínima
Se alcanza la presión de inflado
mínima
Ajustar
Supra_OM_Spanish_OM9A062S_1_2111.book 301 ページ ２０２１年８月２６日　木曜日　午前１１時２分

3025-1. MOVILIDAD
2Atornillar el tubo flexible de unión
del compresor directamente a la
válvula del neumático.
3Enchufar el conector en la caja de
enchufe del habitáculo del vehículo.
4Corregir la presión de inflado del
neumático a 2,0 bar como mínimo.
• Aumentar la presión de los neumáti-
cos: con la disponibilidad de uso
conectada o con el motor en mar-
cha, activar el compresor.
• Reducir la presión de los neumáti-
cos: presionar la tecla del compre-
sor.
5Desatornillar el tubo flexible de
unión del compresor con la válvula
del neumático.
6Extraer el conector del enchufe del
habitáculo del vehículo.
7Guardar en el vehículo el sistema
de movilidad.No exceder la velocidad máxima permi-
tida de 80 km/h.
Restablecer el control de presión de los
neumáticos RDC, ver página 302.
Encargar cuanto antes la sustitución
del neumático defectuoso y del depó-
sito vacío de material de sellado del
sistema de movilidad.
No se pueden colocar cadenas para
neumáticos. En su lugar, se deben usar
neumáticos para la nieve.
El sistema controla la presión de
inflado de los cuatro neumáticos mon-
tados. El sistema avisa cuando en uno
o varios neumáticos la presión de
inflado ha descendido.
Los sensores de las válvulas de los Proseguir el viaje
Cadenas para nieve
Seleccionar las cadenas para
nieve
AV I S O
■Al circular con cadenas para neumá-
ticos
No colocar cadenas para neumáticos. Es
posible que las cadenas para neumáticos
dañen la carrocería y la suspensión del
vehículo y limitar el rendimiento de la con-
ducción.
Control de presión de los neu-
máticos (RDC)
Configuración conceptual
Generalidades
Supra_OM_Spanish_OM9A062S_1_2111.book 302 ページ ２０２１年８月２６日　木曜日　午前１１時２分

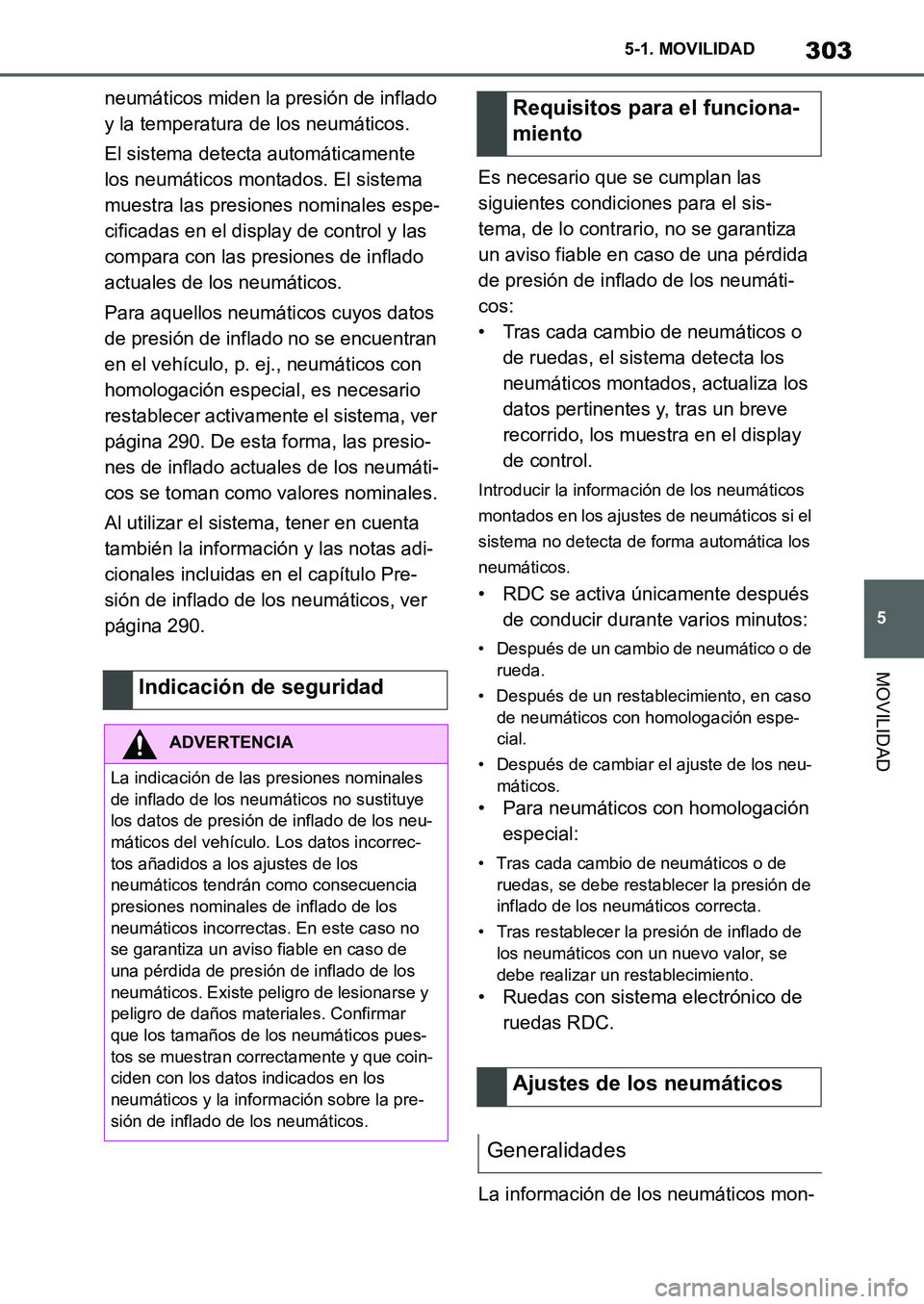

303
5 5-1. MOVILIDAD
MOVILIDAD
neumáticos miden la presión de inflado
y la temperatura de los neumáticos.
El sistema detecta automáticamente
los neumáticos montados. El sistema
muestra las presiones nominales espe-
cificadas en el display de control y las
compara con las presiones de inflado
actuales de los neumáticos.
Para aquellos neumáticos cuyos datos
de presión de inflado no se encuentran
en el vehículo, p. ej., neumáticos con
homologación especial, es necesario
restablecer activamente el sistema, ver
página 290. De esta forma, las presio-
nes de inflado actuales de los neumáti-
cos se toman como valores nominales.
Al utilizar el sistema, tener en cuenta
también la información y las notas adi-
cionales incluidas en el capítulo Pre-
sión de inflado de los neumáticos, ver
página 290.Es necesario que se cumplan las
siguientes condiciones para el sis-
tema, de lo contrario, no se garantiza
un aviso fiable en caso de una pérdida
de presión de inflado de los neumáti-
cos:
• Tras cada cambio de neumáticos o
de ruedas, el sistema detecta los
neumáticos montados, actualiza los
datos pertinentes y, tras un breve
recorrido, los muestra en el display
de control.
Introducir la información de los neumáticos
montados en los ajustes de neumáticos si el
sistema no detecta de forma automática los
neumáticos.
• RDC se activa únicamente después
de conducir durante varios minutos:
• Después de un cambio de neumático o de
rueda.
• Después de un restablecimiento, en caso
de neumáticos con homologación espe-
cial.
• Después de cambiar el ajuste de los neu-
máticos.
• Para neumáticos con homologación
especial:
• Tras cada cambio de neumáticos o de
ruedas, se debe restablecer la presión de
inflado de los neumáticos correcta.
• Tras restablecer la presión de inflado de
los neumáticos con un nuevo valor, se
debe realizar un restablecimiento.
• Ruedas con sistema electrónico de
ruedas RDC.
La información de los neumáticos mon-
Indicación de seguridad
ADVERTENCIA
La indicación de las presiones nominales
de inflado de los neumáticos no sustituye
los datos de presión de inflado de los neu-
máticos del vehículo. Los datos incorrec-
tos añadidos a los ajustes de los
neumáticos tendrán como consecuencia
presiones nominales de inflado de los
neumáticos incorrectas. En este caso no
se garantiza un aviso fiable en caso de
una pérdida de presión de inflado de los
neumáticos. Existe peligro de lesionarse y
peligro de daños materiales. Confirmar
que los tamaños de los neumáticos pues-
tos se muestran correctamente y que coin-
ciden con los datos indicados en los
neumáticos y la información sobre la pre-
sión de inflado de los neumáticos.
Requisitos para el funciona-
miento
Ajustes de los neumáticos
Generalidades
Supra_OM_Spanish_OM9A062S_1_2111.book 303 ページ ２０２１年８月２６日　木曜日　午前１１時２分

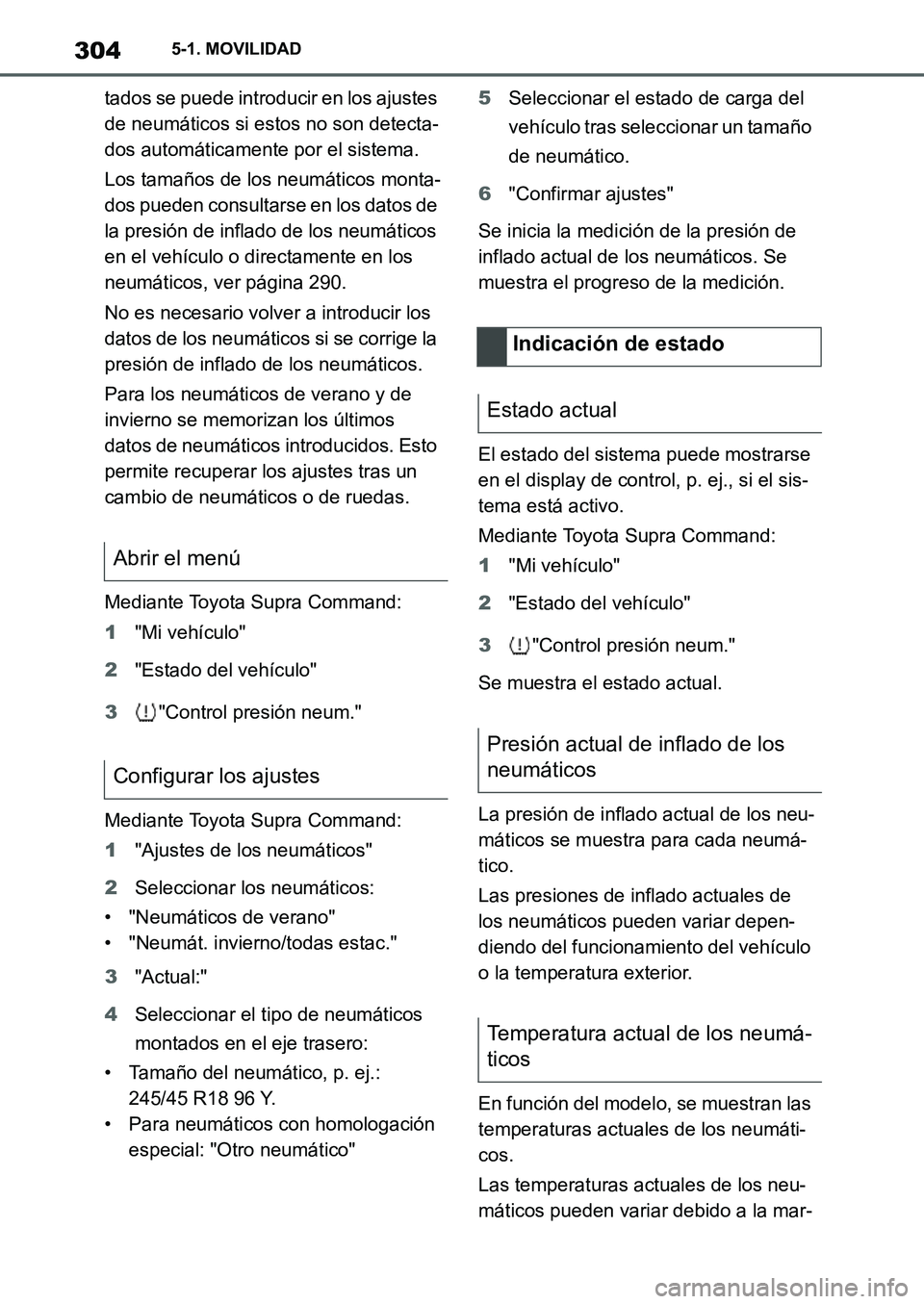

3045-1. MOVILIDAD
tados se puede introducir en los ajustes
de neumáticos si estos no son detecta-
dos automáticamente por el sistema.
Los tamaños de los neumáticos monta-
dos pueden consultarse en los datos de
la presión de inflado de los neumáticos
en el vehículo o directamente en los
neumáticos, ver página 290.
No es necesario volver a introducir los
datos de los neumáticos si se corrige la
presión de inflado de los neumáticos.
Para los neumáticos de verano y de
invierno se memorizan los últimos
datos de neumáticos introducidos. Esto
permite recuperar los ajustes tras un
cambio de neumáticos o de ruedas.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Control presión neum."
Mediante Toyota Supra Command:
1"Ajustes de los neumáticos"
2Seleccionar los neumáticos:
• "Neumáticos de verano"
• "Neumát. invierno/todas estac."
3"Actual:"
4Seleccionar el tipo de neumáticos
montados en el eje trasero:
• Tamaño del neumático, p. ej.:
245/45 R18 96 Y.
• Para neumáticos con homologación
especial: "Otro neumático"5Seleccionar el estado de carga del
vehículo tras seleccionar un tamaño
de neumático.
6"Confirmar ajustes"
Se inicia la medición de la presión de
inflado actual de los neumáticos. Se
muestra el progreso de la medición.
El estado del sistema puede mostrarse
en el display de control, p. ej., si el sis-
tema está activo.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Control presión neum."
Se muestra el estado actual.
La presión de inflado actual de los neu-
máticos se muestra para cada neumá-
tico.
Las presiones de inflado actuales de
los neumáticos pueden variar depen-
diendo del funcionamiento del vehículo
o la temperatura exterior.
En función del modelo, se muestran las
temperaturas actuales de los neumáti-
cos.
Las temperaturas actuales de los neu-
máticos pueden variar debido a la mar-
Abrir el menú
Configurar los ajustes
Indicación de estado
Estado actual
Presión actual de inflado de los
neumáticos
Temperatura actual de los neumá-
ticos
Supra_OM_Spanish_OM9A062S_1_2111.book 304 ページ ２０２１年８月２６日　木曜日　午前１１時２分

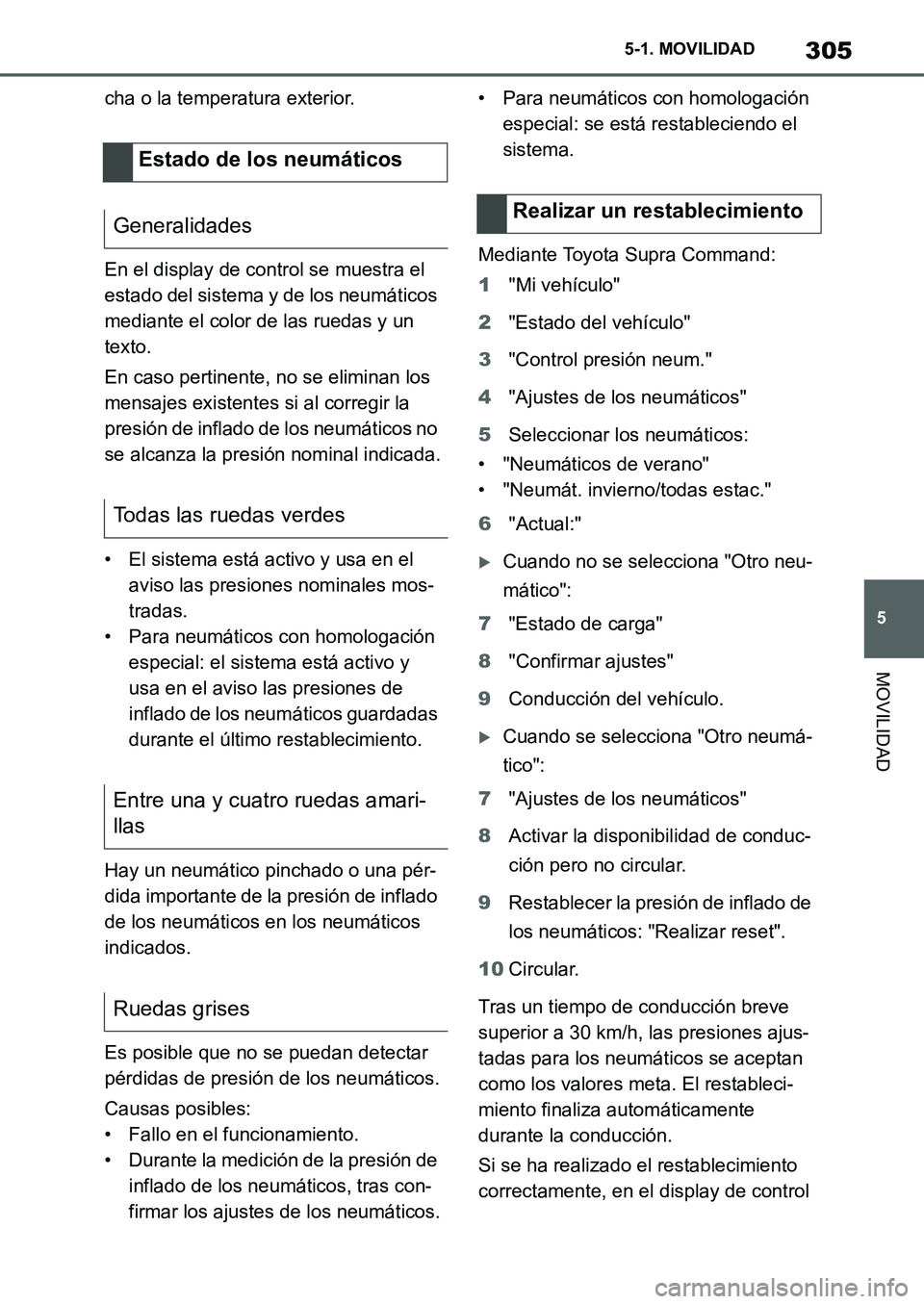

305
5 5-1. MOVILIDAD
MOVILIDAD
cha o la temperatura exterior.
En el display de control se muestra el
estado del sistema y de los neumáticos
mediante el color de las ruedas y un
texto.
En caso pertinente, no se eliminan los
mensajes existentes si al corregir la
presión de inflado de los neumáticos no
se alcanza la presión nominal indicada.
• El sistema está activo y usa en el
aviso las presiones nominales mos-
tradas.
• Para neumáticos con homologación
especial: el sistema está activo y
usa en el aviso las presiones de
inflado de los neumáticos guardadas
durante el último restablecimiento.
Hay un neumático pinchado o una pér-
dida importante de la presión de inflado
de los neumáticos en los neumáticos
indicados.
Es posible que no se puedan detectar
pérdidas de presión de los neumáticos.
Causas posibles:
• Fallo en el funcionamiento.
• Durante la medición de la presión de
inflado de los neumáticos, tras con-
firmar los ajustes de los neumáticos.• Para neumáticos con homologación
especial: se está restableciendo el
sistema.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Control presión neum."
4"Ajustes de los neumáticos"
5Seleccionar los neumáticos:
• "Neumáticos de verano"
• "Neumát. invierno/todas estac."
6"Actual:"
Cuando no se selecciona "Otro neu-
mático":
7"Estado de carga"
8"Confirmar ajustes"
9Conducción del vehículo.
Cuando se selecciona "Otro neumá-
tico":
7"Ajustes de los neumáticos"
8Activar la disponibilidad de conduc-
ción pero no circular.
9Restablecer la presión de inflado de
los neumáticos: "Realizar reset".
10Circular.
Tras un tiempo de conducción breve
superior a 30 km/h, las presiones ajus-
tadas para los neumáticos se aceptan
como los valores meta. El restableci-
miento finaliza automáticamente
durante la conducción.
Si se ha realizado el restablecimiento
correctamente, en el display de control
Estado de los neumáticos
Generalidades
Todas las ruedas verdes
Entre una y cuatro ruedas amari-
llas
Ruedas grises
Realizar un restablecimiento
Supra_OM_Spanish_OM9A062S_1_2111.book 305 ページ ２０２１年８月２６日　木曜日　午前１１時２分

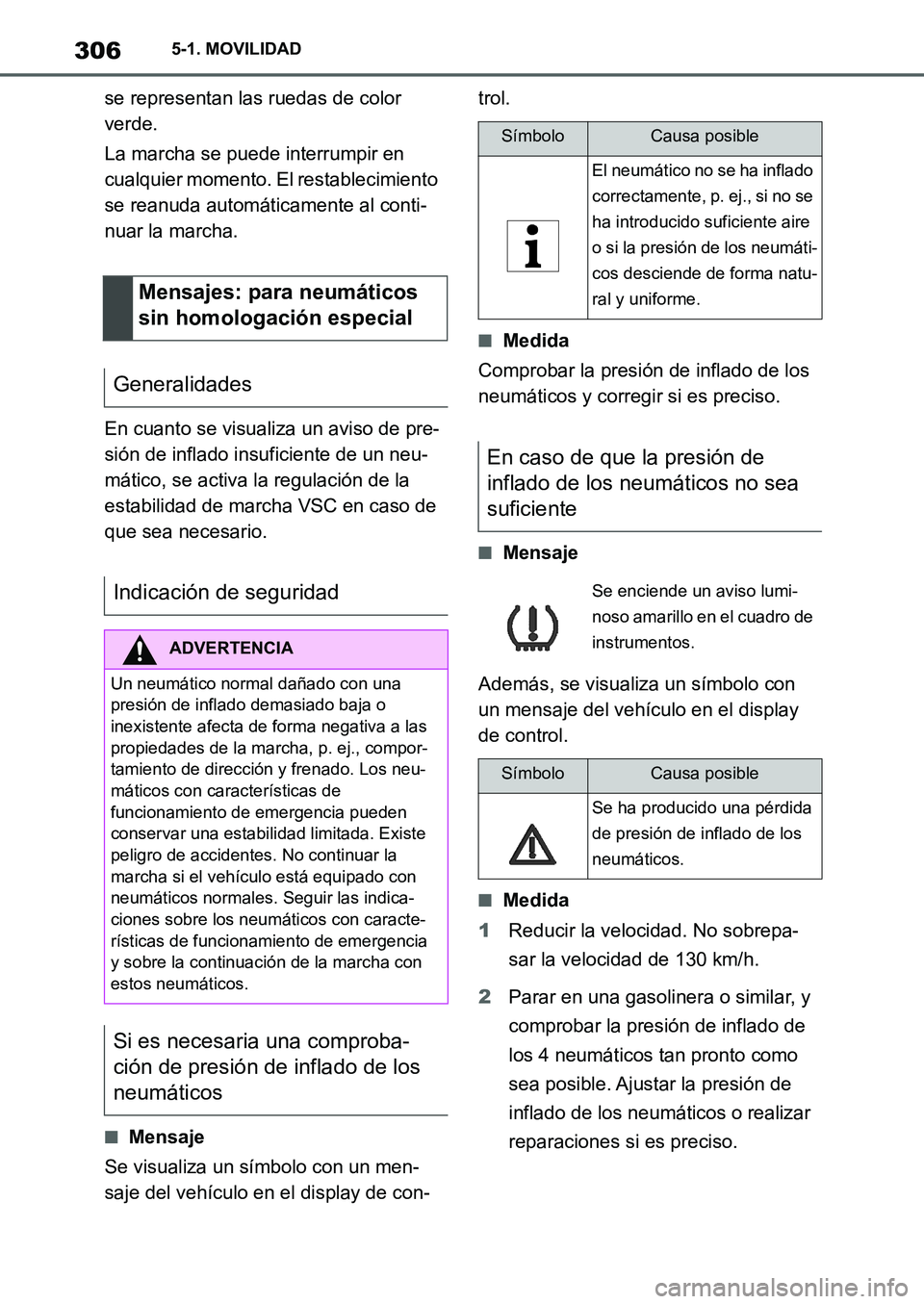

3065-1. MOVILIDAD
se representan las ruedas de color
verde.
La marcha se puede interrumpir en
cualquier momento. El restablecimiento
se reanuda automáticamente al conti-
nuar la marcha.
En cuanto se visualiza un aviso de pre-
sión de inflado insuficiente de un neu-
mático, se activa la regulación de la
estabilidad de marcha VSC en caso de
que sea necesario.
■Mensaje
Se visualiza un símbolo con un men-
saje del vehículo en el display de con-trol.
■Medida
Comprobar la presión de inflado de los
neumáticos y corregir si es preciso.
■Mensaje
Además, se visualiza un símbolo con
un mensaje del vehículo en el display
de control.
■Medida
1Reducir la velocidad. No sobrepa-
sar la velocidad de 130 km/h.
2Parar en una gasolinera o similar, y
comprobar la presión de inflado de
los 4 neumáticos tan pronto como
sea posible. Ajustar la presión de
inflado de los neumáticos o realizar
reparaciones si es preciso.
Mensajes: para neumáticos
sin homologación especial
Generalidades
Indicación de seguridad
ADVERTENCIA
Un neumático normal dañado con una
presión de inflado demasiado baja o
inexistente afecta de forma negativa a las
propiedades de la marcha, p. ej., compor-
tamiento de dirección y frenado. Los neu-
máticos con características de
funcionamiento de emergencia pueden
conservar una estabilidad limitada. Existe
peligro de accidentes. No continuar la
marcha si el vehículo está equipado con
neumáticos normales. Seguir las indica-
ciones sobre los neumáticos con caracte-
rísticas de funcionamiento de emergencia
y sobre la continuación de la marcha con
estos neumáticos.
Si es necesaria una comproba-
ción de presión de inflado de los
neumáticos
SímboloCausa posible
El neumático no se ha inflado
correctamente, p. ej., si no se
ha introducido suficiente aire
o si la presión de los neumáti-
cos desciende de forma natu-
ral y uniforme.
En caso de que la presión de
inflado de los neumáticos no sea
suficiente
Se enciende un aviso lumi-
noso amarillo en el cuadro de
instrumentos.
SímboloCausa posible
Se ha producido una pérdida
de presión de inflado de los
neumáticos.
Supra_OM_Spanish_OM9A062S_1_2111.book 306 ページ ２０２１年８月２６日　木曜日　午前１１時２分

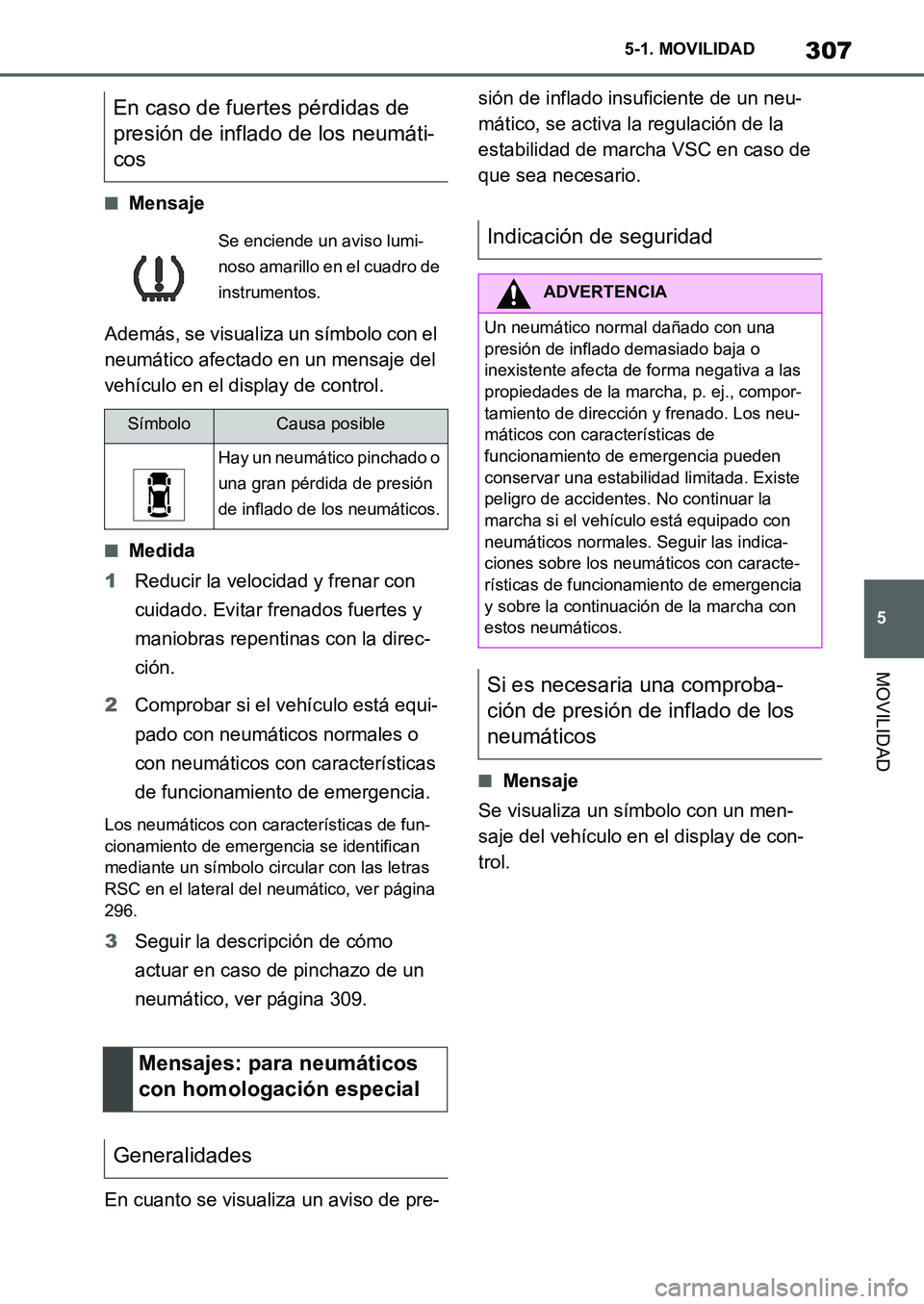

307
5 5-1. MOVILIDAD
MOVILIDAD
■Mensaje
Además, se visualiza un símbolo con el
neumático afectado en un mensaje del
vehículo en el display de control.
■Medida
1Reducir la velocidad y frenar con
cuidado. Evitar frenados fuertes y
maniobras repentinas con la direc-
ción.
2Comprobar si el vehículo está equi-
pado con neumáticos normales o
con neumáticos con características
de funcionamiento de emergencia.
Los neumáticos con características de fun-
cionamiento de emergencia se identifican
mediante un símbolo circular con las letras
RSC en el lateral del neumático, ver página
296.
3Seguir la descripción de cómo
actuar en caso de pinchazo de un
neumático, ver página 309.
En cuanto se visualiza un aviso de pre-sión de inflado insuficiente de un neu-
mático, se activa la regulación de la
estabilidad de marcha VSC en caso de
que sea necesario.
■Mensaje
Se visualiza un símbolo con un men-
saje del vehículo en el display de con-
trol.
En caso de fuertes pérdidas de
presión de inflado de los neumáti-
cos
Se enciende un aviso lumi-
noso amarillo en el cuadro de
instrumentos.
SímboloCausa posible
Hay un neumático pinchado o
una gran pérdida de presión
de inflado de los neumáticos.
Mensajes: para neumáticos
con homologación especial
Generalidades
Indicación de seguridad
ADVERTENCIA
Un neumático normal dañado con una
presión de inflado demasiado baja o
inexistente afecta de forma negativa a las
propiedades de la marcha, p. ej., compor-
tamiento de dirección y frenado. Los neu-
máticos con características de
funcionamiento de emergencia pueden
conservar una estabilidad limitada. Existe
peligro de accidentes. No continuar la
marcha si el vehículo está equipado con
neumáticos normales. Seguir las indica-
ciones sobre los neumáticos con caracte-
rísticas de funcionamiento de emergencia
y sobre la continuación de la marcha con
estos neumáticos.
Si es necesaria una comproba-
ción de presión de inflado de los
neumáticos
Supra_OM_Spanish_OM9A062S_1_2111.book 307 ページ ２０２１年８月２６日　木曜日　午前１１時２分

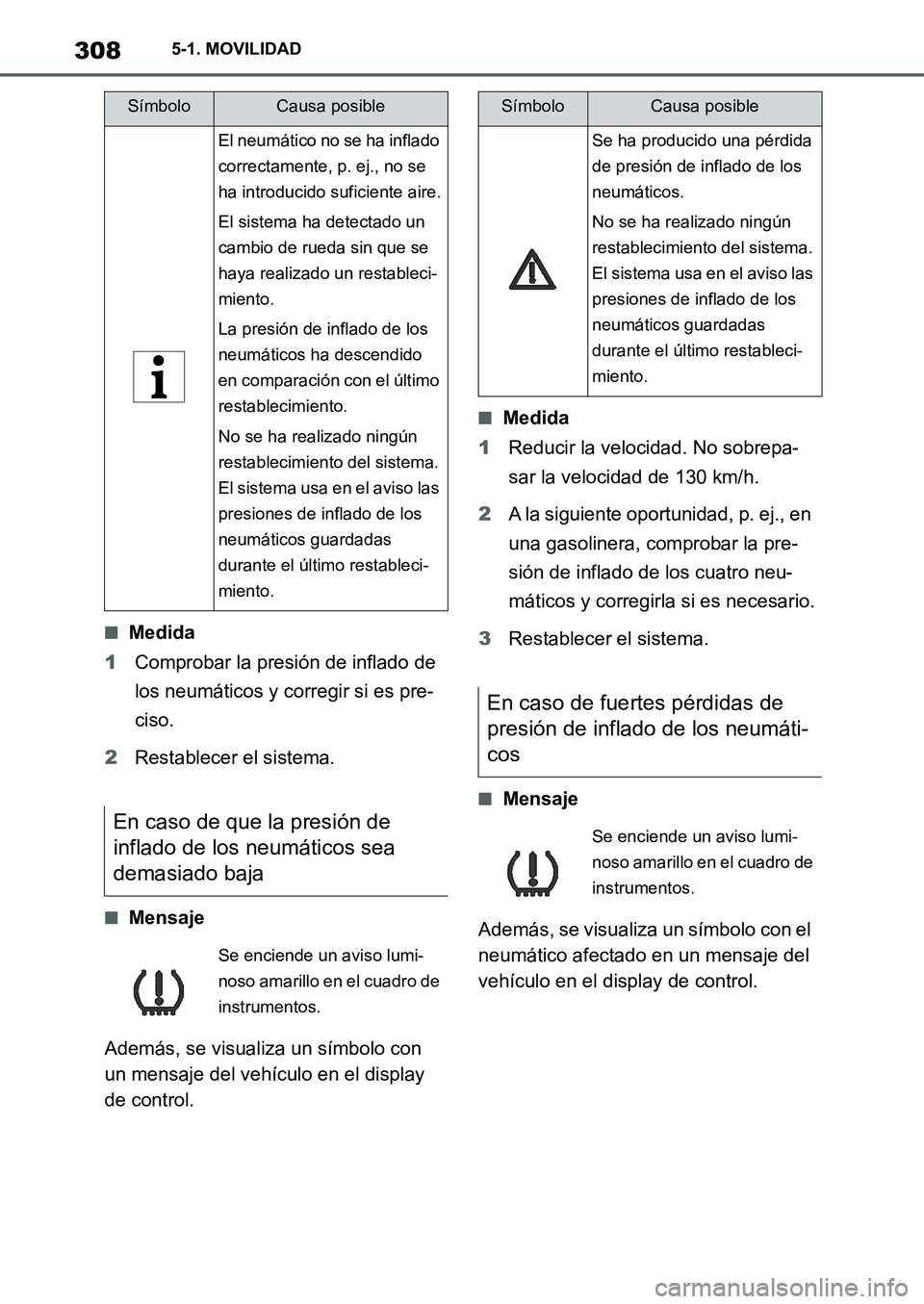

3085-1. MOVILIDAD
■Medida
1Comprobar la presión de inflado de
los neumáticos y corregir si es pre-
ciso.
2Restablecer el sistema.
■Mensaje
Además, se visualiza un símbolo con
un mensaje del vehículo en el display
de control.
■Medida
1Reducir la velocidad. No sobrepa-
sar la velocidad de 130 km/h.
2A la siguiente oportunidad, p. ej., en
una gasolinera, comprobar la pre-
sión de inflado de los cuatro neu-
máticos y corregirla si es necesario.
3Restablecer el sistema.
■Mensaje
Además, se visualiza un símbolo con el
neumático afectado en un mensaje del
vehículo en el display de control.
SímboloCausa posible
El neumático no se ha inflado
correctamente, p. ej., no se
ha introducido suficiente aire.
El sistema ha detectado un
cambio de rueda sin que se
haya realizado un restableci-
miento.
La presión de inflado de los
neumáticos ha descendido
en comparación con el último
restablecimiento.
No se ha realizado ningún
restablecimiento del sistema.
El sistema usa en el aviso las
presiones de inflado de los
neumáticos guardadas
durante el último restableci-
miento.
En caso de que la presión de
inflado de los neumáticos sea
demasiado baja
Se enciende un aviso lumi-
noso amarillo en el cuadro de
instrumentos.
SímboloCausa posible
Se ha producido una pérdida
de presión de inflado de los
neumáticos.
No se ha realizado ningún
restablecimiento del sistema.
El sistema usa en el aviso las
presiones de inflado de los
neumáticos guardadas
durante el último restableci-
miento.
En caso de fuertes pérdidas de
presión de inflado de los neumáti-
cos
Se enciende un aviso lumi-
noso amarillo en el cuadro de
instrumentos.
Supra_OM_Spanish_OM9A062S_1_2111.book 308 ページ ２０２１年８月２６日　木曜日　午前１１時２分
