TOYOTA VERSO 2016 Instruksjoner for bruk (in Norwegian)

439
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
n

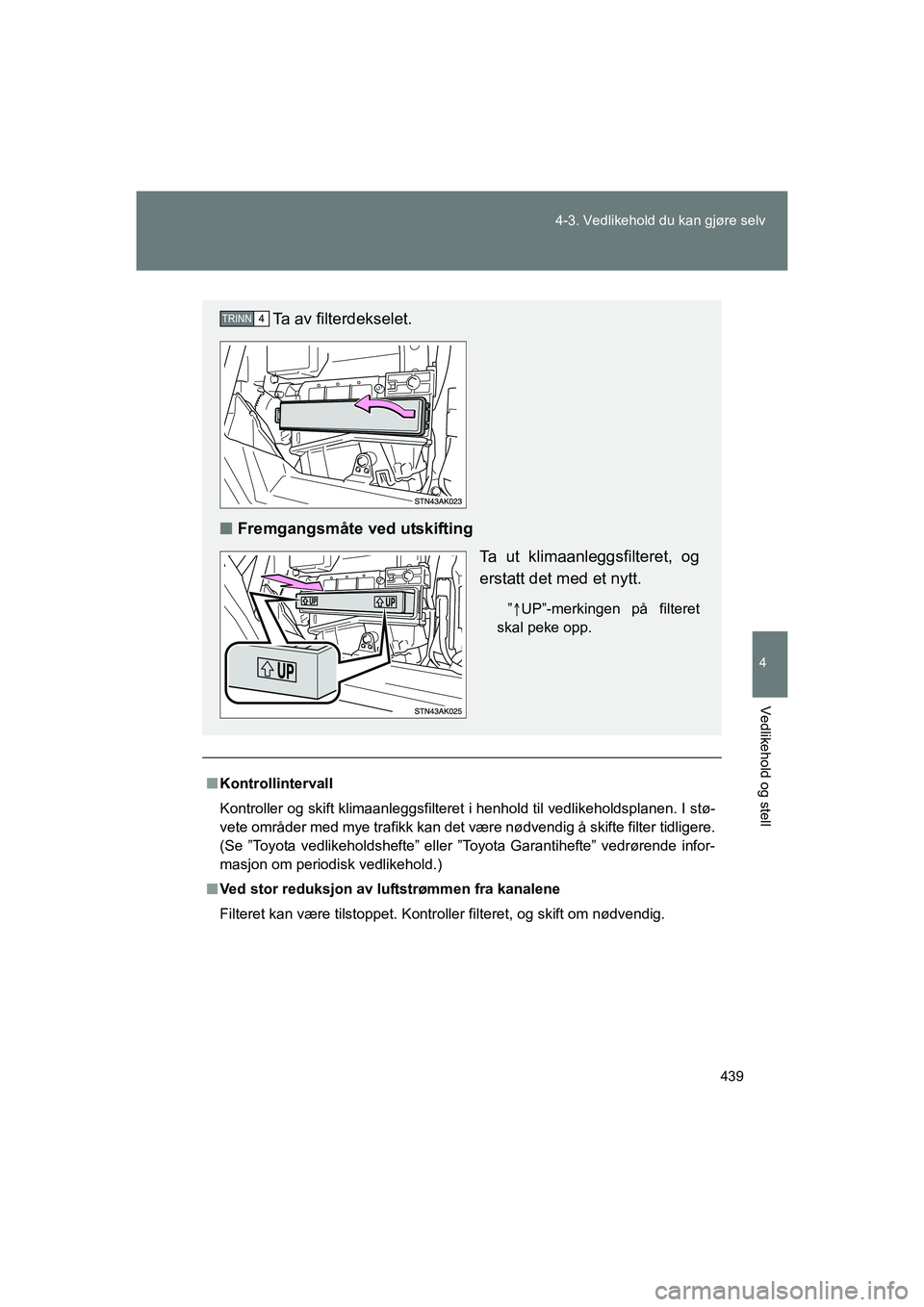

Kontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I stø-
vete områder med mye trafikk kan det være nødvendig å skifte filter tidligere.
(Se ”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende infor-
masjon om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
Ta av filterdekselet.
n Fremgangsmåte ved utskifting
Ta ut klimaanleggsfilteret, og
erstatt det med et nytt.
” UP”-merkingen på filteret
skal peke opp.
TRINN4
OM64590NO.book Page 439 Tuesday, March 1, 2016 3:08 PM

440
4-3. Vedlikehold du kan gjøre selv
OM64590NO

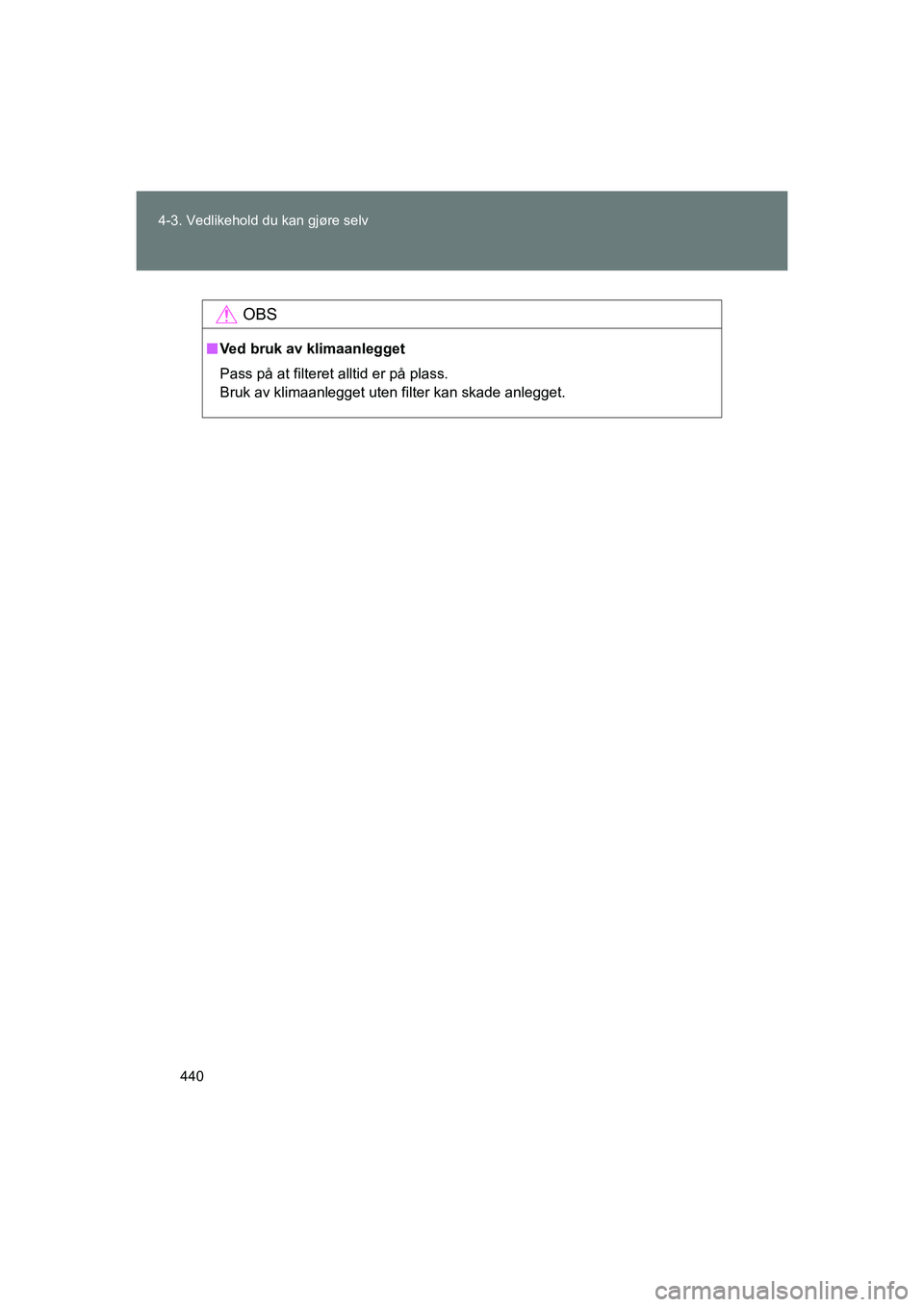

OBS
n
Ved bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
OM64590NO.book Page 440 Tuesday, March 1, 2016 3:08 PM

441
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO

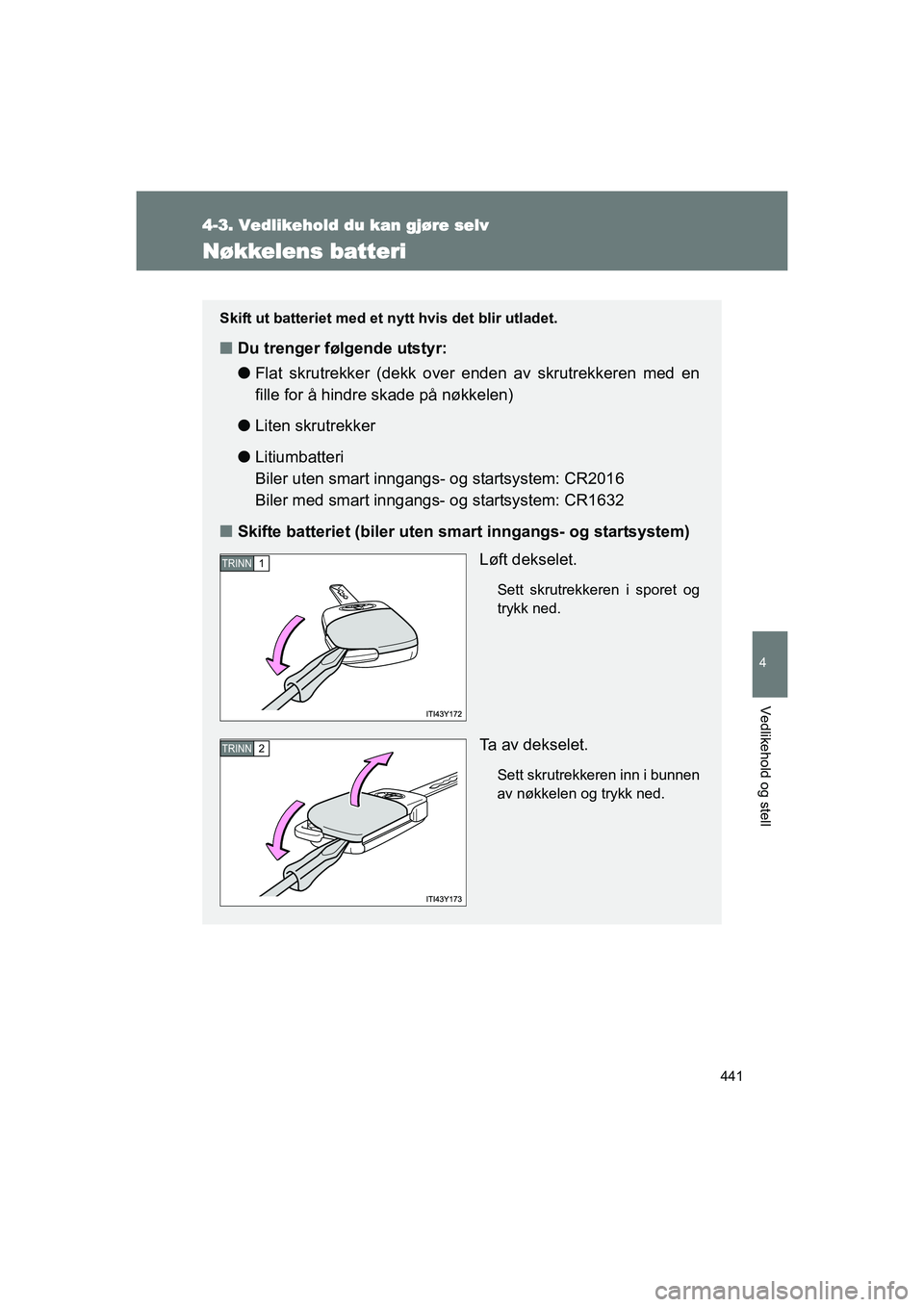

Nøkkelens batteri
Skift ut batteriet med et nytt hvis det blir utladet.
nDu trenger følgende utstyr:
lFlat skrutrekker (dekk over enden av skrutrekkeren med en
fille for å hindre skade på nøkkelen)
l Liten skrutrekker
l Litiumbatteri
Biler uten smart inngangs- og startsystem: CR2016
Biler med smart inngangs- og startsystem: CR1632
n Skifte batteriet (biler uten smart inngangs- og startsystem)
Løft dekselet.
Sett skrutrekkeren i sporet og
trykk ned.
Ta av dekselet.
Sett skrutrekkeren inn i bunnen
av nøkkelen og trykk ned.
TRINN1
TRINN2
OM64590NO.book Page 441 Tuesday, March 1, 2016 3:08 PM

442
4-3. Vedlikehold du kan gjøre selv
OM64590NO

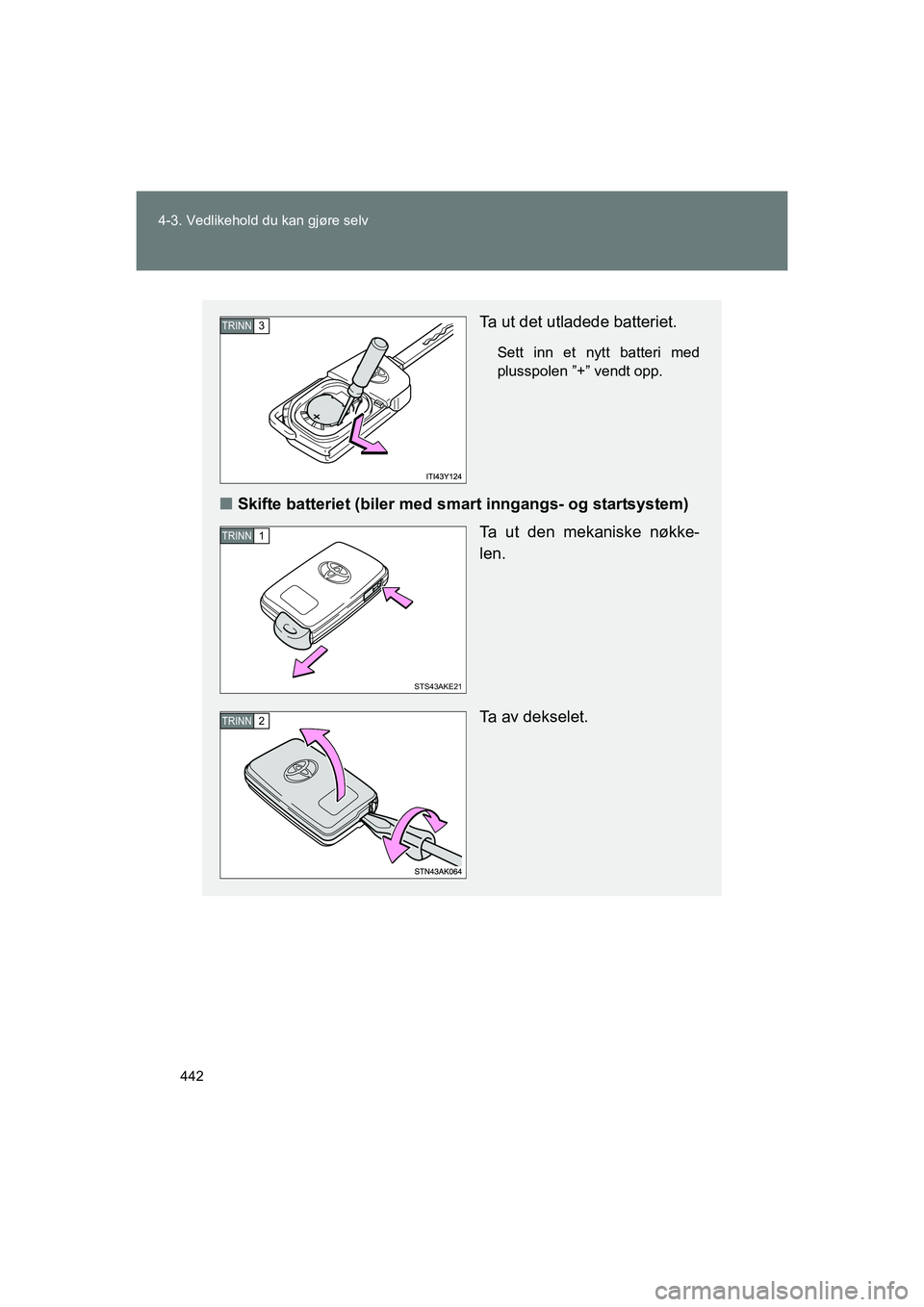

Ta ut det utladede batteriet.
Sett inn et nytt batteri med
plusspolen ”+” vendt opp.
n
Skifte batteriet (biler med smart inngangs- og startsystem)
Ta ut den mekaniske nøkke-
len.
Ta av dekselet.
TRINN3
STS43AKE21
TRINN1
TRINN2
OM64590NO.book Page 442 Tuesday, March 1, 2016 3:08 PM

443
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
n

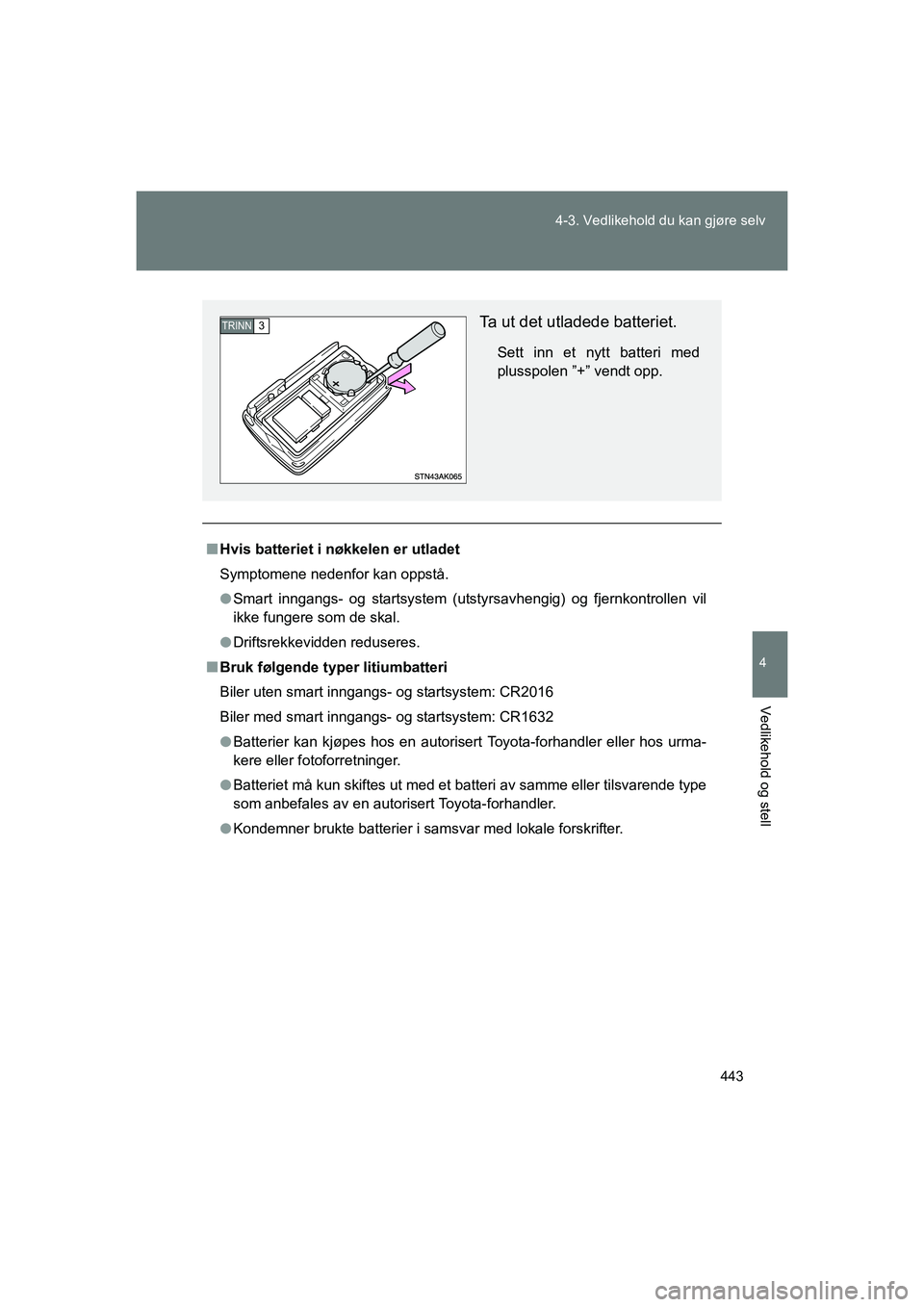

Hvis batteriet i nøkkelen er utladet
Symptomene nedenfor kan oppstå.
l Smart inngangs- og startsystem (utstyrsavhengig) og fjernkontrollen vil
ikke fungere som de skal.
l Driftsrekkevidden reduseres.
n Bruk følgende typer litiumbatteri
Biler uten smart inngangs- og startsystem: CR2016
Biler med smart inngangs- og startsystem: CR1632
l Batterier kan kjøpes hos en autorisert Toyota-forhandler eller hos urma-
kere eller fotoforretninger.
l Batteriet må kun skiftes ut med et batteri av samme eller tilsvarende type
som anbefales av en autorisert Toyota-forhandler.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
Ta ut det utladede batteriet.
Sett inn et nytt batteri med
plusspolen ”+” vendt opp.
TRINN3
OM64590NO.book Page 443 Tuesday, March 1, 2016 3:08 PM

444
4-3. Vedlikehold du kan gjøre selv
OM64590NO

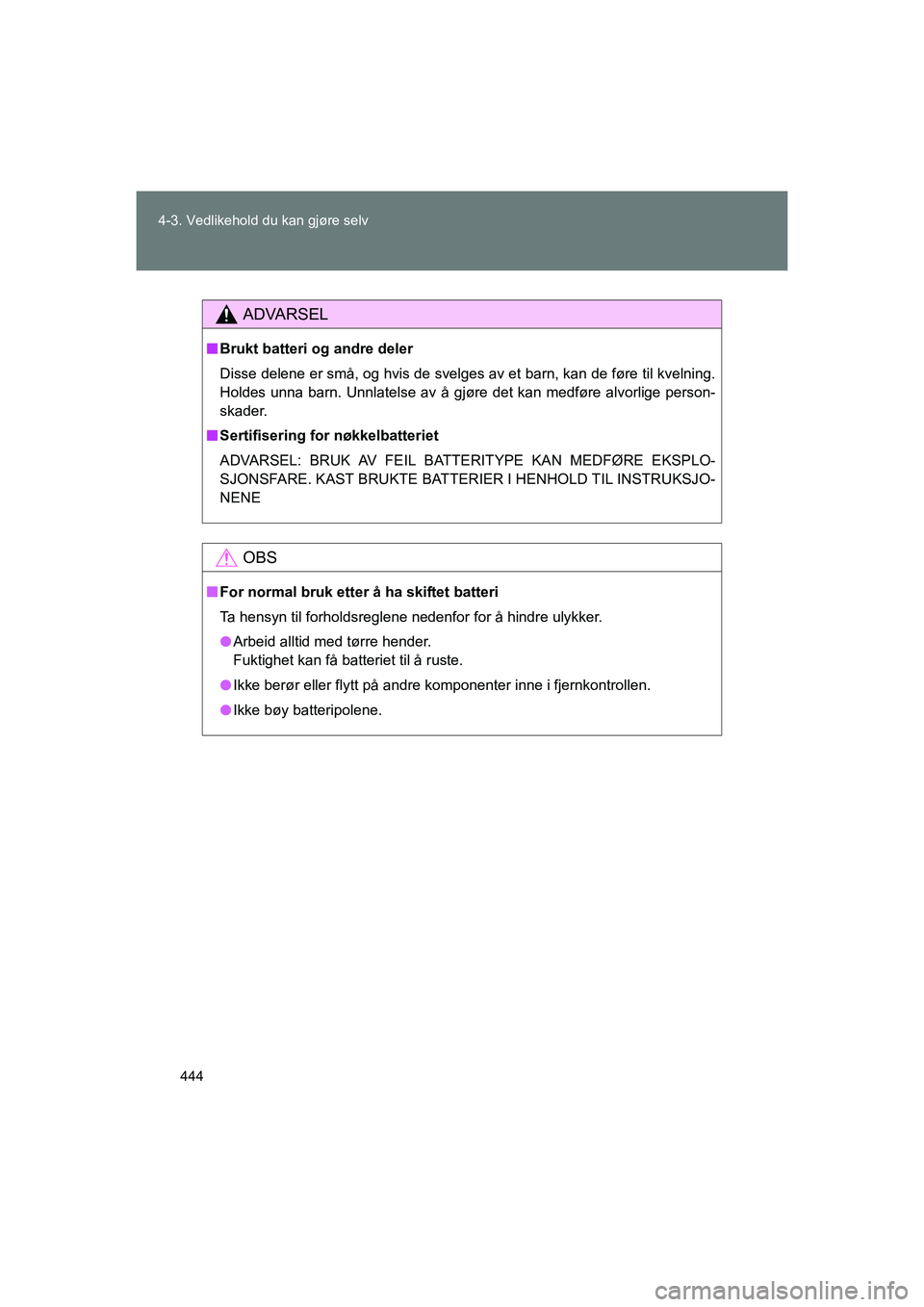

ADVARSEL
n
Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gj øre det kan medføre alvorlige person-
skader.
n Sertifisering for nøkkelbatteriet
ADVARSEL: BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLO-
SJONSFARE. KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJO-
NENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker.
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke berør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy batteripolene.
OM64590NO.book Page 444 Tuesday, March 1, 2016 3:08 PM

445
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO

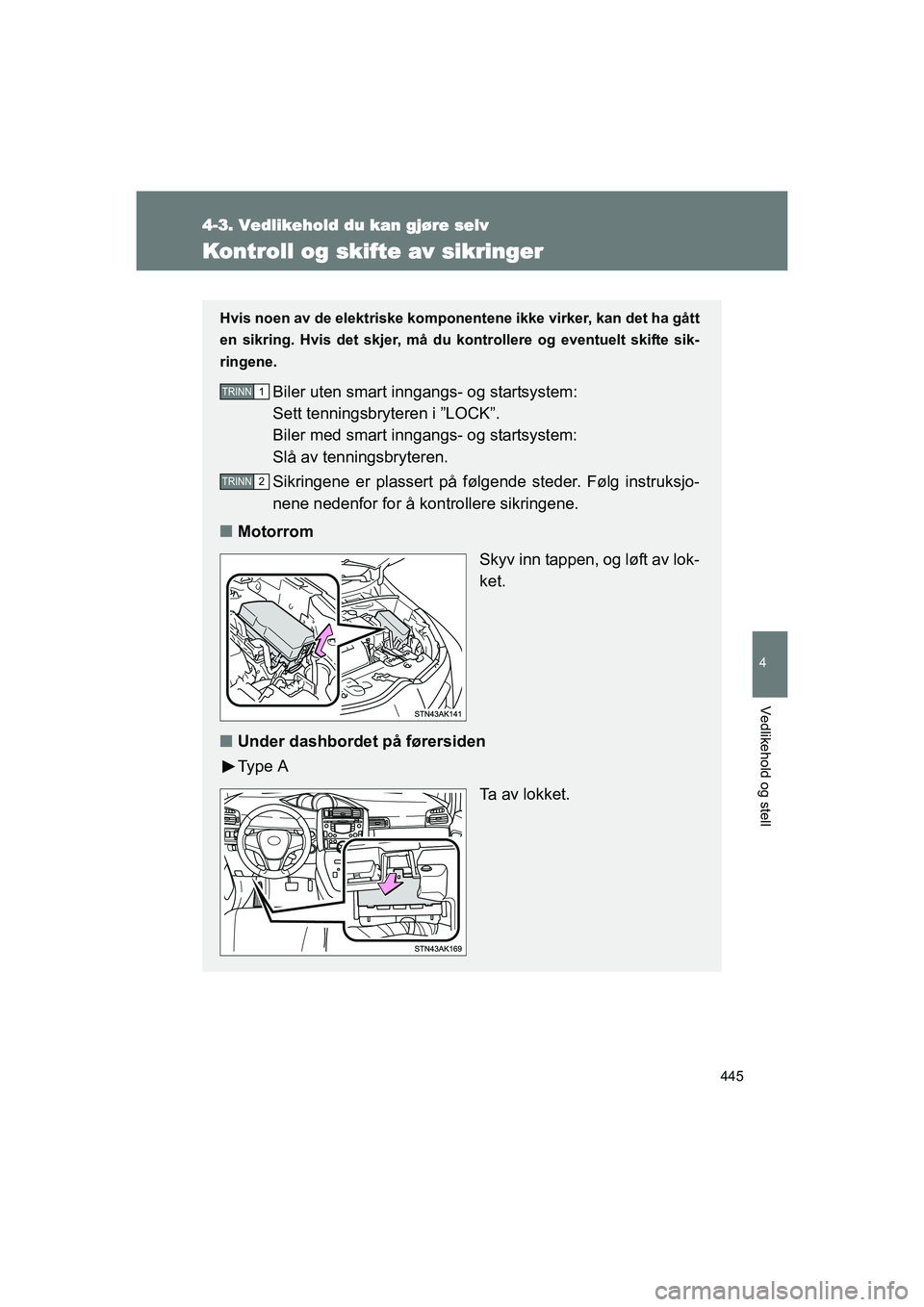

Kontroll og skifte av sikringer
Hvis noen av de elektriske komponentene ikke virker, kan det ha gått
en sikring. Hvis det skjer, må du kontrollere og eventuelt skifte sik-
ringene.
Biler uten smart inngangs- og startsystem:
Sett tenningsbryteren i ”LOCK”.
Biler med smart inngangs- og startsystem:
Slå av tenningsbryteren.
Sikringene er plassert på følgende steder. Følg instruksjo-
nene nedenfor for å kontrollere sikringene.
n Motorrom
Skyv inn tappen, og løft av lok-
ket.
n Under dashbordet på førersiden
Ty p e A
Ta av lokket.
TRINN1
TRINN2
OM64590NO.book Page 445 Tuesday, March 1, 2016 3:08 PM

446
4-3. Vedlikehold du kan gjøre selv
OM64590NO

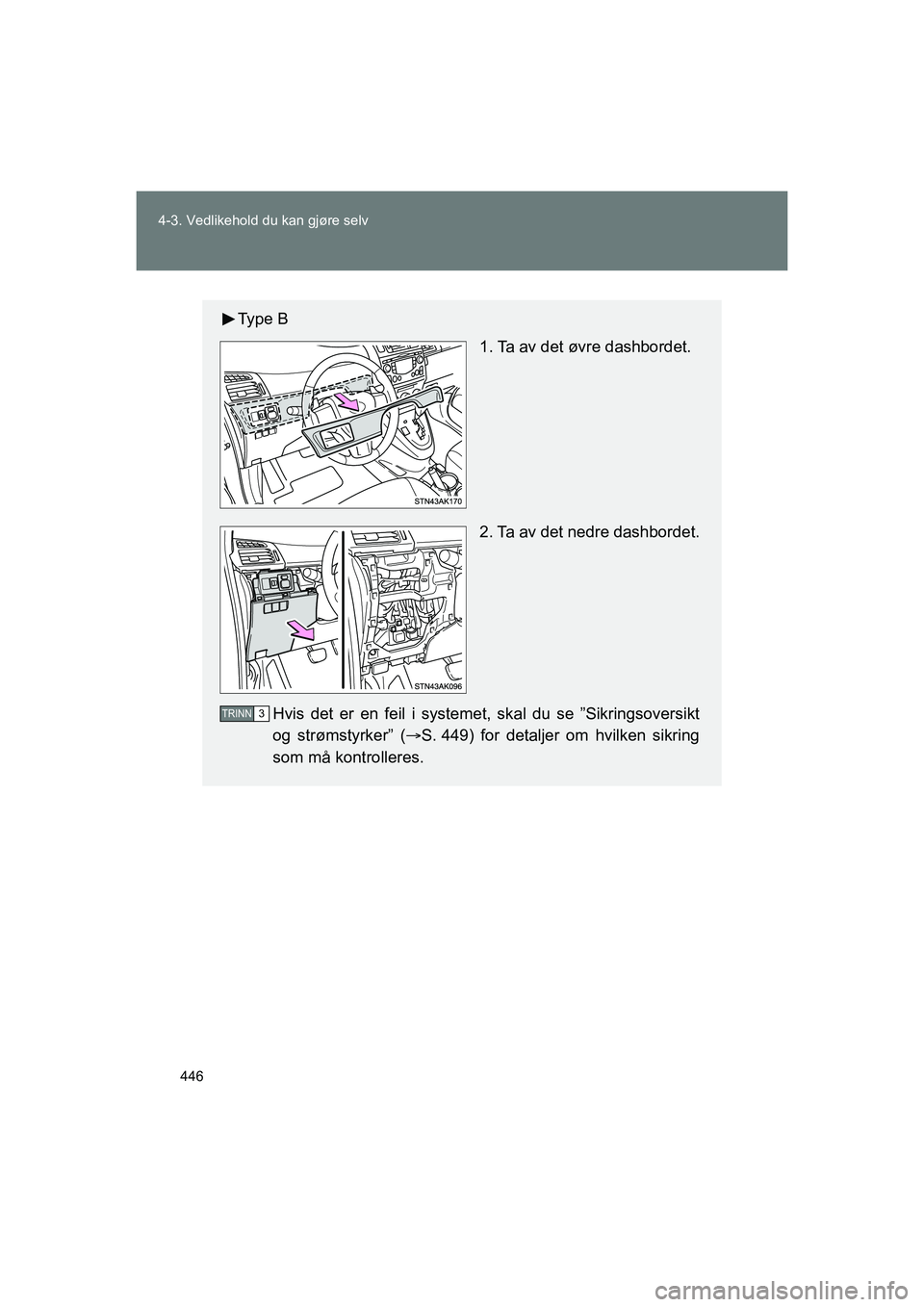

Ty p e B
1. Ta av det øvre dashbordet.
2. Ta av det nedre dashbordet.
Hvis det er en feil i systemet, skal du se ”Sikringsoversikt
og strømstyrker” ( S. 449) for detaljer om hvilken sikring
som må kontrolleres.
TRINN3
OM64590NO.book Page 446 Tuesday, March 1, 2016 3:08 PM

447
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO

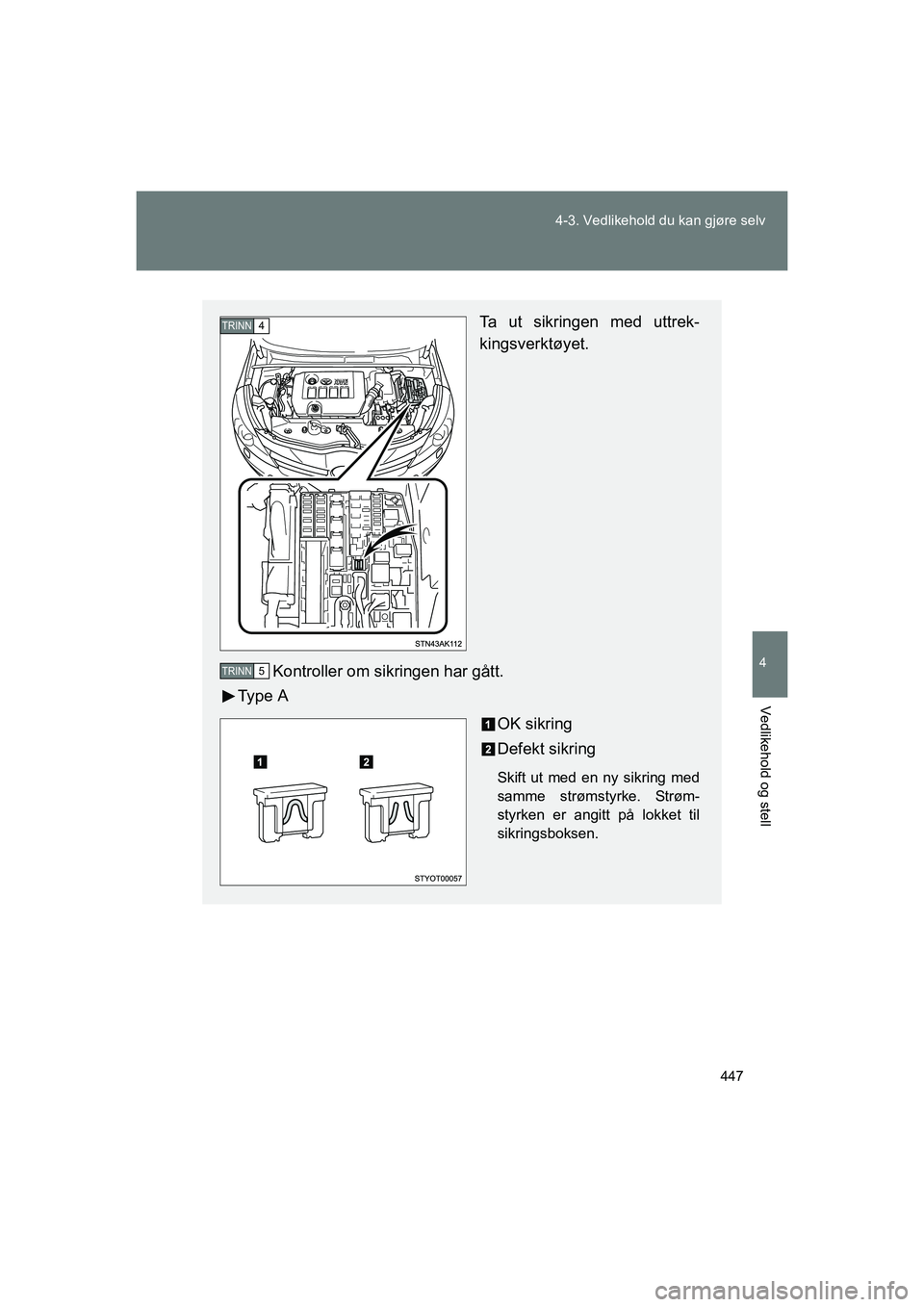

Ta ut sikringen med uttrek-
kingsverktøyet.
Kontroller om sikringen har gått.
Ty p e A
OK sikring
Defekt sikring
Skift ut med en ny sikring med
samme strømstyrke. Strøm-
styrken er angitt på lokket til
sikringsboksen.
TRINN4
TRINN5
OM64590NO.book Page 447 Tuesday, March 1, 2016 3:08 PM

448
4-3. Vedlikehold du kan gjøre selv
OM64590NO

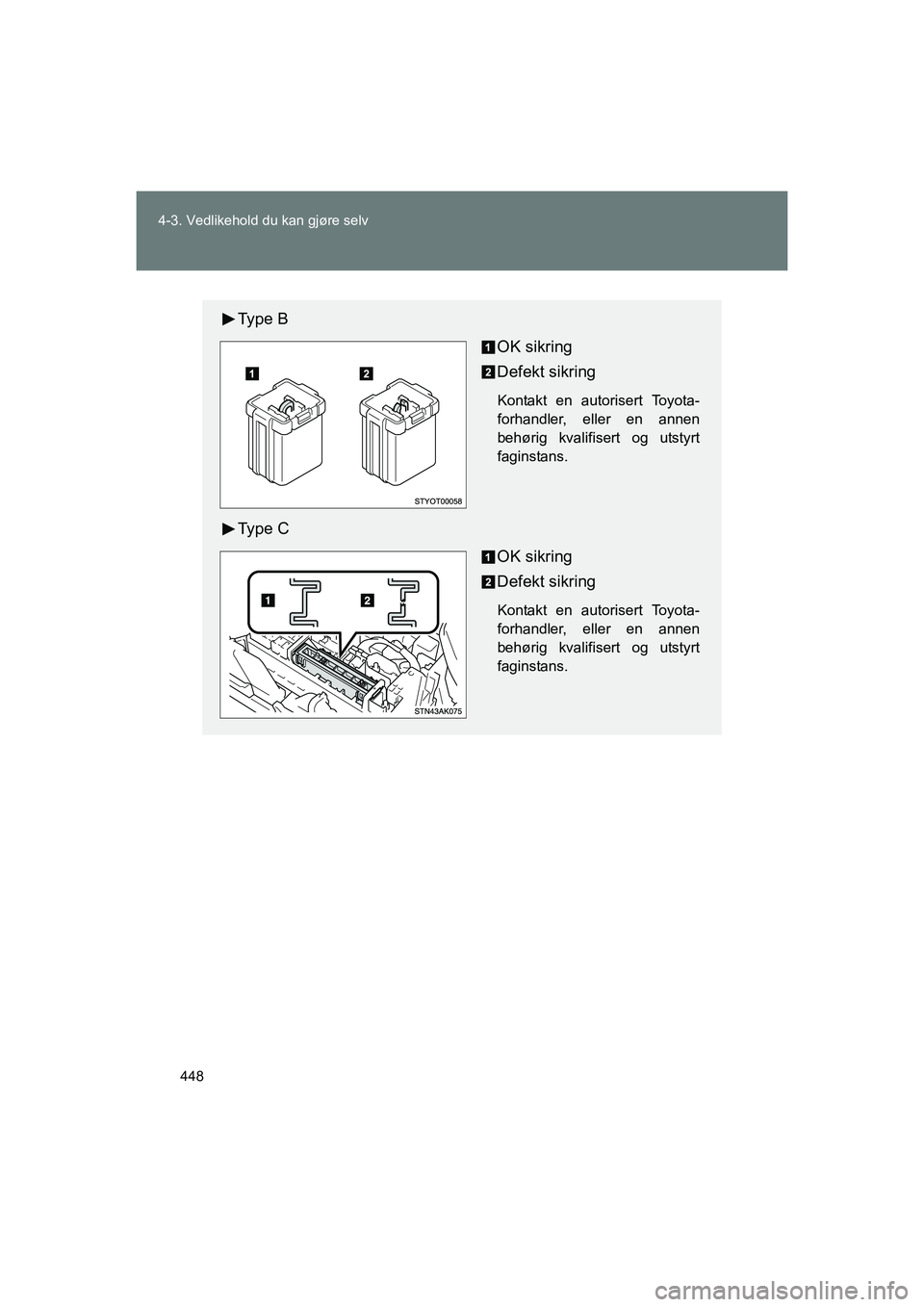

Ty p e B
OK sikring
Defekt sikring
Kontakt en autorisert Toyota-
forhandler, eller en annen
behørig kvalifisert og utstyrt
faginstans.
Ty p e COK sikring
Defekt sikring
Kontakt en autorisert Toyota-
forhandler, eller en annen
behørig kvalifisert og utstyrt
faginstans.
OM64590NO.book Page 448 Tuesday, March 1, 2016 3:08 PM
