TOYOTA VERSO 2016 Instruksjoner for bruk (in Norwegian)

459
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO

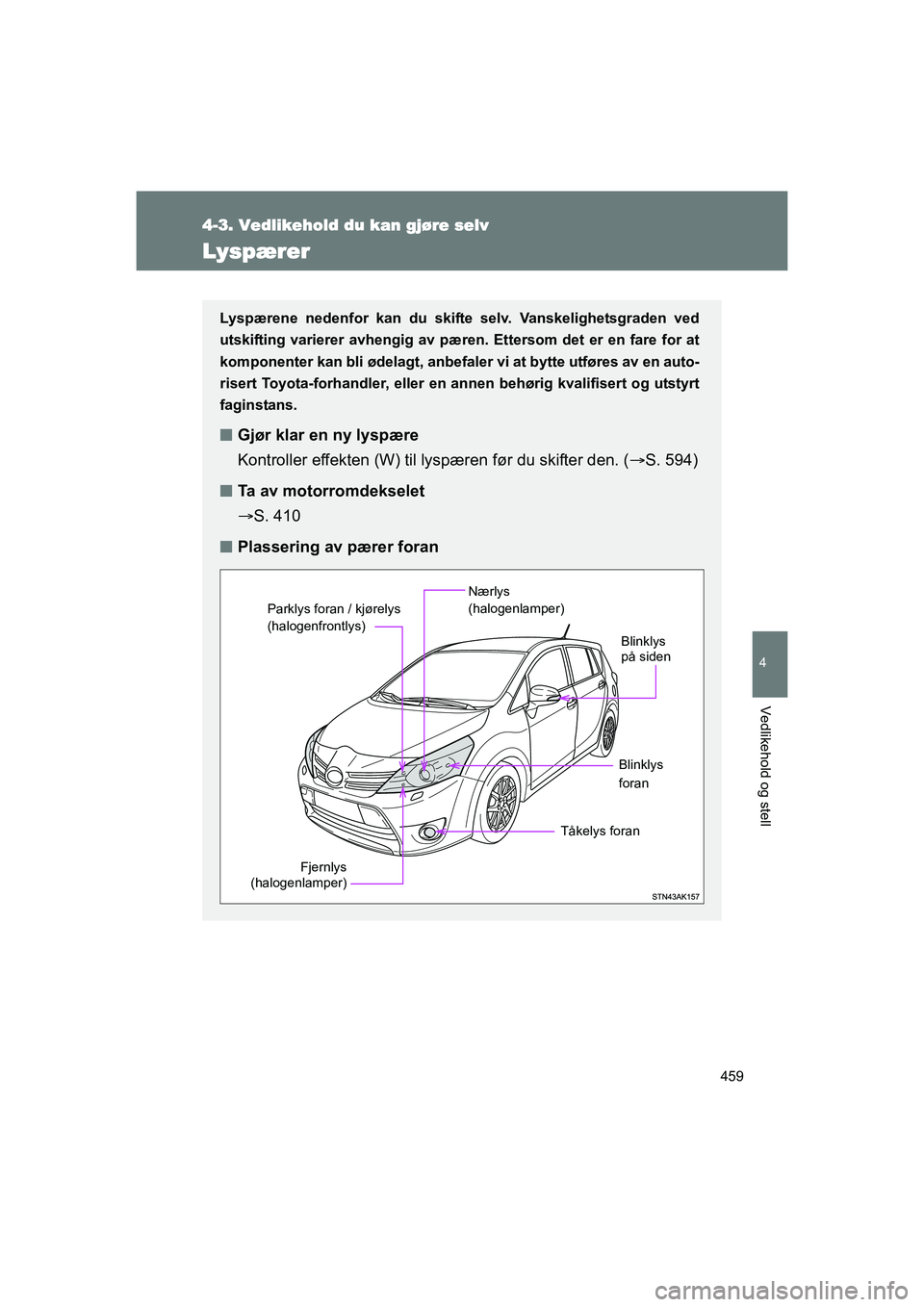

Lyspærer
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden ved
utskifting varierer avhengig av pæren. Ettersom det er en fare for at
komponenter kan bli ødelagt, anbefaler vi at bytte utføres av en auto-
risert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans.
n Gjør klar en ny lyspære
Kontroller effekten (W) til lyspæren før du skifter den. ( S. 594)
n Ta av motorromdekselet
S. 410
n Plassering av pærer foran
Fjernlys
(halogenlamper)
Nærlys
(halogenlamper)
Blinklys
foran
Tåkelys foran
Parklys foran / kjørelys
(halogenfrontlys)
Blinklys
på siden
OM64590NO.book Page 459 Tuesday, March 1, 2016 3:08 PM

460
4-3. Vedlikehold du kan gjøre selv
OM64590NO
n

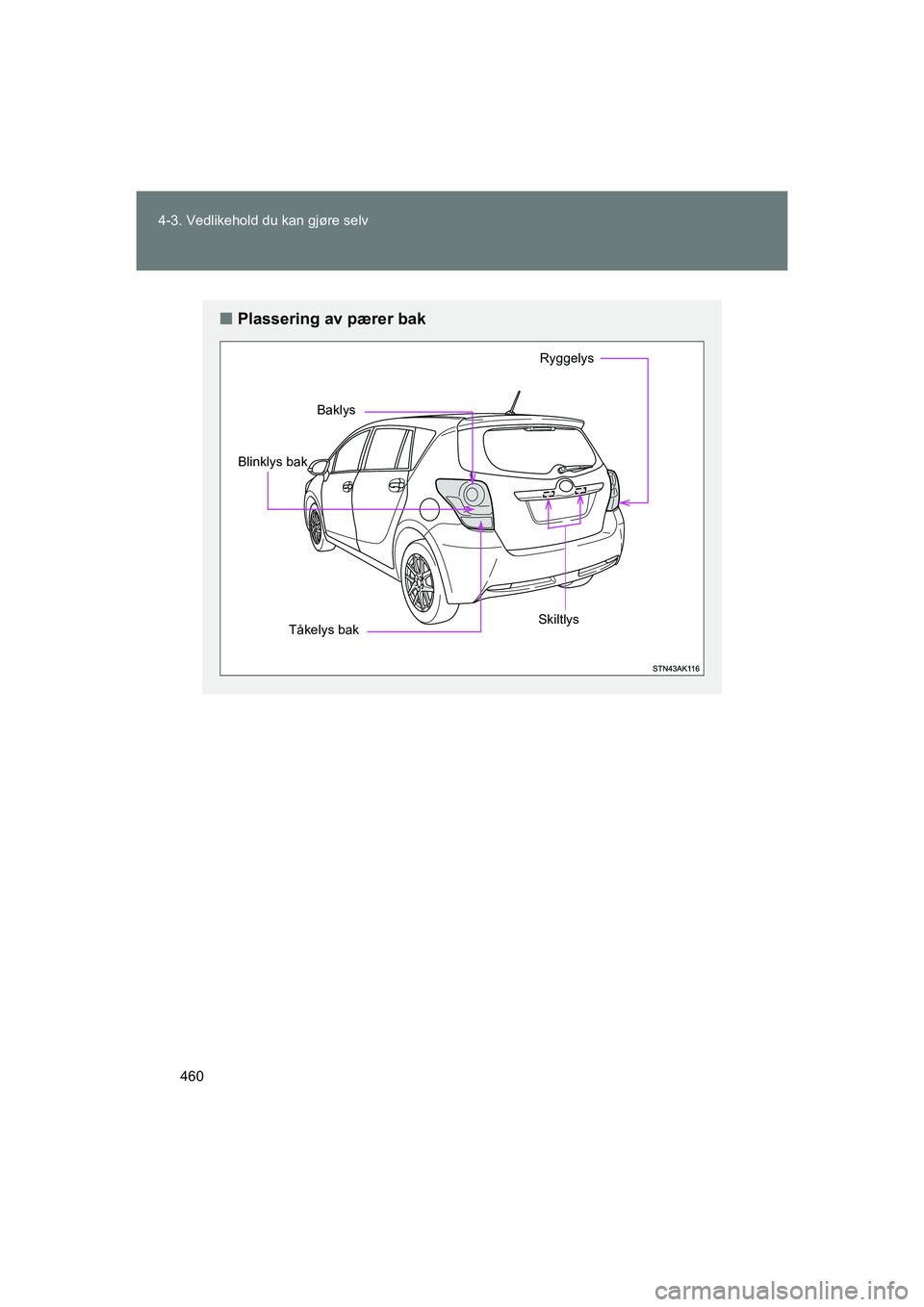

Plassering av pærer bak
Baklys
Skiltlys
Blinklys bak
Ryggelys
Tåkelys bak
OM64590NO.book Page 460 Tuesday, March 1, 2016 3:08 PM

461
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO

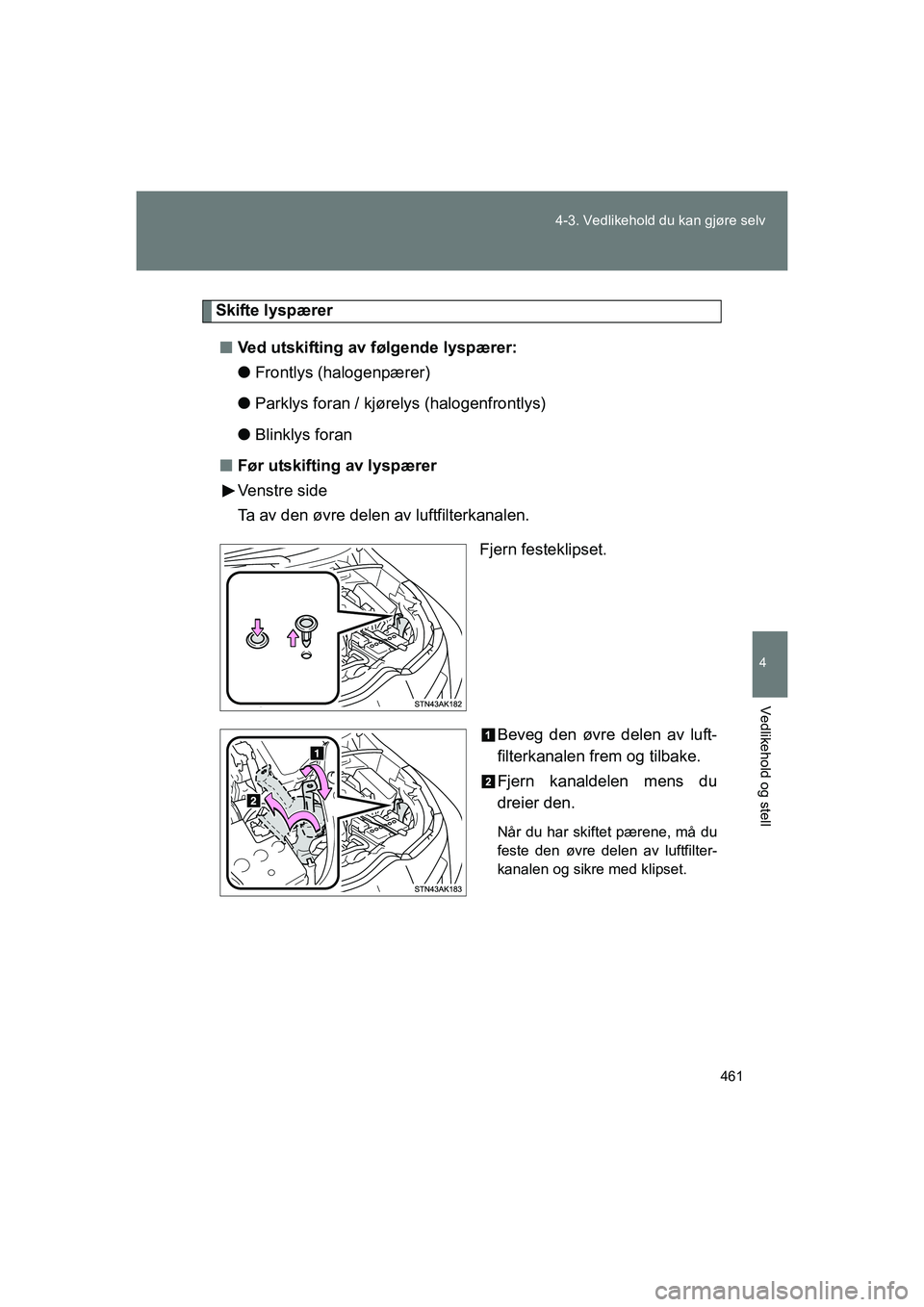

Skifte lyspærer
n Ved utskifting av følgende lyspærer:
lFrontlys (halogenpærer)
l Parklys foran / kjørelys (halogenfrontlys)
l Blinklys foran
n Før utskifting av lyspærer
Venstre side
Ta av den øvre delen av luftfilterkanalen.
Fjern festeklipset.
Beveg den øvre delen av luft-
filterkanalen frem og tilbake.
Fjern kanaldelen mens du
dreier den.
Når du har skiftet pærene, må du
feste den øvre delen av luftfilter-
kanalen og sikre med klipset.
OM64590NO.book Page 461 Tuesday, March 1, 2016 3:08 PM

462
4-3. Vedlikehold du kan gjøre selv
OM64590NO

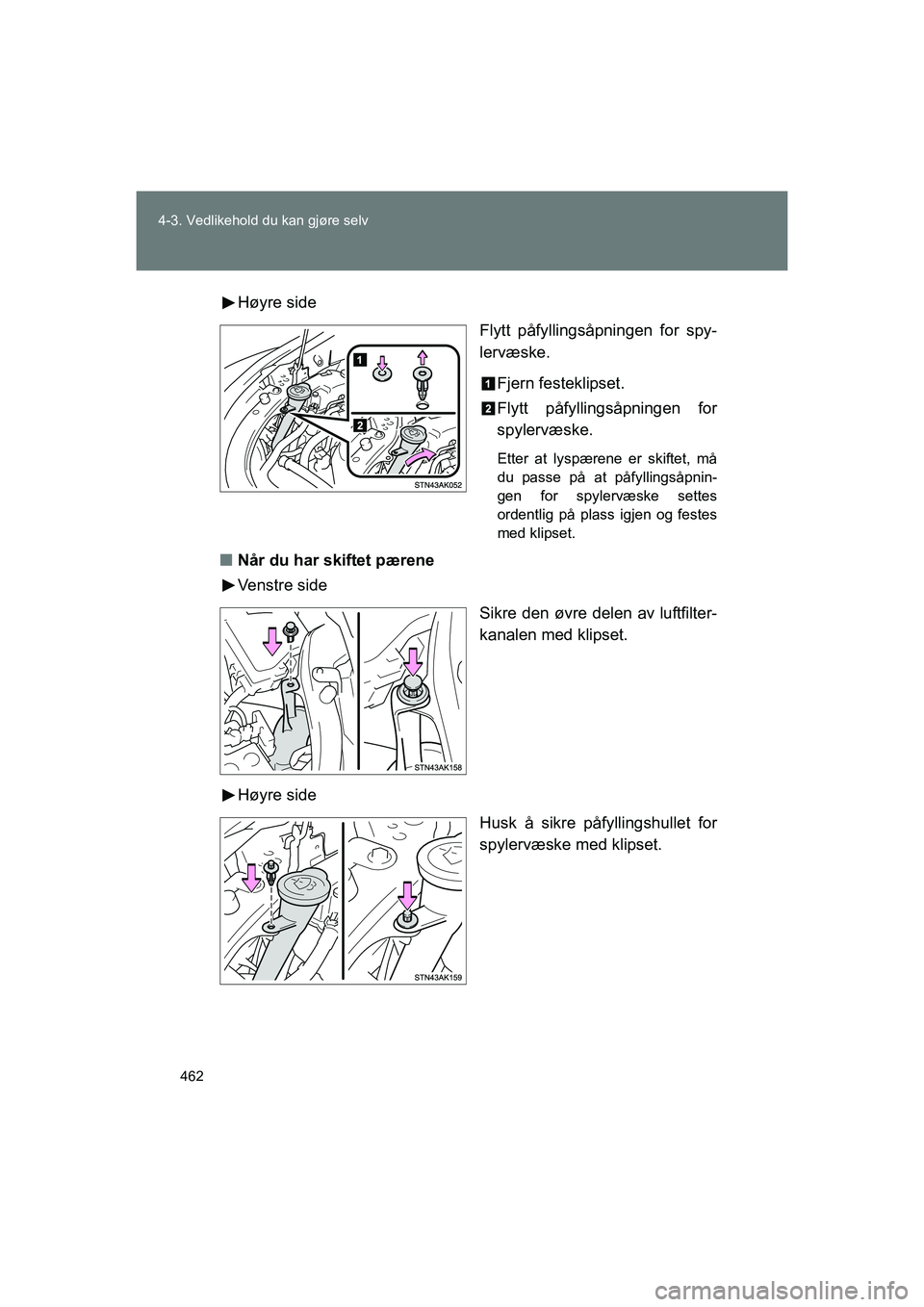

Høyre side
Flytt påfyllingsåpningen for spy-
lervæske.
Fjern festeklipset.
Flytt påfyllingsåpningen for
spylervæske.
Etter at lyspærene er skiftet, må
du passe på at påfyllingsåpnin-
gen for spylervæske settes
ordentlig på plass igjen og festes
med klipset.
nNår du har skiftet pærene
Venstre side
Sikre den øvre delen av luftfilter-
kanalen med klipset.
Høyre side Husk å sikre påfyllingshullet for
spylervæske med klipset.
OM64590NO.book Page 462 Tuesday, March 1, 2016 3:08 PM

463
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO

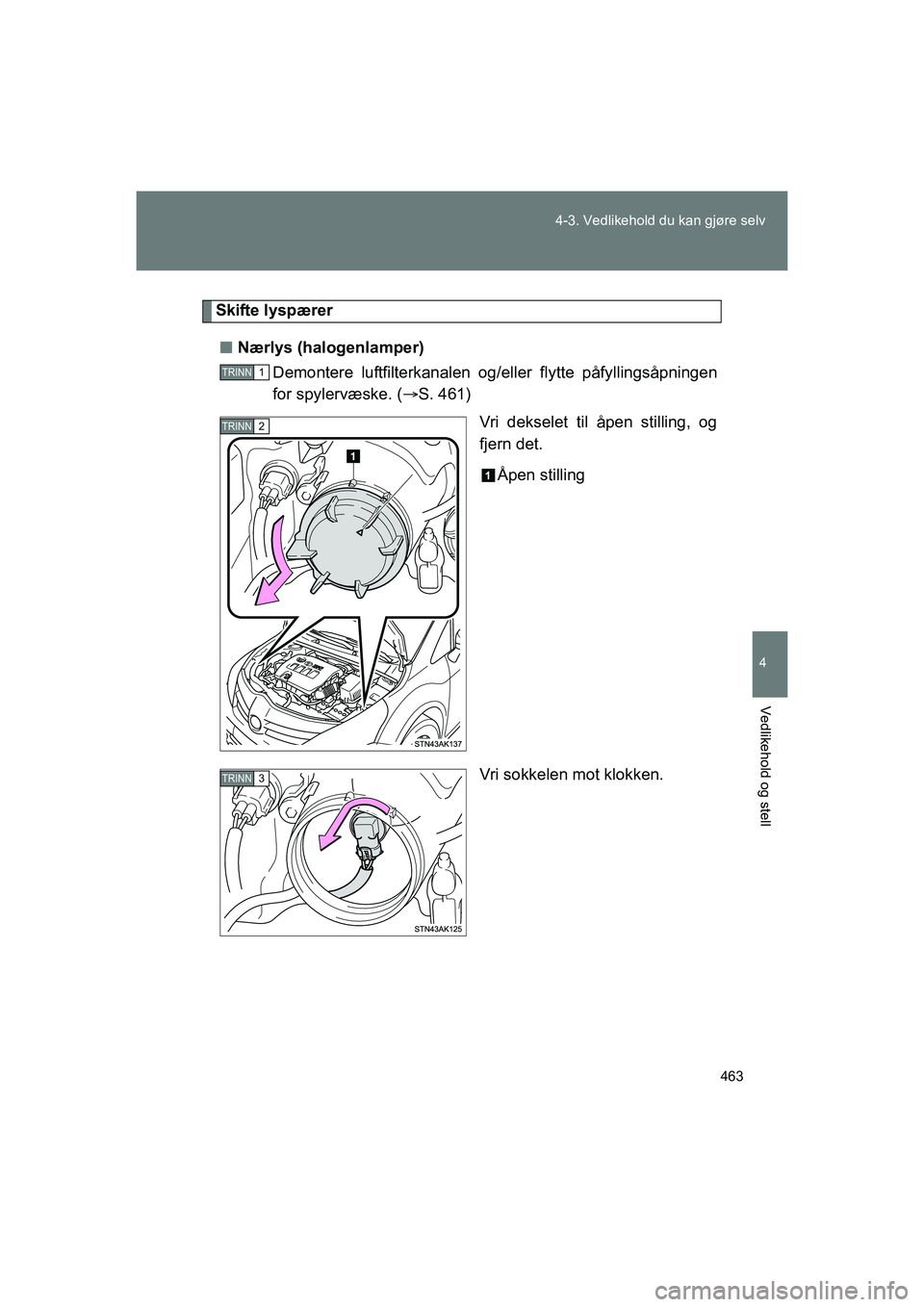

Skifte lyspærer
n Nærlys (halogenlamper)
Demontere luftfilterkanalen og/e ller flytte påfyllingsåpningen
for spylervæske. ( S. 461)
Vri dekselet til åpen stilling, og
fjern det.
Åpen stilling
Vri sokkelen mot klokken.
TRINN1
TRINN2
TRINN3
OM64590NO.book Page 463 Tuesday, March 1, 2016 3:08 PM

464
4-3. Vedlikehold du kan gjøre selv
OM64590NO

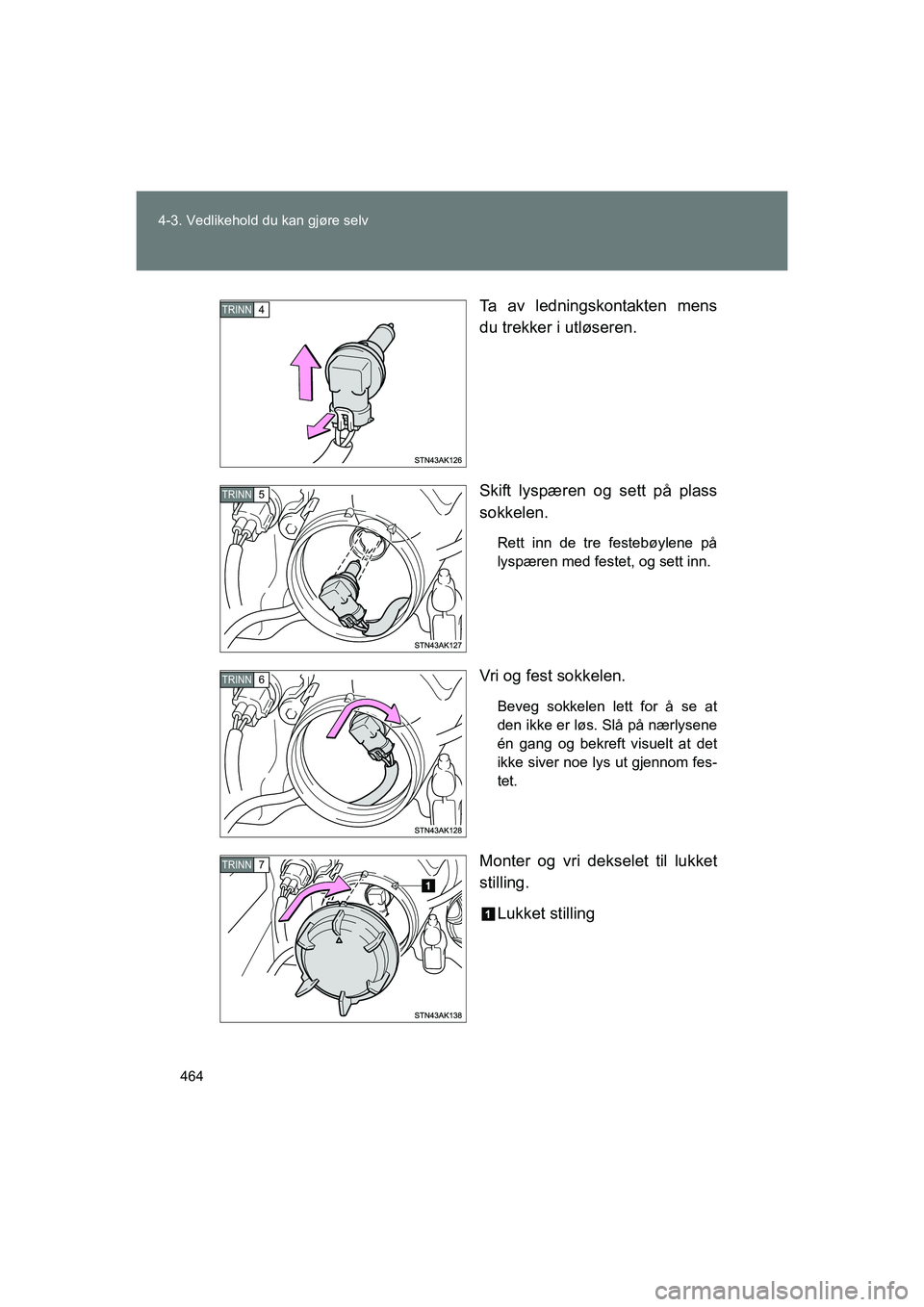

Ta av ledningskontakten mens
du trekker i utløseren.
Skift lyspæren og sett på plass
sokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest sokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på nærlysene
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom fes-
tet.
Monter og vri dekselet til lukket
stilling.
Lukket stilling
TRINN4
TRINN5
TRINN6
TRINN7
OM64590NO.book Page 464 Tuesday, March 1, 2016 3:08 PM

465
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Etter at du har skiftet lyspære,
luftfilterkanal og/eller påfyl-
lingshull for spylervæske, sett er du det tilbake i opprinnelig
stilling. ( S. 461)

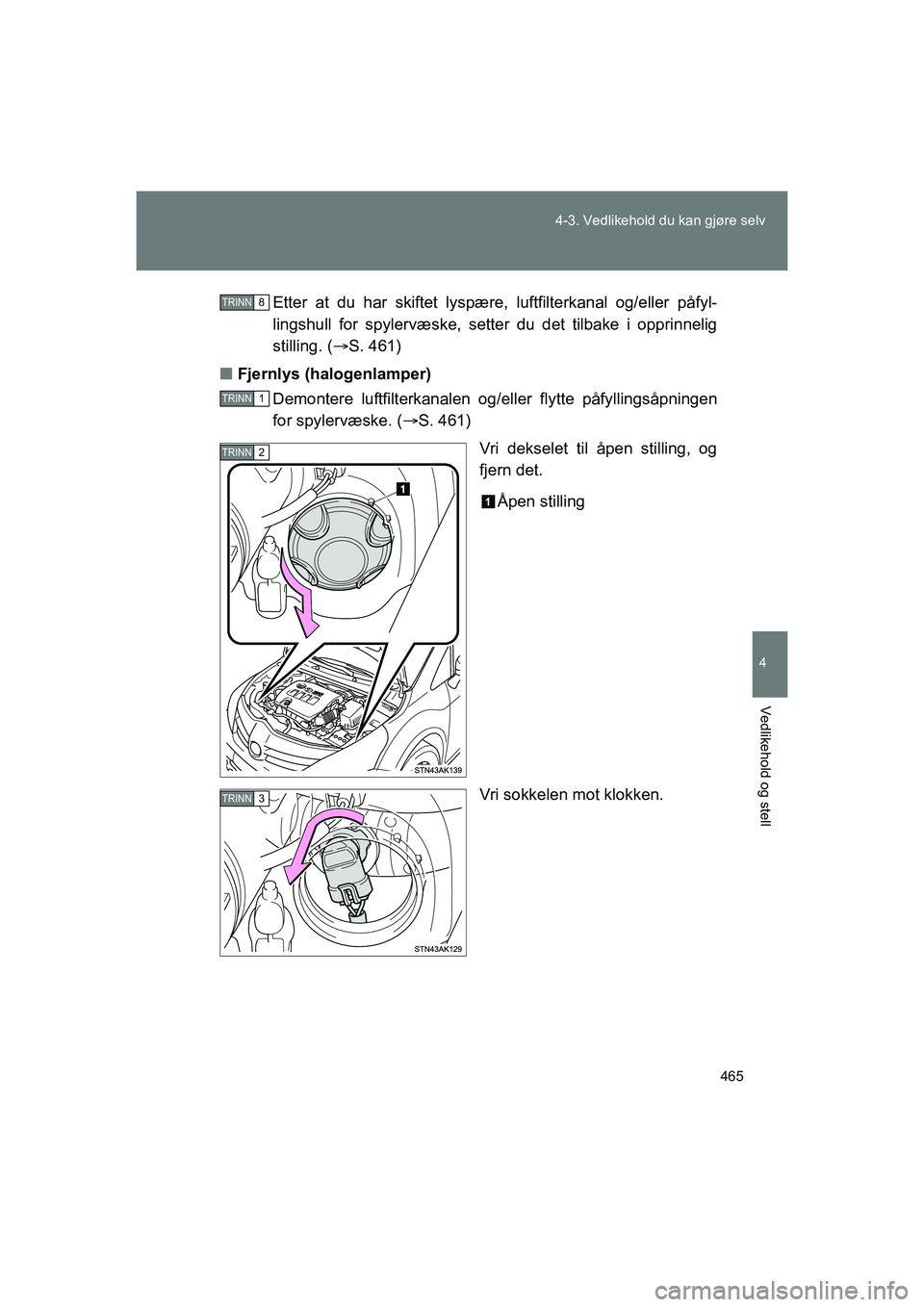

n Fjernlys (halogenlamper)
Demontere luftfilterkanalen og/e ller flytte påfyllingsåpningen
for spylervæske. ( S. 461)
Vri dekselet til åpen stilling, og
fjern det.
Åpen stilling
Vri sokkelen mot klokken.
TRINN8
TRINN1
TRINN2
TRINN3
OM64590NO.book Page 465 Tuesday, March 1, 2016 3:08 PM

466
4-3. Vedlikehold du kan gjøre selv
OM64590NO

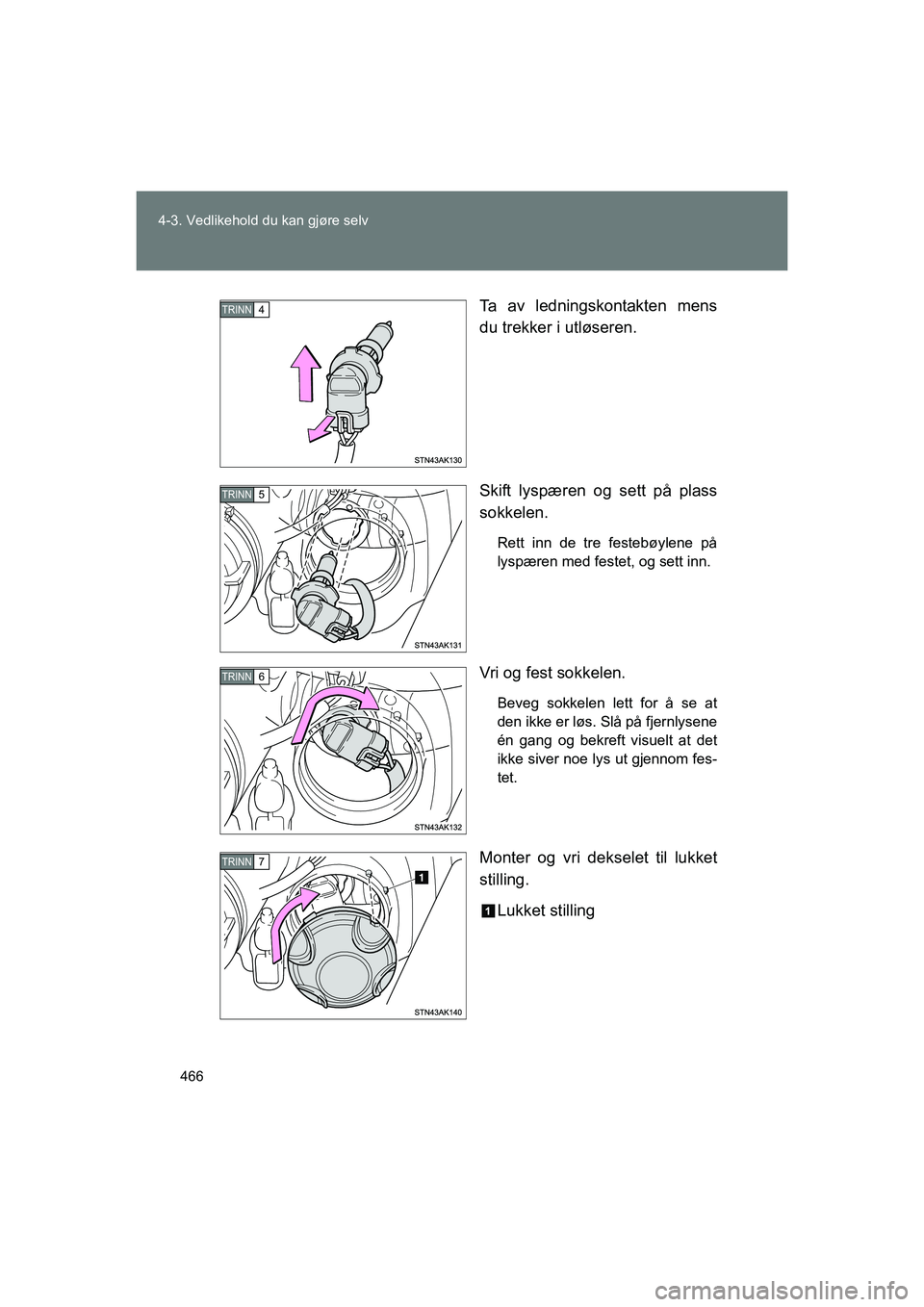

Ta av ledningskontakten mens
du trekker i utløseren.
Skift lyspæren og sett på plass
sokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest sokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på fjernlysene
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom fes-
tet.
Monter og vri dekselet til lukket
stilling.
Lukket stilling
TRINN4
TRINN5
TRINN6
TRINN7
OM64590NO.book Page 466 Tuesday, March 1, 2016 3:08 PM

467
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Etter at du har skiftet lyspære,
luftfilterkanal og/eller påfyl-
lingshull for spylervæske, sett er du det tilbake i opprinnelig
stilling. ( S. 461)

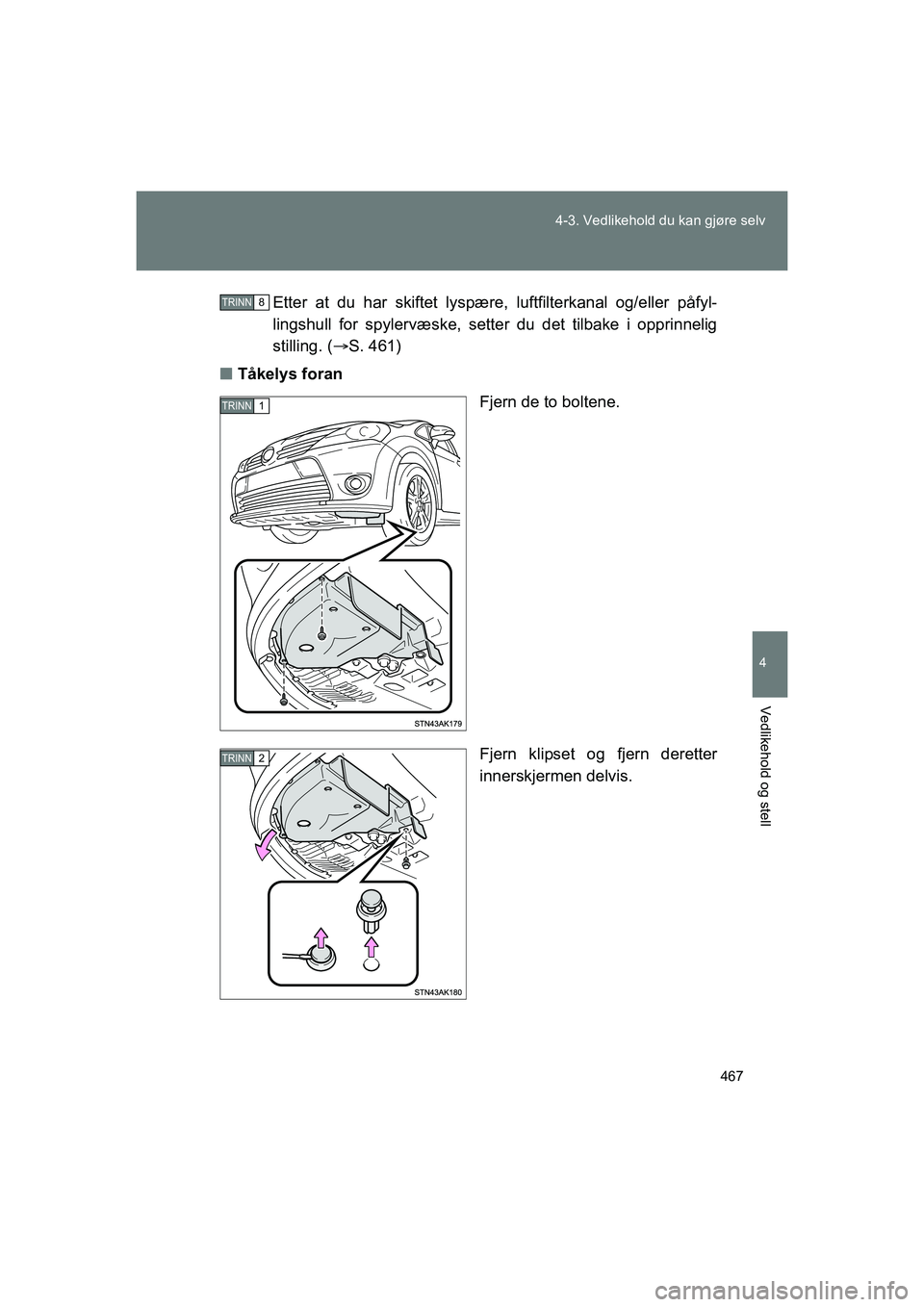

n Tåkelys foran
Fjern de to boltene.
Fjern klipset og fjern deretter
innerskjermen delvis.
TRINN8
TRINN1
TRINN2
OM64590NO.book Page 467 Tuesday, March 1, 2016 3:08 PM

468
4-3. Vedlikehold du kan gjøre selv
OM64590NO

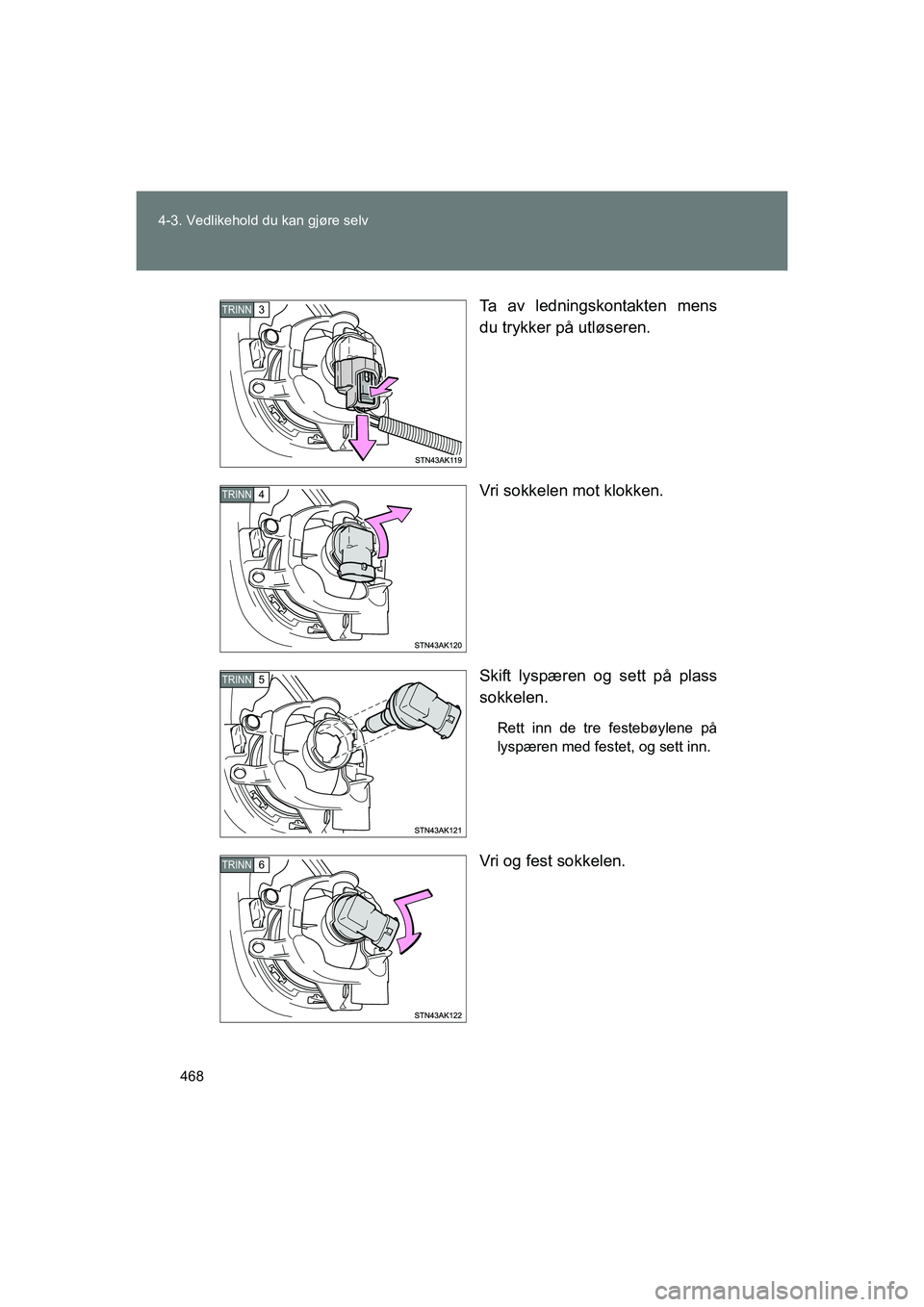

Ta av ledningskontakten mens
du trykker på utløseren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på plass
sokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest sokkelen.
TRINN3
TRINN4
TRINN5
TRINN6
