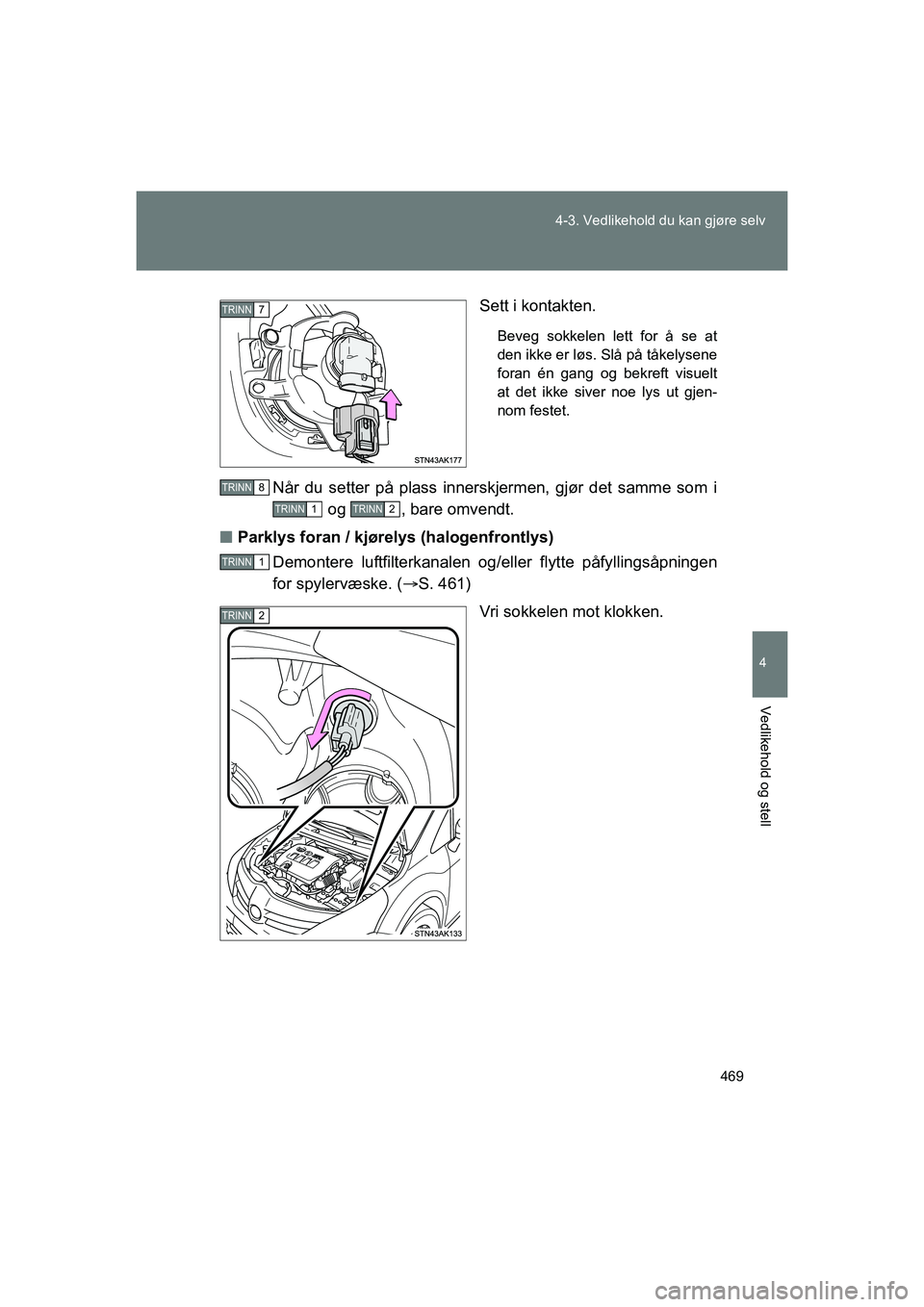

TOYOTA VERSO 2016 Instruksjoner for bruk (in Norwegian)

469
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelysene
foran én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Når du setter på plass innerskjermen, gjør det samme som i
og , bare omvendt.
n Parklys foran / kjør elys (halogenfrontlys)
Demontere luftfilterkanalen og/e ller flytte påfyllingsåpningen
for spylervæske. ( S. 461)
Vri sokkelen mot klokken.
TRINN7
TRINN8
TRINN1TRINN2
TRINN1
TRINN2
OM64590NO.book Page 469 Tuesday, March 1, 2016 3:08 PM

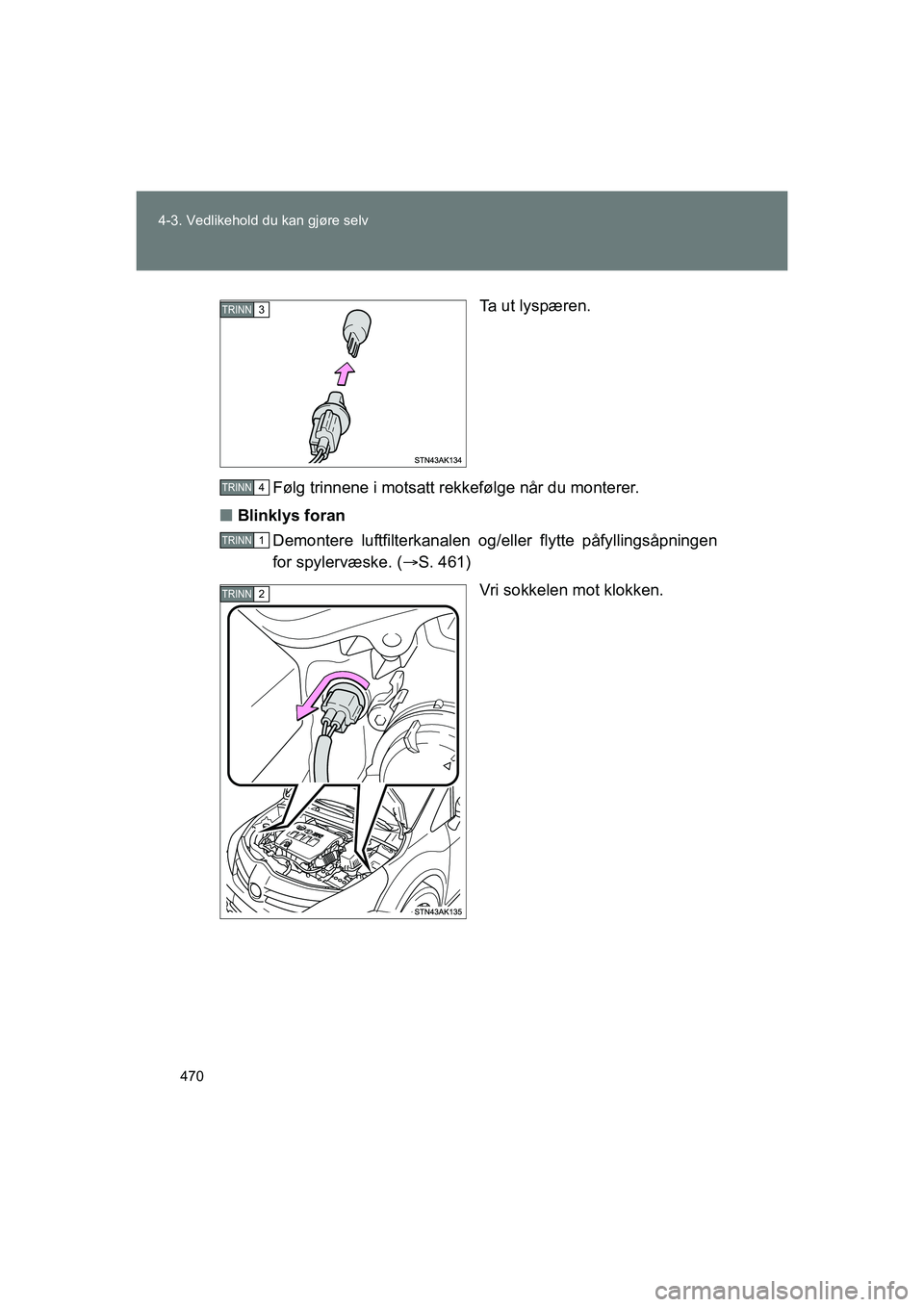

470
4-3. Vedlikehold du kan gjøre selv
OM64590NO
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
n Blinklys foran
Demontere luftfilterkanalen og/e ller flytte påfyllingsåpningen
for spylervæske. ( S. 461)
Vri sokkelen mot klokken.
TRINN3
TRINN4
TRINN1
TRINN2
OM64590NO.book Page 470 Tuesday, March 1, 2016 3:08 PM

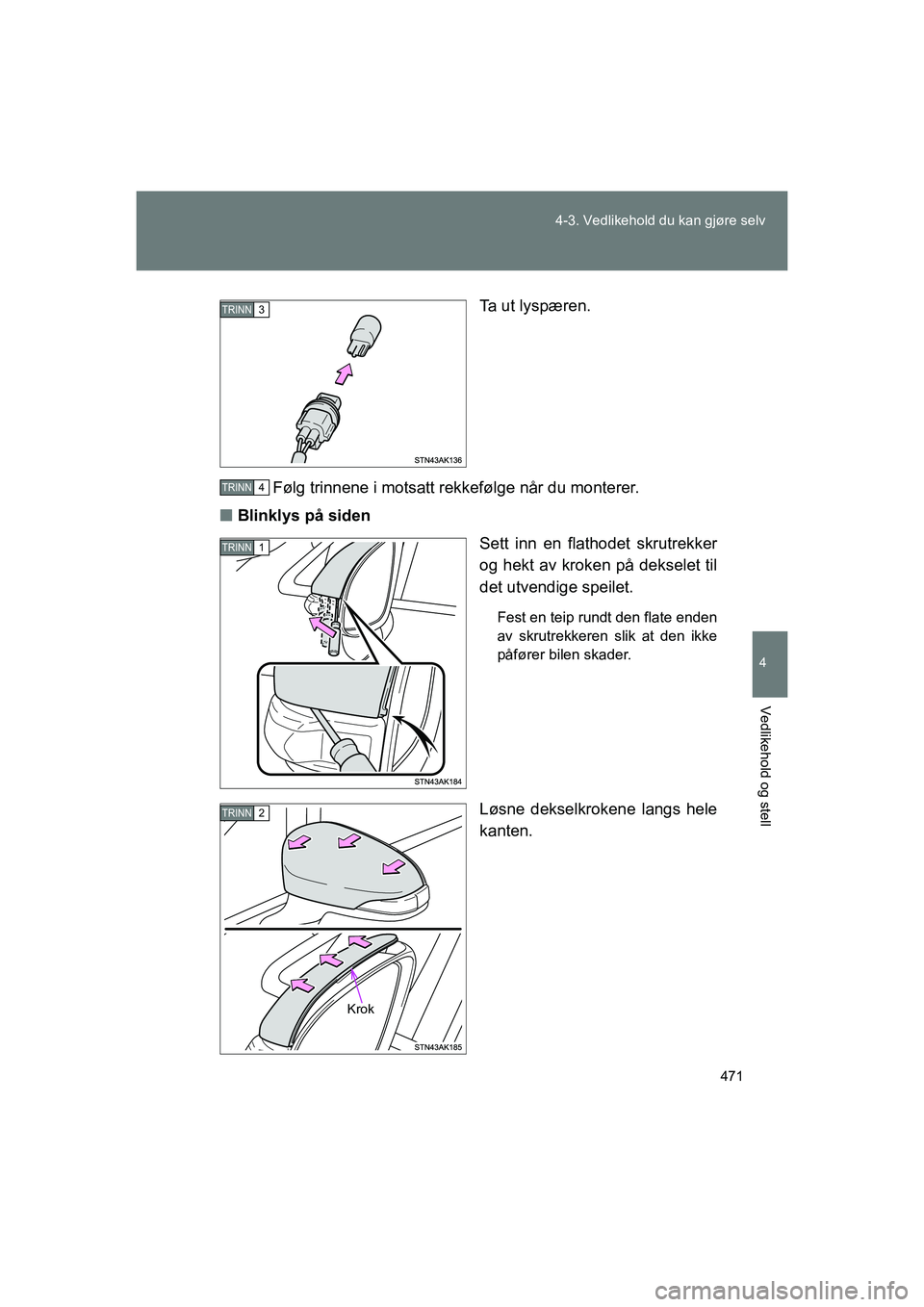

471
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
n Blinklys på siden
Sett inn en flathodet skrutrekker
og hekt av kroken på dekselet til
det utvendige speilet.
Fest en teip rundt den flate enden
av skrutrekkeren slik at den ikke
påfører bilen skader.
Løsne dekselkrokene langs hele
kanten.
TRINN3
TRINN4
TRINN1
TRINN2
Krok
OM64590NO.book Page 471 Tuesday, March 1, 2016 3:08 PM

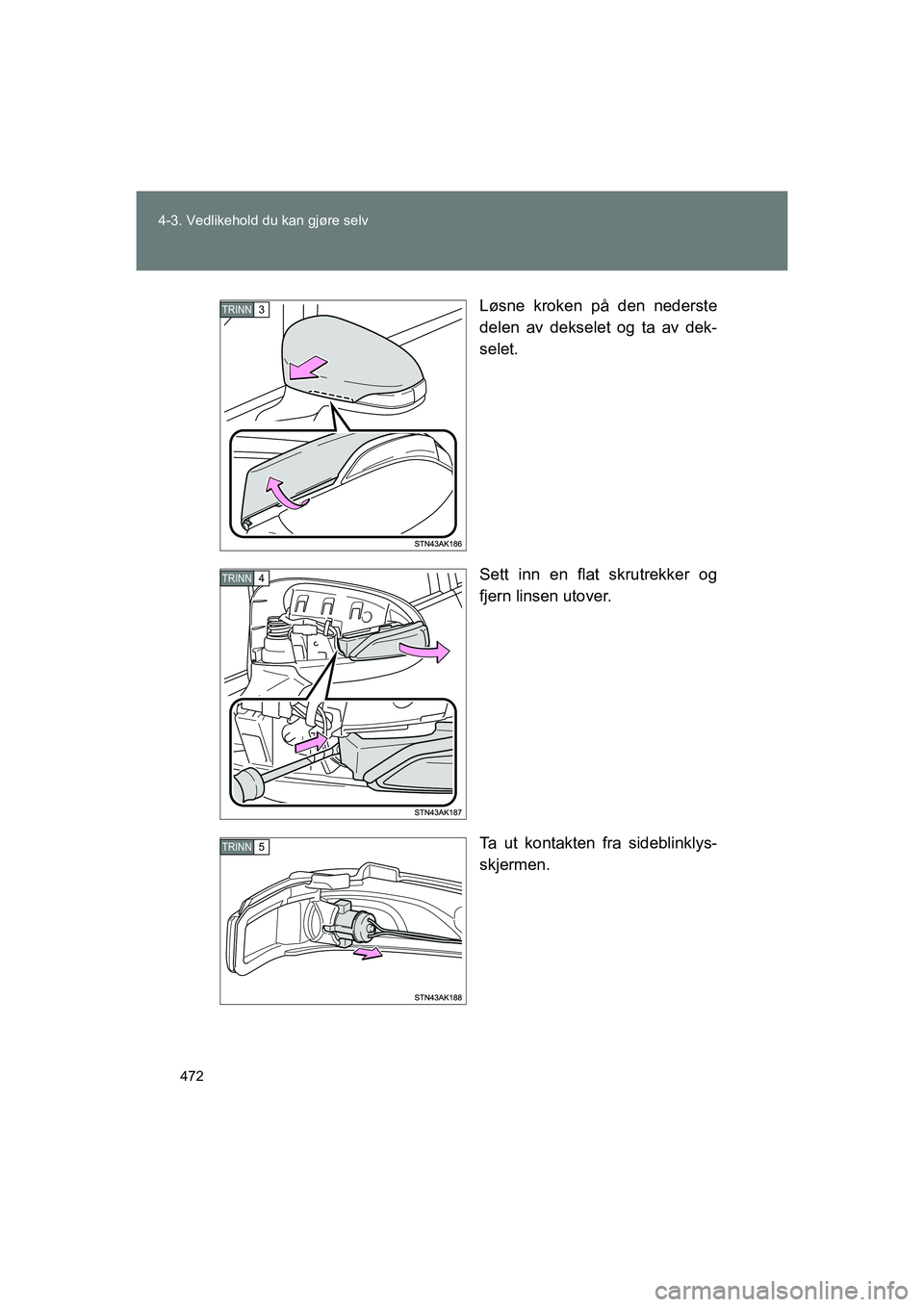

472
4-3. Vedlikehold du kan gjøre selv
OM64590NO
Løsne kroken på den nederste
delen av dekselet og ta av dek-
selet.
Sett inn en flat skrutrekker og
fjern linsen utover.
Ta ut kontakten fra sideblinklys-
skjermen.
TRINN3
TRINN4
TRINN5
OM64590NO.book Page 472 Tuesday, March 1, 2016 3:08 PM

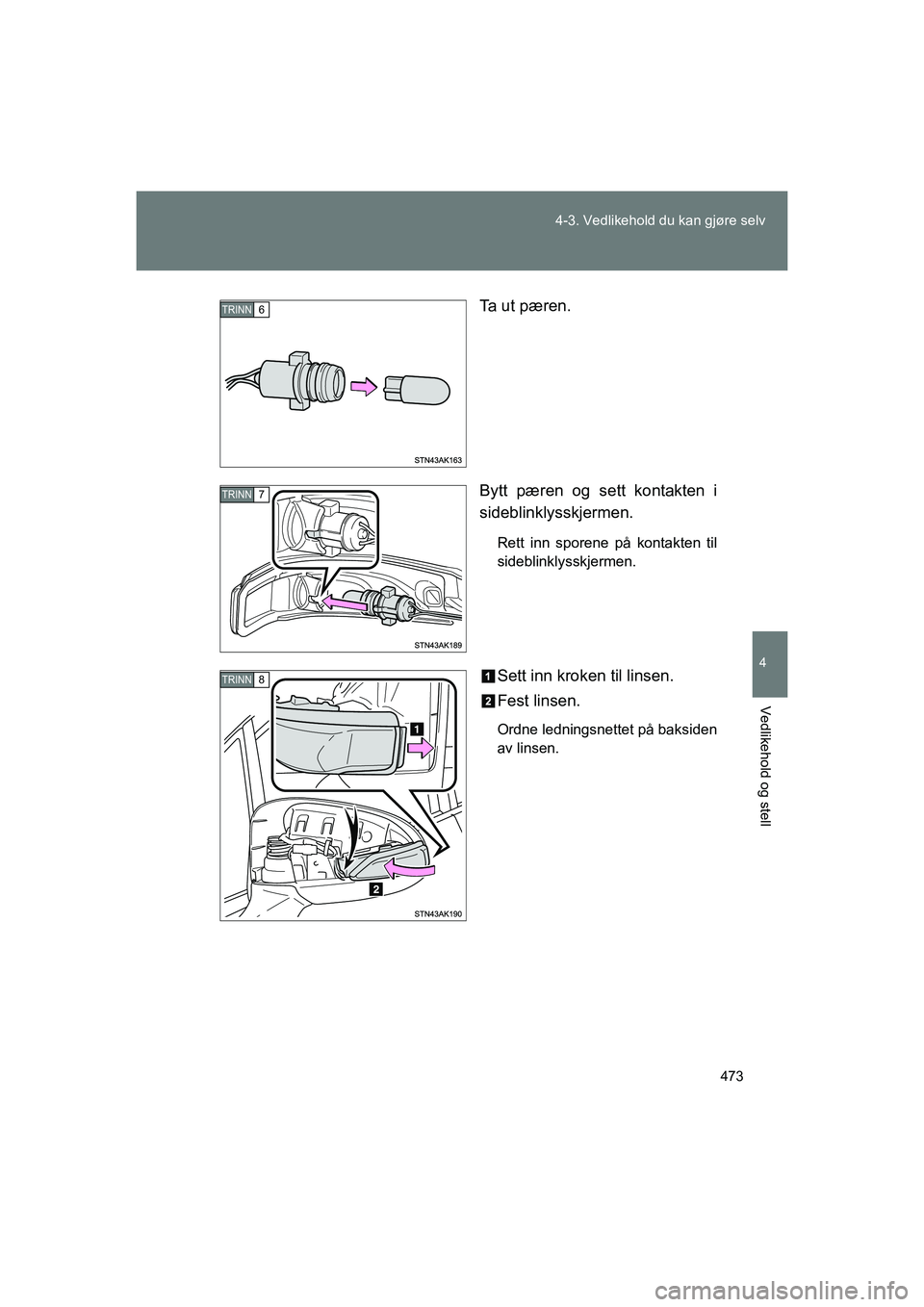

473
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Ta ut pæren.
Bytt pæren og sett kontakten i
sideblinklysskjermen.
Rett inn sporene på kontakten til
sideblinklysskjermen.
Sett inn kroken til linsen.
Fest linsen.
Ordne ledningsnettet på baksiden
av linsen.
TRINN6
TRINN7
TRINN8
OM64590NO.book Page 473 Tuesday, March 1, 2016 3:08 PM

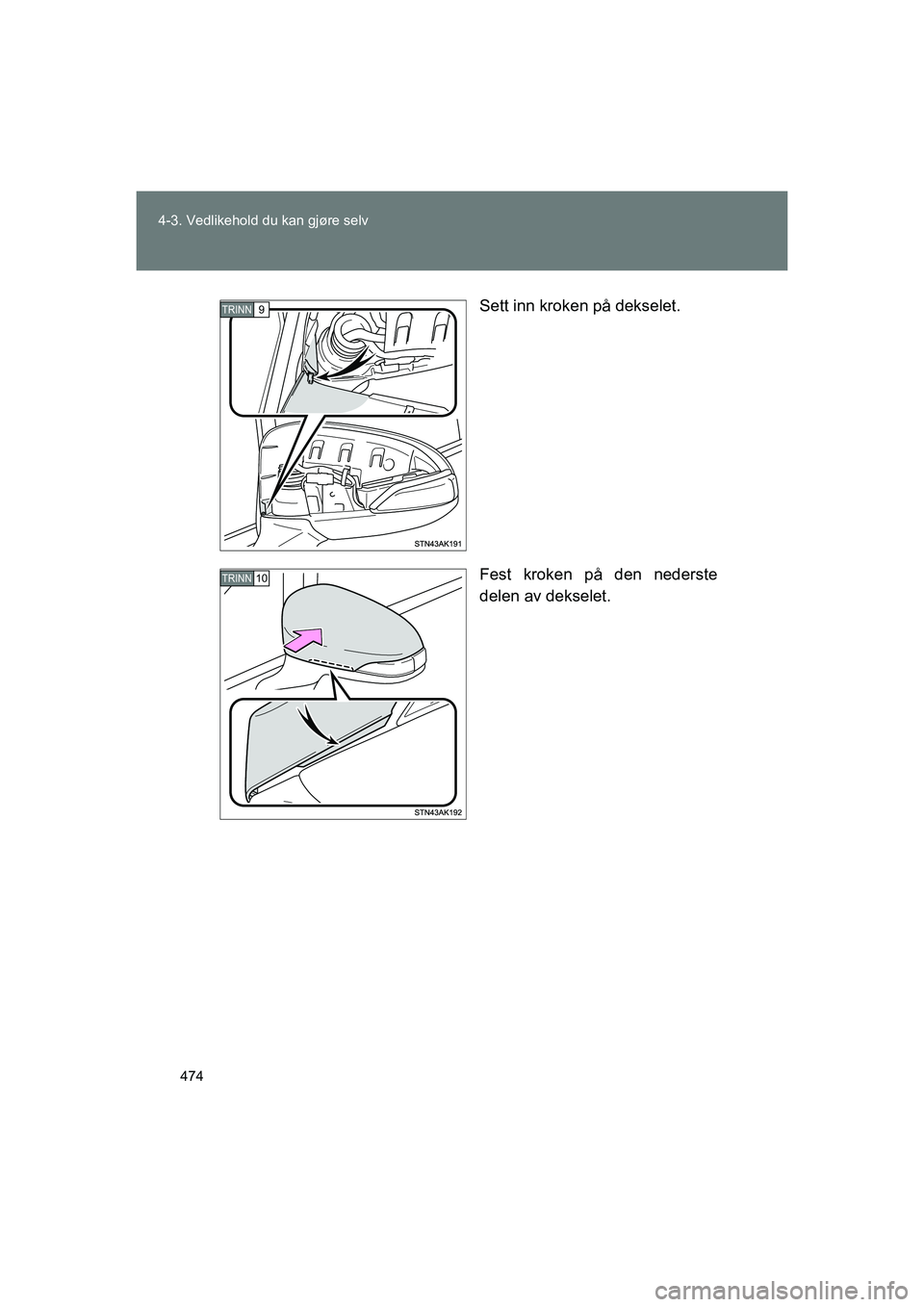

474
4-3. Vedlikehold du kan gjøre selv
OM64590NO
Sett inn kroken på dekselet.
Fest kroken på den nederste
delen av dekselet.
TRINN9
TRINN10
OM64590NO.book Page 474 Tuesday, March 1, 2016 3:08 PM

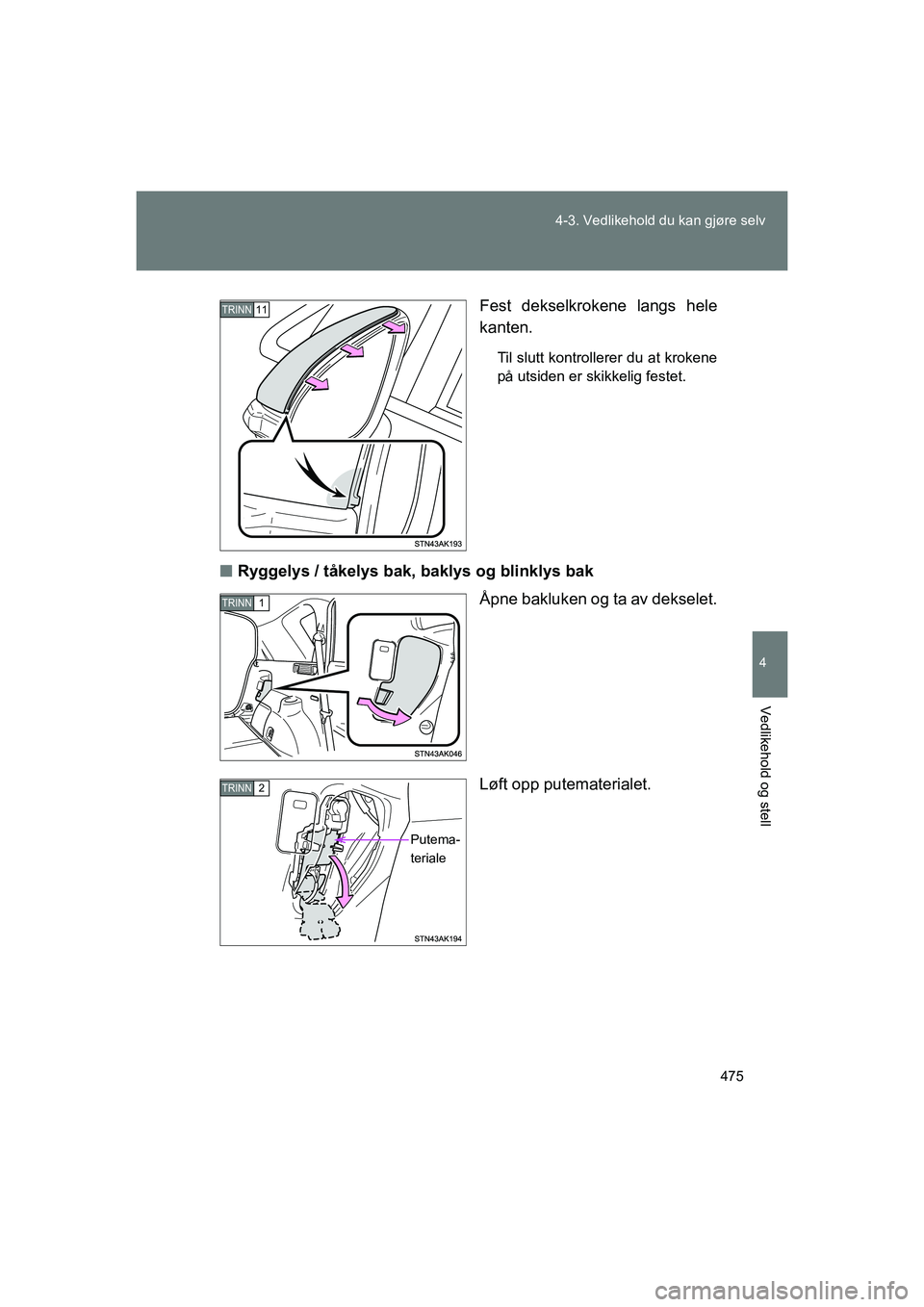

475
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Fest dekselkrokene langs hele
kanten.
Til slutt kontrollerer du at krokene
på utsiden er skikkelig festet.
n
Ryggelys / tåkelys bak, baklys og blinklys bak
Åpne bakluken og ta av dekselet.
Løft opp putematerialet.
TRINN11
TRINN1
TRINN2
Putema-
teriale
OM64590NO.book Page 475 Tuesday, March 1, 2016 3:08 PM

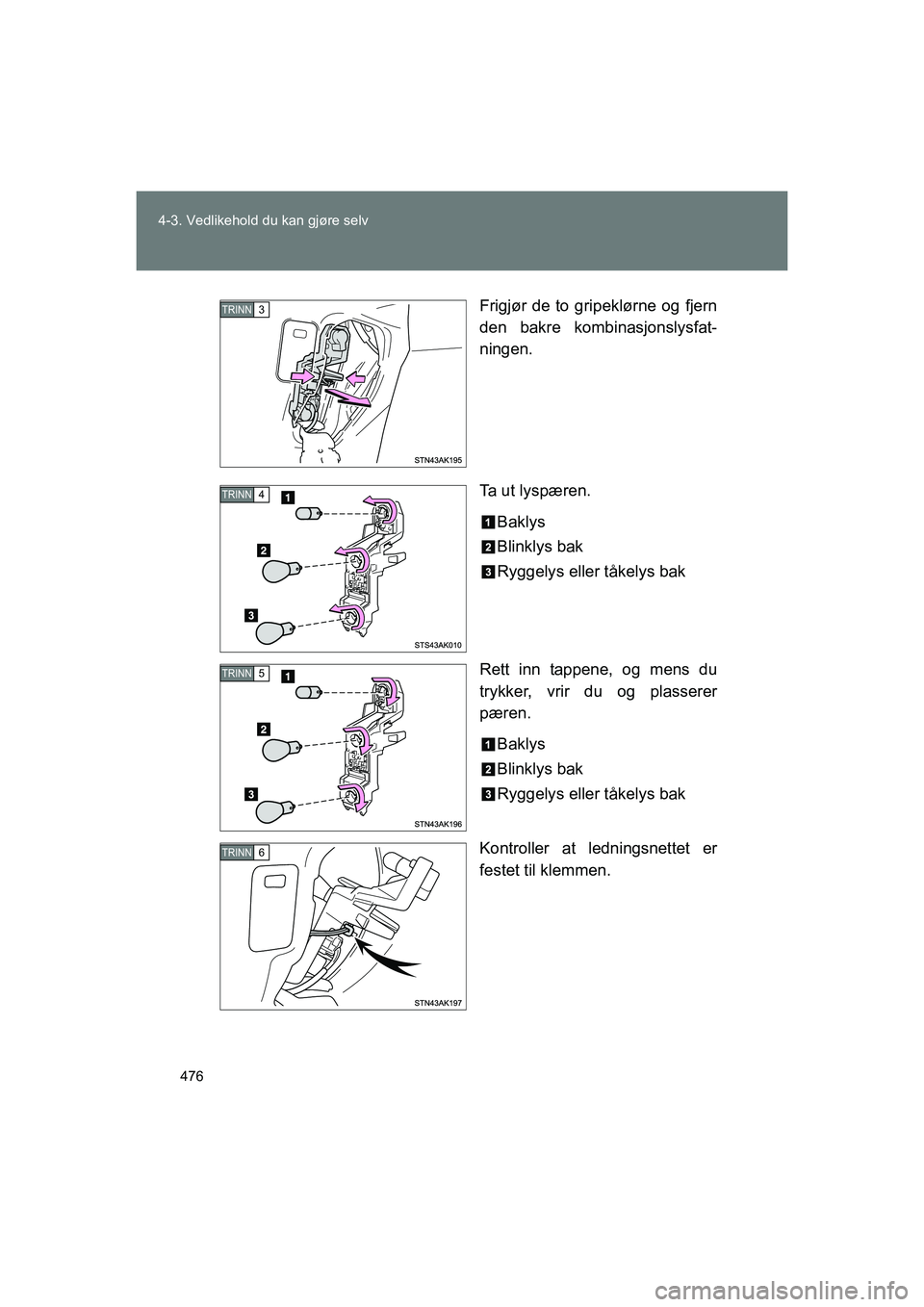

476
4-3. Vedlikehold du kan gjøre selv
OM64590NO
Frigjør de to gripeklørne og fjern
den bakre kombi
nasjonslysfat-
ningen.
Ta ut lyspæren.
Baklys
Blinklys bak
Ryggelys eller tåkelys bak
Rett inn tappene, og mens du
trykker, vrir du og plasserer
pæren. Baklys
Blinklys bak
Ryggelys eller tåkelys bak
Kontroller at ledningsnettet er
festet til klemmen.
TRINN3
TRINN4
TRINN5
TRINN6
OM64590NO.book Page 476 Tuesday, March 1, 2016 3:08 PM

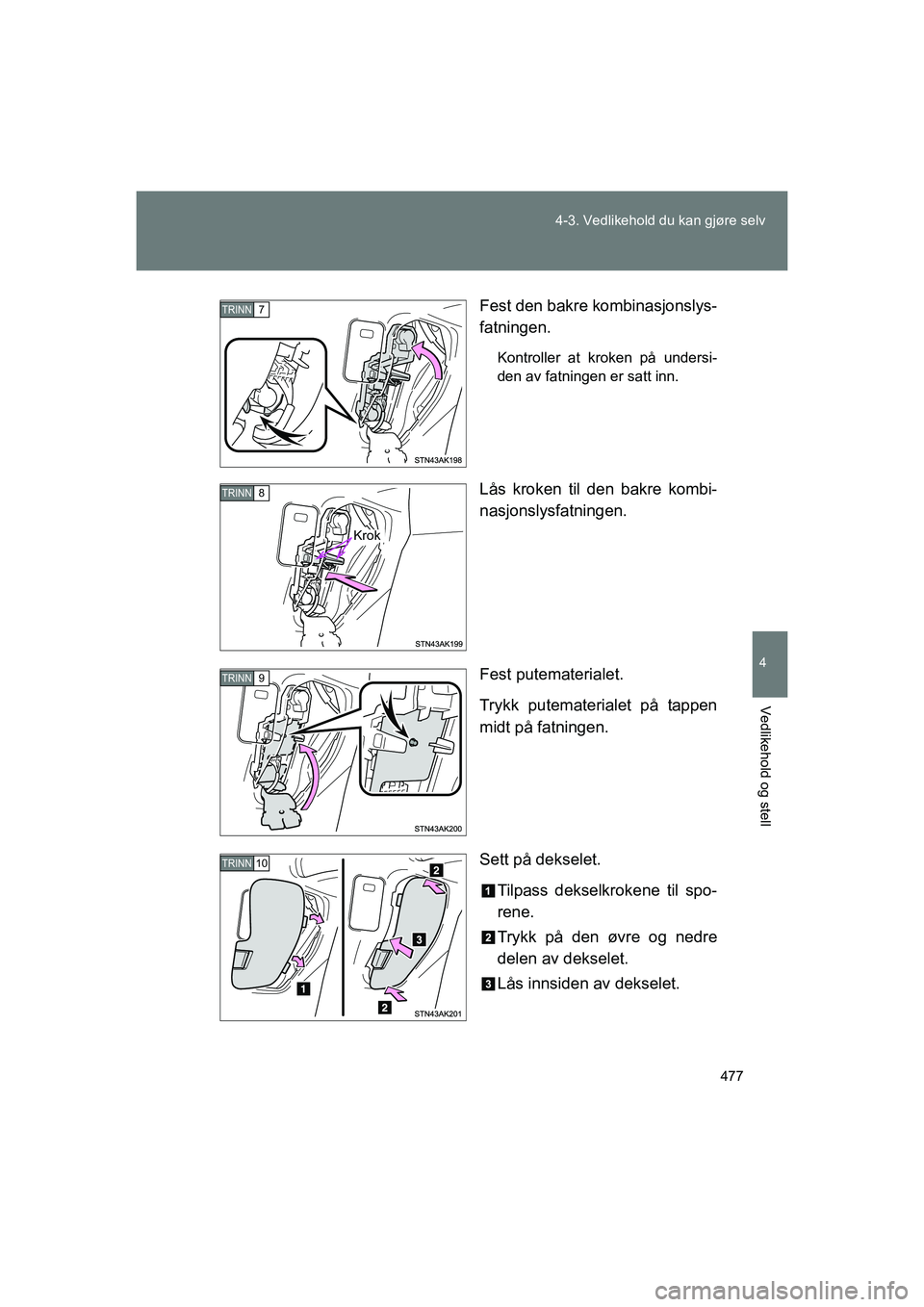

477
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM64590NO
Fest den bakre kombinasjonslys-
fatningen.
Kontroller at kroken på undersi-
den av fatningen er satt inn.
Lås kroken til den bakre kombi-
nasjonslysfatningen.
Fest putematerialet.
Trykk putematerialet på tappen
midt på fatningen.
Sett på dekselet.
Tilpass dekselkrokene til spo-
rene.
Trykk på den øvre og nedre
delen av dekselet.
Lås innsiden av dekselet.
TRINN7
TRINN8
Krok
TRINN9
TRINN10
OM64590NO.book Page 477 Tuesday, March 1, 2016 3:08 PM

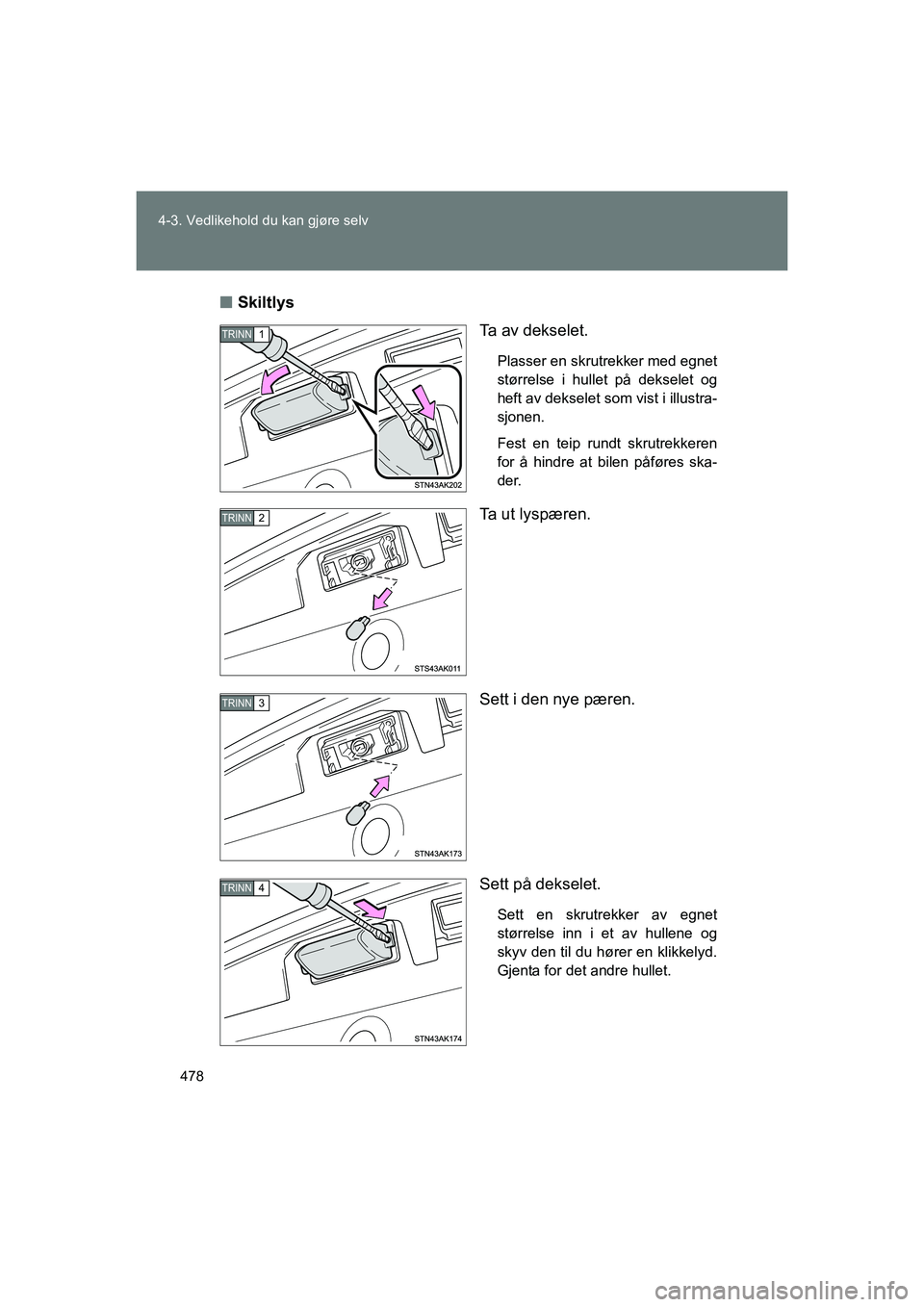

478
4-3. Vedlikehold du kan gjøre selv
OM64590NO
n
Skiltlys
Ta av dekselet.
Plasser en skrutrekker med egnet
størrelse i hullet på dekselet og
heft av dekselet som vist i illustra-
sjonen.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Ta ut lyspæren.
Sett i den nye pæren.
Sett på dekselet.
Sett en skrutrekker av egnet
størrelse inn i et av hullene og
skyv den til du hører en klikkelyd.
Gjenta for det andre hullet.
TRINN1
TRINN2
TRINN3
TRINN4
