YAMAHA XT600E 2002 Notices Demploi (in French)

6-23
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU03938

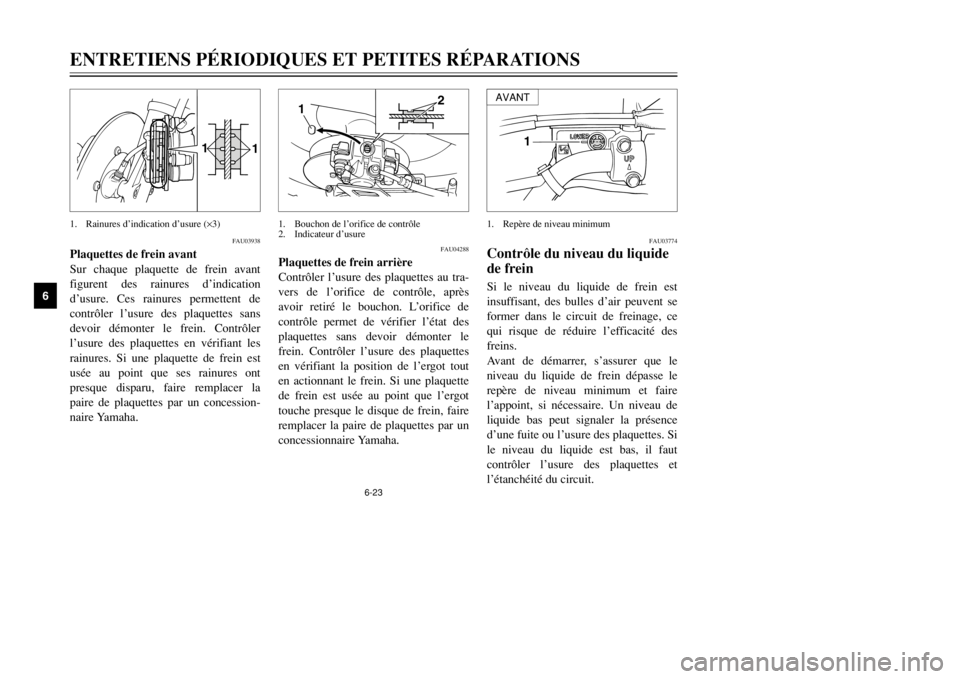

Plaquettes de frein avant
Sur chaque plaquette de frein avant
figurent des rainures d’indication
d’usure. Ces rainures permettent de
contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est
usée au point que ses rainures ont
presque disparu, faire remplacer la
paire de plaquettes par un concession-
naire Yamaha.
1
1
1. Rainures d’indication d’usure (×3)
FAU03774
Contrôle du niveau du liquide
de freinLiquide de frein, contrôle du niveauSi le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent se
former dans le circuit de freinage, ce
qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes. Si
le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et
l’étanchéité du circuit.
1
1. Repère de niveau minimum
FAU04288
Plaquettes de frein arrière
Contrôler l’usure des plaquettes au tra-
vers de l’orifice de contrôle, après
avoir retiré le bouchon. L’orifice de
contrôle permet de vérifier l’état des
plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes
en vérifiant la position de l’ergot tout
en actionnant le frein. Si une plaquette
de frein est usée au point que l’ergot
touche presque le disque de frein, faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1
2
1. Bouchon de l’orifice de contrôle
2. Indicateur d’usure
AVANT
4PT-F7 (French) 7/13/01 4:29 PM Page 60

6-24
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Prendre les précautions suivantes :
8Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
8Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.8Toujours faire l’appoint avec un
liquide de frein du même type que
celui qui se trouve dans le circuit.
Le mélange de liquides différents
risque de provoquer une réaction
chimique nuisible au fonctionne-
ment du frein.
8Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor
lock”.
8Le liquide de frein risque d’atta-
quer les surfaces peintes et le plas-
tique. Toujours essuyer soigneuse-
ment toute trace de liquide
renversé.
8L’usure des plaquettes de frein
entraîne une baisse progressive du
niveau du liquide de frein.
Cependant, si le niveau du liquide
de frein diminue soudainement, il
faut faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU03976
Changement du liquide de
freinLiquide de frein, changementFaire changer le liquide de frein par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et
graissages périodiques. Il convient éga-
lement de faire remplacer les bagues
d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durits de frein aux
fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées
ou qu’elles fuient.
8Bagues d’étanchéité : remplacer
tous les deux ans.
8Durits de frein : remplacer tous les
quatre ans.
1
1. Repère de niveau minimumARRIÈRELiquide de frein recommandé :
DOT 4
4PT-F7 (French) 7/13/01 4:29 PM Page 61

6-25
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00744
Tension de la chaîne de trans-
missionChaîne de transmissionContrôler et, si nécessaire, régler la
tension de la chaîne de transmission
avant chaque départ.
Contrôle de la tension de la chaîne de
transmissionContrôle de la tension1. Placer la moto sur un plan hori-
zontal et veiller à ce qu’elle soit
dressée à la verticale.N.B.:
La moto doit être à la verticale et rien
ne peut peser sur elle lors du contrôle
et du réglage de la tension de la chaîne
de transmission.2. Mettre la boîte de vitesses au point
mort.
FAU01134
Réglage de la tension de la chaîne de
transmissionRéglage de la tension1. Desserrer l’écrou d’axe et la vis du
support d’étrier de frein.
2. Pour tendre la chaîne de transmis-
sion, tourner l’excentrique de
réglage de chaque côté du bras
oscillant dans le sens a. Pour
détendre la chaîne, tourner
l’excentrique de réglage de chaque
côté du bras oscillant dans le sens
b, puis pousser la roue arrière
vers l’avant.
a
b2 1
3
1. Excentrique de réglage
2.Écrou d’axe
3. Vis du support d’étrier de frein
3. Faire tourner la roue arrière en
poussant la moto afin de trouver la
partie la plus tendue de la chaîne,
puis mesurer la tension comme
illustré.
4. Si la tension de la chaîne de trans-
mission est incorrecte, la régler
comme suit.
a
a. Tension de la chaîne de transmission
Tension de la chaîne de
transmission :
30 à 40 mm
4PT-F7 (French) 7/13/01 4:29 PM Page 62

6-26
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
N.B.:
Afin de garantir un alignement de roue
correct, il faut veiller à régler les deux
excentriques de la même façon.
FC000096
fFUne chaîne mal tendue impose des
efforts excessifs au moteur et à
d’autres organes vitaux, et risque de
sauter ou de casser. Pour éviter ce
problème, veiller à ce que la tension
de la chaîne de transmission soit tou-
jours dans les limites spécifiées.3. Serrer l’écrou d’axe et la vis du
support d’étrier de frein aux
couples de serrage spécifiés.2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne
avec un lubrifiant spécial pour
chaîne à joints toriques.
FCA00052
fFNe pas utiliser de l’huile moteur ni
tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui
vont endommager les joints toriques
de la chaîne de transmission.
FAU03006
Lubrification de la chaîne de
transmissionChaîne de transmission, lubrificationIl faut nettoyer et lubrifier la chaîne de
transmission aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques, sinon elle s’usera
rapidement, surtout lors de la conduite
dans les régions humides ou poussié-
reuses. Entretenir la chaîne de trans-
mission comme suit.
FC000097
fFIl faut lubrifier la chaîne de trans-
mission après avoir lavé la moto ou
après avoir roulé sous la pluie.1. Laver la chaîne à l’aide de pétrole
et d’une petite brosse à poils doux.
FCA00053
fFNe pas nettoyer la chaîne de trans-
mission à la vapeur, au jet à forte
pression ou à l’aide de dissolvants
inappropriés, car cela endommage-
rait ses joints toriques.
Couples de serrage :
Écrou d’axe :
105 Nm (10,5 m0kgf)
Vis du support d’étrier de frein :
48 Nm (4,8 m0kgf)
4PT-F7 (French) 7/13/01 4:29 PM Page 63

6-27
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU02962
Contrôle et lubrification des
câblesCâbles, contrôle et lubrificationIl faut contrôler le fonctionnement et
l’état de tous les câbles de commande
avant chaque départ. Il faut en outre
lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est
endommagé ou si son fonctionnement
est dur, le faire contrôler et remplacer,
si nécessaire, par un concessionnaire
Yamaha.
FAU04034
Contrôle et lubrification de la
poignée et du câble des gazPoignée et câble des gaz, contrôle et lubrificationContrôler le fonctionnement de la poi-
gnée des gaz avant chaque départ. Il
convient également de lubrifier ou rem-
placer le câble aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FW000112
XGUne gaine endommagée va empêcher
le bon fonctionnement du câble et
entraînera sa rouille. Remplacer dès
que possible tout câble endommagé
afin d’éviter de créer un état de
conduite dangereux.
Lubrifiant recommandé :
Huile moteur
4PT-F7 (French) 7/13/01 4:29 PM Page 64

6-28
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU03370
Contrôle et lubrification de la
pédale de frein et du sélecteurPédale de frein et sélecteur, contrôle et lubrificationContrôler le fonctionnement de la
pédale de frein et du sélecteur avant
chaque départ et lubrifier les articula-
tions quand nécessaire.
FAU03164
Contrôle et lubrification des
leviers de frein et d’embrayageLeviers de frein et d’embrayage, contrôle et lubrificationContrôler le fonctionnement du levier
de frein et d’embrayage avant chaque
départ et lubrifier les articulations de
levier quand nécessaire.
FAU03165
Contrôle et lubrification de la
béquille latéraleBéquille latérale, contrôle et lubrificationContrôler le fonctionnement de la
béquille latérale avant chaque départ et
lubrifier son articulation et les points
de contact des surfaces métalliques
quand nécessaire.
FW000113
XGSi la béquille latérale ne se déploie et
ne se replie pas en douceur, la faire
contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au
lithium (graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au
lithium (graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au
lithium (graisse universelle)
4PT-F7 (French) 7/13/01 4:29 PM Page 65

6-29
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00790
Lubrification de la suspension
arrièreSuspension arrière, lubrificationLubrifier les articulations de la suspen-
sion arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
1
1
1. Bec graisseur (×2)
Contrôle du fonctionnement
1. Placer la moto sur un plan hori-
zontal et veiller à ce qu’elle soit
dressée à la verticale.
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs
reprises sur le guidon afin de
contrôler si la fourche se compri-
me et se détend en douceur.
FC000098
fFSi la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, répa-
rer par un concessionnaire Yamaha.
FAU02939
Contrôle de la fourcheFourche, contrôleIl faut contrôler l’état et le fonctionne-
ment de la fourche en procédant
comme suit aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle de l’état général
FW000115
XGCaler soigneusement la moto pour
qu’elle ne puisse se renverser.S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.
Lubrifiant recommandé :
Graisse au bisulfure de
molybdène
4PT-F7 (French) 7/13/01 4:29 PM Page 66

6-30
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00794
Contrôle de la directionDirection, contrôleDes roulements de direction usés ou
desserrés peuvent représenter un dan-
ger. Il convient dès lors de vérifier le
fonctionnement de la direction en pro-
cédant comme suit aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
1. Placer une cale sous le moteur afin
de surélever la roue avant.
FW000115
XGCaler soigneusement la moto pour
qu’elle ne puisse se renverser.
FAU01144
Contrôle des roulements de
roueRoulements de roue, contrôleContrôler les roulements de roue avant
et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Si le moyeu de roue
a du jeu ou si la roue ne tourne pas
régulièrement, faire contrôler les roule-
ments de roue par un concessionnaire
Yamaha.
2. Maintenir la base des bras de
fourche et essayer de les déplacer
vers l’avant et l’arrière. Si un jeu
quelconque est ressenti, faire
contrôler et, si nécessaire, réparer
la direction par un concessionnaire
Yamaha.
4PT-F7 (French) 7/13/01 4:29 PM Page 67

6-31
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00800
BatterieBatterieCette moto est équipée d’une batterie
de type étanche et celle-ci ne requiert
aucun entretien. Il n’est donc pas
nécessaire de contrôler le niveau
d’électrolyte ni d’ajouter de l’eau dis-
tillée.
FC000101
fFNe jamais enlever le capuchon
d’étanchéité des éléments de la batte-
rie, sous peine d’endommager la bat-
terie de façon irréversible.
8TENIR TOUTE BATTERIE
HORS DE PORTÉE DES
ENFANTS.
FW000116
XG8L’électrolyte de batterie est
extrêmement toxique, car l’acide
sulfurique qu’il contient peut
causer de graves brûlures. Évi-
ter tout contact d’électrolyte
avec la peau, les yeux ou les
vêtements et toujours se proté-
ger les yeux lors de travaux à
proximité d’une batterie. En cas
de contact avec de l’électrolyte,
effectuer les PREMIERS SOINS
suivants.
9EXTERNE : rincer abondam-
ment à l’eau courante.
9INTERNE : boire beaucoup
d’eau ou de lait et consulter
immédiatement un médecin.
9YEUX : rincer à l’eau cou-
rante pendant 15 minutes et
consulter rapidement un
médecin.
8Les batteries produisent de
l’hydrogène, un gaz inflam-
mable. Éloigner la batterie des
étincelles, flammes, cigarettes,
etc. et toujours veiller à bien
ventiler la pièce où l’on recharge
une batterie, si la charge est
effectuée dans un endroit clos.
4PT-F7 (French) 7/13/01 4:29 PM Page 68

6-32
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Chargement de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que pos-
sible si elle semble être déchargée. Ne
pas oublier qu’une batterie se décharge
plus rapidement si la moto est équipée
d’accessoires électriques.
Conservation de la batterie
1. Quand la moto est remisée pen-
dant un mois ou plus, déposer la
batterie, la recharger complète-
ment et la ranger dans un endroit
frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de
la contrôler au moins une fois par
mois et de la recharger quand
nécessaire.
3. Charger la batterie au maximum
avant de la remonter sur le véhicu-
le.
4. Après avoir remonté la batterie,
toujours veiller à connecter correc-
tement ses câbles aux bornes.
FAU01307
Remplacement du fusibleFusible, remplacementLe support du fusible se situe derrière
le cache A. (Voir les explications rela-
tives à la dépose et à la mise en place
des caches à la page 6-7.)
Si le fusible est grillé, le remplacer
comme suit.
1. Tourner la clé de contact sur
“OFF” et éteindre tous les circuits
électriques.
2. Retirer le fusible grillé et le rem-
placer par un fusible neuf de
l’ampérage spécifié.
1
2
1. Fusible
2. Fusible de rechange
FC000102
fF8Toujours veiller à ce que la bat-
terie soit chargée. Remiser une
batterie déchargée risque de
l’endommager de façon irréver-
sible.
8Utiliser un chargeur spécial à
tension constante pour charger
les batteries étanches (MF).
L’utilisation d’un chargeur de
batterie conventionnel va
endommager la batterie. Si l’on
ne peut se procurer un chargeur
de batterie étanche, il est indis-
pensable de faire charger la bat-
terie par un concessionnaire
Yamaha.
Fusible spécifié :
20 A
4PT-F7 (French) 7/13/01 4:29 PM Page 69
