Page 61 of 136

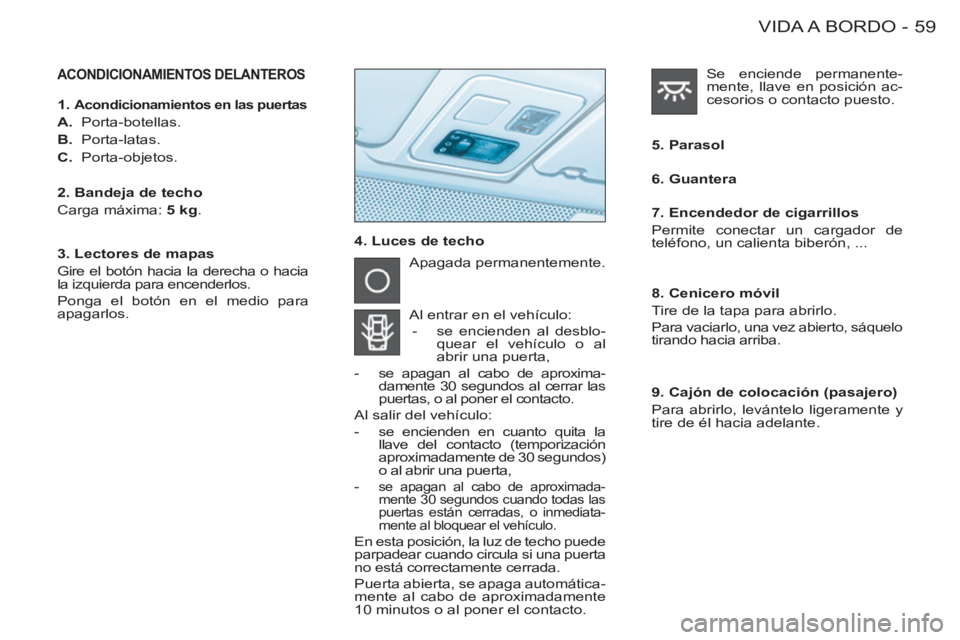

59 VIDA A BORDO-
ACONDICIONAMIENTOS DELANTEROS
4. Luces de techo
5. Parasol
Apagada permanentemente.
Al entrar en el vehículo:
- se encienden al desblo-
quear el vehículo o al
abrir una puerta,
- se apagan al cabo de aproxima-
damente 30 segundos al cerrar las
puertas, o al poner el contacto.
Al salir del vehículo:
- se encienden en cuanto quita la
llave del contacto (temporización
aproximadamente de 30 segundos)
o al abrir una puerta,
-
se apagan al cabo de aproximada-
mente 30 segundos cuando todas las
puertas están cerradas, o inmediata-
mente al bloquear el vehículo.
En esta posición, la luz de techo puede
parpadear cuando circula si una puerta
no está correctamente cerrada.
Puerta abierta, se apaga automática-
mente al cabo de aproximadamente
10 minutos o al poner el contacto. Se enciende permanente-
mente, llave en posición ac-
cesorios o contacto puesto.
1.
Acondicionamientos en las puertas
A.
Porta-botellas.
B.
Porta-latas.
C.
Porta-objetos.
2. Bandeja de techo
Carga máxima: 5 kg
.
3. Lectores de mapas
Gire el botón hacia la derecha o hacia
la izquierda para encenderlos.
Ponga el botón en el medio para
apagarlos.
6. Guantera
7. Encendedor de cigarrillos
Permite conectar un cargador de
teléfono, un calienta biberón, ...
8. Cenicero móvil
Tire de la tapa para abrirlo.
Para vaciarlo, una vez abierto, sáquelo
tirando hacia arriba.
9. Cajón de colocación (pasajero)
Para abrirlo, levántelo ligeramente y
tire de él hacia adelante.
Page 62 of 136

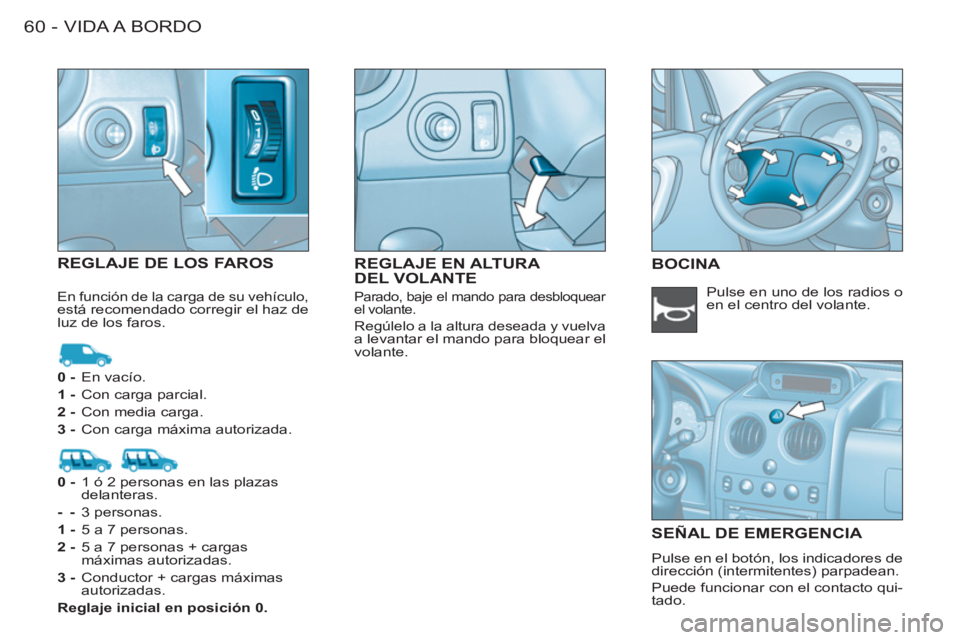

VIDA A BORDO60 -
REGLAJE EN ALTURA DEL VOLANTE REGLAJE DE LOS FAROS
BOCINA
SEÑAL DE EMERGENCIA
Pulse en el botón, los indicadores de
dirección (intermitentes) parpadean.
Puede funcionar con el contacto qui-
tado. Pulse en uno de los radios o
en el centro del volante.
0 -
En vacío.
1 -
Con carga parcial.
2 -
Con media carga.
3 -
Con carga máxima autorizada.
0 -
1 ó 2 personas en las plazas
delanteras.
- -
3 personas.
1 -
5 a 7 personas.
2 -
5 a 7 personas + cargas
máximas autorizadas.
3 -
Conductor + cargas máximas
autorizadas.
Reglaje inicial en posición 0.
En función de la carga de su vehículo,
está recomendado corregir el haz de
luz de los faros.
Parado, baje el mando para desbloquear
el volante.
Regúlelo a la altura deseada y vuelva
a levantar el mando para bloquear el
volante.
Page 63 of 136
61 VIDA A BORDO-
ANILLAS DE ANCLAJE
Le recomendamos que inmo-
vilice la carga fi jándola sóli-
damente con las anillas de
anclaje situadas en el suelo. Utilice las 6 anillas de anclaje situa-
das en el suelo del maletero para
fi jar la carga.
Puede utilizar elementos de sujeción
de la carga adecuados (tabiques a
media altura, rejilla, etc...) suminis-
trados por la red CITROËN.
Page 64 of 136
VIDA A BORDO62 -

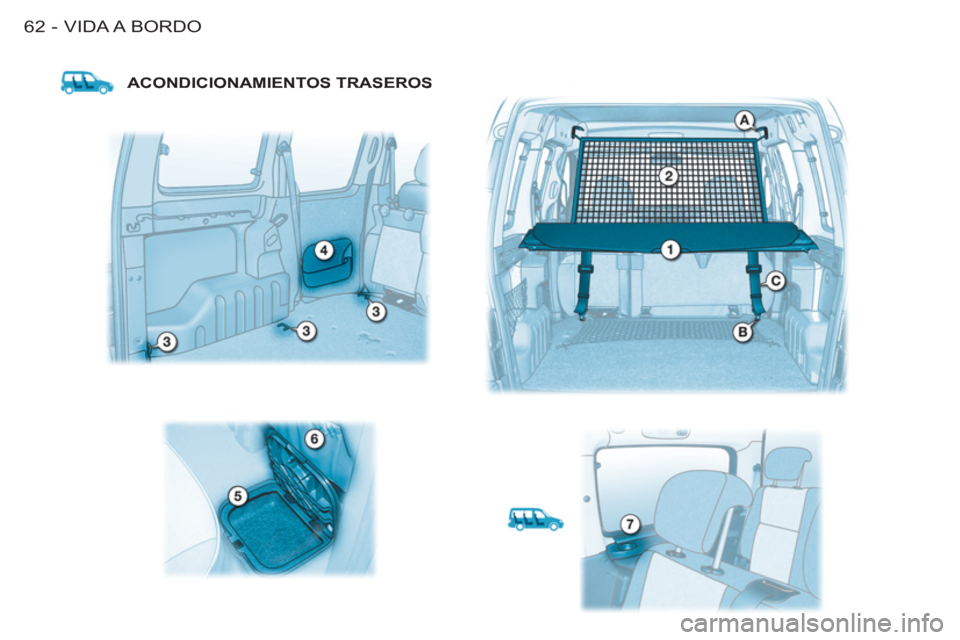

ACONDICIONAMIENTOS TRASEROS
Page 65 of 136

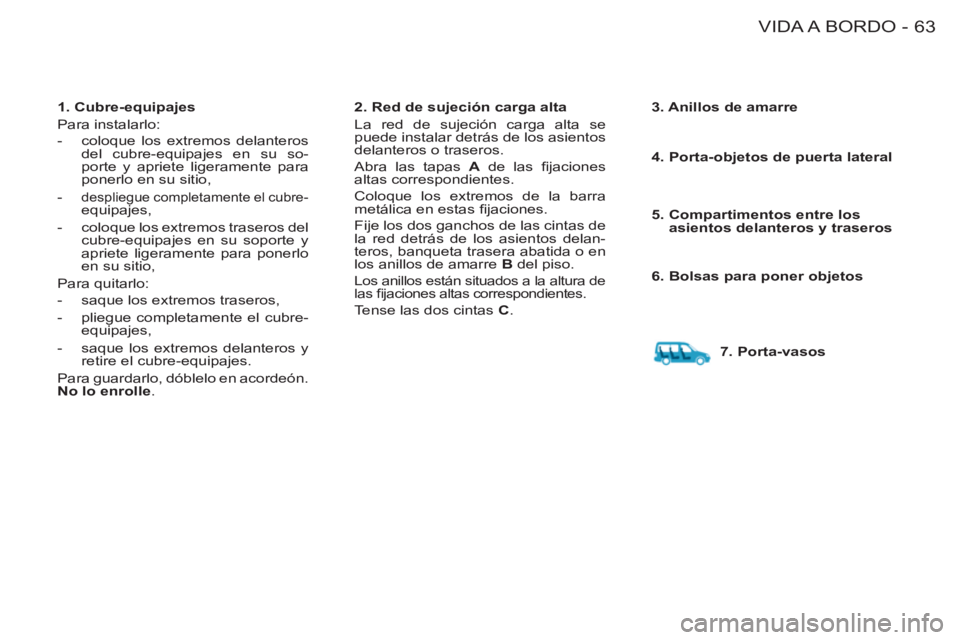

63 VIDA A BORDO-
1. Cubre-equipajes
Para instalarlo:
- coloque los extremos delanteros
del cubre-equipajes en su so-
porte y apriete ligeramente para
ponerlo en su sitio,
-
despliegue completamente el cubre-equipajes,
- coloque los extremos traseros del
cubre-equipajes en su soporte y
apriete ligeramente para ponerlo
en su sitio,
Para quitarlo:
- saque los extremos traseros,
- pliegue completamente el cubre-
equipajes,
- saque los extremos delanteros y
retire el cubre-equipajes.
Para guardarlo, dóblelo en acordeón.
No lo enrolle
.
2. Red de sujeción carga alta
La red de sujeción carga alta se
puede instalar detrás de los asientos
delanteros o traseros.
Abra las tapas A
de las fi jaciones
altas correspondientes.
Coloque los extremos de la barra
metálica en estas fi jaciones.
Fije los dos ganchos de las cintas de
la red detrás de los asientos delan-
teros, banqueta trasera abatida o en
los anillos de amarre B
del piso.
Los anillos están situados a la altura de
las fi jaciones altas correspondientes.
Tense las dos cintas C
.
3. Anillos de amarre
4. Porta-objetos de puerta lateral
5. Compartimentos entre los
asientos delanteros y traseros
6. Bolsas para poner objetos
7. Porta-vasos
Page 66 of 136

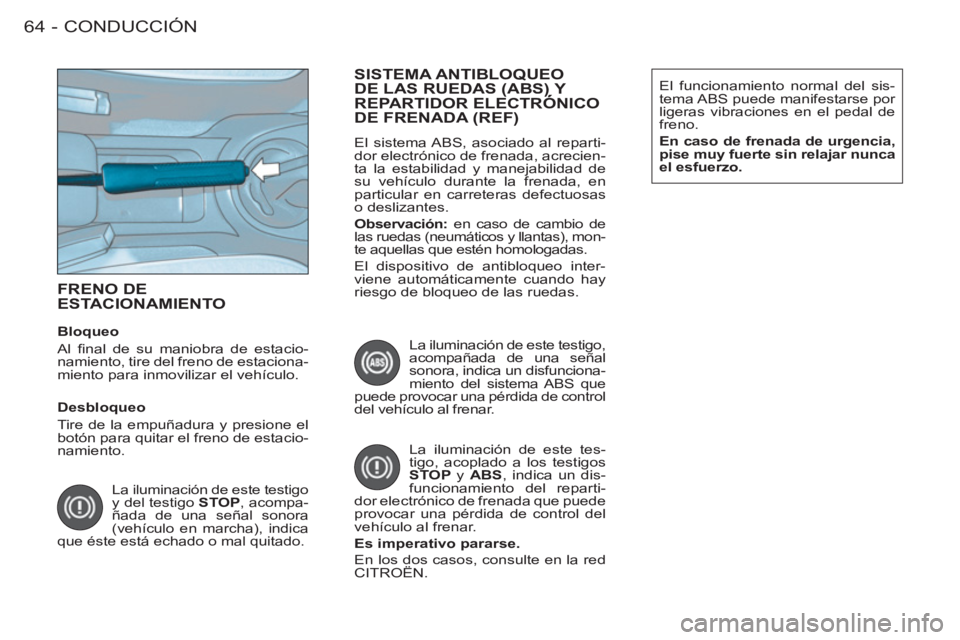

CONDUCCIÓN
64 -
FRENO DEESTACIONAMIENTO
La iluminación de este testigo
y del testigo STOP
, acompa-
ñada de una señal sonora
(vehículo en marcha), indica
que éste está echado o mal quitado.
SISTEMA ANTIBLOQUEO DE LAS RUEDAS (ABS) Y REPARTIDOR ELECTRÓNICO ())
DE FRENADA (REF)
El sistema ABS, asociado al reparti-
dor electrónico de frenada, acrecien-
ta la estabilidad y manejabilidad de
su vehículo durante la frenada, en
particular en carreteras defectuosas
o deslizantes.
Observación:
en caso de cambio de
las ruedas (neumáticos y llantas), mon-
te aquellas que estén homologadas.
El dispositivo de antibloqueo inter-
viene automáticamente cuando hay
riesgo de bloqueo de las ruedas.
La iluminación de este tes-
tigo, acoplado a los testigos
STOP
y ABS
, indica un dis-
funcionamiento del reparti-
dor electrónico de frenada que puede
provocar una pérdida de control del
vehículo al frenar.
Es imperativo pararse.
En los dos casos, consulte en la red
CITROËN. La iluminación de este testigo,
acompañada de una señal
sonora, indica un disfunciona-
miento del sistema ABS que
puede provocar una pérdida de control
del vehículo al frenar. El funcionamiento normal del sis-
tema ABS puede manifestarse por
ligeras vibraciones en el pedal de
freno.
En caso de frenada de urgencia,
pise muy fuerte sin relajar nunca
el esfuerzo.
Desbloqueo
Tire de la empuñadura y presione el
botón para quitar el freno de estacio-
namiento.
Bloqueo
Al fi nal de su maniobra de estacio-
namiento, tire del freno de estaciona-
miento para inmovilizar el vehículo.
Page 67 of 136
65CONDUCCIÓN
-
LIMITADOR DE VELOCIDAD *
El estado de la función aparece en
el combinado según las secuencias
siguientes:
Función seleccionada,
señalización del símbolo
"Limitador de velocidad".
Función desactivada,
última velocidad
programada - OFF
(ejemplo a 107 km/h).
Función activada
(ejemplo a 107 km/h).
Velocidad del vehículo
superior a 107 km/h,
la velocidad programada
señalada parpadea.
Anomalía de
funcionamiento detectada,
OFF - las rayitas
parpadean.
Selección de la función
)
Ponga el botón en la posición
LIMIT
. El limitador está seleccio-
nado pero no está aún activo. La
pantalla indica unas rayitas o la
última velocidad programada.
Programar una velocidad
Esta programación puede efectuarse
sin activar el limitador, pero el motor
debe estar en marcha.
)
Un impulso corto o largo, en la
tecla SET -
, disminuye la velocidad.
)
Un impulso corto o largo, en la te-
cla SET +
, aumenta la velocidad.
Activación/desactivación (off)
Después de haber programado su
velocidad, un primer impulso en esta
tecla activa el limitador y la velocidad
programada sale señalada, un se-
gundo impulso lo desactiva (OFF).
Las manipulaciones deben hacerse
parado con el motor en marcha, o
vehículo circulando.
*
Según versión.
Page 68 of 136
66 -
Sobrepasar la velocidad
programada
Un impulso en el pedal del acele-
rador para sobrepasar la velocidad
programada no será efectivo, salvo
si pisa fuertemente
el pedal y sobre-
pasa el punto de resistencia
.
El limitador se desactiva momentá-
neamente y la velocidad programada
que se queda señalada parpadea.
Parpadeo de la velocidad
Parpadea:
- después de haber forzado el punto
duro del acelerador,
- cuando el limitador no puede im-
pedir el aumento de la velocidad
del vehículo a causa del perfi l de
la carretera o en bajada pronun-
ciada,
- en caso de fuerte aceleración.
El limitador no puede, en
ningún caso, sustituir ni el
respeto del conductor a las
limitaciones de velocidad, ni
su atención, ni su responsa-
bilidad.
El conductor debe estar muy atento
al perfi l de la carretera, a las fuertes
aceleraciones y conservar un perfecto
dominio de su vehículo.
Para evitar cualquier molestia debajo
de los pedales:
- cuide el correcto posicionamiento
de la alfombrilla y de sus fi jaciones,
- nunca ponga más de una alfom-
brilla.
Parada de la función
)
Ponga el botón en la posición 0
ó quite el contacto para parar el
sistema. La última velocidad pro-
gramada se queda memorizada.
Anomalía de funcionamiento
En caso de disfuncionamiento del
limitador, un mensaje aparece en la
pantalla multifunción acompañado
de una señal sonora.
La velocidad programada se borra y
las rayitas parpadean durante unos
segundos.
Consulte en la red CITROËN para
que le revisen el sistema. Para volver a la función limitador, re-
duzca su velocidad a una velocidad
inferior o igual que la velocidad pro-
gramada.
Page 69 of 136
67CONDUCCIÓN
-
REGULADOR DE VELOCIDAD *
El estado de la función sale señalada
en el combinado según las secuencias
siguientes:
Función seleccionada,
señalización del símbolo
"Regulador de velocidad".
Función desactivada,
OFF (ejemplo a 107 km/h).
Función activada
(ejemplo a 107 km/h).
Velocidad del vehículo
superior (ej.: 118 km/h),
la velocidad programada
señalada parpadea.
Anomalía de
funcionamiento detectada,
OFF - las rayitas
parpadean.
Selección de la función
)
Ponga el botón en la posición
CRUISE
. El regulador esta selec-
cionado pero aún no está activo y
no hay ninguna velocidad progra-
mada.
Primera activación/programación
de una velocidad
)
Alcance la velocidad deseada pi-
sando el pedal del acelerador.
)
Pulse la tecla SET -
o SET +
.
La velocidad de consigna está pro-
gramada y el vehículo mantendrá
esta velocidad.
Sobrepasar temporalmente la
velocidad
Es posible acelerar
y circular mo-
mentáneamente a una velocidad
superior a la velocidad programada.
El valor programado parpadea.
Cuando se suelta el pedal de acele-
rador, el vehículo retoma la velocidad
programada. El regulador tiene una pantalla en el
combinado para visualizar la velocidad
de consigna programada. El regulador de velocidad permite
mantener, de manera constante, la
velocidad programada por el con-
ductor.
Para programarla o activarla, la velo-
cidad del vehículo debe ser superior a
40 km/h y por lo menos tener metida
la cuarta velocidad.
Cuando los vehículos están equipa-
dos con el regulador, las funciones
limitador y regulador de velocidad no
se pueden activar al mismo tiempo.
*
Según versión.
Page 70 of 136
CONDUCCIÓN
68 -
A la hora de modifi car la
velocidad de consigna pro-
gramada con un impulso
mantenido, preste atención
ya que la velocidad puede
aumentar o disminuir rápida-
mente.
No utilice el regulador de velocidad en
carretera deslizante o en circulación
densa.
En caso de bajada pronunciada, el
regulador de velocidad no podrá im-
pedir que el vehículo sobrepase la
velocidad programada.
El regulador no puede, en ningún
caso, sustituir ni el respeto del con-
ductor a las limitaciones de velocidad,
ni su atención, ni su responsabilidad.
Le recomendamos que deje los pies
cerca de los pedales.
Para evitar cualquier molestia debajo
de los pedales:
- cuide el correcto posicionamiento
de la alfombrilla y de sus fi jaciones,
- nunca ponga más de una alfom-
brilla.
Desactivación (off)
)
Pulse esta tecla o pise el pedal
de freno o de embrague.
Modifi cación de la velocidad de
consigna programada
Una vez que salga la velocidad se-
ñalada:
)
pulse la tecla SET +
para aumentarla.
)
pulse la tecla SET -
para dismi-
nuirla.
Reactivación
)
Después de la neutralización de
la regulación, pulse esta tecla.
Su vehículo recupera la última velo-
cidad programada.
O puede, igualmente, retomar el pro-
cedimiento de la "primera activación".
Parada de la función
)
Ponga el botón en la posición 0
ó quite el contacto para detenerlo
todo.
Anomalía de funcionamiento
En caso de disfuncionamiento del
regulador, un mensaje sale señalado
en la pantalla multifunción acompa-
ñado de una señal sonora.
La velocidad programada se borra y
las rayitas parpadean durante unos
segundos.
Consulte en la red CITROËN para
que le revisen el sistema.
Anulación de la velocidad de
consigna programada
Al parar el vehículo, y después de
quitar el contacto, el sistema ya no
memoriza ninguna velocidad
