Page 71 of 312

69
C3Picasso_pl_Chap04_ouverture_ed01-2014

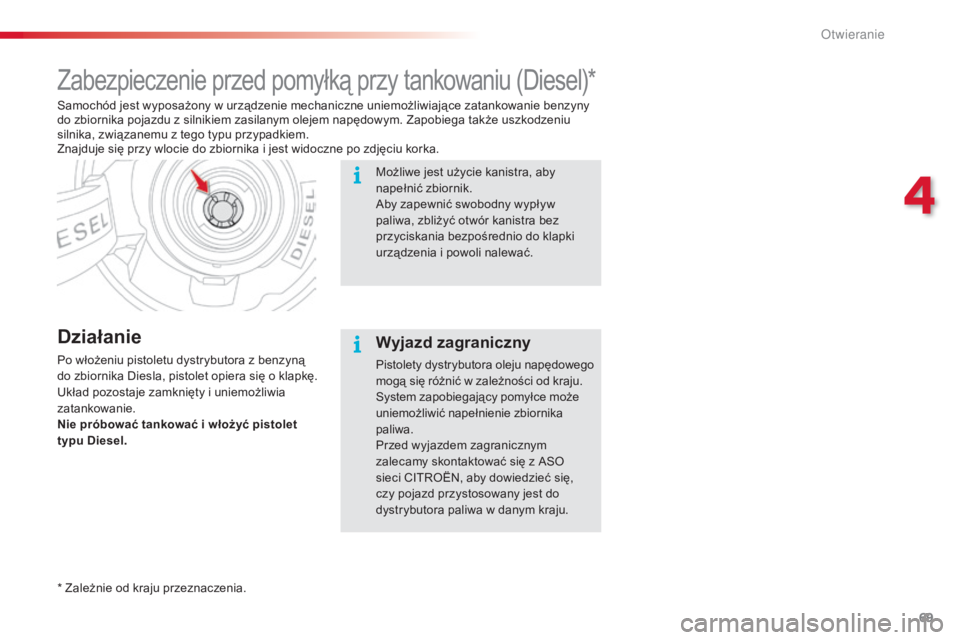

Zabezpieczenie przed pomyłką przy tankowaniu (Diesel)*
Działanie
Po włożeniu pistoletu dystrybutora z benzyną
do zbiornika Diesla, pistolet opiera siÄ™ o klapkÄ™.
uk
ład pozostaje zamknięty i uniemożliwia
zatankowanie.
Nie próbować tankować i włożyć pistolet
typu Diesel .
* Zależnie od kraju przeznaczenia. Możliwe jest użycie kanistra, aby
napełnić zbiornik.
ab
y zapewnić swobodny wypływ
paliwa, zbliżyć otwór kanistra bez
przyciskania bezpośrednio do klapki
urządzenia i powoli nalewać.Wyjazd zagraniczny
Pistolety dystrybutora oleju napędowego
mogą się różnić w zależności od kraju.
sy
stem zapobiegający pomyłce może
uniemożliwić napełnienie zbiornika
paliwa.
Przed wyjazdem zagranicznym
zalecamy skontaktować się z
aso
sieci
c
It
ro
Ën, a
by dowiedzieć się,
czy pojazd przystosowany jest do
dystrybutora paliwa w danym kraju.
sa
mochód jest wyposażony w urządzenie mechaniczne uniemożliwiające zatankowanie benzyny
do zbiornika pojazdu z silnikiem zasilanym olejem napędowym. Zapobiega także uszkodzeniu
silnika, zwiÄ…zanemu z tego typu przypadkiem.
Znajduje się przy wlocie do zbiornika i jest widoczne po zdjęciu korka.
4
Otwieranie
Page 72 of 312

70
c3Picasso_pl_ chap05_visibilite_ed01-2014

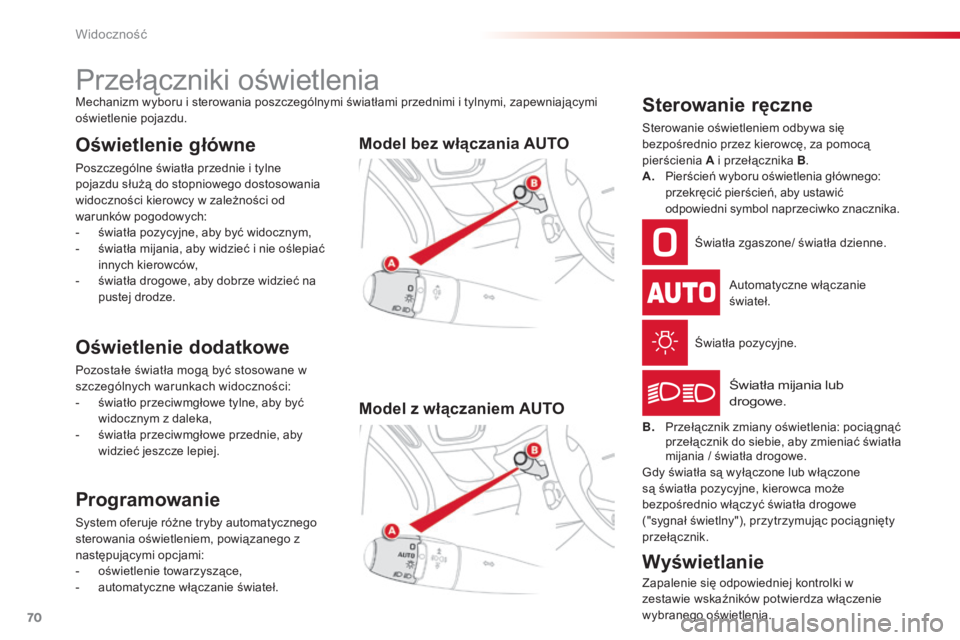

Przełączniki oświetleniaMechanizm wyboru i sterowania poszczególnymi światłami przednimi i tylnymi, zapewniającymi
oświetlenie pojazdu.
Oświetlenie główne
Poszczególne światła przednie i tylne
pojazdu służą do stopniowego dostosowania
widoczności kierowcy w zależności od
warunków pogodowych:
-
Å›
wiatła pozycyjne, aby być widocznym,
-
Å›
wiatła mijania, aby widzieć i nie oślepiać
innych kierowców,
-
Å›
wiatła drogowe, aby dobrze widzieć na
pustej drodze.
Oświetlenie dodatkowe
Pozostałe światła mogą być stosowane w
szczególnych warunkach widoczności:
-
Å›
wiatło przeciwmgłowe tylne, aby być
widocznym z daleka,
-
Å›
wiatła przeciwmgłowe przednie, aby
widzieć jeszcze lepiej.
Programowanie
system oferuje różne tryby automatycznego
sterowania oświetleniem, powiązanego z
następującymi opcjami:
-
o
świetlenie towarzyszące,
-
a
utomatyczne włączanie świateł.
Model bez włączania AUTO
Model z włączaniem AUTO
automatyczne włączanie
świateł.
Sterowanie ręczne
sterowanie oświetleniem odbywa się
bezpośrednio przez kierowcę, za pomocą
pierścienia A i przełącznika B .
A.
P
ierścień wyboru oświetlenia głównego:
przekręcić pierścień, aby ustawić
odpowiedni symbol naprzeciwko znacznika.
Światła zgaszone/ światła dzienne.
Światła pozycyjne.
B.
P
rzełącznik zmiany oświetlenia: pocią gnąć
przełącznik do siebie, aby zmieniać światła
mijania / światła drogowe.
gd
y światła są wyłączone lub włączone
są światła pozycyjne, kierowca może
bezpośrednio włączyć światła drogowe
("sygnał świetlny"), przytrzymując pocią gnięty
przełącznik.
Światła mijania lub
drogowe.
Wyświetlanie
Zapalenie siÄ™ odpowiedniej kontrolki w
zestawie wskaźników potwierdza włączenie
wybranego oświetlenia.
Widoczność
Page 73 of 312

71
c3Picasso_pl_ chap05_visibilite_ed01-2014

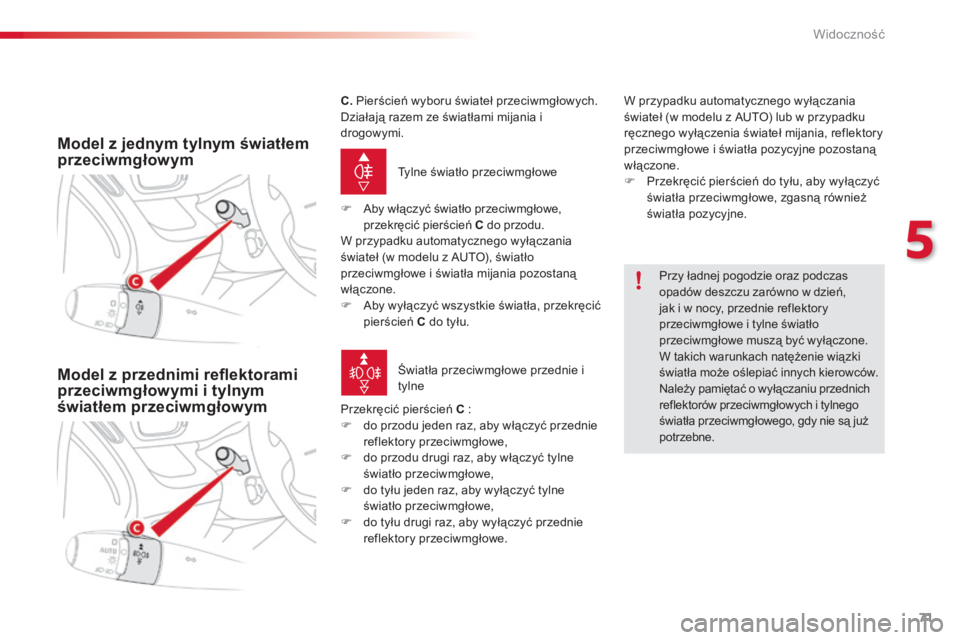

Model z jednym tylnym światłem
przeciwmgłowym
tylne światło przeciwmgłowe
F
a
b
y włączyć światło przeciwmgłowe,
przekręcić pierścień C do przodu.
W przypadku automatycznego wyłączania
świateł (w modelu z
auto
)
, światło
przeciwmgłowe i światła mijania pozostaną
włączone.
F
a
b
y wyłączyć wszystkie światła, przekręcić
pierścień C do tyłu.
Model z przednimi reflektorami
przeciwmgłowymi i tylnym
światłem przeciwmgłowymŚwiatła przeciwmgłowe przednie i
tylne
Przekręcić pierścień C :
F
d
o przodu jeden raz, aby włączyć przednie
reflektory przeciwmgłowe,
F
d
o przodu drugi raz, aby włączyć tylne
światło przeciwmgłowe,
F
d
o tyłu jeden raz, aby wyłączyć tylne
światło przeciwmgłowe,
F
d
o tyłu drugi raz, aby wyłączyć przednie
reflektory przeciwmgłowe.
C.
P
ierścień wyboru świateł przeciwmgłowych.
Działają razem ze światłami mijania i
drogowymi. W przypadku automatycznego wyłączania
świateł (w modelu z auto
) l
ub w przypadku
ręcznego wyłączenia świateł mijania, reflektory
przeciwmgłowe i światła pozycyjne pozostaną
włączone.
F
P
rzekręcić pierścień do tyłu, aby wyłączyć
światła przeciwmgłowe, zgasną również
światła pozycyjne.
Przy ładnej pogodzie oraz podczas
opadów deszczu zarówno w dzień,
jak i w nocy, przednie reflektory
przeciwmgłowe i tylne światło
przeciwmgłowe muszą być wyłączone.
W takich warunkach natężenie wiązki
światła może oślepiać innych kierowców.
na
leży pamiętać o wyłączaniu przednich
reflektorów przeciwmgłowych i tylnego
światła przeciwmgłowego, gdy nie są już
potrzebne.
5
Widoczność
Page 74 of 312

72
c3Picasso_pl_ chap05_visibilite_ed01-2014

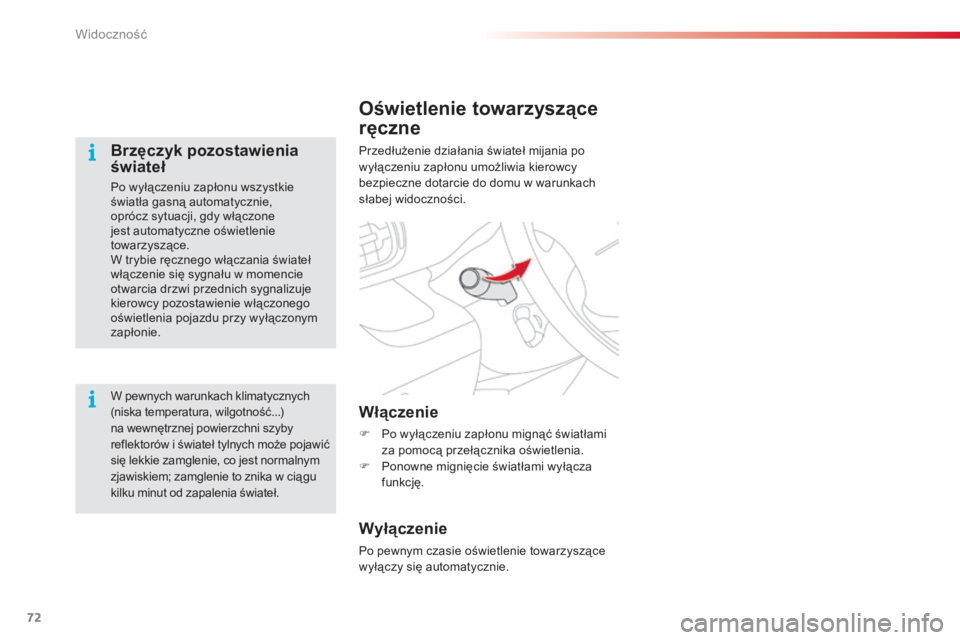

Oświetlenie towarzyszące
ręczne
Przedłużenie działania świateł mijania po
wyłączeniu zapłonu umożliwia kierowcy
bezpieczne dotarcie do domu w warunkach
słabej widoczności.
Włączenie
F Po wyłączeniu zapłonu mignąć światłami
za pomocą przełącznika oświetlenia.
F
P
onowne mignięcie światłami wyłącza
funkcjÄ™.
Wyłączenie
Po pewnym czasie oświetlenie towarzyszące
wyłączy się automatycznie.
Brzęczyk pozostawienia
świateł
Po wyłączeniu zapłonu wszystkie
światła gasną automatycznie,
oprócz sytuacji, gdy włączone
jest automatyczne oświetlenie
towarzyszÄ…ce.
W trybie ręcznego włączania świateł
włączenie się sygnału w momencie
otwarcia drzwi przednich sygnalizuje
kierowcy pozostawienie włączonego
oświetlenia pojazdu przy wyłączonym
zapłonie.
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić
siÄ™ lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w ciÄ… gu
kilku minut od zapalenia świateł.
Widoczność
Page 75 of 312

73
c3Picasso_pl_ chap05_visibilite_ed01-2014

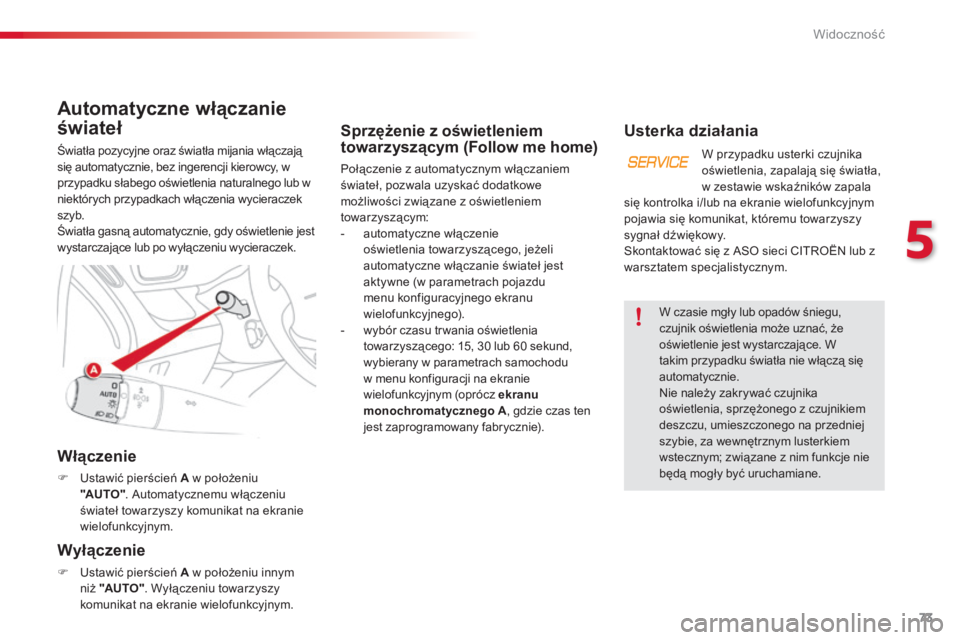

Sprzężenie z oświetleniem
towarzyszÄ…cym (Follow me home)
Połączenie z automatycznym włączaniem
świateł, pozwala uzyskać dodatkowe
możliwości związane z oświetleniem
towarzyszÄ…cym:
-
a
utomatyczne włączenie
oświetlenia towarzyszącego, jeżeli
automatyczne włączanie świateł jest
aktywne (w parametrach pojazdu
menu konfiguracyjnego ekranu
wielofunkcyjnego).
-
w
ybór czasu tr wania oświetlenia
towarzyszÄ…cego: 15, 30
lub 60 sekund,
wybierany w parametrach samochodu
w menu konfiguracji na ekranie
wielofunkcyjnym (oprócz ekranu
monochromatycznego A , gdzie czas ten
jest zaprogramowany fabrycznie).
Usterka działania
W przypadku usterki czujnika
oświetlenia, zapalają się światła,
w zestawie wskaźników zapala
siÄ™ kontrolka i/lub na ekranie wielofunkcyjnym
pojawia się komunikat, któremu towarzyszy
sygnał dźwiękowy.
sk
ontaktować się z aso sieci c
It
ro
Ën
lub z
warsztatem specjalistycznym.
W czasie mgły lub opadów śniegu,
czujnik oświetlenia może uznać, że
oświetlenie jest wystarczające. W
takim przypadku światła nie włączą się
automatycznie.
ni
e należy zakrywać czujnika
oświetlenia, sprzężonego z czujnikiem
deszczu, umieszczonego na przedniej
szybie, za wewnętrznym lusterkiem
wstecznym; zwiÄ…zane z nim funkcje nie
będą mogły być uruchamiane.
Automatyczne włączanie
świateł
Światła pozycyjne oraz światła mijania włączają
siÄ™ automatycznie, bez ingerencji kierowcy, w
przypadku słabego oświetlenia naturalnego lub w
niektórych przypadkach włączenia wycieraczek
szyb.
Światła gasną automatycznie, gdy oświetlenie jest
wystarczające lub po wyłączeniu wycieraczek.
Włączenie
F ustawić pierścień A w położeniu "AUTO" .
au tomatycznemu włączeniu
świateł towarzyszy komunikat na ekranie
wielofunkcyjnym.
Wyłączenie
F ustawić pierścień A w położeniu innym niż "AUTO" . Wyłączeniu towarzyszy
komunikat na ekranie wielofunkcyjnym.
5
Widoczność
Page 76 of 312

74
c3Picasso_pl_ chap05_visibilite_ed01-2014

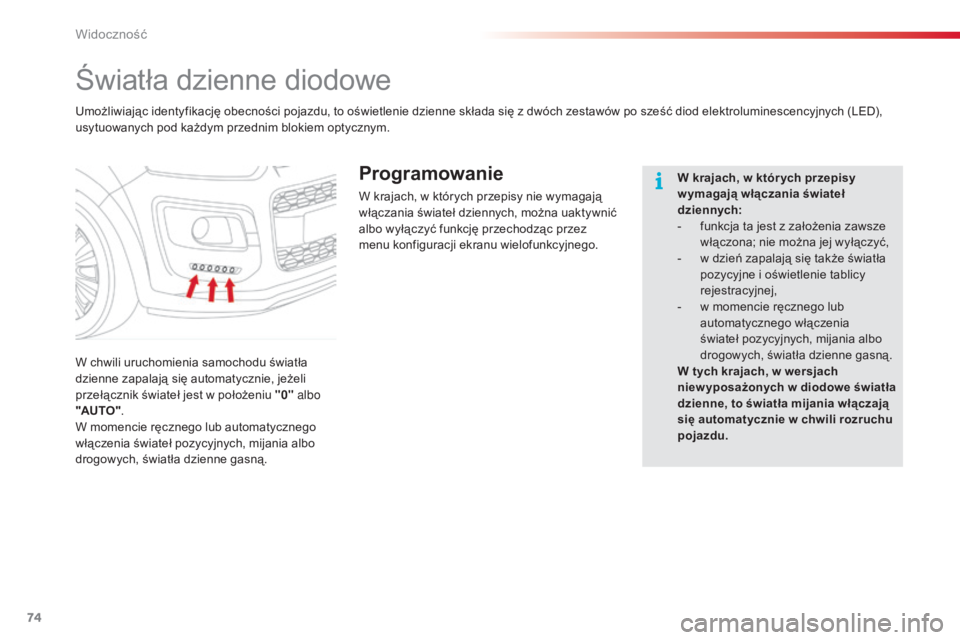

Światła dzienne diodowe
W chwili uruchomienia samochodu światła
dzienne zapalają się automatycznie, jeżeli
przełącznik świateł jest w położeniu "0" albo
"AUTO" .
W momencie ręcznego lub automatycznego
włączenia świateł pozycyjnych, mijania albo
drogowych, światła dzienne gasną.
Programowanie
W krajach, w których przepisy nie wymagają
włączania świateł dziennych, można uaktywnić
albo wyłączyć funkcję przechodząc przez
menu konfiguracji ekranu wielofunkcyjnego. W krajach, w któr ych przepisy
w ymagają włączania świateł
dziennych:
-
f
unkcja ta jest z założenia zawsze
włączona; nie można jej wyłączyć,
-
w d
zień zapalają się także światła
pozycyjne i oświetlenie tablicy
rejestracyjnej,
-
w m
omencie ręcznego lub
automatycznego włączenia
świateł pozycyjnych, mijania albo
drogowych, światła dzienne gasną.
W tych krajach, w wersjach
niew yposażonych w diodowe światła
dzienne, to światła mijania włączają
siÄ™ automatycznie w chwili rozruchu
pojazdu.
um
ożliwiając identyfikację obecności pojazdu, to oświetlenie dzienne składa się z dwóch zestawów po sześć diod elektroluminescencyjnych (LED),
usytuowanych pod każdym przednim blokiem optycznym.
Widoczność
Page 77 of 312

75
c3Picasso_pl_ chap05_visibilite_ed01-2014

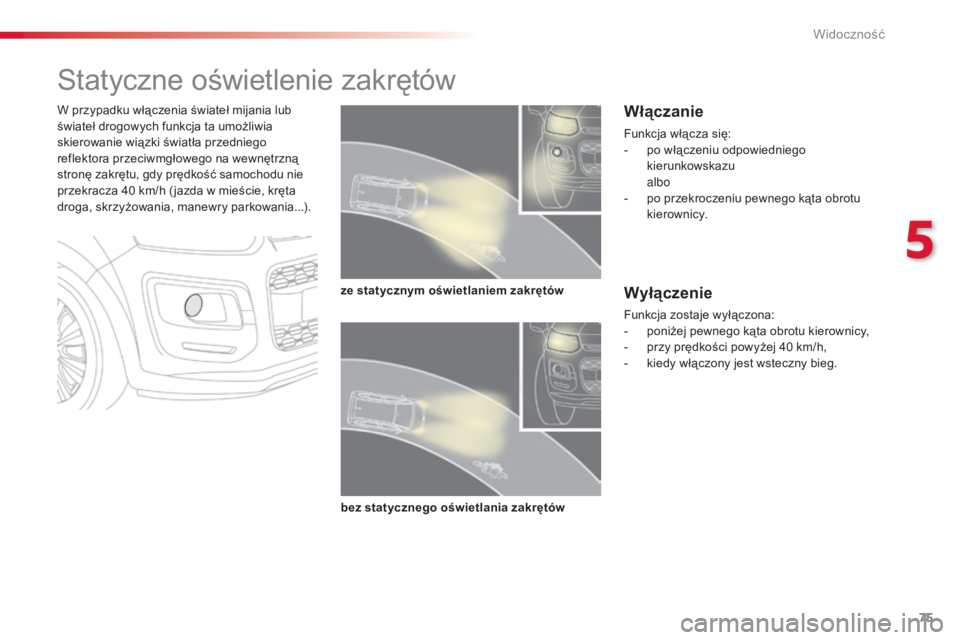

statyczne oświetlenie zakrętów
W przypadku włączenia świateł mijania lub
świateł drogowych funkcja ta umożliwia
skierowanie wiązki światła przedniego
reflektora przeciwmgłowego na wewnętrzną
stronę zakrętu, gdy prędkość samochodu nie
przekracza 40
km/h ( jazda w mieście, kręta
droga, skrzyżowania, manewry parkowania...).
ze statycznym oświetlaniem zakrętów
bez statycznego oświetlania zakrętówWłączanie
Funkcja włącza się:
- p o włączeniu odpowiedniego
kierunkowskazu
albo
-
p
o przekroczeniu pewnego kÄ…ta obrotu
kierownicy.
Wyłączenie
Funkcja zostaje wyłączona:
- p oniżej pewnego kąta obrotu kierownicy,
-
p
rzy prędkości powyżej 40 km/h,
-
k
iedy włączony jest wsteczny bieg.
5
Widoczność
Page 78 of 312

76
c3Picasso_pl_ chap05_visibilite_ed01-2014

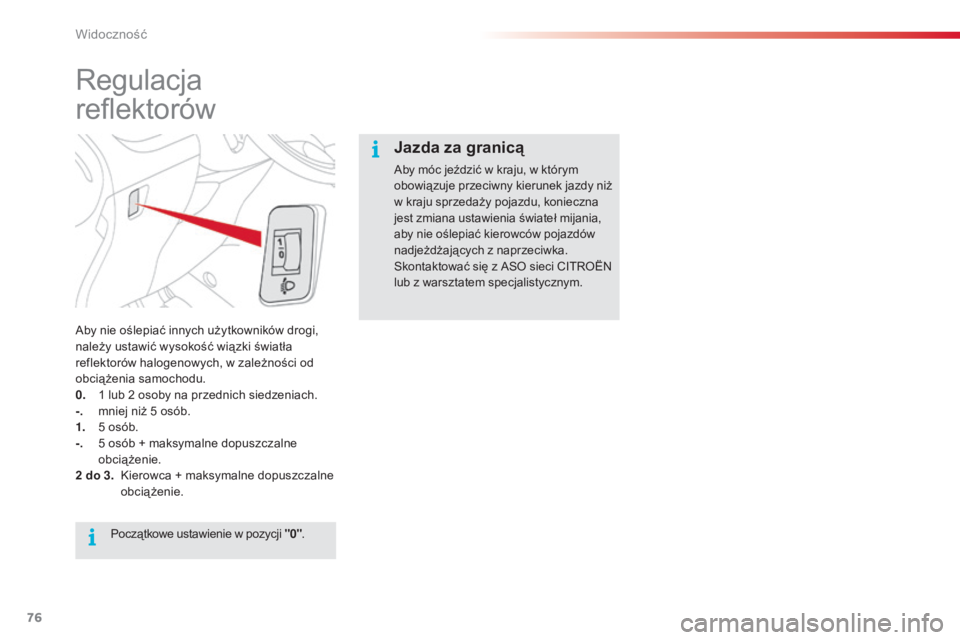

regulacja
reflektorów
aby nie oślepiać innych użytkowników drogi,
należy ustawić wysokość wiązki światła
reflektorów halogenowych, w zależności od
obciążenia samochodu.
0.
1
lub 2 osoby na przednich siedzeniach.
-.
m
niej niż 5 osób.
1.
5
osób.
-.
5
osób + maksymalne dopuszczalne
obciążenie.
2
do 3.
k
i
erowca + maksymalne dopuszczalne
obciążenie.
PoczÄ…tkowe ustawienie w pozycji "0" .
Jazda za granicÄ…
aby móc jeździć w kraju, w którym
obowiązuje przeciwny kierunek jazdy niż
w kraju sprzedaży pojazdu, konieczna
jest zmiana ustawienia świateł mijania,
aby nie oślepiać kierowców pojazdów
nadjeżdżających z naprzeciwka.
sk
ontaktować się z aso sieci c
It
ro
Ën
l
ub z warsztatem specjalistycznym.
Widoczność
Page 79 of 312

77
c3Picasso_pl_ chap05_visibilite_ed01-2014

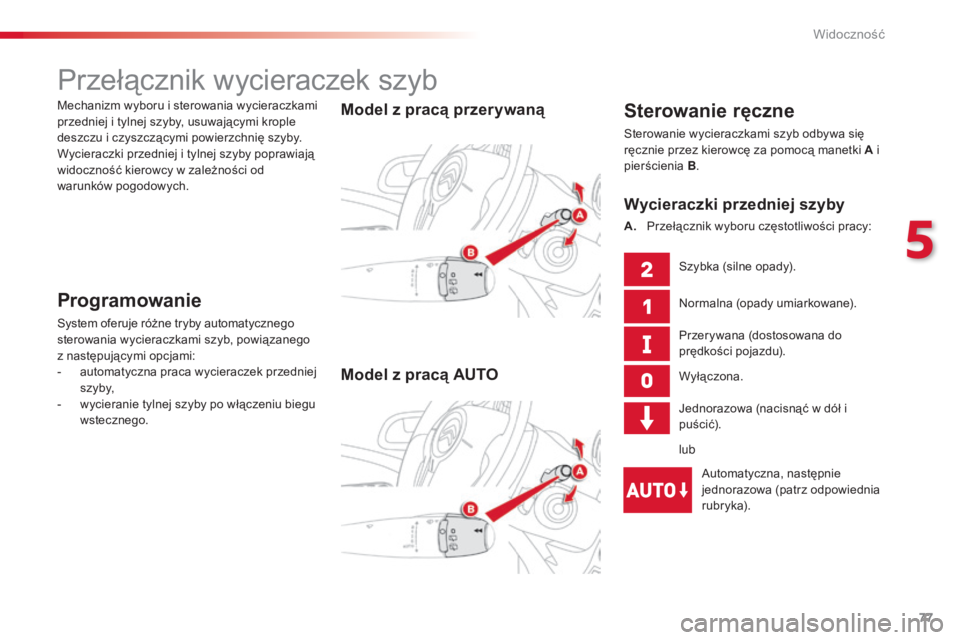

Przełącznik wycieraczek szyb
Sterowanie ręczne
sterowanie wycieraczkami szyb odbywa siÄ™
ręcznie przez kierowcę za pomocą manetki A i
pierścienia B.
Model z pracÄ… przerywanÄ…
Model z pracÄ… AUTO
szybka (silne opady).
no
rmalna (opady umiarkowane).
Przerywana (dostosowana do
prędkości pojazdu).
au
tomatyczna, następnie
jednorazowa (patrz odpowiednia
r ubr y ka).
Wyłączona.
je
dnorazowa (nacisnąć w dół i
puścić).
Programowanie
system oferuje różne tryby automatycznego
sterowania wycieraczkami szyb, powiÄ…zanego
z następującymi opcjami:
-
a
utomatyczna praca wycieraczek przedniej
s z y by,
-
w
ycieranie tylnej szyby po włączeniu biegu
wstecznego.
Wycieraczki przedniej szyby
A. Przełącznik wyboru częstotliwości pracy:
lub
Mechanizm wyboru i sterowania wycieraczkami
przedniej i tylnej szyby, usuwajÄ…cymi krople
deszczu i czyszczÄ…cymi powierzchniÄ™ szyby.
Wycieraczki przedniej i tylnej szyby poprawiajÄ…
widoczność kierowcy w zależności od
warunków pogodowych.
5
Widoczność
Page 80 of 312

78
c3Picasso_pl_ chap05_visibilite_ed01-2014
Spryskiwacz przedniej szyby
Pocią gnąć dźwignię do siebie. sp
ryskiwacz szyby oraz wycieraczki szyby
działają przez pewien czas.

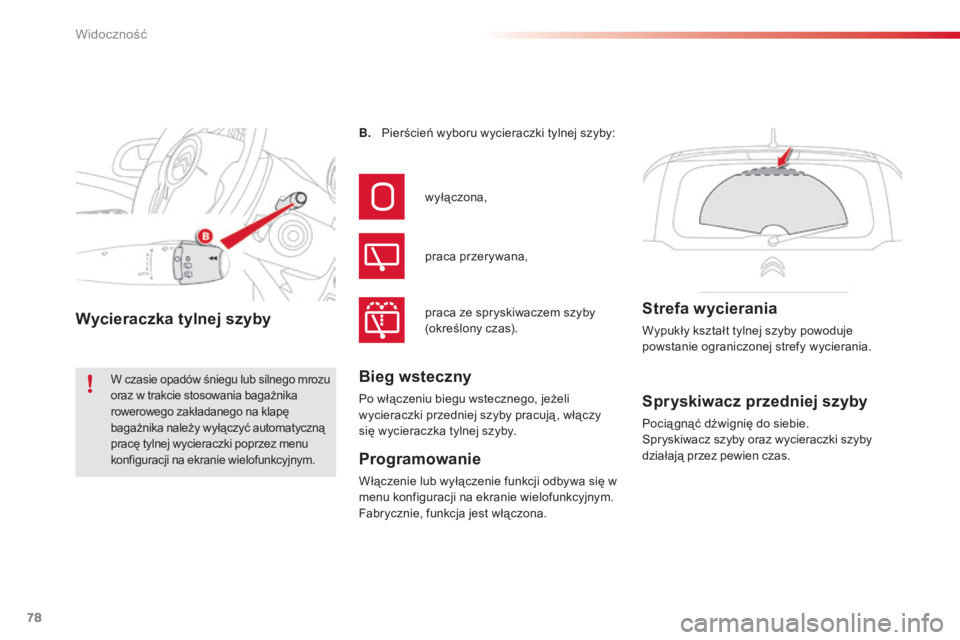

B.
P
ierścień wyboru wycieraczki tylnej szyby:
wyłączona,
praca przerywana,
praca ze spryskiwaczem szyby
(określony czas).
Bieg wsteczny
Po włączeniu biegu wstecznego, jeżeli
wycieraczki przedniej szyby pracują , włączy
siÄ™ wycieraczka tylnej szyby.
Programowanie
Włączenie lub wyłączenie funkcji odbywa się w
menu konfiguracji na ekranie wielofunkcyjnym.
Fabrycznie, funkcja jest włączona.
Wycieraczka tylnej szyby Strefa wycieraniaWypukły kształt tylnej szyby powoduje
powstanie ograniczonej strefy wycierania.
W czasie opadów śniegu lub silnego mrozu
oraz w trakcie stosowania bagażnika
rowerowego zakładanego na klapę
bagażnika należy wyłączyć automatyczną
pracÄ™ tylnej wycieraczki poprzez menu
konfiguracji na ekranie wielofunkcyjnym.
Widoczność
