CITROEN JUMPER 2015 Manual do condutor (in Portuguese)

89
4
TECNOLOGIA
a BORDO
Dados do veículo
JUMPER-PAPIER_PT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
Utilizando o botão TRIP , situado na
extremidade do comando do limpa-vidros,
terá acesso às seguintes informações:
- Autonomia
Indica o número de quilómetros que ainda se podem percorrer com o
combustível que resta no depósito em
função do consumo médio dos últimos
quilómetros percorridos. - Velocidade média A

É a velocidade média calculada desde a última reposição a zeros do computador
(ignição ligada).
- Duração da viagem A
Indica o tempo acumulado desde a última reposição a zeros do computador.
- Distância A

Indica a distância percorrida desde a última reposição a zeros do computador.
- Consumo médio A
É a quantidade média de combustível consumido desde a última reposição a
zeros do computador.
- Consumo instantâneo A
É a quantidade média de combustível consumido no espaço de
alguns segundos.

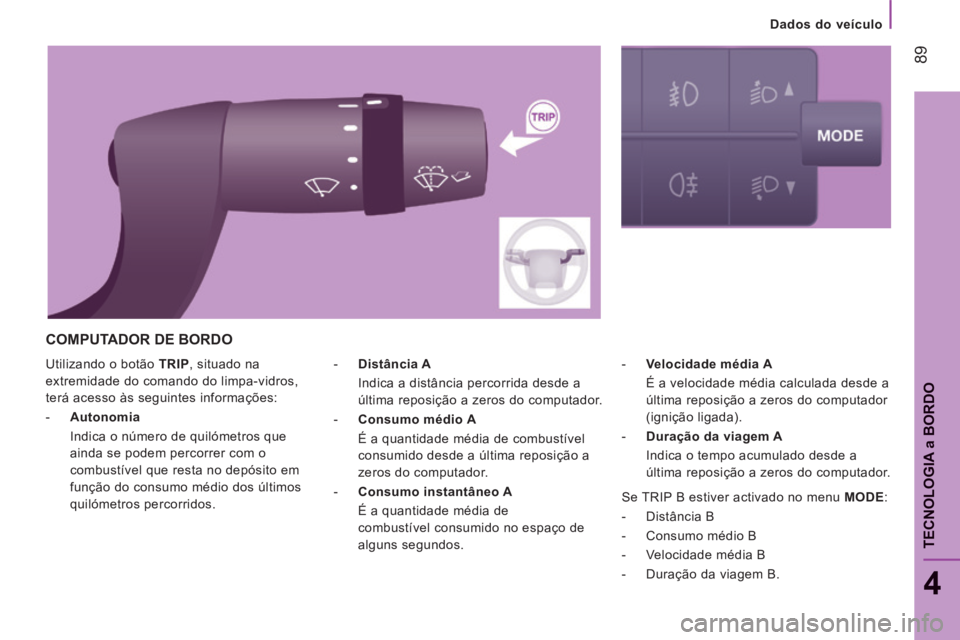

COMPUTADOR DE BORDO
Se TRIP B estiver activado no menu MODE :
- Distância B
- Consumo médio B
- Velocidade média B
- Duração da viagem B.

90
Dados do veículo
JUMPER-PAPIER_PT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
CRONOTAQUÍGRAFO
Se o seu veículo tiver este equipamento,
permite guardar no aparelho e num cartão
inserido todos os dados relativos ao veículo.
Exemplo: no início de cada trajecto ou de
mudança de equipamento. Quando o cartão é inserido, todos os dados
podem ser:
- apresentados no ecrã do cronotaquígrafo,
- impressos,
- transferidos para os suportes de
armazenamento externos através de uma
interface. Para mais informações, consultar os
documentos fornecidos pelo fabricante do
cronotaquígrafo.
Se o seu veículo está equipado com
um cronotaquígrafo, recomenda-se que
desligue o terminal (-) da bateria (situada
debaixo do piso do lado direito, dentro
da cabina), aquando de uma paragem
prolongada do veículo por mais de 5 dias.

Ajuda ao estacionamenrto
91
4
TECNOLOGIA
a BORDO
JUMPER-PAPIER_PT_CHAP04_TECHNOLOGIE A BORD_ED01-2014

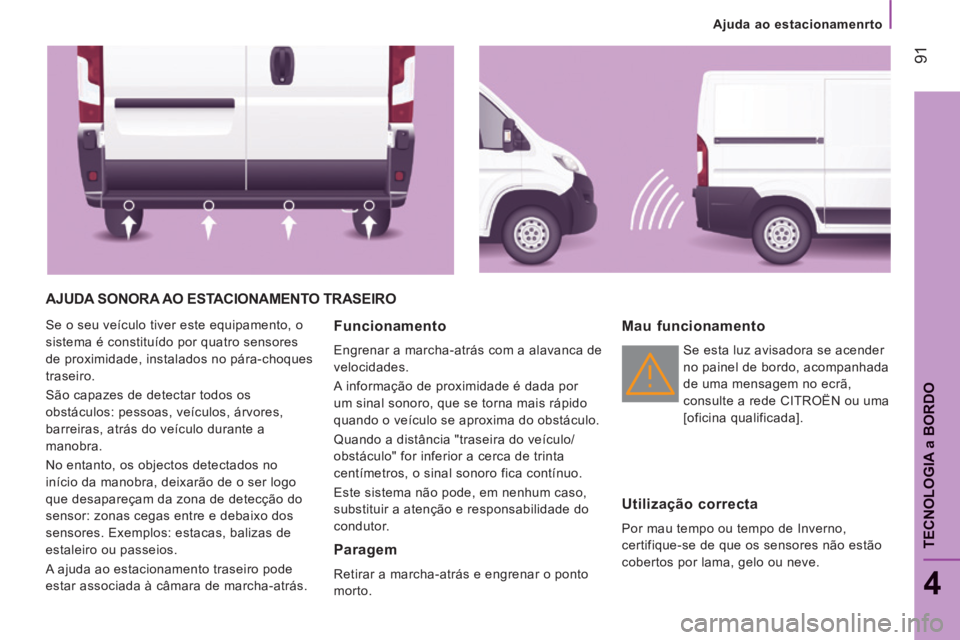

AJUDA SONORA AO ESTACIONAMENTO TRASEIRO
Se o seu veículo tiver este equipamento, o
sistema é constituído por quatro sensores
de proximidade, instalados no pára-choques
traseiro.
São capazes de detectar todos os
obstáculos: pessoas, veículos, árvores,
barreiras, atrás do veículo durante a
manobra.
No entanto, os objectos detectados no
início da manobra, deixarão de o ser logo
que desapareçam da zona de detecção do
sensor: zonas cegas entre e debaixo dos
sensores. Exemplos: estacas, balizas de
estaleiro ou passeios.
A ajuda ao estacionamento traseiro pode
estar associada à câmara de marcha-atrás. Funcionamento
Engrenar a marcha-atrás com a alavanca de
velocidades.
A informação de proximidade é dada por
um sinal sonoro, que se torna mais rápido
quando o veículo se aproxima do obstáculo.
Quando a distância "traseira do veículo/
obstáculo" for inferior a cerca de trinta
centímetros, o sinal sonoro fica contínuo.
Este sistema não pode, em nenhum caso,
substituir a atenção e responsabilidade do
condutor.
Paragem
Retirar a marcha-atrás e engrenar o ponto
morto.
Mau funcionamento
Se esta luz avisadora se acender
no painel de bordo, acompanhada
de uma mensagem no ecrã,
consulte a rede CITROËN ou uma
[oficina qualificada].
Utilização correcta
Por mau tempo ou tempo de Inverno,
certifique-se de que os sensores não estão
cobertos por lama, gelo ou neve.

Ajuda ao estacionamenrto
92
JUMPER-PAPIER_PT_CHAP04_TECHNOLOGIE A BORD_ED01-2014

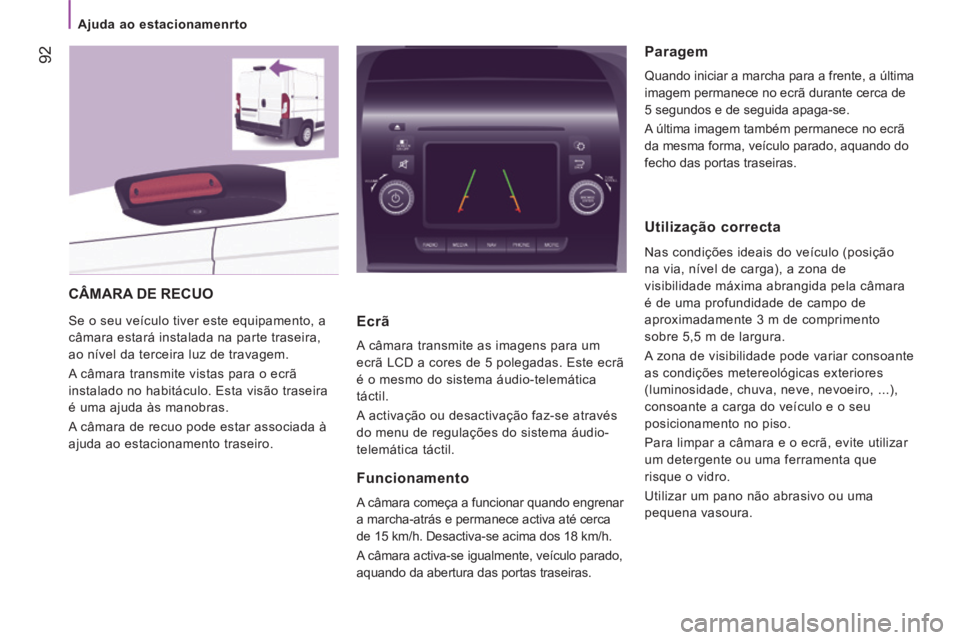

CÂMARA DE RECUO
Se o seu veículo tiver este equipamento, a
câmara estará instalada na parte traseira,
ao nível da terceira luz de travagem.
A câmara transmite vistas para o ecrã
instalado no habitáculo. Esta visão traseira
é uma ajuda às manobras.
A câmara de recuo pode estar associada à
ajuda ao estacionamento traseiro. Ecrã
A câmara transmite as imagens para um
ecrã LCD a cores de 5 polegadas. Este ecrã
é o mesmo do sistema áudio-telemática
táctil.
A activação ou desactivação faz-se através
do menu de regulações do sistema áudio-
telemática táctil.
Funcionamento
A câmara começa a funcionar quando engrenar
a marcha-atrás e permanece activa até cerca
de 15 km/h. Desactiva-se acima dos 18 km/h.
A câmara activa-se igualmente, veículo parado,
aquando da abertura das portas traseiras.
Paragem
Quando iniciar a marcha para a frente, a última
imagem permanece no ecrã durante cerca de
5 segundos e de seguida apaga-se.
A última imagem também permanece no ecrã
da mesma forma, veículo parado, aquando do
fecho das portas traseiras.
Utilização correcta
Nas condições ideais do veículo (posição
na via, nível de carga), a zona de
visibilidade máxima abrangida pela câmara
é de uma profundidade de campo de
aproximadamente 3 m de comprimento
sobre 5,5 m de largura.
A zona de visibilidade pode variar consoante
as condições metereológicas exteriores
(luminosidade, chuva, neve, nevoeiro, ...),
consoante a carga do veículo e o seu
posicionamento no piso.
Para limpar a câmara e o ecrã, evite utilizar
um detergente ou uma ferramenta que
risque o vidro.
Utilizar um pano não abrasivo ou uma
pequena vasoura.

Ajuda à carga
93
4
TECNOLOGIA
a BORDO
JUMPER-PAPIER_PT_CHAP04_TECHNOLOGIE A BORD_ED01-2014

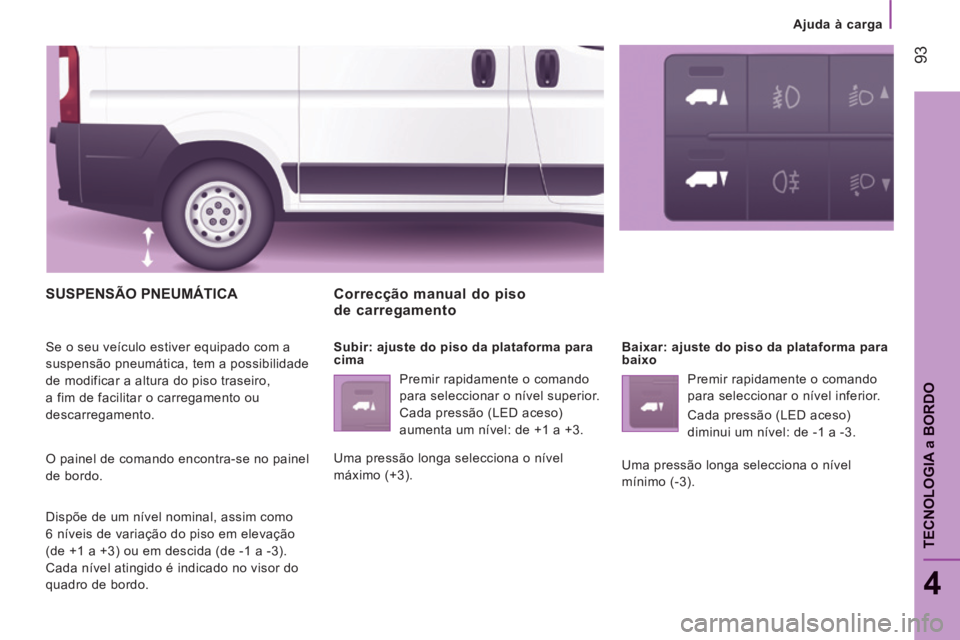

SUSPENSÃO PNEUMÁTICA
Se o seu veículo estiver equipado com a
suspensão pneumática, tem a possibilidade
de modificar a altura do piso traseiro,
a fim de facilitar o carregamento ou
descarregamento.
O painel de comando encontra-se no painel
de bordo.
Dispõe de um nível nominal, assim como
6 níveis de variação do piso em elevação
(de +1 a +3) ou em descida (de -1 a -3).
Cada nível atingido é indicado no visor do
quadro de bordo.
Correcção manual do piso de carregamento
Subir: ajuste do piso da plataforma para
cima Premir rapidamente o comando
para seleccionar o nível superior.
Cada pressão (LED aceso)
aumenta um nível: de +1 a +3.
Uma pressão longa selecciona o nível
máximo (+3). Baixar: ajuste do piso da plataforma para
baixo
Premir rapidamente o comando
para seleccionar o nível inferior.
Cada pressão (LED aceso)
diminui um nível: de -1 a -3.
Uma pressão longa selecciona o nível
mínimo (-3).

Ajuda à carga
94
JUMPER-PAPIER_PT_CHAP04_TECHNOLOGIE A BORD_ED01-2014

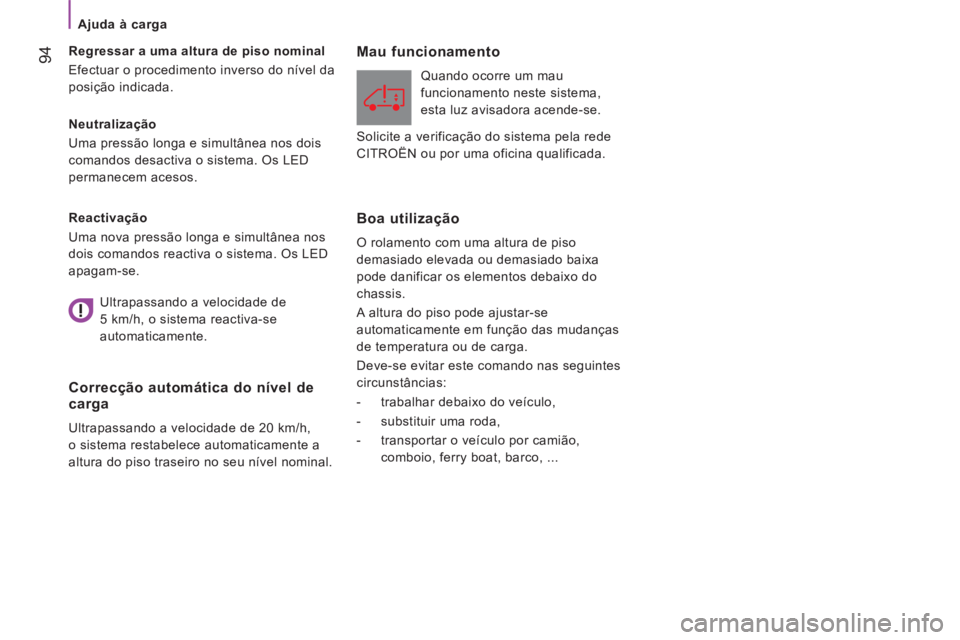

Neutralização
Uma pressão longa e simultânea nos dois
comandos desactiva o sistema. Os LED
permanecem acesos. Regressar a uma altura de piso nominal
Efectuar o procedimento inverso do nível da
posição indicada.
Reactivação
Uma nova pressão longa e simultânea nos
dois comandos reactiva o sistema. Os LED
apagam-se.
Correcção automática do nível de carga
Ultrapassando a velocidade de 20 km/h,
o sistema restabelece automaticamente a
altura do piso traseiro no seu nível nominal.
Mau funcionamento
Quando ocorre um mau
funcionamento neste sistema,
esta luz avisadora acende-se.
Boa utilização
O rolamento com uma altura de piso
demasiado elevada ou demasiado baixa
pode danificar os elementos debaixo do
chassis.
A altura do piso pode ajustar-se
automaticamente em função das mudanças
de temperatura ou de carga.
Deve-se evitar este comando nas seguintes
circunstâncias:
- trabalhar debaixo do veículo,
- substituir uma roda,
- transportar o veículo por camião, comboio, ferry boat, barco, ...
Ultrapassando a velocidade de
5 km/h, o sistema reactiva-se
automaticamente. Solicite a verificação do sistema pela rede
CITROËN ou por uma oficina qualificada.

95
5
Segurança da condução
SEGURANÇA
JUMPER-PAPIER_PT_CHAP05_SECURITE_ED01-2014

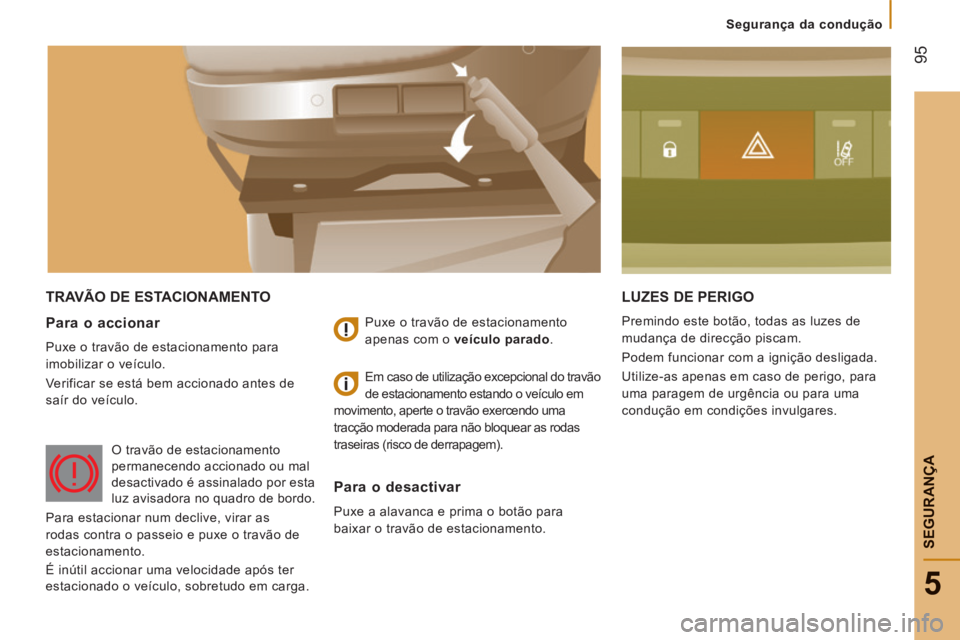

TRAVÃO DE ESTACIONAMENTO LUZES DE PERIGO
Premindo este botão, todas as luzes de
mudança de direcção piscam.
Podem funcionar com a ignição desligada.
Utilize-as apenas em caso de perigo, para
uma paragem de urgência ou para uma
condução em condições invulgares. Para o accionar
Puxe o travão de estacionamento para
imobilizar o veículo.
Verificar se está bem accionado antes de
saír do veículo. Puxe o travão de estacionamento
apenas com o
veículo parado .
Para o desactivar
Puxe a alavanca e prima o botão para
baixar o travão de estacionamento. Em caso de utilização excepcional do travão
de estacionamento estando o veículo em
movimento, aperte o travão exercendo uma
tracção moderada para não bloquear as rodas
traseiras (risco de derrapagem).
O travão de estacionamento
permanecendo accionado ou mal
desactivado é assinalado por esta
luz avisadora no quadro de bordo.
Para estacionar num declive, virar as
rodas contra o passeio e puxe o travão de
estacionamento.
É inútil accionar uma velocidade após ter
estacionado o veículo, sobretudo em carga.

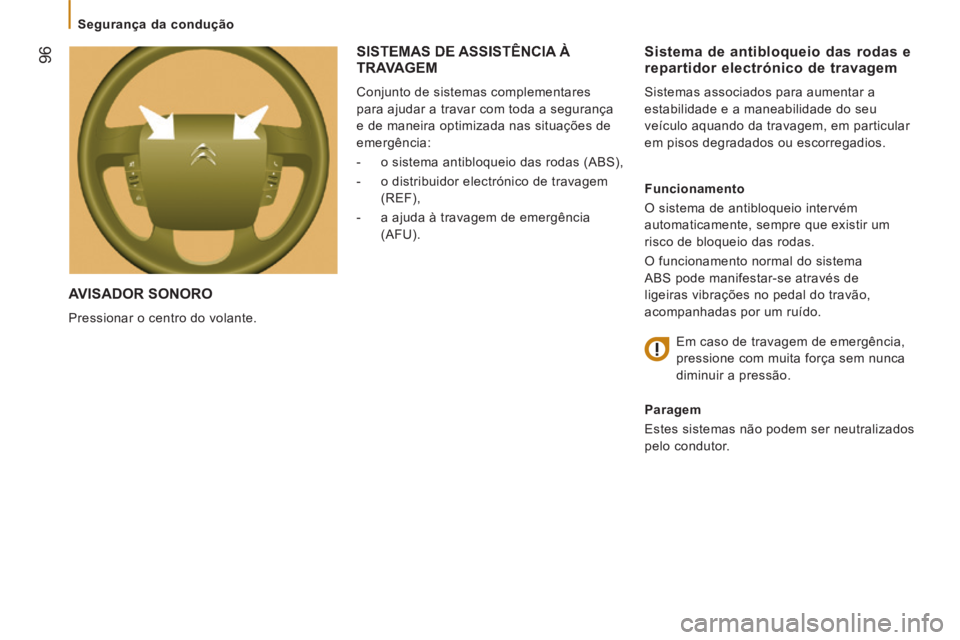

96
Segurança da condução
JUMPER-PAPIER_PT_CHAP05_SECURITE_ED01-2014
AVISADOR SONORO
Pressionar o centro do volante.
Sistema de antibloqueio das rodas e repartidor electrónico de travagem
Sistemas associados para aumentar a
estabilidade e a maneabilidade do seu
veículo aquando da travagem, em particular
em pisos degradados ou escorregadios.
Funcionamento
O sistema de antibloqueio intervém
automaticamente, sempre que existir um
risco de bloqueio das rodas.
O funcionamento normal do sistema
ABS pode manifestar-se através de
ligeiras vibrações no pedal do travão,
acompanhadas por um ruído. Em caso de travagem de emergência,
pressione com muita força sem nunca
diminuir a pressão.
Paragem
Estes sistemas não podem ser neutralizados
pelo condutor.
SISTEMAS DE ASSISTÊNCIA À TRAVAGEM
Conjunto de sistemas complementares
para ajudar a travar com toda a segurança
e de maneira optimizada nas situações de
emergência:
- o sistema antibloqueio das rodas (ABS),
- o distribuidor electrónico de travagem (REF),
- a ajuda à travagem de emergência (AFU).

97
5
Segurança da condução
SEGURANÇA
JUMPER-PAPIER_PT_CHAP05_SECURITE_ED01-2014

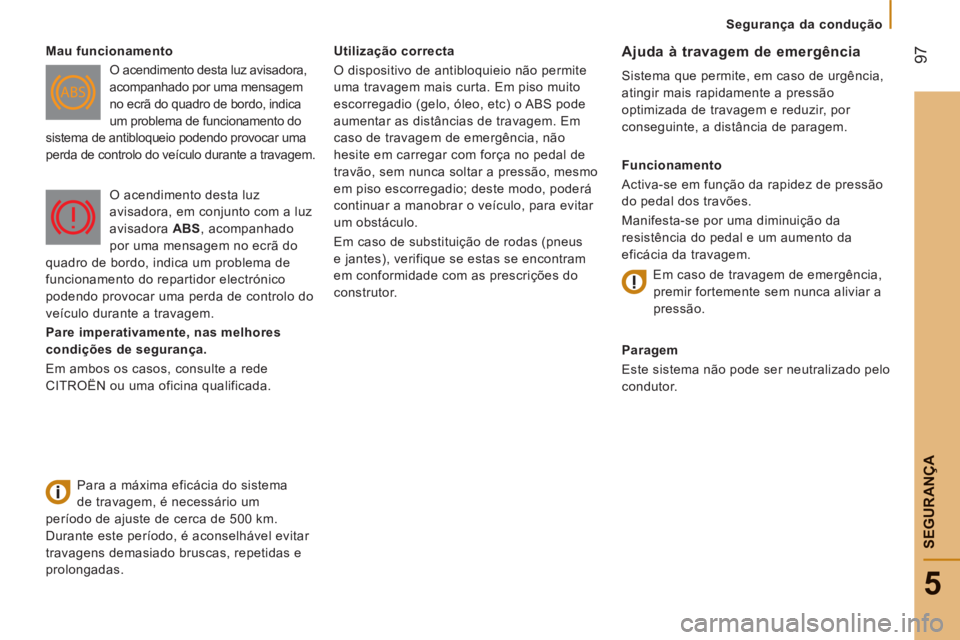

Utilização correcta
O dispositivo de antibloquieio não permite
uma travagem mais curta. Em piso muito
escorregadio (gelo, óleo, etc) o ABS pode
aumentar as distâncias de travagem. Em
caso de travagem de emergência, não
hesite em carregar com força no pedal de
travão, sem nunca soltar a pressão, mesmo
em piso escorregadio; deste modo, poderá
continuar a manobrar o veículo, para evitar
um obstáculo.
Em caso de substituição de rodas (pneus
e jantes), verifique se estas se encontram
em conformidade com as prescrições do
construtor. Ajuda à travagem de emergência
Sistema que permite, em caso de urgência,
atingir mais rapidamente a pressão
optimizada de travagem e reduzir, por
conseguinte, a distância de paragem.
Funcionamento
Activa-se em função da rapidez de pressão
do pedal dos travões.
Manifesta-se por uma diminuição da
resistência do pedal e um aumento da
eficácia da travagem.
Paragem
Este sistema não pode ser neutralizado pelo
condutor.
Mau funcionamento
O acendimento desta luz avisadora,
acompanhado por uma mensagem
no ecrã do quadro de bordo, indica
um problema de funcionamento do
sistema de antibloqueio podendo provocar uma
perda de controlo do veículo durante a travagem.
Para a máxima eficácia do sistema
de travagem, é necessário um
período de ajuste de cerca de 500 km.
Durante este período, é aconselhável evitar
travagens demasiado bruscas, repetidas e
prolongadas. O acendimento desta luz
avisadora, em conjunto com a luz
avisadora
ABS , acompanhado
por uma mensagem no ecrã do
quadro de bordo, indica um problema de
funcionamento do repartidor electrónico
podendo provocar uma perda de controlo do
veículo durante a travagem.
Pare imperativamente, nas melhores
condições de segurança.
Em ambos os casos, consulte a rede
CITROËN ou uma oficina qualificada. Em caso de travagem de emergência,
premir fortemente sem nunca aliviar a
pressão.

98
Segurança da condução
JUMPER-PAPIER_PT_CHAP05_SECURITE_ED01-2014

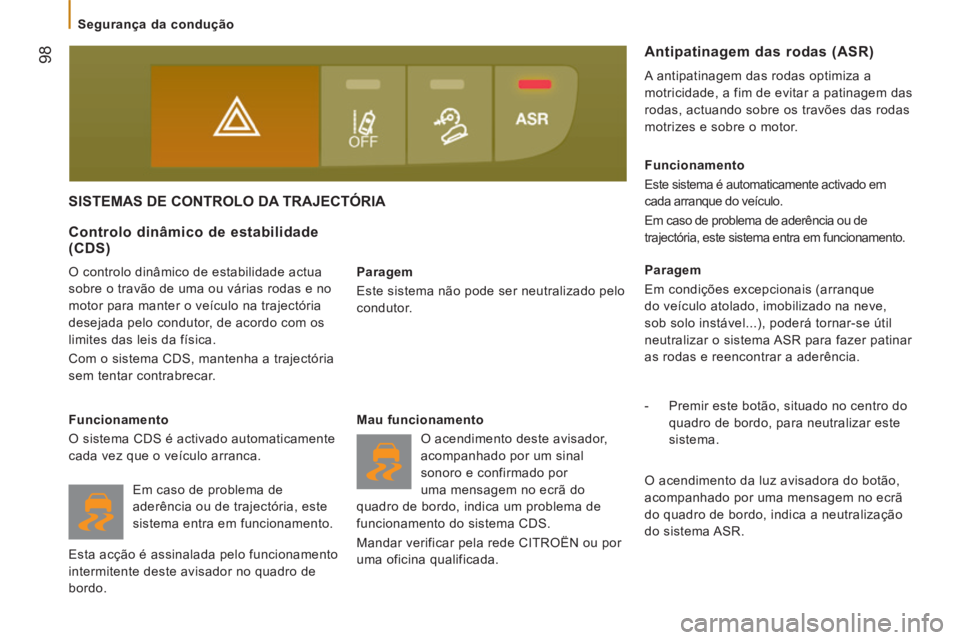

SISTEMAS DE CONTROLO DA TRAJECTÓRIA
Paragem
Este sistema não pode ser neutralizado pelo
condutor.
Controlo dinâmico de estabilidade (CDS)
O controlo dinâmico de estabilidade actua
sobre o travão de uma ou várias rodas e no
motor para manter o veículo na trajectória
desejada pelo condutor, de acordo com os
limites das leis da física.
Com o sistema CDS, mantenha a trajectória
sem tentar contrabrecar.
Funcionamento
O sistema CDS é activado automaticamente
cada vez que o veículo arranca. Mau funcionamento
O acendimento deste avisador,
acompanhado por um sinal
sonoro e confirmado por
uma mensagem no ecrã do
quadro de bordo, indica um problema de
funcionamento do sistema CDS.
Mandar verificar pela rede CITROËN ou por
uma oficina qualificada. Funcionamento
Este sistema é automaticamente activado em
cada arranque do veículo.
Em caso de problema de aderência ou de
trajectória, este sistema entra em funcionamento.
Paragem
Em condições excepcionais (arranque
do veículo atolado, imobilizado na neve,
sob solo instável...), poderá tornar-se útil
neutralizar o sistema ASR para fazer patinar
as rodas e reencontrar a aderência.
- Premir este botão, situado no centro do
quadro de bordo, para neutralizar este
sistema.
Antipatinagem das rodas (ASR)
A antipatinagem das rodas optimiza a
motricidade, a fim de evitar a patinagem das
rodas, actuando sobre os travões das rodas
motrizes e sobre o motor.
O acendimento da luz avisadora do botão,
acompanhado por uma mensagem no ecrã
do quadro de bordo, indica a neutralização
do sistema ASR.
Em caso de problema de
aderência ou de trajectória, este
sistema entra em funcionamento.
Esta acção é assinalada pelo funcionamento
intermitente deste avisador no quadro de
bordo.
