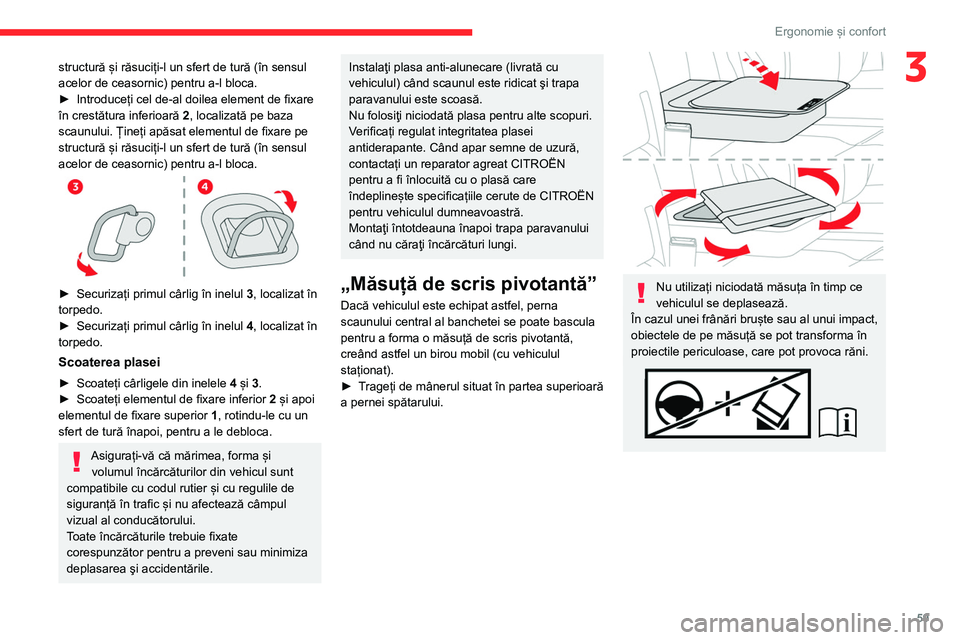

Page 61 of 324
59
Ergonomie și confort
3structură și răsuciți-l un sfert de tură (în sensul
acelor de ceasornic) pentru a-l bloca.
►
Introduceți cel de-al doilea element de fixare
în crestătura inferioară 2
, localizată pe baza
scaunului. Țineți apăsat elementul de fixare pe
structură și răsuciți-l un sfert de tură (în sensul
acelor de ceasornic) pentru a-l bloca.
► Securizați primul cârlig în inelul 3 , localizat în
torpedo.
►
Securizați primul cârlig în inelul 4
, localizat în
torpedo.
Scoaterea plasei
► Scoateți cârligele din inelele 4 și 3.
► Scoateți elementul de fixare inferior 2
și apoi
elementul de fixare superior 1, rotindu-le cu un
sfert de tură înapoi, pentru a le debloca.
Asigurați-vă că mărimea, forma și volumul încărcăturilor din vehicul sunt
compatibile cu codul rutier și cu regulile de
siguranță în trafic și nu afectează câmpul
vizual al conducătorului.
Toate încărcăturile trebuie fixate
corespunzător pentru a preveni sau minimiza
deplasarea şi accidentările.
Instalaţi plasa anti-alunecare (livrată cu
vehiculul) când scaunul este ridicat şi trapa
paravanului este scoasă.
Nu folosiţi niciodată plasa pentru alte scopuri.
Verificați regulat integritatea plasei
antiderapante. Când apar semne de uzură,
contactați un reparator agreat CITROËN
pentru a fi înlocuită cu o plasă care
îndeplinește specificațiile cerute de CITROËN
pentru vehiculul dumneavoastră.
Montaţi întotdeauna înapoi trapa paravanului
când nu căraţi încărcături lungi.
„Măsuță de scris pivotantă”
Dacă vehiculul este echipat astfel, perna
scaunului central al banchetei se poate bascula
pentru a forma o măsuță de scris pivotantă,
creând astfel un birou mobil (cu vehiculul
staționat).
►
T
rageți de mânerul situat în partea superioară
a pernei spătarului.
Nu utilizați niciodată măsuța în timp ce
vehiculul se deplasează.
În cazul unei frânări bruște sau al unui impact,
obiectele de pe măsuță se pot transforma în
proiectile periculoase, care pot provoca răni.

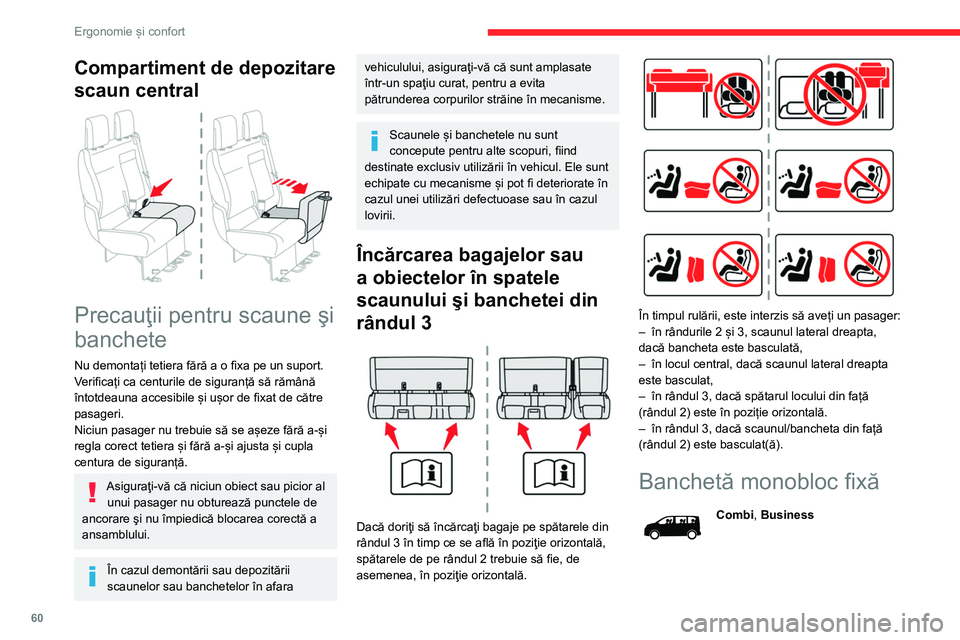

Page 62 of 324
60
Ergonomie și confort
Diferitele echipamente și setări descrise mai jos
variază în funcție de versiunea și de configurația
vehiculului.
Bancheta include un spătar monobloc care poate
fi fix sau pliabil (poziție măsuță).
Pentru mai multe informații despre
centurile de siguranță, consultați
secțiunea corespunzătoare.
Acces la rândul 3
Compartiment de depozitare
scaun central
Precauţii pentru scaune şi
banchete
Nu demontați tetiera fără a o fixa pe un suport.
Verificați ca centurile de siguranță să rămână
întotdeauna accesibile și ușor de fixat de către
pasageri.
Niciun pasager nu trebuie să se așeze fără a-și
regla corect tetiera și fără a-și ajusta și cupla
centura de siguranță.
Asiguraţi-vă că niciun obiect sau picior al unui pasager nu obturează punctele de
ancorare şi nu împiedică blocarea corectă a
ansamblului.
În cazul demontării sau depozitării
scaunelor sau banchetelor în afara
vehiculului, asiguraţi-vă că sunt amplasate
într-un spaţiu curat, pentru a evita
pătrunderea corpurilor străine în mecanisme.
Scaunele și banchetele nu sunt
concepute pentru alte scopuri, fiind
destinate exclusiv utilizării în vehicul. Ele sunt
echipate cu mecanisme și pot fi deteriorate în
cazul unei utilizări defectuoase sau în cazul
lovirii.
Încărcarea bagajelor sau
a obiectelor în spatele
scaunului şi banchetei din
rândul 3
Dacă doriţi să încărcaţi bagaje pe spătarele din
rândul 3 în timp ce se află în poziţie orizontală,
spătarele de pe rândul 2 trebuie să fie, de
asemenea, în poziţie orizontală.
În timpul rulării, este interzis să aveți un pasager:
– în rândurile 2 și 3, scaunul lateral dreapta,
dacă bancheta este basculată,
–
în locul central, dacă scaunul lateral dreapta
este basculat,
–
în rândul 3, dacă spătarul locului din față
(rândul 2) este în poziție orizontală.
–
în rândul 3, dacă scaunul/bancheta din față
(rândul 2) este basculat(ă).
Banchetă monobloc fixă
Combi, Business
Page 63 of 324
61
Ergonomie și confort
3Diferitele echipamente și setări descrise mai jos
variază în funcție de versiunea și de configurația
vehiculului.
Bancheta include un spătar monobloc care poate
fi fix sau pliabil (poziție măsuță).
Pentru mai multe informații despre
centurile de siguranță, consultați
secțiunea corespunzătoare.
Acces la rândul 3
► Utilizând maneta, deblocaţi picioarele din
spate, apoi aplecaţi scaunul în faţă.
►
Pentru a readuce scaunul în poziţie,
basculaţi bancheta către înapoi până la blocarea
picioarelor
.
Pentru a apleca bancheta în vederea
accesului la rândul 3, nu este necesară
plierea spătarului (poziție orizontală).
Plierea spătarului în poziție
orizontală
► Aduceți tetierele în poziția coborâtă.
► Din spate, coborâţi maneta pentru a debloca
spătarul.
►
Ridicați maneta din față pentru a debloca
spătarul.
►
Basculați spătarul pe perna de șezut.
►
Pentru repoziţionarea spătarului, ridicaţi
maneta şi apoi spătarul.
Nu lăsaţi obiecte (acum ar fi o geantă
sau jucării) pe perna de şezut când pliaţi
spătarul.
Înclinare
► Dacă vehiculul este echipat astfel, rabataţi
spătarul în poziţie orizontală.
► Utilizând maneta, deblocaţi picioarele din
spate, apoi aplecaţi scaunul în faţă.
►
Pentru a readuce scaunul în poziţie,
basculaţi bancheta către înapoi până la blocarea
picioarelor
.
Demontare
► Dacă vehiculul este echipat astfel, rabataţi
spătarul în poziţie orizontală.
►
Basculați bancheta.
Page 64 of 324
62
Ergonomie și confort
Acces la rândul 3
(exemplul unui scaun individual)
► Utilizând maneta, deblocaţi picioarele din
spate, apoi aplecaţi scaunul în faţă.
► Pentru a-l readuce în poziţia iniţială, basculaţi
scaunul către înapoi până la blocarea picioarelor
în sistemele de ancorare.
Pentru a apleca bancheta în vederea
accesului la rândul 3, nu este necesară
plierea spătarului (poziţie orizontală).
Rabatarea spătarului în
poziția orizontală
► Aduceți tetierele în poziția joasă.
► Deblocaţi picioarele din faţă cu ajutorul
mânerelor .
►
Decuplaţi bancheta din sistemele sale de
prindere.
►
Demontați bancheta.
Montare
► Verificați că niciun obiect nu obstrucționează
punctele de prindere și nu împiedică blocarea
corectă a picioarelor.
► Angajați picioarele din față în prinderile din
podea (ca în reprezentarea de mai sus).
► Blocați picioarele din față folosind manetele.
► Basculaţi bancheta în spate până la blocarea
picioarelor spate.
Aveţi grijă la picioarele pasagerilor în timpul manevrării.
► Dacă vehiculul este echipat astfel, trageţi
comanda şi ridicaţi spătarul (din spate, coborâţi
maneta).
Verificați blocarea corectă a scaunului în
sistemele de ancorare de pe podea,
când a revenit în poziția așezat.
Scaun și banchetă spate
fixă
Combi, Business
Diferitele echipamente și setări descrise mai jos
variază în funcție de versiunea și de configurația
vehiculului.
Scaunul are un spătar care poate fi fix ori pliabil
(poziție orizontală).
Bancheta include un spătar monobloc care poate
fi fix sau pliabil (poziție măsuță).
Pentru mai multe informații despre
centurile de siguranță, consultați
secțiunea corespunzătoare.
Page 65 of 324
63
Ergonomie și confort
3Acces la rândul 3
(exemplul unui scaun individual)
► Utilizând maneta, deblocaţi picioarele din
spate, apoi aplecaţi scaunul în faţă.
►
Pentru a-l readuce în poziţia iniţială, basculaţi
scaunul către înapoi până la blocarea picioarelor
în sistemele de ancorare.
Pentru a apleca bancheta în vederea
accesului la rândul 3, nu este necesară
plierea spătarului (poziţie orizontală).
Rabatarea spătarului în
poziția orizontală
► Aduceți tetierele în poziția joasă.
► De la partea din spate, coborâți maneta
pentru a debloca spătarul.
►
Ridicați maneta din partea din față pentru a
debloca spătarul.
►
Pliați spătarul pe perna de șezut.
►
Pentru a aduce spătarul în poziția normală,
trageți în sus de manetă și ridicați spătarul (din
spate, coborâți maneta).
Nu lăsați obiecte (acum ar fi o geantă
sau jucării) pe perna de șezut când pliați
spătarul.
Înclinare
(exemplul unui scaun individual)
► Dacă vehiculul este echipat astfel, rabataţi
spătarul în poziţie orizontală.
► Utilizând maneta, deblocaţi picioarele din
spate, apoi aplecaţi scaunul în faţă.
►
Pentru a-l readuce în poziţia iniţială, basculaţi
scaunul către înapoi până la blocarea picioarelor
în sistemele de ancorare.
Demontare
(exemplul unui scaun individual)
► Aplecaţi scaunul.
► Deblocaţi picioarele din faţă cu ajutorul
mânerelor .

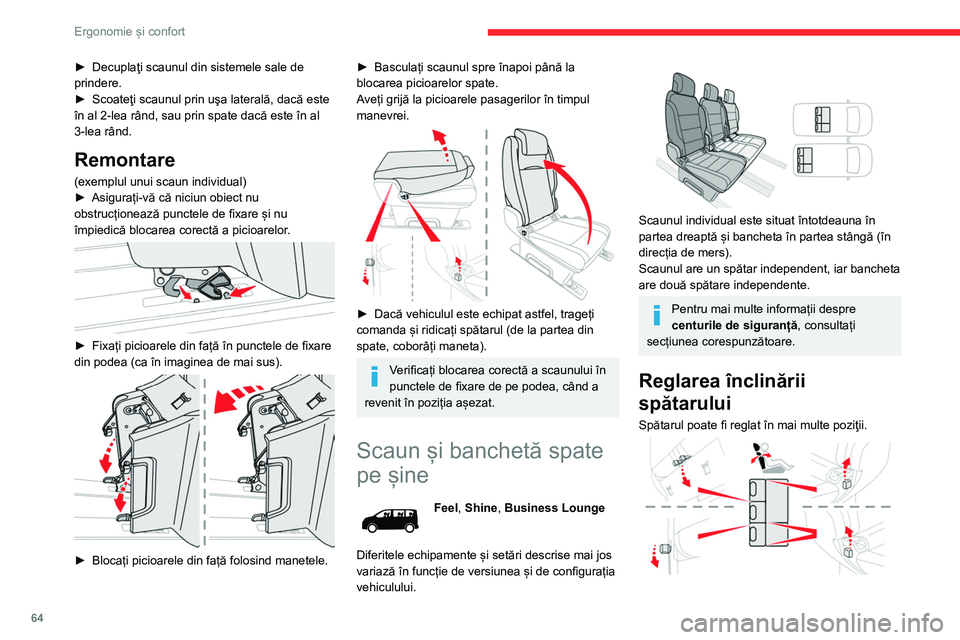

Page 66 of 324
64
Ergonomie și confort
► Pentru a-l înclina spre înapoi, trageți
comanda în sus (din spate, coborâți mânerul).
► Eliberați comanda când ați ajuns în poziția
dorită.
Deplasare înainte/înapoi
(exemplul unui scaun individual)
Pentru a deplasa scaunul înainte sau înapoi,
sunt disponibile două comenzi:
► Din spate, trageți de chingă fără a depăși
punctul de rezistență și împingeți scaunul spre
înainte sau trageți-l spre înapoi.
► Din față, ridicați comanda și culisați scaunul
spre înainte sau spre înapoi.
y ' H F X S O D L V F D \
X Q X O G L Q V L V W H\
P H O H V D O H G H \
prindere.
►
Scoateţi scaunul prin uşa laterală, dacă este
în al 2-lea rând, sau prin spate dacă este în al
3-lea rând.
Remontare
(exemplul unui scaun individual)
► Asigurați-vă că niciun obiect nu
obstrucționează punctele de fixare și nu
împiedică blocarea corectă a picioarelor
.
► Fixați picioarele din față în punctele de fixare
din podea (ca în imaginea de mai sus).
► Blocați picioarele din față folosind manetele.
► Basculați scaunul spre înapoi până la
blocarea picioarelor spate.
A
veți grijă la picioarele pasagerilor în timpul
manevrei.
► Dacă vehiculul este echipat astfel, trageți
comanda și ridicați spătarul (de la partea din
spate, coborâți maneta).
Verificați blocarea corectă a scaunului în
punctele de fixare de pe podea, când a
revenit în poziția așezat.
Scaun și banchetă spate
pe șine
Feel, Shine, Business Lounge
Diferitele echipamente și setări descrise mai jos
variază în funcție de versiunea și de configurația
vehiculului.
Scaunul individual este situat întotdeauna în
partea dreaptă și bancheta în partea stângă (în
direcția de mers).
Scaunul are un spătar independent, iar bancheta
are două spătare independente.
Pentru mai multe informații despre
centurile de siguranță, consultați
secțiunea corespunzătoare.
Reglarea înclinării
spătarului
Spătarul poate fi reglat în mai multe poziţii.

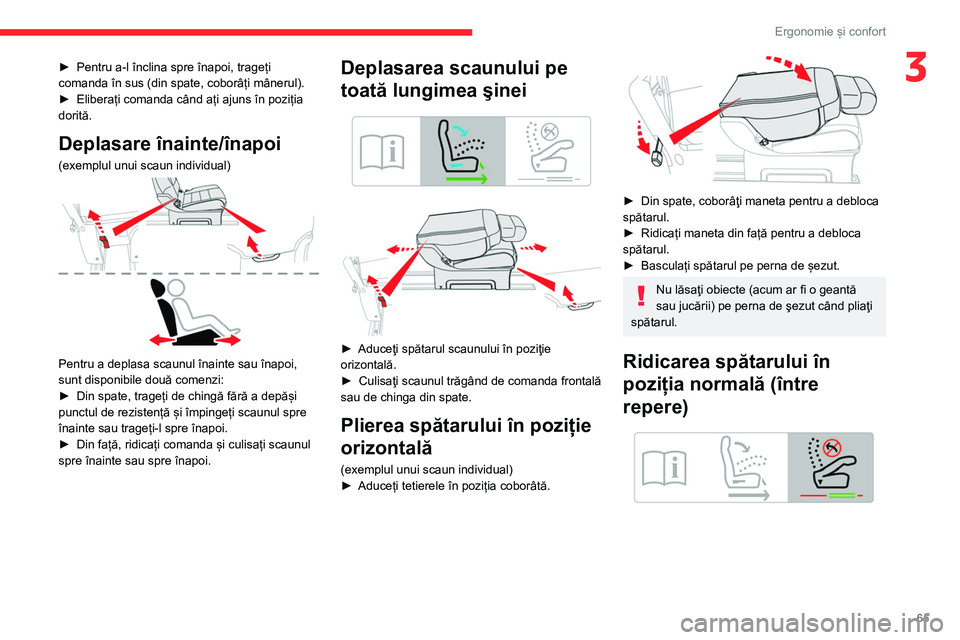

Page 67 of 324
65
Ergonomie și confort
3► Pentru a-l înclina spre înapoi, trageți
comanda în sus (din spate, coborâți mânerul).
►
Eliberați comanda când ați ajuns în poziția
dorită.
Deplasare înainte/înapoi
(exemplul unui scaun individual)
Pentru a deplasa scaunul înainte sau înapoi,
sunt disponibile două comenzi:
►
Din spate, trageți de chingă fără a depăși
punctul de rezistență și împingeți scaunul spre
înainte sau trageți-l spre înapoi.
►
Din față, ridicați comanda și culisați scaunul
spre înainte sau spre înapoi.
Deplasarea scaunului pe
toată lungimea şinei
► Aduceţi spătarul scaunului în poziţie
orizontală.
►
Culisaţi scaunul trăgând de comanda frontală
sau de chinga din spate.
Plierea spătarului în poziție
orizontală
(exemplul unui scaun individual)
► Aduceți tetierele în poziția coborâtă.
► Din spate, coborâţi maneta pentru a debloca
spătarul.
►
Ridicați maneta din față pentru a debloca
spătarul.
►
Basculați spătarul pe perna de șezut.
Nu lăsaţi obiecte (acum ar fi o geantă
sau jucării) pe perna de şezut când pliaţi
spătarul.
Ridicarea spătarului în
poziția normală (între
repere)
Page 68 of 324
66
Ergonomie și confort

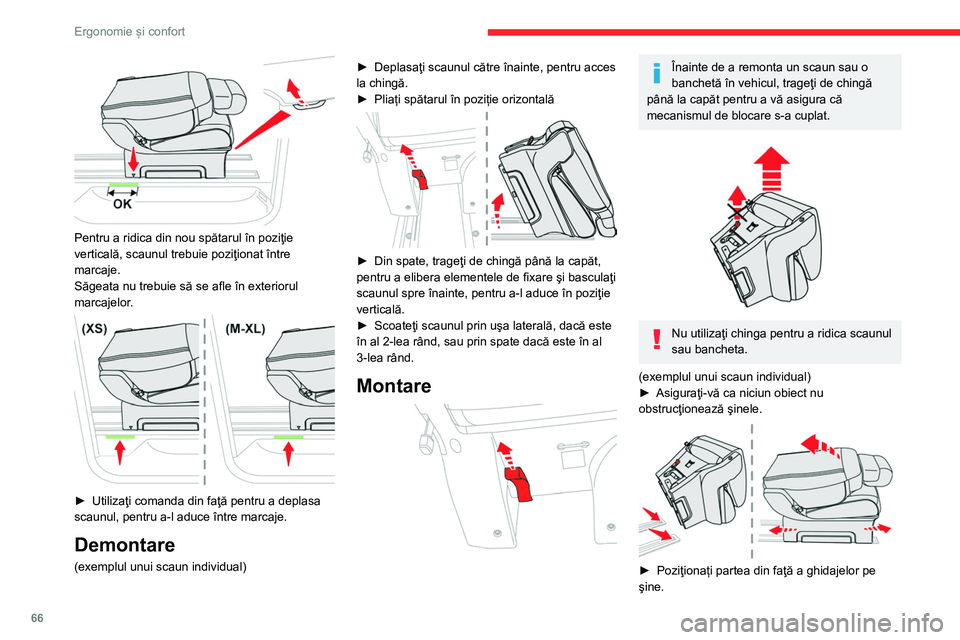

► Basculaţi scaunul pentru a alinia partea din
spate a ghidajelor în şine.
► Culisaţi scaunul către înainte sau către înapoi
până la angajarea lui în crestături.
► Ridicați spătarul.
Verificați blocarea corectă a scaunului în
sistemele de ancorare de pe podea,
când a revenit în poziția așezat.
Scaune individuale spate
pe șine
Shine, Business Lounge
Diferitele echipamente și setări descrise mai jos
variază în funcție de versiunea și de configurația
vehiculului.
Scaunul individual este prevăzut cu o centură de
siguranță cu prindere în trei puncte cu retractor.
Acesta poate fi așezat cu fața sau cu spatele în
direcția de mers.
Pentru a ridica din nou spătarul în poziţie
verticală, scaunul trebuie poziţionat între
marcaje.
Săgeata nu trebuie să se afle în exteriorul
marcajelor.
► Utilizaţi comanda din faţă pentru a deplasa
scaunul, pentru a-l aduce între marcaje.
Demontare
(exemplul unui scaun individual) ►
Deplasaţi scaunul către înainte, pentru acces
la chingă.
►
Pliați spătarul în poziție orizontală
► Din spate, trageţi de chingă până la capăt,
pentru a elibera elementele de fixare şi basculaţi
scaunul spre înainte, pentru a-l aduce în poziţie
verticală.
►
Scoateţi scaunul prin uşa laterală, dacă este
în al 2-lea rând, sau prin spate dacă este în al
3-lea rând.
Montare
Înainte de a remonta un scaun sau o
banchetă în vehicul, trageţi de chingă
până la capăt pentru a vă asigura că
mecanismul de blocare s-a cuplat.
Nu utilizaţi chinga pentru a ridica scaunul
sau bancheta.
(exemplul unui scaun individual)
►
Asiguraţi-vă ca niciun obiect nu
obstrucţionează şinele.
► Poziţionați partea din faţă a ghidajelor pe
şine.
Page 69 of 324
67
Ergonomie și confort

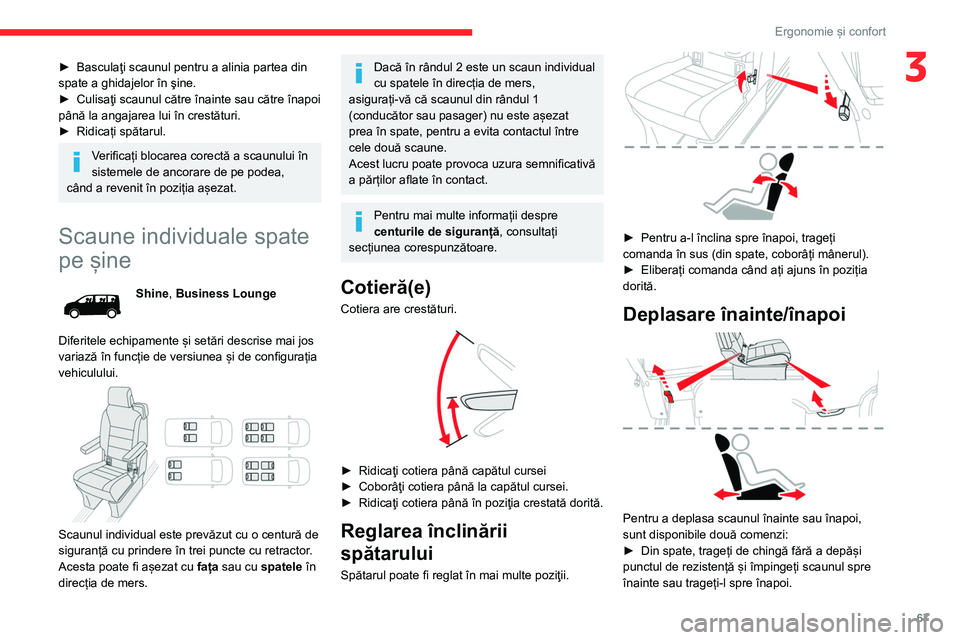

3► Basculaţi scaunul pentru a alinia partea din
spate a ghidajelor în şine.
►
Culisaţi scaunul către înainte sau către înapoi
până la angajarea lui în crestături.
►
Ridicați spătarul.
Verificați blocarea corectă a scaunului în
sistemele de ancorare de pe podea,
când a revenit în poziția așezat.
Scaune individuale spate
pe șine
Shine, Business Lounge
Diferitele echipamente și setări descrise mai jos
variază în funcție de versiunea și de configurația
vehiculului.
Scaunul individual este prevăzut cu o centură de
siguranță cu prindere în trei puncte cu retractor.
Acesta poate fi așezat cu fața sau cu spatele în
direcția de mers.
Dacă în rândul 2 este un scaun individual
cu spatele în direcția de mers,
asigurați-vă că scaunul din rândul 1
(conducător sau pasager) nu este așezat
prea în spate, pentru a evita contactul între
cele două scaune.
Acest lucru poate provoca uzura semnificativă
a părților aflate în contact.
Pentru mai multe informații despre
centurile de siguranță, consultați
secțiunea corespunzătoare.
Cotieră(e)
Cotiera are crestături.
► Ridicaţi cotiera până capătul cursei
► Coborâţi cotiera până la capătul cursei.
►
Ridicaţi cotiera până în poziţia crestată dorită.
Reglarea înclinării
spătarului
Spătarul poate fi reglat în mai multe poziţii.
► Pentru a-l înclina spre înapoi, trageți
comanda în sus (din spate, coborâți mânerul).
►
Eliberați comanda când ați ajuns în poziția
dorită.
Deplasare înainte/înapoi
Pentru a deplasa scaunul înainte sau înapoi,
sunt disponibile două comenzi:
►
Din spate, trageți de chingă fără a depăși
punctul de rezistență și împingeți scaunul spre
înainte sau trageți-l spre înapoi.
Page 70 of 324
68
Ergonomie și confort

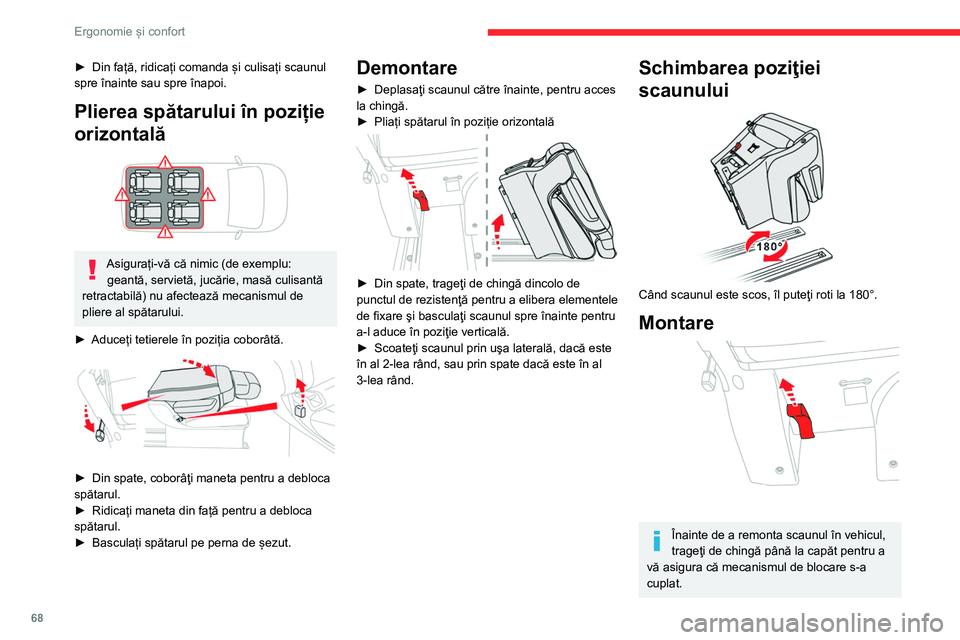

► Din față, ridicați comanda și culisați scaunul
spre înainte sau spre înapoi.
Plierea spătarului în poziție
orizontală
Asigurați-vă că nimic (de exemplu: geantă, servietă, jucărie, masă culisantă
retractabilă) nu afectează mecanismul de
pliere al spătarului.
►
Aduceți tetierele în poziția coborâtă.
► Din spate, coborâţi maneta pentru a debloca
spătarul.
►
Ridicați maneta din față pentru a debloca
spătarul.
►
Basculați spătarul pe perna de șezut.
Demontare
► Deplasaţi scaunul către înainte, pentru acces
la chingă.
►
Pliați spătarul în poziție orizontală
► Din spate, trageţi de chingă dincolo de
punctul de rezistenţă pentru a elibera elementele
de fixare şi basculaţi scaunul spre înainte pentru
a-l aduce în poziţie verticală.
►
Scoateţi scaunul prin uşa laterală, dacă este
în al 2-lea rând, sau prin spate dacă este în al
3-lea rând.
Schimbarea poziţiei
scaunului
Când scaunul este scos, îl puteţi roti la 180°.
Montare
Înainte de a remonta scaunul în vehicul,
trageţi de chingă până la capăt pentru a
vă asigura că mecanismul de blocare s-a
cuplat.
