FIAT 500 2018 Knjižica za upotrebu i održavanje (in Serbian)

139
Bočni
VAŽNO Postupak se mora obaviti uz
sve mere predostrožnosti potrebne za
izbegavanje oštećenja karoserije
(upotreba dovoljno čvrste i debele
plastične kartice).

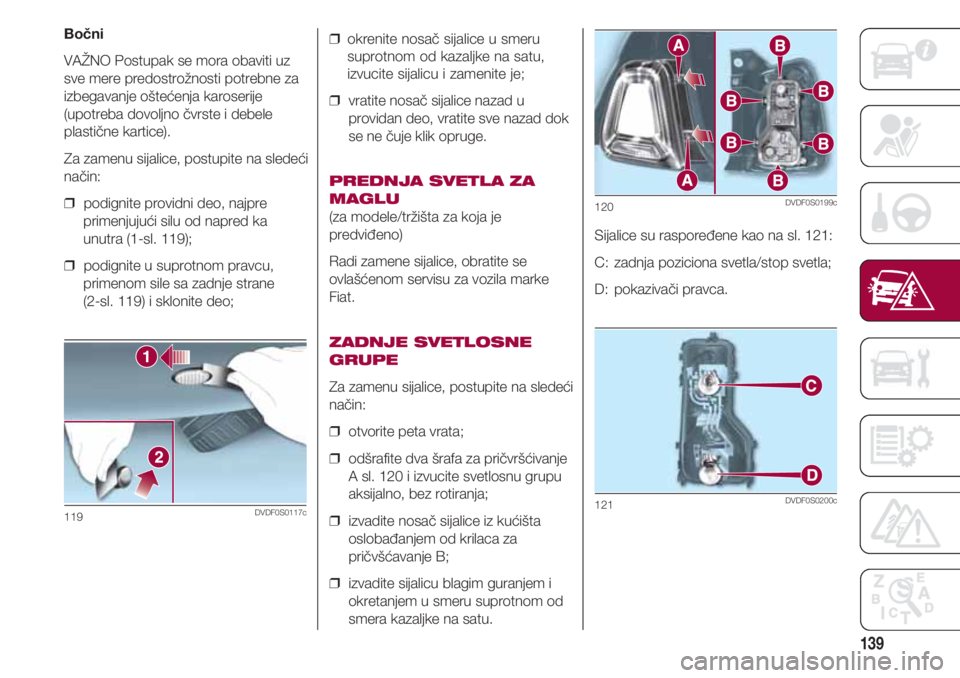

Za zamenu sijalice, postupite na sledeći
način:
❒ podignite providni deo, najpre
primenjujući silu od napred ka
unutra (1-sl. 119);
❒ podignite u suprotnom pravcu,
primenom sile sa zadnje strane
(2-sl. 119) i sklonite deo;
119DVDF0S0117c
❒ okrenite nosač sijalice u smeru
suprotnom od kazaljke na satu,
izvucite sijalicu i zamenite je;
❒ vratite nosač sijalice nazad u
providan deo, vratite sve nazad dok
se ne čuje klik opruge.
PREDNJA SVETLA ZA
MAGLU
(za modele/tržišta za koja je
predviđeno)
Radi zamene sijalice, obratite se
ovlašćenom servisu za vozila marke
Fiat.
ZADNJE SVETLOSNE
GRUPE
Za zamenu sijalice, postupite na sledeći
način:
❒ otvorite peta vrata;
❒ odšrafite dva šrafa za pričvršćivanje
A sl. 120 i izvucite svetlosnu grupu
aksijalno, bez rotiranja;
❒ izvadite nosač sijalice iz kućišta
oslobađanjem od krilaca za
pričvšćavanje B;
❒ izvadite sijalicu blagim guranjem i
okretanjem u smeru suprotnom od
smera kazaljke na satu.Sijalice su raspoređene kao na sl. 121:
C: zadnja poziciona svetla/stop svetla;
D: pokazivači pravca.
120DVDF0S0199c
121DVDF0S0200c

U VANREDNIM SITUACIJAMA
140
RIKVERC SVETLA/
ZADNJA SVETLA ZA
MAGLU
Za zamenu sijalice, postupite na sledeći
način:
❒ Unutar branika pritisnite jezičak
A, sl. 122 i sklonite poklopac;
❒ isključite električni priključak
A sl. 123;
❒ okrenite nosač sijalice B, sl. 123,
suprotno od smera kazaljke na satu
i sklonite celinu;
❒ izvucite sijalicu i zamenite je;
❒ vratite sijalicu/nosač sijalice B
okretanjem u smeru kretanja
kazaljke na satu;
122DVDF0S0207c
❒ ponovo priključite električni
priključak A;
❒ vratite poklopac i proverite da li je
pravilno pričvršćen.
TREĆE STOP SVETLO
Za zamenu sijalice, postupite na
sledeći način:
❒ sklonite dva zaštitna poklopca i
odvrnite dva šrafa za pričvršćivanje
A sl. 124;
❒ uklonite celinu;
❒ isključite električni priključak
B sl. 125;
❒ pritisnite napravu za držanje C i
otvorite nosač sijalice;
123DVDF0S0208c
❒ sklonite sijalicu koja treba da se
zameni (montiranu na pritisak) i
zamenite je;
❒ zatvorite nosač sijalice pazeći daje
naprava za držanje pravilno
pričvršćena;
❒ zašrafite dva šrafa za pričvršćivanje i
vratite zaštitne poklopce.
124DVDF0S0124c
125DVDF0S0125c

141

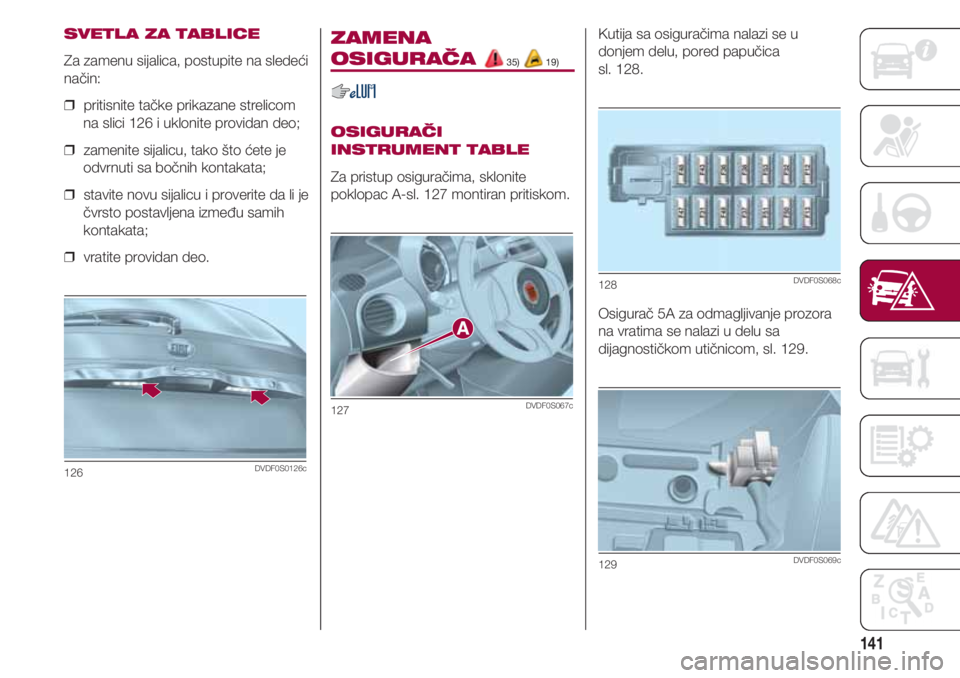

SVETLA ZA TABLICE
Za zamenu sijalica, postupite na sledeći
način:
❒ pritisnite tačke prikazane strelicom
na slici 126 i uklonite providan deo;
❒ zamenite sijalicu, tako što ćete je
odvrnuti sa bočnih kontakata;
❒ stavite novu sijalicu i proverite da li je
čvrsto postavljena između samih
kontakata;
❒ vratite providan deo.
126DVDF0S0126c
ZAMENA
OSIGURAČA 35) 19)
OSIGURAČI
INSTRUMENT TABLE
Za pristup osiguračima, sklonite
poklopac A-sl. 127 montiran pritiskom.
127DVDF0S067c
Kutija sa osiguračima nalazi se u
donjem delu, pored papučica
sl. 128.
Osigurač 5A za odmagljivanje prozora
na vratima se nalazi u delu sa
dijagnostičkom utičnicom, sl. 129.
128DVDF0S068c
129DVDF0S069c

U VANREDNIM SITUACIJAMA
142

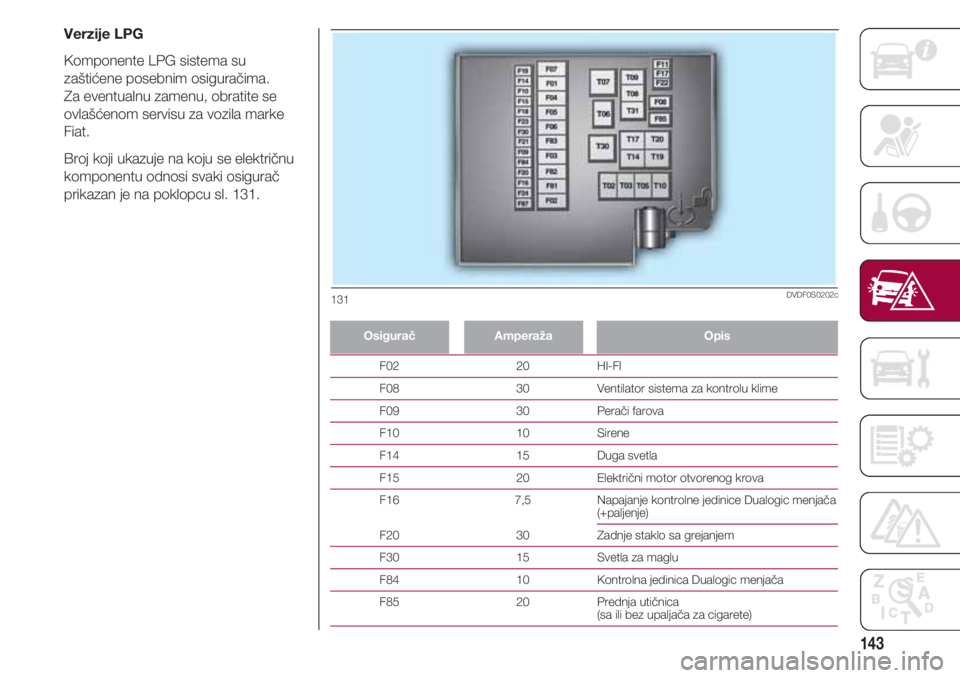

OsiguračAmperažaOpis
F13 5 •
Levo oboreno svetlo i napajanje korektora visine farova
F36 15 Dijagnostička utičnica, kontrola klime, EOBD
F37 5 Prekidač za stop svetla, instrument tabla
F38 15 Centralno zaključavanje vrata
F43 15 Pumpa perača vetrobranskog/zadnjeg stakla
F47 20 Električni podizač prednjeg stakla (sa strane vozača)
F48 20 Prednji električni podizač stakla (strana putnika)
F49 5 Senzor za parkiranje, kontrola pozadinskog osvetljenja, električni
retrovizori
F51 7,5 Kontrola klima uređaja, stop svetla, kvačilo, pokretni krov, električni
retrovizori
F53 5 Instrument tabla
•
za modele/tržišta za koja je predviđeno
KUTIJA SA OSIGURAČIMA
KUĆIŠTA MOTORA
Kutija sa osiguračima se nalazi sa
desne strane kućišta motora. Za
pristup grupama svetala treba,
postupite na sledeći način:
❒ Potpuno pritisnite šraf A, sl. 130;
❒ istovremeno polako okrećite šraf
suprotno od smera kazaljke na satu
dok ne naiđete na otpor (nemojte
prezatezati);
❒ polako otpustite šraf;
❒ otvaranje je naznačeno kada cela
glava šrafa viri iz svog ležišta;
❒ sklonite poklopac B, pomerajući ga
na gore po bočnim vođicama, kao
što je prikazano na slici.
❒ nakon menjanja osigurača, vratite
poklopac i proverite da li ste ga
dobro zatvorili.
130DVDF0S0201c

143
Verzije LPG
Komponente LPG sistema su
zaštićene posebnim osiguračima.
Za eventualnu zamenu, obratite se
ovlašćenom servisu za vozila marke
Fiat.
Broj koji ukazuje na koju se električnu
komponentu odnosi svaki osigurač
prikazan je na poklopcu sl. 131.
OsiguračAmperažaOpis
F02 20 HI-FI
F08 30 Ventilator sistema za kontrolu klime
F09 30 Perači farova
F10 10 Sirene
F14 15 Duga svetla
F15 20 Električni motor otvorenog krova
F16 7,5 Napajanje kontrolne jedinice Dualogic menjača
(+paljenje)
F20 30 Zadnje staklo sa grejanjem
F30 15 Svetla za maglu
F84 10 Kontrolna jedinica Dualogic menjača
F85 20 Prednja utičnica
(sa ili bez upaljača za cigarete)
131DVDF0S0202c

U VANREDNIM SITUACIJAMA
144

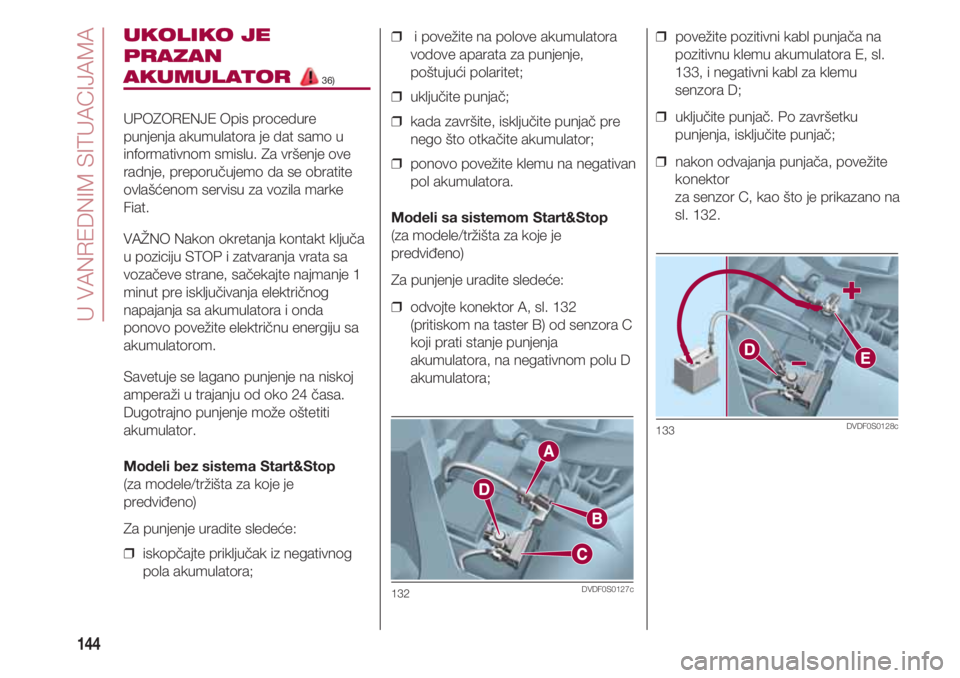

UKOLIKO JE
PRAZAN
AKUMULATOR36)
UPOZORENJE Opis procedure
punjenja akumulatora je dat samo u
informativnom smislu. Za vršenje ove
radnje, preporučujemo da se obratite
ovlašćenom servisu za vozila marke
Fiat.
VAŽNO Nakon okretanja kontakt ključa
u poziciju STOP i zatvaranja vrata sa
vozačeve strane, sačekajte najmanje 1
minut pre isključivanja električnog
napajanja sa akumulatora i onda
ponovo povežite električnu energiju sa
akumulatorom.
Savetuje se lagano punjenje na niskoj
amperaži u trajanju od oko 24 časa.
Dugotrajno punjenje može oštetiti
akumulator.
Modeli bez sistema Start&Stop
(za modele/tržišta za koje je
predviđeno)
Za punjenje uradite sledeće:
❒ iskopčajte priključak iz negativnog
pola akumulatora;
❒ i povežite na polove akumulatora
vodove aparata za punjenje,
poštujući polaritet;
❒ uključite punjač;
❒ kada završite, isključite punjač pre
nego što otkačite akumulator;
❒ ponovo povežite klemu na negativan
pol akumulatora.
Modeli sa sistemom Start&Stop
(za modele/tržišta za koje je
predviđeno)
Za punjenje uradite sledeće:
❒ odvojte konektor A, sl. 132
(pritiskom na taster B) od senzora C
koji prati stanje punjenja
akumulatora, na negativnom polu D
akumulatora;
132DVDF0S0127c
❒ povežite pozitivni kabl punjača na
pozitivnu klemu akumulatora E, sl.
133, i negativni kabl za klemu
senzora D;
❒ uključite punjač. Po završetku
punjenja, isključite punjač;
❒ nakon odvajanja punjača, povežite
konektor
za senzor C, kao što je prikazano na
sl. 132.
133DVDF0S0128c

KAČENJE ALKE ZA VUČU
Alka za vuču, isporučena sa vozilom,
nalazi se u kutiji za alat, u prtljažniku
ispod tapacirunga.
Postupite na sledeći način:
❒ otpustite prednji poklopac
A-sl. 134 ili zadnji poklopac sl. 135;
❒ uzmite alku za vuču B iz kućišta u
kutiji za alat;
❒ u potpunosti je zategnite na navoju.
134 - prednjiDVDF0S0203c
145
VUČA
AUTOMOBILA 37)
Modeli sa Dualogic menjačem
Proverite da li je menjač u neutralnoj
brzini (N) (proverite da li se vozilo
pomera na guranje) i da radi kao za
vuču normalnog vozila sa mehaničkim
menjačem.
Ukoliko menjač ne možete da prebacite
u neutralnu brzinu, nemojte vršiti vuču
vozila već se obratite ovlašćenom
servisu za vozila marke Fiat.
135 - zadnjiDVDF0S0204c

stranica je namerno ostavljena prazna

147
ODRŽAVANJE I BRIGA O VOZILU
REDOVNO ODRŽAVANJE
Pravilno servisiranje je izuzetno važno
za dug vek vozila u najboljim uslovima.
Zbog ovoga Fiat predviđa niz provera i
intervencija održavanja u intervalima
nakon određenog broja pređenih
kilometara i za verzije/tržišta gde je
predviđeno, prethodno određene
vremenske intervale održavanja, kao
što je opisano u planu redovnog
održavanja.
Bez obzira na gore navedeno, uvek je
neophodno da pažljivo sledite uputstva
u Planu redovnog servisiranja (npr. da
povremeno proveravate nivo svih
tečnosti, pritisak u pneumaticima, itd.).
Uslugu redovnog održavanja pruža
ovlašćeni servis za vozila marke Fiat u
prethodno određenim rokovima ili
nakon podređenih pređenih kilometara
ili milja.
Ukoliko, prilikom obavljanja bilo koje
intervencije, pored predviđenih radnji,
bi se ukazala potreba za dodatnim
zamenama ili popravkama, one se
mogu izvršiti samo uz Vašu eksplicitnu
saglasnost. Ukoliko se vozilo koristi
često za vuču prikolica, potrebno je
smanjiti period između dva servisa
redovnog održavanja. UPOZORENJA
Servise redovnog održavanja je
propisao proizvođač. Izostanak istih
može dovesti da prestanka važenja
garancije.
Preporučujemo da odmah ukažete
ovlašćenom servisu za vozila marke
Fiat na eventualne manje nepravilnosti
u radu, bez odlaganja do narednog
servisa.

4321
ODRŽAVANJE I BRIGA O VOZILU
148
5109876

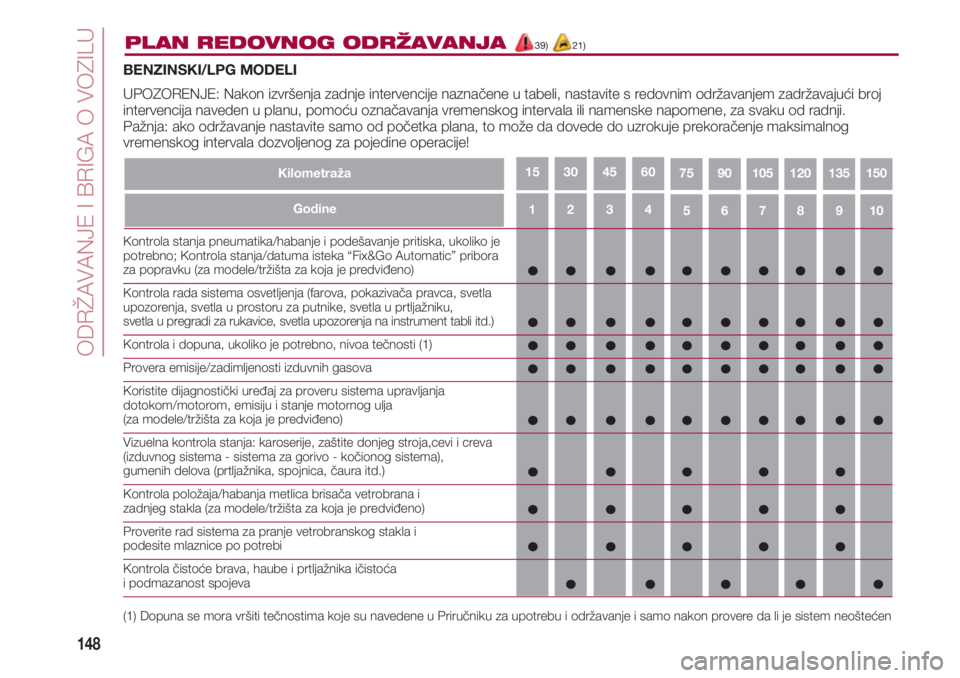

PLAN REDOVNOG ODRŽAVANJA39) 21)
Kilometraža7515013512010590
BENZINSKI/LPG MODELI
UPOZORENJE: Nakon izvršenja zadnje intervencije naznačene u tabeli, nastavite s redovnim održavanjem zadržavajući broj
intervencija naveden u planu, pomoću označavanja vremenskog intervala ili namenske napomene, za svaku od radnji.
Pažnja: ako održavanje nastavite samo od početka plana, to može da dovede do uzrokuje prekoračenje maksimalnog
vremenskog intervala dozvoljenog za pojedine operacije!
60453015
Godine








 Kontrola stanja pneumatika/habanje i podešavanje pritiska, ukoliko je
potrebno; Kontrola stanja/datuma isteka “Fix&Go Automatic” pribora za popravku (za modele/tržišta za koja je predviđeno)
Kontrola rada sistema osvetljenja (farova, pokazivača pravca, svetla
upozorenja, svetla u prostoru za putnike, svetla u prtljažniku,
svetla u pregradi za rukavice, svetla upozorenja na instrument tabli itd.)
Kontrola i dopuna, ukoliko je potrebno, nivoa tečnosti (1)
Provera emisije/zadimljenosti izduvnih gasova
Koristite dijagnostički uređaj za proveru sistema upravljanja
dotokom/motorom, emisiju i stanje motornog ulja
(za modele/tržišta za koja je predviđeno)
Vizuelna kontrola stanja: karoserije, zaštite donjeg stroja,cevi i creva
(izduvnog sistema - sistema za gorivo - kočionog sistema),
gumenih delova (prtljažnika, spojnica, čaura itd.)
Kontrola položaja/habanja metlica brisača vetrobrana i
zadnjeg stakla (za modele/tržišta za koja je predviđeno)
Proverite rad sistema za pranje vetrobranskog stakla i
podesite mlaznice po potrebi
Kontrola čistoće brava, haube i prtljažnika ičistoća
i podmazanost spojeva
(1) Dopuna se mora vršiti tečnostima koje su navedene u Priručniku za upotrebu i održavanje i samo nakon provere da li je sistem neoštećen
