FIAT FIORINO 2017 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: FIAT, Model Year: 2017, Model line: FIORINO, Model: FIAT FIORINO 2017Pages: 272, PDF Size: 6.11 MB
Page 191 of 272

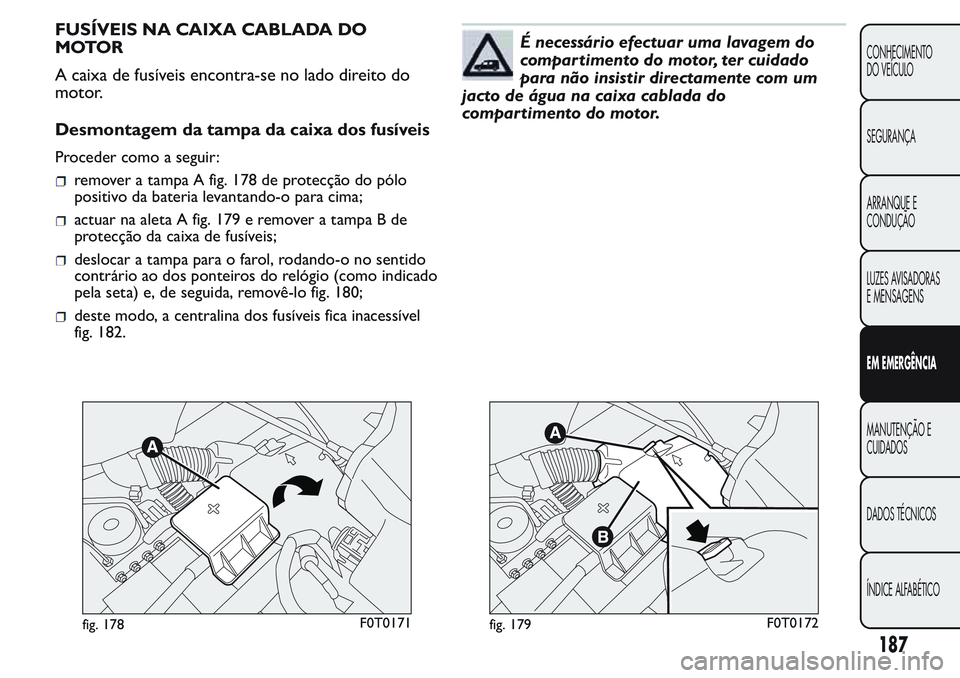

FUSÍVEIS NA CAIXA CABLADA DO
MOTOR
A caixa de fusíveis encontra-se no lado direito do
motor.
Desmontagem da tampa da caixa dos fusíveis
Proceder como a seguir:
remover a tampa A fig. 178 de protecção do pólo
positivo da bateria levantando-o para cima;
actuar na aleta A fig. 179 e remover a tampa B de
protecção da caixa de fusíveis;
deslocar a tampa para o farol, rodando-o no sentido
contrário ao dos ponteiros do relógio (como indicado
pela seta) e, de seguida, removê-lo fig. 180;
deste modo, a centralina dos fusíveis fica inacessível
fig. 182.
É necessário efectuar uma lavagem do
compar timento do motor, ter cuidado
para não insistir directamente com um
jacto de água na caixa cablada do
compar timento do motor.
fig. 178F0T0171fig. 179F0T0172
187
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 192 of 272

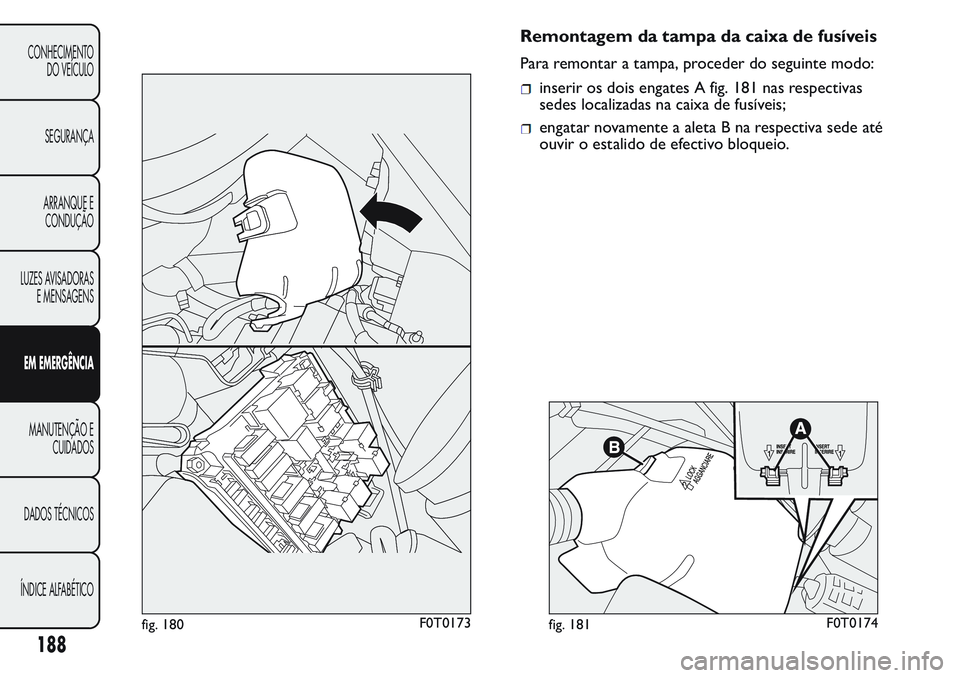

Remontagem da tampa da caixa de fusíveis
Para remontar a tampa, proceder do seguinte modo:
inserir os dois engates A fig. 181 nas respectivas
sedes localizadas na caixa de fusíveis;
engatar novamente a aleta B na respectiva sede até
ouvir o estalido de efectivo bloqueio.
fig. 180F0T0173fig. 181F0T0174
188
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 193 of 272

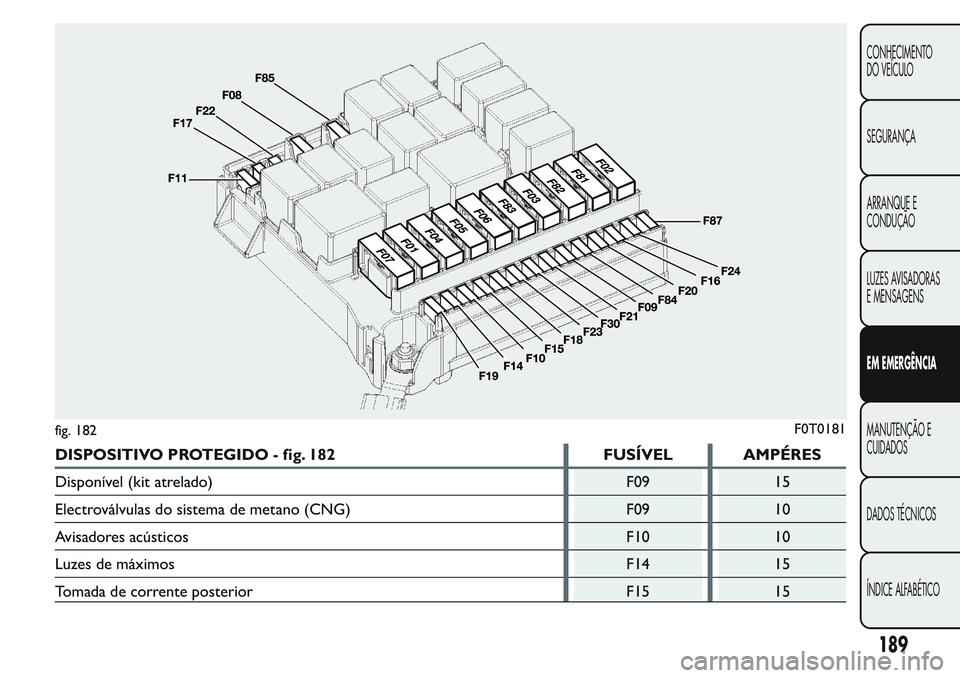

DISPOSITIVO PROTEGIDO - fig. 182 FUSÍVEL AMPÉRES
Disponível (kit atrelado) F09 15
Electroválvulas do sistema de metano (CNG) F09 10
Avisadores acústicos F10 10
Luzes de máximos F14 15
Tomada de corrente posterior F15 15
fig. 182F0T0181
189
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 194 of 272

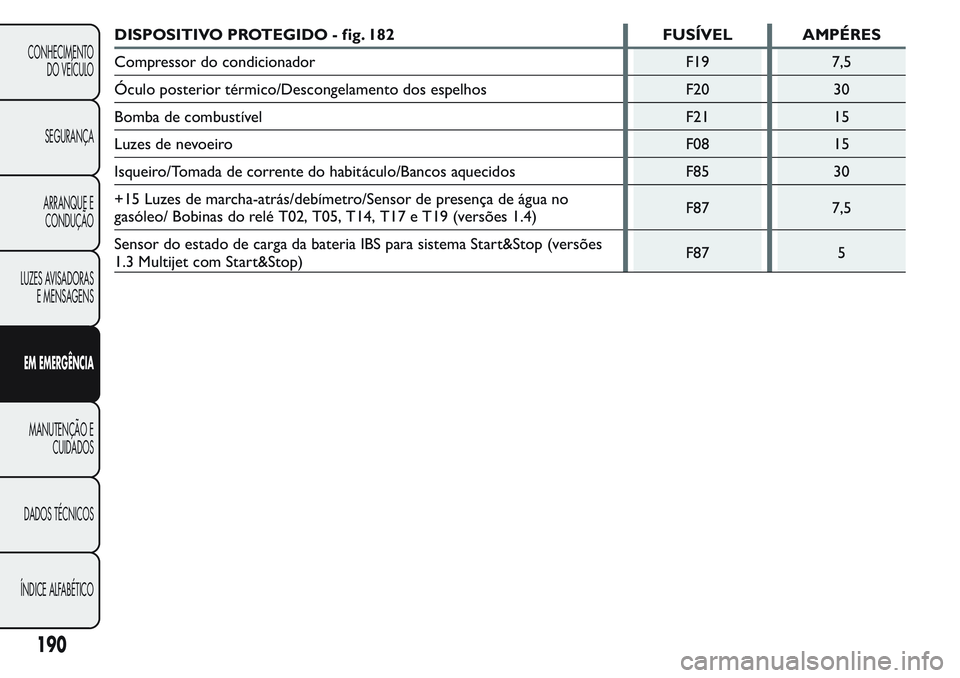

DISPOSITIVO PROTEGIDO - fig. 182 FUSÍVEL AMPÉRES
Compressor do condicionador F19 7,5
Óculo posterior térmico/Descongelamento dos espelhos F20 30
Bomba de combustível F21 15
Luzes de nevoeiro F08 15
Isqueiro/Tomada de corrente do habitáculo/Bancos aquecidos F85 30
+15 Luzes de marcha-atrás/debímetro/Sensor de presença de água no
gasóleo/ Bobinas do relé T02, T05, T14, T17 e T19 (versões 1.4)F87 7,5
Sensor do estado de carga da bateria IBS para sistema Start&Stop (versões
1.3 Multijet com Start&Stop)F87 5
190
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 195 of 272

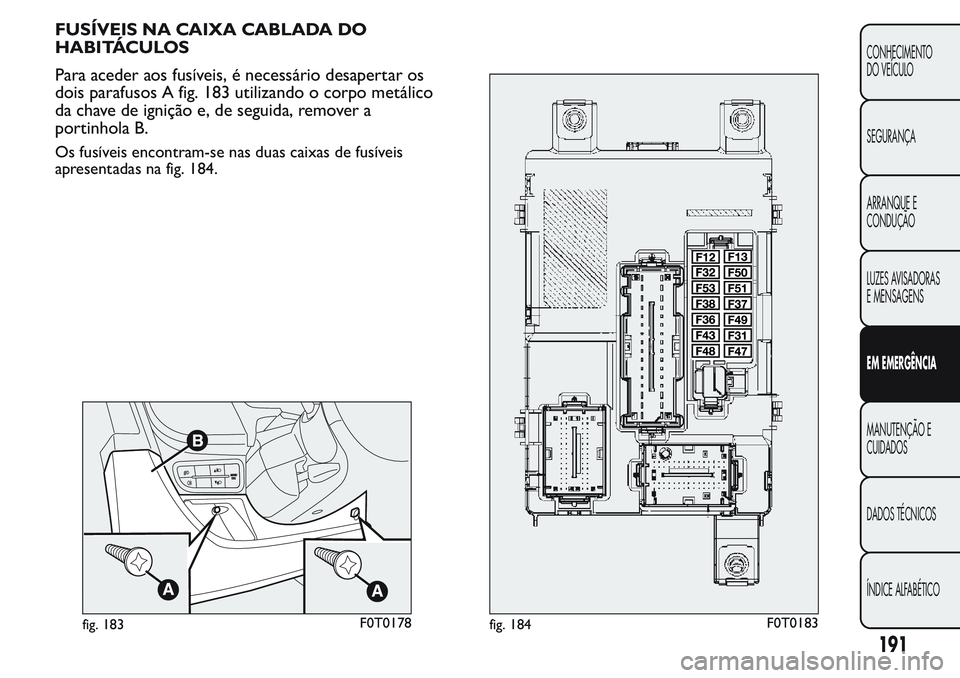

FUSÍVEIS NA CAIXA CABLADA DO
HABITÁCULOS
Para aceder aos fusíveis, é necessário desapertar os
dois parafusos A fig. 183 utilizando o corpo metálico
da chave de ignição e, de seguida, remover a
portinhola B.
Os fusíveis encontram-se nas duas caixas de fusíveis
apresentadas na fig. 184.
fig. 183F0T0178fig. 184F0T0183
191
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 196 of 272

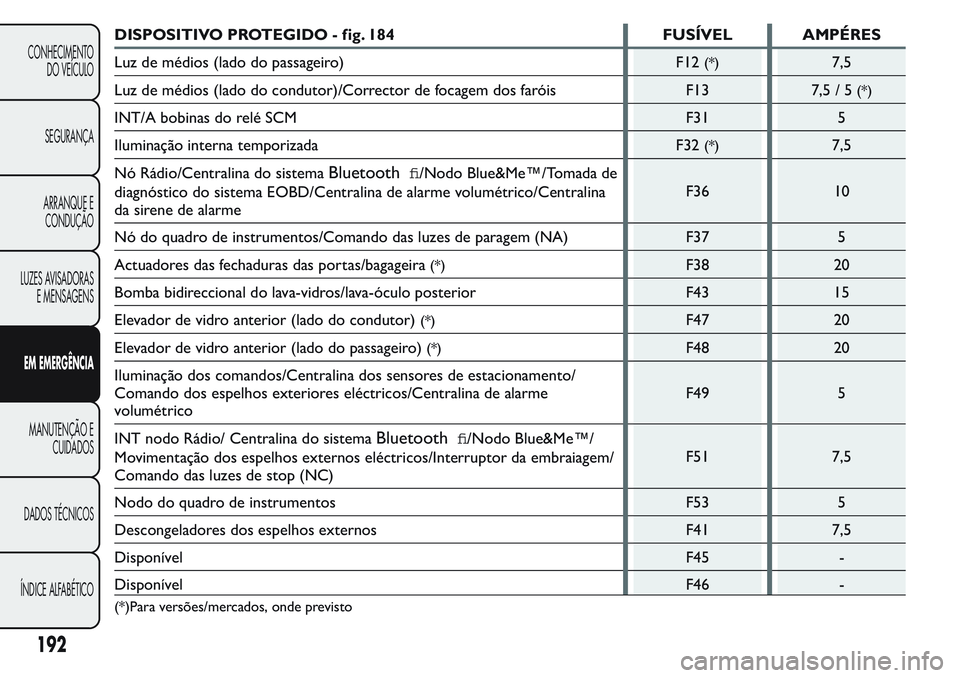

DISPOSITIVO PROTEGIDO - fig. 184 FUSÍVEL AMPÉRES
Luz de médios (lado do passageiro)
F12
(*)7,5
Luz de médios (lado do condutor)/Corrector de focagem dos faróis F13
7,5/5
(*)
INT/A bobinas do relé SCM F31 5
Iluminação interna temporizada
F32
(*)7,5
Nó Rádio/Centralina do sistema
Bluetoothfi/Nodo Blue&Me™/Tomada de
diagnóstico do sistema EOBD/Centralina de alarme volumétrico/Centralina
da sirene de alarmeF36 10
Nó do quadro de instrumentos/Comando das luzes de paragem (NA) F37 5
Actuadores das fechaduras das portas/bagageira
(*)F38 20
Bomba bidireccional do lava-vidros/lava-óculo posterior F43 15
Elevador de vidro anterior (lado do condutor)
(*)F47 20
Elevador de vidro anterior (lado do passageiro)
(*)F48 20
Iluminação dos comandos/Centralina dos sensores de estacionamento/
Comando dos espelhos exteriores eléctricos/Centralina de alarme
volumétricoF49 5
INT nodo Rádio/ Centralina do sistema
Bluetoothfi/Nodo Blue&Me™/
Movimentação dos espelhos externos eléctricos/Interruptor da embraiagem/
Comando das luzes de stop (NC)F51 7,5
Nodo do quadro de instrumentos F53 5
Descongeladores dos espelhos externos F41 7,5
Disponível F45 -
Disponível F46 -
(*)Para versões/mercados, onde previsto
192
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 197 of 272

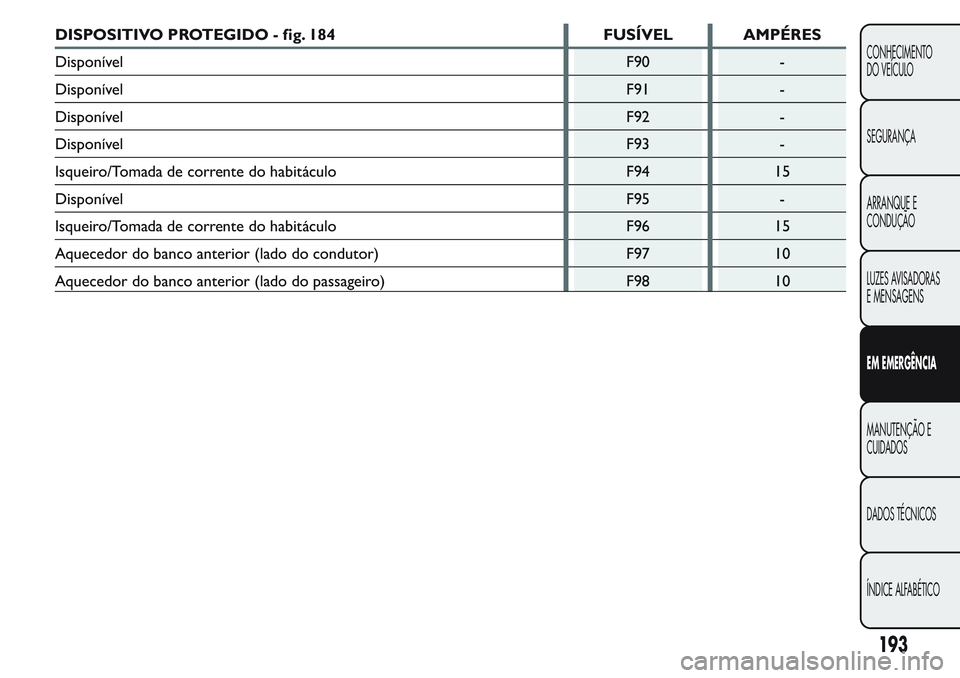

DISPOSITIVO PROTEGIDO - fig. 184 FUSÍVEL AMPÉRES
Disponível F90 -
Disponível F91 -
Disponível F92 -
Disponível F93 -
Isqueiro/Tomada de corrente do habitáculo F94 15
Disponível F95 -
Isqueiro/Tomada de corrente do habitáculo F96 15
Aquecedor do banco anterior (lado do condutor) F97 10
Aquecedor do banco anterior (lado do passageiro) F98 10
193
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 198 of 272

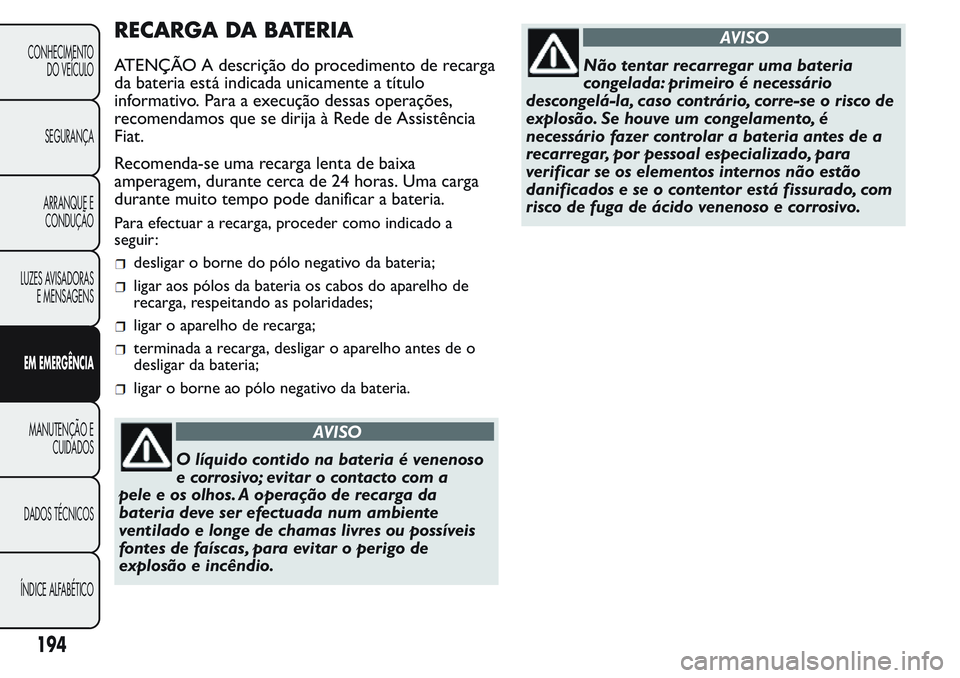

RECARGA DA BATERIA
ATENÇÃO A descrição do procedimento de recarga
da bateria está indicada unicamente a título
informativo. Para a execução dessas operações,
recomendamos que se dirija à Rede de Assistência
Fiat.
Recomenda-se uma recarga lenta de baixa
amperagem, durante cerca de 24 horas. Uma carga
durante muito tempo pode danificar a bateria.
Para efectuar a recarga, proceder como indicado a
seguir:
desligar o borne do pólo negativo da bateria;
ligar aos pólos da bateria os cabos do aparelho de
recarga, respeitando as polaridades;
ligar o aparelho de recarga;
terminada a recarga, desligar o aparelho antes de o
desligar da bateria;
ligar o borne ao pólo negativo da bateria.
AVISO
O líquido contido na bateria é venenoso
e corrosivo; evitar o contacto com a
pele e os olhos. A operação de recarga da
bateria deve ser efectuada num ambiente
ventilado e longe de chamas livres ou possíveis
fontes de faíscas, para evitar o perigo de
explosão e incêndio.
AVISO
Não tentar recarregar uma bateria
congelada: primeiro é necessário
descongelá-la, caso contrário, corre-se o risco de
explosão. Se houve um congelamento, é
necessário fazer controlar a bateria antes de a
recarregar, por pessoal especializado, para
verificar se os elementos internos não estão
danificados e se o contentor está fissurado, com
risco de fuga de ácido venenoso e corrosivo.
194
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 199 of 272

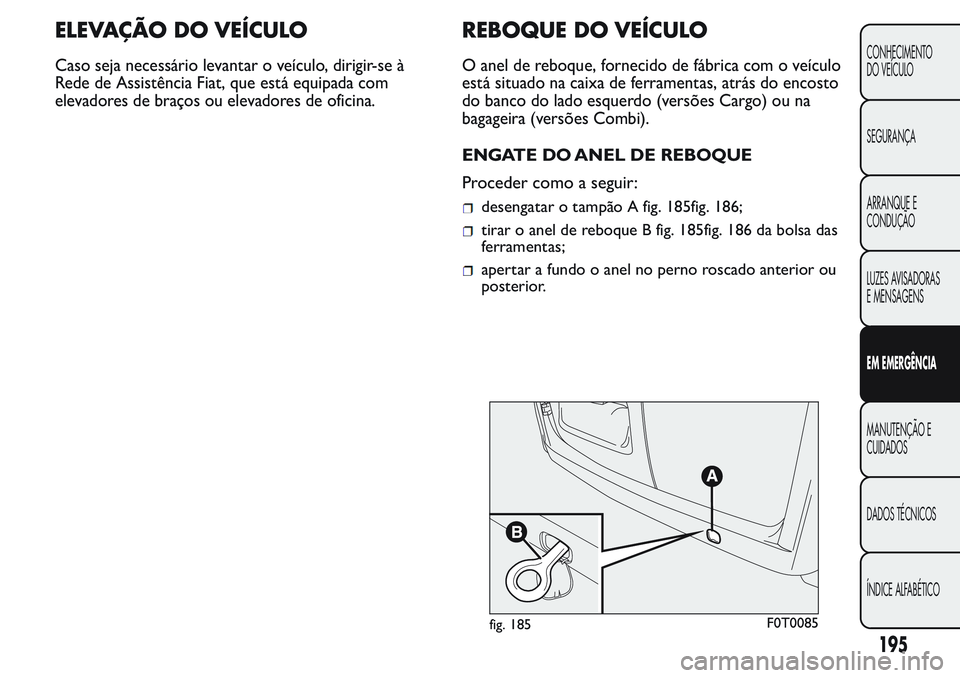

ELEVAÇÃO DOVEÍCULO
Caso seja necessário levantar o veículo, dirigir-se à
Rede de Assistência Fiat, que está equipada com
elevadores de braços ou elevadores de oficina.
REBOQUE DO VEÍCULO
O anel de reboque, fornecido de fábrica com o veículo
está situado na caixa de ferramentas, atrás do encosto
do banco do lado esquerdo (versões Cargo) ou na
bagageira (versões Combi).
ENGATE DO ANEL DE REBOQUE
Proceder como a seguir:
desengatar o tampão A fig. 185fig. 186;
tirar o anel de reboque B fig. 185fig. 186 da bolsa das
ferramentas;
apertar a fundo o anel no perno roscado anterior ou
posterior.
fig. 185F0T0085
195
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 200 of 272

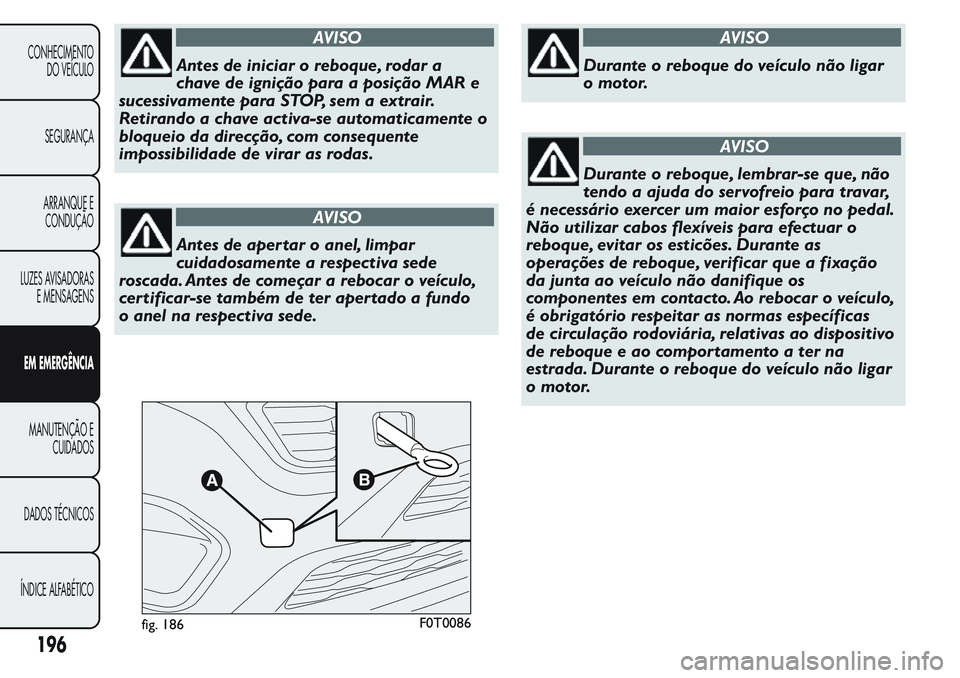

AVISO
Antes de iniciar o reboque, rodar a
chave de ignição para a posição MAR e
sucessivamente para STOP, sem a extrair.
Retirando a chave activa-se automaticamente o
bloqueio da direcção, com consequente
impossibilidade de virar as rodas.
AVISO
Antes de apertar o anel, limpar
cuidadosamente a respectiva sede
roscada. Antes de começar a rebocar o veículo,
certificar-se também de ter apertado a fundo
o anel na respectiva sede.
AVISO
Durante o reboque do veículo não ligar
o motor.
AVISO
Durante o reboque, lembrar-se que, não
tendo a ajuda do servofreio para travar,
é necessário exercer um maior esforço no pedal.
Não utilizar cabos flexíveis para efectuar o
reboque, evitar os esticões. Durante as
operações de reboque, verificar que a fixação
da junta ao veículo não danifique os
componentes em contacto. Ao rebocar o veículo,
é obrigatório respeitar as normas específicas
de circulação rodoviária, relativas ao dispositivo
de reboque e ao comportamento a ter na
estrada. Durante o reboque do veículo não ligar
o motor.
fig. 186F0T0086
