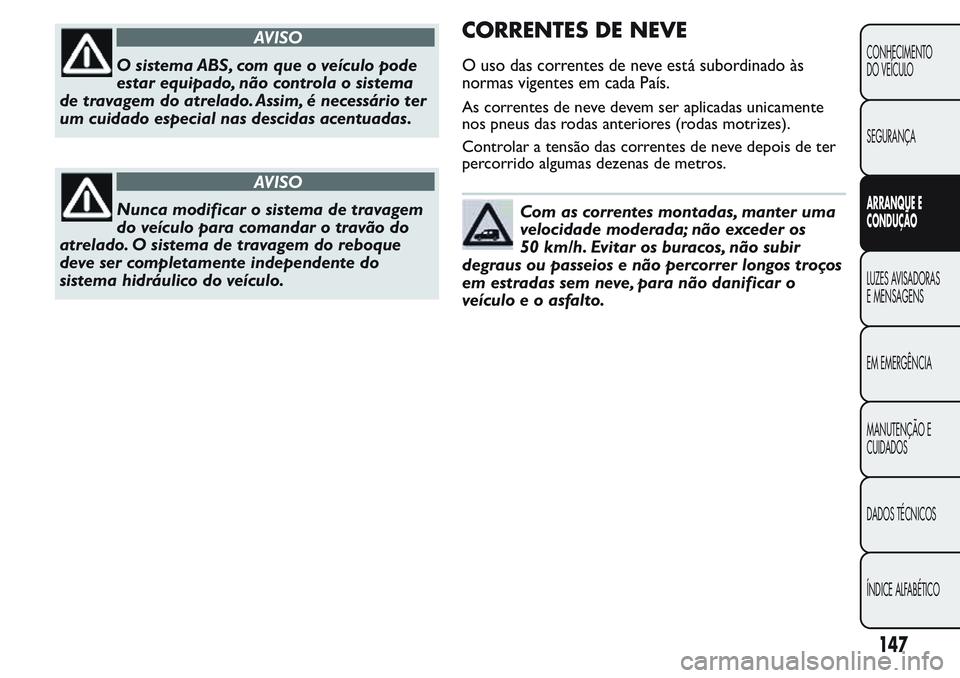

AVISO
O sistema ABS, com que o veículo pode
estar equipado, não controla o sistema
de travagem do atrelado. Assim, é necessário ter
um cuidado especial nas descidas acentuadas.
AVISO
Nunca modificar o sistema de travagem
do veículo para comandar o travão do
atrelado. O sistema de travagem do reboque
deve ser completamente independente do
sistema hidráulico do veículo.
CORRENTES DE NEVE
O uso das correntes de neve está subordinado às
normas vigentes em cada País.
As correntes de neve devem ser aplicadas unicamente
nos pneus das rodas anteriores (rodas motrizes).
Controlar a tensão das correntes de neve depois de ter
percorrido algumas dezenas de metros.
Com as correntes montadas, manter uma
velocidade moderada; não exceder os
50 km/h. Evitar os buracos, não subir
degraus ou passeios e não percorrer longos troços
em estradas sem neve, para não danificar o
veículo e o asfalto.
147
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 152 of 272

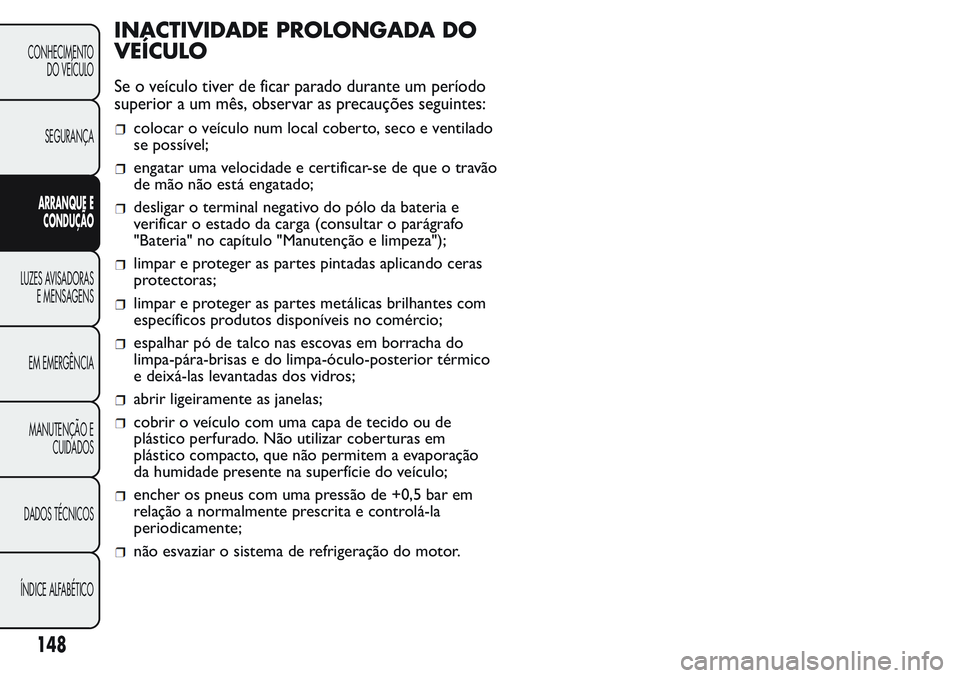

INACTIVIDADE PROLONGADA DO
VEÍCULO
Se o veículo tiver de ficar parado durante um período
superior a um mês, observar as precauções seguintes:
colocar o veículo num local coberto, seco e ventilado
se possível;
engatar uma velocidade e certificar-se de que o travão
de mão não está engatado;
desligar o terminal negativo do pólo da bateria e
verificar o estado da carga (consultar o parágrafo
"Bateria" no capítulo "Manutenção e limpeza");
limpar e proteger as partes pintadas aplicando ceras
protectoras;
limpar e proteger as partes metálicas brilhantes com
específicos produtos disponíveis no comércio;
espalhar pó de talco nas escovas em borracha do
limpa-pára-brisas e do limpa-óculo-posterior térmico
e deixá-las levantadas dos vidros;
abrir ligeiramente as janelas;
cobrir o veículo com uma capa de tecido ou de
plástico perfurado. Não utilizar coberturas em
plástico compacto, que não permitem a evaporação
da humidade presente na superfície do veículo;
encher os pneus com uma pressão de +0,5 bar em
relação a normalmente prescrita e controlá-la
periodicamente;
não esvaziar o sistema de refrigeração do motor.
148
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 153 of 272

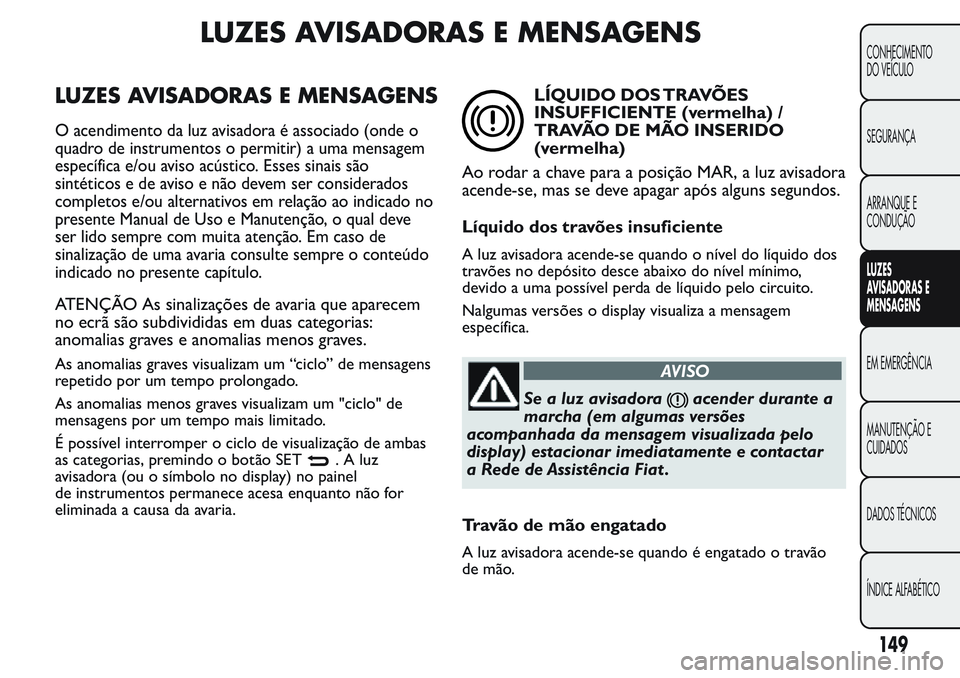

LUZES AVISADORAS E MENSAGENS
LUZES AVISADORAS E MENSAGENS
O acendimento da luz avisadora é associado (onde o
quadro de instrumentos o permitir) a uma mensagem
específica e/ou aviso acústico. Esses sinais são
sintéticos e de aviso e não devem ser considerados
completos e/ou alternativos em relação ao indicado no
presente Manual de Uso e Manutenção, o qual deve
ser lido sempre com muita atenção. Em caso de
sinalização de uma avaria consulte sempre o conteúdo
indicado no presente capítulo.
ATENÇÃO As sinalizações de avaria que aparecem
no ecrã são subdivididas em duas categorias:
anomalias graves e anomalias menos graves.
As anomalias graves visualizam um “ciclo” de mensagens
repetido por um tempo prolongado.
As anomalias menos graves visualizam um "ciclo" de
mensagens por um tempo mais limitado.
É possível interromper o ciclo de visualização de ambas
as categorias, premindo o botão SET
. A luz
avisadora (ou o símbolo no display) no painel
de instrumentos permanece acesa enquanto não for
eliminada a causa da avaria.
LÍQUIDO DOS TRAVÕES
INSUFFICIENTE (vermelha) /
TRAVÃO DE MÃO INSERIDO
(vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos
travões no depósito desce abaixo do nível mínimo,
devido a uma possível perda de líquido pelo circuito.
Nalgumas versões o display visualiza a mensagem
específica.
AVISO
Se a luz avisadoraacender durante a
marcha (em algumas versões
acompanhada da mensagem visualizada pelo
display) estacionar imediatamente e contactar
a Rede de Assistência Fiat .
Travão de mão engatado
A luz avisadora acende-se quando é engatado o travão
de mão.
149
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 154 of 272

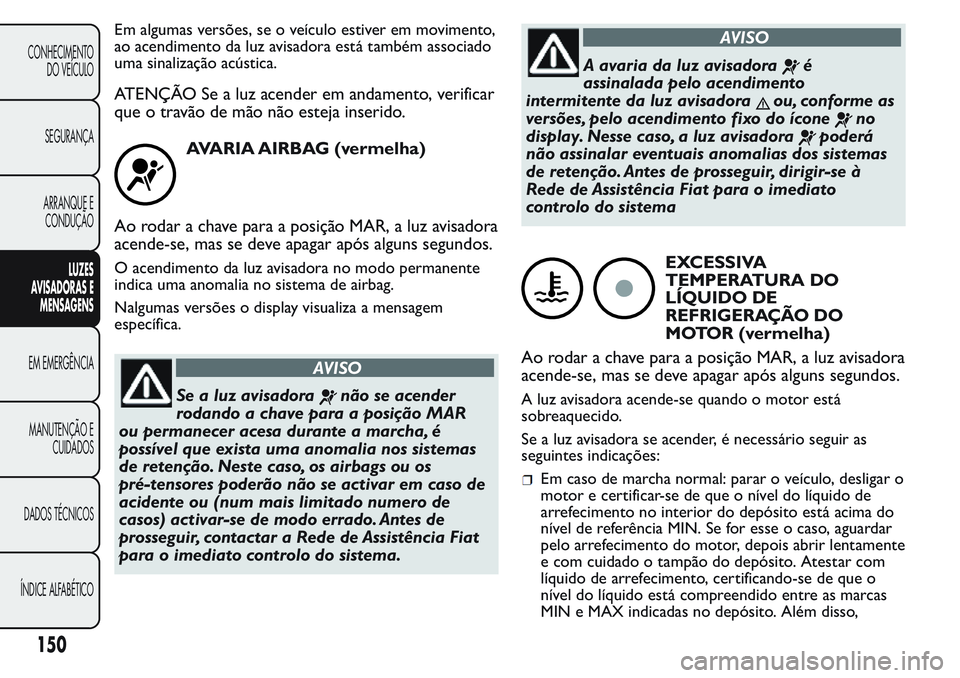

Em algumas versões, se o veículo estiver em movimento,
ao acendimento da luz avisadora está também associado
uma sinalização acústica.
ATENÇÃO Se a luz acender em andamento, verificar
que o travão de mão não esteja inserido.
AVARIA AIRBAG (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
O acendimento da luz avisadora no modo permanente
indica uma anomalia no sistema de airbag.
Nalgumas versões o display visualiza a mensagem
específica.
AVISO
Se a luz avisadoranãoseacender
rodando a chave para a posição MAR
ou permanecer acesa durante a marcha, é
possível que exista uma anomalia nos sistemas
de retenção. Neste caso, os airbags ou os
pré-tensores poderão não se activar em caso de
acidente ou (num mais limitado numero de
casos) activar-se de modo errado. Antes de
prosseguir, contactar a Rede de Assistência Fiat
para o imediato controlo do sistema.
AVISO
A avaria da luz avisadoraé
assinalada pelo acendimento
intermitente da luz avisadora
ou, conforme as
versões, pelo acendimento fixo do ícone
no
display. Nesse caso, a luz avisadora
poderá
não assinalar eventuais anomalias dos sistemas
de retenção. Antes de prosseguir, dirigir-se à
Rede de Assistência Fiat para o imediato
controlo do sistema
EXCESSIVA
TEMPERATURA DO
LÍQUIDO DE
REFRIGERAÇÃO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
A luz avisadora acende-se quando o motor está
sobreaquecido.
Se a luz avisadora se acender, é necessário seguir as
seguintes indicações:
Em caso de marcha normal: parar o veículo, desligar o
motor e certificar-se de que o nível do líquido de
arrefecimento no interior do depósito está acima do
nível de referência MIN. Se for esse o caso, aguardar
pelo arrefecimento do motor, depois abrir lentamente
e com cuidado o tampão do depósito. Atestar com
líquido de arrefecimento, certificando-se de que o
nível do líquido está compreendido entre as marcas
MIN e MAX indicadas no depósito. Além disso,
150
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 155 of 272

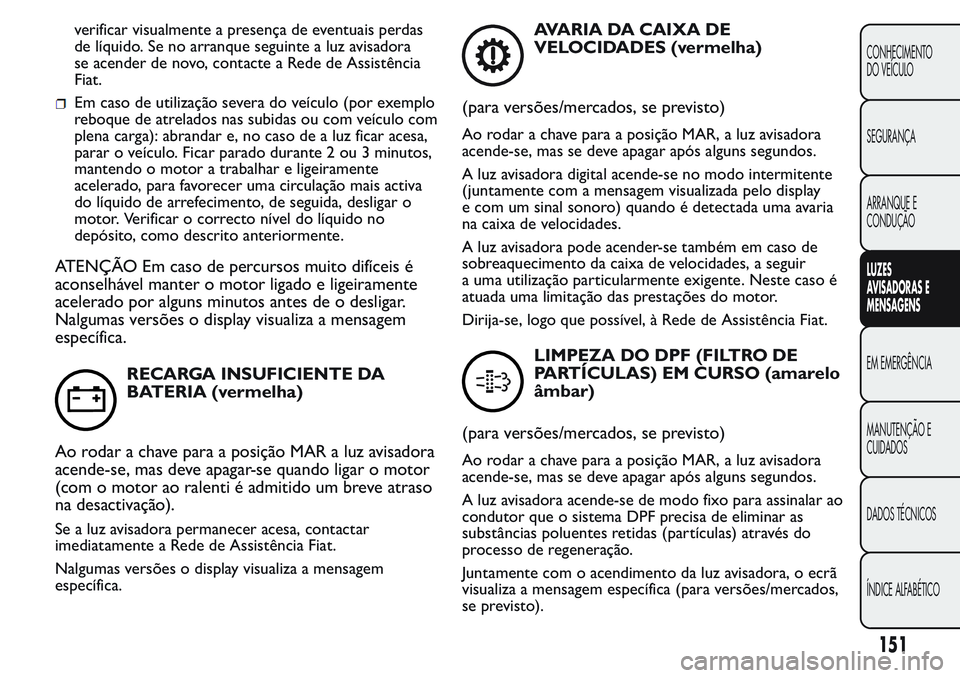

verificar visualmente a presença de eventuais perdas
de líquido. Se no arranque seguinte a luz avisadora
se acender de novo, contacte a Rede de Assistência
Fiat.
Em caso de utilização severa do veículo (por exemplo
reboque de atrelados nas subidas ou com veículo com
plena carga): abrandar e, no caso de a luz ficar acesa,
parar o veículo. Ficar parado durante 2 ou 3 minutos,
mantendo o motor a trabalhar e ligeiramente
acelerado, para favorecer uma circulação mais activa
do líquido de arrefecimento, de seguida, desligar o
motor. Verificar o correcto nível do líquido no
depósito, como descrito anteriormente.
ATENÇÃO Em caso de percursos muito difíceis é
aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
Nalgumas versões o display visualiza a mensagem
específica.
RECARGA INSUFICIENTE DA
BATERIA (vermelha)
Ao rodar a chave para a posição MAR a luz avisadora
acende-se, mas deve apagar-se quando ligar o motor
(com o motor ao ralenti é admitido um breve atraso
na desactivação).
Se a luz avisadora permanecer acesa, contactar
imediatamente a Rede de Assistência Fiat.
Nalgumas versões o display visualiza a mensagem
específica.
AVARIA DA CAIXA DE
VELOCIDADES (vermelha)
(para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
A luz avisadora digital acende-se no modo intermitente
(juntamente com a mensagem visualizada pelo display
e com um sinal sonoro) quando é detectada uma avaria
na caixa de velocidades.
A luz avisadora pode acender-se também em caso de
sobreaquecimento da caixa de velocidades, a seguir
a uma utilização particularmente exigente. Neste caso é
atuada uma limitação das prestações do motor.
Dirija-se, logo que possível, à Rede de Assistência Fiat.
LIMPEZA DO DPF (FILTRO DE
PARTÍCULAS) EM CURSO (amarelo
âmbar)
(para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
A luz avisadora acende-se de modo fixo para assinalar ao
condutor que o sistema DPF precisa de eliminar as
substâncias poluentes retidas (partículas) através do
processo de regeneração.
Juntamente com o acendimento da luz avisadora, o ecrã
visualiza a mensagem específica (para versões/mercados,
se previsto).
151
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 156 of 272

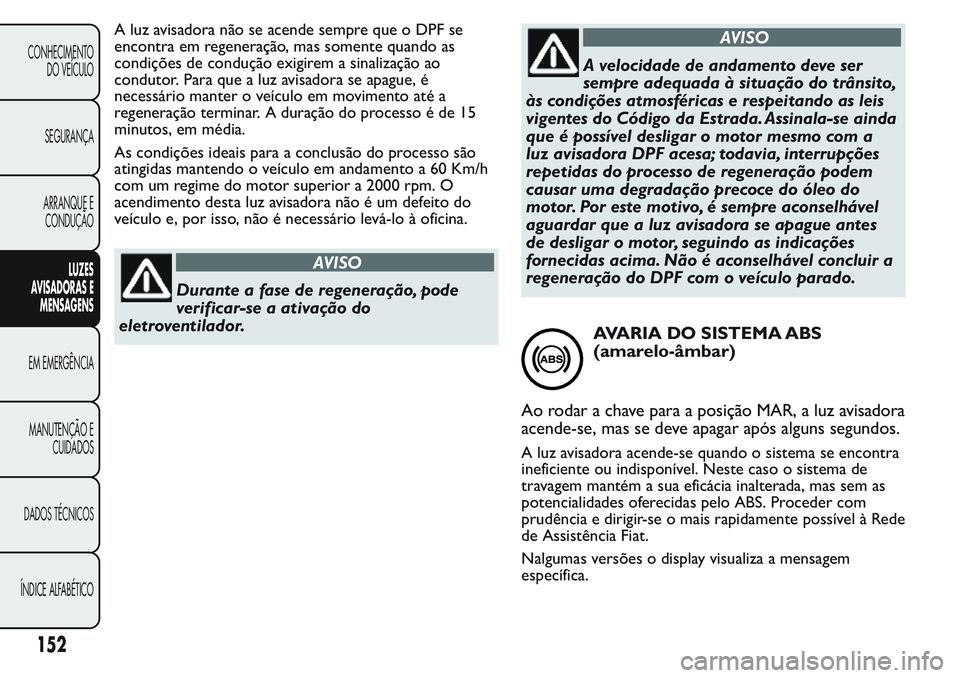

A luz avisadora não se acende sempre que o DPF se
encontra em regeneração, mas somente quando as
condições de condução exigirem a sinalização ao
condutor. Para que a luz avisadora se apague, é
necessário manter o veículo em movimento até a
regeneração terminar. A duração do processo é de 15
minutos, em média.
As condições ideais para a conclusão do processo são
atingidas mantendo o veículo em andamento a 60 Km/h
com um regime do motor superior a 2000 rpm. O
acendimento desta luz avisadora não é um defeito do
veículo e, por isso, não é necessário levá-lo à oficina.
AVISO
Durante a fase de regeneração, pode
verificar-se a ativação do
eletroventilador.
AVISO
A velocidade de andamento deve ser
sempre adequada à situação do trânsito,
às condições atmosféricas e respeitando as leis
vigentes do Código da Estrada. Assinala-se ainda
que é possível desligar o motor mesmo com a
luz avisadora DPF acesa; todavia, interrupções
repetidas do processo de regeneração podem
causar uma degradação precoce do óleo do
motor. Por este motivo, é sempre aconselhável
aguardar que a luz avisadora se apague antes
de desligar o motor, seguindo as indicações
fornecidas acima. Não é aconselhável concluir a
regeneração do DPF com o veículo parado.
AVARIA DO SISTEMA ABS
(amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
A luz avisadora acende-se quando o sistema se encontra
ineficiente ou indisponível. Neste caso o sistema de
travagem mantém a sua eficácia inalterada, mas sem as
potencialidades oferecidas pelo ABS. Proceder com
prudência e dirigir-se o mais rapidamente possível à Rede
de Assistência Fiat.
Nalgumas versões o display visualiza a mensagem
específica.
152
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 157 of 272

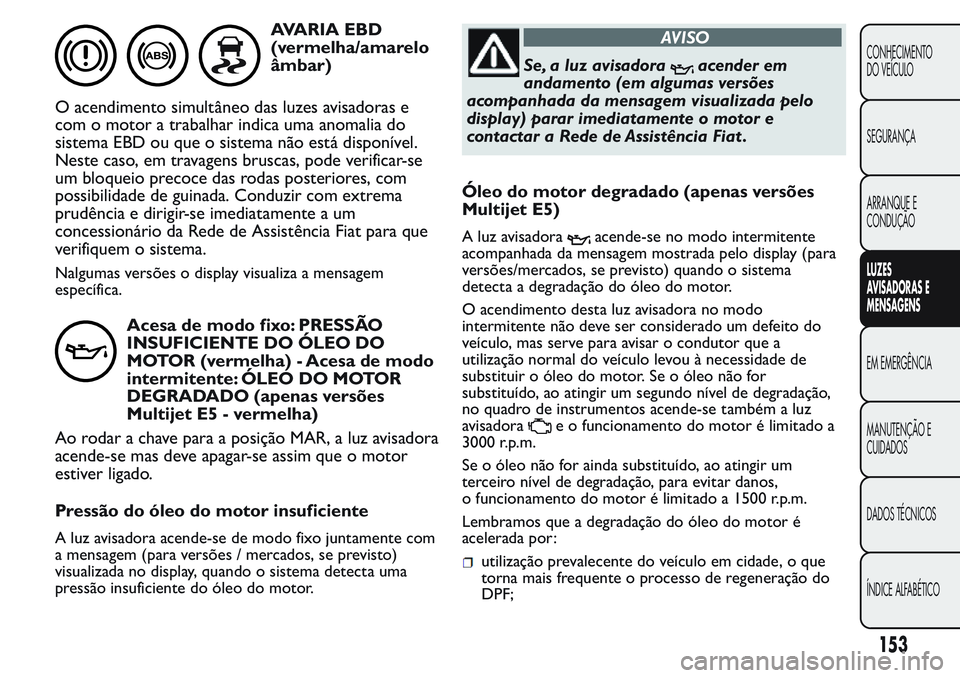

AVARIA EBD
(vermelha/amarelo
âmbar)
O acendimento simultâneo das luzes avisadoras e
com o motor a trabalhar indica uma anomalia do
sistema EBD ou que o sistema não está disponível.
Neste caso, em travagens bruscas, pode verificar-se
um bloqueio precoce das rodas posteriores, com
possibilidade de guinada. Conduzir com extrema
prudência e dirigir-se imediatamente a um
concessionário da Rede de Assistência Fiat para que
verifiquem o sistema.
Nalgumas versões o display visualiza a mensagem
específica.
Acesa de modo fixo: PRESSÃO
INSUFICIENTE DO ÓLEO DO
MOTOR (vermelha) - Acesa de modo
intermitente: ÓLEO DO MOTOR
DEGRADADO (apenas versões
Multijet E5 - vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se mas deve apagar-se assim que o motor
estiver ligado.
Pressão do óleo do motor insuficiente
A luz avisadora acende-se de modo fixo juntamente com
a mensagem (para versões / mercados, se previsto)
visualizada no display, quando o sistema detecta uma
pressão insuficiente do óleo do motor.
AVISO
Se, a luz avisadoraacender em
andamento (em algumas versões
acompanhada da mensagem visualizada pelo
display) parar imediatamente o motor e
contactar a Rede de Assistência Fiat .
Óleo do motor degradado (apenas versões
Multijet E5)
A luz avisadoraacende-se no modo intermitente
acompanhada da mensagem mostrada pelo display (para
versões/mercados, se previsto) quando o sistema
detecta a degradação do óleo do motor.
O acendimento desta luz avisadora no modo
intermitente não deve ser considerado um defeito do
veículo, mas serve para avisar o condutor que a
utilização normal do veículo levou à necessidade de
substituir o óleo do motor. Se o óleo não for
substituído, ao atingir um segundo nível de degradação,
no quadro de instrumentos acende-se também a luz
avisadora
e o funcionamento do motor é limitado a
3000 r.p.m.
Se o óleo não for ainda substituído, ao atingir um
terceiro nível de degradação, para evitar danos,
o funcionamento do motor é limitado a 1500 r.p.m.
Lembramos que a degradação do óleo do motor é
acelerada por:
utilização prevalecente do veículo em cidade, o que
torna mais frequente o processo de regeneração do
DPF;
153
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 158 of 272

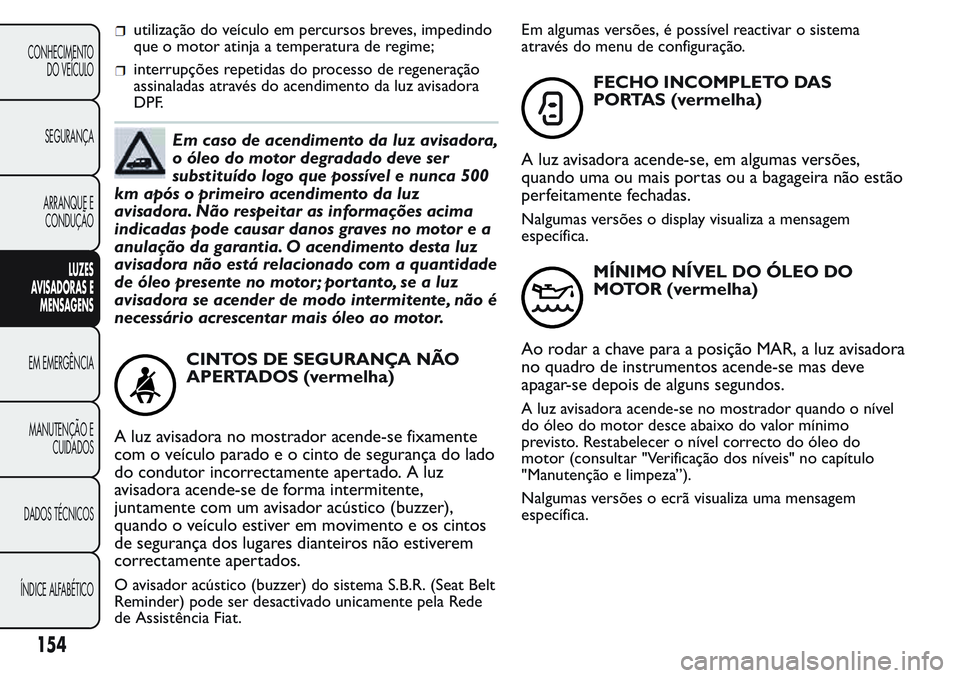

utilização do veículo em percursos breves, impedindo
que o motor atinja a temperatura de regime;
interrupções repetidas do processo de regeneração
assinaladas através do acendimento da luz avisadora
DPF.
Em caso de acendimento da luz avisadora,
o óleo do motor degradado deve ser
substituído logo que possível e nunca 500
km após o primeiro acendimento da luz
avisadora. Não respeitar as informações acima
indicadas pode causar danos graves no motor e a
anulação da garantia. O acendimento desta luz
avisadora não está relacionado com a quantidade
de óleo presente no motor; por tanto, se a luz
avisadora se acender de modo intermitente, não é
necessário acrescentar mais óleo ao motor.
CINTOS DE SEGURANÇA NÃO
APERTADOS (vermelha)
A luz avisadora no mostrador acende-se fixamente
com o veículo parado e o cinto de segurança do lado
do condutor incorrectamente apertado. A luz
avisadora acende-se de forma intermitente,
juntamente com um avisador acústico (buzzer),
quando o veículo estiver em movimento e os cintos
de segurança dos lugares dianteiros não estiverem
correctamente apertados.
O avisador acústico (buzzer) do sistema S.B.R. (Seat Belt
Reminder) pode ser desactivado unicamente pela Rede
de Assistência Fiat.Em algumas versões, é possível reactivar o sistema
através do menu de configuração.
FECHO INCOMPLETO DAS
PORTAS (vermelha)
A luz avisadora acende-se, em algumas versões,
quando uma ou mais portas ou a bagageira não estão
perfeitamente fechadas.
Nalgumas versões o display visualiza a mensagem
específica.
MÍNIMO NÍVEL DO ÓLEO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
no quadro de instrumentos acende-se mas deve
apagar-se depois de alguns segundos.
A luz avisadora acende-se no mostrador quando o nível
do óleo do motor desce abaixo do valor mínimo
previsto. Restabelecer o nível correcto do óleo do
motor (consultar "Verificação dos níveis" no capítulo
"Manutenção e limpeza”).
Nalgumas versões o ecrã visualiza uma mensagem
específica.
154
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 159 of 272

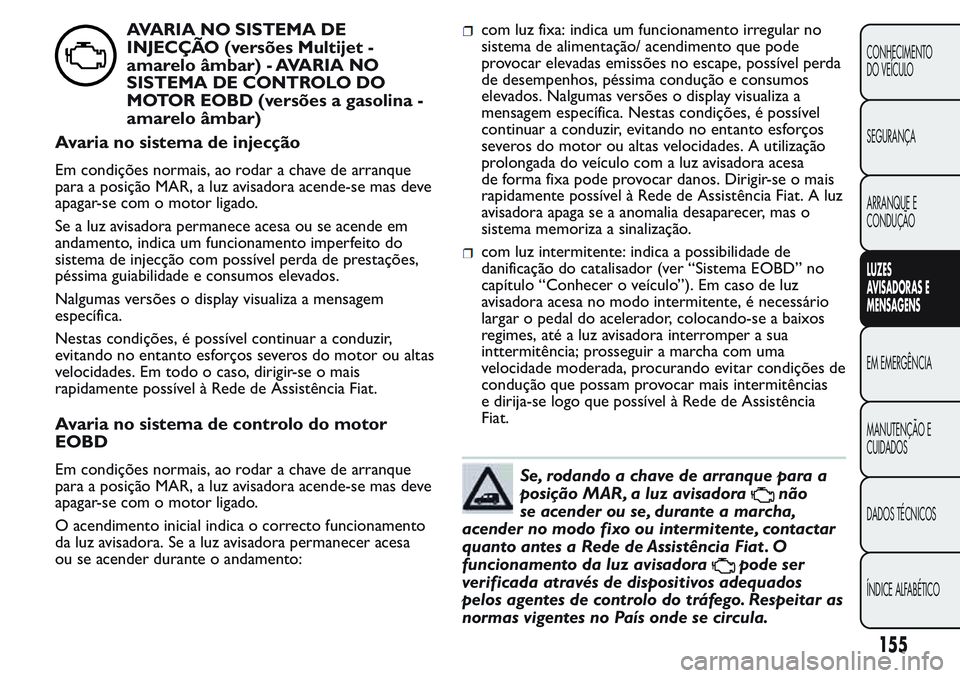

AVARIA NO SISTEMA DE
INJECÇÃO (versões Multijet -
amarelo âmbar) - AVARIA NO
SISTEMA DE CONTROLO DO
MOTOR EOBD (versões a gasolina -
amarelo âmbar)
Avaria no sistema de injecção
Em condições normais, ao rodar a chave de arranque
para a posição MAR, a luz avisadora acende-se mas deve
apagar-se com o motor ligado.
Se a luz avisadora permanece acesa ou se acende em
andamento, indica um funcionamento imperfeito do
sistema de injecção com possível perda de prestações,
péssima guiabilidade e consumos elevados.
Nalgumas versões o display visualiza a mensagem
específica.
Nestas condições, é possível continuar a conduzir,
evitando no entanto esforços severos do motor ou altas
velocidades. Em todo o caso, dirigir-se o mais
rapidamente possível à Rede de Assistência Fiat.
Avaria no sistema de controlo do motor
EOBD
Em condições normais, ao rodar a chave de arranque
para a posição MAR, a luz avisadora acende-se mas deve
apagar-se com o motor ligado.
O acendimento inicial indica o correcto funcionamento
da luz avisadora. Se a luz avisadora permanecer acesa
ou se acender durante o andamento:
com luz fixa: indica um funcionamento irregular no
sistema de alimentação/ acendimento que pode
provocar elevadas emissões no escape, possível perda
de desempenhos, péssima condução e consumos
elevados. Nalgumas versões o display visualiza a
mensagem específica. Nestas condições, é possível
continuar a conduzir, evitando no entanto esforços
severos do motor ou altas velocidades. A utilização
prolongada do veículo com a luz avisadora acesa
de forma fixa pode provocar danos. Dirigir-se o mais
rapidamente possível à Rede de Assistência Fiat. A luz
avisadora apaga se a anomalia desaparecer, mas o
sistema memoriza a sinalização.
com luz intermitente: indica a possibilidade de
danificação do catalisador (ver “Sistema EOBD” no
capítulo “Conhecer o veículo”). Em caso de luz
avisadora acesa no modo intermitente, é necessário
largar o pedal do acelerador, colocando-se a baixos
regimes, até a luz avisadora interromper a sua
inttermitência; prosseguir a marcha com uma
velocidade moderada, procurando evitar condições de
condução que possam provocar mais intermitências
e dirija-se logo que possível à Rede de Assistência
Fiat.
Se, rodando a chave de arranque para a
posição MAR, a luz avisadora
não
se acender ou se, durante a marcha,
acender no modo fixo ou intermitente, contactar
quanto antes a Rede de Assistência Fiat . O
funcionamento da luz avisadora
pode ser
verificada através de dispositivos adequados
pelos agentes de controlo do tráfego. Respeitar as
normas vigentes no País onde se circula.
155
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 160 of 272

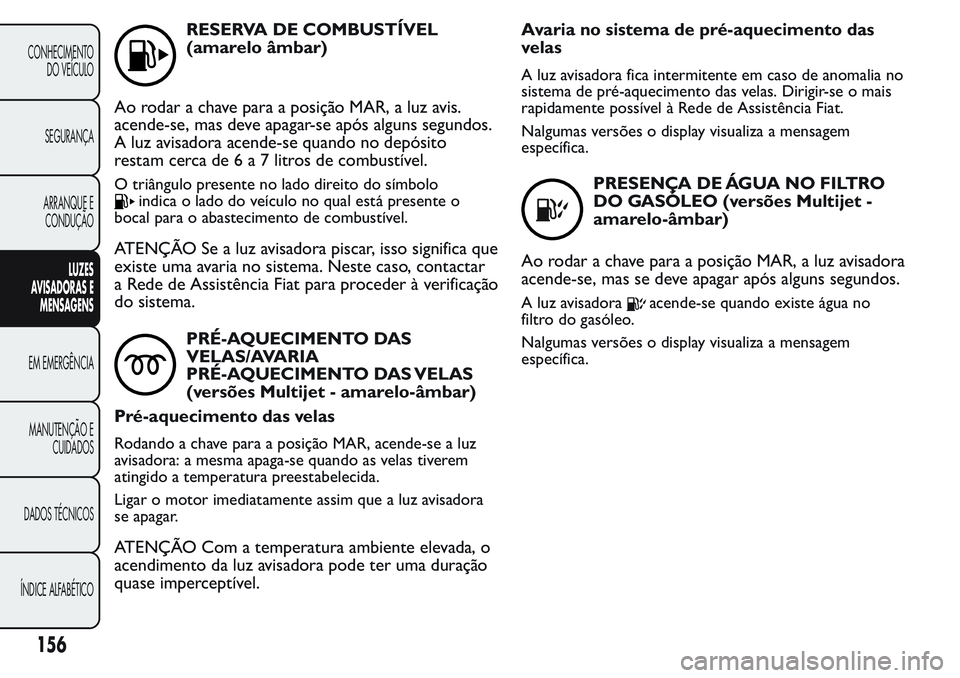

RESERVA DE COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz avis.
acende-se, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando no depósito
restamcercade6a7litros de combustível.
O triângulo presente no lado direito do símbolo
indica o lado do veículo no qual está presente o
bocal para o abastecimento de combustível.
ATENÇÃO Se a luz avisadora piscar, isso significa que
existe uma avaria no sistema. Neste caso, contactar
a Rede de Assistência Fiat para proceder à verificação
do sistema.
PRÉ-AQUECIMENTO DAS
VELAS/AVARIA
PRÉ-AQUECIMENTO DAS VELAS
(versões Multijet - amarelo-âmbar)
Pré-aquecimento das velas
Rodando a chave para a posição MAR, acende-se a luz
avisadora: a mesma apaga-se quando as velas tiverem
atingido a temperatura preestabelecida.
Ligar o motor imediatamente assim que a luz avisadora
se apagar.
ATENÇÃO Com a temperatura ambiente elevada, o
acendimento da luz avisadora pode ter uma duração
quase imperceptível.Avaria no sistema de pré-aquecimento das
velas
A luz avisadora fica intermitente em caso de anomalia no
sistema de pré-aquecimento das velas. Dirigir-se o mais
rapidamente possível à Rede de Assistência Fiat.
Nalgumas versões o display visualiza a mensagem
específica.
PRESENÇA DE ÁGUA NO FILTRO
DO GASÓLEO (versões Multijet -
amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas se deve apagar após alguns segundos.
A luz avisadoraacende-se quando existe água no
filtro do gasóleo.
Nalgumas versões o display visualiza a mensagem
específica.
156
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
DADOS TÉCNICOS
ÍNDICE ALFABÉTICO
