Hyundai H350 2016 Instrukcja Obsługi (in Polish)

3-47

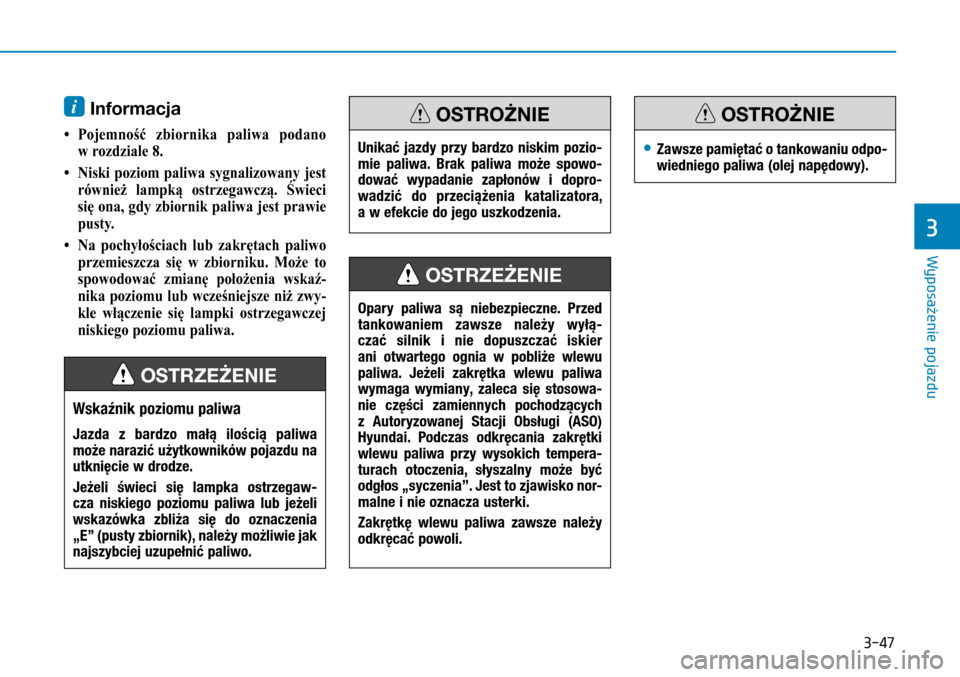

i Informacja
• Pojemność zbiornika paliwa podano
w rozdziale 8.
• Niski poziom paliwa sygnalizowany jest
również lampką ostrzegawczą. Świeci
się ona, gdy zbiornik paliwa jest prawie
pusty.
• Na pochyłościach lub zakrętach paliwo
przemieszcza się w zbiorniku. Może to
spowodować zmianę położenia wskaź-
nika poziomu lub wcześniejsze niż zwy-
kle włączenie się lampki ostrzegawczej
niskiego poziomu paliwa.
Opary paliwa są niebezpieczne. Przed tankowaniem zawsze należy wyłą-czać silnik i  nie dopuszczać iskier ani otwartego ognia w  pobliże wlewu paliwa. Jeżeli zakrętka wlewu paliwa wymaga wymiany, zaleca się stosowa-nie części zamiennych pochodzących z  Autoryzowanej Stacji Obsługi (ASO) Hyundai. Podczas odkręcania zakrętki wlewu paliwa przy wysokich tempera-turach otoczenia, słyszalny może być odgłos „syczenia”. Jest to zjawisko nor-malne i nie oznacza usterki.
Zakrętkę wlewu paliwa zawsze należy odkręcać powoli.
OSTRZEŻENIE
Wskaźnik poziomu paliwa
Jazda z  bardzo małą ilością paliwa może narazić użytkowników pojazdu na
utknięcie w drodze.
Jeżeli świeci się lampka ostrzegaw-cza niskiego poziomu paliwa lub  jeżeli wskazówka zbliża się do oznaczenia „E” (pusty zbiornik), należy możliwie jak najszybciej uzupełnić paliwo.
OSTRZEŻENIE
Unikać jazdy przy bardzo niskim pozio-mie paliwa. Brak paliwa może spowo-dować wypadanie zapłonów i  dopro-wadzić do przeciążenia katalizatora, a w efekcie do jego uszkodzenia.
OSTROŻNIE
• Zawsze pamiętać o tankowaniu odpo-wiedniego paliwa (olej napędowy).
OSTROŻNIE
Wyposaęenie pojazdu
3

3-48

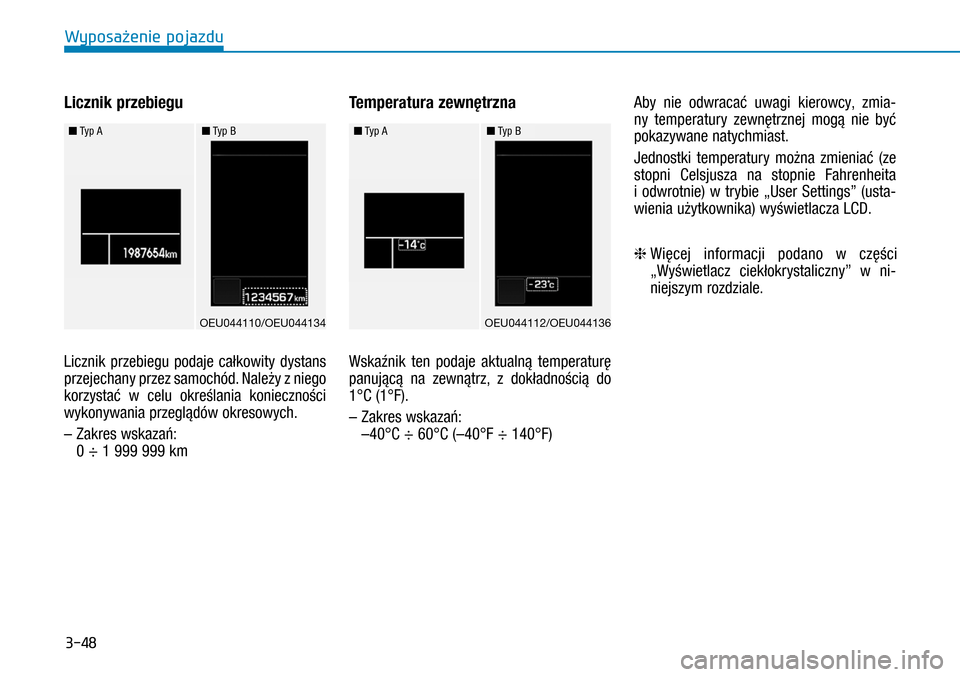

Licznik przebiegu
Licznik przebiegu podaje całkowity dystans
przejechany przez samochód. Należy z niego
korzystać w  celu określania konieczności
wykonywania przeglądów okresowych.
– Zakres wskazań:
0 ÷ 1 999 999 km
Temperatura zewnętrzna
Wskaźnik ten podaje aktualną temperaturę
panującą na zewnątrz, z  dokładnością do
1°C (1°F).
– Zakres wskazań:
–40°C ÷ 60°C (–40°F ÷ 140°F)
Aby nie odwracać uwagi kierowcy, zmia-
ny temperatury zewnętrznej mogą nie być
pokazywane natychmiast.
Jednostki temperatury można zmieniać (ze
stopni Celsjusza na stopnie Fahrenheita
i  odwrotnie) w  trybie „User Settings” (usta-
wienia użytkownika) wyświetlacza LCD.
h
Więcej informacji podano w  części
„Wyświetlacz ciekłokrystaliczny” w  ni-
niejszym rozdziale.
n Typ A
OEU044110/OEU044134
n Typ B n Typ A
OEU044112/OEU044136
n Typ B
Wyposaęenie pojazdu

3-49

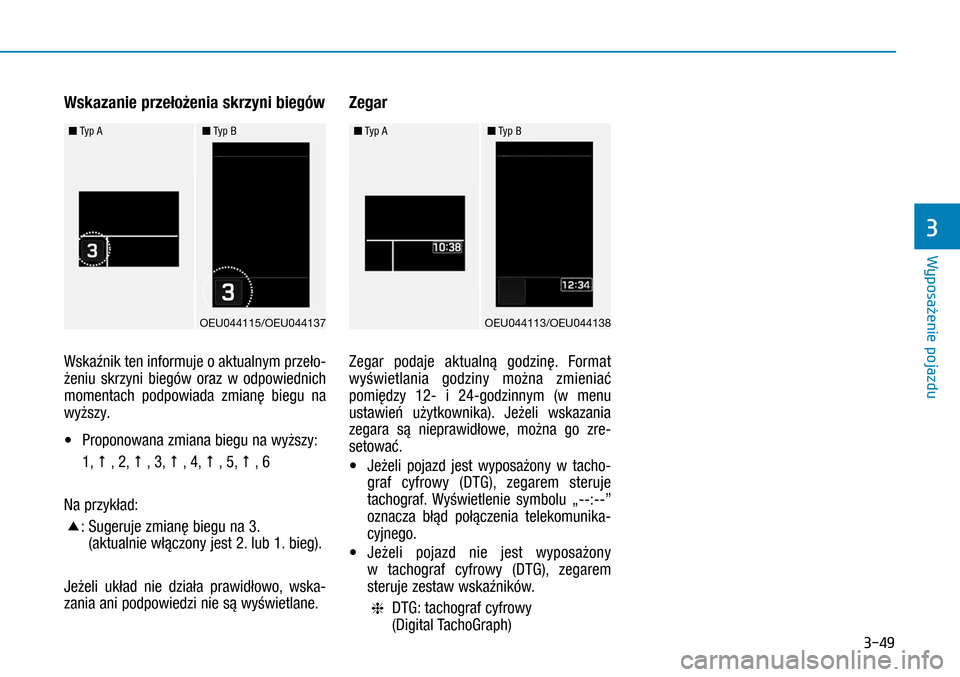

Wskazanie przełożenia skrzyni biegów
Wskaźnik ten informuje o aktualnym przeło-
żeniu skrzyni biegów oraz w  odpowiednich
momentach podpowiada zmianę biegu na
wyższy.
• Proponowana zmiana biegu na wyższy:
1, # , 2, # , 3, # , 4, # , 5, # , 6
Na przykład:
: Sugeruje zmianę biegu na 3.
(aktualnie włączony jest 2. lub 1. bieg).
Jeżeli układ nie działa prawidłowo, wska-
zania ani podpowiedzi nie są wyświetlane.
Zegar
Zegar podaje aktualną godzinę. Format
wyświetlania godziny można zmieniać
pomiędzy 12- i  24-godzinnym (w  menu
ustawień użytkownika). Jeżeli wskazania
zegara są nieprawidłowe, można go zre-
setować.
• Jeżeli pojazd jest wyposażony w  tacho-
graf cyfrowy (DTG), zegarem steruje
tachograf. Wyświetlenie symbolu „--:--”
oznacza błąd połączenia telekomunika-
cyjnego.
• Jeżeli pojazd nie jest wyposażony
w  tachograf cyfrowy (DTG), zegarem
steruje zestaw wskaźników.
h DTG: tachograf cyfrowy
(Digital TachoGraph)
n Typ A
OEU044115/OEU044137
n Typ B n Typ A
OEU044113/OEU044138
n Typ B
Wyposaęenie pojazdu
3

3-50

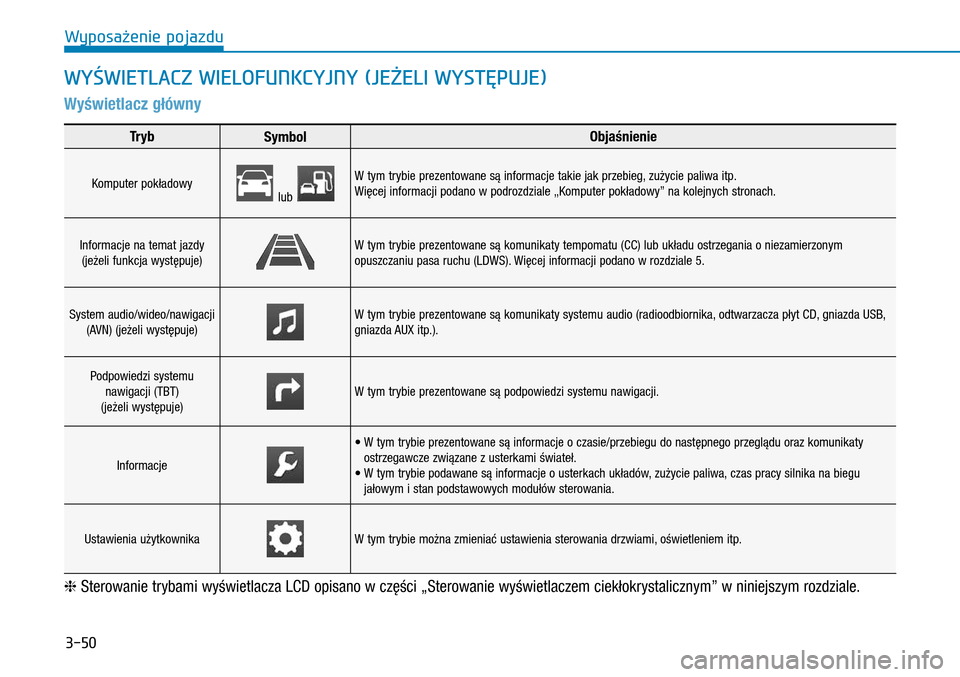

Wyświetlacz główny
WYŚWIETLACZ WIELOFUNKCYJNY (JEŻELI WYSTĘPUJE)
Tr y bSymbolObjaśnienie
Komputer pokładowy lub
W tym trybie prezentowane są informacje takie jak przebieg, zużycie paliwa itp. Więcej informacji podano w podrozdziale „Komputer pokładowy” na kolejnych stronach.
Informacje na temat jazdy (jeżeli funkcja występuje)W tym trybie prezentowane są komunikaty tempomatu (CC) lub układu ostrzegania o niezamierzonym opuszczaniu pasa ruchu (LDWS). Więcej informacji podano w rozdziale 5.
System audio/wideo/nawigacji (AVN) (jeżeli występuje)W tym trybie prezentowane są komunikaty systemu audio (radioodbiornika, odtwarzacza płyt CD, gniazda USB, gniazda AUX itp.).
Podpowiedzi systemu nawigacji (TBT) (jeżeli występuje)W tym trybie prezentowane są podpowiedzi systemu nawigacji.
Informacje
•
W tym trybie prezentowane są informacje o czasie/przebiegu do następnego przeglądu oraz komunikaty ostrzegawcze związane z usterkami świateł.•
W tym trybie podawane są informacje o usterkach układów, zużycie paliwa, czas pracy silnika na biegu jałowym i stan podstawowych modułów sterowania.
Ustawienia użytkownikaW tym trybie można zmieniać ustawienia sterowania drzwiami, oświetleniem itp.
h Sterowanie trybami wyświetlacza LCD opisano w części „Sterowanie wyświetlaczem ciekłokrystalicznym” w niniejszym rozdziale.
Wyposaęenie pojazdu

3-51

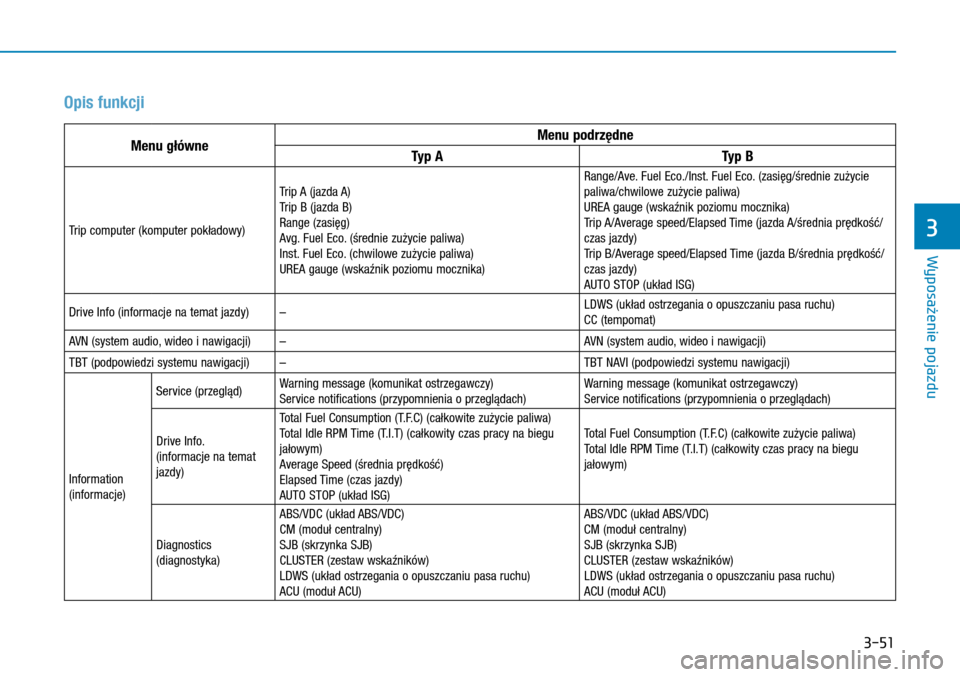

Opis funkcji
Menu główneMenu podrzędne
Typ ATyp B
Trip computer (komputer pokładowy)
Trip A (jazda A)Trip B (jazda B)Range (zasięg)Avg. Fuel Eco. (średnie zużycie paliwa)Inst. Fuel Eco. (chwilowe zużycie paliwa)UREA gauge (wskaźnik poziomu mocznika)
Range/Ave. Fuel Eco./Inst. Fuel Eco. (zasięg/średnie zużycie paliwa/chwilowe zużycie paliwa)UREA gauge (wskaźnik poziomu mocznika)Trip A/Average speed/Elapsed Time (jazda A/średnia prędkość/czas jazdy)Trip B/Average speed/Elapsed Time (jazda B/średnia prędkość/czas jazdy)AUTO STOP (układ ISG)
Drive Info (informacje na temat jazdy)–LDWS (układ ostrzegania o opuszczaniu pasa ruchu)CC (tempomat)
AVN (system audio, wideo i nawigacji)–AVN (system audio, wideo i nawigacji)
TBT (podpowiedzi systemu nawigacji)–TBT NAVI (podpowiedzi systemu nawigacji)
Information (informacje)
Service (przegląd)Warning message (komunikat ostrzegawczy)Service notifications (przypomnienia o przeglądach)Warning message (komunikat ostrzegawczy)Service notifications (przypomnienia o przeglądach)
Drive Info.(informacje na temat jazdy)
Total Fuel Consumption (T.F.C) (całkowite zużycie paliwa)Total Idle RPM Time (T.I.T) (całkowity czas pracy na biegu jałowym)Average Speed (średnia prędkość)Elapsed Time (czas jazdy)AUTO STOP (układ ISG)
Total Fuel Consumption (T.F.C) (całkowite zużycie paliwa)Total Idle RPM Time (T.I.T) (całkowity czas pracy na biegu jałowym)
Diagnostics (diagnostyka)
ABS/VDC (układ ABS/VDC)CM (moduł centralny)SJB (skrzynka SJB)CLUSTER (zestaw wskaźników)LDWS (układ ostrzegania o opuszczaniu pasa ruchu)ACU (moduł ACU)
ABS/VDC (układ ABS/VDC)CM (moduł centralny)SJB (skrzynka SJB)CLUSTER (zestaw wskaźników)LDWS (układ ostrzegania o opuszczaniu pasa ruchu)ACU (moduł ACU)
Wyposaęenie pojazdu
3

3-52

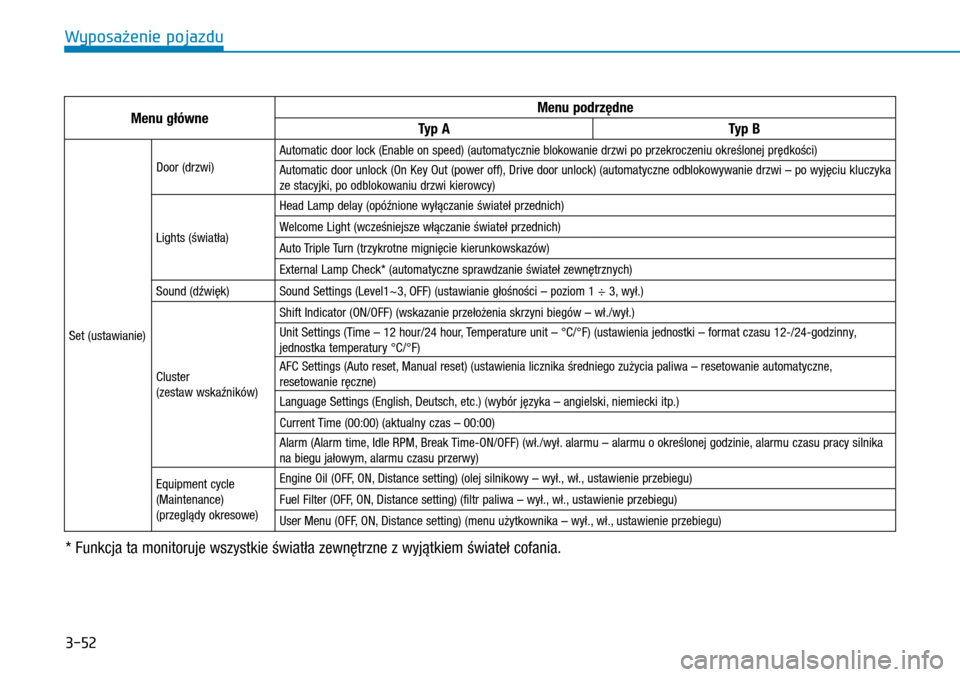

Menu główneMenu podrzędne
Typ ATyp B
Set (ustawianie)
Door (drzwi)
Automatic door lock (Enable on speed) (automatycznie blokowanie drzwi po przekroczeniu określonej prędkości)
Automatic door unlock (On Key Out (power off), Drive door unlock) (automatyczne odblokowywanie drzwi – po wyjęciu kluczyka ze stacyjki, po odblokowaniu drzwi kierowcy)
Lights (światła)
Head Lamp delay (opóźnione wyłączanie świateł przednich)
Welcome Light (wcześniejsze włączanie świateł przednich)
Auto Triple Turn (trzykrotne mignięcie kierunkowskazów)
External Lamp Check* (automatyczne sprawdzanie świateł zewnętrznych)
Sound (dźwięk)Sound Settings (Level1~3, OFF) (ustawianie głośności – poziom 1 ÷ 3, wył.)
Cluster (zestaw wskaźników)
Shift Indicator (ON/OFF) (wskazanie przełożenia skrzyni biegów – wł./wył.)
Unit Settings (Time – 12 hour/24 hour, Temperature unit – °C/°F) (ustawienia jednostki – format czasu 12-/24-godzinny, jednostka temperatury °C/°F)
AFC Settings (Auto reset, Manual reset) (ustawienia licznika średniego zużycia paliwa – resetowanie automatyczne, resetowanie ręczne)
Language Settings (English, Deutsch, etc.) (wybór języka – angielski, niemiecki itp.)
Current Time (00:00) (aktualny czas – 00:00)
Alarm (Alarm time, Idle RPM, Break Time-ON/OFF) (wł./wył. alarmu – alarmu o określonej godzinie, alarmu czasu pracy silnika na biegu jałowym, alarmu czasu przerwy)
Equipment cycle (Maintenance) (przeglądy okresowe)
Engine Oil (OFF, ON, Distance setting) (olej silnikowy – wył., wł., ustawienie przebiegu)
Fuel Filter (OFF, ON, Distance setting) (filtr paliwa – wył., wł., ustawienie przebiegu)
User Menu (OFF, ON, Distance setting) (menu użytkownika – wył., wł., ustawienie przebiegu)
* Funkcja ta monitoruje wszystkie światła zewnętrzne z wyjątkiem świateł cofania.
Wyposaęenie pojazdu

3-53

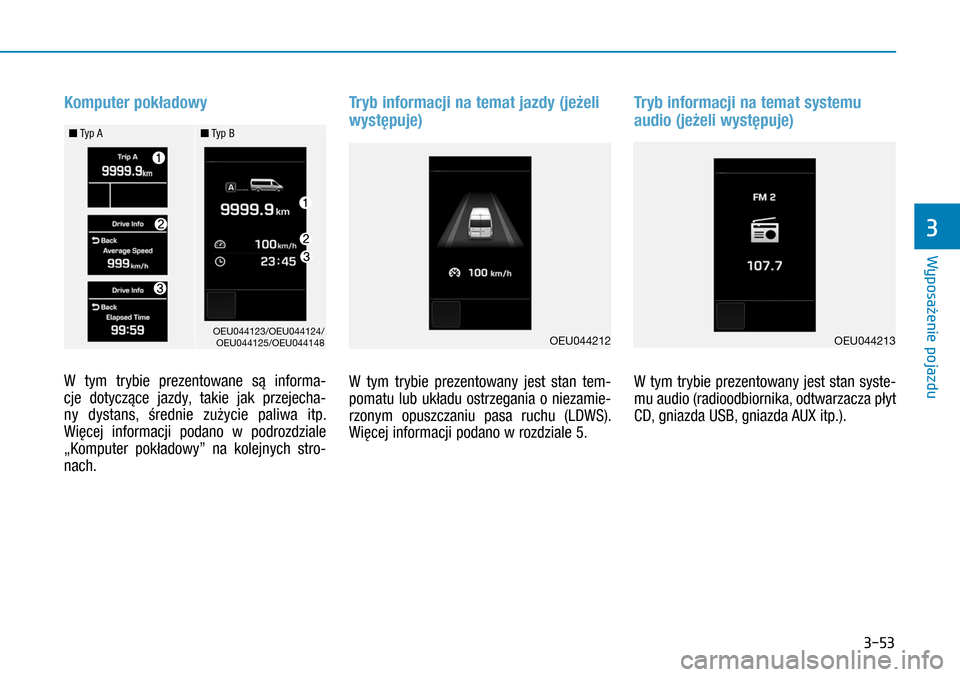

Komputer pokładowy
W  tym trybie prezentowane są informa-
cje dotyczące jazdy, takie jak przejecha-
ny dystans, średnie zużycie paliwa itp.
Więcej informacji podano w  podrozdziale
„Komputer pokładowy” na kolejnych stro-
nach.
Tryb informacji na temat jazdy (jeżeli
występuje)
W  tym trybie prezentowany jest stan tem-
pomatu lub układu ostrzegania o  niezamie-
rzonym opuszczaniu pasa ruchu (LDWS).
Więcej informacji podano w rozdziale 5.
Tryb informacji na temat systemu
audio (jeżeli występuje)
W tym trybie prezentowany jest stan syste-
mu audio (radioodbiornika, odtwarzacza płyt
CD, gniazda USB, gniazda AUX itp.).
OEU044123/OEU044124/OEU044125/OEU044148
n Typ A n Typ B
OEU044212OEU044213
Wyposaęenie pojazdu
3

3-54

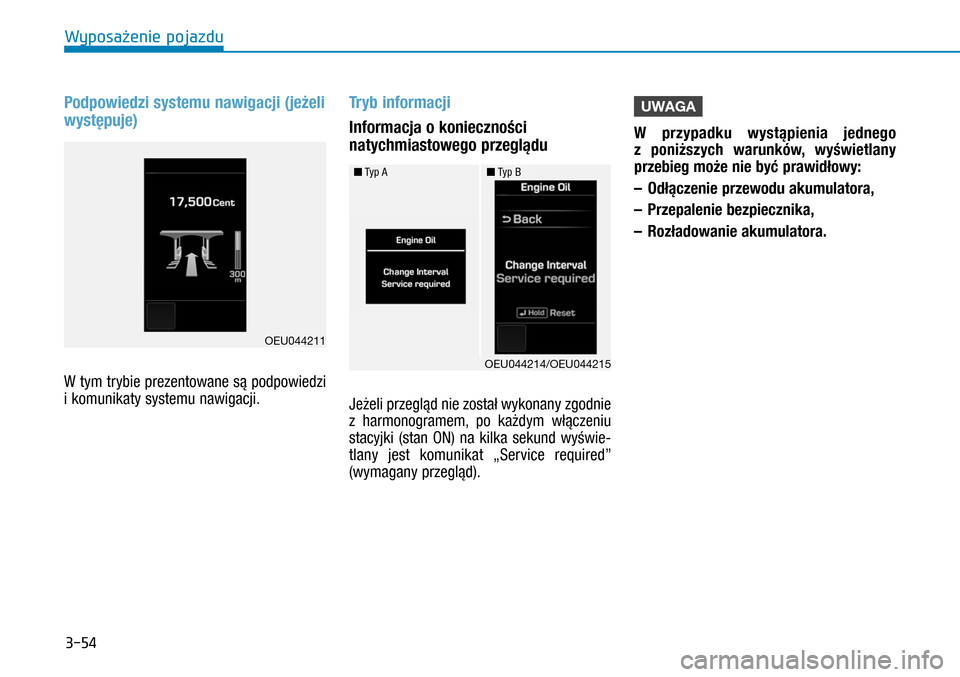

Podpowiedzi systemu nawigacji (jeżeli
występuje)
W tym trybie prezentowane są podpowiedzi
i komunikaty systemu nawigacji.
Tryb informacji
Informacja o konieczności
natychmiastowego przeglądu
Jeżeli przegląd nie został wykonany zgodnie
z  harmonogramem, po każdym włączeniu
stacyjki (stan ON) na kilka sekund wyświe-
tlany jest komunikat „Service required”
(wymagany przegląd).
UWAGA
W  przypadku wystąpienia jednego
z  poniższych warunków, wyświetlany
przebieg może nie być prawidłowy:
– Odłączenie przewodu akumulatora,
– Przepalenie bezpiecznika,
– Rozładowanie akumulatora.
n Typ A
OEU044214/OEU044215
n Typ B
OEU044211
Wyposaęenie pojazdu

3-55

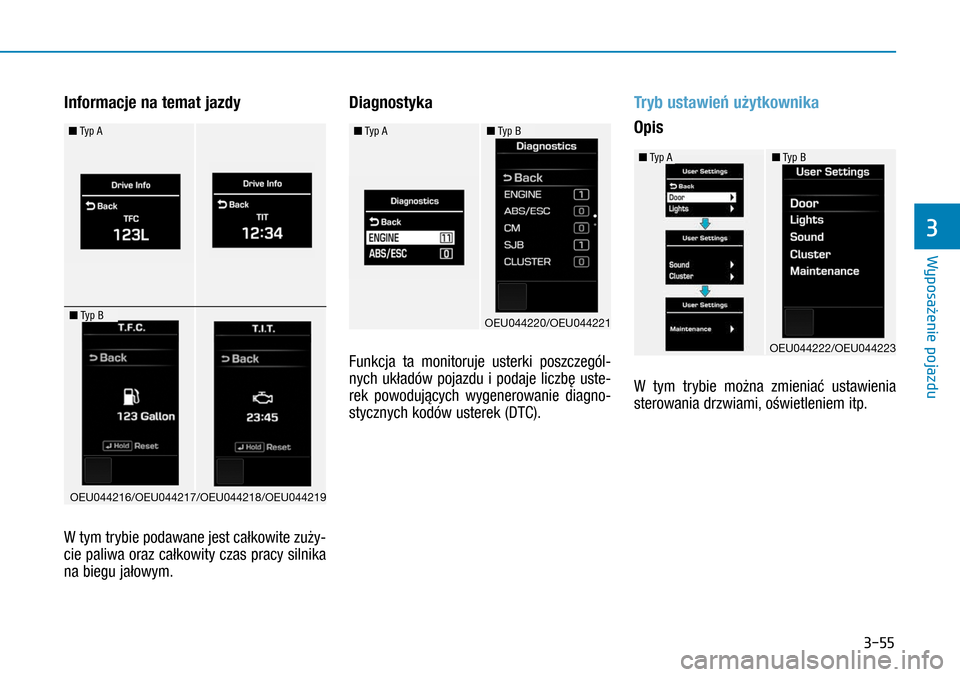

Informacje na temat jazdy
W tym trybie podawane jest całkowite zuży-
cie paliwa oraz całkowity czas pracy silnika
na biegu jałowym.
Diagnostyka
Funkcja ta monitoruje usterki poszczegól-
nych układów pojazdu i  podaje liczbę uste-
rek powodujących wygenerowanie diagno-
stycznych kodów usterek (DTC).
Tryb ustawień użytkownika
Opis
W  tym trybie można zmieniać ustawienia
sterowania drzwiami, oświetleniem itp.
n Typ A
OEU044220/OEU044221
n Typ B
n Typ A
OEU044222/OEU044223
n Typ B
n Typ A
OEU044216/OEU044217/OEU044218/OEU044219
n Typ B
Wyposaęenie pojazdu
3

3-56

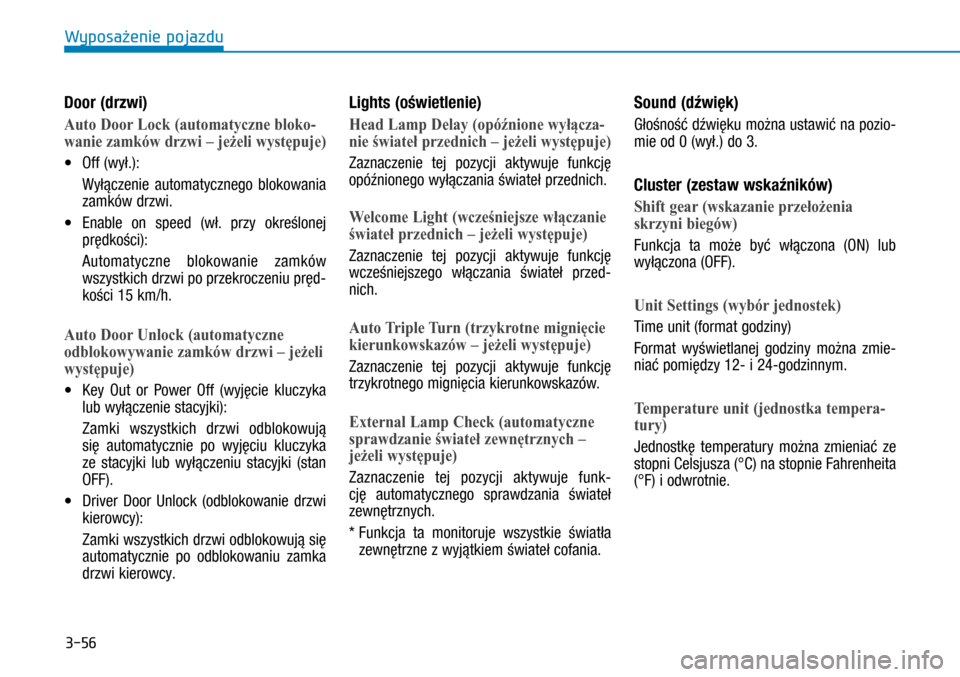

Door (drzwi)
Auto Door Lock (automatyczne bloko-
wanie zamków drzwi – jeżeli występuje)
• Off (wył.):
Wyłączenie automatycznego blokowania
zamków drzwi.
• Enable on speed (wł. przy określonej
prędkości):
Automatyczne blokowanie zamków
wszystkich drzwi po przekroczeniu pręd-
kości 15 km/h.
Auto Door Unlock (automatyczne
odblokowywanie zamków drzwi – jeżeli
występuje)
• Key Out or Power Off (wyjęcie kluczyka
lub wyłączenie stacyjki):
Zamki wszystkich drzwi odblokowują
się automatycznie po wyjęciu kluczyka
ze stacyjki lub wyłączeniu stacyjki (stan
OFF).
• Driver Door Unlock (odblokowanie drzwi
kierowcy):
Zamki wszystkich drzwi odblokowują się
automatycznie po odblokowaniu zamka
drzwi kierowcy.
Lights (oświetlenie)
Head Lamp Delay (opóźnione wyłącza-
nie świateł przednich – jeżeli występuje)
Zaznaczenie tej pozycji aktywuje funkcję
opóźnionego wyłączania świateł przednich.
Welcome Light (wcześniejsze włączanie
świateł przednich – jeżeli występuje)
Zaznaczenie tej pozycji aktywuje funkcję
wcześniejszego włączania świateł przed-
nich.
Auto Triple Turn (trzykrotne mignięcie
kierunkowskazów – jeżeli występuje)
Zaznaczenie tej pozycji aktywuje funkcję
trzykrotnego mignięcia kierunkowskazów.
External Lamp Check (automatyczne
sprawdzanie świateł zewnętrznych –
jeżeli występuje)
Zaznaczenie tej pozycji aktywuje funk-
cję automatycznego sprawdzania świateł
zewnętrznych.
*
Funkcja ta monitoruje wszystkie światła
zewnętrzne z wyjątkiem świateł cofania.
Sound (dźwięk)
Głośność dźwięku można ustawić na pozio-
mie od 0 (wył.) do 3.
Cluster (zestaw wskaźników)
Shift gear (wskazanie przełożenia
skrzyni biegów)
Funkcja ta może być włączona (ON) lub
wyłączona (OFF).
Unit Settings (wybór jednostek)
Time unit (format godziny)
Format wyświetlanej godziny można zmie-
niać pomiędzy 12- i 24-godzinnym.
Temperature unit (jednostka tempera-
tury)
Jednostkę temperatury można zmieniać ze
stopni Celsjusza (°C) na stopnie Fahrenheita
(°F) i odwrotnie.
