A gépkocsi vezetése
5 87

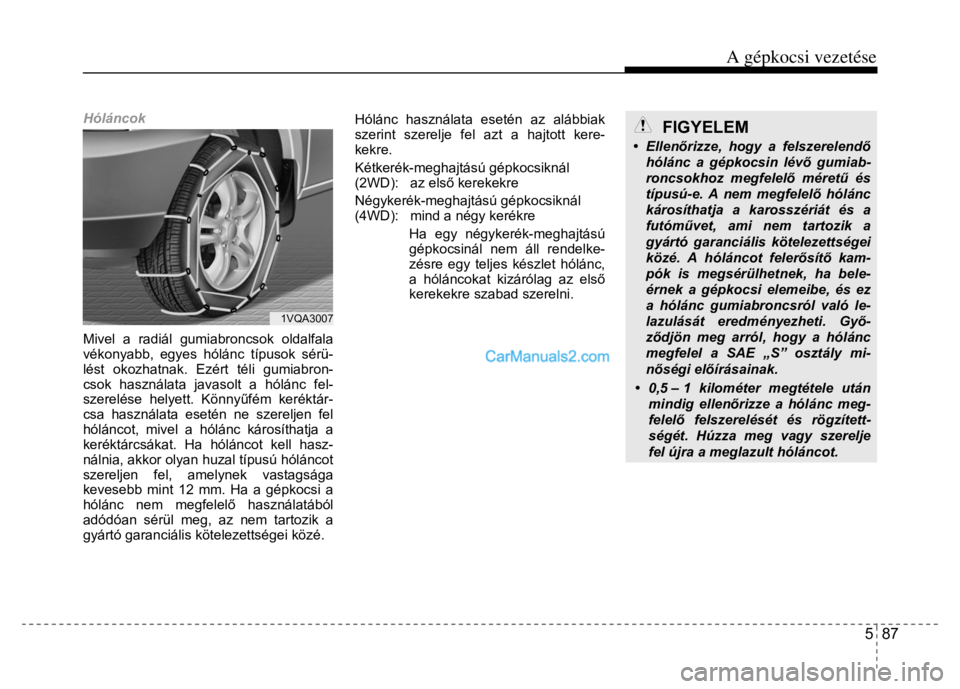

Hóláncok

Mivel a radiál gumiabroncsok oldalfala
vékonyabb, egyes hólánc típusok sérü-
lést okozhatnak. Ezért téli gumiabron-
csok használata javasolt a hólánc fel-
szerelése helyett. Könnyűfém keréktár-
csa használata esetén ne szereljen fel
hóláncot, mivel a hólánc károsíthatja a
keréktárcsákat. Ha hóláncot kell hasz-
nálnia, akkor olyan huzal típusú hóláncot
szereljen fel, amelynek vastagsága
kevesebb mint 12 mm. Ha a gépkocsi a
hólánc nem megfelel ő használatából
adódóan sérül meg, az nem tartozik a
gyártó garanciális kötelezettségei közé. Hólánc használata esetén az alábbiak
szerint szerelje fel azt a hajtott kere-
kekre.
Kétkerék-meghajtású gépkocsiknál
(2WD): az els
ő kerekekre
Négykerék-meghajtású gépkocsiknál
(4WD): mind a négy kerékre Ha egy négykerék-meghajtású
gépkocsinál nem áll rendelke-
zésre egy teljes készlet hólánc,
a hóláncokat kizárólag az els ő
kerekekre szabad szerelni.


FIGYELEM
• Ellenőrizze, hogy a felszerelend ő hólánc a gépkocsin lév ő gumiab-roncsokhoz megfelel ő méret ű és típusú-e. A nem megfelel ő hólánc károsíthatja a karosszériát és a futóm űvet, ami nem tartozik a gyártó garanciális kötelezettségei közé. A hóláncot feler ősít ő kam-pók is megsérülhetnek, ha bele-érnek a gépkocsi elemeibe, és ez a hólánc gumiabroncsról való le-lazulását eredményezheti. Gy ő-ző djön meg arról, hogy a hólánc megfelel a SAE „S” osztály mi-nőségi el őírásainak. • 0,5 – 1 kilométer megtétele után mindig ellen őrizze a hólánc meg-felel ő felszerelését és rögzített-ségét. Húzza meg vagy szerelje fel újra a meglazult hóláncot.

1VQA3007

A gépkocsi vezetése

5 88

A hólánc felszerelése
A hólánc felszerelésekor kövesse a
hólánc gyártójának utasításait, és olyan
szorosan szerelje fel, amennyire csak
lehet. Ha a kerekekre hóláncot szerelt,
vezessen lassan. Ha azt hallja, hogy a
hólánc hozzáér a karosszériához, álljon
meg, és húzza meg a hóláncokat. Ha
még mindig hozzáér valamihez a
hólánc, lassítson le annyira, hogy
megsz űnjön az érintkezés. Szerelje le a
hóláncokat azonnal, amikor tiszta
útszakaszra ér.
VIGYÁZAT
- Hólánc felszerelése

A hólánc felszerelésekor távol a forgalomtól, sík úton álljon meg a gépkocsival. Kapcsolja be a vész-villogókat, és helyezze ki az elaka-dásjelz ő háromszöget a gépkocsi mögé. Mindig helyezze a sebesség-váltót P (Park) állásba, illetve ala-csony sebességfokozatba, használ-ja a rögzít őféket, és állítsa le a motort a hólánc felszerelése el őtt.

VIGYÁZAT
- Hóláncok

• Hólánc használatakor jelent ősen megváltozik a gépkocsi irányítha-tósága. • Ne haladjon 30 km/h sebességnél, illetve a lánc gyártója által meg-szabott sebességnél gyorsabban (mindig az alacsonyabb értéket vegye figyelembe). • Vezessen óvatosan, és kerülje a buckákat, a gödröket, az éles ka-nyarodást vagy az út által rejtett egyéb veszélyeket, amelyek a gépkocsi ugrálását okozhatják. • Kerülje az éles kanyarokat és a blokkoló fékezést.

FIGYELEM
• Ha a felszerelt hólánc nem megfe-lelő méret ű, vagy nincs megfele-lő en felszerelve, károsodást okoz-hat a gépkocsi fékcsöveiben, a futóm űben, a karosszériában és a kerekekben. • Álljon meg, és húzza szorosabbra a hóláncot, ha bármikor azt hallja, hogy az érintkezik a gépkocsival.
Használjon jó min őség ű etilén-
glikol h űtő folyadékot A motor hűtő rendszerét gyárilag kiváló
min őség ű etilén-glikol h űtő folyadékkal
töltik fel. Ez az egyetlen h űtő folyadék
típus, amelyet használni lehet, mert ez
segít megakadályozni a h űtő rendszer
korrózióját, keni a vízszivattyút, és meg-
akadályozza a befagyást. A h űtő folya-
dék cseréjét, utántöltését a 7. fejezetben
ismertetett karbantartási ütemtervnek
megfelel ően kell végrehajtani. A tél be-
köszönte el őtt ellen őriztesse a h űtő folya-
dék fagyáspontját, hogy az megfeleljen
a várható téli h őmérsékletnek. Az akkumulátor és a kábelek
ellen őrzése A téli üzemmód fokozott terhelést jelent
az akkumulátor rend szernek. Szemrevé-
telezéssel ellen őrizze az akkumulátort
és a kábeleket a 7. fejezet utasításainak
megfelel ően. Azt tanácsoljuk, hogy az
akkumulátor töltö ttségi szintjét egy
hivatalos HYUNDAI márkaszervizben
ellen őriztesse.

A gépkocsi vezetése
5 89


Szükség esetén cserélje le az
olajat téli olajra
Bizonyos éghajlati
viszonyok között
javasolt az olaj lecseréltetése alacso-
nyabb viszkozitású téli olajra. Lásd az
olajra vonatkozó ajánlásokat a 8. feje-
zetben. Ha nem biztos a használható
olaj viszkozitásában, azt tanácsoljuk,
hogy keressen fel egy hivatalos
HYUNDAI márkaszervizt. A gyújtógyertyák és a
gyújtórendszer ellen őrzése A gyújtógyertyákat a 7. fejezetben leírtak
szerint kell ellen őrizni, és szükség
szerint cserélni. Ugyancsak ellen őrizze a
gyújtóberendezés kábeleit és részegy-
ségeit, hogy nincsenek-e megtörve, ki-
dörzsöl ődve, vagy bármi módon megsé-
rülve.
A zárak befagyásának
megel őzése A zárak befagyásának megel őzése ér-
dekében fecskendezzen bevizsgált jég-
oldó folyadékot vagy glicerint a kulcsnyí-
lásba. Ha a zár jéggel borított, fecsken-
dezzen rá bevizsgált jégoldó folyadékot,
hogy a jég leolvadjon. Ha a zárszerkezet
belül fagyott be, akkor az egyik lehet ő-
ség a kiolvasztásra, ha egy felmelegített
kulcsot helyez be. Óvatosan bánjon a
meleg kulccsal, mert az égési sérülést
okozhat. Az ablakmosó berendezésben
bevizsgált fagyálló folyadékot
használjon Az ablakmosó rendszerben lév ő víz
megfagyásának elkerülése érdekében
öntsön a tartályba megfelel ő arányban
bevizsgált fagyálló ablakmosó folyadé-
kot. A fagyálló ablakmosó folyadék be-
szerezhet ő a hivatalos HYUNDAI már-
kaszervizekben. Ne használjon motorba
való fagyálló folyadékot vagy egyéb
fagyállót, mivel ezek károsíthatják a
karosszéria fényezését.
A rögzít őfék befagyásának
megel őzése Bizonyos körülmények között a rögzít ő-
fék a rögzített állapotban befagyhat.
Ennek bekövetkezése akkor a legvaló-
szín űbb, ha a hátsó fékek körül hó vagy
jég halmozódik fel, vagy a fékek nedve-
sek. Ha fennáll a rögzít őfék befagyásá-
nak veszélye, csak átmenetileg használ-
ja azt, miközben a sebességváltót a P
fokozatba (automata sebességváltó),
illetve 1. fokozatba vagy hátramenetbe
(manuális sebességváltó) kapcsolja, és
ékelje ki a hátsó kerekeket, hogy a
gépkocsi ne gurulhasson el. Ezután
engedje ki a rögzít őféket. Ne engedje, hogy jég vagy hó
nagyobb mennyiségben
összegy űljön a gépkocsi alján Bizonyos körülmények között hó vagy
jég rakódhat le a sárvéd ők bels ő részén,
és akadályozhatja a kormányzást. Ha
zord téli viszonyok között vezeti a
gépkocsit, amikor a fentiek el őfordulhat-
nak, rendszeresen ellen őrizze a gépko-
csi alját, és gy őző djön meg arról, hogy
az els ő kerekek és a kormányberende-
zés részegységeinek mozgását nem
akadályozza semmi.

A gépkocsi vezetése

5 90


Vigyen magával szükséghely-
zetben használható eszközöket
Az időjárási körülményekt ől függ ően
célszer ű, ha a gépkocsit felszereli meg-
felel ő eszközökkel, amelyekre rendkívüli
esetben szükség lehet. A legfontosabb
eszközök, amelyeket a gépkocsiban kell
tartani: hólánc, vontatókötél, zseblámpa,
vészjelz őfény, homok, ásó, indítókábe-
lek, ablak jégkaparó, keszty ű, földre he-
lyezhet ő takaró, kezesláb as, takaró stb.

A gépkocsi vezetése
5 91


Ha gépkocsijával vontatni szándékozik,
először érdekl ődje meg országa köz-
lekedési hatóságától a törvényi el őírá-
sokat.
A törvények különböz őségéb ől adódóan
az utánfutókra, a gépkocsikra vagy
egyéb járm űvekre, illetve a szerkezetek-
re a vontatással kapcsolatosan vonatko-
zó követelmények eltér őek lehetnek. Azt
tanácsoljuk, hogy keressen fel egy
hivatalos HYUNDAI márkaszervizt.
VIGYÁZAT
- Utánfutó vontatása
Ha utánfutó vontatása esetén nem a megfelel ő felszerelést használja és/vagy helytelenül vezet, elveszít-heti uralmát a járm űszerelvény fö-lött. Például, ha az utánfutó túl nehéz, el őfordulhat, hogy a fékek nem m űködnek megfelel ően, vagy egyáltalán nem m űködnek. Ön és utasai súlyos vagy halálos sérülést szenvedhetnek. Csak akkor vontas-son utánfutót, ha követte a fejezet-ben ismertetett összes útmutatást.

VIGYÁZAT
- Súlykorláto-zások
Vontatás előtt bizonyosodjon meg arról, hogy az utánfutó össztömege, a járm ű össztömege, a teljes ten-gelyterhelés és az utánfutó vonófej-terhelése a határértékeken belül van. ✽ MEGJEGYZÉS
- Európa

• A m űszakilag megengedett maximális
terhelés a hátsó tengely(ek)en nem
több mint 15%-kal túlléphet ő, és a
gépkocsi m űszakilag megengedett
maximális terhelése nem több mint
10%-kal vagy 100 kg-mal túlléphet ő,
az értékek közül a legkisebb a
mértékadó. Ebben az esetben ne lépje
túl a 100 km/h sebességet M1 ka-
tegóriájú vagy a 80 km/h sebességet
N1 kategóriájú járm űveknél.
(folytatás) (folytatás)
• Ha M1 kategóriájú járm
ű vontat
utánfutót, a vonóhorogra ható több-
letterhelés a gumiabroncsok teherbí-
rásának túllépését okozhatja, azon-
ban ez nem lehet több 15%-nál.
Ebben az esetben ne lépje túl a 100
km/h sebességet, és növelje meg a
gumiabroncsok légnyomását 0,2 bar-
ral.

FIGYELEM
Az utánfutó helytelenül végzett von-tatása károsíthatja a gépkocsit, és költséges, a garancia által nem fe-dezett javításokat tehet szüksé-gessé. Az utánfutó helyes vonta-tása érdekében kövesse az ebben a fejezetben ismertetett tanácsokat.

UTÁNFUTÓ VONTATÁSA

A gépkocsi vezetése

5 92

Gépkocsija alkalmas utánfutó vontatásá-
ra. A gépkocsi által vontatható utánfutó
tömegével kapcsolatban olvassa el eb-
ben a fejezetben kés őbb megtalálható
„Az utánfutó tömege” cím ű részt. Ne feledje, hogy az utánfutó vontatása
eltér az önálló gépkocsi vezetését ől. Az
utánfutó vontatása vált ozásokat jelent az
irányíthatóság, az élettartam és az
üzemanyag-fogyasztás szempontjából.
A sikeres és biztonságos utánfutó-von-
tatás megfelel ő felszerelést és annak
helyes használatát igényli. Ez a fejezet sok jól bevált, fontos után-
futó-vontatási tanácsot és biztonsági
szabályt tartalmaz. Ezek közül számos
lényeges az Ön és utasai biztonsága
szempontjából. Utánfutó vontatása el őtt
figyelmesen olvassa el ezt a fejezetet. A terhet húzó egységeknek, mint a mo-
tornak, a sebességváltónak, a kerekek-
nek és a gumiabroncsoknak nagyobb
igénybevételt jelent a többletsúly okozta
terhelésnövekedés. A motornak maga-
sabb fordulatszámon és nagyobb terhe-
lés alatt kell m
űködnie. Ez a többletter-
helés extra h őtermeléssel jár. Az után-
futó jelent ős légellenállás-növekedést
okoz, ami miatt nagyobb vontatási er ő
szükséges.

✽ MEGJEGYZÉS
- A vonószer-
kezet felszerelésére szolgáló
el őkészítés elhelyezkedése
A vonószerkezet felszerelésére szolgáló
furatok mindkét oldalon a fenéklemez
alsó részén, a hátsó kerekek mögött
helyezkednek el.
ODMEDR2020

A gépkocsi vezetése
5 93


Vonóhorog
Fontos, hogy megfelel
ő legyen a vonó-
horog. Az oldalszél, a nagy teherautók
melletti elhaladás és az egyenetlen
útfelület csak néhány ok arra, hogy miért
szükséges a megfelel ő vonóhorog. Az
alábbiakban néhány betartandó szabály
olvasható:
• Kell furato kat készíteni a gépkocsi ka-
rosszériájába a vonóhorog felszere-
léséhez? Ha igen, akkor a vonóhorog
eltávolításakor töm ítse el a furatokat.
Ha nincsenek elzárva a furatok, a ki-
pufogóból halálos szén-monoxid (CO),
valamint szennyez ődés és víz juthat a
gépkocsi belsejébe.
• A gépkocsi lökhárítói nem alkalmasak vonóhorog számára. Ne szereljen fel
kölcsönzött vagy bármilyen, lökhárító-
ra szerelhet ő típusú vonóhorgot. Csak
vázra szerelt vonóhorgot használjon,
amely nem érinti a lökhárítót.
• HYUNDAI vonóhorog tartozékként a hivatalos HYUNDAI márkaszervizek-
ben kapható.
Biztonsági láncok Mindig szereljen láncot a gépkocsija és
az utánfutó közé. Vezesse keresztül a
láncot az utánfutó vonófeje alatt úgy,
hogy a vonófej ne essen le az úttestre,
ha elválik a vonógömbt ől.
A biztonsági láncra vonatkozóan útmuta-
tásokat adhat a vonóhorog vagy az
utánfutó gyártója. A biztonsági lánc fel-
szerelésével kapcso latban kövesse a
gyártói útmutatásokat. Mindig hagyja
annyira lazán a láncot, hogy kanyarodni
tudjon az utánfutóval. Soha ne engedje,
hogy a biztonsági lánc leérjen a földre.
Fékezett utánfutó Ha az utánfutó fékberendezéssel sze-
relt, bizonyosodjon meg arról, hogy az
megfelel az ország el őírásainak, továb-
bá, hogy megfelel ően felszerelt és jól
m űködik.
Ha az utánfutó tömege meghaladja a
maximálisan engedélyezett fékezetlen
utánfutó tömeget, akkor az utánfutónak
is fékkel kell rendelkeznie. Mindenkép-
pen olvassa el az utánfutó fékjére vonat-
kozó következ ő útmutatásokat, hogy ké-
pes legyen azok megfelel ő felszerelésé-
re, beállítására és karbantartására.
• Ne kösse össze gépkocsija fékberen- dezésével, vagy ne módosítsa gépko-
csija fékberendezését.

VIGYÁZAT
- Utánfutó fékek
Csak akkor használja egy utánfutó saját fékberendezését, ha teljes mértékben megbizonyosodott arról, hogy megfelel ően beállította azt. Ezt a feladatot szakemberre kell bízni. Ehhez a munkához vegye igénybe egy hozzáért ő utánfutó szakm űhely segítségét.

A gépkocsi vezetése

5 94


Vezetés utánfutó vontatásakor Az utánfutó vontatás
a bizonyos mértékű
tapasztalatot igényel. Miel őtt útnak indul,
meg kell ismerkednie az utánfutóval.
Ismerkedjen meg az utánfutó többletsú-
lya miatt megváltozó úttartás és fékezés
érzésével. Soha ne feledje, hogy a veze-
tett gépkocsi sokkal hosszabb, és sokkal
kevésbé reagál, mint önmagában.
Elindulás el őtt ellen őrizze a vonógömböt
és a szerkezetet, a biztonsági láncot, az
elektromos csatlakozó(ka)t, a világítást,
a gumiabroncsokat és a tükrök beállí-
tását. Ha az utánfutó elektromos fékkel
rendelkezik, induljon el a gépkocsijával
és az utánfutóval, és a kézi vezérl ővel
m űködtesse a féket annak ellen őrzésé-
re, hogy a fék m űködik-e. Így egyidej ű-
leg az elektromos csatlakozást is ellen-
ő rzi.
Útközben rendszeresen ellen őrizze a
rakomány biztonságos rögzítését és a
világítást, valamint az utánfutó fékbe-
rendezésének m űködését. Követési távolság
Legalább kétszer akkora távolságra
maradjon le az Ön el
őtt haladó járm űtő l,
mint azt utánfutó nélküli gépkocsival
tenné. Ez segít az olyan helyzetek
elkerülésében, amelyek vészfékezést és
hirtelen irányváltást igényelnek.
El őzés
Nagyobb el őzési távolságra van szük-
ség, ha utánfutót v ontat. Továbbá a jár-
m űszerelvény nagyobb hosszúsága mi-
att tovább kell elhaladnia a megel őzött
járm ű mellett, miel őtt visszatér a sávjá-
ba. Emelked őn haladás során a motorra
jutó többletterhelés miatt a gépkocsinak
az el őzéshez hosszabb id őre lehet szük-
sége, mint sík úton. Tolatás
Fogja meg egyik kezével a kormány-
kerék alsó részét. Ezután az utánfutó
balra irányításához mozdítsa balra a
kezét. Az utánfutó jobbra irányításához
mozdítsa jobbra a kezét. Mindig annyira
lassan tolasson, amennyire csak lehet-
séges, és valaki irányítsa.
Kanyarodás
Ha utánfutóval kanyarodik, szélesebben
forduljon, mint normál esetben. Ha így
jár el, az utánfutó nem megy le az út-
padkára, nem ütközik neki a járdasze-
gélynek, útjelzéseknek, fáknak vagy az
út széléhez közel található egyéb tár-
gyaknak. Kerülje a rántásszer
ű vagy hir-
telen man ővereket. Miel őtt kanyarodna
vagy sávot váltana, id őben jelezze el őre
szándékát.

A gépkocsi vezetése
5 95


Irányjelzés utánfutó vontatásakor
Ha utánfutót vontat, gépkocsijában elté-
rő irányjelz ő relére és kiegészít ő vezeté-
kekre van szükség. A m űszercsoportban
lév ő zöld nyilak mindig villognak, ha
kanyarodást vagy sávváltást jelez. Ha
helyes a csatlakoztatás, az utánfutó
irányjelz ői szintén villognak, illetve lám-
pái világítanak, és jelzik a közlekedés
többi résztvev ője számára kanyarodási,
sávváltási vagy megállási szándékát.
Ha utánfutót vontat, a m űszercsoportban
lév ő zöld nyilak akkor is villognak, ha az
utánfutó izzója ki égett. Így azt gondol-
hatja, hogy az Ön mögött haladók látják
a jelzéseket, miközben a valóságban
nem. Ezért nagyon fontos, hogy rend-
szeresen ellen őrizze az utánfutó izzók
megfelel ő m űködését. Akkor is minden
alkalommal ellen őrizni kell a világítást,
ha leköti, majd vissza csatlakoztatja a ve-
zetékeket.
Ne csatlakoztassa az utánfutó világító-
berendezését közvetlenül a gépkocsi
világítóberendezésére. Csak jóváhagyott
utánfutó kábelköteget használjon.
A hivatalos HYUNDAI márkaszervizek
segítséget tudnak nyújtani a kábelköteg
beszerelésében.

VIGYÁZAT

Ha nem jóváhagyott utánfutó kábel-köteget használ, az a gépkocsi elektromos rendszerének károsodá-sához és/vagy személyi sérüléshez vezethet.
Emelked őn és lejt őn közlekedés
Csökkentse sebességét, és kapcsoljon
alacsonyabb sebességfokozatba, miel őtt
hosszú vagy meredek lejt őhöz érkezik,
és elindul lefelé. Ha nem kapcsol vissza,
olyan sokat kell használni a féket, hogy
azok túlmelegednek, és nem fognak
megfelel ő hatékonysággal m űködni.
Hosszú emelked őn kapcsoljon vissza,
és mérsékelje sebe sségét 70 km/h-ra,
hogy ezzel csökkentse a motor és a
sebességváltó túlmelegedésének lehe-
t ő ségét.
Ha az utánfutó nehezebb a fékezetlen
utánfutóra engedélyezett maximális tö-
megnél, és a gépkocsi automata sebes-
ségváltóval szerelt, D (Drive) fokozatban
haladjon, ha utánf utót vontat.
Ha a gépkocsit utánfut ó vontatásakor D
(Drive) fokozatban használja, minimális-
ra csökken a h őterhelés, és megn ő a
sebességváltó élettartama.

A gépkocsi vezetése

5 96


FIGYELEM
• Ha 6%-nál meredekebb emelke-dőn vontat utánfutót, fokozottan figyelje a motor h űtő folyadék h ő-mér őt, hogy megel őzze a motor túlmelegedését. Ha a h űtő folyadék h őmér ő muta-tója a „130/H” (HOT - FORRÓ) jel-zés felé mozog, húzódjon félre, és amint teheti, álljon meg egy biztonságos helyen, majd hagyja a motort alapjára ton járni, amíg lehűl. Továbbhaladhat, miután a motor kell őképpen leh űlt. • A haladási sebességet az után-futó tömegének és az emelked ő meredekségének figyelembevéte-lével kell megválasztani, hogy csökkenjen a motor és a sebes-ségváltó túlmelegedésének lehe-tő sége. Parkolás lejt
őn és emelked őn
Általában, ha gépkocsijára utánfutót
kapcsolt, kerülnie kell a meredek utakon
való parkolást. Súlyos vagy halálos
személyi sérülést, és mind a gépkocsi,
mind az utánfutó sérülését okozhatja, ha
ezek váratlanul legurulnak a lejt őn.

VIGYÁZAT
- Parkolás
lejt őn és emelked őn

Amennyiben lejt őn vagy emelked őn parkol gépkocsira kapcsolt utánfutóval, súlyos vagy halálos sérülést okozhat, ha az utánfutó elszabadul, vagy a féknél m űködési rendellenesség lép fel. Ha mégis lejt őn vagy emelked őn kell
leparkolnia az utánfutóval, azt az aláb-
biak szerint tegye:
1. Álljon meg a gépkocsival a parkoló- helyen. Fordítsa a kerekeket a padka
felé (jobbra, ha lejt őn lefelé, balra, ha
emelked őn felfelé áll). 2. Ha a gépkocsi manuális sebességvál-
tóval szerelt, kapcsolja a sebesség-
váltót üres állásba. Ha a gépkocsi
automata sebességváltóval szerelt,
kapcsolja a sebességváltót P (Park)
állásba.
3. Használja a rögzít őféket, és állítsa le
a gépkocsit.
4. Ékelje ki az utánfutó kerekeit a kerekek lejt ő felé néz ő oldalán.
5. Indítsa be a gépkocsit, nyomja le a fékpedált, kapcsoljon üresbe, engedje
ki a rögzít őféket, és lassan engedje
fel a fékpedált, amíg az utánfutó kere-
keinél lév ő ékek felveszik a terhelést.
6. Ismét nyomja le a fékpedált, használja a rögzít őféket, és kapcsoljon R (hát-
ramenet) állásba manuális vagy P
(Park) állásba automata sebességvál-
tó esetén.
7. Állítsa le a gépkocsit, engedje fel a fékpedált, azonban hagyja, hogy a
rögzít őfék is tartsa a gépkocsit.
