Page 581 of 718

Teendők szükséghelyzetben
6 25

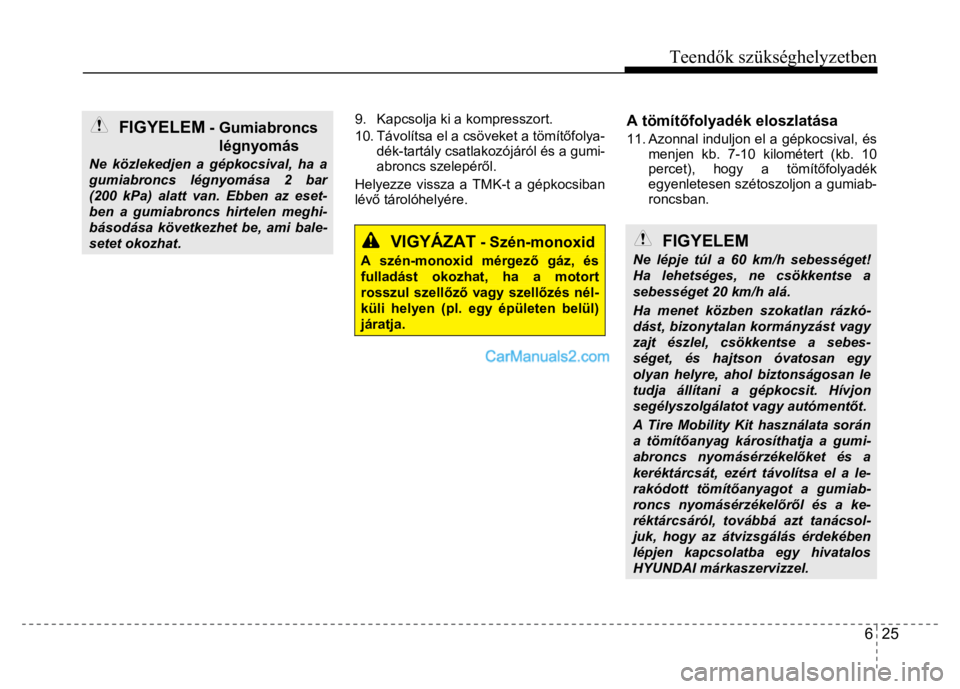

FIGYELEM
- Gumiabroncs légnyomás
Ne közlekedjen a gépkocsival, ha a gumiabroncs légnyomása 2 bar (200 kPa) alatt van. Ebben az eset-ben a gumiabroncs hirtelen meghi-básodása következhet be, ami bale-setet okozhat.
9. Kapcsolja ki a kompresszort.
10. Távolítsa el a csöveket a tömít
őfolya-
dék-tartály csatlakozójáról és a gumi-
abroncs szelepér ől.
Helyezze vissza a TMK-t a gépkocsiban
lév ő tárolóhelyére.
VIGYÁZAT
- Szén-monoxid
A szén-monoxid mérgez ő gáz, és fulladást okozhat, ha a motort rosszul szell őző vagy szell őzés nél-küli helyen (pl. egy épületen belül) járatja. A tömít
őfolyadék eloszlatása
11. Azonnal induljon el a gépkocsival, és
menjen kb. 7-10 kilométert (kb. 10
percet), hogy a tömít őfolyadék
egyenletesen szétoszoljon a gumiab-
roncsban.
FIGYELEM
Ne lépje túl a 60 km/h sebességet! Ha lehetséges, ne csökkentse a sebességet 20 km/h alá. Ha menet közben szokatlan rázkó-dást, bizonytalan kormányzást vagy zajt észlel, csökkentse a sebes-séget, és hajtson óvatosan egy olyan helyre, ahol biztonságosan le tudja állítani a gépkocsit. Hívjon segélyszolgálatot vagy autóment őt. A Tire Mobility Kit használata során a tömít őanyag károsíthatja a gumi-abroncs nyomásérzékel őket és a keréktárcsát, ezért távolítsa el a le-rakódott tömít őanyagot a gumiab-roncs nyomásérzékel őrő l és a ke-réktárcsáról, továbbá azt tanácsol-juk, hogy az átvizsgálás érdekében lépjen kapcsolatba egy hivatalos HYUNDAI márkaszervizzel.
Page 582 of 718

Teendők szükséghelyzetben
6 26
A gumiabroncsok légnyomásának
ellen
őrzése 1. Körülbelül 7-10 km-es út megtétele
(vagy kb. 10 perc eltelte) után álljon
meg egy alkalmas helyen.
2. Csatlakoztassa a kompresszor össze- köt ő csövét (9) közvetlenül a gumiab-
roncs szelepére.
3. Csatlakoztassa a kompresszort a gépkocsi akkumulátorához a vezeték
és a csatlakozók segítségével.
4. Állítsa be a gumiabroncs légnyomását 2,0 bar (200 kPa) értékre. Bekapcsolt
gyújtásnál az alábbiak szerint járjon
el:
- A gumiabroncs légnyomásának
növelése: Kapcsolja be a komp-
resszort az I. állásba. A pillanatnyi
légnyomás ellen őrzéséhez rövid id ő-
re kapcsolja be a kompresszort.

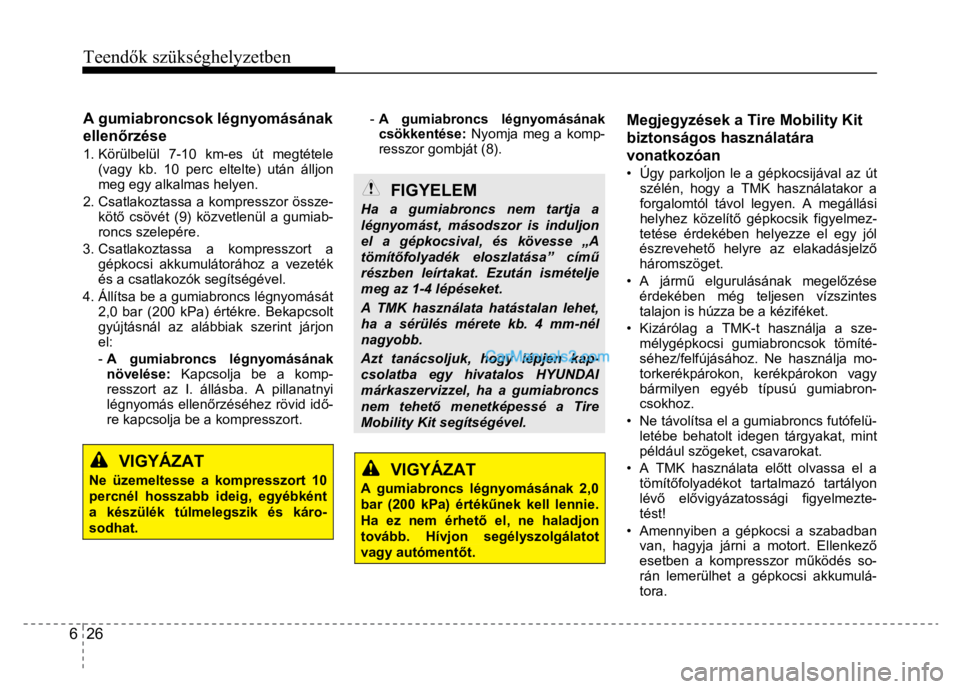

VIGYÁZAT
Ne üzemeltesse a kompresszort 10 percnél hosszabb ideig, egyébként a készülék túlmelegszik és káro-sodhat.
- A gumiabroncs légnyomásának
csökkentése: Nyomja meg a komp-
resszor gombját (8).
FIGYELEM
Ha a gumiabroncs nem tartja a légnyomást, másodszor is induljon el a gépkocsival, és kövesse „A tömítőfolyadék eloszlatása” cím ű részben leírtakat. Ezután ismételje meg az 1-4 lépéseket. A TMK használata hatástalan lehet, ha a sérülés mérete kb. 4 mm-nél nagyobb. Azt tanácsoljuk, hogy lépjen kap-csolatba egy hivatalos HYUNDAI márkaszervizzel, ha a gumiabroncs nem tehető menetképessé a Tire Mobility Kit segítségével.
VIGYÁZAT
A gumiabroncs légnyomásának 2,0 bar (200 kPa) érték űnek kell lennie. Ha ez nem érhet ő el, ne haladjon tovább. Hívjon segélyszolgálatot vagy autóment őt.
Megjegyzések a Tire Mobility Kit
biztonságos használatára
vonatkozóan • Úgy parkoljon le a gépkocsijával az út
szélén, hogy a TMK használatakor a
forgalomtól távol l egyen. A megállási
helyhez közelít ő gépkocsik figyelmez-
tetése érdekében helyezze el egy jól
észrevehet ő helyre az elakadásjelz ő
háromszöget.
• A járm ű elgurulásának megel őzése
érdekében még teljesen vízszintes
talajon is húzza be a kéziféket.
• Kizárólag a TMK-t használja a sze- mélygépkocsi gumiabroncsok tömíté-
séhez/felfújásához. Ne használja mo-
torkerékpárokon, kerékpárokon vagy
bármilyen egyéb típusú gumiabron-
csokhoz.
• Ne távolítsa el a gumiabroncs futófelü- letébe behatolt idegen tárgyakat, mint
például szögeket, csavarokat.
• A TMK használata el őtt olvassa el a
tömít őfolyadékot tartalmazó tartályon
lév ő el ővigyázatossági figyelmezte-
tést!
• Amennyiben a gépkocsi a szabadban van, hagyja járni a motort. Ellenkez ő
esetben a kompresszor m űködés so-
rán lemerülhet a gépkocsi akkumulá-
tora.
Page 583 of 718

Teendők szükséghelyzetben
6 27
• A használat során soha ne hagyja a
TMK-t felügyelet nélkül.
• Ne hagyja a kompresszort egyhuzam- ban 10 percnél hosszabb ideig m ű-
ködni, mert túlmelegedhet.
• Ne használja a TMK-t -30 °C alatti küls ő h őmérséklet esetén.
• Amennyiben a gumiabroncs és a ke- réktárcsa is sérült, a biztonsága ér-
dekében ne használja a Tire Mobility
Kit-et.
Műszaki adatok Rendszer feszültsége: 15 V egyenáram
Üzemi feszültség: 10 - 15 V egyenáram
Áramfelvétel: max. 20 A
Használhatóság h őmérséklet-
tartománya: -30 - +70 °C
Max. üzemi nyomás: 6 bar
Méret
Kompresszor: 220 x 130 x 80 mm
Tömít őfolyadék-tartály: 165 x 85,5 ø mm
Kompresszor tömege: 1,8 kg
Tömít őfolyadék mennyisége: 620 ml ❈ Tömít őanyag és alkatrészek beszer-
zésére és cseréjére hivatalos gépko-
csi márkaszervizben vagy gumiab-
roncs-javító m űhelyben van lehet ő-
ség. Az üres tömít őfolyadék-tartályok
háztartási hulladékként kezelhet ők. A
maradék folyékony tömít őanyagot
hivatalos gépkocsi márkaszervizbe
vagy gumiabroncs-javító m űhelybe
kell eljuttatni, ahol a helyi hulladék-
gazdálkodási szabályoknak megfele-
l ő en gondoskodnak a kezelésér ől.
Page 584 of 718

Teendők szükséghelyzetben
6 28
A gépkocsi szállítása
Ha a gépkocsit vontatni kell, akkor
javasoljuk, hogy ezt vagy egy hivatalos
HYUNDAI márkaszervizzel vagy egy
hivatásos autóment ővel végeztesse el.
A gépkocsi károsodásának elkerülése
érdekében szakszer ű eljárást kell követ-
ni a gépkocsi emelésekor és vontatá-
sakor. Javasolt a görg ős kocsival vagy a
trélerrel való szállítás.
Utánfutó vontatására vonatkozó útmu-
tatások, információk az 5. fejezetben, az
„Utánfutó vontatása” cím ű részben ta-
lálhatók. Négykerék-meghajtású gépkocsik ese-
tében görg
ős kerékemel őt vagy trélert
kell használni, hogy az összes kerék
felemelkedjen a talajról.
FIGYELEM
A négykerék-meghajtású gépkocsit soha nem szabad úgy vontatni, hogy a kerekek a talajon vannak. Ez a váltó és a négykerék-meghajtás rendszer súlyos károsodását okoz-hatja.
Kétkerék-meghajtású gépkocsiknál meg-
engedett, hogy a gépk ocsit a talajon
(görg ős kocsi nélkül) gördül ő hátsó és
felemelt els ő kerekekkel vontassák.
Ha bármelyik terhelt kerék vagy a
futóm ű hibás, vagy ha a gépkocsit úgy
kell vontatni, hogy az els ő kerekek a
talajon legyenek, görg ős kocsit kell az
els ő kerekek alá helyezni.
Ha a gépkocsit egy hivatásos autóment ő
görg ős kocsi nélkül vontatja, mindig az
els ő, és ne a hátsó kerekek legyenek
felemelt állapotban.
VIGYÁZAT
- Borulásérzé-kel ővel szerelt változatoknál
Ha az Ön járm űve oldal- és füg-gönylégzsákkal szerelt, fordítsa a gyújtáskapcsolót OFF vagy ACC állásba a járm ű vontatása esetén. Bekapcsolt gyújtással az oldal- és a függönylégzsákok kinyílhatnak, ha a borulásérzékel ő a helyzetet boru-lásként észleli.
OXM069028
A GÉPKOCSI VONTATÁSA
görgős kocsi
görg ős kocsi
Page 585 of 718

Teendők szükséghelyzetben
6 29
FIGYELEM
• Ne vontassák a gépkocsit hátra-felé úgy, hogy az els ő kerekek a talajon vannak, mivel ez a gép-kocsi károsodásához vezethet. • Darus, leng ő felfüggesztéssel ne vontassák a gépkocsit. A kereket fixen emeljék fel, vagy használja-nak trélert. Ha szükséghelyzetben görg
ős kocsi nél-
kül vontatják a gépkocsit:
1. A gyújtáskapcsolót fordítsa ACC ál-
lásba.
2. A sebességváltó kart tegye N (üres) állásba.
3. Engedje ki a rögzít őféket.
FIGYELEM
Ha a sebességváltót nem kapcsolja N (üres) állásba, a sebességváltó szerkezete súlyosan károsodhat.
Leszerelhet ő vonószem
(egyes változatoknál)
1. Nyissa ki a csomagtérajtót, és vegye ki a vonószemet a szerszámtartóból.
2. A fedél alsó részét megnyomva pat- tintsa ki a furat fedelét a lökhárítóból.
OUN046030OCM054034
ODM062012
■ Els ő ■ Hátsó
ODM062013
Page 586 of 718

Teendők szükséghelyzetben
6 30
3. Helyezze be a vonószemet, és for-gassa az óramutató járásával meg-
egyez ő irányba a menetes furatban,
amíg fixen nem áll.
4. Használat után csavarja ki a vonó- szemet, és helyezze vissza a fedelet.
Vontatás szükség esetén
Ha a gépkocsit vontatni kell, akkor
javasoljuk, hogy ezt egy hivatalos
HYUNDAI márkaszervizzel vagy hiva-
tásos autóment ővel végeztesse el. Ha autóment
ő nem érhet ő el, akkor a
gépkocsi ideiglenesen az els ő vagy a
hátsó vonószemhez csatlakoztatott kö-
téllel vagy lánccal vontatható szükség-
helyzetben. A vontatás t nagy körültekin-
téssel végezze. A vontatott járm űben
csak egy, a kormányt és a féket m ű-
ködtet ő személy tartózkodhat.
A gépkocsit így vontatni csak szilárd
burkolatú úton, rövid távon és kis se-
bességgel szabad. Ezt csak akkor sza-
bad megtenni, ha a kerekek, a tenge-
lyek, az er őátvitel, a kormánym ű és a
fékberendezés jó állapotban vannak.
• Nem szabad a vonószemekhez rög- zített kötéllel vagy lánccal kihúzni a
sárba, homokba vagy más akadályba
beragadt gépkocsit onnan, ahonnan
az saját erejéb ől nem tud kijönni.
• A vontatáshoz ne használjon a von- tatott gépkocsinál kisebb tömeg ű jár-
m űvet.
• A vontatás során mindkét gépkocsi vezet ője rendszeresen kommunikáljon
egymással.
ODM062014
■ Els ő ■ Hátsó
ODM062015
Page 587 of 718

Teendők szükséghelyzetben
6 31
FIGYELEM
• Csatlakoztassa a vontatókötelet a vonószemhez. • Nem szabad a vontatókötelet a gépkocsi vonószemt ől eltér ő ré-szére csatlakoztatni, mert az a ka-rosszéria károsodását okozhatja. • Csak olyan vontatókötelet vagy láncot használjon, amelyet kifeje-zetten erre a célra készítettek. A vontatókötelet vagy láncot bizton-ságosan csatlakoztassa a vonó-szemhez.
• A szükséghelyzetben való vontatás előtt ellen őrizze, hogy a vonószem
nincs-e eltörve vagy megsérülve.
• Biztonságosan csatlakoztassa a von- tatókötelet vagy láncot a vonószem-
hez.
• Vontatáskor ne rántsa meg a vonó- szemet. Egyenletes sebességgel és
erővel vontasson.
• A vonószem károsodásának elkerü- lése érdekében ne húzza a gépkocsit
oldalra vagy függ őlegesen. Mindig
egyenesen, menetirányba húzzon.
VIGYÁZAT
A vontatást nagy körültekintéssel végezze. • Kerülje a hirtelen gyorsítást indu-láskor és az olyan hibás vezetési man ővereket, amelyek miatt túl nagy er őhatás éri a vonószemet, a vontatókötelet vagy a láncot. A vonószem, a vontatókötél vagy a lánc eltörhet, illetve elszakadhat, ami súlyos károsodást vagy sérülést idézhet el ő. • Ha az üzemképtelen gépkocsi nem képes elmozdulni, akkor ne er őltesse a vontatást. Azt taná-csoljuk, hogy a gépkocsi elszál-lítására kérjen meg egy hivatalos HYUNDAI márkaszervizt vagy egy autóment ő szolgálatot. • Vontatáskor amennyire csak le-hetséges, egyenesen haladjon. • A vontatás során ne tartózkodjon senki a gépkocsi közelében.
• A vontatókötél hossza maximum 5
méter lehet. A jobb láthatóság ér-
dekében a vontatókötél közepén egy
kb. 30 x 30 centiméteres piros vagy
fehér zászlót kell elhelyezni.
• Próbáljanak óvatosan úgy vezetni, hogy a vontatókötél menet közben és
fékezéskor ne lazuljon meg.
OXM069009
Page 588 of 718

Teendők szükséghelyzetben
6 32
Óvintézkedések a
szükségvontatáshoz
• A gyújtáskapcsolót fordítsa ACC ál-lásba, hogy a kormányzár ne legyen
bekapcsolva.
• A sebességváltó kart tegye N (üres) állásba.
• Engedje ki a rögzít őféket.
• Ha a motor nem jár, nagyobb er ővel
kell nyomni a fékpedált, mint normál
esetben.
• A kormánykerék forgatásához na- gyobb er őkifejtés szükséges, mivel a
szervokormány nem m űködik.
• Ha hegyr ől lefelé haladnak, a fékek
túlmelegedhetnek, és emiatt csökken
a fékhatás. Gyakran álljanak meg,
hogy a fékek leh űljenek.

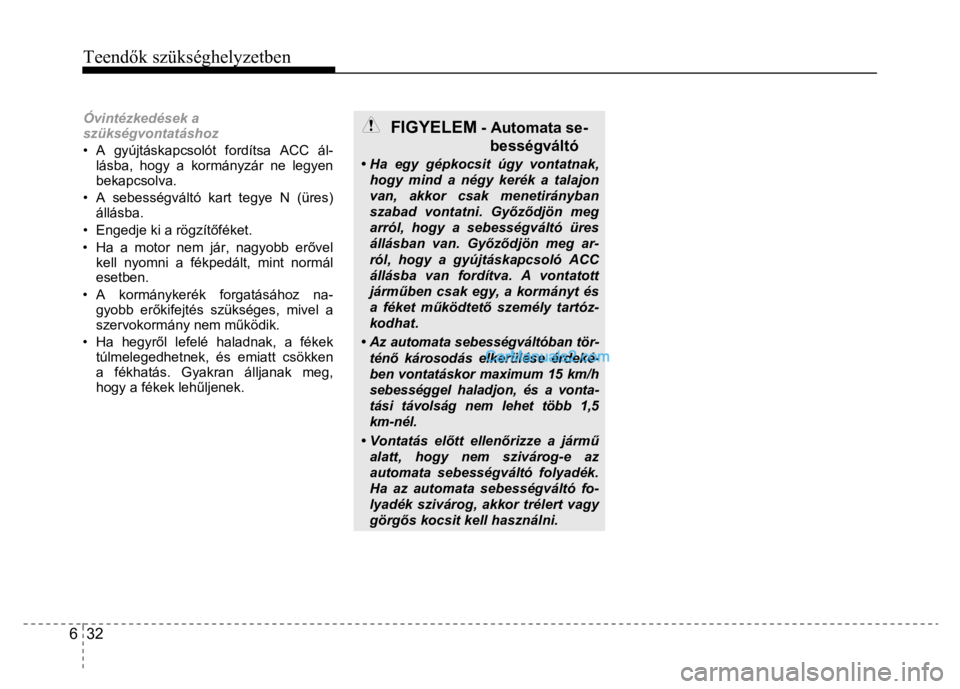

FIGYELEM
- Automata se-bességváltó
• Ha egy gépkocsit úgy vontatnak, hogy mind a négy kerék a talajon van, akkor csak menetirányban szabad vontatni. Gy őző djön meg arról, hogy a sebességváltó üres állásban van. Gy őző djön meg ar-ról, hogy a gyújtáskapcsoló ACC állásba van fordítva. A vontatott járm űben csak egy, a kormányt és a féket m űködtet ő személy tartóz-kodhat. • Az automata sebességváltóban tör-tén ő károsodás elkerülése érdeké-ben vontatáskor maximum 15 km/h sebességgel haladjon, és a vonta-tási távolság nem lehet több 1,5 km-nél. • Vontatás el őtt ellen őrizze a járm ű alatt, hogy nem szivárog-e az automata sebességváltó folyadék. Ha az automata sebességváltó fo-lyadék szivárog, akkor trélert vagy görg ős kocsit kell használni.
Page 589 of 718

Teendők szükséghelyzetben
6 33
Néhány járműben található eszköz se-
gíthet Önnek, hogy a különféle vész-
helyzetekben cselekedni tudjon.
T űzoltó készülék Ha a gépkocsiban kis kiterjedés ű t űz
keletkezik, és ismeri a t űzoltó készülék
használatát, az alábbiak szerint cse-
lekedjen:
1. Húzza ki a készülék fels ő részén lév ő
biztonsági szeget, amely normál
esetben megakadályozza a kioldó
markolat véletlenszer ű lenyomását.
2. Irányítsa a készülék fúvókáját a t űz
központjára.
3. Álljon kb. 2,5 méter távolságra a t űz-
t ő l, és nyomja meg a kioldó marko-
latot a t űzoltóanyag kifecskendezése
érdekében. Ha a markolatot elengedi,
a kiáramlás megsz űnik.
4. Mozgassa a fúvókát el őre és hátra,
hogy a t űzoltóanyag a t űz központ-
jában ugyanilyen mozgást végezzen.
Ha úgy látszik, hogy a t űz kialudt,
legyen körültekint ő, mert a lángok újra
felcsaphatnak.
Els ősegély készlet Néhány eszköz, mint pl. olló, géz, seb-
tapasz stb. van a készletben, amelyek
fontosak lehetnek, ha valakit els őse-
gélyben kell részesíteni.
Elakadásjelz ő háromszög Veszélyhelyzetben helyezze az elaka-
dásjelz ő háromszöget az útra kell ő
távolságban a gépkocsijától, így jelezve
a forgalom többi résztvev őjének, hogy
gépkocsija valamilyen probléma miatt az
út szélén áll.
Gumiabroncs légnyomásmér ő
m űszer (egyes változatoknál) A gumiabroncsok légnyomása a napi
használat során fokozatosan csökken,
és rendszeresen kell azokat pótlólag né-
hány tized bar-ral felfújni. Ez nem jelenti
azt, hogy a gumiabroncsok eresztenek,
mivel ez a normál használat során
bekövetkez ő természetes jelenség. A
gumiabroncsok légnyomását mindig a
gumiabroncsok hideg állapotában ellen-
ő rizze, mert melegedéskor n ő a nyomás.
A gumiabroncsok légnyomásának ellen-
ő rzése során a következ ő lépéseket
hajtsa végre:
1. Csavarja le a szelepsapkát, amely a keréktárcsa bels ő peremén található.
2. Nyomja rá és tartsa a szelepen a nyomásmér ő végét. Egy kis leveg ő
ilyenkor kiáramlik, de több is kiára-
molhat, ha nem szorítja a m űszert
er ősen a szelepre.
3. Ha er ősen nyomja a m űszert, és a le-
veg ő nem áramlik ki, a mérés meg-
történik.
4. Olvassa le a nyomásértéket annak
megállapítására, hogy a nyomás
megfelel ő-e.
5. Állítsa be a légnyomást az el őírt
értékre. Olvassa el a 8. fejezetben a
„Gumiabroncsok és keréktárcsák”
cím ű részt.
6. Csavarja vissza a szelepsapkát.
ESZKÖZÖK VÉSZHELYZETRE (EGYES VÁLTOZATOKNÁL)
Page 590 of 718

Teendők szükséghelyzetben
6 34
