JEEP COMPASS 2020 Notice d'entretien (in French)

209

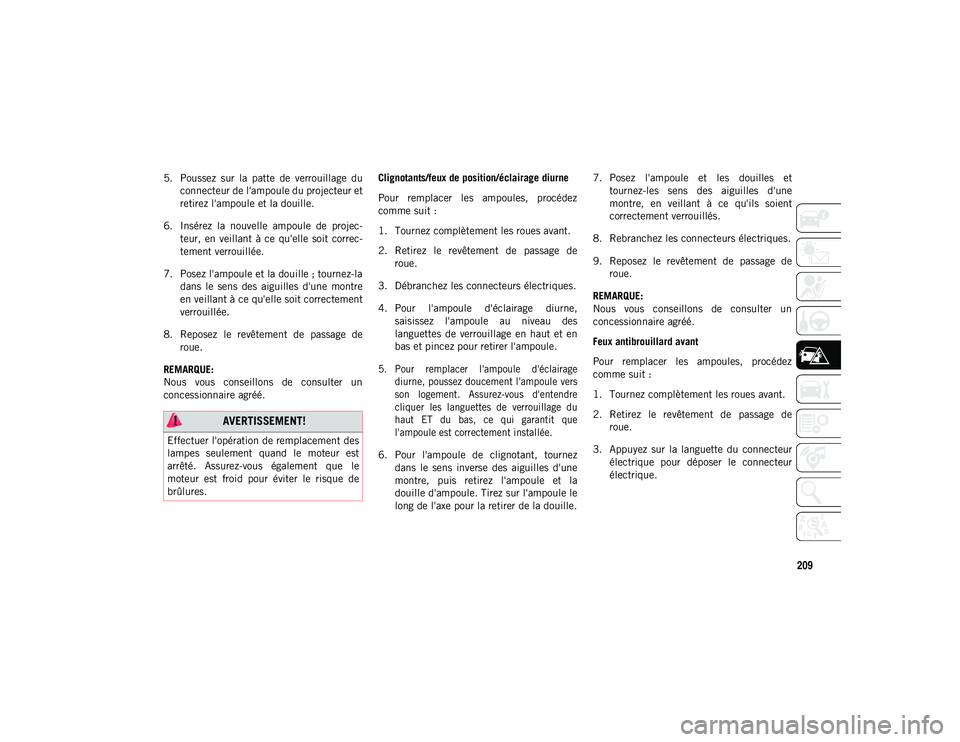

5. Poussez sur la patte de verrouillage duconnecteur de l'ampoule du projecteur et
retirez l'ampoule et la douille.
6. Insérez la nouvelle ampoule de projec- teur, en veillant à ce qu'elle soit correc-
tement verrouillée.
7. Posez l'ampoule et la douille ; tournez-la dans le sens des aiguilles d'une montre
en veillant à ce qu'elle soit correctement
verrouillée.
8. Reposez le revêtement de passage de roue.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé. Clignotants/feux de position/éclairage diurne
Pour remplacer les ampoules, procédez
comme suit :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage de
roue.
3. Débranchez les connecteurs électriques.
4. Pour l'ampoule d'éclairage diurne, saisissez l'ampoule au niveau des
languettes de verrouillage en haut et en
bas et pincez pour retirer l'ampoule.

5. Pour remplacer l'ampoule d'éclairage diurne, poussez doucement l'ampoule vers
son logement. Assurez-vous d'entendre
cliquer les languettes de verrouillage du
haut ET du bas, ce qui garantit que
l'ampoule est correctement installée.

6. Pour l'ampoule de clignotant, tournez dans le sens inverse des aiguilles d'une
montre, puis retirez l'ampoule et la
douille d'ampoule. Tirez sur l'ampoule le
long de l'axe pour la retirer de la douille. 7. Posez l'ampoule et les douilles et
tournez-les sens des aiguilles d'une
montre, en veillant à ce qu'ils soient
correctement verrouillés.
8. Rebranchez les connecteurs électriques.
9. Reposez le revêtement de passage de roue.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé.
Feux antibrouillard avant
Pour remplacer les ampoules, procédez
comme suit :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage de roue.
3. Appuyez sur la languette du connecteur électrique pour déposer le connecteur
électrique.
AVERTISSEMENT!
Effectuer l'opération de remplacement des
lampes seulement quand le moteur est
arrêté. Assurez-vous également que le
moteur est froid pour éviter le risque de
brûlures.
20_MP_UG_FR_EU_t.book Page 209

EN CAS D'URGENCE
210

4. Tournez l'ampoule dans le sens inverse desaiguilles d'une montre, puis remplacez
l'ampoule.

Logement de feu antibrouillard
5. Insérez la nouvelle ampoule dans la douille, en vérifiant que le l'ampoule est
bien mise en place.
6. Rebranchez le connecteur électrique.
7. Reposez le revêtement de passage de roue.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé. Feux arrière latéraux de caisse arrière
Incluent les éléments suivants :
Feux de position
Feux stop
Clignotants
Pour remplacer les ampoules, procédez
comme suit :
1. Ouvrez le hayon.
2. Utilisez un outil adapté pour retirer les fixations.
Ouverture de feux arrière latéraux de caisse 3. Débranchez le connecteur électrique en
poussant l'élément de déverrouillage.
4. Retirez le feu arrière latéral de caisse arrière en le faisant coulisser depuis
l'arrière du véhicule.
Feu arrière latéral de caisse
1 – Ampoule
1 — Fixations
1 — Feu arrière latéral de caisse arrière
2 — Pivot à rotule
20_MP_UG_FR_EU_t.book Page 210

211

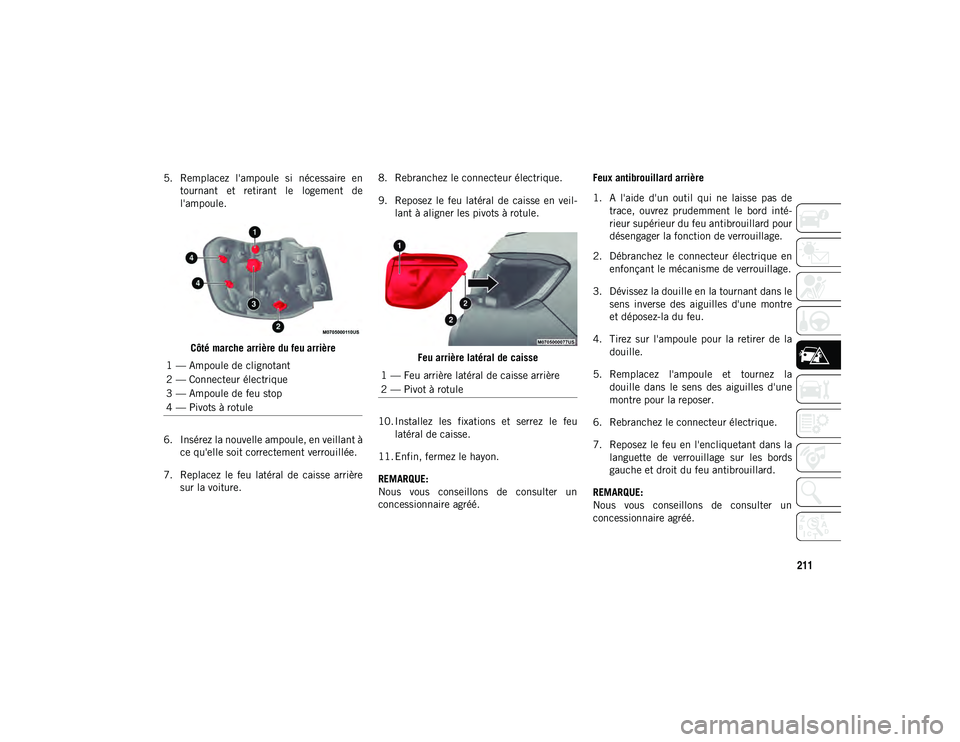

5. Remplacez l'ampoule si nécessaire entournant et retirant le logement de
l'ampoule.
Côté marche arrière du feu arrière
6. Insérez la nouvelle ampoule, en veillant à ce qu'elle soit correctement verrouillée.
7. Replacez le feu latéral de caisse arrière sur la voiture. 8. Rebranchez le connecteur électrique.
9. Reposez le feu latéral de caisse en veil-
lant à aligner les pivots à rotule.
Feu arrière latéral de caisse
10. Installez les fixations et serrez le feu latéral de caisse.
11. Enfin, fermez le hayon.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé. Feux antibrouillard arrière
1. A l'aide d'un outil qui ne laisse pas de
trace, ouvrez prudemment le bord inté-
rieur supérieur du feu antibrouillard pour
désengager la fonction de verrouillage.
2. Débranchez le connecteur électrique en enfonçant le mécanisme de verrouillage.
3. Dévissez la douille en la tournant dans le sens inverse des aiguilles d'une montre
et déposez-la du feu.
4. Tirez sur l'ampoule pour la retirer de la douille.
5. Remplacez l'ampoule et tournez la douille dans le sens des aiguilles d'une
montre pour la reposer.
6. Rebranchez le connecteur électrique.
7. Reposez le feu en l'encliquetant dans la languette de verrouillage sur les bords
gauche et droit du feu antibrouillard.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé.
1 — Ampoule de clignotant
2 — Connecteur électrique
3 — Ampoule de feu stop
4 — Pivots à rotule
1 — Feu arrière latéral de caisse arrière
2 — Pivot à rotule
20_MP_UG_FR_EU_t.book Page 211

EN CAS D'URGENCE
212
(A continué)

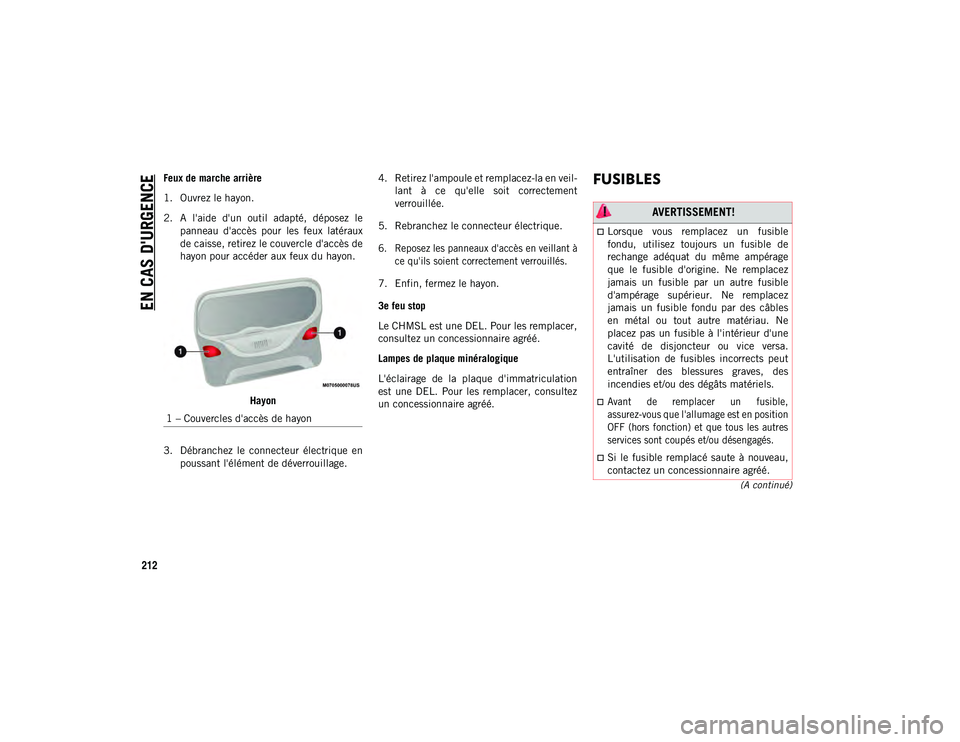

Feux de marche arrière
1. Ouvrez le hayon.
2. A l'aide d'un outil adapté, déposez lepanneau d'accès pour les feux latéraux
de caisse, retirez le couvercle d'accès de
hayon pour accéder aux feux du hayon.
Hayon
3. Débranchez le connecteur électrique en poussant l'élément de déverrouillage. 4. Retirez l'ampoule et remplacez-la en veil-
lant à ce qu'elle soit correctement
verrouillée.
5. Rebranchez le connecteur électrique.

6. Reposez les panneaux d'accès en veillant à ce qu'ils soient correctement verrouillés.

7. Enfin, fermez le hayon.
3e feu stop
Le CHMSL est une DEL. Pour les remplacer,
consultez un concessionnaire agréé.
Lampes de plaque minéralogique
L'éclairage de la plaque d'immatriculation
est une DEL. Pour les remplacer, consultez
un concessionnaire agréé.FUSIBLES
1 – Couvercles d'accès de hayon
AVERTISSEMENT!
Lorsque vous remplacez un fusible
fondu, utilisez toujours un fusible de
rechange adéquat du même ampérage
que le fusible d'origine. Ne remplacez
jamais un fusible par un autre fusible
d'ampérage supérieur. Ne remplacez
jamais un fusible fondu par des câbles
en métal ou tout autre matériau. Ne
placez pas un fusible à l'intérieur d'une
cavité de disjoncteur ou vice versa.
L'utilisation de fusibles incorrects peut
entraîner des blessures graves, des
incendies et/ou des dégâts matériels.

Avant de remplacer un fusible,
assurez-vous que l'allumage est en position
OFF (hors fonction) et que tous les autres
services sont coupés et/ou désengagés.

Si le fusible remplacé saute à nouveau,
contactez un concessionnaire agréé.
20_MP_UG_FR_EU_t.book Page 212

213

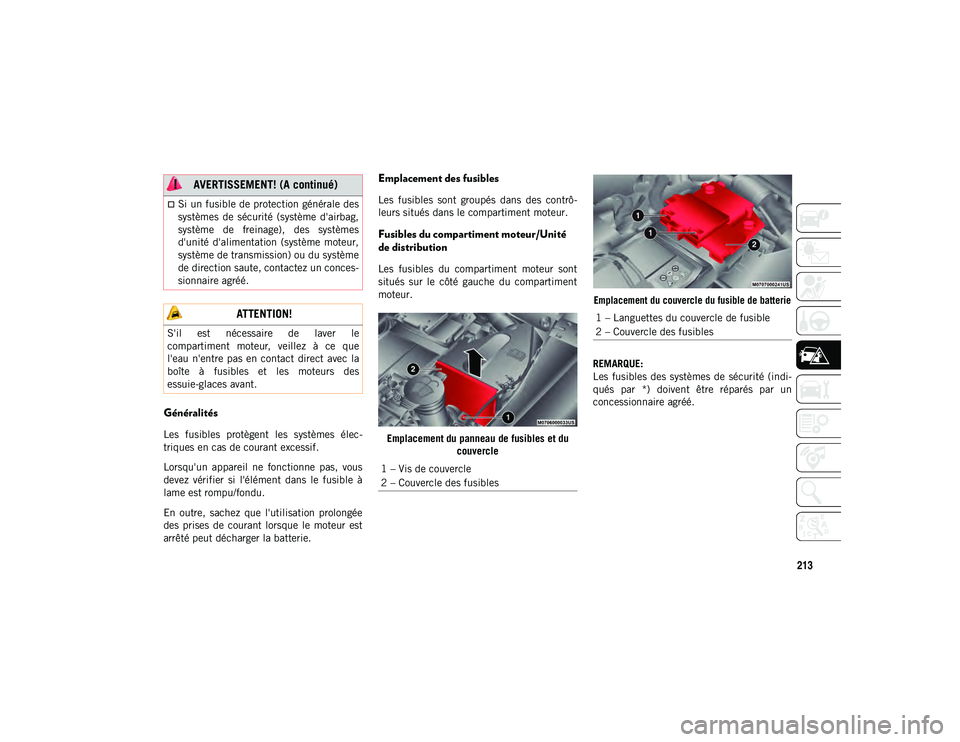

Généralités
Les fusibles protègent les systèmes élec-
triques en cas de courant excessif.
Lorsqu'un appareil ne fonctionne pas, vous
devez vérifier si l'élément dans le fusible à
lame est rompu/fondu.
En outre, sachez que l'utilisation prolongée
des prises de courant lorsque le moteur est
arrêté peut décharger la batterie.
Emplacement des fusibles
Les fusibles sont groupés dans des contrô-
leurs situés dans le compartiment moteur.
Fusibles du compartiment moteur/Unité
de distribution
Les fusibles du compartiment moteur sont
situés sur le côté gauche du compartiment
moteur.Emplacement du panneau de fusibles et du couvercle
Emplacement du couvercle du fusible de batterie

REMARQUE:
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Si un fusible de protection générale des
systèmes de sécurité (système d'airbag,
système de freinage), des systèmes
d'unité d'alimentation (système moteur,
système de transmission) ou du système
de direction saute, contactez un conces-
sionnaire agréé.
ATTENTION!
S'il est nécessaire de laver le
compartiment moteur, veillez à ce que
l'eau n'entre pas en contact direct avec la
boîte à fusibles et les moteurs des
essuie-glaces avant.
AVERTISSEMENT! (A continué)
1 – Vis de couvercle
2 – Couvercle des fusibles
1 – Languettes du couvercle de fusible
2 – Couvercle des fusibles
20_MP_UG_FR_EU_t.book Page 213

EN CAS D'URGENCE

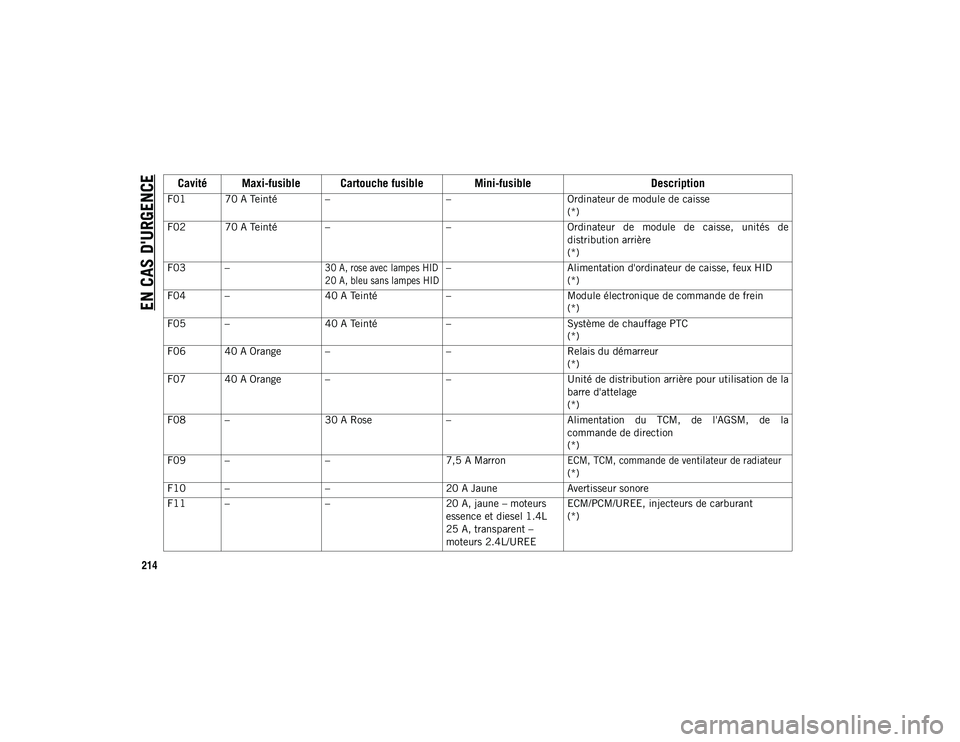

214Cavité Maxi-fusible Cartouche fusible Mini-fusible
Description
F01 70 A Teinté ––Ordinateur de module de caisse
(*)
F02 70 A Teinté – –Ordinateur de module de caisse, unités de
distribution arrière
(*)
F03 –
30 A, rose avec lampes HID
20 A, bleu sans lampes HID
–
Alimentation d'ordinateur de caisse, feux HID
(*)
F04 – 40 A Teinté–Module électronique de commande de frein
(*)
F05 – 40 A Teinté–Système de chauffage PTC
(*)
F06 40 A Orange – –Relais du démarreur
(*)
F07 40 A Orange – –Unité de distribution arrière pour utilisation de la
barre d'attelage
(*)
F08 – 30 A Rose–Alimentation du TCM, de l'AGSM, de la
commande de direction
(*)
F09 – –7,5 A Marron
ECM, TCM, commande de ventilateur de radiateur

(*)
F10 – –20 A Jaune Avertisseur sonore
F11 – –20 A, jaune – moteurs
essence et diesel 1.4L
25 A, transparent –
moteurs 2.4L/UREEECM/PCM/UREE, injecteurs de carburant
(*)
20_MP_UG_FR_EU_t.book Page 214

215
F14 ––7,5 A Marron Système de chauffage de carter diesel
(*)
F15 40 A Orange – –Pompe de module de commande des freins
(*)
F16 – –10 A Rouge Alimentation du module de commande du
moteur, transmission automatique
(*)
F17 – –10 A Rouge Charges du moteur secondaires
(*)
F18 – –20 A Jaune Prise de sortie 12 volts de l'espace de
chargement arrière alimentée par l'allumage
F19 – –7,5 A Marron Compresseur de climatisation
F20 – –20 A Jaune Allume-cigare
F21 – –20 A Jaune Pompe à carburant
(*)
F22 – –
20 A, jaune – moteur
essence

15 A, bleu – moteur diesel
Gaz - Bobine d'allumage/Injecteur de carburant
diesel - Composants Diesel
(*)
F23 – –30 A Vert Grille de chauffage de fenêtre
F24 – –15 A Bleu Alimentation de l'unité électronique de
transmission automatique
(*)
F30 – –
20 A, jaune (sélectionnable
par le client, se déplace
depuis F18)
Prise de sortie 12 volts de l'espace de
chargement arrière alimentée en continu par la
batterie
Cavité Maxi-fusible Cartouche fusible Mini-fusible
Description
20_MP_UG_FR_EU_t.book Page 215

EN CAS D'URGENCE
216

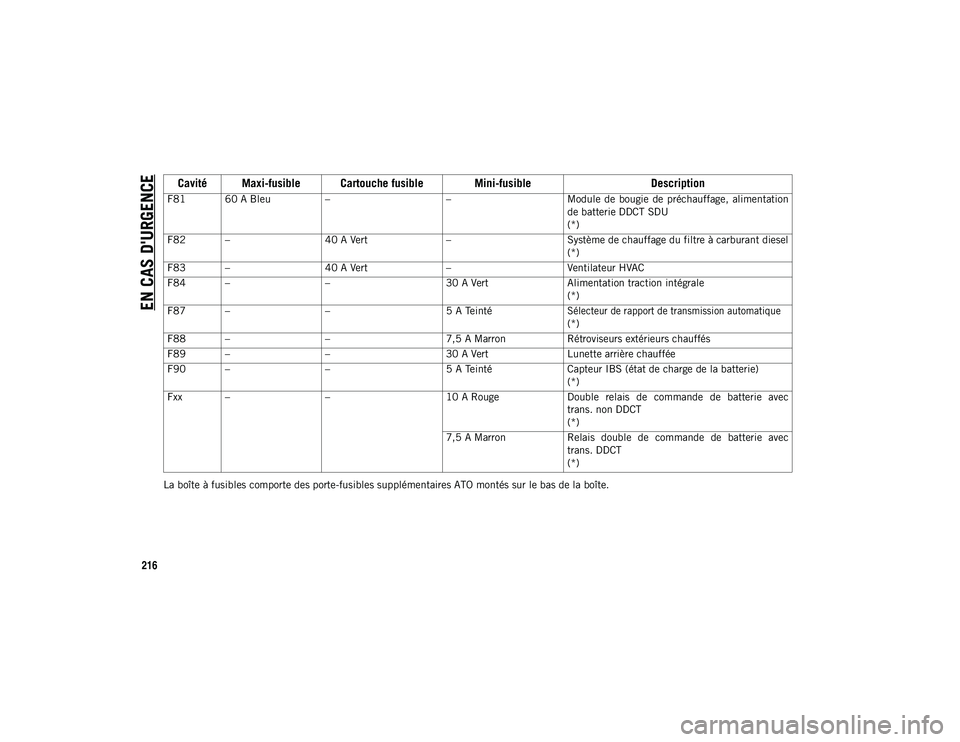

La boîte à fusibles comporte des porte-fusibles supplémentaires ATO montés sur le bas de la boîte.F81 60 A Bleu
––Module de bougie de préchauffage, alimentation
de batterie DDCT SDU
(*)
F82 – 40 A Vert–Système de chauffage du filtre à carburant diesel
(*)
F83 – 40 A Vert–Ventilateur HVAC
F84 – –30 A Vert Alimentation traction intégrale
(*)
F87 – –5 A Teinté
Sélecteur de rapport de transmission automatique

(*)
F88 – –7,5 A Marron Rétroviseurs extérieurs chauffés
F89 – –30 A Vert Lunette arrière chauffée
F90 – –5 A Teinté Capteur IBS (état de charge de la batterie)
(*)
Fxx – –10 A Rouge Double relais de commande de batterie avec
trans. non DDCT
(*)
7,5 A Marron Relais double de commande de batterie avec
trans. DDCT
(*)
Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
20_MP_UG_FR_EU_t.book Page 216

217

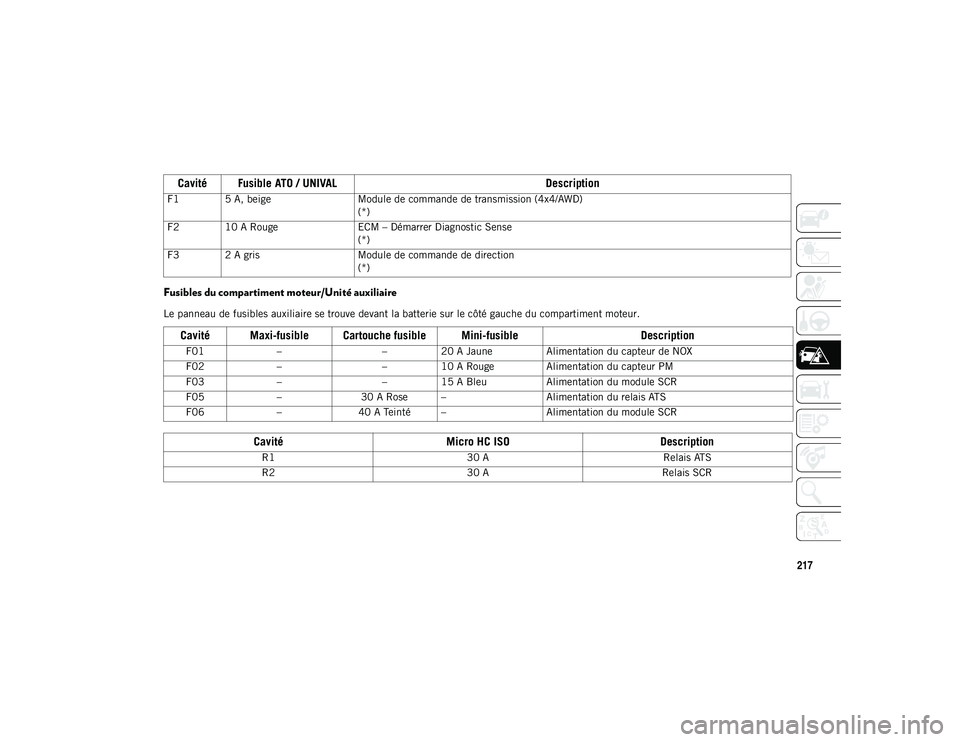

Fusibles du compartiment moteur/Unité auxiliaire
Le panneau de fusibles auxiliaire se trouve devant la batterie sur le côté gauche du compartiment moteur.
Cavité Fusible ATO / UNIVALDescription
F1 5 A, beigeModule de commande de transmission (4x4/AWD)
(*)
F2 10 A Rouge ECM – Démarrer Diagnostic Sense
(*)
F3 2 A gris Module de commande de direction
(*)
Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F01– –20 A Jaune Alimentation du capteur de NOX
F02 – –10 A Rouge Alimentation du capteur PM
F03 – –15 A Bleu Alimentation du module SCR
F05 –30 A Rose – Alimentation du relais ATS
F06 –40 A Teinté – Alimentation du module SCR
CavitéMicro HC ISO Description
R1 30 ARelais ATS
R2 30 ARelais SCR
20_MP_UG_FR_EU_t.book Page 217

EN CAS D'URGENCE
218

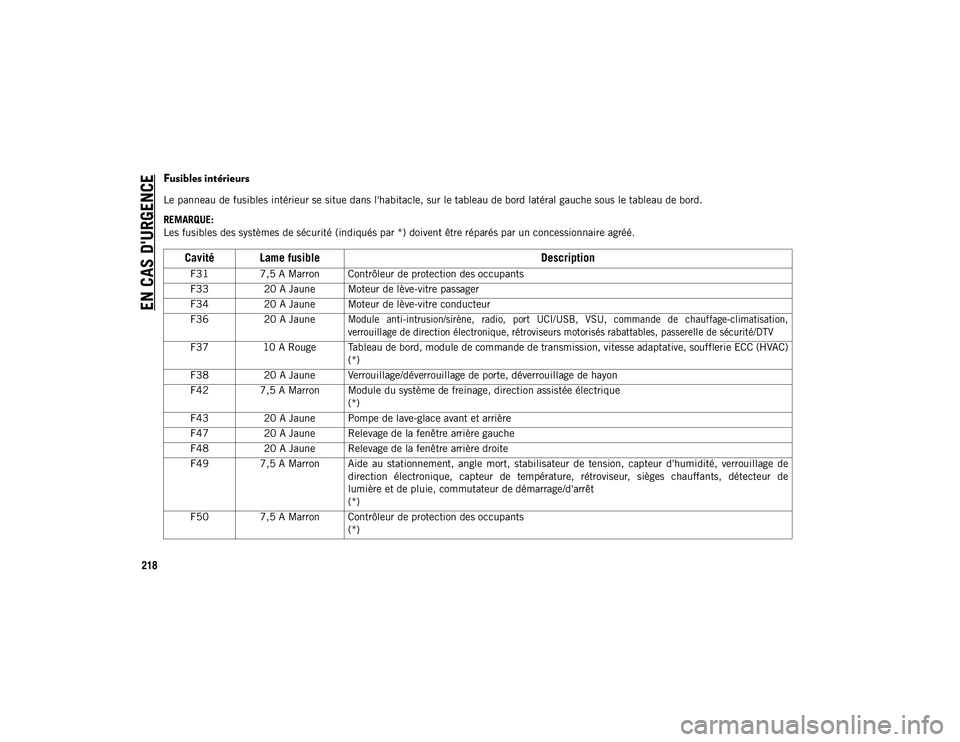

Fusibles intérieurs
Le panneau de fusibles intérieur se situe dans l'habitacle, sur le tableau de bord latéral gauche sous le tableau de bord.
REMARQUE:
Les fusibles des systèmes de sécurité (indiqués par *) doivent être réparés par un concessionnaire agréé.
Cavité Lame fusibleDescription
F31 7,5 A Marron Contrôleur de protection des occupants
F3320 A Jaune Moteur de lève-vitre passager
F34 20 A Jaune Moteur de lève-vitre conducteur
F36 20 A Jaune
Module anti-intrusion/sirène, radio, port UCI/USB, VSU, commande de chauffage-climatisation,
verrouillage de direction électronique, rétroviseurs motorisés rabattables, passerelle de sécurité/DTV

F37 10 A Rouge Tableau de bord, module de commande de transmission, vitesse adaptative, soufflerie ECC (HVAC)
(*)
F38 20 A Jaune Verrouillage/déverrouillage de porte, déverrouillage de hayon
F42 7,5 A Marron Module du système de freinage, direction assistée électrique (*)
F43 20 A Jaune Pompe de lave-glace avant et arrière
F47 20 A Jaune Relevage de la fenêtre arrière gauche
F48 20 A Jaune Relevage de la fenêtre arrière droite
F49 7,5 A Marron Aide au stationnement, angle mort, stabilisateur de tension, capteur d'humidité, verrouillage de direction électronique, capteur de température, rétroviseur, sièges chauffants, détecteur de
lumière et de pluie, commutateur de démarrage/d'arrêt
(*)
F50 7,5 A Marron Contrôleur de protection des occupants (*)
20_MP_UG_FR_EU_t.book Page 218
