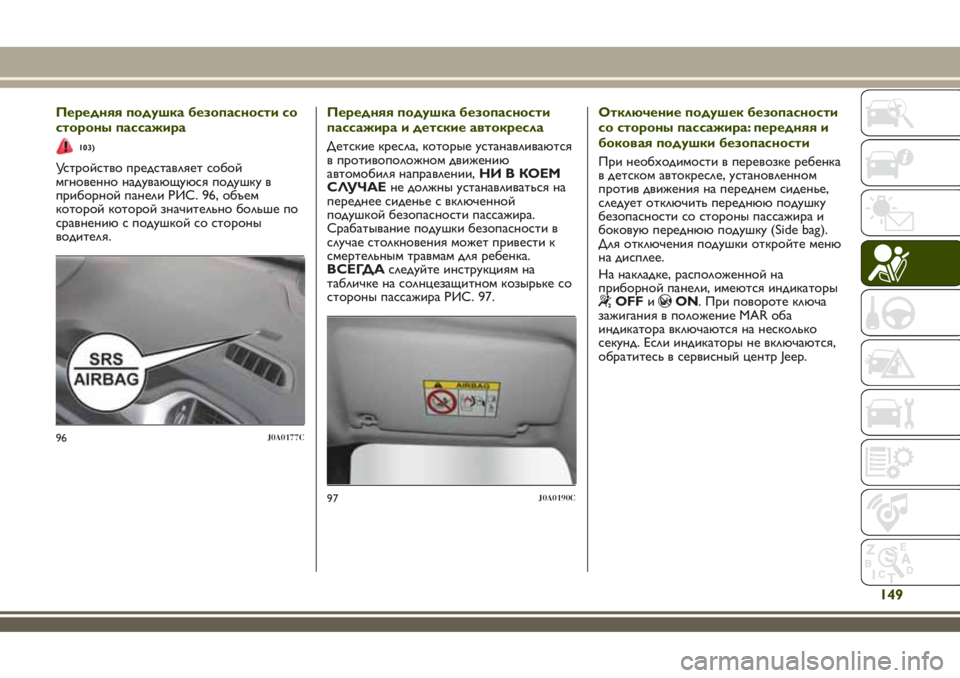

Передняя подушка безопасности со
стороны пассажира
103)
Устройство представляет собой
мгновенно надувающуюся подушку в
приборной панели РИС. 96, объем
которой которой значительно больше по
сравнению с подушкой со стороны
водителя.Передняя подушка безопасности
пассажира и детские автокресла
Детские кресла, которые устанавливаются
в противоположном движению
автомобиля направлении,НИ В КОЕМ
СЛУЧАЕне должны устанавливаться на
переднее сиденье с включенной
подушкой безопасности пассажира.
Срабатывание подушки безопасности в
случае столкновения может привести к
смертельным травмам для ребенка.
ВСЕГДАследуйте инструкциям на
табличке на солнцезащитном козырьке со
стороны пассажира РИС. 97.Отключение подушек безопасности
со стороны пассажира: передняя и
боковая подушки безопасности
При необходимости в перевозке ребенка
в детском автокресле, установленном
против движения на переднем сиденье,
следует отключить переднюю подушку
безопасности со стороны пассажира и
боковую переднюю подушку (Side bag).
Для отключения подушки откройте меню
на дисплее.
На накладке, расположенной на
приборной панели, имеются индикаторы
OFFиON. При повороте ключа
зажигания в положение MAR оба
индикатора включаются на несколько
секунд. Если индикаторы не включаются,
обратитесь в сервисный центр Jeep.
96J0A0177C
97J0A0190C
149

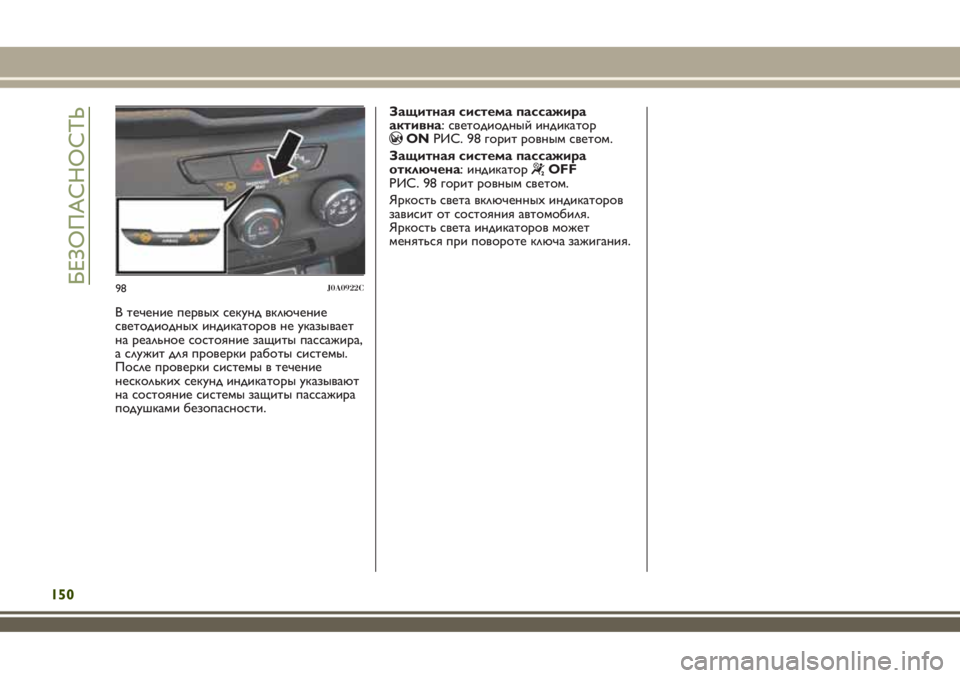

Защитная система пассажира
активна: светодиодный индикатор
ONРИС. 98 горит ровным светом.
Защитная система пассажира
отключена: индикатор
OFF
РИС. 98 горит ровным светом.
Яркость света включенныхиндикаторов
зависит от состояния автомобиля.
Яркость света индикаторов может
меняться при повороте ключа зажигания.
98J0A0922C
150
БЕЗОПАСНОСТЬ
В течение первыхсекунд включение
светодиодныхиндикаторов не указывает
на реальное состояние защиты пассажира,
а служит для проверки работы системы.
После проверки системы в течение
несколькихсекунд индикаторы указывают
на состояние системы защиты пассажира
подушками безопасности.

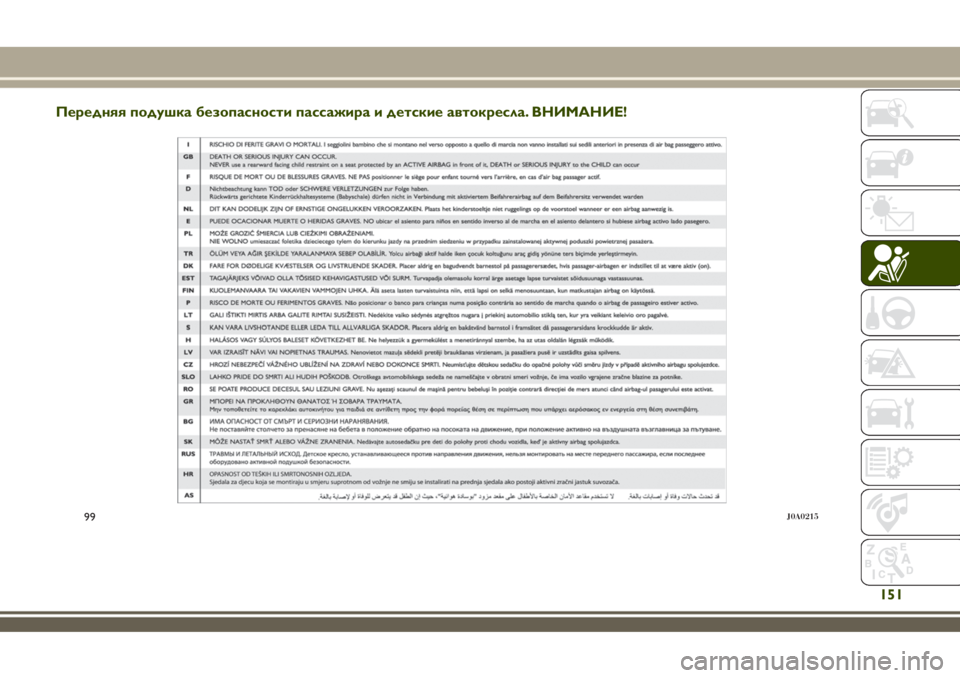

Передняя подушка безопасности пассажира и детские автокресла. ВНИМАНИЕ!
99J0A0215
151

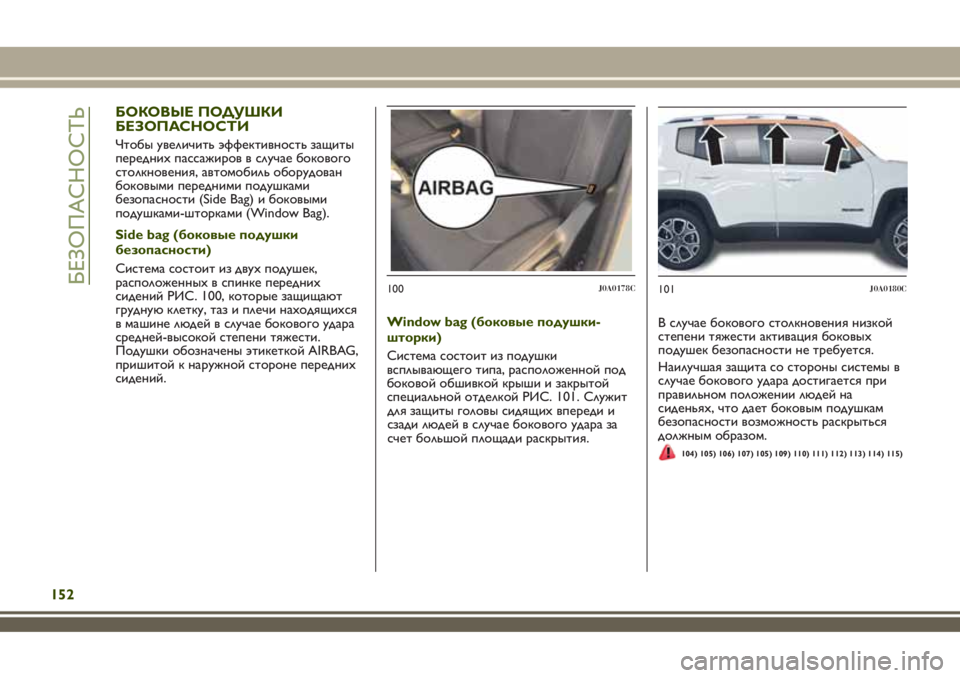

БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ
Чтобы увеличить эффективность защиты
переднихпассажиров в случае бокового
столкновения, автомобиль оборудован
боковыми передними подушками
безопасности (Side Bag) и боковыми
подушками-шторками (Window Bag).
Side bag (боковые подушки
безопасности)
Система состоит из двухподушек,
расположенныхв спинке передних
сидений РИС. 100, которые защищают
грудную клетку, таз и плечи находящихся
в машине людей в случае бокового удара
средней-высокой степени тяжести.
Подушки обозначены этикеткой AIRBAG,
пришитой к наружной стороне передних
сидений.Window bag (боковые подушки-
шторки)
Система состоит из подушки
всплывающего типа, расположенной под
боковой обшивкой крыши и закрытой
специальной отделкой РИС. 101. Служит
для защиты головы сидящихвпереди и
сзади людей в случае бокового удара за
счет большой площади раскрытия.В случае бокового столкновения низкой
степени тяжести активация боковых
подушек безопасности не требуется.
Наилучшая защита со стороны системы в
случае бокового удара достигается при
правильном положении людей на
сиденьях, что дает боковым подушкам
безопасности возможность раскрыться
должным образом.
104) 105) 106) 107) 105) 109) 110) 111) 112) 113) 114) 115)
100J0A0178C101J0A0180C
152
БЕЗОПАСНОСТЬ

Предупреждения
Не мойте сиденья водой или паром под
давлением (вручную или на
автоматическихмойкахдля сидений).
Передние и/или боковые подушки
безопасности приводятся в действие,
когда автомобиль подвергается сильным
ударам по основанию кузова (к примеру,
резкие удары о ступени, тротуары,
проваливание автомобиля в большие ямы
или впадины на дороге и проч.).
Срабатывание подушек безопасности
сопровождается выделением небольшого
количества пыли, которая не вредна для
здоровья и не указывает на возгорание.
Эта пыль, однако, может вызывать
раздражение кожи и глаз. В этом случае
промойте глаза водой с нейтральным
мылом.
Все работы по проверке, ремонту и
замене подушек безопасности должны
выполняться в официальныхсервисных
центрахJeep.
При сдаче автомобиля на слом
необходимо обратиться в официальный
сервисный центр Jeep для отключения
оборудования подушек безопасности.
Включение преднатяжителей и подушек
безопасности происходит в
дифференцированном режиме в
зависимости от типа столкновения.
Несрабатывание одного или несколькихиз этихустройств не является
показателем неисправности системы.
ВНИМАНИЕ!
101)Не размещайте наклейки или прочие
предметы на руле, на приборном щитке в
месте расположения подушек безопасности
со стороны пассажира, на боковой облицовке
со стороны крыши и на сиденьях. Не
кладите предметы на приборную панель со
стороны пассажира (например, сотовые
телефоны), так как они могут помешать
правильному раскрытию подушки
безопасности пассажира, а также стать
причиной серьезных травм находящихся в
автомобиле людей.
102)Управлять автомобилем, всегда держа
руки на верхней части рулевого колеса. В
случае срабатывания подушки безопасности
она сможет беспрепятственно надуться. Во
время управления автомобилем не
наклоняйтесь вперед, держите спинку
сидения в прямом положении и удобно
обопритесь спиной.103)При наличии активной подушки
безопасности пассажира детские
автокресла, которые устанавливаются в
направлении, противоположном движению
автомобиля, НЕ должны ставиться на
переднее кресло. Срабатывание подушки
безопасности может привести к получению
ребенком смертельных травм вне
зависимости от степени тяжести
столкновения. Если на переднее
пассажирское сиденье устанавливается
детское автокресло в направлении,
противоположном движению, всегда
отключайте подушку безопасности со
стороны пассажира. Помимо этого, переднее
сиденье пассажира должно быть
отодвинуто максимально назад во
избежание соприкосновения детского кресла
с панелью приборов. После снятия детского
кресла немедленно вновь подключить
подушку безопасности пассажира.
104)Не вешайте жесткие предметы на
крючки для одежды и на опорные ручки.
105)Не опирайтесь головой, руками или
локтями на дверь, на окна и в зоне
расположения оконной подушки
безопасности, чтобы избежать возможных
травм в процессе надувания подушек.
106)Запрещается высовывать голову, руки
и локти из окна.
153

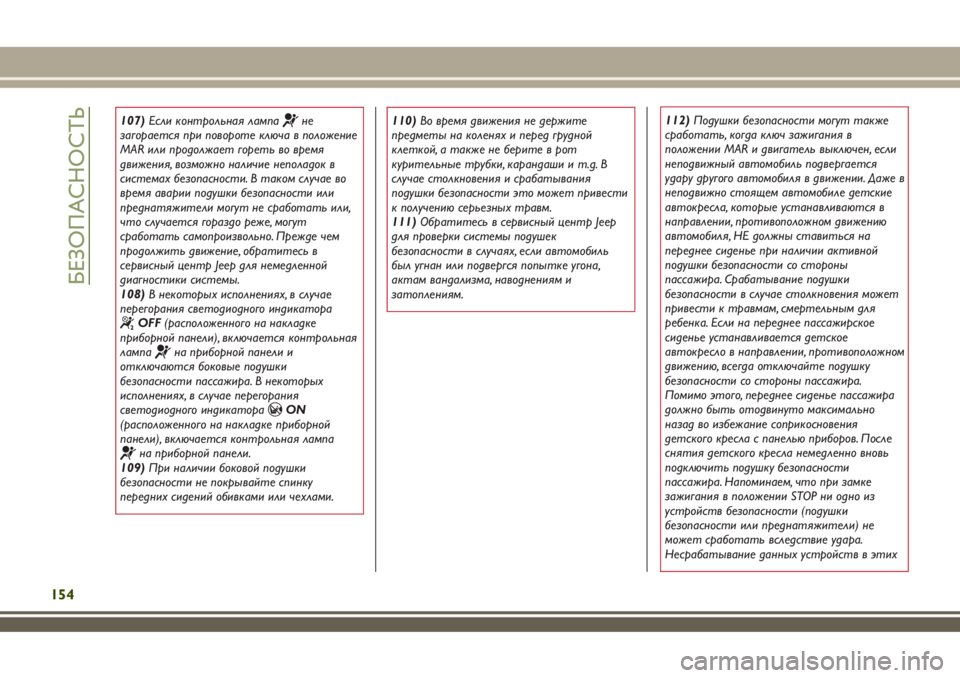

107)Если контрольная лампане
загорается при повороте ключа в положение
MAR или продолжает гореть во время
движения, возможно наличие неполадок в
системах безопасности. В таком случае во
время аварии подушки безопасности или
преднатяжители могут не сработать или,
что случается гораздо реже, могут
сработать самопроизвольно. Прежде чем
продолжить движение, обратитесь в
сервисный центр Jeep для немедленной
диагностики системы.
108)В некоторых исполнениях, в случае
перегорания светодиодного индикатора
OFF(расположенного на накладке
приборной панели), включается контрольная
лампа
на приборной панели и
отключаются боковые подушки
безопасности пассажира. В некоторых
исполнениях, в случае перегорания
светодиодного индикатора
ON
(расположенного на накладке приборной
панели), включается контрольная лампа
на приборной панели.
109)При наличии боковой подушки
безопасности не покрывайте спинку
передних сидений обивками или чехлами.110)Во время движения не держите
предметы на коленях и перед грудной
клеткой, а также не берите в рот
курительные трубки, карандаши и т.д. В
случае столкновения и срабатывания
подушки безопасности это может привести
к получению серьезных травм.
111)Обратитесь в сервисный центр Jeep
для проверки системы подушек
безопасности в случаях, если автомобиль
был угнан или подвергся попытке угона,
актам вандализма, наводнениям и
затоплениям.
154
БЕЗОПАСНОСТЬ
112)Подушки безопасности могут также
сработать, когда ключ зажигания в
положении MAR и двигатель выключен, если
неподвижный автомобиль подвергается
удару другого автомобиля в движении. Даже в
неподвижно стоящем автомобиле детские
автокресла, которые устанавливаются в
направлении, противоположном движению
автомобиля, НЕ должны ставиться на
переднее сиденье при наличии активной
подушки безопасности со стороны
пассажира. Срабатывание подушки
безопасности в случае столкновения может
привести к травмам, смертельным для
ребенка. Если на переднее пассажирское
сиденье устанавливается детское
автокресло в направлении, противоположном
движению, всегда отключайте подушку
безопасности со стороны пассажира.
Помимо этого, переднее сиденье пассажира
должно быть отодвинуто максимально
назад во избежание соприкосновения
детского кресла с панелью приборов. После
снятия детского кресла немедленно вновь
подключить подушку безопасности
пассажира. Напоминаем, что при замке
зажигания в положении STOP ни одно из
устройств безопасности (подушки
безопасности или преднатяжители) не
может сработать вследствие удара.
Несрабатывание данных устройств в этих

случаях не может служить показателем
неисправности системы.

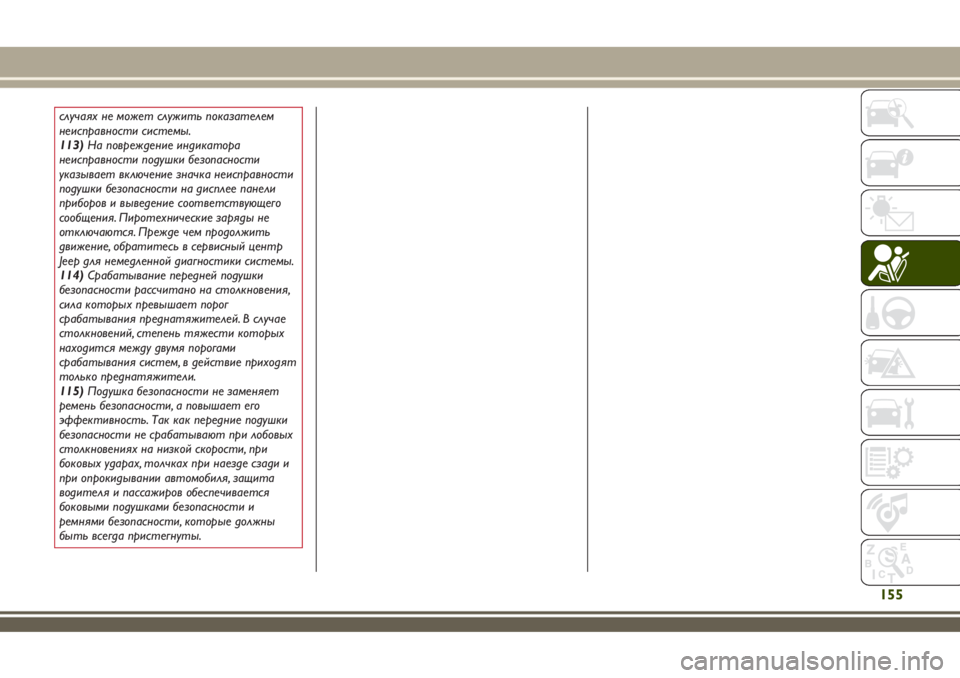

113)На повреждение индикатора
неисправности подушки безопасности
указывает включение значка неисправности
подушки безопасности на дисплее панели
приборов и выведение соответствующего
сообщения. Пиротехнические заряды не
отключаются. Прежде чем продолжить
движение, обратитесь в сервисный центр
Jeep для немедленной диагностики системы.
114)Срабатывание передней подушки
безопасности рассчитано на столкновения,
сила которых превышает порог
срабатывания преднатяжителей. В случае
столкновений, степень тяжести которых
находится между двумя порогами
срабатывания систем, в действие приходят
только преднатяжители.
115)Подушка безопасности не заменяет
ремень безопасности, а повышает его
эффективность. Так как передние подушки
безопасности не срабатывают при лобовых
столкновениях на низкой скорости, при
боковых ударах, толчках при наезде сзади и
при опрокидывании автомобиля, защита
водителя и пассажиров обеспечивается
боковыми подушками безопасности и
ремнями безопасности, которые должны
быть всегда пристегнуты.
155

ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Заглянем в «сердце» автомобиля:
посмотрим, как наилучшим образом
использовать все его функциональные
возможности.
Здесь указан способ безопасного управления
автомобилем в любой ситуации, где
автомобиль составит вам приятную
компанию при поездке и обеспечит
комфорт и экономию средств.ЗАПУСК Д ВИГАТЕЛЯ..........158
СТОЯНКА.................160
ЭЛЕКТРИЧЕСК ИЙ СТОЯНОЧНЫЙ
ТОРМОЗ (EPB)...............160
РУЧНАЯ КОРОБКА ПЕРЕДАЧ.....163
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ..................164
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ С Д ВОЙНЫМ
СЦ ЕПЛЕНИЕМ..............167
ПОЛНЫЙ ПРИВОД – JEEP ACTIVE
DRIVE (4WD) и JEEP ACTIVE DRIVE LOW
(4WD LOW)................171
SELEC-TERRAIN..............172
СИСТЕМА STOP/START.........173
ОГРАНИЧИТЕЛЬ СКОРОСТИ
(SPEED LIMITER)..............175
ЭЛЕКТРОННЫЙ К РУИЗ-КОНТРОЛЬ .176
СИСТЕМА ADAPTIVE
CRUISE CONTROL (АСС)........178
СИСТЕМА ПОМОЩ И ПРИ ПАРКОВК Е
(PARKSENSE)................184
СИСТЕМА ACTIVE PARKSENSE. . . .188
СИСТЕМА ПРЕДУПРЕЖД ЕНИЯ SIDE
DISTANCE WARNING..........193
СИСТЕМА LANESENSE
(предупреждение о сходе с полосы) . .195
ЗАД НЯЯ ТЕЛЕКАМЕРА (PARKVIEW®
REAR BACKUP CAMERA)........197ЗАПРАВКА АВТОМОБИЛЯ
ТОПЛИВОМ................198
БУКСИРОВКА ПРИЦ ЕПОВ.......203
157

ЗАПУСК ДВИГАТЕЛЯ
116) 117) 118)44) 45) 46) 47)
Перед запуском двигателя отрегулируйте
сиденье, салонные и наружные зеркала
заднего вида и правильно пристегните
ремень безопасности.
Никогда не пользуйтесь педалью газа для
выполнения запуска двигателя.
При необходимости на дисплее могут
отображаться сообщения с указаниями по
запуску двигателя.
Исполнения СНГ
Запуск двигателя осуществляется всегда за
счет бензина, независимо от
предварительно установленного режима.
Таким образом, необходимо, чтобы в
бензобаке всегда находился запас
топлива, достаточный для защиты
целостности бензонасоса и для
обеспечения временныхпереходов с
режима работы на метане или на СНГ на
режим работы на бензине в случае
запроса более высокихэксплуатационных
характеристик.
ПОРЯДОК ДЕЙСТВИЙ ДЛЯ
ИСПОЛНЕНИЙ С
МЕХАНИЧЕСКОЙ КОРОБКОЙ
ПЕРЕДАЧ
Выполните следующие действия:взведите электрический стояночный
тормоз и приведите рычаг переключения
передач в нейтральное положение;
приведите ключ зажигания в
положение MAR. На исполненияхс
дизельным двигателем на панели
инструментов загорится контрольная
лампа
: дождитесь выключения
контрольной лампы;
не нажимая на педаль газа, выжмите до
упора педаль сцепления;
поверните ключ зажигания в
положение AVV и отпустите его сразу же
после запуска двигателя;
если двигатель не заводится в течение
10 секунд, верните ключ в замке
зажигания в положение STOP и
подождите 10-15 секунд перед повторной
попыткой запуска двигателя.
ПОРЯДОК ДЕЙСТВИЙ ДЛЯ
ИСПОЛНЕНИЙ С
АВТОМАТИЧЕСКОЙ КОРОБКОЙ
ПЕРЕДАЧ
Выполните следующие действия:взведите электрический стояночный
тормоз и приведите рычаг переключения
передач в положение P (стоянка) или N(нейтральная передача);
не нажимая на педаль газа, выжмите до
конца педаль тормоза;
поверните ключ зажигания в
положение AVV;
если двигатель не заводится, верните
ключ в замке зажигания в положение
STOP и подождите 10-15 секунд перед
повторной попыткой запуска двигателя.
ПРЕДУПРЕЖД ЕНИЕ Если с ключом
зажигания в положении MAR символ
на дисплее продолжает гореть
вместе с контрольной лампой,
поверните ключ в положение STOP, а
затем вновь в положение MAR. Если
контрольная лампа (или символ на
дисплее) продолжает гореть, повторите
попытку с другими имеющимися в
комплекте ключами. При
невозможности запустить двигатель
обратитесь в сервисный центр Jeep.
СБОЙ ПРИ ЗАПУСКЕ
ДВИГАТЕЛЯ
Запуск двигателя электронным
ключом (Keyless Enter-N-Go) с
разряженной или исчерпавшей
ресурс батарейкой
Несрабатывание замка зажигания при
нажатии на специальную кнопку может
означать, что батарейка электронного
158
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
