Lancia Musa 2009 Betriebsanleitung (in German)

80
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

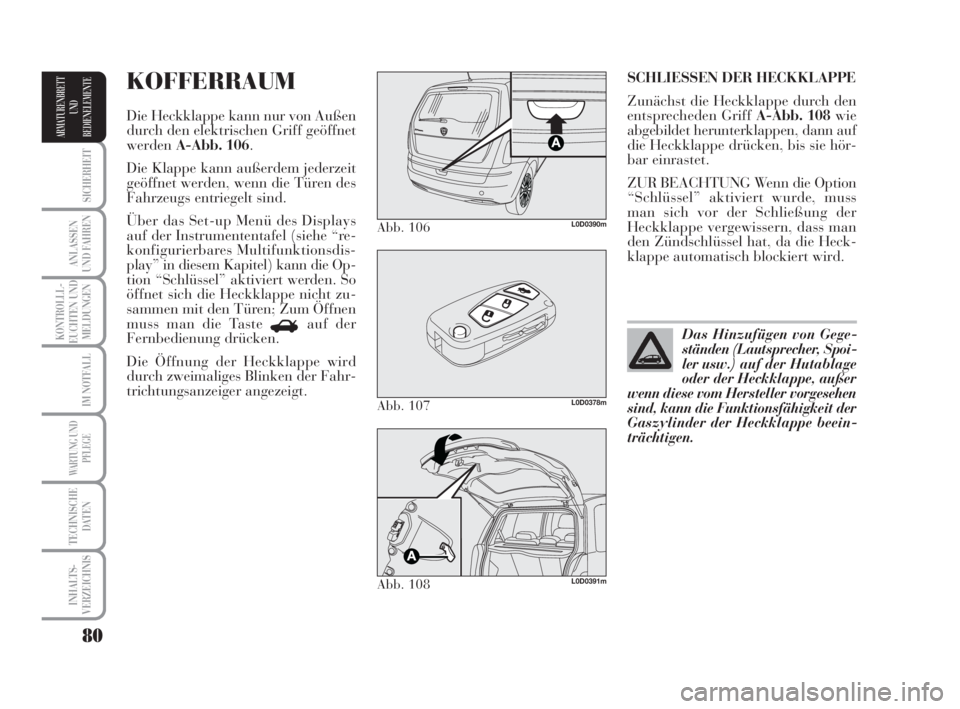

SCHLIESSEN DER HECKKLAPPE
Zunächst die Heckklappe durch den
entsprecheden Griff A-Abb. 108wie
abgebildet herunterklappen, dann auf
die Heckklappe drücken, bis sie hör-
bar einrastet.
ZUR BEACHTUNG Wenn die Option
“Schlüssel” aktiviert wurde, muss
man sich vor der Schließung der
Heckklappe vergewissern, dass man
den Zündschlüssel hat, da die Heck-
klappe automatisch blockiert wird.KOFFERRAUM
Die Heckklappe kann nur von Außen
durch den elektrischen Griff geöffnet
werden A-Abb. 106.
Die Klappe kann außerdem jederzeit
geöffnet werden, wenn die Türen des
Fahrzeugs entriegelt sind.
Über das Set-up Menü des Displays
auf der Instrumententafel (siehe “re-
konfigurierbares Multifunktionsdis-
play” in diesem Kapitel) kann die Op-
tion “Schlüssel” aktiviert werden. So
öffnet sich die Heckklappe nicht zu-
sammen mit den Türen; Zum Öffnen
muss man die Taste
Rauf der
Fernbedienung drücken.
Die Öffnung der Heckklappe wird
durch zweimaliges Blinken der Fahr-
trichtungsanzeiger angezeigt.
Abb. 106L0D0390m
Abb. 107L0D0378m
Abb. 108L0D0391m
Das Hinzufügen von Gege-
ständen (Lautsprecher, Spoi-
ler usw.) auf der Hutablage
oder der Heckklappe, außer
wenn diese vom Hersteller vorgesehen
sind, kann die Funktionsfähigkeit der
Gaszylinder der Heckklappe beein-
trächtigen.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 80

81
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

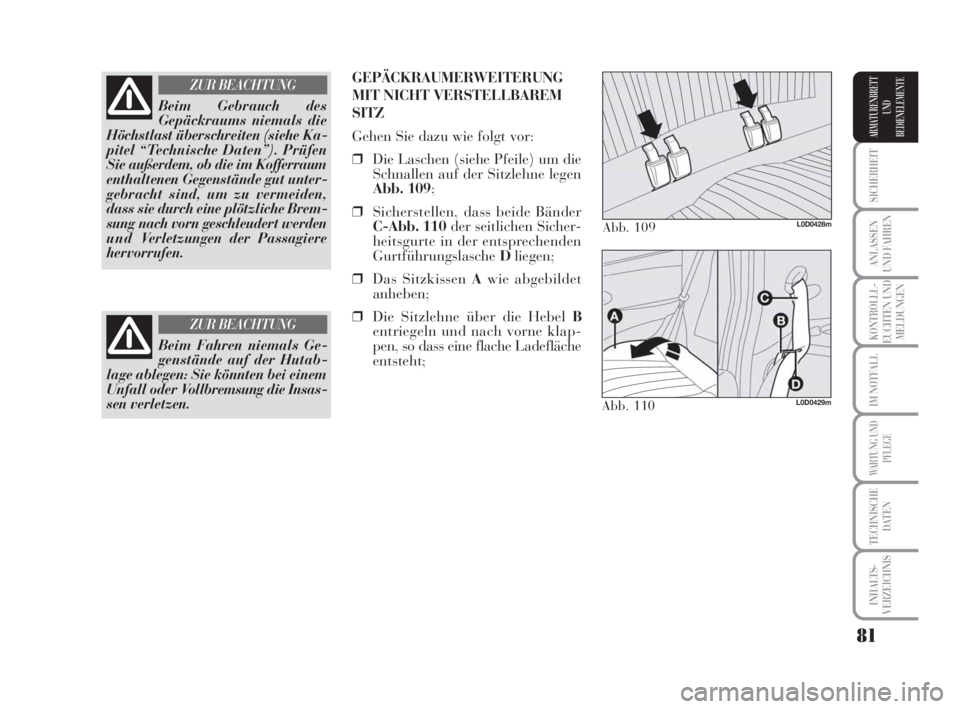

Beim Gebrauch des
Gepäckraums niemals die
Höchstlast überschreiten (siehe Ka-
pitel “Technische Daten”). Prüfen
Sie außerdem, ob die im Kofferraum
enthaltenen Gegenstände gut unter-
gebracht sind, um zu vermeiden,
dass sie durch eine plötzliche Brem-
sung nach vorn geschleudert werden
und Verletzungen der Passagiere
hervorrufen.
ZUR BEACHTUNG
Beim Fahren niemals Ge-
genstände auf der Hutab-
lage ablegen: Sie könnten bei einem
Unfall oder Vollbremsung die Insas-
sen verletzen.
ZUR BEACHTUNG
GEPÄCKRAUMERWEITERUNG
MIT NICHT VERSTELLBAREM
SITZ
Gehen Sie dazu wie folgt vor:
❒Die Laschen (siehe Pfeile) um die
Schnallen auf der Sitzlehne legen
Abb. 109;
❒Sicherstellen, dass beide Bänder
C-Abb. 110der seitlichen Sicher-
heitsgurte in der entsprechenden
GurtführungslascheDliegen;
❒Das Sitzkissen Awie abgebildet
anheben;
❒Die Sitzlehne über die Hebel B
entriegeln und nach vorne klap-
pen, so dass eine flache Ladefläche
entsteht;
Abb. 109L0D0428m
Abb. 110L0D0429m
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 81

82
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

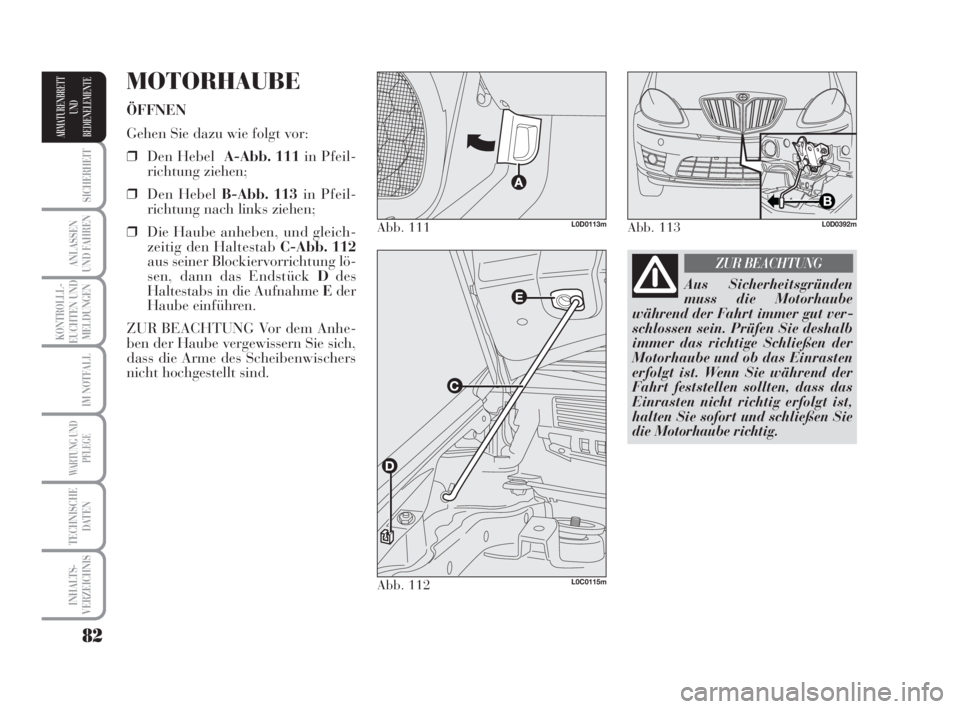

MOTORHAUBE
ÖFFNEN
Gehen Sie dazu wie folgt vor:
❒Den Hebel A-Abb. 111in Pfeil-
richtung ziehen;
❒Den HebelB-Abb. 113in Pfeil-
richtung nach links ziehen;
❒Die Haube anheben, und gleich-
zeitig den Haltestab C-Abb. 112
aus seiner Blockiervorrichtung lö-
sen, dann das Endstück Ddes
Haltestabs in die Aufnahme Eder
Haube einführen.
ZUR BEACHTUNG Vor dem Anhe-
ben der Haube vergewissern Sie sich,
dass die Arme des Scheibenwischers
nicht hochgestellt sind.
Abb. 111L0D0113m
Abb. 112L0C0115m
Abb. 113L0D0392m
Aus Sicherheitsgründen
muss die Motorhaube
während der Fahrt immer gut ver-
schlossen sein. Prüfen Sie deshalb
immer das richtige Schließen der
Motorhaube und ob das Einrasten
erfolgt ist. Wenn Sie während der
Fahrt feststellen sollten, dass das
Einrasten nicht richtig erfolgt ist,
halten Sie sofort und schließen Sie
die Motorhaube richtig.
ZUR BEACHTUNG
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 82

83
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SCHLIESSEN Abb. 112
Gehen Sie dazu wie folgt vor:
❒Halten Sie die Motorhaube mit ei-
ner Hand nach oben und entfer-
nen Sie mit der anderen den Hal-
testabCaus der Aufnahme und
fügen Sie ihn in seine Sperrvor-
richtung ein D.
❒Senken Sie die Motorhaube bis auf
etwa 20 cm vom Motorraum ab,
lassen Sie sie herabfallen und prü-
fen Sie, ob sie vollständig ge-
schlossen und nicht nur eingera-
stet ist. Üben Sie in letzterem Fall
keinen Druck auf die Motorhaube
aus, sondern heben Sie sie an und
wiederholen Sie den Vorgang.
ZUR BEACHTUNG Der korrekte
Verschluss der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während
der Fahrt zu vermeiden.DACHRELING
(wo vorgesehen)
ZUR BEACHTUNG Es wird empfoh-
len, den Dachgepäckträger von Line-
accessori Lancia einzusetzen. Beach-
ten Sie genau die im Set enthaltene
Montageanleitung. Die Montage muss
von geschultem Fachpersonal durch-
geführt werden.
Die falsche Stellung des
Haltestabs könnte das Zu-
fallen der Motorhaube verursachen.
ZUR BEACHTUNG
Führen Sie diese Schritte
nur bei stehendem Fahr-
zeug durch
ZUR BEACHTUNG
Abb. 114L0D0248m
ZUR BEACHTUNG Die zugelassene
Höchstlast niemals überschreiten
(siehe Kapitel “Technische Daten”).
Nach einigen Kilometern Fahrt si-
cherstellen, dass die Befestigungs-
schrauben fest zugezogen sind.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 83

84
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

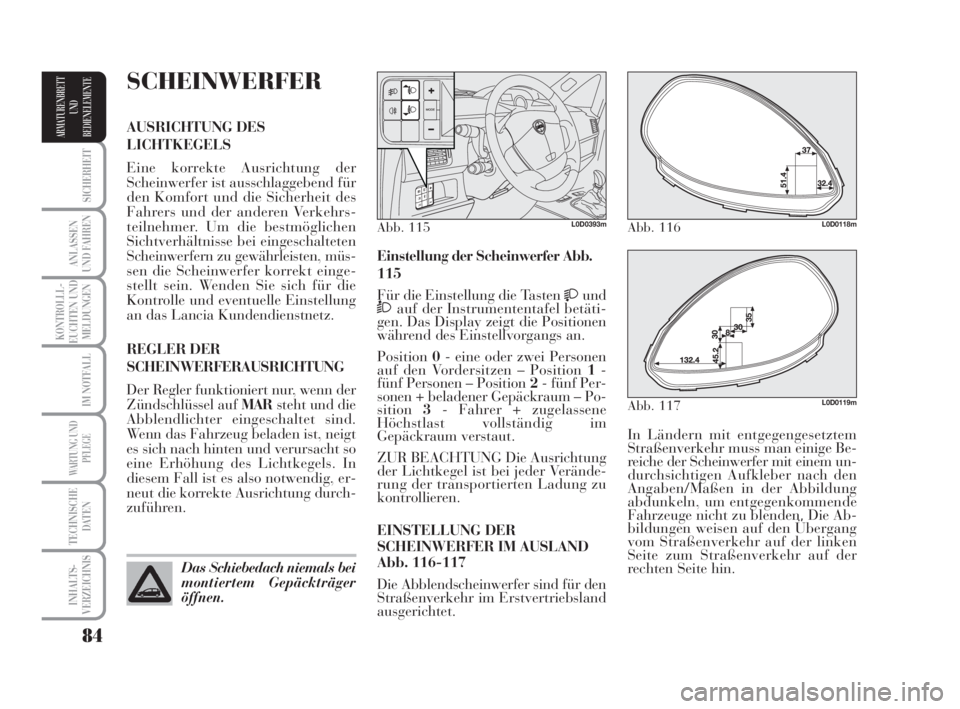

In Ländern mit entgegengesetztem
Straßenverkehr muss man einige Be-
reiche der Scheinwerfer mit einem un-
durchsichtigen Aufkleber nach den
Angaben/Maßen in der Abbildung
abdunkeln, um entgegenkommende
Fahrzeuge nicht zu blenden. Die Ab-
bildungen weisen auf den Übergang
vom Straßenverkehr auf der linken
Seite zum Straßenverkehr auf der
rechten Seite hin. Einstellung der Scheinwerfer Abb.
115
Für die Einstellung die Tasten
undÒauf der Instrumententafel betäti-
gen. Das Display zeigt die Positionen
während des Einstellvorgangs an.
Position0- eine oder zwei Personen
auf den Vordersitzen – Position 1-
fünf Personen – Position 2- fünf Per-
sonen + beladener Gepäckraum – Po-
sition3- Fahrer + zugelassene
Höchstlast vollständig im
Gepäckraum verstaut.
ZUR BEACHTUNG Die Ausrichtung
der Lichtkegel ist bei jeder Verände-
rung der transportierten Ladung zu
kontrollieren.
EINSTELLUNG DER
SCHEINWERFER IM AUSLAND
Abb. 116-117
Die Abblendscheinwerfer sind für den
Straßenverkehr im Erstvertriebsland
ausgerichtet.
SCHEINWERFER
AUSRICHTUNG DES
LICHTKEGELS
Eine korrekte Ausrichtung der
Scheinwerfer ist ausschlaggebend für
den Komfort und die Sicherheit des
Fahrers und der anderen Verkehrs-
teilnehmer. Um die bestmöglichen
Sichtverhältnisse bei eingeschalteten
Scheinwerfern zu gewährleisten, müs-
sen die Scheinwerfer korrekt einge-
stellt sein. Wenden Sie sich für die
Kontrolle und eventuelle Einstellung
an das Lancia Kundendienstnetz.
REGLER DER
SCHEINWERFERAUSRICHTUNG
Der Regler funktioniert nur, wenn der
Zündschlüssel auf MARsteht und die
Abblendlichter eingeschaltet sind.
Wenn das Fahrzeug beladen ist, neigt
es sich nach hinten und verursacht so
eine Erhöhung des Lichtkegels. In
diesem Fall ist es also notwendig, er-
neut die korrekte Ausrichtung durch-
zuführen.
Das Schiebedach niemals bei
montiertem Gepäckträger
öffnen.
Abb. 115L0D0393mAbb. 116L0D0118m
Abb. 117L0D0119m
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 84

85
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

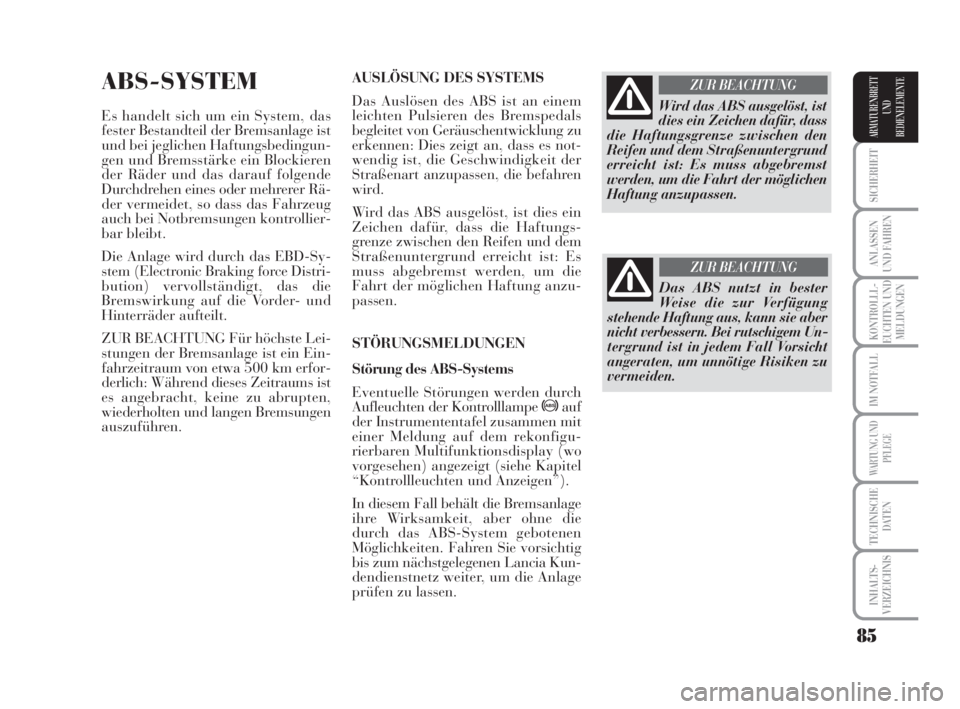

ABS-SYSTEM
Es handelt sich um ein System, das
fester Bestandteil der Bremsanlage ist
und bei jeglichen Haftungsbedingun-
gen und Bremsstärke ein Blockieren
der Räder und das darauf folgende
Durchdrehen eines oder mehrerer Rä-
der vermeidet, so dass das Fahrzeug
auch bei Notbremsungen kontrollier-
bar bleibt.
Die Anlage wird durch das EBD-Sy-
stem (Electronic Braking force Distri-
bution) vervollständigt, das die
Bremswirkung auf die Vorder- und
Hinterräder aufteilt.
ZUR BEACHTUNG Für höchste Lei-
stungen der Bremsanlage ist ein Ein-
fahrzeitraum von etwa 500 km erfor-
derlich: Während dieses Zeitraums ist
es angebracht, keine zu abrupten,
wiederholten und langen Bremsungen
auszuführen.AUSLÖSUNG DES SYSTEMS
Das Auslösen des ABS ist an einem
leichten Pulsieren des Bremspedals
begleitet von Geräuschentwicklung zu
erkennen: Dies zeigt an, dass es not-
wendig ist, die Geschwindigkeit der
Straßenart anzupassen, die befahren
wird.
Wird das ABS ausgelöst, ist dies ein
Zeichen dafür, dass die Haftungs-
grenze zwischen den Reifen und dem
Straßenuntergrund erreicht ist: Es
muss abgebremst werden, um die
Fahrt der möglichen Haftung anzu-
passen.
STÖRUNGSMELDUNGEN
Störung des ABS-Systems
Eventuelle Störungen werden durch
Aufleuchten der Kontrolllampe >auf
der Instrumententafel zusammen mit
einer Meldung auf dem rekonfigu-
rierbaren Multifunktionsdisplay (wo
vorgesehen) angezeigt (siehe Kapitel
“Kontrollleuchten und Anzeigen”).
In diesem Fall behält die Bremsanlage
ihre Wirksamkeit, aber ohne die
durch das ABS-System gebotenen
Möglichkeiten. Fahren Sie vorsichtig
bis zum nächstgelegenen Lancia Kun-
dendienstnetz weiter, um die Anlage
prüfen zu lassen.Wird das ABS ausgelöst, ist
dies ein Zeichen dafür, dass
die Haftungsgrenze zwischen den
Reifen und dem Straßenuntergrund
erreicht ist: Es muss abgebremst
werden, um die Fahrt der möglichen
Haftung anzupassen.
ZUR BEACHTUNG
Das ABS nutzt in bester
Weise die zur Verfügung
stehende Haftung aus, kann sie aber
nicht verbessern. Bei rutschigem Un-
tergrund ist in jedem Fall Vorsicht
angeraten, um unnötige Risiken zu
vermeiden.
ZUR BEACHTUNG
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 85

86
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

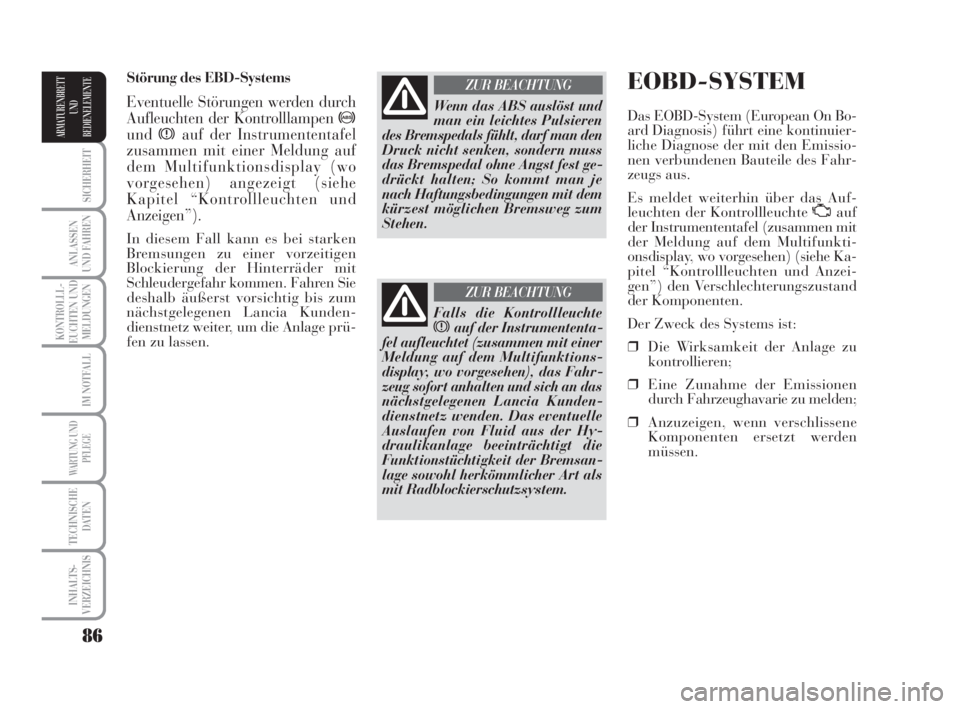

EOBD-SYSTEM
Das EOBD-System (European On Bo-
ard Diagnosis) führt eine kontinuier-
liche Diagnose der mit den Emissio-
nen verbundenen Bauteile des Fahr-
zeugs aus.
Es meldet weiterhin über das Auf-
leuchten der Kontrollleuchte
Uauf
der Instrumententafel (zusammen mit
der Meldung auf dem Multifunkti-
onsdisplay, wo vorgesehen) (siehe Ka-
pitel “Kontrollleuchten und Anzei-
gen”) den Verschlechterungszustand
der Komponenten.
Der Zweck des Systems ist:
❒Die Wirksamkeit der Anlage zu
kontrollieren;
❒Eine Zunahme der Emissionen
durch Fahrzeughavarie zu melden;
❒Anzuzeigen, wenn verschlissene
Komponenten ersetzt werden
müssen. Störung des EBD-Systems
Eventuelle Störungen werden durch
Aufleuchten der Kontrolllampen
>
undxauf der Instrumententafel
zusammen mit einer Meldung auf
dem Multifunktionsdisplay (wo
vorgesehen) angezeigt (siehe
Kapitel “Kontrollleuchten und
Anzeigen”).
In diesem Fall kann es bei starken
Bremsungen zu einer vorzeitigen
Blockierung der Hinterräder mit
Schleudergefahr kommen. Fahren Sie
deshalb äußerst vorsichtig bis zum
nächstgelegenen Lancia Kunden-
dienstnetz weiter, um die Anlage prü-
fen zu lassen.
Wenn das ABS auslöst und
man ein leichtes Pulsieren
des Bremspedals fühlt, darf man den
Druck nicht senken, sondern muss
das Bremspedal ohne Angst fest ge-
drückt halten; So kommt man je
nach Haftungsbedingungen mit dem
kürzest möglichen Bremsweg zum
Stehen.
ZUR BEACHTUNG
Falls die Kontrollleuchte
xauf der Instrumententa-
fel aufleuchtet (zusammen mit einer
Meldung auf dem Multifunktions-
display, wo vorgesehen), das Fahr-
zeug sofort anhalten und sich an das
nächstgelegenen Lancia Kunden-
dienstnetz wenden. Das eventuelle
Auslaufen von Fluid aus der Hy-
draulikanlage beeinträchtigt die
Funktionstüchtigkeit der Bremsan-
lage sowohl herkömmlicher Art als
mit Radblockierschutzsystem.
ZUR BEACHTUNG
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 86

87
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Das System verfügt außerdem über
einen Stecker, an den entsprechende
Geräte angeschlossen werden können,
für das Auslesen der von der Elektro-
nik gespeicherten Fehlercodes zusam-
men mit einer Reihe von speziellen
Parametern zur Diagnose der Motor-
funktion. Diese Überprüfung kann
auch von der Verkehrspolizei ausge-
führt werden.
ZUR BEACHTUNG Nach Behebung
des Defektes muss das Lancia Kun-
dendienstnetz stets Tests auf dem
Prüfstand und falls notwendig Probe-
fahrten auf der Straße, d.h. auch über
längere Strecken, durchführen.Installation des Autoradios
Das Autoradio ist an Stelle des mitt-
leren unteren Fachs zu installieren.
Durch diesen Vorgang gelangen Sie zu
den Versorgungskabeln. Zum Her-
ausnehmen des Fachs drücken Sie auf
die beiden in der Abbildung angege-
benen Punkte an den Haltesystemen.AUTORADIO
(wo vorgesehen)
In Bezug auf den Betrieb von Autora-
dios mit CD oder Autoradios mit CD
MP3 siehe entsprechenden Anhang
dieser Betriebsanleitung.
VORRÜSTUNG
(wo vorgesehen)
Die Anlage umfasst:
❒Versorgungskabel für das Autora-
dio
❒Versorgungskabel für die vorderen
und hinteren Lautsprecher
❒Versorgungskabel für die Antenne
❒2 Tweeter-Lautsprecher an den A-
Säulen (mit einer Höchstleistung
von je 30W);
❒2 Mid-Woofer-Lautsprecher an
den Vordertüren (Durchmesser
165 mm, mit einer Höchstleistung
von je 30W);
❒2 Full-Range-Lautsprecher an den
Hintertüren (Durchmesser 165
mm, mit einer Höchstleistung von
je 30W); Wenden Sie sich so bald wie
möglich an das Lancia Kun-
dendienstnetz, wenn beim
Drehen des Zündschlüssels
in die Position MAR sich die Kon-
trollleuchteUnicht einschaltet oder
während der Fahrt dauerhaft leuch-
tet oder blinkt (zusammen mit der auf
dem rekonfigurierbaren Multifunkti-
onsdisplay angezeigten Meldung). Die
Funktionstüchtigkeit der Kontroll-
leuchteUkann mittels entsprechen-
der Geräte durch die Verkehrspolizei
geprüft werden. Beachten Sie die gül-
tigen Bestimmungen in dem Land, in
dem Sie fahren.
Abb. 118L0D0120m
Es wird empfohlen, das Au-
toradio und den Funkent-
störfilter vom Lancia Kun-
dendienstnetz installieren zu
lassen.
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 87

88
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

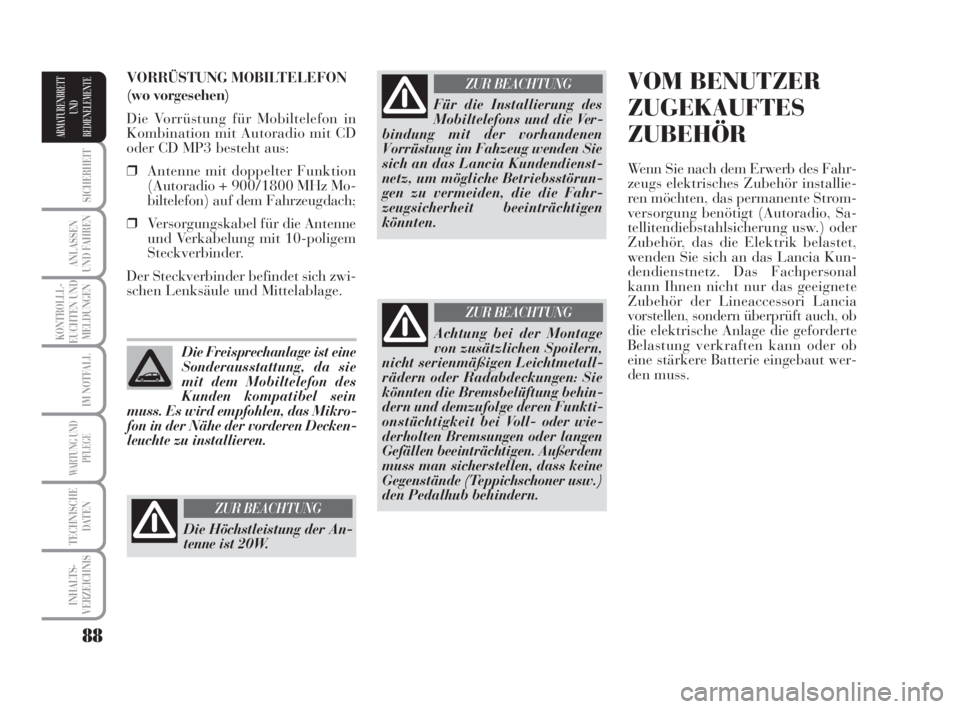

VOM BENUTZER
ZUGEKAUFTES
ZUBEHÖR
Wenn Sie nach dem Erwerb des Fahr-
zeugs elektrisches Zubehör installie-
ren möchten, das permanente Strom-
versorgung benötigt (Autoradio, Sa-
tellitendiebstahlsicherung usw.) oder
Zubehör, das die Elektrik belastet,
wenden Sie sich an das Lancia Kun-
dendienstnetz. Das Fachpersonal
kann Ihnen nicht nur das geeignete
Zubehör der Lineaccessori Lancia
vorstellen, sondern überprüft auch, ob
die elektrische Anlage die geforderte
Belastung verkraften kann oder ob
eine stärkere Batterie eingebaut wer-
den muss. VORRÜSTUNG MOBILTELEFON
(wo vorgesehen)
Die Vorrüstung für Mobiltelefon in
Kombination mit Autoradio mit CD
oder CD MP3 besteht aus:
❒Antenne mit doppelter Funktion
(Autoradio + 900/1800 MHz Mo-
biltelefon) auf dem Fahrzeugdach;
❒Versorgungskabel für die Antenne
und Verkabelung mit 10-poligem
Steckverbinder.
Der Steckverbinder befindet sich zwi-
schen Lenksäule und Mittelablage.
Die Freisprechanlage ist eine
Sonderausstattung, da sie
mit dem Mobiltelefon des
Kunden kompatibel sein
muss. Es wird empfohlen, das Mikro-
fon in der Nähe der vorderen Decken-
leuchte zu installieren.
Die Höchstleistung der An-
tenne ist 20W.
ZUR BEACHTUNG
Für die Installierung des
Mobiltelefons und die Ver-
bindung mit der vorhandenen
Vorrüstung im Fahzeug wenden Sie
sich an das Lancia Kundendienst-
netz, um mögliche Betriebsstörun-
gen zu vermeiden, die die Fahr-
zeugsicherheit beeinträchtigen
könnten.
ZUR BEACHTUNG
Achtung bei der Montage
von zusätzlichen Spoilern,
nicht serienmäßigen Leichtmetall-
rädern oder Radabdeckungen: Sie
könnten die Bremsbelüftung behin-
dern und demzufolge deren Funkti-
onstüchtigkeit bei Voll- oder wie-
derholten Bremsungen oder langen
Gefällen beeinträchtigen. Außerdem
muss man sicherstellen, dass keine
Gegenstände (Teppichschoner usw. )
den Pedalhub behindern.
ZUR BEACHTUNG
038-094 MUSA 1ed TED 10-07-2008 16:34 Pagina 88

89
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

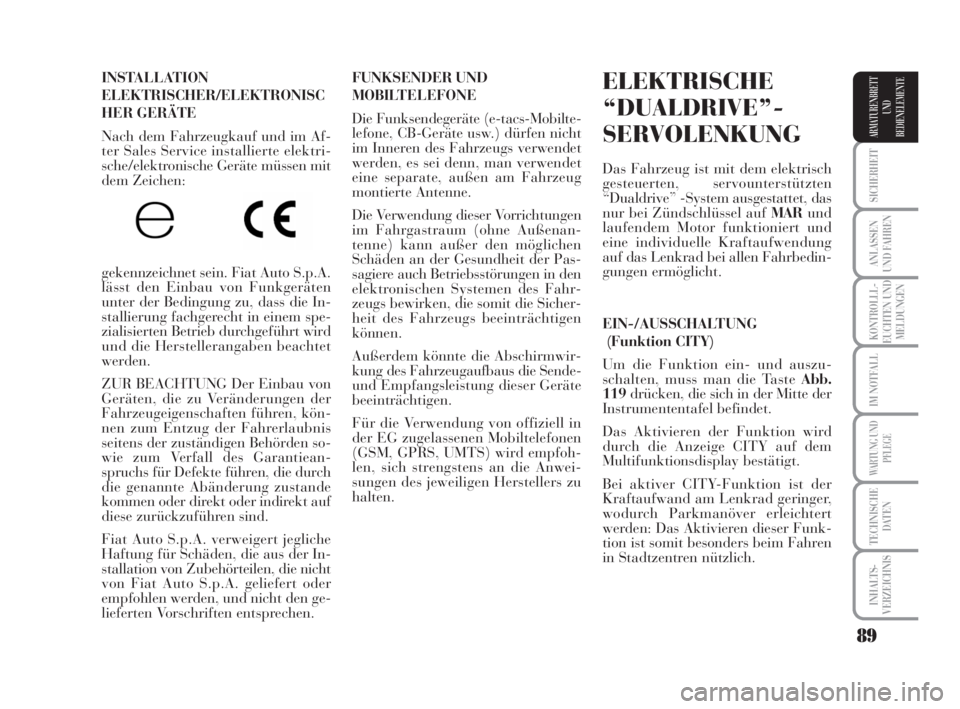

INSTALLATION
ELEKTRISCHER/ELEKTRONISC
HER GERÄTE
Nach dem Fahrzeugkauf und im Af-
ter Sales Service installierte elektri-
sche/elektronische Geräte müssen mit
dem Zeichen:
gekennzeichnet sein. Fiat Auto S.p.A.
lässt den Einbau von Funkgeräten
unter der Bedingung zu, dass die In-
stallierung fachgerecht in einem spe-
zialisierten Betrieb durchgeführt wird
und die Herstellerangaben beachtet
werden.
ZUR BEACHTUNG Der Einbau von
Geräten, die zu Veränderungen der
Fahrzeugeigenschaften führen, kön-
nen zum Entzug der Fahrerlaubnis
seitens der zuständigen Behörden so-
wie zum Verfall des Garantiean-
spruchs für Defekte führen, die durch
die genannte Abänderung zustande
kommen oder direkt oder indirekt auf
diese zurückzuführen sind.
Fiat Auto S.p.A. verweigert jegliche
Haftung für Schäden, die aus der In-
stallation von Zubehörteilen, die nicht
von Fiat Auto S.p.A. geliefert oder
empfohlen werden, und nicht den ge-
lieferten Vorschriften entsprechen. ELEKTRISCHE
“DUALDRIVE”-
SERVOLENKUNG
Das Fahrzeug ist mit dem elektrisch
gesteuerten, servounterstützten
“Dualdrive” -System ausgestattet, das
nur bei Zündschlüssel auf MARund
laufendem Motor funktioniert und
eine individuelle Kraftaufwendung
auf das Lenkrad bei allen Fahrbedin-
gungen ermöglicht.
EIN-/AUSSCHALTUNG
(Funktion CITY)
Um die Funktion ein- und auszu-
schalten, muss man die Taste Abb.
119drücken, die sich in der Mitte der
Instrumententafel befindet.
Das Aktivieren der Funktion wird
durch die Anzeige CITY auf dem
Multifunktionsdisplay bestätigt.
Bei aktiver CITY-Funktion ist der
Kraftaufwand am Lenkrad geringer,
wodurch Parkmanöver erleichtert
werden: Das Aktivieren dieser Funk-
tion ist somit besonders beim Fahren
in Stadtzentren nützlich. FUNKSENDER UND
MOBILTELEFONE
Die Funksendegeräte (e-tacs-Mobilte-
lefone, CB-Geräte usw.) dürfen nicht
im Inneren des Fahrzeugs verwendet
werden, es sei denn, man verwendet
eine separate, außen am Fahrzeug
montierte Antenne.
Die Verwendung dieser Vorrichtungen
im Fahrgastraum (ohne Außenan-
tenne) kann außer den möglichen
Schäden an der Gesundheit der Pas-
sagiere auch Betriebsstörungen in den
elektronischen Systemen des Fahr-
zeugs bewirken, die somit die Sicher-
heit des Fahrzeugs beeinträchtigen
können.
Außerdem könnte die Abschirmwir-
kung des Fahrzeugaufbaus die Sende-
und Empfangsleistung dieser Geräte
beeinträchtigen.
Für die Verwendung von offiziell in
der EG zugelassenen Mobiltelefonen
(GSM, GPRS, UMTS) wird empfoh-
len, sich strengstens an die Anwei-
sungen des jeweiligen Herstellers zu
halten.
038-094 MUSA 1ed TED 10-07-2008 16:35 Pagina 89
