PEUGEOT PARTNER TEPEE ELECTRIC 2017 Manual del propietario (in Spanish)

53

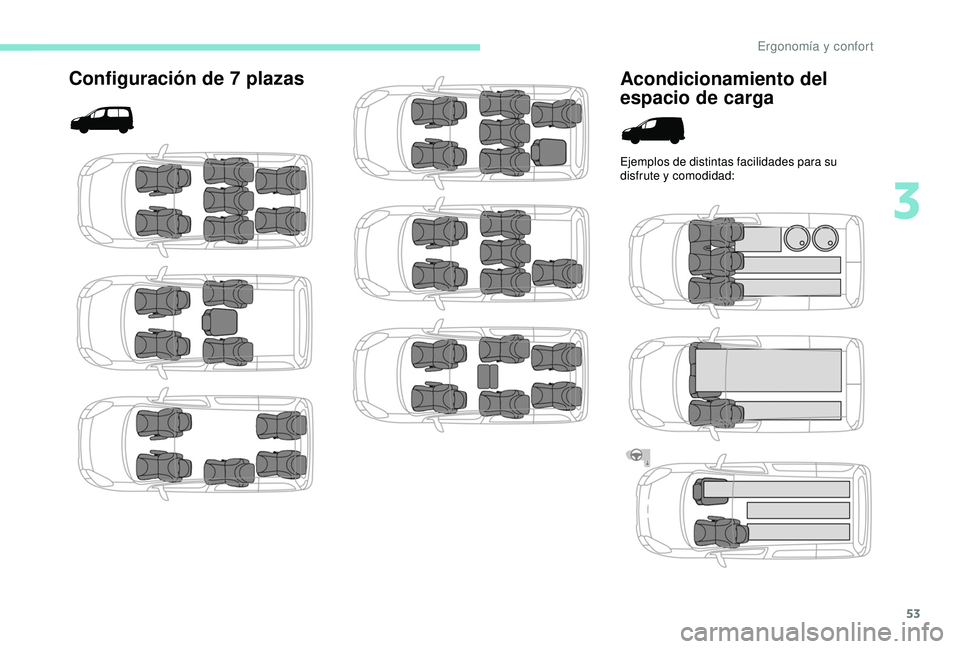

Configuración de 7 plazasAcondicionamiento del
espacio de carga
Ejemplos de distintas facilidades para su
disfrute y comodidad:
3

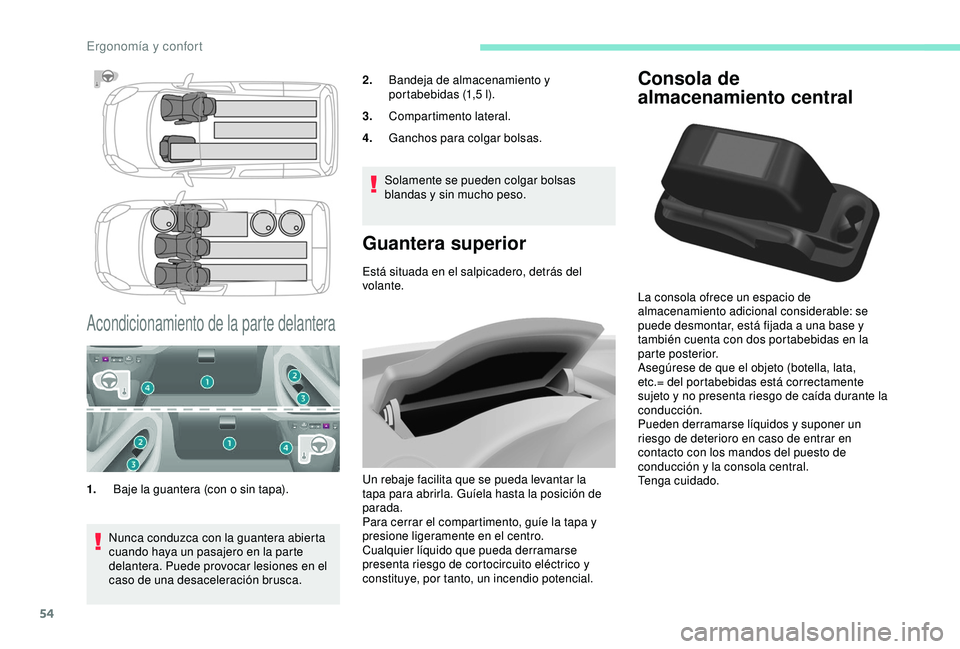

Ergonomía y confort

54
Consola de
almacenamiento central
La consola ofrece un espacio de
almacenamiento adicional considerable: se
puede desmontar, está fijada a una base y
también cuenta con dos portabebidas en la
parte posterior.
Asegúrese de que el objeto (botella, lata,
etc.= del portabebidas está correctamente
sujeto y no presenta riesgo de caída durante la
conducción.
Pueden derramarse líquidos y suponer un
riesgo de deterioro en caso de entrar en
contacto con los mandos del puesto de
conducción y la consola central.
Tenga cuidado.
Acondicionamiento de la parte delantera
1.Baje la guantera (con o sin tapa).
Guantera superior
Está situada en el salpicadero, detrás del
volante.
Un rebaje facilita que se pueda levantar la
tapa para abrirla. Guíela hasta la posición de
parada.
Para cerrar el compartimento, guíe la tapa y
presione ligeramente en el centro.
Cualquier líquido que pueda derramarse
presenta riesgo de cortocircuito eléctrico y
constituye, por tanto, un incendio potencial.
Nunca conduzca con la guantera abierta
cuando haya un pasajero en la parte
delantera. Puede provocar lesiones en el
caso de una desaceleración brusca. 2.
Bandeja de almacenamiento y
portabebidas (1,5 l).
3. Compartimento lateral.
4. Ganchos para colgar bolsas.
Solamente se pueden colgar bolsas
blandas y sin mucho peso.

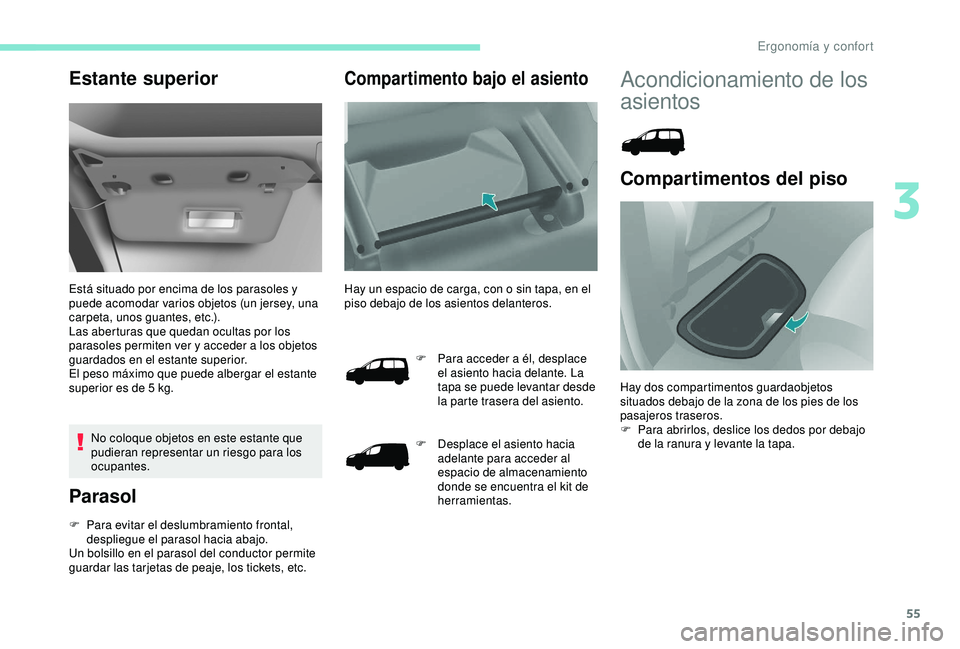

Ergonomía y confort

55
Estante superior
Está situado por encima de los parasoles y
puede acomodar varios objetos (un jersey, una
carpeta, unos guantes, etc.).
Las aberturas que quedan ocultas por los
parasoles permiten ver y acceder a los objetos
guardados en el estante superior.
El peso máximo que puede albergar el estante
superior es de 5 kg.
No coloque objetos en este estante que
pudieran representar un riesgo para los
ocupantes.
Parasol
F Para evitar el deslumbramiento frontal, despliegue el parasol hacia abajo.
Un bolsillo en el parasol del conductor permite
guardar las tarjetas de peaje, los tickets, etc.
Compartimento bajo el asiento
Hay un espacio de carga, con o sin tapa, en el
piso debajo de los asientos delanteros.
F

P
ara acceder a él, desplace
el asiento hacia delante. La
tapa se puede levantar desde
la parte trasera del asiento.
F

D
esplace el asiento hacia
adelante para acceder al
espacio de almacenamiento
donde se encuentra el kit de
herramientas.
Acondicionamiento de los
asientos
Compartimentos del piso
Hay dos compartimentos guardaobjetos
situados debajo de la zona de los pies de los
pasajeros traseros.
F

P
ara abrirlos, deslice los dedos por debajo
de la ranura y levante la tapa.
3

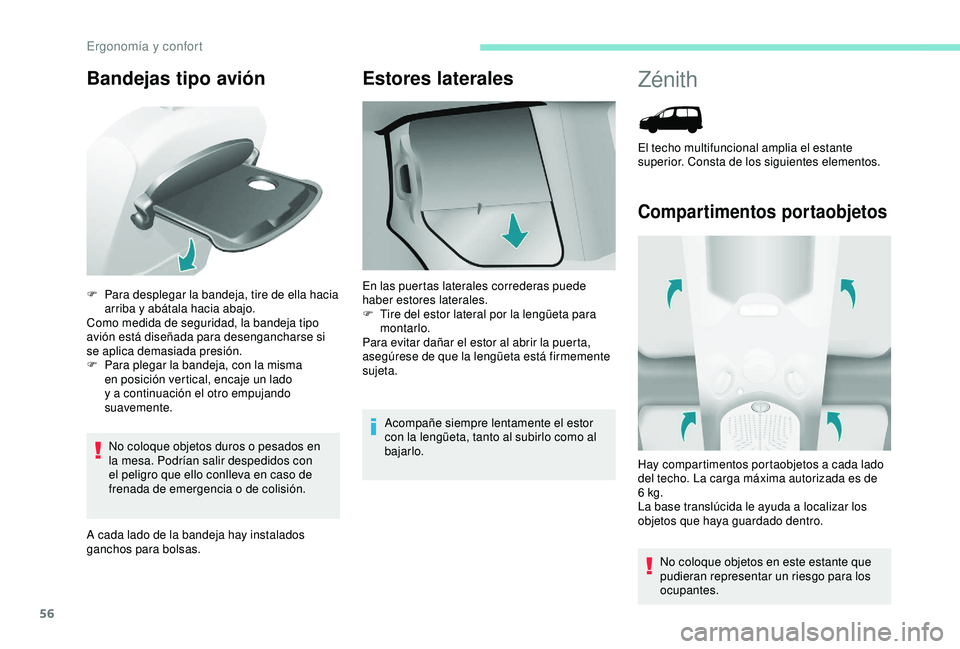

Ergonomía y confort

56
Bandejas tipo avión
No coloque objetos duros o pesados en
la mesa. Podrían salir despedidos con
el peligro que ello conlleva en caso de
frenada de emergencia o de colisión.
A cada lado de la bandeja hay instalados
ganchos para bolsas.
Estores laterales
F Para desplegar la bandeja, tire de ella hacia arriba y abátala hacia abajo.
Como medida de seguridad, la bandeja tipo
avión está diseñada para desengancharse si
se aplica demasiada presión.
F

P
ara plegar la bandeja, con la misma
en posición vertical, encaje un lado
y a continuación el otro empujando
suavemente.
Acompañe siempre lentamente el estor
con la lengüeta, tanto al subirlo como al
bajarlo.
En las puertas laterales correderas puede
haber estores laterales.
F

T
ire del estor lateral por la lengüeta para
montarlo.
Para evitar dañar el estor al abrir la puerta,
asegúrese de que la lengüeta está firmemente
sujeta.
Zénith
Compartimentos portaobjetos
Hay compartimentos portaobjetos a cada lado
del techo. La carga máxima autorizada es de
6


kg.
La base translúcida le ayuda a localizar los
objetos que haya guardado dentro.
No coloque objetos en este estante que
pudieran representar un riesgo para los
ocupantes.
El techo multifuncional amplia el estante
superior. Consta de los siguientes elementos.

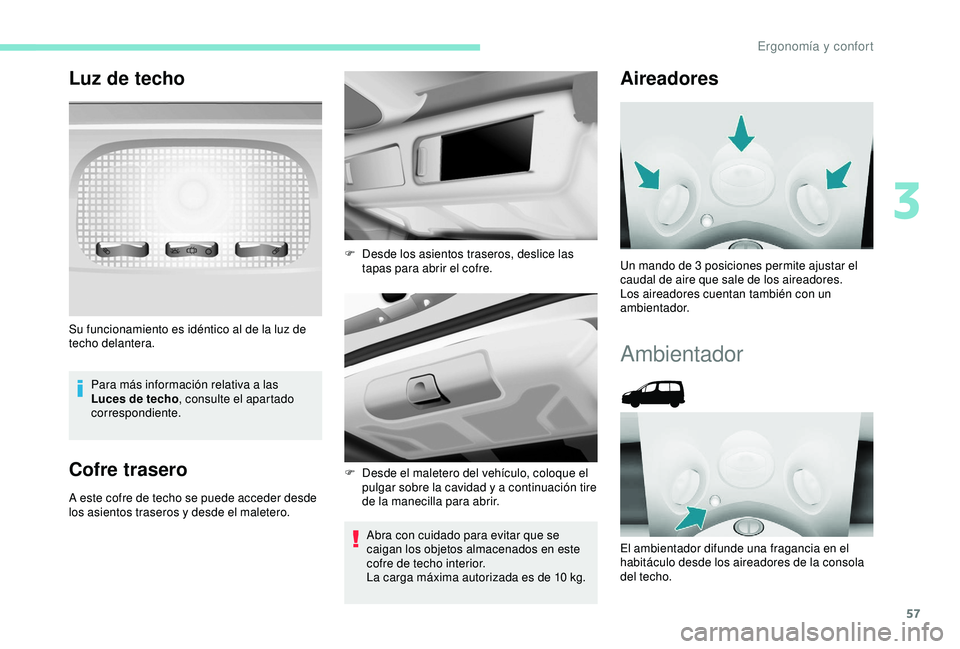

Ergonomía y confort

57
Luz de techo
Para más información relativa a las
Luces de techo, consulte el apartado
correspondiente.
Cofre trasero
A este cofre de techo se puede acceder desde
los asientos traseros y desde el maletero.
Abra con cuidado para evitar que se
caigan los objetos almacenados en este
cofre de techo interior.
La carga máxima autorizada es de 10
kg.
Su funcionamiento es idéntico al de la luz de
techo delantera.
F
D
esde los asientos traseros, deslice las
tapas para abrir el cofre.
F
D
esde el maletero del vehículo, coloque el
pulgar sobre la cavidad y a continuación tire
de la manecilla para abrir.
Aireadores
Un mando de 3 posiciones permite ajustar el
caudal de aire que sale de los aireadores.
Los aireadores cuentan también con un
ambientador.
Ambientador
El ambientador difunde una fragancia en el
habitáculo desde los aireadores de la consola
del techo.
3

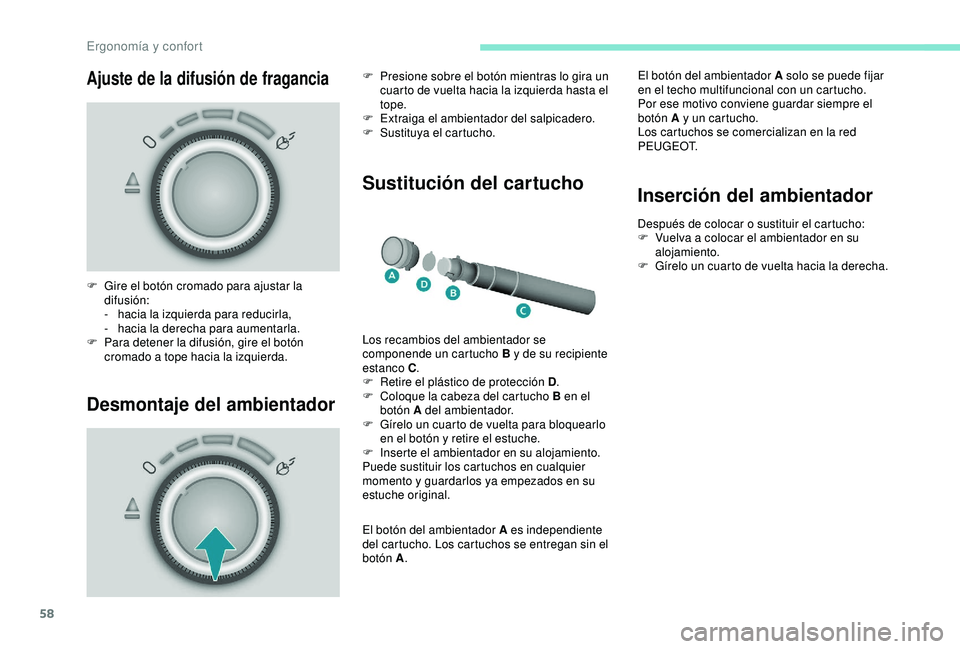

Ergonomía y confort

58
Ajuste de la difusión de fragancia
Desmontaje del ambientador
Sustitución del cartucho
F Gire el botón cromado para ajustar la difusión:
-
ha

cia la izquierda para reducirla,
-
ha

cia la derecha para aumentarla.
F

P
ara detener la difusión, gire el botón
cromado a tope hacia la izquierda. F

P
resione sobre el botón mientras lo gira un
cuarto de vuelta hacia la izquierda hasta el
tope.
F
E
xtraiga el ambientador del salpicadero.
F
S
ustituya el cartucho.
Los recambios del ambientador se
componende un cartucho B y de su recipiente
estanco C .
F

R
etire el plástico de protección D.
F

C
oloque la cabeza del cartucho B en el
botón A del ambientador.
F

G
írelo un cuarto de vuelta para bloquearlo
en el botón y retire el estuche.
F

I
nserte el ambientador en su alojamiento.
Puede sustituir los cartuchos en cualquier
momento y guardarlos ya empezados en su
estuche original.
El botón del ambientador A es independiente
del cartucho. Los cartuchos se entregan sin el
botón A . El botón del ambientador A solo se puede fijar
en el techo multifuncional con un cartucho.
Por ese motivo conviene guardar siempre el
botón A y un cartucho.
Los cartuchos se comercializan en la red
P E U G E O T.
Inserción del ambientador
Después de colocar o sustituir el cartucho:
F
V uelva a colocar el ambientador en su
alojamiento.
F

G
írelo un cuarto de vuelta hacia la derecha.

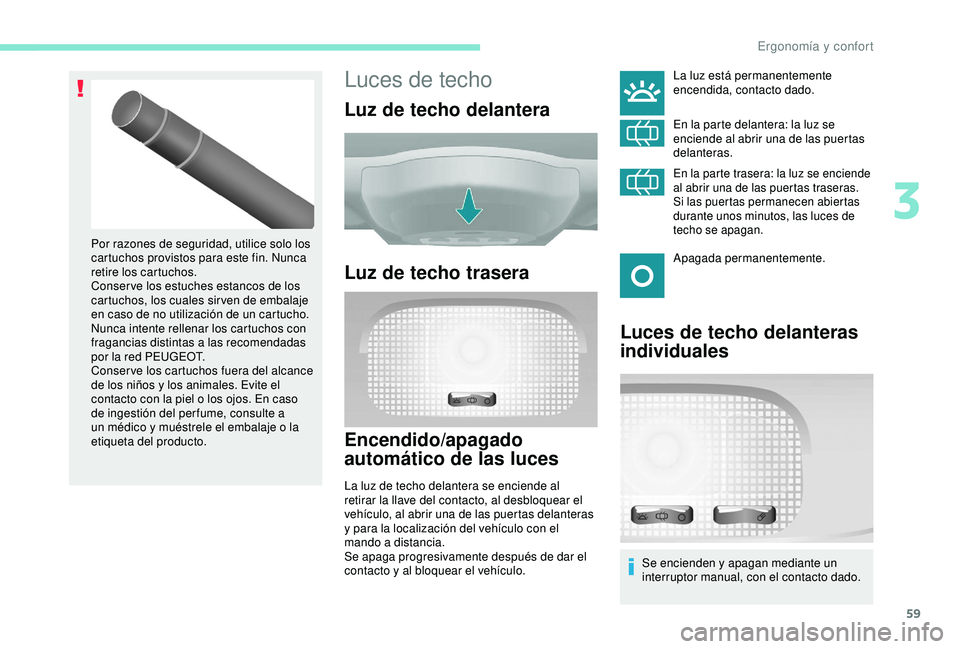

Ergonomía y confort

59
Luces de techo
Luz de techo delantera
Luz de techo trasera
Encendido/apagado
automático de las luces
La luz de techo delantera se enciende al
retirar la llave del contacto, al desbloquear el
vehículo, al abrir una de las puertas delanteras
y para la localización del vehículo con el
mando a distancia.
Se apaga progresivamente después de dar el
contacto y al bloquear el vehículo.
Por razones de seguridad, utilice solo los
cartuchos provistos para este fin. Nunca
retire los cartuchos.
Conser ve los estuches estancos de los
cartuchos, los cuales sirven de embalaje
en caso de no utilización de un cartucho.
Nunca intente rellenar los cartuchos con
fragancias distintas a las recomendadas
por la red PEUGEOT.
Conser ve los cartuchos fuera del alcance
de los niños y los animales. Evite el
contacto con la piel o los ojos. En caso
de ingestión del per fume, consulte a
un médico y muéstrele el embalaje o la
etiqueta del producto.
Luces de techo delanteras
individuales
La luz está permanentemente
encendida, contacto dado.
En la parte delantera: la luz se
enciende al abrir una de las puertas
delanteras.
En la parte trasera: la luz se enciende
al abrir una de las puertas traseras.
Si las puertas permanecen abiertas
durante unos minutos, las luces de
techo se apagan.
Apagada permanentemente.
Se encienden y apagan mediante un
interruptor manual, con el contacto dado.
3

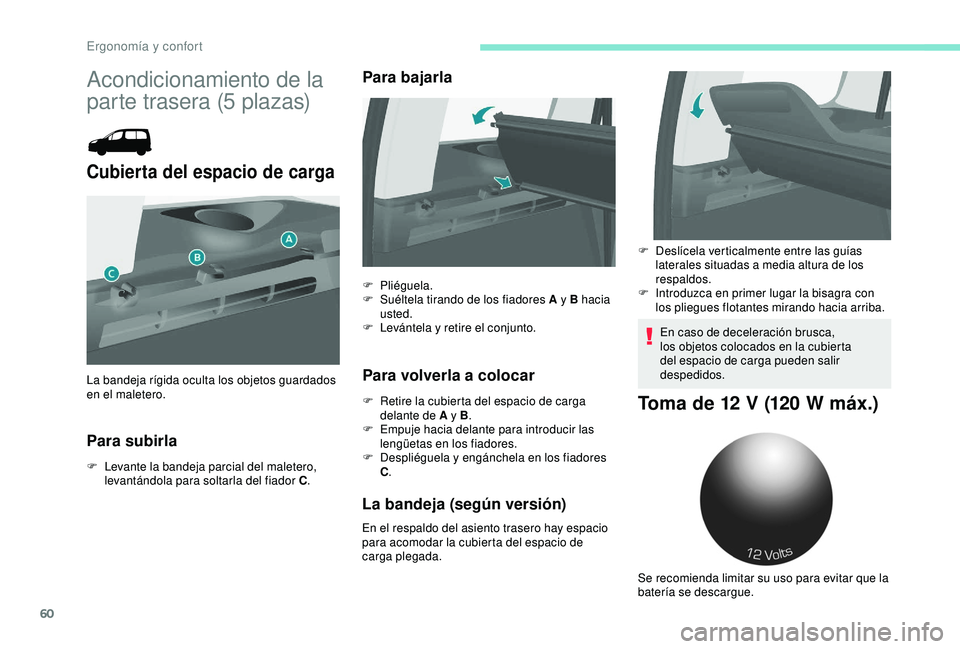

Ergonomía y confort

60
Acondicionamiento de la
parte trasera (5 plazas)
Cubierta del espacio de carga
Para subirla
F Levante la bandeja parcial del maletero, levantándola para soltarla del fiador C .
Para bajarla
Para volverla a colocar
F Retire la cubierta del espacio de carga
delante de A y B .
F

E
mpuje hacia delante para introducir las
lengüetas en los fiadores.
F

D
espliéguela y engánchela en los fiadores
C .
La bandeja (según versión)
En el respaldo del asiento trasero hay espacio
para acomodar la cubierta del espacio de
carga plegada.
La bandeja rígida oculta los objetos guardados
en el maletero.
F Pliéguela.
F
S
uéltela tirando de los fiadores A y B hacia
usted.
F
L
evántela y retire el conjunto.
En caso de deceleración brusca,
los objetos colocados en la cubierta
del espacio de carga pueden salir
despedidos.
Toma de 12 V (120 W máx.)
F Deslícela verticalmente entre las guías
laterales situadas a media altura de los
respaldos.
F

I
ntroduzca en primer lugar la bisagra con
los pliegues flotantes mirando hacia arriba.
Se recomienda limitar su uso para evitar que la
batería se descargue.

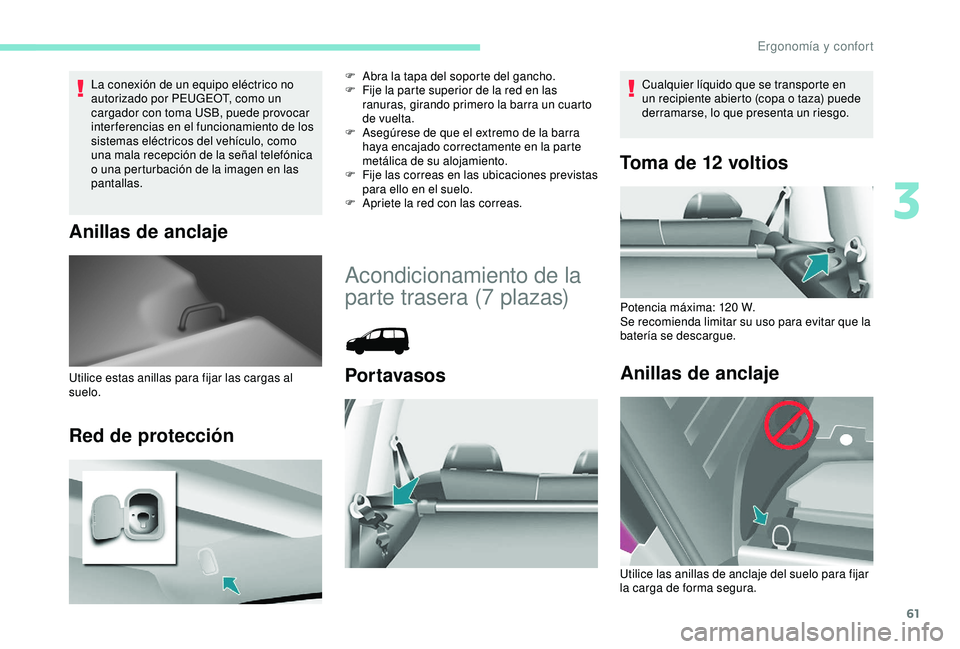

Ergonomía y confort

61
La conexión de un equipo eléctrico no
autorizado por PEUGEOT, como un
cargador con toma USB, puede provocar
inter ferencias en el funcionamiento de los
sistemas eléctricos del vehículo, como
una mala recepción de la señal telefónica
o una perturbación de la imagen en las
pantallas.
Anillas de anclaje
Red de protección
F Abra la tapa del soporte del gancho.
F F ije la parte superior de la red en las
ranuras, girando primero la barra un cuarto
de vuelta.
F

A
segúrese de que el extremo de la barra
haya encajado correctamente en la parte
metálica de su alojamiento.
F

F
ije las correas en las ubicaciones previstas
para ello en el suelo.
F

A
priete la red con las correas.
Acondicionamiento de la
parte trasera (7 plazas)
Por tavasosUtilice estas anillas para fijar las cargas al
suelo.
Toma de 12 voltios
Potencia máxima: 120 W.
S e recomienda limitar su uso para evitar que la
batería se descargue.
Anillas de anclaje
Cualquier líquido que se transporte en
un recipiente abierto (copa o taza) puede
derramarse, lo que presenta un riesgo.
Utilice las anillas de anclaje del suelo para fijar
la carga de forma segura.
3
Ergonomía y confort

62

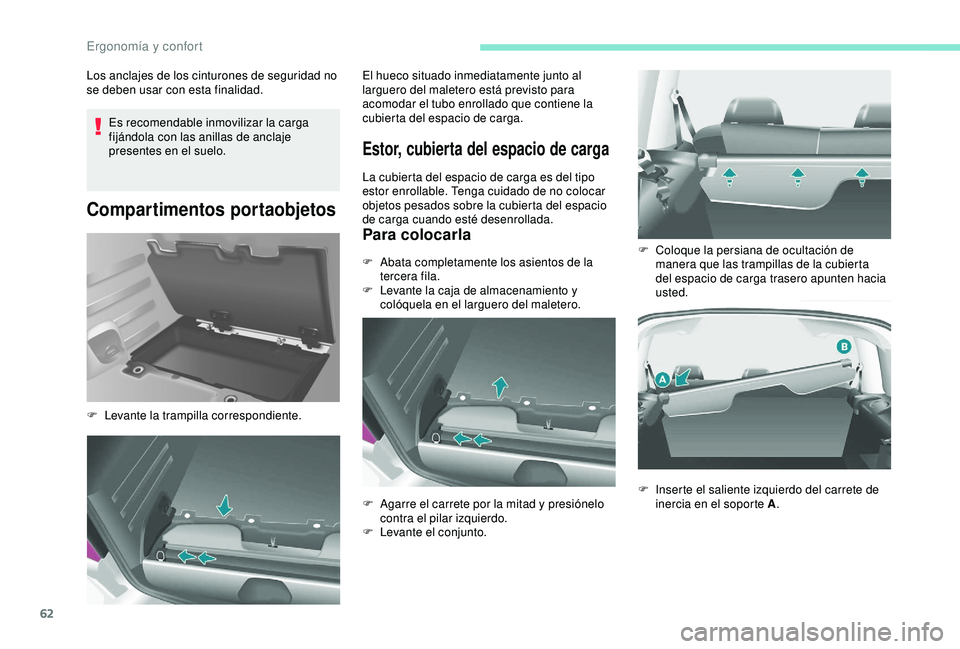

Es recomendable inmovilizar la carga
fijándola con las anillas de anclaje
presentes en el suelo.
Compartimentos portaobjetos
Los anclajes de los cinturones de seguridad no
se deben usar con esta finalidad.
Estor, cubierta del espacio de carga
La cubierta del espacio de carga es del tipo
estor enrollable. Tenga cuidado de no colocar
objetos pesados sobre la cubierta del espacio
de carga cuando esté desenrollada.
Para colocarla
F Levante la trampilla correspondiente.El hueco situado inmediatamente junto al
larguero del maletero está previsto para
acomodar el tubo enrollado que contiene la
cubierta del espacio de carga.
F
A
bata completamente los asientos de la
tercera fila.
F
L
evante la caja de almacenamiento y
colóquela en el larguero del maletero.
F
A
garre el carrete por la mitad y presiónelo
contra el pilar izquierdo.
F

L
evante el conjunto.F

C
oloque la persiana de ocultación de
manera que las trampillas de la cubierta
del espacio de carga trasero apunten hacia
usted.
F
I
nserte el saliente izquierdo del carrete de
inercia en el soporte A .
Ergonomía y confort
