TOYOTA VERSO 2016 Kasutusjuhend (in Estonian)

5
611
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO_EE_OM64590E

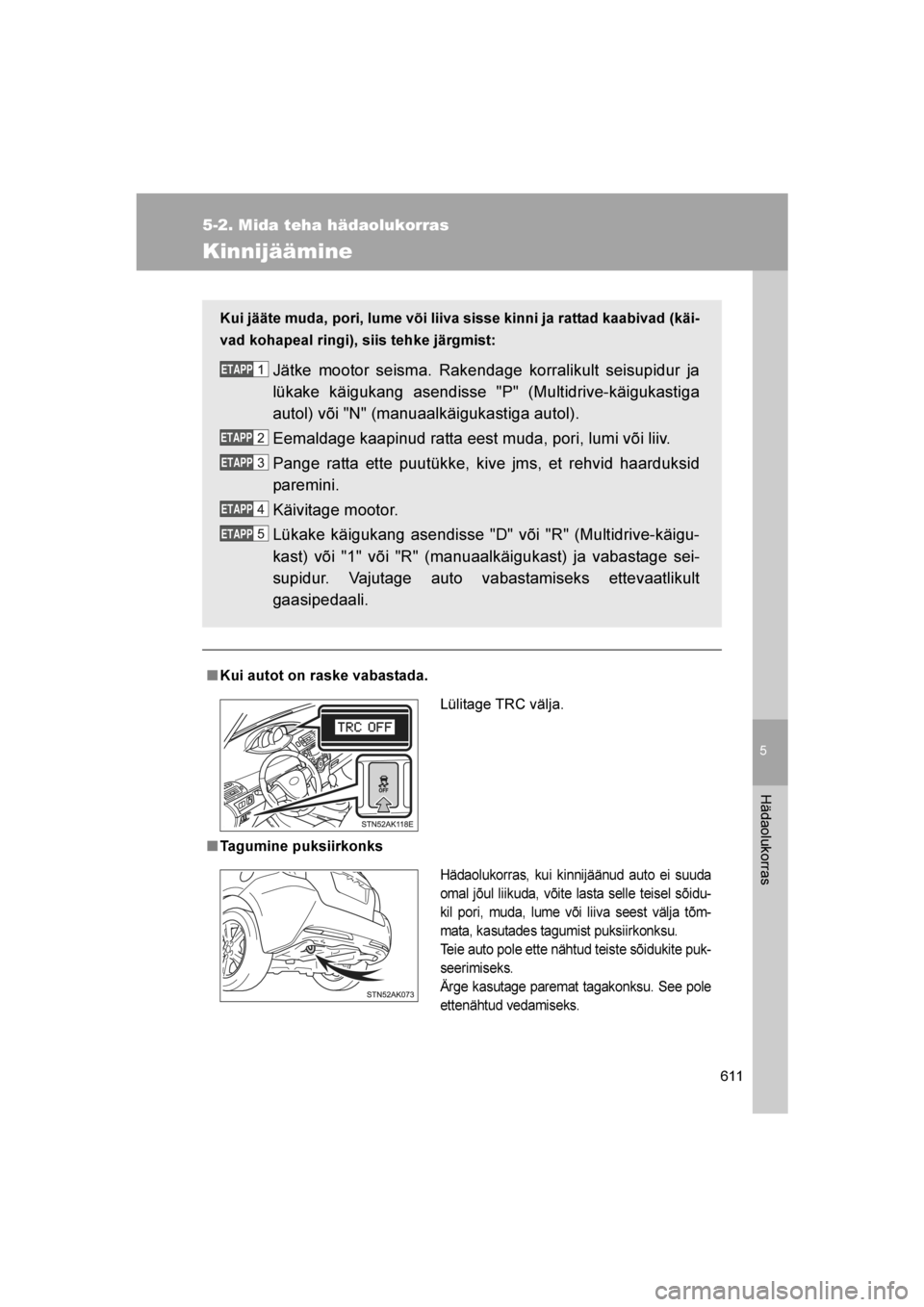

Kinnijäämine
■Kui autot on raske vabastada.
■ Tagumine puksiirkonks Kui jääte muda, pori, lume või liiva sisse kinni ja rattad kaabivad (käi-
vad kohapeal ringi), siis tehke järgmist:
Jätke mootor seisma. Rakendage korralikult seisupidur ja
lükake käigukang asendisse "P" (Multidrive-käigukastiga
autol) või "N" (manuaalkäigukastiga autol).
Eemaldage kaapinud ratta eest muda, pori, lumi või liiv.
Pange ratta ette puutükke, kive jms, et rehvid haarduksid
paremini.
Käivitage mootor.
Lükake käigukang asendisse "D" või "R" (Multidrive-käigu-
kast) või "1" või "R" (manuaalkäigukast) ja vabastage sei-
supidur. Vajutage auto vabastamiseks ettevaatlikult
gaasipedaali.ETAPP
ETAPP
ETAPP
ETAPP
ETAPP
Lülitage TRC välja.
Hädaolukorras, kui kinnijäänud auto ei suuda
omal jõul liikuda, võite lasta selle teisel sõidu-
kil pori, muda, lume või liiva seest välja tõm-
mata, kasutades tagumist puksiirkonksu.
Teie auto pole ette nähtud teiste sõidukite puk-
seerimiseks.
Ärge kasutage paremat tagakonksu. See pole
ettenähtud vedamiseks.
VERSO_OM_Europe_OM64590EE.book Page 611 Sunday, April 10, 2016 5:07 PM

612
5-2. Mida teha hädaolukorras
VERSO_EE_OM64590E
HOIATUS
■
Kinnijäänud auto kiigutamine
Kui püüate kinnijäänud autot edasi-tagasi kiigutades vabastada, siis veen-
duge, et auto lähedal pole teisi sõidukeid, esemeid või inimesi. Auto võib
ootamatult ette- või tahapoole söösta. Olge selletõttu äärmiselt ettevaatlik.
■ Käigukangi liigutamine
Multidrive-käigukastiga autode puhul jälgige, et te ei vahetaks käiku, kui
gaasipedaal on allavajutatud.
Nii võib auto ootamatult kiirendada ja inimohvritega õnnetuse põhjustada.
MÄRKUS
■Käigukasti ja muude osade kaitsmine
●Vältige rataste kaapimist ning ärge vajutage gaasipedaali rohkem kui vaja.
● Kui autoga ei õnnestu eespool kirjeldatud viisil muda, pori, lume või liiva
seest välja sõita, võib auto vajada pukseerimist (väljatõmbamist).
VERSO_OM_Europe_OM64590EE.book Page 612 Sunday, April 10, 2016 5:07 PM

5
613
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO_EE_OM64590E
Auto hädaolukorras peatamine
Kui autot ei ole võimalik hädaolukorras tavalisel viisil peatada, toi-
mige järgnevalt.
Vajutage tugevasti mõlema jalaga piduripedaalile.
Ärge piduripedaali pumbake, sest nii vähendate vajalikku pidur-
dusjõudu.
Lükake käigukang asendisse “N”.
Kui "N" käik on sisselülitatud Peale aeglustumist peatage auto teel ohutus kohas.
Jätke mootor seisma.
Kui "N" käiku ei saa sisselülitada Vajutage mõlema jalaga piduripedaalile, et vähendada auto
kiirust nii palju kui võimalik.
Intelligentse lukustus- ja käivi-
tussüsteemita autod: Seisake
mootor pöörates süütelüliti
"ACC" asendisse.
ETAPP
ETAPP
ETAPP
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 613 Sunday, April 10, 2016 5:07 PM

614
5-2. Mida teha hädaolukorras
VERSO_EE_OM64590E
HOIATUS
■
Kui mootor jääb sõitmisel seisma
●Piduri- ja roolivõimendi ei toimi, mis muudab pidurdamise ja auto juhtimise
palju raskemaks. Aeglustage enne mootori seismajätmist nii palju kui või-
malik.
● Intelligentse lukustus- ja käivitussüsteemita autod: Ärge mingil juhul võtke
võtit süütelukust, sest nii läheb rool lukku.
Intelligentse lukustus- ja käivi-
tussüsteemiga autod: Moo-
tori seismajätmiseks hoidke
all süütelülitit 2 või enam
sekundit või vajutage 3 või
enam korda kiiresti järjes-
tikku.
Peatage auto teel ohutus kohas.ETAPP
Hoidke 2 sekundit piduripedaali all ja vajutage
kiiresti 3 või enam korda.
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 614 Sunday, April 10, 2016 5:07 PM

6Tehnilised andmed
615
VERSO_EE_OM64590E
6-1. Tehnilised andmedHooldusandmed ................ 616
Kütus................................. 637
6-2. Mugandused Mugavdatavad funktsioonid .................... 640
6-3. Taasaktiveeritavad süsteemid
Taasaktiveerimine ............. 644
VERSO_OM_Europe_OM64590EE.book Page 615 Sunday, April 10, 2016 5:07 PM

616
VERSO_EE_OM64590E
6-1. Tehnilised andmed
Hooldusandmed (kütus, õlitase jne.)
Mõõdud ja massid
Pikkus 4440 mm
Laius 1790 mm
Kõrgus*1
205/60R16 rehvidKatusekaarteta autod
1620 mm
1630 mm *2
Katusekaartega autod
1660 mm
1670 mm
*2
215/55R17 rehvid
Katusekaarteta autod
1630 mm
Katusekaartega autod
1670 mm
Teljevahe 2780 mm
RööbeEes 1535 mm
Taga 1545 mm
Registrimass 1935 kg
*2, 3, 4
2125 kg *3, 4
2060 kg *2, 5
2260 kg *5
Suurim lubatud
telje koormusEes
1220 kg *3, 4
1260 kg *5
Taga 1180 kg
Pukseerimiskonksu koormus 55 kg
PukseemisvõimePiduritega 1300 kg
Piduriteta 450 kg
Haagisekonksu suurim lubatav mass 20 kg
VERSO_OM_Europe_OM64590EE.book Page 616 Sunday, April 10, 2016 5:07 PM

617
6-1. Tehnilised andmed
6
Tehnilised andmed
VERSO_EE_OM64590E
*1: Koormuseta
*2: Kategooria N1 autod
*3: 1ZR-FAE mootor
*4: 2ZR-FAE mootor
*5: 1WW mootor
Auto kategooria väljaselgitamiseks pöörduge Toyota volitatud teeninduse või
mõne teise kvalifitseeritud asjatundja poole.
VERSO_OM_Europe_OM64590EE.book Page 617 Sunday, April 10, 2016 5:07 PM

618
6-1. Tehnilised andmed
VERSO_EE_OM64590E
Auto identifitseerimine
■ Auto tehasetähis
VIN-kood (tehasetähis) on Teie auto kõige olulisem identifitseerimis-
kood, mis on näidatud ka registreerimistunnistusel. See on Teie
Toyota esmane identifitseerimisnumber. See on äratoodud ka teie
registreerimistunnistusel.
See number on stantsitud
parempoolse istme alla.
Parempoolse rooliga autod: VIN-
kood on kirjas armatuurlaual
(vasakul).
VIN-kood on kirjas ka juhiukse-
postil asuval andmesildil.
VERSO_OM_Europe_OM64590EE.book Page 618 Sunday, April 10, 2016 5:07 PM

619
6-1. Tehnilised andmed
6
Tehnilised andmed
VERSO_EE_OM64590E
■
Mootori number
Mootori number on kirjas mootoriplokil, joonisel näidatud kohas.
Bensiinimootor
Diiselmootor
VERSO_OM_Europe_OM64590EE.book Page 619 Sunday, April 10, 2016 5:07 PM

620
6-1. Tehnilised andmed
VERSO_EE_OM64590E
Mootor
Bensiinimootor
Mudel 1ZR-FAE, 2ZR-FAE
Tüüp 4-silindriline 4-taktiline reas bensiinimootor
Silindri läbimõõt ja kol-
vikäik 1ZR-FAE mootor
80.5
\b 78.5 mm
2ZR-FAE mootor
80.5 \b 88.3 mm
Töömaht 1ZR-FAE mootor
1598 cm3
2ZR-FAE mootor
1798 cm3
Klapivahe (külm moo-
tor)
Automaatne
Veorihm
Kliimaseadmeta
autod
Kliimaseadmega
autod 7,6
⎯ 10,0 mm ⎯*
*: Generaatoririhma läbipaine 98 N (10 kgf) juures (kasutatud rihm)
Väntvõll Generaator
Veepump
Väntvõll Generaator
Veepump Õhukondit-
sioneeri
kliimaseade
kompressor
VERSO_OM_Europe_OM64590EE.book Page 620 Sunday, April 10, 2016 5:07 PM
