CITROEN JUMPER SPACETOURER 2017 Upute Za Rukovanje (in Croatian)

269
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

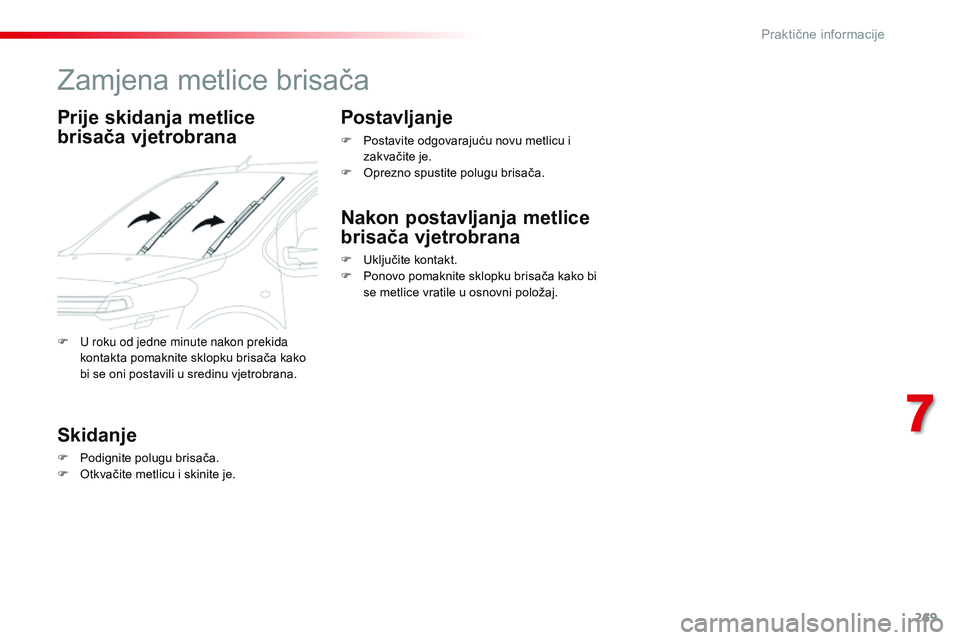

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
Skidanje
F Podignite polugu brisača.
F O tkvačite metlicu i skinite je.
Postavljanje
F Postavite odgovarajuću novu metlicu i zakvačite je.
F

O
prezno spustite polugu brisača.
Nakon postavljanja metlice
brisača vjetrobrana
F Uključite kontakt.
F P onovo pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.
F

U r

oku od jedne minute nakon prekida
kontakta pomaknite sklopku brisača kako
bi se oni postavili u sredinu vjetrobrana.
7
Praktične informacije

270
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

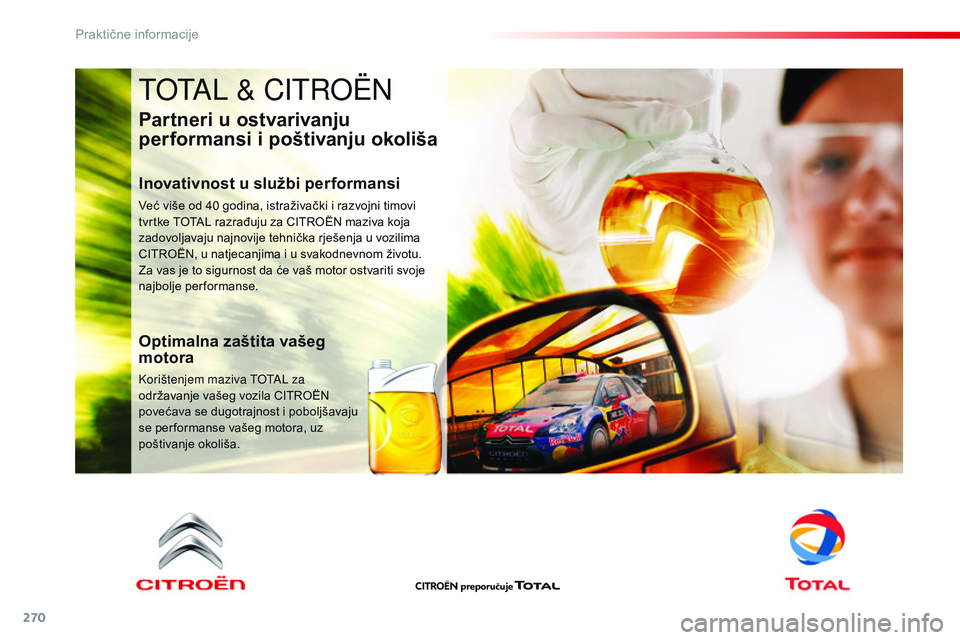

TOTAL & CITROËN
Partneri u ostvarivanju
performansi i poštivanju okoliša
Inovativnost u službi performansi
Već više od 40 godina, istraživački i razvojni timovi
tvrtke TOTAL razrađuju za CITROËN maziva koja
zadovoljavaju najnovije tehnička rješenja u vozilima
CITROËN, u natjecanjima i u svakodnevnom životu.
Za vas je to sigurnost da će vaš motor ostvariti svoje
najbolje performanse.
Optimalna zaštita vašeg
motora
Korištenjem maziva TOTAL za
održavanje vašeg vozila CITROËN
povećava se dugotrajnost i poboljšavaju
se per formanse vašeg motora, uz
poštivanje okoliša.
Praktične informacije

271
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

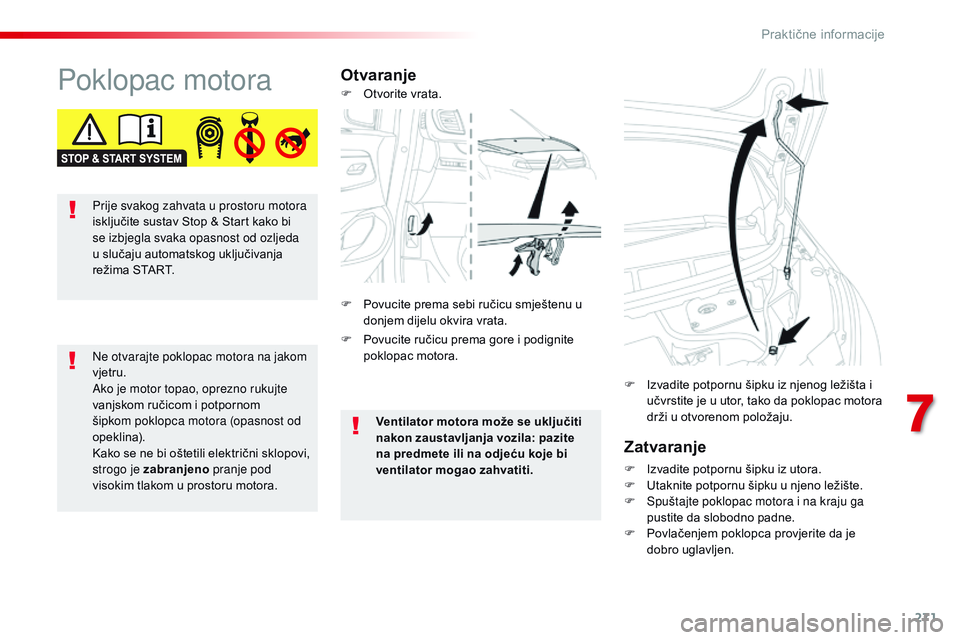

Poklopac motoraOtvaranjeZatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njeno ležište.
F

S
puštajte poklopac motora i na kraju ga
pustite da slobodno padne.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
F

I
zvadite potpornu šipku iz njenog ležišta i
učvrstite je u utor, tako da poklopac motora
drži u otvorenom položaju.
Ne otvarajte poklopac motora na jakom
vjetru.
Ako je motor topao, oprezno rukujte
vanjskom ručicom i potpornom
šipkom poklopca motora (opasnost od
opeklina).
Kako se ne bi oštetili električni sklopovi,
strogo je zabranjeno
pranje pod
visokim tlakom u prostoru motora. Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
F

P

ovucite ručicu prema gore i podignite
poklopac motora.
F

O

tvorite vrata.
F

P

ovucite prema sebi ručicu smještenu u
donjem dijelu okvira vrata.
Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start kako bi
se izbjegla svaka opasnost od ozljeda
u slučaju automatskog uključivanja
režima START.
7
Praktične informacije

272
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016
* Ovisno o motoru.

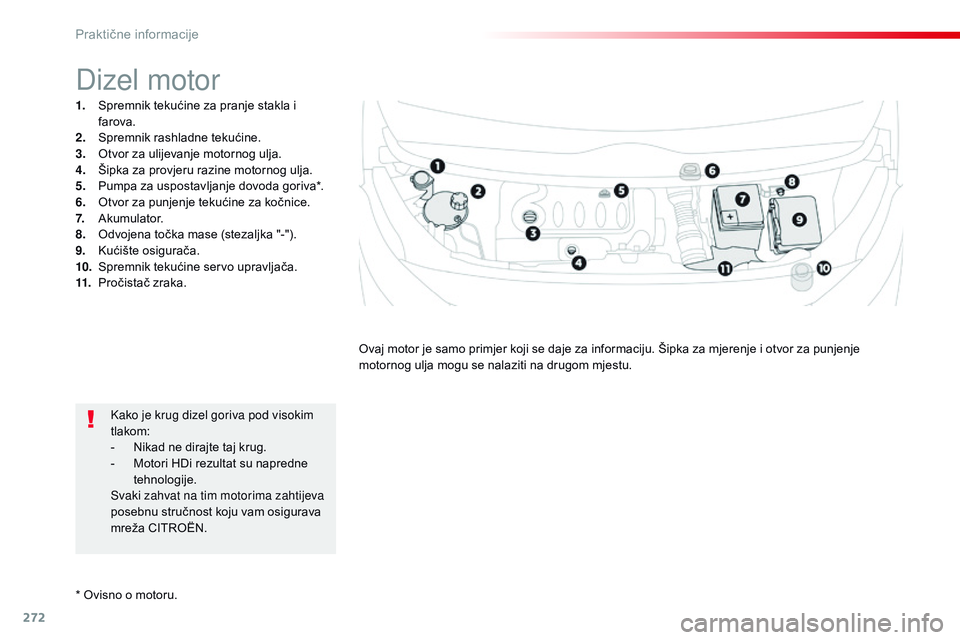

Dizel motor
1. Spremnik tekućine za pranje stakla i farova.
2.
S

premnik rashladne tekućine.
3.
O

tvor za ulijevanje motornog ulja.
4.
Š

ipka za provjeru razine motornog ulja.
5.
P

umpa za uspostavljanje dovoda goriva*.
6.
O

tvor za punjenje tekućine za kočnice.
7.
A

kumulator.
8.
O

dvojena točka mase (stezaljka "-").
9.
K

ućište osigurača.
10.
S

premnik tekućine servo upravljača.
11.
P

ročistač zraka. Ovaj motor je samo primjer koji se daje za informaciju. Šipka za mjerenje i otvor za punjenje
motornog ulja mogu se nalaziti na drugom mjestu.
Kako je krug dizel goriva pod visokim
tlakom:
-

N
ikad ne dirajte taj krug.
-

M
otori HDi rezultat su napredne
tehnologije.
Svaki zahvat na tim motorima zahtijeva
posebnu stručnost koju vam osigurava
mreža CITROËN.
Praktične informacije

273
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

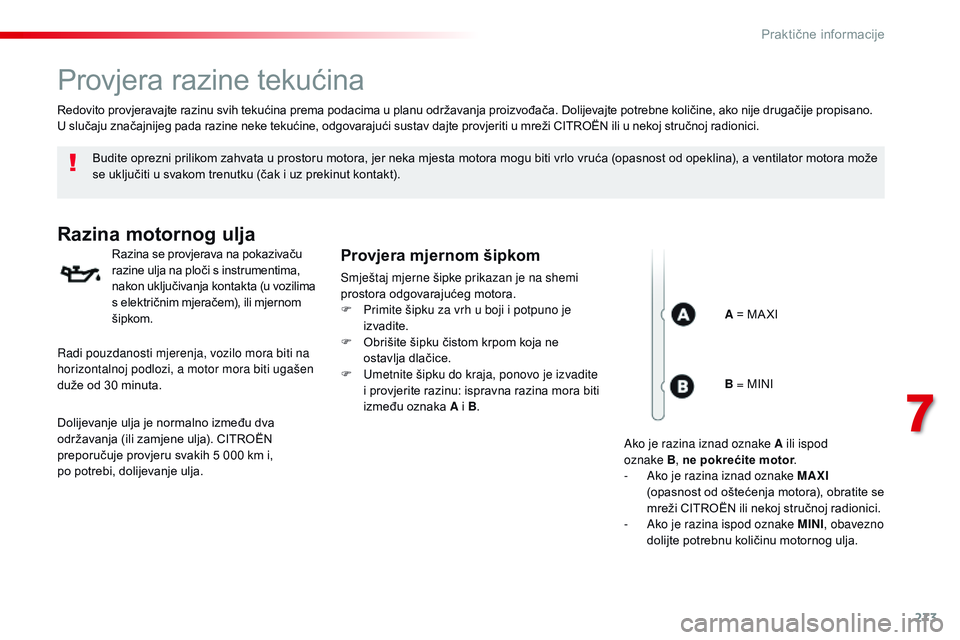

Provjera razine tekućina
Budite oprezni prilikom zahvata u prostoru motora, jer neka mjesta motora mogu biti vrlo vruća (opasnost od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz prekinut kontakt).
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta (u vozilima
s električnim mjeračem), ili mjernom
šipkom.Provjera mjernom šipkom
Smještaj mjerne šipke prikazan je na shemi
prostora odgovarajućeg motora.
F
P
rimite šipku za vrh u boji i potpuno je
izvadite.
F

O
brišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A i B.
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
A = MA XI
Radi pouzdanosti mjerenja, vozilo mora biti na
horizontalnoj podlozi, a motor mora biti ugašen
duže od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). CITROËN
preporučuje provjeru svakih 5 000 km i,
po

potrebi, dolijevanje ulja. B = MINI
Ako je razina iznad oznake A ili ispod
oznake


B, ne pokrećite motor .
-

A
ko je razina iznad oznake MAXI
(opasnost od oštećenja motora), obratite se
mreži CITROËN ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MINI, obavezno
dolijte potrebnu količinu motornog ulja.
7
Praktične informacije

274
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

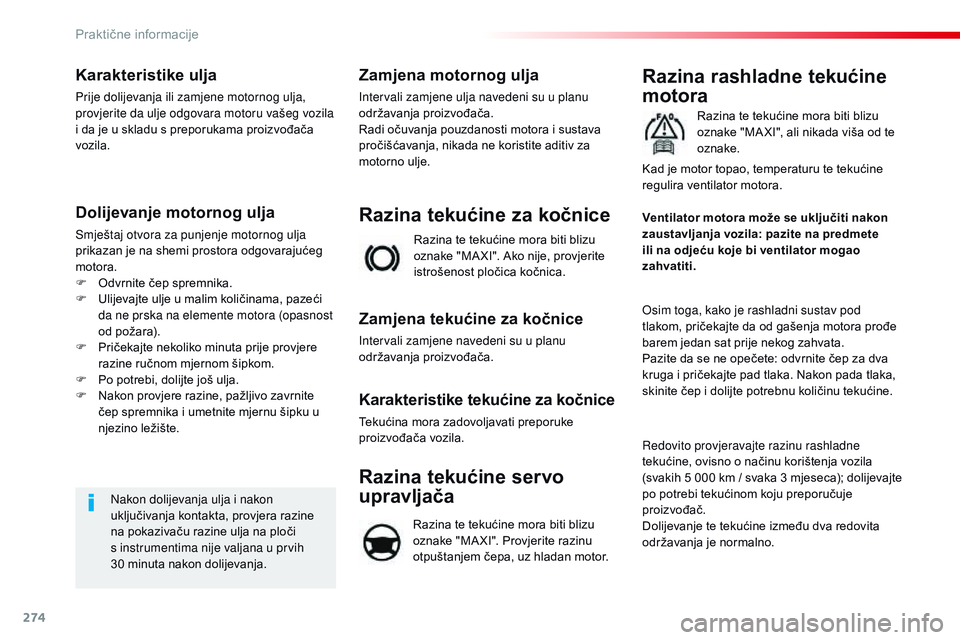

Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
Dolijevanje motornog ulja
Smještaj otvora za punjenje motornog ulja
prikazan je na shemi prostora odgovarajućeg
motora.
F
O
dvrnite čep spremnika.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
Nakon dolijevanja ulja i nakon
uključivanja kontakta, provjera razine
na pokazivaču razine ulja na ploči
s instrumentima nije valjana u prvih
30
minuta nakon dolijevanja.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje. Razina te tekućine mora biti blizu
oznake "MA XI". Ako nije, provjerite
istrošenost pločica kočnica.
Razina tekućine za kočnice
Zamjena tekućine za kočnice
Intervali zamjene navedeni su u planu
održavanja proizvođača.
Karakteristike tekućine za kočnice
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
Razina rashladne tekućine
motora
Razina te tekućine mora biti blizu
oznake "MA XI", ali nikada viša od te
oznake.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Pazite da se ne opečete: odvrnite čep za dva
kruga i pričekajte pad tlaka. Nakon pada tlaka,
skinite čep i dolijte potrebnu količinu tekućine. Ventilator motora može se uključiti nakon
zaustavljanja vozila: pazite na predmete
ili na odjeću koje bi ventilator mogao
zahvatiti. Kad je motor topao, temperaturu te tekućine
regulira ventilator motora.
Redovito provjeravajte razinu rashladne
tekućine, ovisno o načinu korištenja vozila
(svakih 5 000 km / svaka 3 mjeseca); dolijevajte
po potrebi tekućinom koju preporučuje
proizvođač.
Dolijevanje te tekućine između dva redovita
održavanja je normalno.
Razina tekućine servo
upravljača
Razina te tekućine mora biti blizu
oznake "MA XI". Provjerite razinu
otpuštanjem čepa, uz hladan motor.
Praktične informacije

275
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

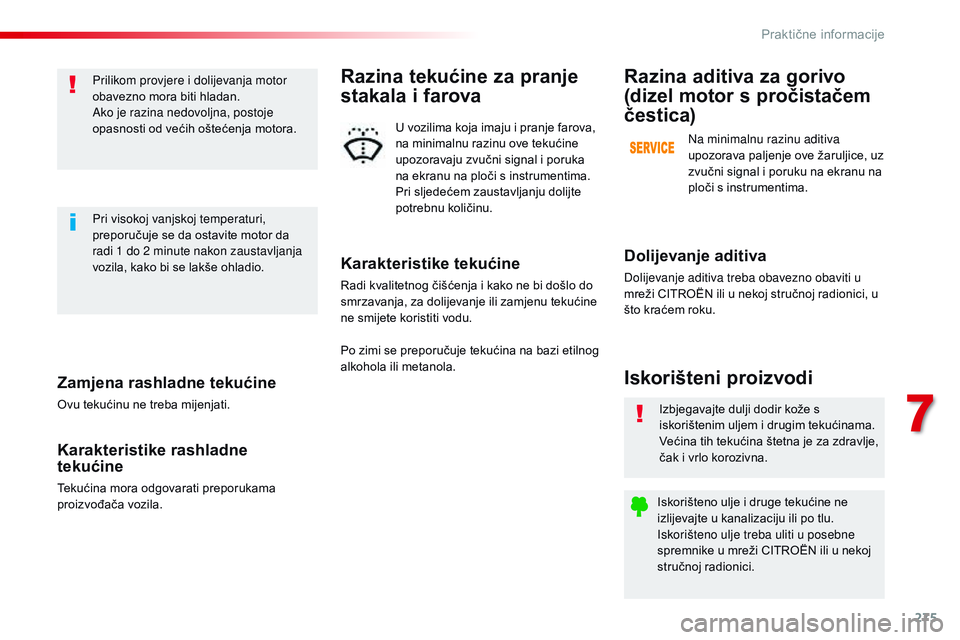

Zamjena rashladne tekućine
Ovu tekućinu ne treba mijenjati.
Karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.Prilikom provjere i dolijevanja motor
obavezno mora biti hladan.
Ako je razina nedovoljna, postoje
opasnosti od većih oštećenja motora.
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da
radi 1 do 2 minute nakon zaustavljanja
vozila, kako bi se lakše ohladio.
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži CITROËN ili u nekoj
stručnoj radionici.
Iskorišteni proizvodi
Dolijevanje aditiva
Dolijevanje aditiva treba obavezno obaviti u
mreži CITROËN ili u nekoj stručnoj radionici, u
što kraćem roku.
Razina aditiva za gorivo
(dizel motor s pročistačem
čestica)
Na minimalnu razinu aditiva
upozorava paljenje ove žaruljice, uz
zvučni signal i poruku na ekranu na
ploči s instrumentima.
Karakteristike tekućine
Radi kvalitetnog čišćenja i kako ne bi došlo do
smrzavanja, za dolijevanje ili zamjenu tekućine
ne smijete koristiti vodu.
Razina tekućine za pranje
stakala i farova
U vozilima koja imaju i pranje farova,
na minimalnu razinu ove tekućine
upozoravaju zvučni signal i poruka
na ekranu na ploči s instrumentima.
Pri sljedećem zaustavljanju dolijte
potrebnu količinu.
Po zimi se preporučuje tekućina na bazi etilnog
alkohola ili metanola.
7
Praktične informacije

276
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

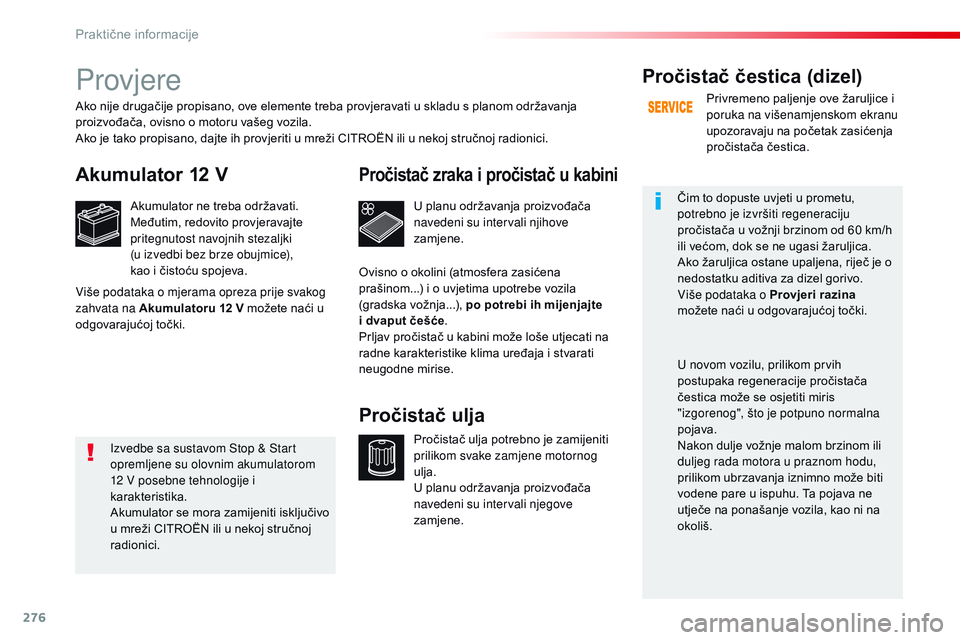

Provjere
Akumulator 12 V
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih stezaljki
(u izvedbi bez brze obujmice),
kao i čistoću spojeva.U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Pročistač zraka i pročistač u kabini
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Pročistač uljaPročistač čestica (dizel)
Privremeno paljenje ove žaruljice i
poruka na višenamjenskom ekranu
upozoravaju na početak zasićenja
pročistača čestica.
Čim to dopuste uvjeti u prometu,
potrebno je izvršiti regeneraciju
pročistača u vožnji brzinom od 60 km/h
ili većom, dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je o
nedostatku aditiva za dizel gorivo.
Više podataka o Provjeri razina
možete naći u odgovarajućoj točki.
U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja
proizvođača, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Više podataka o mjerama opreza prije svakog
zahvata na Akumulatoru 12 V možete naći u
odgovarajućoj točki.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte
i dvaput češće
.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom
12 V posebne tehnologije i
karakteristika.
Akumulator se mora zamijeniti isključivo
u mreži CITROËN ili u nekoj stručnoj
radionici.
Praktične informacije

277
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

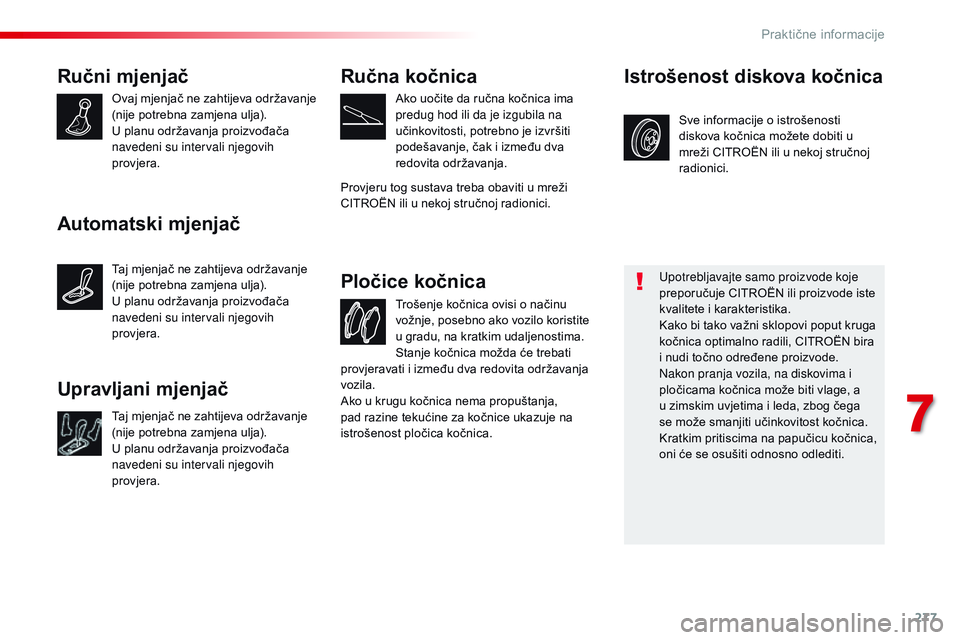

Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
Pločice kočnica
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Istrošenost diskova kočnica
Upotrebljavajte samo proizvode koje
preporučuje CITROËN ili proizvode iste
kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, CITROËN bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
Ručna kočnica
Ako uočite da ručna kočnica ima
predug hod ili da je izgubila na
učinkovitosti, potrebno je izvršiti
podešavanje, čak i između dva
redovita održavanja.
Provjeru tog sustava treba obaviti u mreži
CITROËN ili u nekoj stručnoj radionici.
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Automatski mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Upravljani mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
7
Praktične informacije

278
Spacetourer-VP_hr_Chap07_info-pratiques_ed01-2016

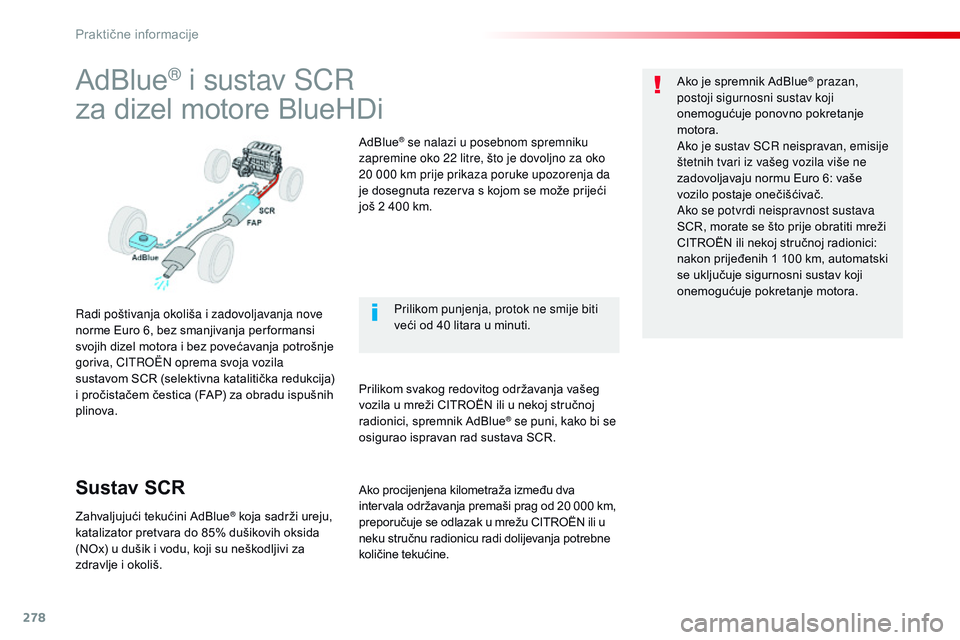

AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući tekućini AdBlue® koja sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. AdBlue
® se nalazi u posebnom spremniku
zapremine oko 22 litre, što je dovoljno za oko
20 000 km prije prikaza poruke upozorenja da
je dosegnuta rezerva s kojom se može prijeći
još 2 400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik AdBlue
® se puni, kako bi se
osigurao ispravan rad sustava SCR. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1 100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
Prilikom punjenja, protok ne smije biti
veći od 40 litara u minuti.
Ako procijenjena kilometraža između dva
intervala održavanja premaši prag od 20 000 km,
preporučuje se odlazak u mrežu CITROËN ili u
neku stručnu radionicu radi dolijevanja potrebne
količine tekućine.
Praktične informacije
