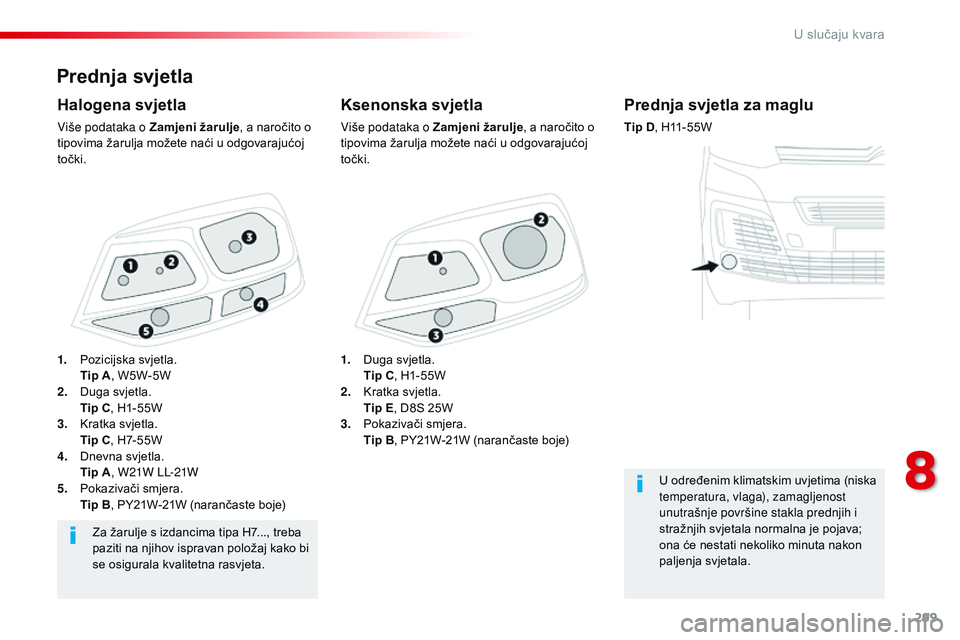

Prednja svjetla
Ksenonska svjetla
Više podataka o Zamjeni žarulje, a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
Halogena svjetla
Više podataka o Zamjeni žarulje , a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
Za žarulje s izdancima tipa H7..., treba
paziti na njihov ispravan položaj kako bi
se osigurala kvalitetna rasvjeta.
Prednja svjetla za maglu
Tip D, H11-55W
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
1.
D
uga svjetla.
T
ip C , H1-55W
2.
K
ratka svjetla.
T
ip E , D8S 25W
3.
P
okazivači smjera.
T
ip B , PY21W-21W (narančaste boje)
1.
P
ozicijska svjetla.
T
ip A , W5W-5W
2.
D
uga svjetla.
T
ip C , H1-55W
3.
K
ratka svjetla.
T
ip C , H7-55W
4.
D
nevna svjetla.
T
ip A , W21W LL-21W
5.
P
okazivači smjera.
T
ip B , PY21W-21W (narančaste boje)
8
U slučaju kvara
Page 302 of 774

300
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

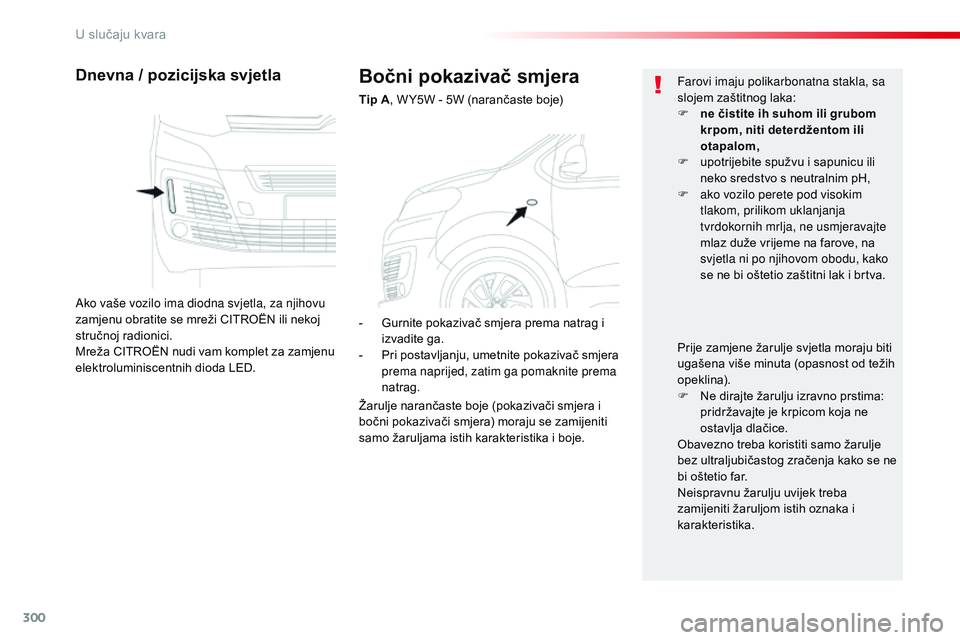

Bočni pokazivač smjera
Tip A, W Y5W - 5W (narančaste boje)
Dnevna / pozicijska svjetla
Ako vaše vozilo ima diodna svjetla, za njihovu
zamjenu obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenu
elektroluminiscentnih dioda LED. Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F
a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F
N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.
-
G
urnite pokazivač smjera prema natrag i
izvadite ga.
-
P
ri postavljanju, umetnite pokazivač smjera
prema naprijed, zatim ga pomaknite prema
natrag.
Žarulje narančaste boje (pokazivači smjera i
bočni pokazivači smjera) moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
U slučaju kvara
Page 303 of 774

301
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016
Prilikom postavljanja konektora i žarulje
u svjetlo, pazite da su dobro namješteni
u ležištu i da se čuje zvuk zakopčavanja
" k lik ".

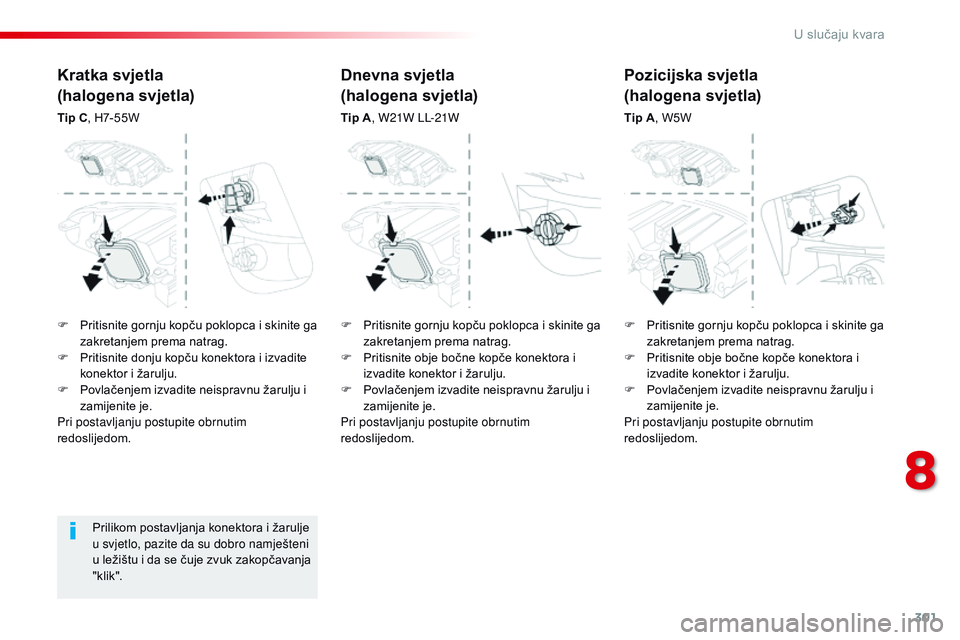

Kratka svjetla
(halogena svjetla)
Tip C, H7-55W
Dnevna svjetla
(halogena svjetla)
Tip A , W21W LL-21W
Pozicijska svjetla
(halogena svjetla)
Tip A, W5W
F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F
P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F
P
ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F
P
ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F
P
ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F
P
ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F
P
ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara
Page 304 of 774

302
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016
Pazite na područje iza desnog svjetla
(u smjeru vozila), koje može biti vruće
zbog cijevi za otplinjavanje (opasnost
od opeklina).Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava
na neispravnost neke žarulje na
odgovarajućoj strani.
Pokazivači smjera
(halogena svjetla)
Tip B
, PY21W-21W (narančaste boje)

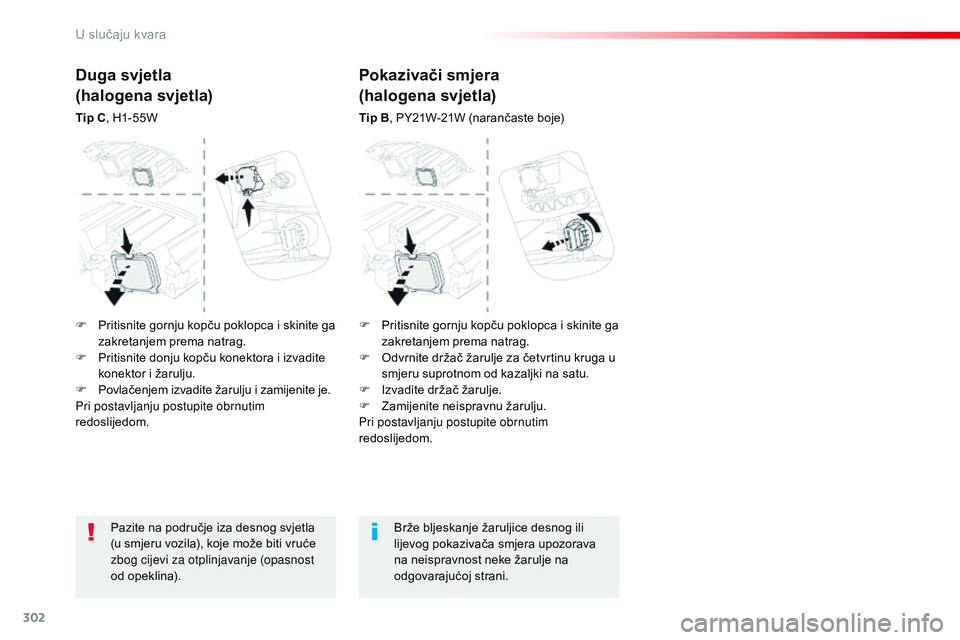

Duga svjetla
(halogena svjetla)
Tip C, H1-55W
F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F
P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F
P
ovlačenjem izvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F
O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F
I
zvadite držač žarulje.
F
Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
U slučaju kvara
Page 305 of 774

303
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

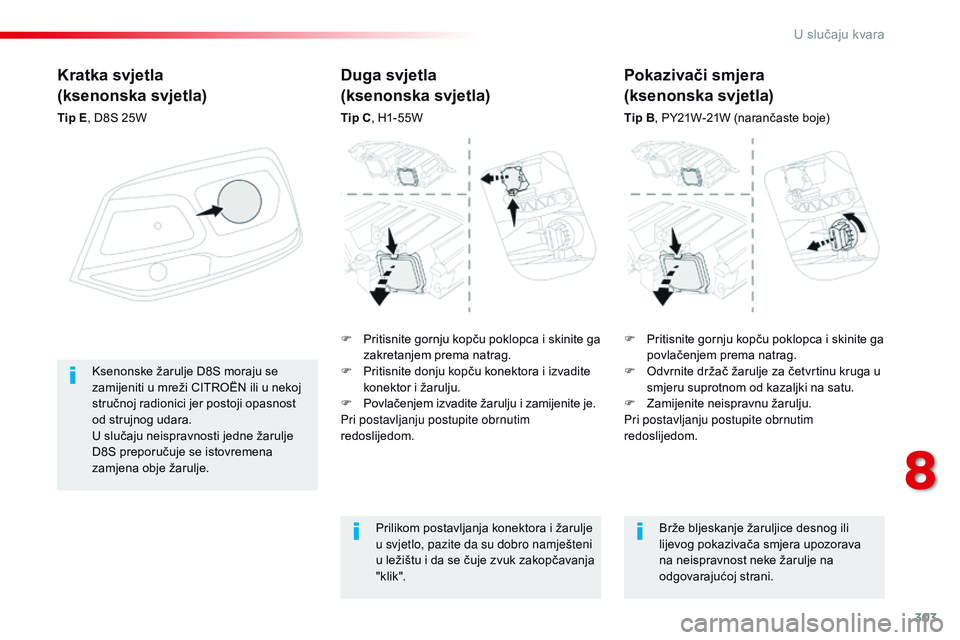

Kratka svjetla
(ksenonska svjetla)
Tip E, D8S 25W
F
P
ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F
O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F
Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
Ksenonske žarulje D8S moraju se
zamijeniti u mreži CITROËN ili u nekoj
stručnoj radionici jer postoji opasnost
od strujnog udara.
U slučaju neispravnosti jedne žarulje
D8S preporučuje se istovremena
zamjena obje žarulje.
Duga svjetla
(ksenonska svjetla)
Tip C
, H1-55W
Prilikom postavljanja konektora i žarulje
u svjetlo, pazite da su dobro namješteni
u ležištu i da se čuje zvuk zakopčavanja
" k lik ". Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava
na neispravnost neke žarulje na
odgovarajućoj strani.
Pokazivači smjera
(ksenonska svjetla)
Tip B
, PY21W-21W (narančaste boje)
F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F
P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F
P
ovlačenjem izvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara
Page 306 of 774

304
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

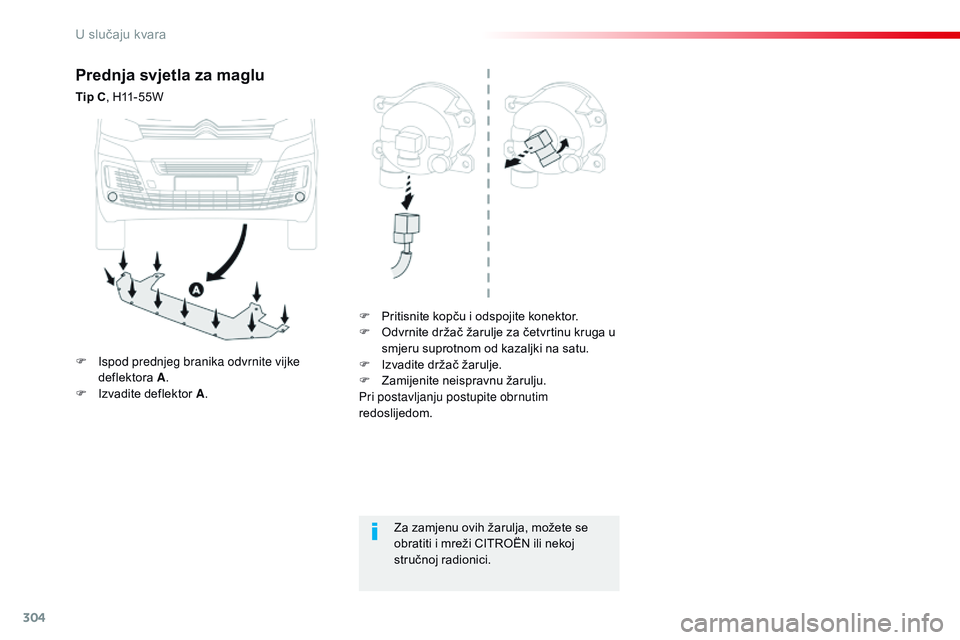

Prednja svjetla za maglu
Tip C, H11-55W
F
P
ritisnite kopču i odspojite konektor.
F
O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F
I
zvadite držač žarulje.
F
Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja, možete se
obratiti i mreži CITROËN ili nekoj
stručnoj radionici.
F
I
spod prednjeg branika odvrnite vijke
deflektora A.
F
I
zvadite deflektor A .
U slučaju kvara
Page 307 of 774

305
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

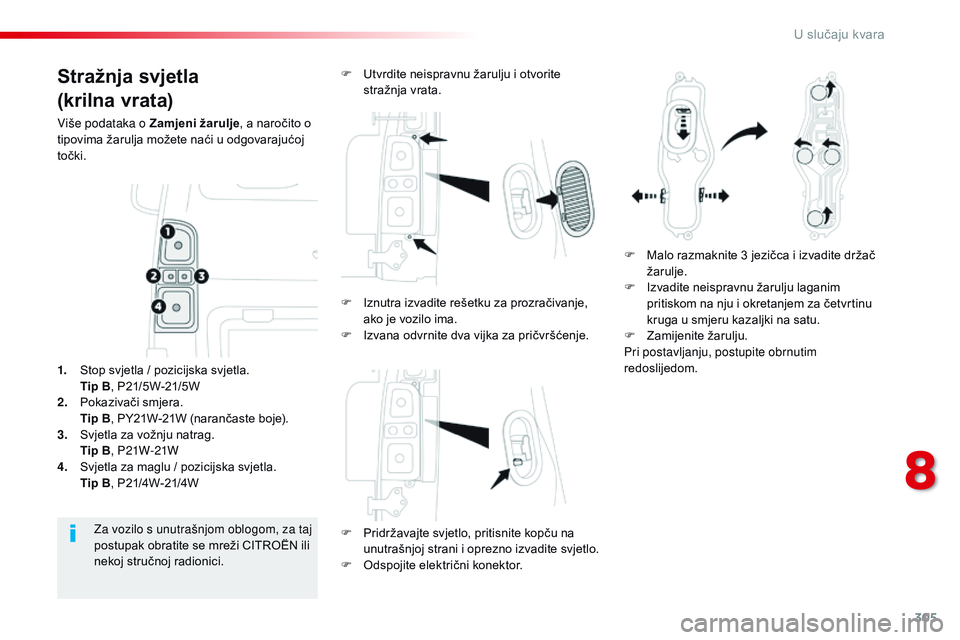

Stražnja svjetla
(krilna vrata)
Više podataka o Zamjeni žarulje, a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
F
P
ridržavajte svjetlo, pritisnite kopču na
unutrašnjoj strani i oprezno izvadite svjetlo.
F
O
dspojite električni konektor.
Za vozilo s unutrašnjom oblogom, za taj
postupak obratite se mreži CITROËN ili
nekoj stručnoj radionici.
1.
S
top svjetla / pozicijska svjetla.
T
ip B, P21/5W-21/5W
2.
P
okazivači smjera.
T
ip B, PY21W-21W (narančaste boje).
3.
S
vjetla za vožnju natrag.
T
ip B, P21W-21W
4.
S
vjetla za maglu / pozicijska svjetla.
T
ip B, P21/4W-21/4W F
U
tvrdite neispravnu žarulju i otvorite
stražnja vrata.
F
M
alo razmaknite 3 jezičca i izvadite držač
žarulje.
F
I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F
Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
F
I
znutra izvadite rešetku za prozračivanje,
ako je vozilo ima.
F
I
zvana odvrnite dva vijka za pričvršćenje.
8
U slučaju kvara
Page 308 of 774

306
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

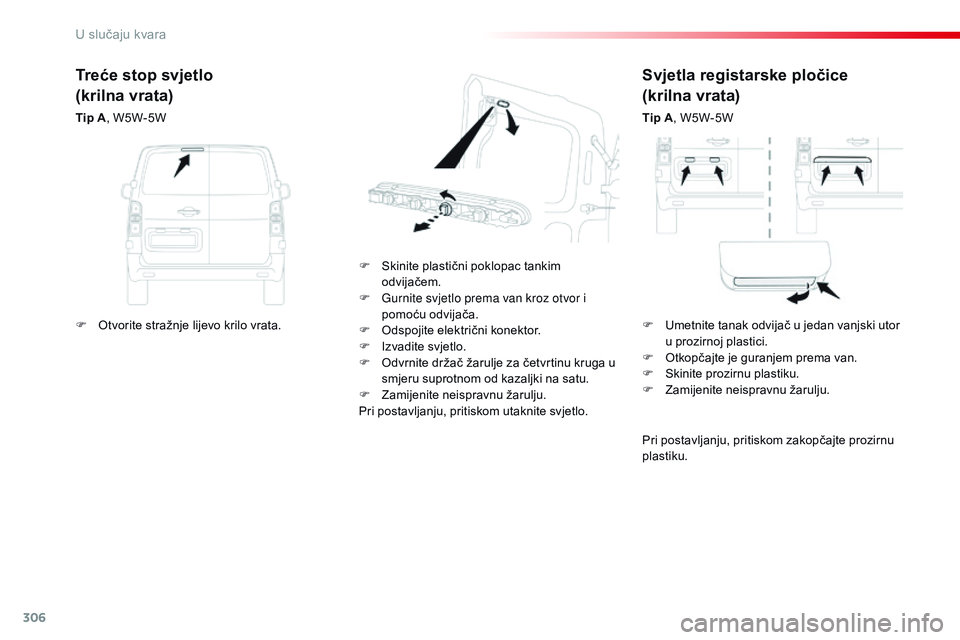

Svjetla registarske pločice
(krilna vrata)
Tip A, W5W-5W
F
S
kinite plastični poklopac tankim
odvijačem.
F
G
urnite svjetlo prema van kroz otvor i
pomoću odvijača.
F
O
dspojite električni konektor.
F
I
zvadite svjetlo.
F
O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F
Z
amijenite neispravnu žarulju.
Pri postavljanju, pritiskom utaknite svjetlo.
Treće stop svjetlo
(krilna vrata)
Tip A , W5W-5W
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku.
F
O
tvorite stražnje lijevo krilo vrata. F
U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
O
tkopčajte je guranjem prema van.
F
S
kinite prozirnu plastiku.
F
Z
amijenite neispravnu žarulju.
U slučaju kvara
Page 309 of 774

307
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016
Stropna svjetla
(prednje i stražnje)
Tip A, W5W-5W
F
O
tkopčajte prozirnu plastiku umetanjem
odvijača u utore na obje strane stropnog
svjetla.
F
P
ovucite žarulju i zamijenite je.
F
Z
akopčajte prozirnu plastiku u njezino
ležište i provjerite da je učvršćena.
8
U slučaju kvara
Page 310 of 774

308
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

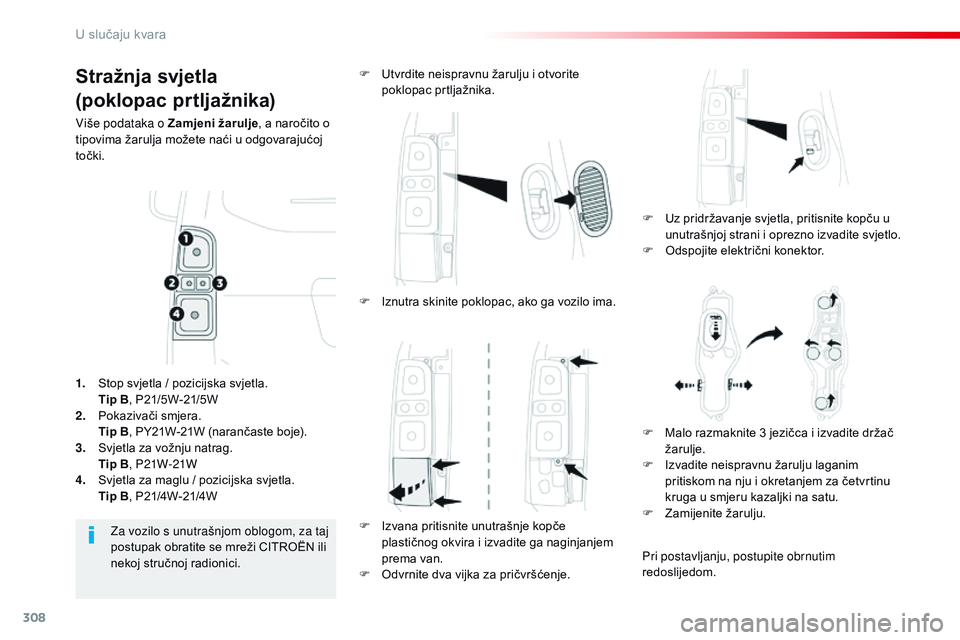

Stražnja svjetla
(poklopac prtljažnika)
Više podataka o Zamjeni žarulje, a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
F
U
z pridržavanje svjetla, pritisnite kopču u
unutrašnjoj strani i oprezno izvadite svjetlo.
F
O
dspojite električni konektor.
F
U
tvrdite neispravnu žarulju i otvorite
poklopac prtljažnika.
Za vozilo s unutrašnjom oblogom, za taj
postupak obratite se mreži CITROËN ili
nekoj stručnoj radionici.
1.
S
top svjetla / pozicijska svjetla.
T
ip B, P21/5W-21/5W
2.
P
okazivači smjera.
T
ip B, PY21W-21W (narančaste boje).
3.
S
vjetla za vožnju natrag.
T
ip B, P21W-21W
4.
S
vjetla za maglu / pozicijska svjetla.
T
ip B, P21/4W-21/4W F
I
znutra skinite poklopac, ako ga vozilo ima.
F
I
zvana pritisnite unutrašnje kopče
plastičnog okvira i izvadite ga naginjanjem
prema van.
F
O
dvrnite dva vijka za pričvršćenje.F
M
alo razmaknite 3 jezičca i izvadite držač
žarulje.
F
I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F
Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
U slučaju kvara
