CITROEN JUMPER SPACETOURER 2018 Lietošanas Instrukcija (in Latvian)

279

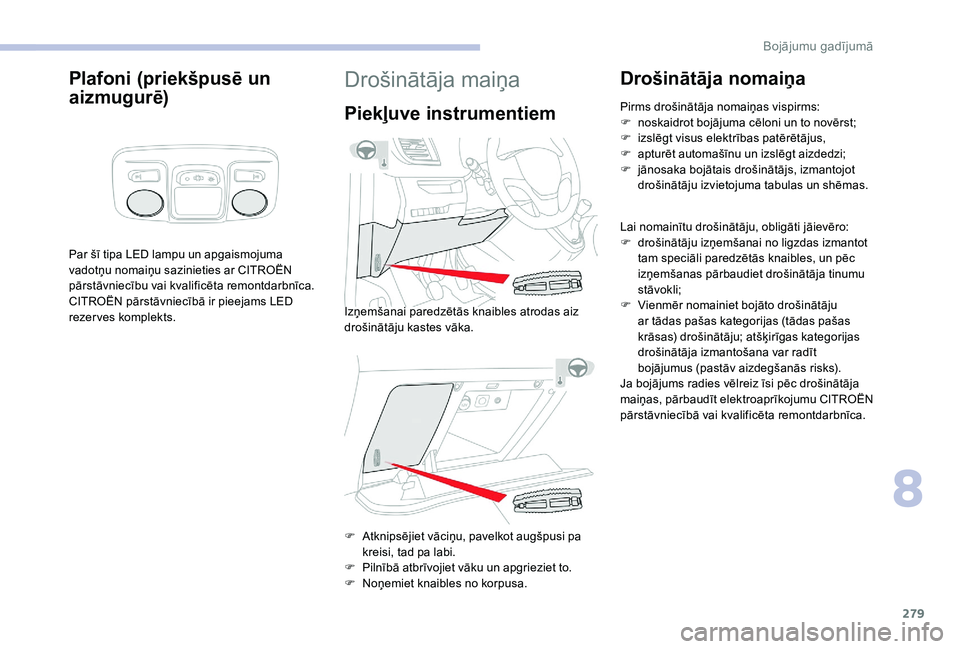

Plafoni (priekšpusē un
aizmugurē)
Par šī tipa LED lampu un apgaismojuma
vadotņu nomaiņu sazinieties ar CITROËN
pārstāvniecību vai kvalificēta remontdarbnīca.
CITROËN pārstāvniecībā ir pieejams LED
rezerves komplekts.
Drošinātāja maiņa
Piekļuve instrumentiem
F Atknipsējiet vāciņu, pavelkot augšpusi pa kreisi, tad pa labi.
F

P
ilnībā atbrīvojiet vāku un apgrieziet to.
F

N
oņemiet knaibles no korpusa.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas vispirms:
F n oskaidrot bojājuma cēloni un to novērst;
F

i
zslēgt visus elektrības patērētājus,
F

a
pturēt automašīnu un izslēgt aizdedzi;
F

j
ānosaka bojātais drošinātājs, izmantojot
drošinātāju izvietojuma tabulas un shēmas.
Lai nomainītu drošinātāju, obligāti jāievēro:
F

d
rošinātāju izņemšanai no ligzdas izmantot
tam speciāli paredzētās knaibles, un pēc
izņemšanas pārbaudiet drošinātāja tinumu
stāvokli;
F

V
ienmēr nomainiet bojāto drošinātāju
ar tādas pašas kategorijas (tādas pašas
krāsas) drošinātāju; atšķirīgas kategorijas
drošinātāja izmantošana var radīt
bojājumus (pastāv aizdegšanās risks).
Ja bojājums radies vēlreiz īsi pēc drošinātāja
maiņas, pārbaudīt elektroaprīkojumu CITROËN
pārstāvniecībā vai kvalificēta remontdarbnīca.
Izņemšanai paredzētās knaibles atrodas aiz
drošinātāju kastes vāka.
8
Bojājumu gadījumā

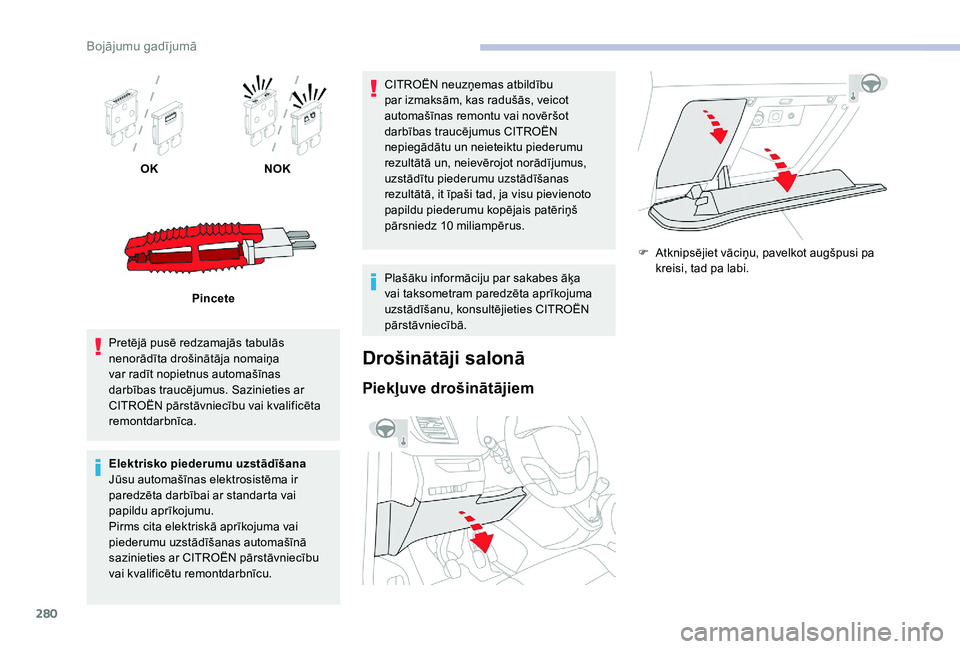

280
OKNOK
Pincete
Pretējā pusē redzamajās tabulās
nenorādīta drošinātāja nomaiņa
var radīt nopietnus automašīnas
darbības traucējumus. Sazinieties ar
CITROËN pārstāvniecību vai kvalificēta
remontdarbnīca.
Elektrisko piederumu uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai
papildu aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību
vai kvalificētu remontdarbnīcu. CITROËN neuzņemas atbildību
par izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot
darbības traucējumus CITROËN
nepiegādātu un neieteiktu piederumu
rezultātā un, neievērojot norādījumus,
uzstādītu piederumu uzstādīšanas
rezultātā, it īpaši tad, ja visu pievienoto
papildu piederumu kopējais patēriņš
pārsniedz 10
miliampērus.
Plašāku informāciju par sakabes āķa
vai taksometram paredzēta aprīkojuma
uzstādīšanu, konsultējieties CITROËN
pārstāvniecībā.
Drošinātāji salonā
Piekļuve drošinātājiem
F Atknipsējiet vāciņu, pavelkot augšpusi pa kreisi, tad pa labi.
Bojājumu gadījumā

281
DrošinātājaN r. Kategorija
(A) Funkcijas
F1 10Elektriskais stūres pastiprinātājs, sajūga slēdzis
F4 15Skaņas signālierīce
F5 20Priekšējā/aizmugurējā loga mazgāšanas sūknis
F6 20Priekšējā/aizmugurējā loga mazgāšanas sūknis
F7 10Aizmugurējā 12 V kontaktligzda papildaprīkojumam
F8 20Viens vai divi aizmugurējie loga tīrītāji
F10/F11 30Priekšējās un aizmugurējās iekšējās/ārējās slēdzenes
F13 10
Priekšējās gaisa kondicionēšanas sistēmas vadības ierīces, audiosistēmas
vadības ierīces, pārnesumsvira, acu augstumā esošais displejs
F14 5Signalizācija, ārkārtas un palīdzības izsaukumu sistēma
F17 5Mērinstrumentu panelis
F19 3Uz stūres uzstādītas vadības ierīces
F21 3
„Brīvroku Piekļuve un Ieslēgšana” vai zādzības novēršanas sistēma
F22 3Lietus un saules gaismas sensors, daudzfunkciju kamera
F23 5
Nepiesprādzēta drošības josta vai nepiesprādzēto drošības jostu displeja ekrāns
F24 5Skārienekrāns, atpakaļgaitas skata kamera un distances sensori automašīnas novietošanai stāvvietā
F255Drošības spilveni
F29 20
Audiosistēma, skārienekrāns, kompaktdisku atskaņotājs, navigācijas sistēma
F31 15Audiosistēma (+ akumulators)
F32 15Priekšējā 12 V papildaprīkojuma ligzda
F34 5„ Aklo” zonu uzraudzības sistēma, elektriski regulējami dur vju
spoguļi
F35 5Apsildītas mazgātāja sprauslas, priekšējā luktura staru kūļa
augstuma vadības ierīce
F36 5Pārnēsājamā luktura lādētājs, aizmugurējais salona plafons

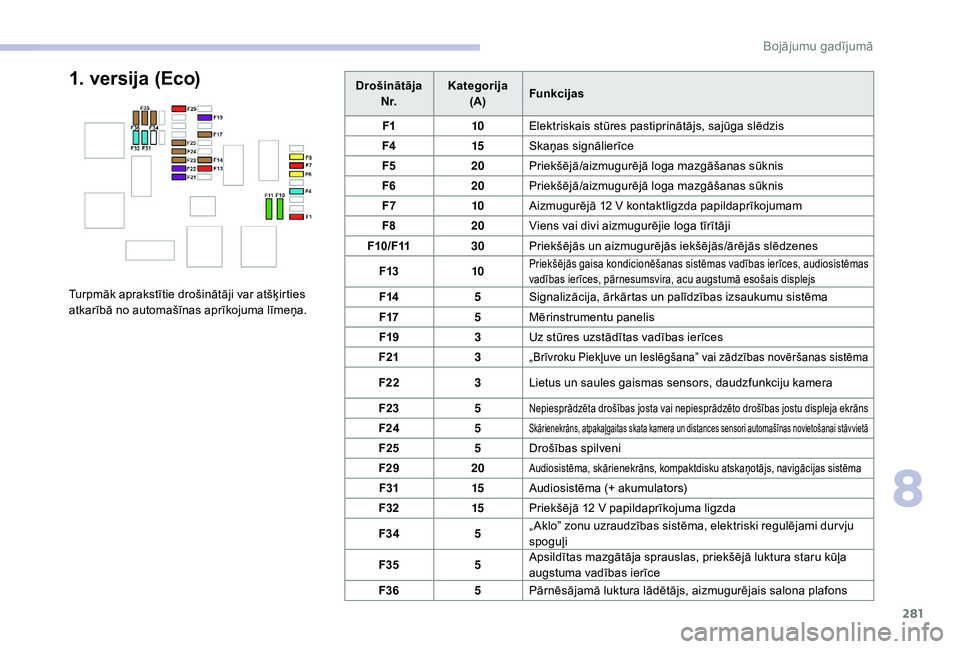

1. versija (Eco)
Turpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma līmeņa.
8
Bojājumu gadījumā

282

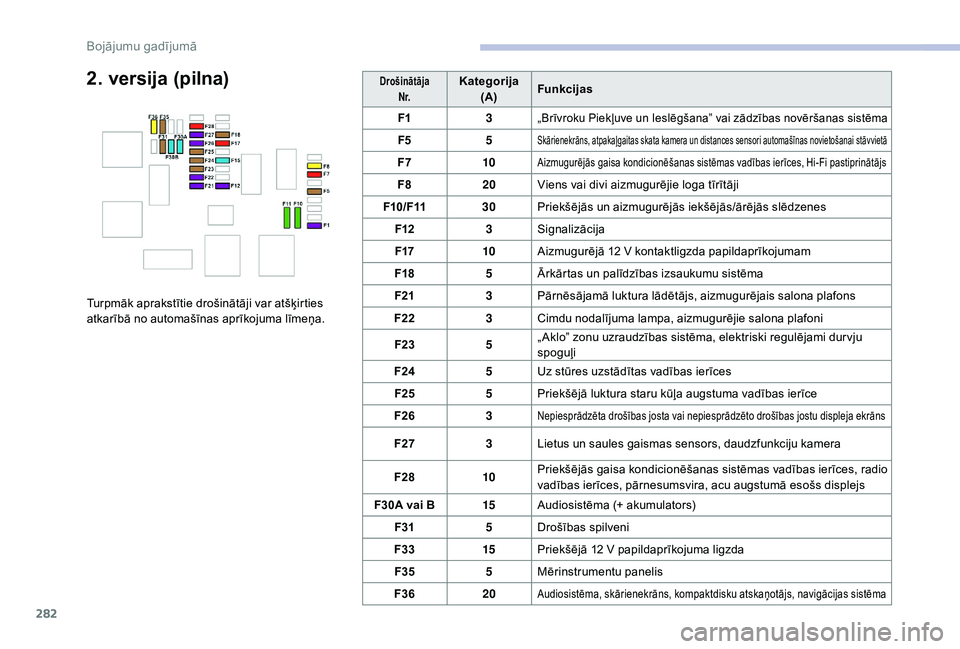

2. versija (pilna)
Turpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma līmeņa.
DrošinātājaN r.Kategorija(A) Funkcijas
F1 3
„Brīvroku Piekļuve un Ieslēgšana” vai zādzības novēršanas sistēma
F5 5Skārienekrāns, atpakaļgaitas skata kamera un distances sensori automašīnas novietošanai stāvvietā
F710Aizmugurējās gaisa kondicionēšanas sistēmas vadības ierīces, Hi-Fi pastiprinātājs
F820Viens vai divi aizmugurējie loga tīrītāji
F10/F11 30Priekšējās un aizmugurējās iekšējās/ārējās slēdzenes
F12 3Signalizācija
F17 10Aizmugurējā 12 V kontaktligzda papildaprīkojumam
F18 5Ārkārtas un palīdzības izsaukumu sistēma
F21 3Pārnēsājamā luktura lādētājs, aizmugurējais salona plafons
F22 3Cimdu nodalījuma lampa, aizmugurējie salona plafoni
F23 5„ Aklo” zonu uzraudzības sistēma, elektriski regulējami dur vju
spoguļi
F24 5Uz stūres uzstādītas vadības ierīces
F25 5Priekšējā luktura staru kūļa augstuma vadības ierīce
F26 3
Nepiesprādzēta drošības josta vai nepiesprādzēto drošības jostu displeja ekrāns
F273Lietus un saules gaismas sensors, daudzfunkciju kamera
F28 10Priekšējās gaisa kondicionēšanas sistēmas vadības ierīces, radio
vadības ierīces, pārnesumsvira, acu augstumā esošs displejs
F30A vai B 15Audiosistēma (+ akumulators)
F31 5Drošības spilveni
F33 15Priekšējā 12 V papildaprīkojuma ligzda
F35 5Mērinstrumentu panelis
F36 20
Audiosistēma, skārienekrāns, kompaktdisku atskaņotājs, navigācijas sistēma
Bojājumu gadījumā

283

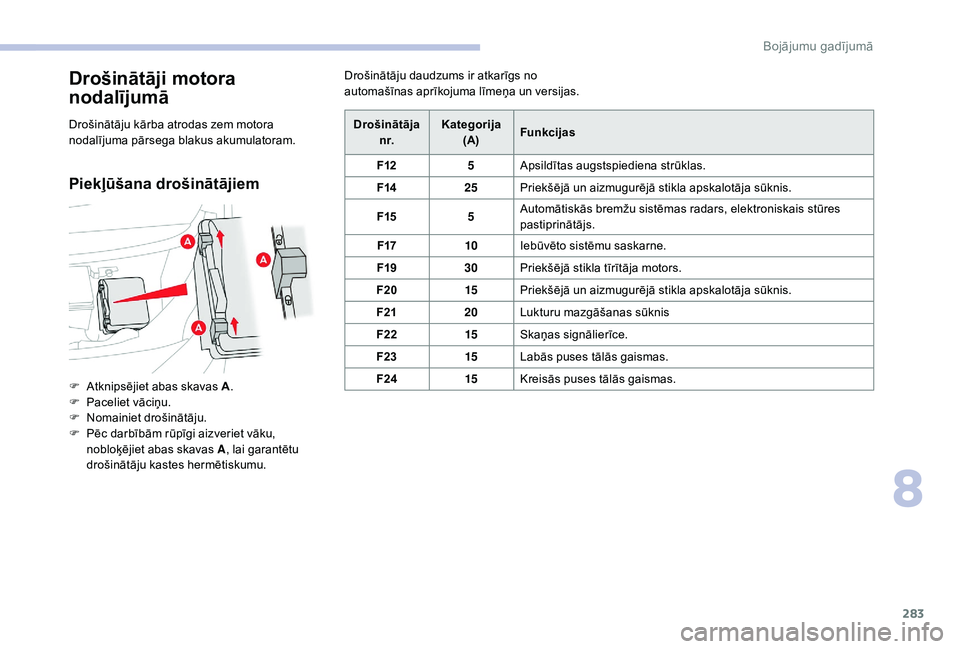

Drošinātāji motora
nodalījumā
Drošinātāju kārba atrodas zem motora
nodalījuma pārsega blakus akumulatoram.
Piekļūšana drošinātājiem
Drošinātāju daudzums ir atkarīgs no
automašīnas aprīkojuma līmeņa un versijas.
F

A

tknipsējiet abas skavas A.
F

P

aceliet vāciņu.
F

N

omainiet drošinātāju.
F

P

ēc darbībām rūpīgi aizveriet vāku,
nobloķējiet abas skavas A , lai garantētu
drošinātāju kastes hermētiskumu. Drošinātāja
n r. Kategorija
(A) Funkcijas
F12 5Apsildītas augstspiediena strūklas.
F14 25Priekšējā un aizmugurējā stikla apskalotāja sūknis.
F15 5Automātiskās bremžu sistēmas radars, elektroniskais stūres
pastiprinātājs.
F17 10Iebūvēto sistēmu saskarne.
F19 30Priekšējā stikla tīrītāja motors.
F20 15Priekšējā un aizmugurējā stikla apskalotāja sūknis.
F21 20Lukturu mazgāšanas sūknis
F22 15Skaņas signālierīce.
F23 15Labās puses tālās gaismas.
F24 15Kreisās puses tālās gaismas.
8
Bojājumu gadījumā

284

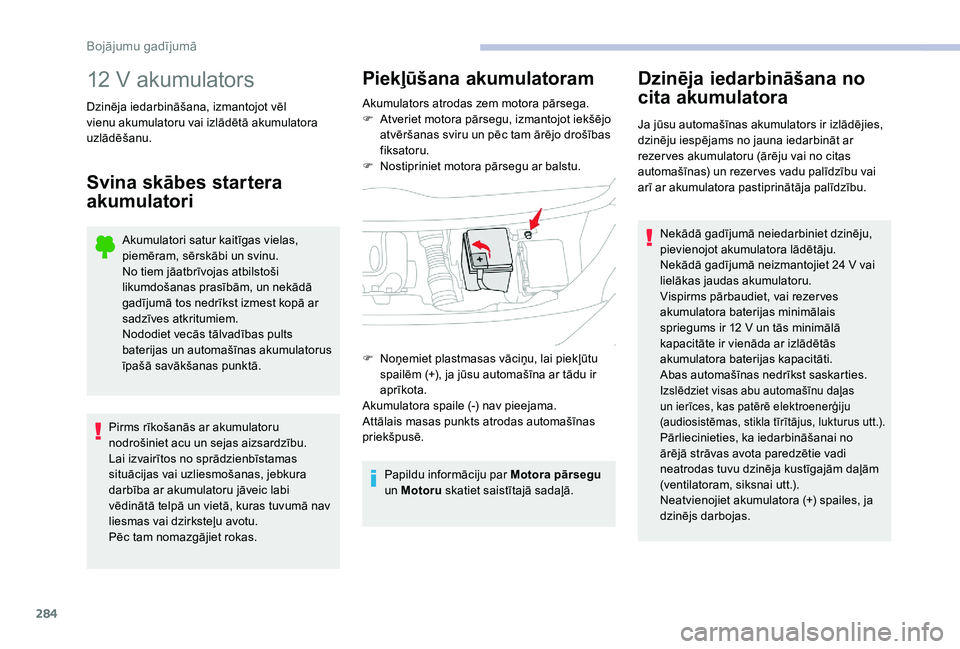

12 V akumulators
Dzinēja iedarbināšana, izmantojot vēl
vienu akumulatoru vai izlādētā akumulatora
uzlādēšanu.
Svina skābes startera
akumulatori
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
No tiem jāatbrīvojas atbilstoši
likumdošanas prasībām, un nekādā
gadījumā tos nedrīkst izmest kopā ar
sadzīves atkritumiem.
Nododiet vecās tālvadības pults
baterijas un automašīnas akumulatorus
īpašā savākšanas punktā.
Pirms rīkošanās ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Lai izvairītos no sprādzienbīstamas
situācijas vai uzliesmošanas, jebkura
darbība ar akumulatoru jāveic labi
vēdinātā telpā un vietā, kuras tuvumā nav
liesmas vai dzirksteļu avotu.
Pēc tam nomazgājiet rokas.
Piekļūšana akumulatoram
Akumulators atrodas zem motora pārsega.
F A tveriet motora pārsegu, izmantojot iekšējo
atvēršanas sviru un pēc tam ārējo drošības
fiksatoru.
F

N
ostipriniet motora pārsegu ar balstu.
Papildu informāciju par Motora pārsegu
un Motoru skatiet saistītajā sadaļā.
Dzinēja iedarbināšana no
cita akumulatora
Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju iespējams no jauna iedarbināt ar
rezer ves akumulatoru (ārēju vai no citas
automašīnas) un rezer ves vadu palīdzību vai
arī ar akumulatora pastiprinātāja palīdzību.
F

N

oņemiet plastmasas vāciņu, lai piekļūtu
spailēm (+), ja jūsu automašīna ar tādu ir
aprīkota.
Akumulatora spaile (-) nav pieejama.
Attālais masas punkts atrodas automašīnas
priekšpusē. Nekādā gadījumā neiedarbiniet dzinēju,
pievienojot akumulatora lādētāju.
Nekādā gadījumā neizmantojiet 24
V vai
lielākas jaudas akumulatoru.
Vispirms pārbaudiet, vai rezer ves
akumulatora baterijas minimālais
spriegums ir 12
V un tās minimālā
kapacitāte ir vienāda ar izlādētās
akumulatora baterijas kapacitāti.
Abas automašīnas nedrīkst saskarties.
Izslēdziet visas abu automašīnu daļas
un ierīces, kas patērē elektroenerģiju
(audiosistēmas, stikla tīrītājus, lukturus utt.).
Pārliecinieties, ka iedarbināšanai no
ārējā strāvas avota paredzētie vadi
neatrodas tuvu dzinēja kustīgajām daļām
(ventilatoram, siksnai utt.).
Neatvienojiet akumulatora (+) spailes, ja
dzinējs darbojas.
Bojājumu gadījumā

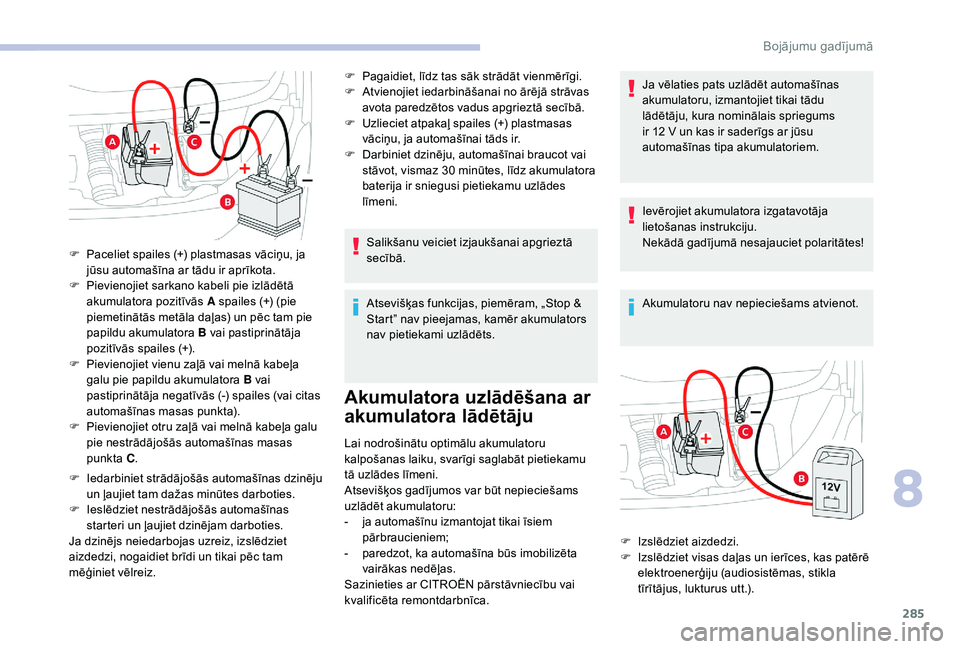

285
F Iedarbiniet strādājošās automašīnas dzinēju un ļaujiet tam dažas minūtes darboties.
F

I
eslēdziet nestrādājošās automašīnas
starteri un ļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi, nogaidiet brīdi un tikai pēc tam
mēģiniet vēlreiz. F

P
agaidiet, līdz tas sāk strādāt vienmērīgi.
F
A
tvienojiet iedarbināšanai no ārējā strāvas
avota paredzētos vadus apgrieztā secībā.
F
U
zlieciet atpakaļ spailes (+) plastmasas
vāciņu, ja automašīnai tāds ir.
F
D
arbiniet dzinēju, automašīnai braucot vai
stāvot, vismaz 30 minūtes, līdz akumulatora
baterija ir sniegusi pietiekamu uzlādes
līmeni.
Salikšanu veiciet izjaukšanai apgrieztā
secībā.
Atsevišķas funkcijas, piemēram, „Stop &
Start” nav pieejamas, kamēr akumulators
nav pietiekami uzlādēts.
Akumulatora uzlādēšana ar
akumulatora lādētāju
Lai nodrošinātu optimālu akumulatoru
kalpošanas laiku, svarīgi saglabāt pietiekamu
tā uzlādes līmeni.
Atsevišķos gadījumos var būt nepieciešams
uzlādēt akumulatoru:
-

j
a automašīnu izmantojat tikai īsiem
pārbraucieniem;
-

p
aredzot, ka automašīna būs imobilizēta
vairākas nedēļas.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificēta remontdarbnīca. Ja vēlaties pats uzlādēt automašīnas
akumulatoru, izmantojiet tikai tādu
lādētāju, kura nominālais spriegums
ir 12
V un kas ir saderīgs ar jūsu
automašīnas tipa akumulatoriem.
Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.
Nekādā gadījumā nesajauciet polaritātes!
Akumulatoru nav nepieciešams atvienot.
F

P

aceliet spailes (+) plastmasas vāciņu, ja
jūsu automašīna ar tādu ir aprīkota.
F

P

ievienojiet sarkano kabeli pie izlādētā
akumulatora pozitīvās A spailes (+) (pie
piemetinātās metāla daļas) un pēc tam pie
papildu akumulatora B vai pastiprinātāja
pozitīvās spailes (+).
F

P

ievienojiet vienu zaļā vai melnā kabeļa
galu pie papildu akumulatora B vai
pastiprinātāja negatīvās (-) spailes (vai citas
automašīnas masas punkta).
F

P

ievienojiet otru zaļā vai melnā kabeļa galu
pie nestrādājošās automašīnas masas
punkta C.
F

I
zslēdziet aizdedzi.
F

I
zslēdziet visas daļas un ierīces, kas patērē
elektroenerģiju (audiosistēmas, stikla
tīrītājus, lukturus utt.).
8
%RM

286
F Lai izvairītos no bīstamu dzirksteļu rašanās, pirms kabeļu pievienošanas akumulatoram
izslēdziet lādētāju B.
F

P
ārbaudiet, lai lādētāja vadi ir labā stāvoklī.
F

J
a jūsu automašīna ir aprīkota ar
plastmasas aizsargvāciņu, noņemiet to no
spailes (+).
F

P
ievienojiet lādētāja B vadu šādā veidā:
-

s
arkano (pozitīvo) vadu (+) akumulatora A
spailei (+);
-

m
elno (negatīvo) vadu (-) automašīnas
masas punktam C .
F

Uzlādes beigās izslēdziet lādētāju B un tikai
pēc tam atvienojiet vadus no akumulatora A .
Nekad nemēģiniet uzlādēt sasalušu
akumulatoru, jo pastāv sprādziena risks!
Ja akumulators ir sasalis, pārbaudiet to
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, kas konstatēs, vai
iekšējās sastāvdaļas nav bojātas un
korpuss nav ieplīsis, jo šādā gadījumā var
noplūst toksiskā un korozīvā skābe.
Šāda uzlīme nozīmē, ka obligāti
izmantojams vienīgi 12 V lādētājs,
jo pretējā gadījumā pastāv risks
neatgriezeniski sabojāt ar „Stop & Start”
sistēmu saistītos elektriskos komponentus.
Akumulatora atvienošana
Lai saglabātu pietiekamu akumulatora uzlādes
līmeni, kas ļauj iedarbināt dzinēju, pirms ilga
automašīnas nelietošanas perioda ieteicams
atvienot akumulatoru.
Pirms akumulatora atvienošanas:
F

a
izveriet logus un dur vis;
F

i
zslēdziet visas daļas un ierīces, kas patērē
elektroenerģiju (audio sistēmas, logu
tīrītājus, lukturus utt.);
F

i
zslēdziet aizdedzi un nogaidiet četras
minūtes.
Pēc piekļuves akumulatoram atvienojiet tikai
spaili (+).
Ātri atbrīvojamā spailes apskava
Spailes (+) atvienošana
Spailes (+) pievienošana no jauna
F

L
ai atbrīvotu skavu B , paceliet sviru A līdz
galam.
F

N
oņemiet skavu B , to noceļot.
F

P
ilnībā paceliet sviru A .
F

U
zlieciet atpakaļ apskavu B uz (+) spailes.
%RM

287
Nespiediet pārlieku stipri sviru, jo, ja
apskava nav pareizi novietota, tās
aizvēršana nav iespējama; veiciet šo
procedūru no jauna.
Pēc akumulatora pievienošanas
atpakaļ
Pēc akumulatora pievienošanas atpakaļ
izslēdziet aizdedzi un pirms dzinēja
iedarbināšanas vienu minūti pagaidiet,
lai varētu notikt elektronisko sistēmu
inicializēšana.
Ja pēc tam tomēr novērojami nelieli šo ierīču
darbības traucējumi, konsultējieties CITROËN
pārstāvniecībā vai kvalificēta remontdarbnīca.
Skatot attiecīgo sadaļu, jums pašam jāatiestata
zināmas sistēmas, piemēram:
-
t
ālvadības pults vai elektroniskā atslēga
(atkarībā no versijas);
-

e
lektriski vadāmie logi;
-

e
lektroniski vadāmās dur vis;
-

d
atums un laiks;
-

i
epriekš iestatītās radiostacijas. Uzreiz pēc dzinēja pirmās iedarbināšanas
reizes Stop & Start sistēma varētu
nedarboties.
Šādā gadījumā sistēma būs atkal
pieejama tikai pēc ilgstošas automašīnas
stāvēšanas, kuras ilgums atkarīgs no
ārējās temperatūras un akumulatora
uzlādes stāvokļa (līdz pat 8 stundām).
Akumulatora kapacitāte
Automašīnas
garums Intensitāte ampēros
(ampērstundas)
XS 480
M 640
XL 720/800
Vienmēr nomainiet akumulatoru pret tieši
tādas pašas specifikācijas akumulatoru.
F

P

iespiediet skavu
B līdz galam uz leju.
F

N

olaidiet sviru A
, lai nofiksētu skavu B .
Vilkšana
Jūsu vai citas automašīnas vilkšanas
procedūra, izmantojot noņemamu vilkšanas
gredzenu.
Piekļuve instrumentiem
Lai iegūtu papildu informāciju par
Instrumentu kasti, skatiet attiecīgo
sadaļu.
Sakabes gredzens atrodas instrumentu kastē.
8
Bojājumu gadījumā

288

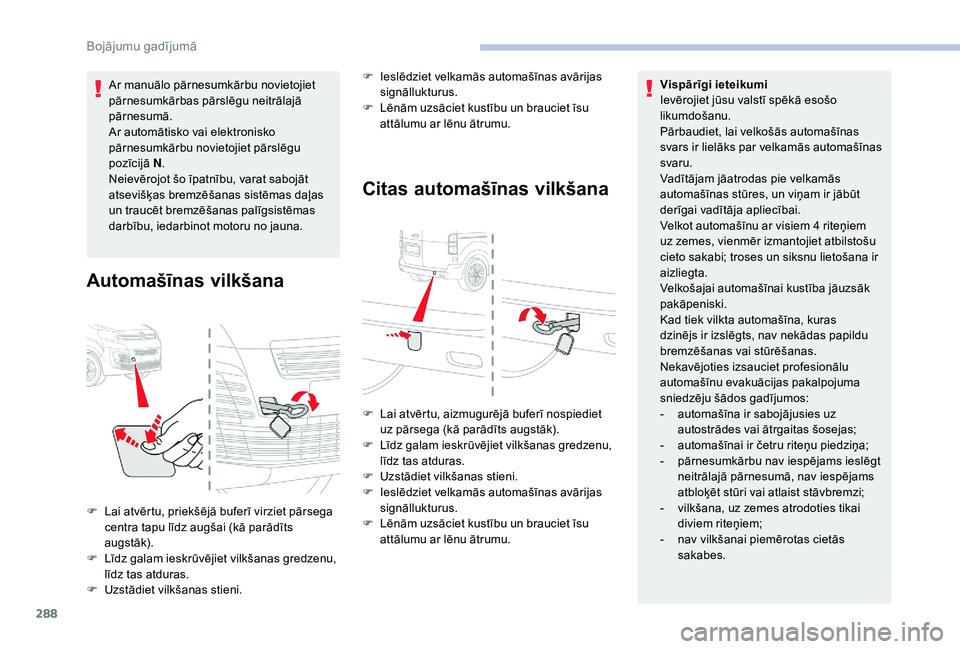

Ar manuālo pārnesumkārbu novietojiet
pārnesumkārbas pārslēgu neitrālajā
pārnesumā.
Ar automātisko vai elektronisko
pārnesumkārbu novietojiet pārslēgu
pozīcijā N.
Neievērojot šo īpatnību, varat sabojāt
atsevišķas bremzēšanas sistēmas daļas
un traucēt bremzēšanas palīgsistēmas
darbību, iedarbinot motoru no jauna.
Automašīnas vilkšana Citas automašīnas vilkšana
F Lai atvērtu, priekšējā buferī virziet pārsega
centra tapu līdz augšai (kā parādīts
augstāk).
F

L
īdz galam ieskrūvējiet vilkšanas gredzenu,
līdz tas atduras.
F

U
zstādiet vilkšanas stieni. F

I
eslēdziet velkamās automašīnas avārijas
signāllukturus.
F
L
ēnām uzsāciet kustību un brauciet īsu
attālumu ar lēnu ātrumu. Vispārīgi ieteikumi
Ievērojiet jūsu valstī spēkā esošo
likumdošanu.
Pārbaudiet, lai velkošās automašīnas
svars ir lielāks par velkamās automašīnas
svaru.
Vadītājam jāatrodas pie velkamās
automašīnas stūres, un viņam ir jābūt
derīgai vadītāja apliecībai.
Velkot automašīnu ar visiem 4 riteņiem
uz zemes, vienmēr izmantojiet atbilstošu
cieto sakabi; troses un siksnu lietošana ir
aizliegta.
Velkošajai automašīnai kustība jāuzsāk
pakāpeniski.
Kad tiek vilkta automašīna, kuras
dzinējs ir izslēgts, nav nekādas papildu
bremzēšanas vai stūrēšanas.
Nekavējoties izsauciet profesionālu
automašīnu evakuācijas pakalpojuma
sniedzēju šādos gadījumos:
-
a
utomašīna ir sabojājusies uz
autostrādes vai ātrgaitas šosejas;
-
a
utomašīnai ir četru riteņu piedziņa;
-
p
ārnesumkārbu nav iespējams ieslēgt
neitrālajā pārnesumā, nav iespējams
atbloķēt stūri vai atlaist stāvbremzi;
- v ilkšana, uz zemes atrodoties tikai
diviem riteņiem;
-

n
av vilkšanai piemērotas cietās
sakabes.
F

L
ai atvērtu, aizmugurējā buferī nospiediet
uz pārsega (kā parādīts augstāk).
F
L
īdz galam ieskrūvējiet vilkšanas gredzenu,
līdz tas atduras.
F
U
zstādiet vilkšanas stieni.
F
I
eslēdziet velkamās automašīnas avārijas
signāllukturus.
F L ēnām uzsāciet kustību un brauciet īsu
attālumu ar lēnu ātrumu.
Bojājumu gadījumā
