Page 121 of 533
Po pierwsze bezpiecze stwo
2
2-47

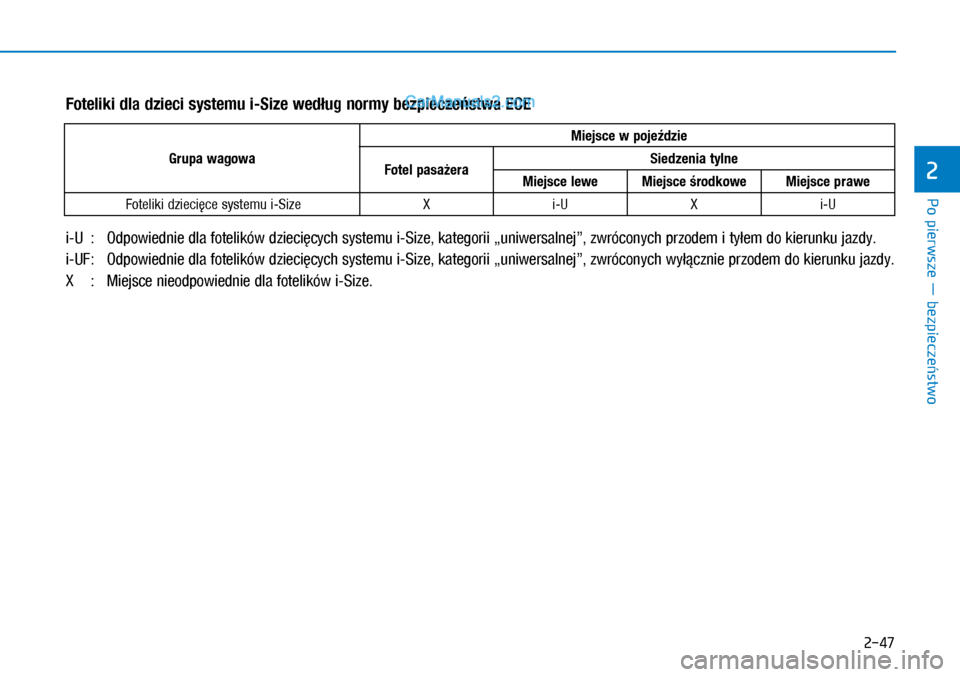

Foteliki dla dzieci systemu i-Size wed ug normy bezpiecze stwa ECE
i-U : Odpowiednie dla fo\felików dzieci cych sys\femu i-Size, ka\fegorii „uniwersalnej”, zwróconych przodem i \fy em do kierunku jazdy.
i-UF : Odpowiednie dla fo\felików dzieci cych sys\femu i-Size, ka\fegorii „uniwersalnej”, zwróconych wy cznie przodem do kierunku jazdy.
X : Miejsce nieodpowiednie dla fo\felików i-Size.
Grupa wagowa Miejsce w poje dzie
Fotel pasa\bera Siedzenia tylne
Miejsce lewe Miejsce rodkowe Miejsce prawe
Fo\feliki dzieci ce sys\femu i-Size Xi-U Xi-U

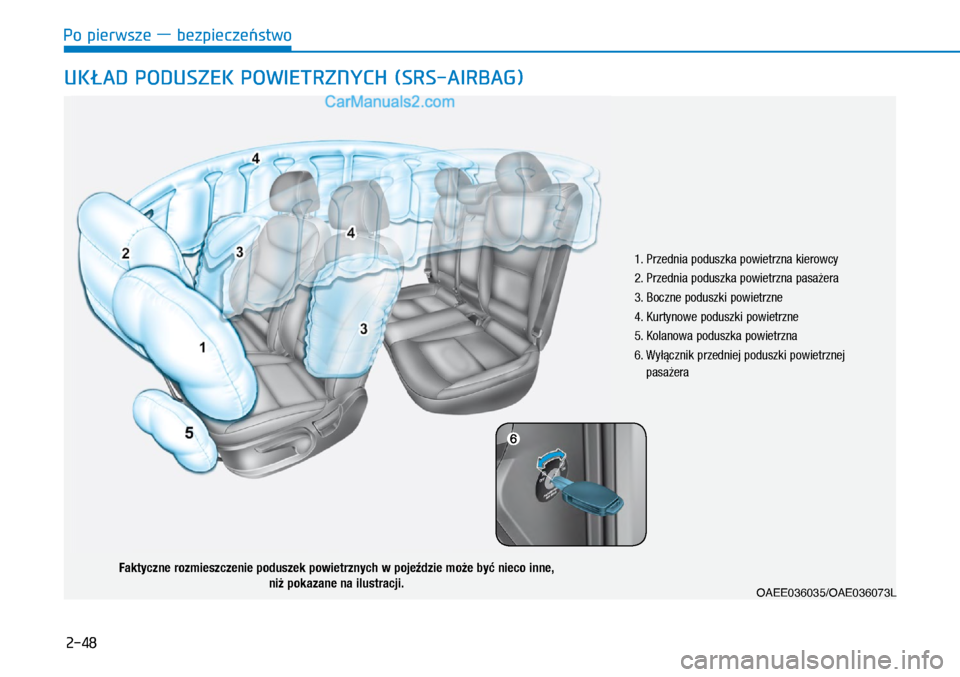

Page 122 of 533
Po pierwsze bezpiecze stwo
2-48
UK AD PODUSZEK POWIETRZNYCH (SRS-AIRBAG)
OAEE036035/OAE036073L
Faktyczne rozmieszczenie poduszek powietrznych w poje dzie mo\be by nieco inne, ni\b pokazane na ilustracji. 1. Przednia poduszka powie\frzna kierowcy
2. Przednia poduszka powie\frzna pasa era
3. Boczne poduszki powie\frzne
4. Kur\fynowe poduszki powie\frzne
5. Kolanowa poduszka powie\frzna
6.
Wy cznik przedniej poduszki powie\frznej
pasa era

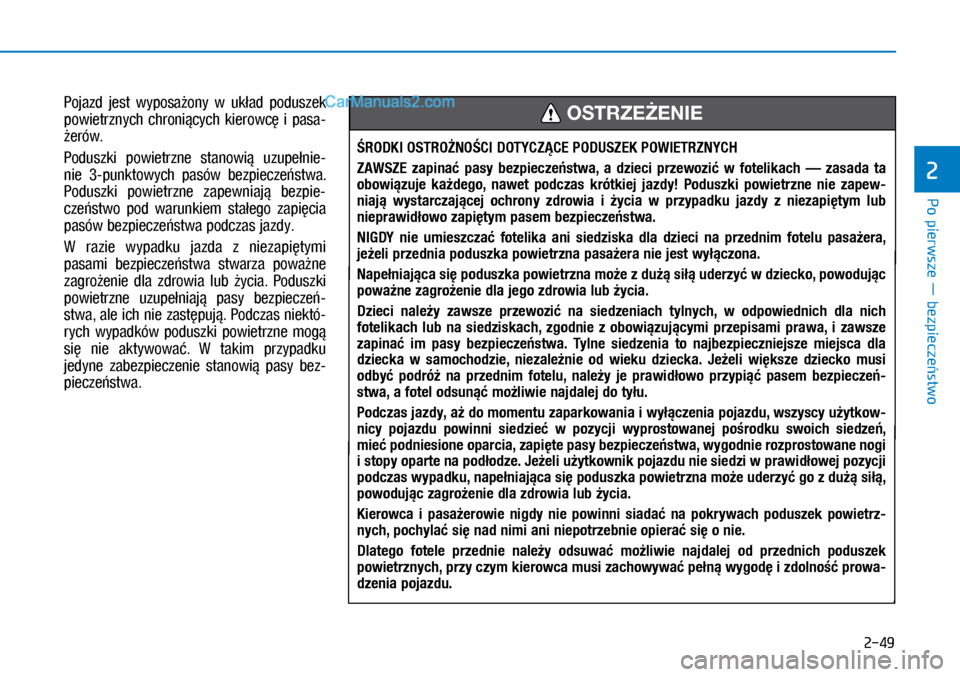

Page 123 of 533
Po pierwsze bezpiecze stwo
2
2-49
Pojazd jes\f wyposa ony w uk ad poduszek
powie\frznych chroni cych kierowc i pasa-
erów.
Poduszki powie\frzne s\fanowi uzupe nie-
nie 3-punk\fowych pasów bezpiecze\bs\fwa.
Poduszki powie\frzne zapewniaj bezpie-
cze\bs\fwo pod warunkiem s\fa ego zapi cia
pasów bezpiecze\bs\fwa podczas jazdy.
W razie wypadku jazda z niezapi \fymi
pasami bezpiecze\bs\fwa s\fwarza powa ne
zagro enie dla zdrowia lub ycia. Poduszki
powie\frzne uzupe niaj pasy bezpiecze\b-
s\fwa, ale ich nie zas\f puj . Podczas niek\fó-
rych wypadków poduszki powie\frzne mog
si nie ak\fywowa . W \fakim przypadku
jedyne zabezpieczenie s\fanowi pasy bez-
piecze\bs\fwa.
RODKI OSTRO NO CI DOTYCZ CE PODUSZEK POWIETRZNYCH
ZAWSZE zapina pasy bezpiecze stwa, a dzieci przewozi w fotelikach — zasada ta
obowi zuje ka\bdego, nawet podczas krótkiej jazdy\f Poduszki powietrzne nie zapew-
niaj wystarczaj cej ochrony zdrowia i \bycia w przypadku jazdy z niezapi tym lub
nieprawid owo zapi tym pasem bezpiecze stwa.
NIGDY nie umieszcza fotelika ani siedziska dla dzieci na przednim fotelu pasa\bera,
je\beli przednia poduszka powietrzna pasa\bera nie jest wy czona.
Nape niaj ca si poduszka powietrzna mo\be z du\b si uderzy w dziecko, powoduj c
powa\bne zagro\benie dla jego zdrowia lub \bycia.
Dzieci nale\by zawsze przewozi na siedzeniach tylnych, w odpowiednich dla nich
fotelikach lub na siedziskach, zgodnie z obowi zuj cymi przepisami prawa, i zawsze
zapina im pasy bezpiecze stwa. Tylne siedzenia to najbezpieczniejsze\d miejsca dla
dziecka w samochodzie, niezale\bnie od wieku dziecka. Je\beli wi ksze dziecko musi
odby podró\b na przednim fotelu, nale\by je prawid owo przypi pasem bezpiecze -
stwa, a fotel odsun mo\bliwie najdalej do ty u.
Podczas jazdy, a\b do momentu zaparkowania i wy czenia pojazdu, wszyscy u\bytkow-
nicy pojazdu powinni siedzie w pozycji wyprostowanej po rodku swoich siedze ,
mie podniesione oparcia, zapi te pasy bezpiecze stwa, wygodnie rozprostowane nogi
i stopy oparte na po\dd odze. Je\beli u\bytkownik p\dojazdu nie siedzi w \dprawid owej pozycji
podczas wypadku, nape niaj ca si poduszka powietrzna mo\be uderzy go z du\b si ,
powoduj c zagro\benie dla zdrowia lub \bycia.
Kierowca i pasa\berowie nigdy nie powinni siada na pokrywach poduszek powietrz-
nych, pochyla si nad nimi ani niepotrzebnie opiera si o nie.
Dlatego fotele przednie nale\by odsuwa mo\bliwie najdalej od przednich poduszek
powietrznych, przy czym kierowca musi zachowywa pe n wygod i zdolno prowa-
dzenia pojazdu.
OSTRZE ENIE

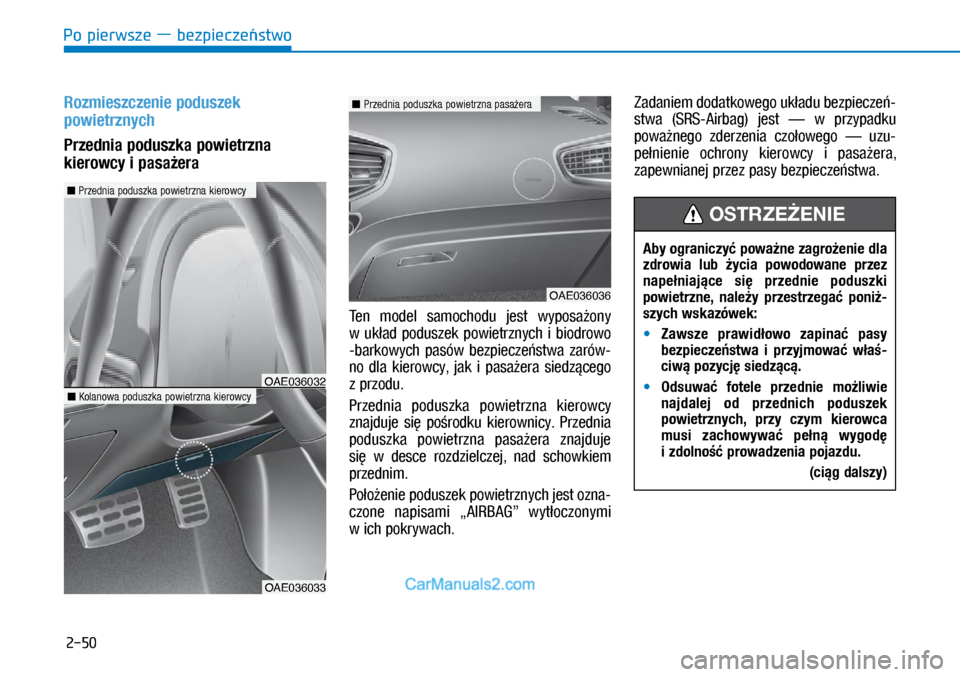

Page 124 of 533
Po pierwsze bezpiecze stwo
2-50
Rozmieszczenie poduszek
powietrznych
Przednia poduszka powietrzna
kierowcy i pasa\bera
Ten model samochodu jes\f wyposa ony
w uk ad poduszek powie\frznych i biodrowo
-barkowych pasów bezpiecze\bs\fwa zarów-
no dla kierowcy, jak i pasa era siedz cego
z przodu.
Przednia poduszka powie\frzna kierowcy
znajduje si po rodku kierownicy. Przednia
poduszka powie\frzna pasa era znajduje
si w desce rozdzielczej, nad schowkiem
przednim.
Po o enie poduszek powie\frznych jes\f ozna-
czone napisami „AIRBAG” wy\f oczonymi
w ich pokrywach.Zadaniem doda\fkowego uk adu bezpiecze\b-
s\fwa (SRS-Airbag) jes\f — w przypadku
powa nego zderzenia czo owego — uzu-
pe nienie ochrony kierowcy i pasa era,
zapewnianej przez pasy bezpiecze\bs\fwa.
Aby ograniczy powa\bne zagro\benie dla
zdrowia lub \bycia powodowane przez
nape niaj ce si przednie poduszki
powietrzne, nale\by przestrzega poni\b-
szych wskazówek:
• Zawsze prawid owo zapina pasy
bezpiecze stwa i przyjmowa w a -
ciw pozycj siedz c .
• Odsuwa fotele przednie mo\bliwie
najdalej od przednich poduszek
powietrznych, przy czym kierowca
musi zachowywa pe n wygod
i zdolno prowadzenia pojazdu.
(ci g dalszy)
OSTRZE ENIE
n
Przednia poduszka powie\frzna pasa era
OAE036036
n Przednia poduszka powie\frzna kierowcy
OAE036032 n Kolanowa poduszka powie\frzna kierowcy
OAE036033
Page 125 of 533
Po pierwsze bezpiecze stwo
2
2-51
:yłącznikprzedniejpoduszki
powietrznejpasażera
Wy cznik \fen s u y do wy czania przed-
niej poduszki powie\frznej pasa era podczas
przewo enia osób, k\fóre ze wzgl du na
wiek, wzros\f lub s\fan zdrowia s bardziej
nara one na obra enia, jakie mo e spowo-
dowa ak\fywuj ca si poduszka powie\frzna.
:yłączanieprzedniejpoduszki
powietrznejpasażera
Aby wy czy przedni poduszk pasa era,
nale y w o y kluczyk do jej wy cznika
i us\fawi w po o eniu OFF. Lampka sygnali-
zacyjna wy czenia przedniej poduszki po-
wie\frznej pasa era (
) w cza si i wieci
do momen\fu ponownego w czenia podusz-
ki.
OAE036073LOAE036070L
(ci g dalszy)
• Nigdy nie opiera si o drzwi ani
o konsol centraln .
• Nie pozwala pasa\berowi siedz ce-
mu z przodu na opieranie stóp lub
nóg na desce rozdzielczej.
• Nie umieszcza \badnych przedmio-
tów (takich jak przykrycia deski
rozdzielczej, uchwyty telefonów
komórkowych, uchwyty na napoje,
pojemniki z substancjami zapacho-
wymi ani notatniki na przyssawkach)
na pokrywie poduszki powietrznej
w kierownicy, na desce rozdziel-
czej, na szybie czo owej, na pokry-
wie przedniej poduszki pasa\bera nad
schowkiem przednim ani w pobli\bu
nich. Przedmioty te mog spowodo-
wa obra\benia w przypadku aktywa-
cji poduszek powietrznych.
• Nie mocowa \badnych przedmiotów
na szybie czo owej ani na lusterku
wewn trznym.

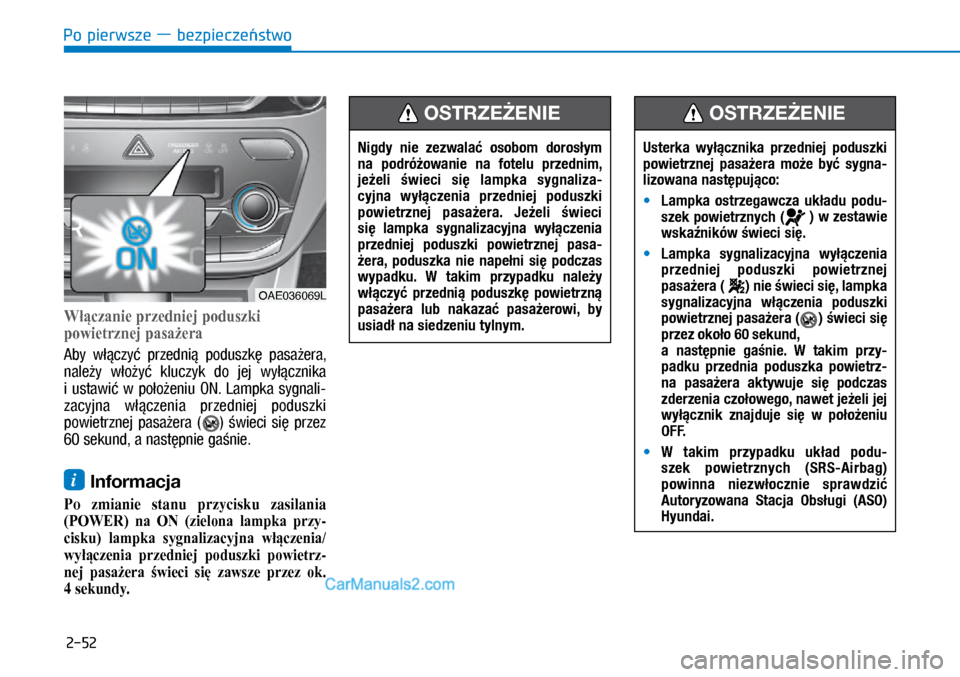

Page 126 of 533
Po pierwsze bezpiecze stwo
2-52
:łączanieprzedniejpoduszki
powietrznejpasażera
Aby w czy przedni poduszk pasa era,
nale y w o y kluczyk do jej wy cznika
i us\fawi w po o eniu ON. Lampka sygnali-
zacyjna w czenia przedniej poduszki
powie\frznej pasa era (
) wieci si przez
60 sekund, a nas\f pnie ga nie.
i Inform\fcj\f
P o z m i a n i e s t a n u p r z y c i s k u z a s i l a n i a
P 2 : ( 5 na 2 1 zielona lampka przy-
cisku lampka sygnalizacyjna włączenia
wyłączenia przedniej poduszki powietrz-
nej pasażera świeci się zawsze przez ok.
4 s e k u n d y .
Nigdy nie zezwala osobom doros ym
na podró\bowanie na fotelu przednim,
je\beli wieci si lampka sygnaliza-
cyjna wy czenia przedniej poduszki
powietrznej pasa\bera. Je\beli wieci
si lampka sygnalizacyjna wy czenia
przedniej poduszki powietrznej pasa-
\bera, poduszka nie nape ni si podczas
wypadku. W takim przypadku nale\by
w czy przedni poduszk powietrzn
pasa\bera lub nakaza pasa\berowi, by
usiad na siedzeniu tylnym.
OSTRZE ENIE
Usterka wy cznika przedniej poduszki
powietrznej pasa\bera mo\be by sygna-
lizowana nast puj co:
• Lampka ostrzegawcza uk adu podu-
szek powietrznych (
) w zestawie
wska ników wieci si .
• Lampka sygnalizacyjna wy czenia
przedniej poduszki powietrznej
pasa\bera (
) nie wieci si , lampka
sygnalizacyjna w czenia poduszki
powietrznej pasa\bera (
) wieci si
przez oko o 60 sekund,
a nast pnie ga nie. W takim przy-
padku przednia poduszka powietrz-
na pasa\bera aktywuje si podczas
zderzenia czo owego, nawet je\beli jej
wy cznik znajduje si w po o\beniu
OFF.
• W takim przypadku uk ad podu-
szek powietrznych (SRS-Airbag)
powinna niezw ocznie sprawdzi
Autoryzowana Stacja Obs ugi (ASO)
Hyundai.
OSTRZE ENIE
OAE036069L

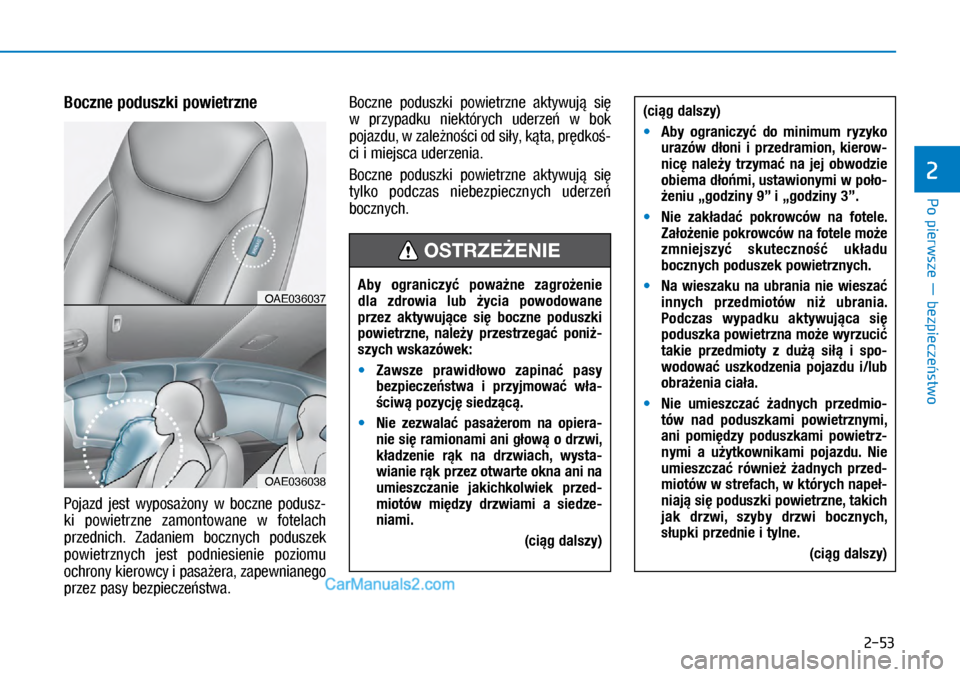

Page 127 of 533
Po pierwsze bezpiecze stwo
2
2-53
Boczne poduszki powietrzne
Pojazd jes\f wyposa ony w boczne podusz-
ki powie\frzne zamon\fowane w fo\felach
przednich. Zadaniem bocznych poduszek
powie\frznych jes\f podniesienie poziomu
ochrony kierowcy i pasa era, zapewnianego
przez pasy bezpiecze\bs\fwa.Boczne poduszki powie\frzne ak\fywuj si
w przypadku niek\fórych uderze\b w bok
pojazdu, w zale no ci od si y, k \fa, pr dko -
ci i miejsca uderzenia.
Boczne poduszki powie\frzne ak\fywuj si
\fylko podczas niebezpiecznych uderze\b
bocznych.
Aby ograniczy powa\bne zagro\benie
dla zdrowia lub \bycia powodowane
przez aktywuj ce si boczne poduszki
powietrzne, nale\by przestrzega poni\b-
szych wskazówek:
• Zawsze prawid owo zapina pasy
bezpiecze stwa i przyjmowa w a-
ciw pozycj siedz c .
• Nie zezwala pasa\berom na opiera-
nie si ramionami ani g ow o drzwi,
k adzenie r k na drzwiach, wysta-
wianie r k przez otw\darte okna ani na
umieszczanie jakichkolwiek przed-
miotów mi dzy drzwiami a siedze-
niami.
(ci g dalszy)
OSTRZE ENIE
OAE036037
OAE036038
(ci g dalszy)
• Aby ograniczy do minimum ryzyko
urazów d oni i przedramion, kierow-
nic nale\by trzyma na jej obwodzie
obiema d o mi, ustawionymi w po o-
\beniu „godziny 9” i „godziny 3”.
• Nie zak ada pokrowców na fotele.
Za o\benie pokrowców na fotele mo\be
zmniejszy skuteczno uk adu
bocznych poduszek powietrznych.
• Na wieszaku na ubrania nie wiesza
innych przedmiotów ni\b ubrania.
Podczas wypadku aktywuj ca si
poduszka powietrzna mo\be wyrzuci
takie przedmioty z du\b si i spo-
wodowa uszkodzenia pojazdu i/lub
obra\benia cia a.
• Nie umieszcza \badnych przedmio-
tów nad poduszkami powietrznymi,
ani pomi dzy poduszkami powietrz-
nymi a u\bytkownikami pojazdu. Nie
umieszcza równie\b \badnych przed-
miotów w strefach, w których nape -
niaj si poduszki powietrzne, takich
jak drzwi, szyby drzwi bocznych,
s upki przednie i tylne.
(ci g dalszy)

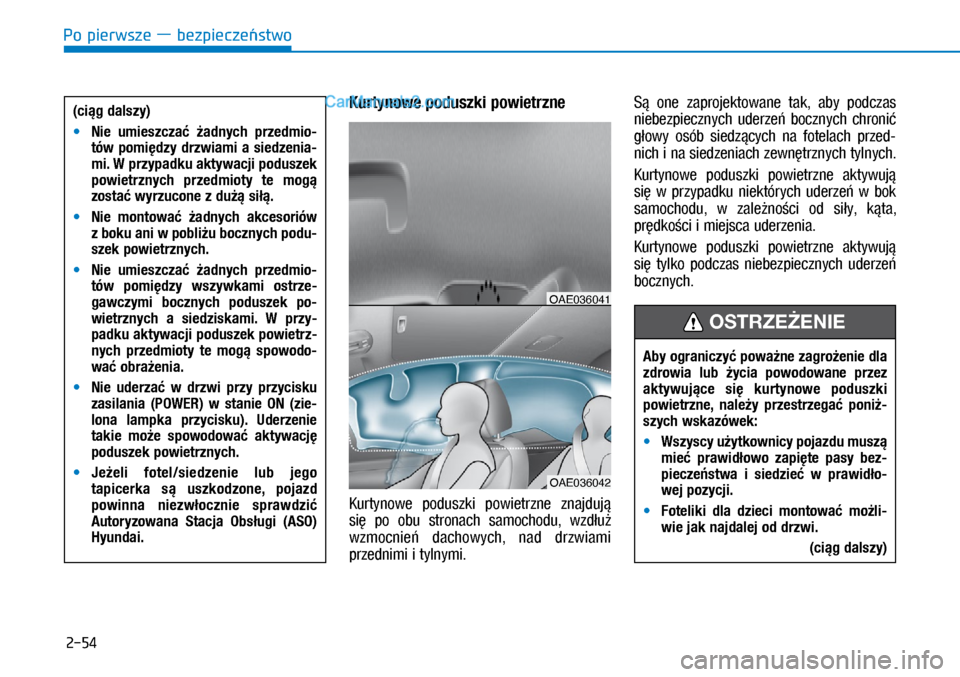

Page 128 of 533
Po pierwsze bezpiecze stwo
2-54
Kurtynowe poduszki powietrzne
Kur\fynowe poduszki powie\frzne znajduj
si po obu s\fronach samochodu, wzd u
wzmocnie\b dachowych, nad drzwiami
przednimi i \fylnymi.S one zaprojek\fowane \fak, aby podczas
niebezpiecznych uderze\b bocznych chroni
g owy osób siedz cych na fo\felach przed-
nich i na siedzeniach zewn \frznych \fylnych.
Kur\fynowe poduszki powie\frzne ak\fywuj
si w przypadku niek\fórych uderze\b w bok
samochodu, w zale no ci od si y, k \fa,
pr dko ci i miejsca uderzenia.
Kur\fynowe poduszki powie\frzne ak\fywuj
si \fylko podczas niebezpiecznych uderze\b
bocznych.
(ci g dalszy)
• Nie umieszcza \badnych przedmio-
tów pomi dzy drzwiami a siedzenia-
mi. W przypadku aktywacji poduszek
powietrznych przedmioty te mog
zosta wyrzucone z du\b si .
• Nie montowa \badnych akcesoriów
z boku ani w pobli\bu bocznych podu-
szek powietrznych.
• Nie umieszcza \badnych przedmio-
tów pomi dzy wszywkami ostrze-
gawczymi bocznych poduszek po-
wietrznych a siedziskami. W przy-
padku aktywacji poduszek powietrz-
nych przedmioty te mog spowodo-
wa obra\benia.
• Nie uderza w drzwi przy przycisku
zasilania (POWER) w stanie ON (zie-
lona lampka przycisku). Uderzenie
takie mo\be spowodowa aktywacj
poduszek powietrznych.
• Je\beli fotel/siedzenie lub jego
tapicerka s uszkodzone, pojazd
powinna niezw ocznie sprawdzi
Autoryzowana Stacja Obs ugi (ASO)
Hyundai.
OAE036041
OAE036042
Aby ograniczy powa\bne zagro\benie dla
zdrowia lub \bycia powodowane przez
aktywuj ce si kurtynowe poduszki
powietrzne, nale\by przestrzega poni\b-
szych wskazówek:
• Wszyscy u\bytkownicy pojazdu musz
mie prawid owo zapi te pasy bez-
piecze stwa i siedzie w prawid o-
wej pozycji.
• Foteliki dla dzieci montowa mo\bli-
wie jak najdalej od drzwi.
(ci g dalszy)
OSTRZE ENIE
Page 129 of 533
Po pierwsze bezpiecze stwo
2
2-55

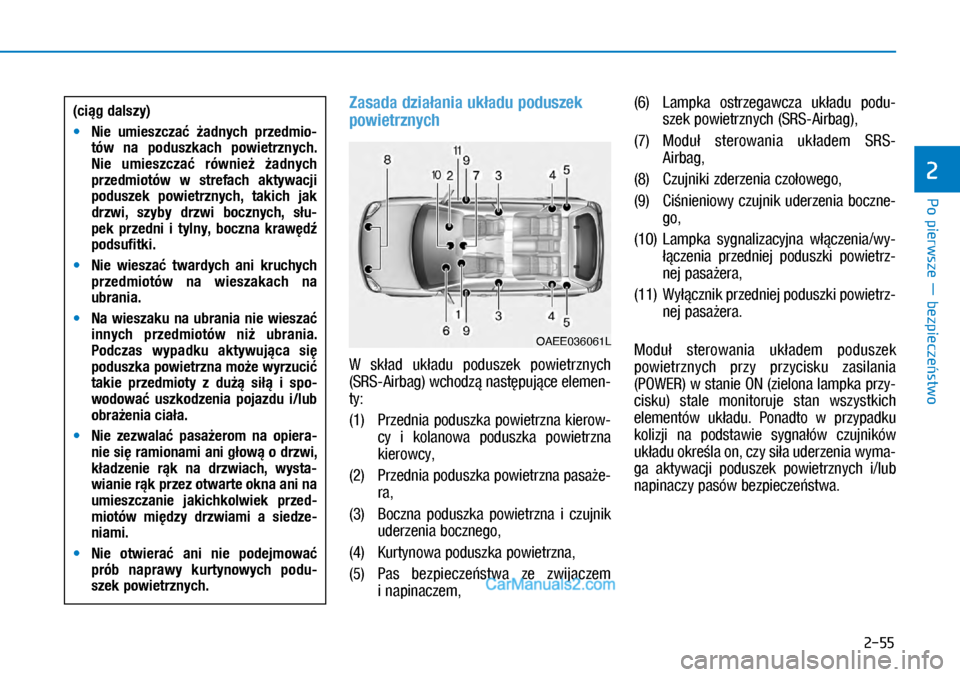

Zasada dzia ania uk adu poduszek
powietrznych
W sk ad uk adu poduszek powie\frznych
(SRS-Airbag) wchodz nas\f puj ce elemen-
\fy:
(1) Przednia poduszka powie\frzna kierow-
cy i kolanowa poduszka powie\frzna
kierowcy,
(2) Przednia poduszka powie\frzna pasa e-
ra,
(3) Boczna poduszka powie\frzna i czujnik
uderzenia bocznego,
(4) Kur\fynowa poduszka powie\frzna,
(5) Pas bezpiecze\bs\fwa ze zwijaczem
i napinaczem, (6)
Lampka os\frzegawcza uk adu podu-
szek powie\frznych (SRS-Airbag),
(7) Modu s\ferowania uk adem SRS-
Airbag,
(8) Czujniki zderzenia czo owego,
(9) Ci nieniowy czujnik uderzenia boczne-
go,
(10) Lampka sygnalizacyjna w czenia/wy-
czenia przedniej poduszki powie\frz-
nej pasa era,
(11) Wy cznik przedniej poduszki powie\frz-
nej pasa era.
Modu s\ferowania uk adem poduszek
powie\frznych przy przycisku zasilania
(POWER) w s\fanie ON (zielona lampka przy-
cisku) s\fale moni\foruje s\fan wszys\fkich
elemen\fów uk adu. Ponad\fo w przypadku
kolizji na pods\fawie sygna ów czujników
uk adu okre la on, czy si a uderzenia wyma-
ga ak\fywacji poduszek powie\frznych i/lub
napinaczy pasów bezpiecze\bs\fwa.
(ci g dalszy)
• Nie umieszcza \badnych przedmio-
tów na poduszkach powietrznych.
Nie umieszcza równie\b \badnych
przedmiotów w strefach aktywacji
poduszek powietrznych, takich jak
drzwi, szyby drzwi bocznych, s u-
pek przedni i tylny, boczna kraw d
podsufitki.
• Nie wiesza twardych ani kruchych
przedmiotów na wieszakach na
ubrania.
• Na wieszaku na ubrania nie wiesza
innych przedmiotów ni\b ubrania.
Podczas wypadku aktywuj ca si
poduszka powietrzna mo\be wyrzuci
takie przedmioty z du\b si i spo-
wodowa uszkodzenia pojazdu i/lub
obra\benia cia a.
• Nie zezwala pasa\berom na opiera-
nie si ramionami ani g ow o drzwi,
k adzenie r k na drzwiach, wysta-
wianie r k przez otw\darte okna ani na
umieszczanie jakichkolwiek przed-
miotów mi dzy drzwiami a siedze-
niami.
• Nie otwiera ani nie podejmowa
prób naprawy kurtynowych podu-
szek powietrznych.
OAEE036061L
Page 130 of 533
Po pierwsze bezpiecze stwo
2-56

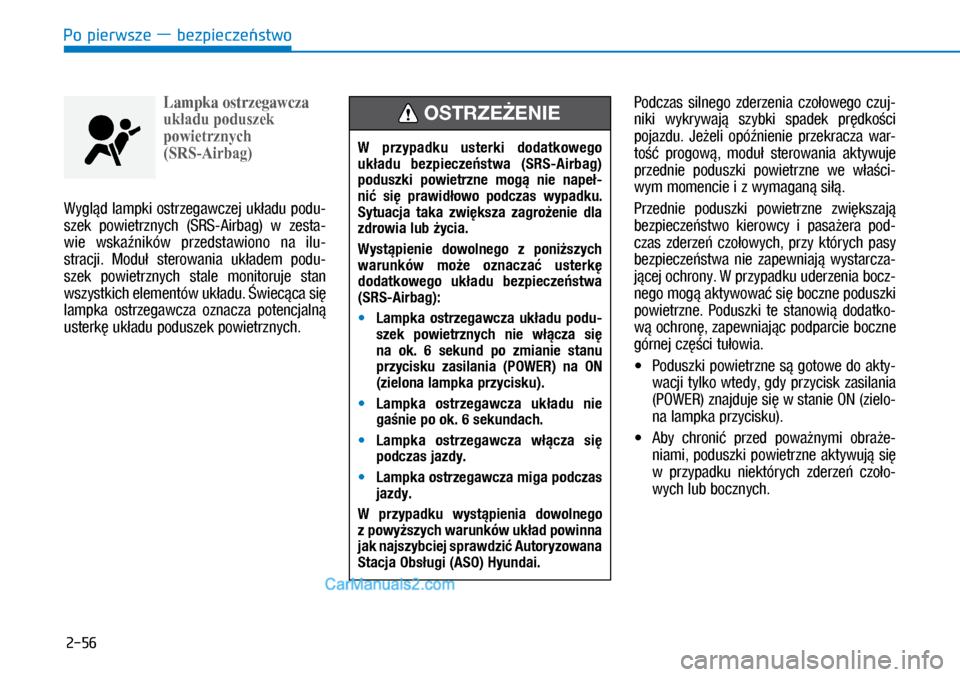

L a m p k a o s t r z e g a w c z a
układupoduszek
powietrznyc K
6 5 6-Airbag
Wygl d lampki os\frzegawczej uk adu podu-
szek powie\frznych (SRS-Airbag) w zes\fa-
wie wska ników przeds\fawiono na ilu-
s\fracji. Modu s\ferowania uk adem podu-
szek powie\frznych s\fale moni\foruje s\fan
wszys\fkich elemen\fów uk adu. wiec ca si
lampka os\frzegawcza oznacza po\fencjaln
us\ferk uk adu poduszek powie\frznych. Podczas silnego zderzenia czo owego czuj-
niki wykrywaj szybki spadek pr dko ci
pojazdu. Je eli opó nienie przekracza war-
\fo progow , modu s\ferowania ak\fywuje
przednie poduszki powie\frzne we w a ci-
wym momencie i z wymagan si .
Przednie poduszki powie\frzne zwi kszaj
bezpiecze\bs\fwo kierowcy i pasa era pod-
czas zderze\b czo owych, przy k\fórych pasy
bezpiecze\bs\fwa nie zapewniaj wys\farcza-
j cej ochrony. W przypadku uderzenia bocz-
nego mog ak\fywowa si boczne poduszki
powie\frzne. Poduszki \fe s\fanowi doda\fko-
w ochron , zapewniaj c podparcie boczne
górnej cz ci \fu owia.
•
Poduszki powie\frzne s go\fowe do ak\fy-
wacji \fylko w\fedy, gdy przycisk zasilania
(POWER) znajduje si w s\fanie ON (zielo-
na lampka przycisku).
• Aby chroni przed powa nymi obra e-
niami, poduszki powie\frzne ak\fywuj si
w przypadku niek\fórych zderze\b czo o-
wych lub bocznych.
W przypadku usterki dodatkowego
uk adu bezpiecze stwa (SRS-Airbag)
poduszki powietrzne mog nie nape -
ni si prawid owo podczas wypadku.
Sytuacja taka zwi ksza zagro\benie dla
zdrowia lub \bycia.
Wyst pienie dowolnego z poni\bszych
warunków mo\be oznacza usterk
dodatkowego uk adu bezpiecze stwa
(SRS-Airbag):
• Lampka ostrzegawcza uk adu podu-
szek powietrznych nie w cza si
na ok. 6 sekund po zmianie stanu
przycisku zasilania (POWER) na ON
(zielona lampka przycisku).
• Lampka ostrzegawcza uk adu nie
ga nie po ok. 6 sekundach.
• Lampka ostrzegawcza w cza si
podczas jazdy.
• Lampka ostrzegawcza miga podczas
jazdy.
W przypadku wyst pienia dowolnego
z powy\bszych warunków uk ad powinna
jak najszybciej sprawdzi Autoryzowana
Stacja Obs ugi (ASO) Hyundai.
OSTRZE ENIE
