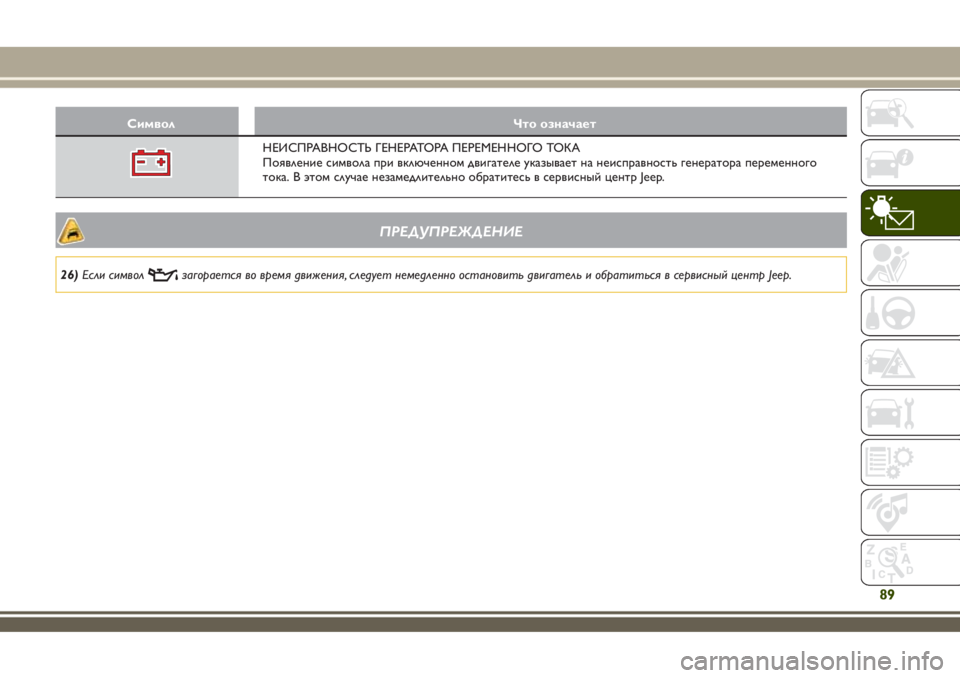

Page 91 of 392

Символ Что означает
НЕИСПРАВНОСТЬ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА
Появление символа при включенном двигателе указывает на неисправность генератора переменного
тока. В этом случае незамедлительно обратитесь в сервисный центр Jeep.
ПРЕДУПРЕЖДЕНИЕ
26)Если символзагорается во время движения, следует немедленно остановить двигатель и обратиться в сервисный центр Jeep.
89

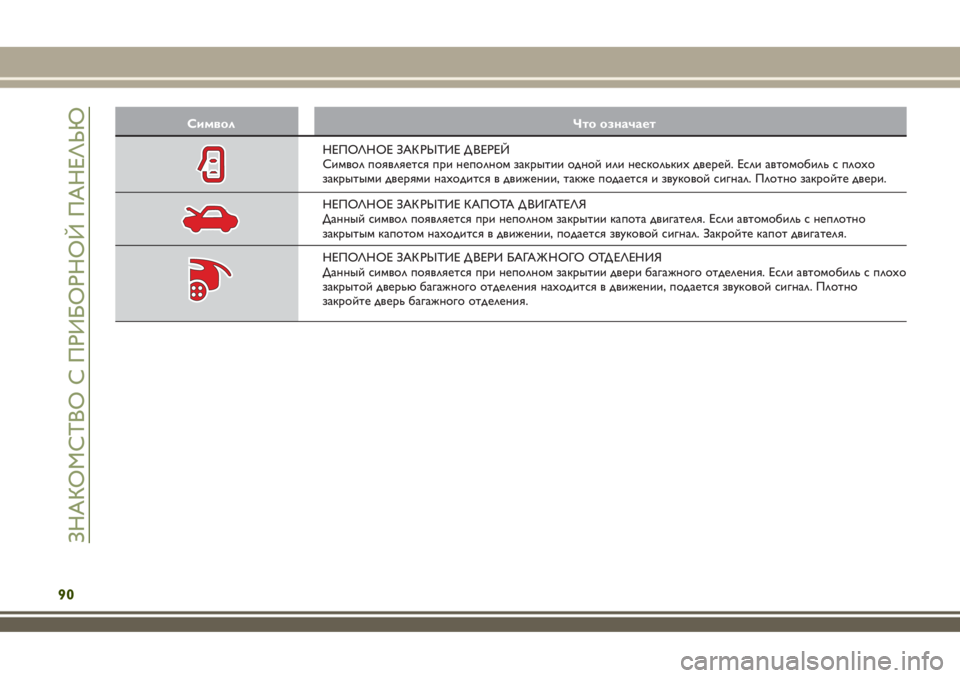

Page 92 of 392

Символ Что означает
НЕПОЛНОЕ ЗАК РЫТИЕ Д ВЕРЕЙ
Символ появляется при неполном закрытии одной или несколькихдверей. Если автомобиль с плохо
закрытыми дверями находится в движении, также подается и звуковой сигнал. Плотно закройте двери.
НЕПОЛНОЕ ЗАК РЫТИЕ КАПОТА Д ВИГАТЕЛЯ
Данный символ появляется при неполном закрытии капота двигателя. Если автомобиль с неплотно
закрытым капотом находится в движении, подается звуковой сигнал. Закройте капот двигателя.
НЕПОЛНОЕ ЗАК РЫТИЕ Д ВЕРИ БАГАЖ НОГО ОТД ЕЛЕНИЯ
Данный символ появляется при неполном закрытии двери багажного отделения. Если автомобиль с плохо
закрытой дверью багажного отделения находится в движении, подается звуковой сигнал. Плотно
закройте дверь багажного отделения.
90
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

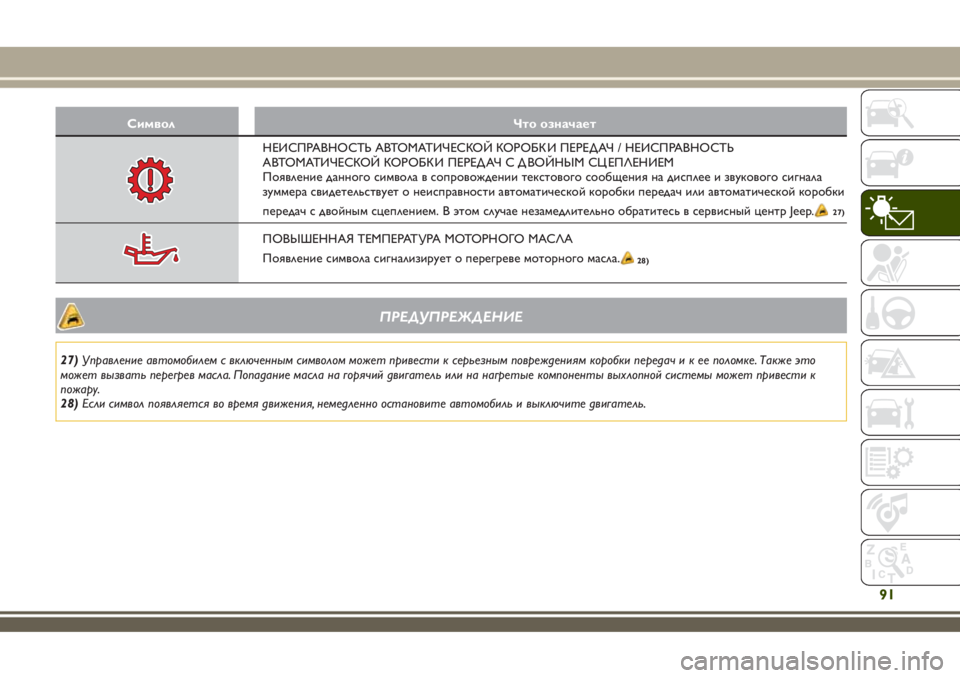

Page 93 of 392

Символ Что означает
НЕИСПРАВНОСТЬ АВТОМАТИЧЕСКОЙ КОРОБК И ПЕРЕДАЧ / НЕИСПРАВНОСТЬ
АВТОМАТИЧЕСКОЙ КОРОБК И ПЕРЕДАЧ С Д ВОЙНЫМ СЦ ЕПЛЕНИЕМ
Появление данного символа в сопровождении текстового сообщения на дисплее и звукового сигнала
зуммера свидетельствует о неисправности автоматической коробки передач или автоматической коробки
передач с двойным сцеплением. В этом случае незамедлительно обратитесь в сервисный центр Jeep.
ПОВЫШЕННАЯ ТЕМПЕРАТУРА МОТОРНОГО МАСЛА
Появление символа сигнализирует о перегреве моторного масла.
ПРЕДУПРЕЖДЕНИЕ
27)Управление автомобилем с включенным символом может привести к серьезным повреждениям коробки передачикееполомке. Также это
может вызвать перегрев масла. Попадание масла на горячий двигатель или на нагретые компоненты выхлопной системы может привести к
пожару.
28)Если символ появляется во время движения, немедленно остановите автомобиль и выключите двигатель.
91
27)
28)

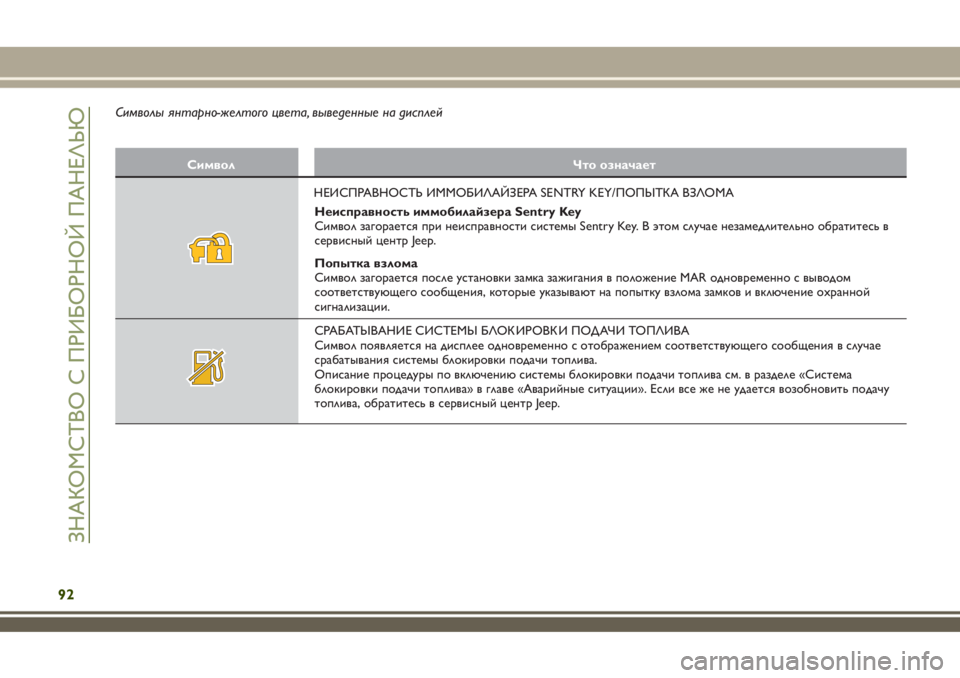

Page 94 of 392

Символы янтарно-желтого цвета, выведенные на дисплей
Символ Что означает
НЕИСПРАВНОСТЬ ИММОБИЛАЙЗЕРА SENTRY KEY/ПОПЫТКА ВЗЛОМА
Неисправность иммобилайзера Sentry Key
Символ загорается при неисправности системы Sentry Key. В этом случае незамедлительно обратитесь в
сервисный центр Jeep.
Попытка взлома
Символ загорается после установки замка зажигания в положение MAR одновременно с выводом
соответствующего сообщения, которые указывают на попытку взлома замков и включение охранной
сигнализации.
СРАБАТЫВАНИЕ СИСТЕМЫ БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА
Символ появляется на дисплее одновременно с отображением соответствующего сообщения в случае
срабатывания системы блокировки подачи топлива.
Описание процедуры по включению системы блокировки подачи топлива см. в разделе «Система
блокировки подачи топлива» в главе «Аварийные ситуации». Если все же не удается возобновить подачу
топлива, обратитесь в сервисный центр Jeep.
92
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

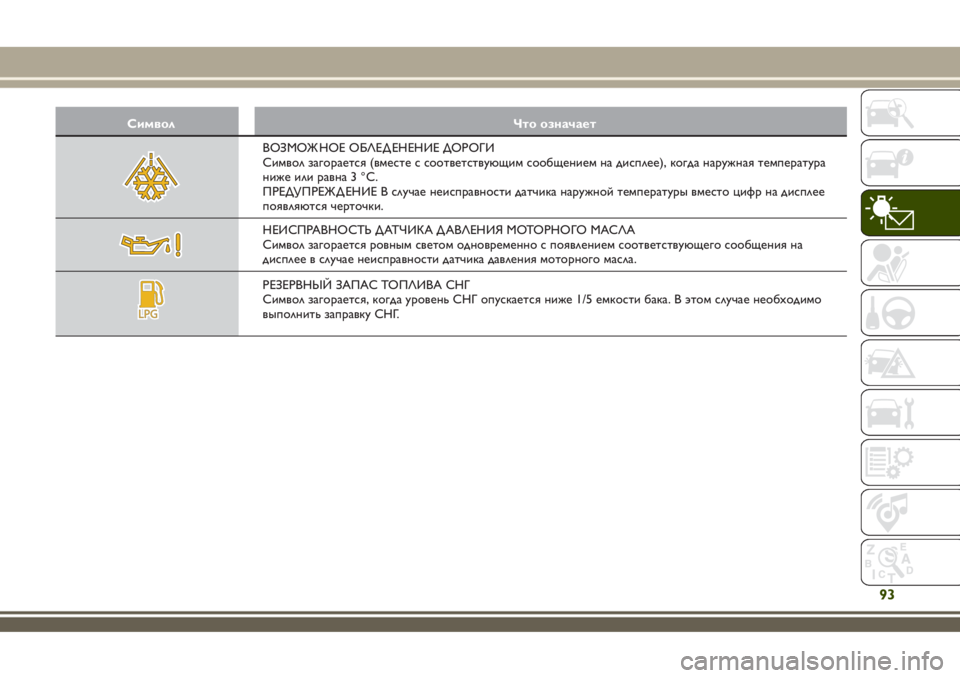

Page 95 of 392

Символ Что означает
ВОЗМОЖ НОЕ ОБЛЕД ЕНЕНИЕ ДОРОГИ
Символ загорается (вместе с соответствующим сообщением на дисплее), когда наружная температура
ниже или равна 3 °C.
ПРЕДУПРЕЖД ЕНИЕ В случае неисправности датчика наружной температуры вместо цифр на дисплее
появляются черточки.
НЕИСПРАВНОСТЬ ДАТЧИКА ДАВЛЕНИЯ МОТОРНОГО МАСЛА
Символ загорается ровным светом одновременно с появлением соответствующего сообщения на
дисплее в случае неисправности датчика давления моторного масла.
РЕЗЕРВНЫЙ ЗАПАС ТОПЛИВА СНГ
Символ загорается, когда уровень СНГ опускается ниже 1/5 емкости бака. В этом случае необходимо
выполнить заправку СНГ.
93
Page 96 of 392

Символ Что означает
НЕИСПРАВНОСТЬ СИСТЕМЫ ПРЕДУПРЕЖД ЕНИЯ О ФРОНТАЛЬНОМ СТОЛК НОВЕНИИ
(FORWARD COLLISION WARNING PLUS)
Символы на дисплее загораются одновременно с появлением соответствующего сообщения на дисплее в
случае неисправности системы Forward Collision Warning Plus. В этом случае незамедлительно обратитесь
в сервисный центр Jeep.
ОТКЛЮЧЕНИЕ СИСТЕМЫ ПРЕДУПРЕЖД ЕНИЯ О ФРОНТАЛЬНОМ СТОЛК НОВЕНИИ FORWARD
COLLISION WARNING PLUS
Символ (или контрольная лампа на панели приборов) загорается в случае отключения системы Forward
Collision Warning Plus или засорения/наличия грязи на датчикахили неготовности системы к работе. На
дисплей выводится соответствующее сообщение.
НЕИСПРАВНОСТЬ ДАТЧИКА ДОЖДЯ
Символ появляется на дисплее одновременно с отображением соответствующего сообщения в случае
неисправности датчика дождя. В этом случае незамедлительно обратитесь в сервисный центр Jeep.
НЕИСПРАВНОСТЬ СИСТЕМЫ STOP/START
Символ загорается при неисправности системы Stop/Start. На дисплее появляется соответствующее
сообщение. В этом случае незамедлительно обратитесь в сервисный центр Jeep.
НЕИСПРАВНОСТЬ СИСТЕМЫ БЕСКЛЮЧЕВОГО ДОСТУПА KEYLESS ENTER-N-GO
Символ появляется на дисплее одновременно с отображением соответствующего сообщения в случае
неисправности системы Enter-N-Go. В этом случае незамедлительно обратитесь в сервисный центр Jeep.
94
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

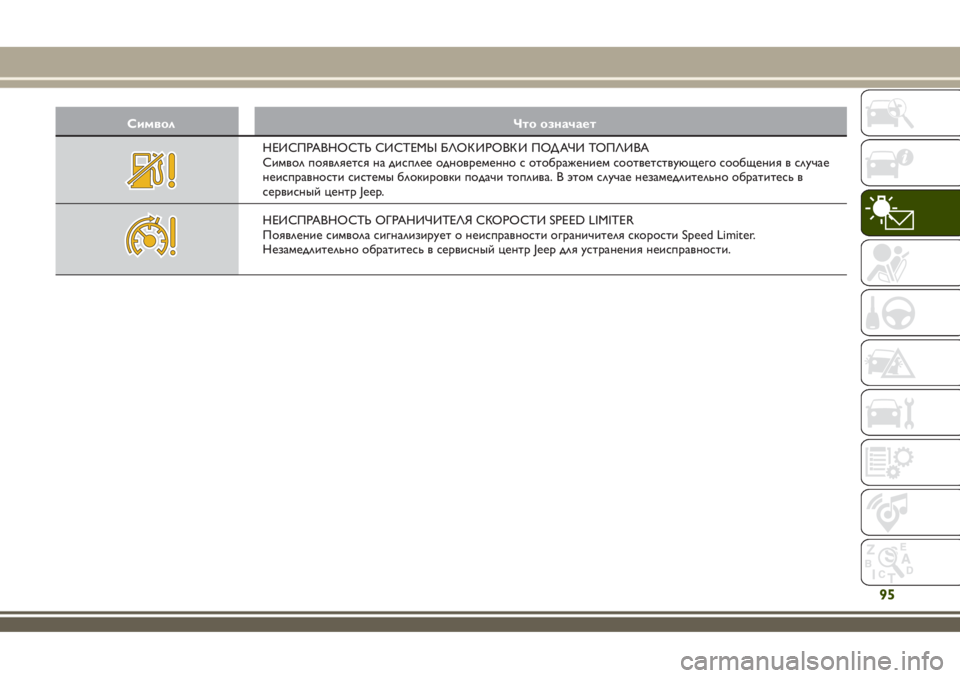

Page 97 of 392

Символ Что означает
НЕИСПРАВНОСТЬ СИСТЕМЫ БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА
Символ появляется на дисплее одновременно с отображением соответствующего сообщения в случае
неисправности системы блокировки подачи топлива. В этом случае незамедлительно обратитесь в
сервисный центр Jeep.
НЕИСПРАВНОСТЬ ОГРАНИЧИТЕЛЯ СКОРОСТИ SPEED LIMITER
Появление символа сигнализирует о неисправности ограничителя скорости Speed Limiter.
Незамедлительно обратитесь в сервисный центр Jeep для устранения неисправности.
95

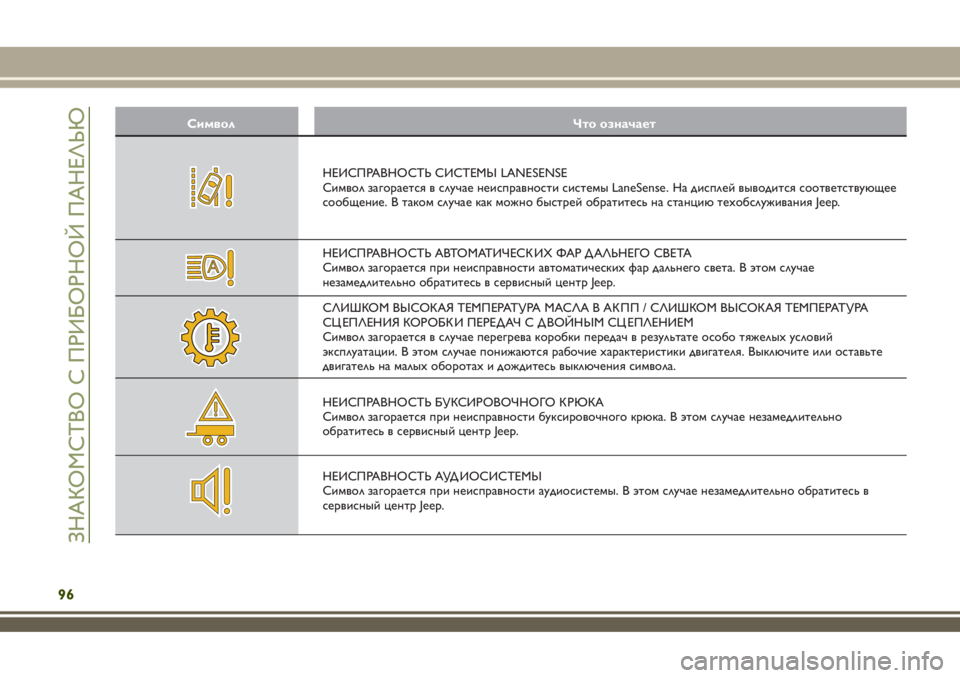

Page 98 of 392

Символ Что означает
НЕИСПРАВНОСТЬ СИСТЕМЫ LANESENSE
Символ загорается в случае неисправности системы LaneSense. На дисплей выводится соответствующее
сообщение. В таком случае как можно быстрей обратитесь на станцию техобслуживания Jeep.
НЕИСПРАВНОСТЬ АВТОМАТИЧЕСК ИХ ФАР ДАЛЬНЕГО СВЕТА
Символ загорается при неисправности автоматическихфар дальнего света. В этом случае
незамедлительно обратитесь в сервисный центр Jeep.
СЛИШКОМ ВЫСОКАЯ ТЕМПЕРАТУРА МАСЛА В АК ПП / СЛИШКОМ ВЫСОКАЯ ТЕМПЕРАТУРА
СЦ ЕПЛЕНИЯ КОРОБК И ПЕРЕДАЧ С Д ВОЙНЫМ СЦ ЕПЛЕНИЕМ
Символ загорается в случае перегрева коробки передач в результате особо тяжелыхусловий
эксплуатации. В этом случае понижаются рабочие характеристики двигателя. Выключите или оставьте
двигатель на малыхоборотахи дождитесь выключения символа.
НЕИСПРАВНОСТЬ БУКСИРОВОЧНОГО К РЮКА
Символ загорается при неисправности буксировочного крюка. В этом случае незамедлительно
обратитесь в сервисный центр Jeep.
НЕИСПРАВНОСТЬ АУД ИОСИСТЕМЫ
Символ загорается при неисправности аудиосистемы. В этом случае незамедлительно обратитесь в
сервисный центр Jeep.
96
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

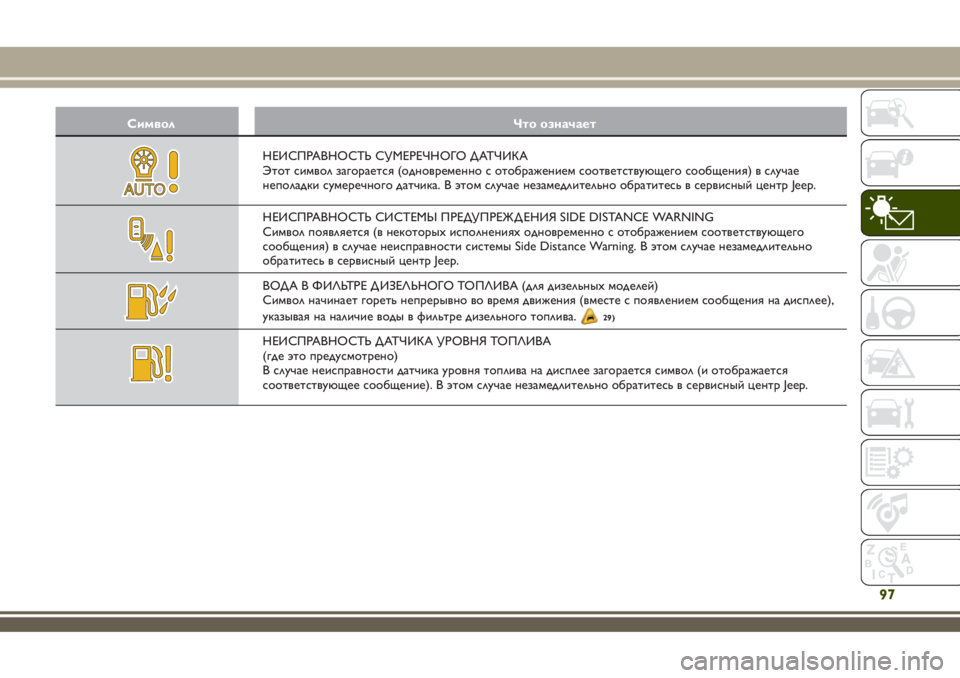

Page 99 of 392

Символ Что означает
НЕИСПРАВНОСТЬ СУМЕРЕЧНОГО ДАТЧИКА
Этот символ загорается (одновременно с отображением соответствующего сообщения) в случае
неполадки сумеречного датчика. В этом случае незамедлительно обратитесь в сервисный центр Jeep.
НЕИСПРАВНОСТЬ СИСТЕМЫ ПРЕДУПРЕЖД ЕНИЯ SIDE DISTANCE WARNING
Символ появляется (в некоторыхисполненияходновременно с отображением соответствующего
сообщения) в случае неисправности системы Side Distance Warning. В этом случае незамедлительно
обратитесь в сервисный центр Jeep.
ВОДА В ФИЛЬТРЕ Д ИЗЕЛЬНОГО ТОПЛИВА (для дизельныхмоделей)
Символ начинает гореть непрерывно во время движения (вместе с появлением сообщения на дисплее),
указывая на наличие воды в фильтре дизельного топлива.
29)
НЕИСПРАВНОСТЬ ДАТЧИКА УРОВНЯ ТОПЛИВА
(где это предусмотрено)
В случае неисправности датчика уровня топлива на дисплее загорается символ (и отображается
соответствующее сообщение). В этом случае незамедлительно обратитесь в сервисный центр Jeep.
97

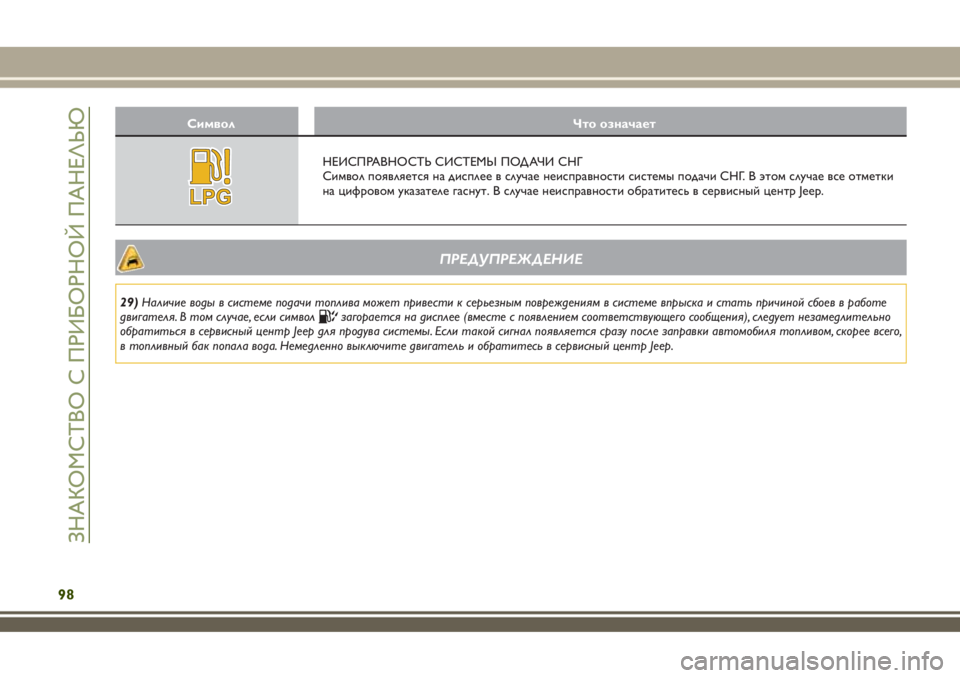

Page 100 of 392

Символ Что означает
НЕИСПРАВНОСТЬ СИСТЕМЫ ПОДАЧИ СНГ
Символ появляется на дисплее в случае неисправности системы подачи СНГ. В этом случае все отметки
на цифровом указателе гаснут. В случае неисправности обратитесь в сервисный центр Jeep.
ПРЕДУПРЕЖДЕНИЕ
29)Наличие воды в системе подачи топлива может привести к серьезным повреждениям в системе впрыска и стать причиной сбоев в работе
двигателя. В том случае, если символзагорается на дисплее (вместе с появлением соответствующего сообщения), следует незамедлительно
обратиться в сервисный центр Jeep для продува системы. Если такой сигнал появляется сразу после заправки автомобиля топливом, скорее всего,
в топливный бак попала вода. Немедленно выключите двигатель и обратитесь в сервисный центр Jeep.
98
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
