Peugeot Boxer 2020 Kullanım Kılavuzu (in Turkish)

109

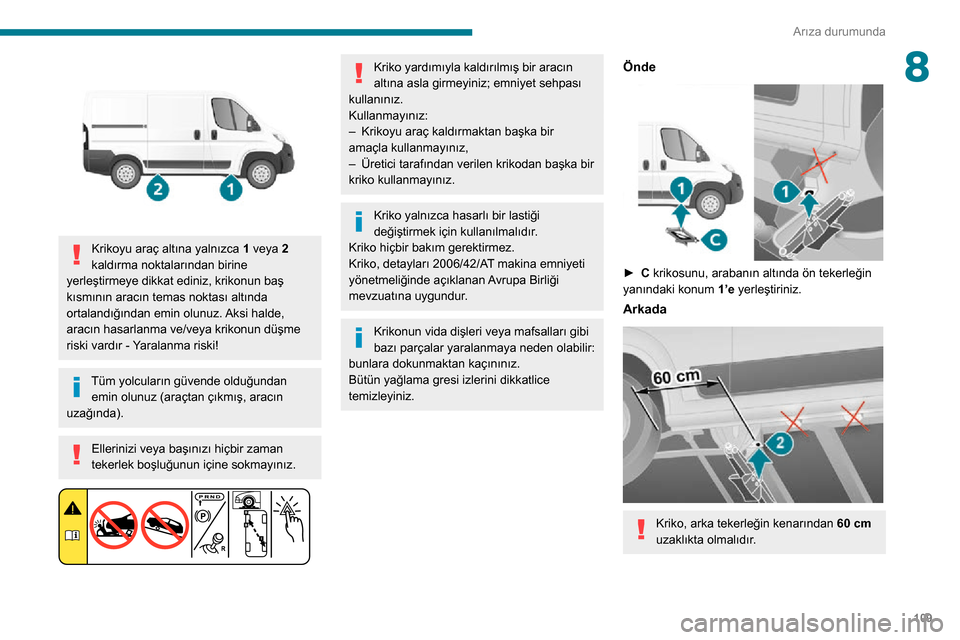

Arıza durumunda
8

Krikoyu araç altına yalnızca 1 veya 2
kaldırma noktalarından birine
yerleştirmeye dikkat ediniz, krikonun baş
kısmının aracın temas noktası altında
ortalandığından emin olunuz. Aksi halde,
aracın hasarlanma ve/veya krikonun düşme
riski vardır - Yaralanma riski!
Tüm yolcuların güvende olduğundan emin olunuz (araçtan çıkmış, aracın
uzağında).
Ellerinizi veya başınızı hiçbir zaman
tekerlek boşluğunun içine sokmayınız.


Kriko yardımıyla kaldırılmış bir aracın
altına asla girmeyiniz; emniyet sehpası
kullanınız.
Kullanmayınız:
– Krikoyu araç kaldırmaktan başka bir amaçla kullanmayınız,– Üretici tarafından verilen krikodan başka bir kriko kullanmayınız.
Kriko yalnızca hasarlı bir lastiği
değiştirmek için kullanılmalıdır.
Kriko hiçbir bakım gerektirmez.
Kriko, detayları 2006/42/AT makina emniyeti
yönetmeliğinde açıklanan Avrupa Birliği
mevzuatına uygundur.
Krikonun vida dişleri veya mafsalları gibi
bazı parçalar yaralanmaya neden olabilir:
bunlara dokunmaktan kaçınınız.
Bütün yağlama gresi izlerini dikkatlice
temizleyiniz.
Önde

► C krikosunu, arabanın altında ön tekerleğin
yanındaki konum 1’e yerleştiriniz.
Arkada

Kriko, arka tekerleğin kenarından 60 cm
uzaklıkta olmalıdır.

11 0
Arıza durumunda

► Krikoyu C2 konumunda bu amaçla sağlanan
deliğe konumlandırınız.
Yan basamaklı özellik


Aracınız bu özellikle donatılmışsa, krikoyu
basamağa müdahale etmeyecek şekilde 45°
açıyla yerleştirdiğinizden emin olunuz.
4 - Onarılacak tekerleğin
değiştirilmesi
► Tornavidayı kullanarak jant kapağını (sürüme bağlı olarak) çıkarınız E.► Bijon anahtarını D ve tekerlek çubuğunu B
kullanarak cıvataların kilidini açınız.
Krikonun konumlandırılması hakkında
daha fazla bilgi için ilgili başlığa bakınız.
► Krikonun sabit olduğundan ve gövde altına doğru şekilde yerleştirildiğinden emin olunuz.

► Bijon anahtarını D ve tekerlek çubuğunu
B kullanarak krikoyu tekerleği boşa çıkaracak
kadar uzatınız.
Tekerleği kolaylıkla açığa çıkarmak için zemin ve lastik arasında yaklaşık 2 ilâ 3
cm’lik bir alan gereklidir.
Tekerlek kötü şekilde patlamışsa/ezilmişse,
alanı artırın ancak krikoyu maksimum
kaldırma konumuna getirmeyin.


► Cıvataları tamamen sökünüz ve onarılacak tekerleği çıkarınız.► Stepne temas yüzeylerinin, cıvataların ve cıvata yuvalarının temiz olduğundan ve
sabitleme vidalarının gevşemesine neden
olabilecek kirlilikler içermediğinden emin olunuz.
Cıvataları vidalamadan greslemeyiniz:
bunlar kendi kendine açılabilir.

111

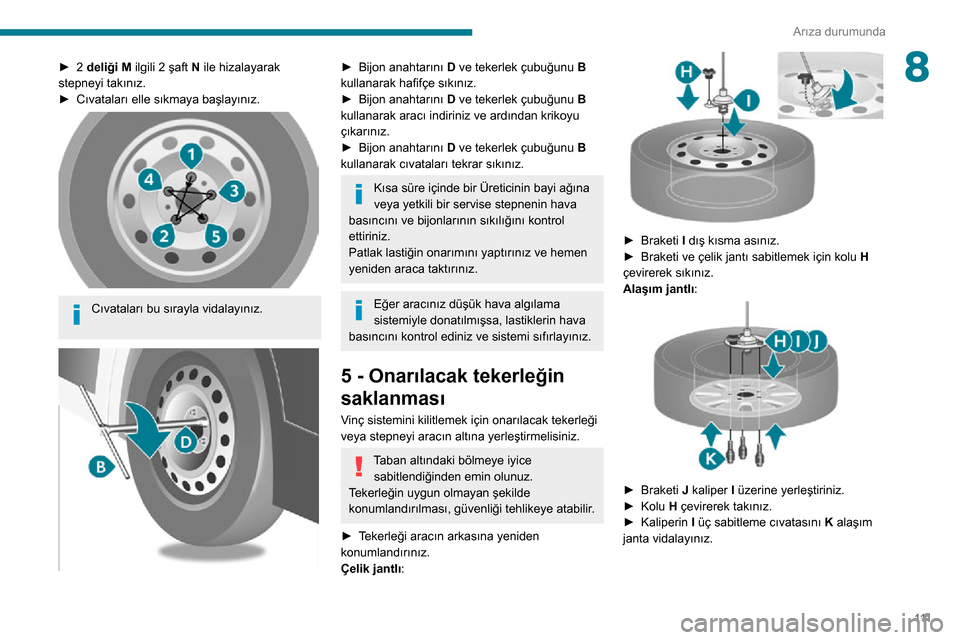

Arıza durumunda
8► 2 deliği M ilgili 2 şaft N ile hizalayarak
stepneyi takınız.
► Cıvataları elle sıkmaya başlayınız.

Cıvataları bu sırayla vidalayınız.


► Bijon anahtarını D ve tekerlek çubuğunu B
kullanarak hafifçe sıkınız.
► Bijon anahtarını D ve tekerlek çubuğunu B
kullanarak aracı indiriniz ve ardından krikoyu
çıkarınız.
► Bijon anahtarını D ve tekerlek çubuğunu B
kullanarak cıvataları tekrar sıkınız.
Kısa süre içinde bir Üreticinin bayi ağına
veya yetkili bir servise stepnenin hava
basıncını ve bijonlarının sıkılığını kontrol
ettiriniz.
Patlak lastiğin onarımını yaptırınız ve hemen
yeniden araca taktırınız.
Eğer aracınız düşük hava algılama
sistemiyle donatılmışsa, lastiklerin hava
basıncını kontrol ediniz ve sistemi sıfırlayınız.
5 - Onarılacak tekerleğin
saklanması
Vinç sistemini kilitlemek için onarılacak tekerleği
veya stepneyi aracın altına yerleştirmelisiniz.
Taban altındaki bölmeye iyice sabitlendiğinden emin olunuz.
Tekerleğin uygun olmayan şekilde
konumlandırılması, güvenliği tehlikeye atabilir.
► Tekerleği aracın arkasına yeniden konumlandırınız.
Çelik jantlı :


► Braketi I dış kısma asınız.► Braketi ve çelik jantı sabitlemek için kolu H
çevirerek sıkınız.
Alaşım jantlı:


► Braketi J kaliper I üzerine yerleştiriniz.► Kolu H çevirerek takınız.► Kaliperin I üç sabitleme cıvatasını K alaşım
janta vidalayınız.

11 2

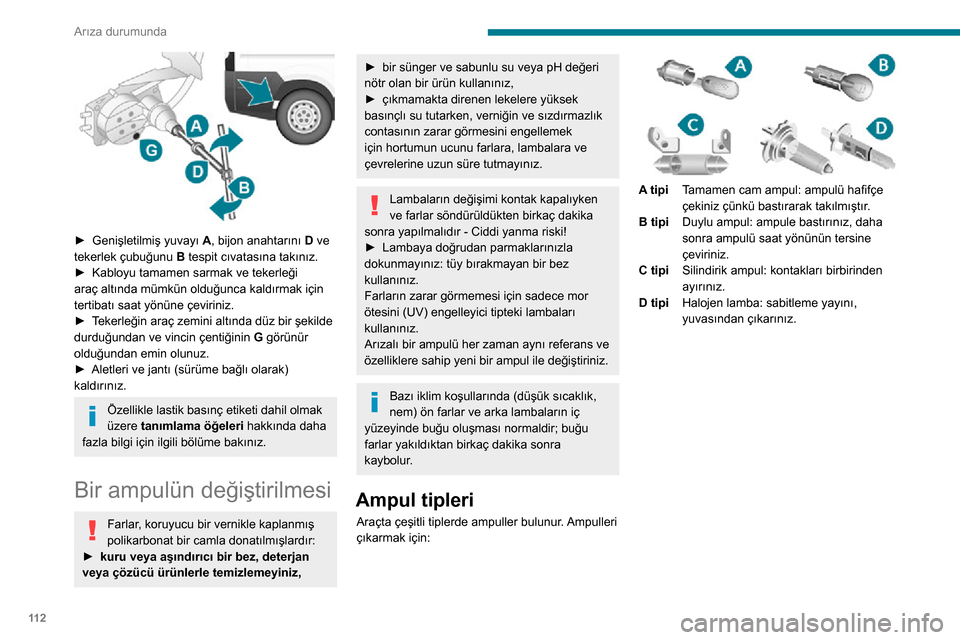

Arıza durumunda
Ön farlar



1. Uzun farlar
2. Kısa farlar
3. Sinyal lambaları
4. Park lambaları/Gündüz farları
► Kaputu açınız ve kaput çubuğunu etkinleştiriniz.► Lamba ve ampullere erişmek için elinizi lamba ünitesinin arkasından geçiriniz.

► Genişletilmiş yuvayı A, bijon anahtarını D ve
tekerlek çubuğunu B tespit cıvatasına takınız.
► Kabloyu tamamen sarmak ve tekerleği araç altında mümkün olduğunca kaldırmak için
tertibatı saat yönüne çeviriniz.
► Tekerleğin araç zemini altında düz bir şekilde durduğundan ve vincin çentiğinin G görünür
olduğundan emin olunuz.
► Aletleri ve jantı (sürüme bağlı olarak) kaldırınız.
Özellikle lastik basınç etiketi dahil olmak
üzere tanımlama öğeleri hakkında daha
fazla bilgi için ilgili bölüme bakınız.
Bir ampulün değiştirilmesi
Farlar, koruyucu bir vernikle kaplanmış
polikarbonat bir camla donatılmışlardır:
► kuru veya aşındırıcı bir bez, deterjan
veya çözücü ürünlerle temizlemeyiniz,
► bir sünger ve sabunlu su veya pH değeri nötr olan bir ürün kullanınız,► çıkmamakta direnen lekelere yüksek basınçlı su tutarken, verniğin ve sızdırmazlık
contasının zarar görmesini engellemek
için hortumun ucunu farlara, lambalara ve
çevrelerine uzun süre tutmayınız.
Lambaların değişimi kontak kapalıyken
ve farlar söndürüldükten birkaç dakika
sonra yapılmalıdır - Ciddi yanma riski!
► Lambaya doğrudan parmaklarınızla dokunmayınız: tüy bırakmayan bir bez
kullanınız.
Farların zarar görmemesi için sadece mor
ötesini (UV) engelleyici tipteki lambaları
kullanınız.
Arızalı bir ampulü her zaman aynı referans ve
özelliklere sahip yeni bir ampul ile değiştiriniz.
Bazı iklim koşullarında (düşük sıcaklık,
nem) ön farlar ve arka lambaların iç
yüzeyinde buğu oluşması normaldir; buğu
farlar yakıldıktan birkaç dakika sonra
kaybolur.
Ampul tipleri
Araçta çeşitli tiplerde ampuller bulunur. Ampulleri
çıkarmak için:


A tipi Tamamen cam ampul: ampulü hafifçe
çekiniz çünkü bastırarak takılmıştır.
B tipi Duylu ampul: ampule bastırınız, daha
sonra ampulü saat yönünün tersine
çeviriniz.
C tipi Silindirik ampul: kontakları birbirinden
ayırınız.
D tipi Halojen lamba: sabitleme yayını,
yuvasından çıkarınız.

11 3
Arıza durumunda

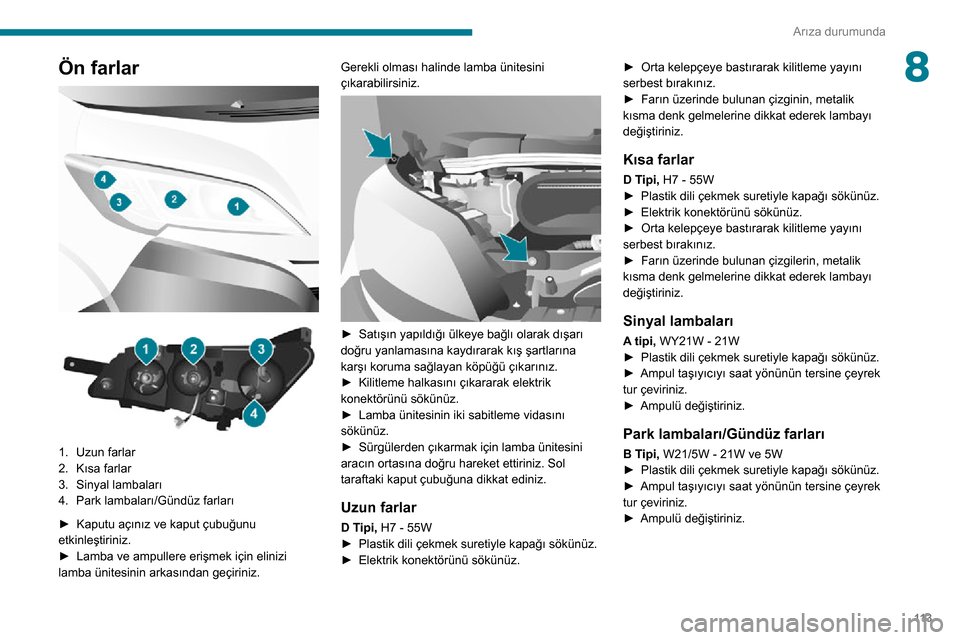

8Ön farlar


1.Uzun farlar
2. Kısa farlar
3. Sinyal lambaları
4. Park lambaları/Gündüz farları
► Kaputu açınız ve kaput çubuğunu etkinleştiriniz.► Lamba ve ampullere erişmek için elinizi lamba ünitesinin arkasından geçiriniz. Gerekli olması halinde lamba ünitesini
çıkarabilirsiniz.


► Satışın yapıldığı ülkeye bağlı olarak dışarı doğru yanlamasına kaydırarak kış şartlarına
karşı koruma sağlayan köpüğü çıkarınız.
► Kilitleme halkasını çıkararak elektrik konektörünü sökünüz.► Lamba ünitesinin iki sabitleme vidasını sökünüz.► Sürgülerden çıkarmak için lamba ünitesini aracın ortasına doğru hareket ettiriniz. Sol
taraftaki kaput çubuğuna dikkat ediniz.
Uzun farlar
D Tipi,
H7 - 55W
► Plastik dili çekmek suretiyle kapağı sökünüz.► Elektrik konektörünü sökünüz.
► Orta kelepçeye bastırarak kilitleme yayını serbest bırakınız.► Farın üzerinde bulunan çizginin, metalik kısma denk gelmelerine dikkat ederek lambayı
değiştiriniz.
Kısa farlar
D Tipi, H7 - 55W► Plastik dili çekmek suretiyle kapağı sökünüz.► Elektrik konektörünü sökünüz.► Orta kelepçeye bastırarak kilitleme yayını serbest bırakınız.► Farın üzerinde bulunan çizgilerin, metalik kısma denk gelmelerine dikkat ederek lambayı
değiştiriniz.
Sinyal lambaları
A tipi, WY21W - 21W► Plastik dili çekmek suretiyle kapağı sökünüz.► Ampul taşıyıcıyı saat yönünün tersine çeyrek tur çeviriniz.► Ampulü değiştiriniz.
Park lambaları/Gündüz farları
B Tipi, W21/5W - 21W ve 5W► Plastik dili çekmek suretiyle kapağı sökünüz.► Ampul taşıyıcıyı saat yönünün tersine çeyrek tur çeviriniz.► Ampulü değiştiriniz.

11 4
Arıza durumunda

► Araca sabitlenmişse (boyut L4), iki sabitleme vidasını çıkarınız.► Pimlerden ayırmak için ampul taşıyıcıyı çekiniz.► Ampulü çekerek çıkartınız ve değiştiriniz.
Ortam aydınlatma lambaları
Tip C, 12V 10W - 10W
LED gündüz lambaları

Bu ışık yayan diyotlar (LED) hem gündüz farı
hem de park lambaları olarak kullanılır.
Eğer aracınız LED'li gündüz farları ile
donatılmışsa, PEUGEOT servis ağına
başvurunuz.
Ön sis lambaları
D tipi, H11-55W► Tekerleği tamamen içeri doğru çeviriniz.

► Tekerlek geçişinde bulunan vidayı çıkarınız.► Koruyucu kapağı çıkarınız.

► Sabitleme klipsini çıkarınız ve elektrik konektörünü sökünüz.► Ampul taşıyıcıyı çeviriniz ve sökünüz.► Farın üzerinde bulunan çizgilerin, metalik kısma denk gelmelerine dikkat ederek lambayı
değiştiriniz.
Halojen ampullerin değiştirme işlemi,
farlar önceden birkaç dakikalığına kapalı
bırakıldıktan sonra gerçekleştirilmelidir (ciddi
yanma riski). Lambaya doğrudan
parmaklarınızla dokunmayınız; tüy
bırakmayan bir bez kullanınız.
Her işlemin sonunda, farların düzgün
çalıştığını kontrol ediniz.
Sinyal lambası yan sinyaller
A Tipi, W16WF - 16W

► Vidalara erişmek için aynanın camını hareket ettiriniz.► İki sabitleme vidasını sökünüz.► Pimlerden ayırmak için ampul taşıyıcıyı çekiniz.► Ampulü çekerek çıkartınız ve değiştiriniz.
Sol ve sağ farlar
A tipi, W5W - 5W

11 5
Arıza durumunda
8

► Araca sabitlenmişse (boyut L4), iki sabitleme vidasını çıkarınız.► Pimlerden ayırmak için ampul taşıyıcıyı çekiniz.► Ampulü çekerek çıkartınız ve değiştiriniz.
Ortam aydınlatma lambaları
Tip C, 12V 10W - 10W

Ön/Arka► Oklar ile gösterilen noktalara basınız, ardından tavan lambasını çıkarınız.► Koruyucu kapağı açınız.► İki kontağı birbirinden ayırarak ampulü çıkarınız.► Yeni ampullerin iki kontak arasında sıkıca tutulduğundan emin olunuz.► Koruyucu kapağı kapatınız.► Tavan lambasını muhafazasına sabitleyiniz ve yerine kilitlendiğinden emin olunuz.
Arka lambalar

1.Fren lambaları
B tipi , P21W - 21W
2. Fren lambaları/Park lambaları
B tipi, P21/5W - 21W et 5W
3. Sinyal lambaları
B tipi, PY21W - 21W
4. Geri vites lambaları
A tipi, W16W - 16W
5. Sis lambası
A tipi, W16W - 16W
Ampul türleri hakkında daha fazla bilgi
için ilgili başlığa bakınız.
► Arızalı ampulü çıkarınız, ardından arka kapıları açınız.

11 6

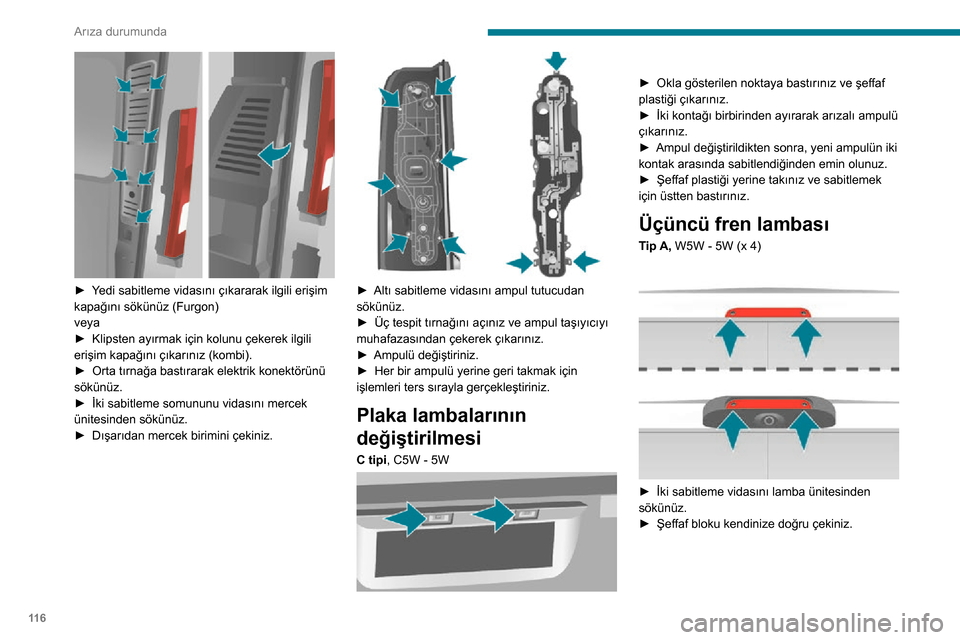

Arıza durumunda

► Yedi sabitleme vidasını çıkararak ilgili erişim kapağını sökünüz (Furgon)
veya
► Klipsten ayırmak için kolunu çekerek ilgili erişim kapağını çıkarınız (kombi).► Orta tırnağa bastırarak elektrik konektörünü sökünüz.► İki sabitleme somununu vidasını mercek ünitesinden sökünüz.
► Dışarıdan mercek birimini çekiniz.

► Altı sabitleme vidasını ampul tutucudan sökünüz.► Üç tespit tırnağını açınız ve ampul taşıyıcıyı muhafazasından çekerek çıkarınız.► Ampulü değiştiriniz.► Her bir ampulü yerine geri takmak için işlemleri ters sırayla gerçekleştiriniz.
Plaka lambalarının
değiştirilmesi
C tipi, C5W - 5W

► Okla gösterilen noktaya bastırınız ve şeffaf plastiği çıkarınız.► İki kontağı birbirinden ayırarak arızalı ampulü çıkarınız.► Ampul değiştirildikten sonra, yeni ampulün iki kontak arasında sabitlendiğinden emin olunuz.► Şeffaf plastiği yerine takınız ve sabitlemek için üstten bastırınız.
Üçüncü fren lambası
Tip A, W5W - 5W (x 4)

► İki sabitleme vidasını lamba ünitesinden sökünüz.► Şeffaf bloku kendinize doğru çekiniz.

11 7
Arıza durumunda
8

► İki tırnağı içeri doğru sıkarak ampul taşıyıcıyı çıkarınız.► Arızalı ampulü çekerek çıkarınız.► Ampulü değiştiriniz.
Sigortanın değiştirilmesi

Üç adet sigorta kutusu, sol tarafta kumanda
panelinin üzerinde, sağ tarafta direkte ve motor
bölümünde bulunur.
Yalnızca kullanıcı tarafından değiştirilebilen
sigortalar anlatılmıştır. Diğer tüm müdahaleler
için bir PEUGEOT veya yetkili servis
başvurunuz.
Profesyonellerin dikkatine: sigortalara ve
rölelere ilişkin tüm bilgileri edinmek için,
PEUGEOT servis ağında "Yöntemler"'
şemasına bakınız.
Sigortanın çıkarılması ve
takılması


İyi
Arızalı
Bir sigortayı değiştirmeden evvel arıza nedenini
bulup onarmak gerekir. Sigorta numaraları
sigorta kutusu üzerinde belirtilmiştir.
Arızalı bir sigortayı daima aynı ampere sahip
bir sigortayla değiştiriniz.
Aracınızın tamirinden veya bağlanan tüm ek ekipmanların toplam tüketiminin 10
mili amperi geçmesi başta olmak üzere
PEUGEOT tarafından önerilmeyen veya
önerilerine uygun şekilde takılmayan
aksesuarların kullanılması sebebiyle
oluşabilecek arızaların giderilmesinden doğan
masrafların sorumluluğuPEUGEOT tarafından
kabul edilmeyecektir.

11 8
Arıza durumunda
Sağ sütun sigortaları
► Kapağı açınız.Müdahaleden sonra kapağı çok dikkatli bir
biçimde tekrar kapatınız.

Sol konsol sigortaları
► Vidaları çıkarınız ve sigortalara erişmek için muhafazayı eğiniz.

Sigortalar A (amper)İşlev
12 7,5Sağ kısa far
13 7,5Sol kısa far
32 7,5Yolcu bölmesi aydınlatması (+ akü)
34 7,5Minibüs yolcu bölmesi aydınlatması - Flaşörler
36 10Ses sistemi - Klima kumandaları - Alarm - Takograf - Akü kesme bilgisayarı - Ek ısıtma programlayıcı (+
akü)
37 7,5Fren lambaları anahtarı - Üçüncü fren lambası - Gösterge paneli (+ anahtar)
38 20Merkezi kapı kilitleme (+ akü)
42 5ABS sensörü ve bilgisayarı - ASR sensörü - DSC sensörü - Fren lambaları anahtarı
43 20Ön cam sileceği motoru (+ anahtar)
47 20Sürücü tarafı elektrikli cam motoru
48 20Yolcu tarafı elektrikli cam motoru
