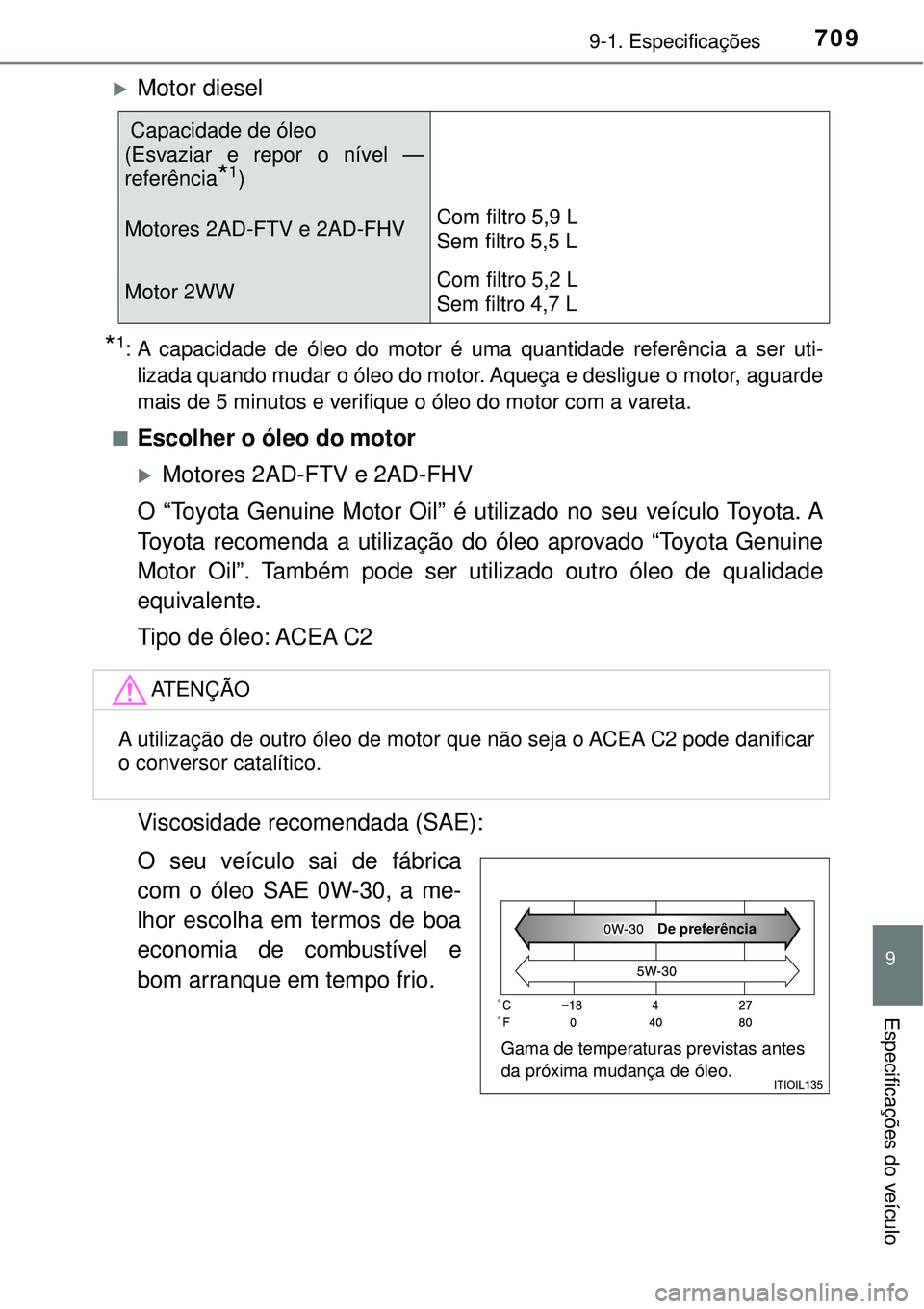

7099-1. Especificações
9
Especificações do veículo
Motor diesel
*1: A capacidade de óleo do motor é uma quantidade referência a ser uti-
lizada quando mudar o óleo do motor. Aqueça e desligue o motor, aguarde
mais de 5 minutos e verifique o óleo do motor com a vareta.
n
Escolher o óleo do motor
Motores 2AD-FTV e 2AD-FHV
O “Toyota Genuine Motor Oil” é utilizado no seu veículo Toyota. A
Toyota recomenda a utilização do óleo aprovado “Toyota Genuine
Motor Oil”. Também pode ser utilizado outro óleo de qualidade
equivalente.
Tipo de óleo: ACEA C2
Viscosidade recomendada (SAE):
O seu veículo sai de fábrica
com o óleo SAE 0W-30, a me-
lhor escolha em termos de boa
economia de combustível e
bom arranque em tempo frio.
Capacidade de óleo
(Esvaziar e repor o nível —
referência
*1)
Motores 2AD-FTV e 2AD-FHVCom filtro 5,9 L
Sem filtro 5,5 L
Motor 2WWCom filtro 5,2 L
Sem filtro 4,7 L
ATENÇÃO
A utilização de outro óleo de motor que não seja o ACEA C2 pode danificar
o conversor catalítico.
De preferência
Gama de temperaturas previstas antes
da próxima mudança de óleo.

7109-1. Especificações
Viscosidade do óleo (0W-30 é aqui explicado como um exemplo):
• O 0W em 0W-30 indica a característica do óleo, que permite o
arranque do motor em tempo frio. Óleos com um valor inferior
antes do W permitem um arranque mais fácil do motor em tempo
frio.
• O valor 30 em 0W-30 indica a viscosidade do óleo quando se
encontra a elevada temperatura. Um óleo com viscosidade
superior (um com um valor mais elevado) pode ser mais ade-
quado se a viatura for sujeita a altas velocidades, ou a condições
extremas de carga.
Motor 2WW
O “Toyota Genuine Motor Oil” é utilizado no seu veículo Toyota. A
Toyota recomenda a utilização do óleo aprovado “Toyota Genuine
Motor Oil”. Também pode ser utilizado outro óleo de qualidade
equivalente.
A Toyota recomenda a utilização do óleo aprovado “Toyota Genu-
ine Motor Oil 5W-30 Premium Fuel Economy for 2WW engine”.
Óleos alternativos:
A informação sobre óleos alternativos aprovados pode ser obtida
através de qualquer concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer outro profissional igualmente qualifi-
cado e equipado. Utilizar um óleo de motor que não seja o
aprovado “Toyota Genuine Motor Oil 5W-30 Premium Fuel Eco-
nomy for 2WW engine”, ou qualquer outro óleo aprovado pode
danificar o motor.
Se o óleo aprovado não estiver disponível, é permitido acrescentar
até 1L óleo com o ACEA C3. Apenas são permitidas as viscosi-
dades de óleo 0W-30, 5W-30. 0W-40 ou 5W-40.
ATENÇÃO
nTPara prevenir danos no motor
lUtilizar um óleo de motor que não seja o aprovado “Toyota Genuine Motor
Oil 5W-30 Premium Fuel Economy for 2WW engine”, ou qualquer outro
óleo aprovado pode danificar o motor.
lSe os óleos aprovados não estiverem disponíveis, é permitido acrescen-
tar até 1L dos seguintes óleos: ACEA C3. Confirme se a viscosidade do
óleo é SAE 0W-40, 0W-30, 5W-40 ou 5W-30. Outros tipos de viscosi-
dades podem danificar o motor.

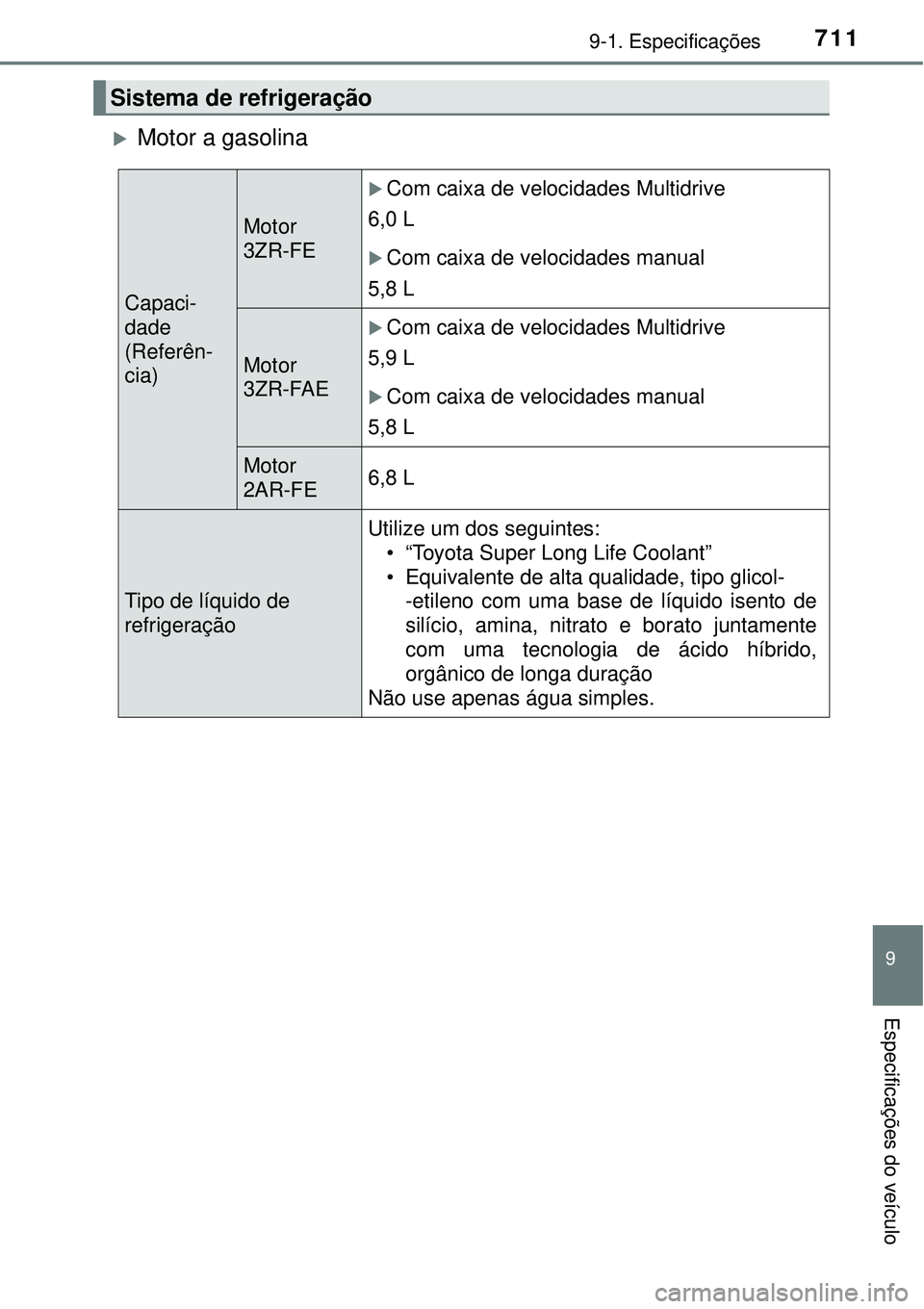

7119-1. Especificações
9
Especificações do veículo
Motor a gasolina
Sistema de refrigeração
Capaci-
dade
(Referên-
cia)
Motor
3ZR-FE
Com caixa de velocidades Multidrive
6,0 L
Com caixa de velocidades manual
5,8 L
Motor
3ZR-FAE
Com caixa de velocidades Multidrive
5,9 L
Com caixa de velocidades manual
5,8 L
Motor
2AR-FE6,8 L
Tipo de líquido de
refrigeração
Utilize um dos seguintes:
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-
-etileno com uma base de líquido isento de
silício, amina, nitrato e borato juntamente
com uma tecnologia de ácido híbrido,
orgânico de longa duração
Não use apenas água simples.

7129-1. Especificações
Diesel engine
Capacidade
(Referência)
Motores 2AD-FTV e 2AD-FHV
Sem aquecimento elétrico:
6,9 L
Com aquecimento elétrico:
7,3 L
Motor 2WW
Sem aquecimento elétrico:
7,0 L
Com aquecimento elétrico:
7,3 L
Tipo de líquido de
refrigeração
Motores 2AD-FTV e 2AD-FHV
Utilize um dos seguintes:
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-
etileno com uma base de líquido isento de
silício, amina, nitrato e borato juntamente
com uma tecnologia de ácido híbrido,
orgânico de longa duração
Não use apenas água simples.
Motor 2WW
Para motores 2WW: “Toyota Super Long Life
Coolant” ou equivalente de alta qualidade tipo
glicol-etileno com uma base de refrigerante
sem silício, amina, nitrato e borato juntamente
com uma tecnologia de ácido orgânico híbrido
de longa duração. O “Toyota Super Long Life
Coolant” é previamente misturado com 50%
de líquido de refrigeração e 50% de água
desionizada.
Não use apenas água simples.
Contacte qualquer concessionário Toyota auto-
rizado, reparador Toyota autorizado ou qualquer
outro profissional igualmente qualificado e equi-
pado, sobre a utilização de qualquer outro
líquido de refrigeração aprovado de qualidade
equivalente.

7139-1. Especificações
9
Especificações do veículoO seu Toyota sai de fábrica atestado com óleo “Toyota Genuine Differential
Gear Oil”.
Use o óleo “Toyota Genuine Differential Gear Oil” aprovado pela Toyota ou
um óleo de qualidade equivalente que satisfaça as especificações acima.
Para mais detalhes contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou outro profissional igualmente qualificado e equipado.
Sistema de ignição (apenas motor a gasolina)
Velas de ignição
MarcaMotores 3ZR-FE e 3ZR-FAE
DENSO SC20HR11, SC16HR11
Motor 2AR-FE
DENSO SK16HR11
Folga1,1 mm
ATENÇÃO
nVelas de ignição com ponta de irídio
Utilize apenas velas de ignição com ponta de irídio. Não ajuste a folga.
Sistema elétrico
Bateria
Leitura específica a
20C:
1.250 ou superior
Intensidade da corrente de
carga
Carga rápida
Carga lenta15 A máx.
5 A máx.
Diferencial traseiro (Modelos 4WD)
Capacidade de óleo 0,5 L
Tipo e viscosidade do óleoToyota Genuine Differential gear oil LT
75W-85 GL-5 ou equivalente

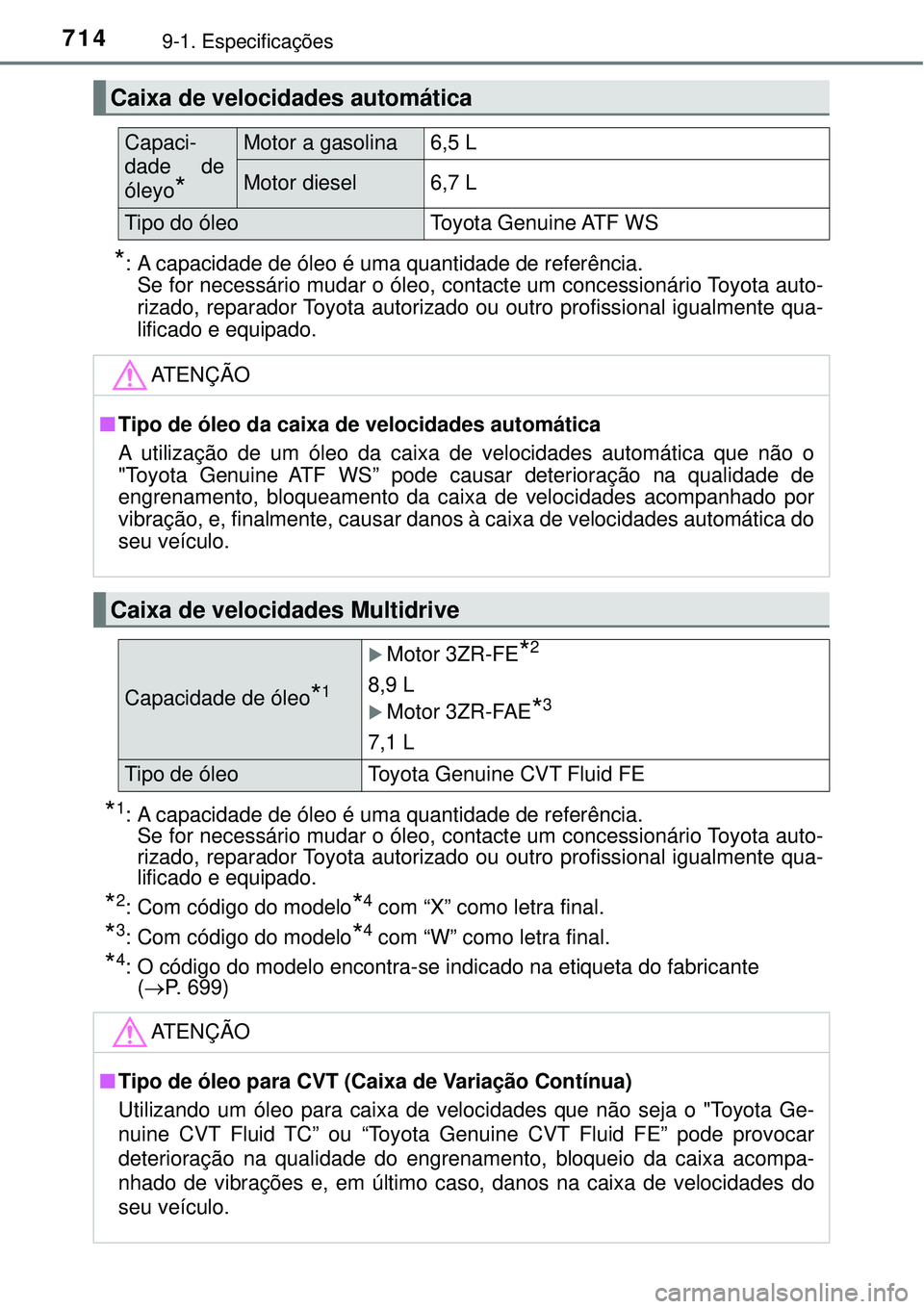

7149-1. Especificações
*: A capacidade de óleo é uma quantidade de referência.
Se for necessário mudar o óleo, contacte um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou outro profissional igualmente qua-
lificado e equipado.
*1: A capacidade de óleo é uma quantidade de referência.
Se for necessário mudar o óleo, contacte um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou outro profissional igualmente qua-
lificado e equipado.
*2: Com código do modelo*4 com “X” como letra final.
*3: Com código do modelo*4 com “W” como letra final.
*4: O código do modelo encontra-se indicado na etiqueta do fabricante
(P. 699)
Caixa de velocidades automática
Capaci-
dade de
óleyo
*
Motor a gasolina6,5 L
Motor diesel6,7 L
Tipo do óleoToyota Genuine ATF WS
ATENÇÃO
nTipo de óleo da caixa de velocidades automática
A utilização de um óleo da caixa de velocidades automática que não o
"Toyota Genuine ATF WS” pode causar deterioração na qualidade de
engrenamento, bloqueamento da caixa de velocidades acompanhado por
vibração, e, finalmente, causar danos à caixa de velocidades automática do
seu veículo.
Caixa de velocidades Multidrive
Capacidade de óleo*1
Motor 3ZR-FE*2
8,9 L
Motor 3ZR-FAE*3
7,1 L
Tipo de óleo Toyota Genuine CVT Fluid FE
ATENÇÃO
nTipo de óleo para CVT (Caixa de Variação Contínua)
Utilizando um óleo para caixa de velocidades que não seja o "Toyota Ge-
nuine CVT Fluid TC” ou “Toyota Genuine CVT Fluid FE” pode provocar
deterioração na qualidade do engrenamento, bloqueio da caixa acompa-
nhado de vibrações e, em último caso, danos na caixa de velocidades do
seu veículo.

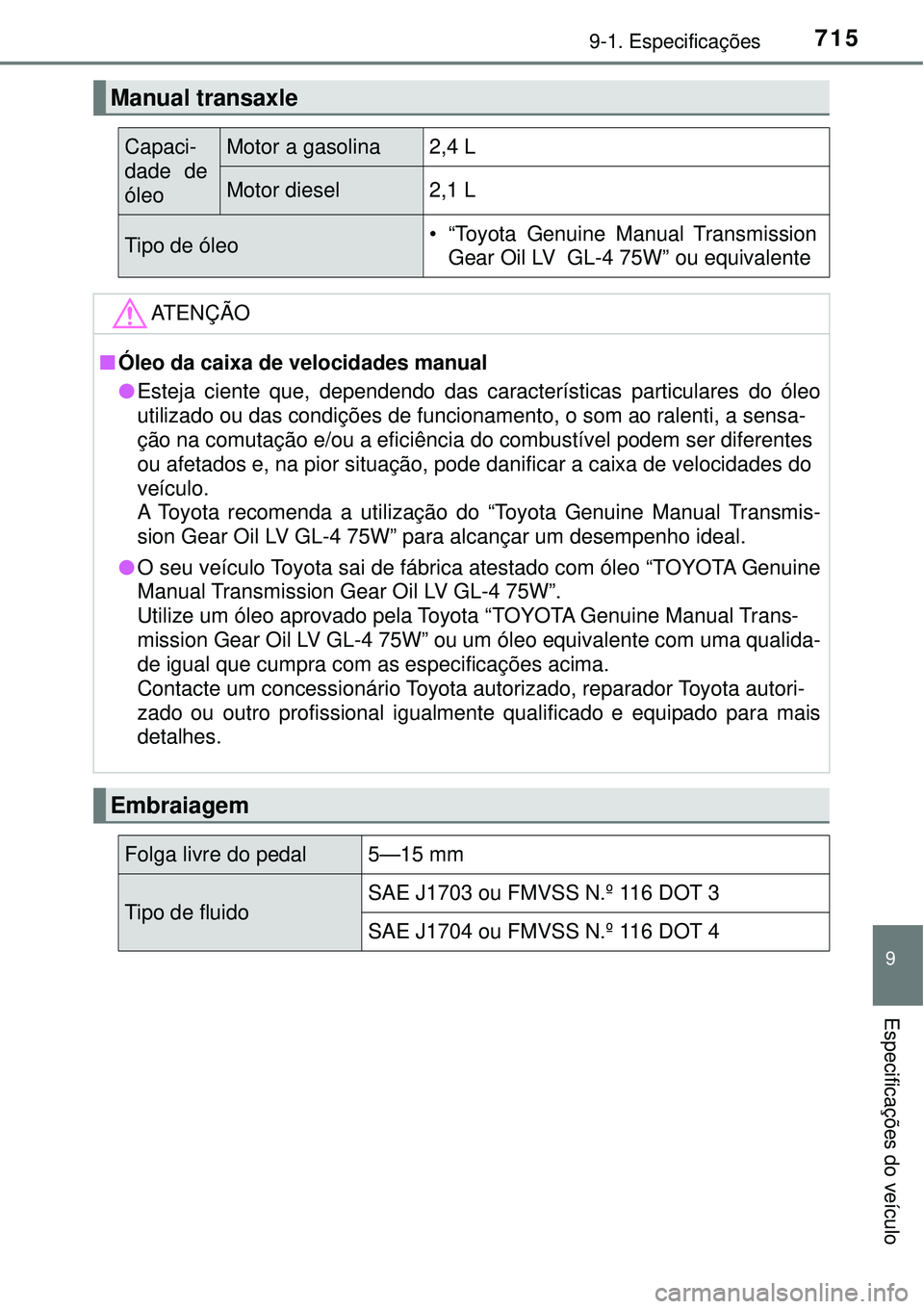

7159-1. Especificações
9
Especificações do veículo
Manual transaxle
Capaci-
dade de
óleoMotor a gasolina2,4 L
Motor diesel2,1 L
Tipo de óleo• “Toyota Genuine Manual Transmission
Gear Oil LV GL-4 75W” ou equivalente
ATENÇÃO
nÓleo da caixa de velocidades manual
lEsteja ciente que, dependendo das características particulares do óleo
utilizado ou das condições de funcionamento, o som ao ralenti, a sensa-
ção na comutação e/ou a eficiência do combustível podem ser diferentes
ou afetados e, na pior situação, pode danificar a caixa de velocidades do
veículo.
A Toyota recomenda a utilização do “Toyota Genuine Manual Transmis-
sion Gear Oil LV GL-4 75W” para alcançar um desempenho ideal.
lO seu veículo Toyota sai de fábrica atestado com óleo “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W”.
Utilize um óleo aprovado pela Toyota “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” ou um óleo equivalente com uma qualida-
de igual que cumpra com as especificações acima.
Contacte um concessionário Toyota autorizado, reparador Toyota autori-
zado ou outro profissional igualmente qualificado e equipado para mais
detalhes.
Embraiagem
Folga livre do pedal5—15 mm
Tipo de fluidoSAE J1703 ou FMVSS N.º 116 DOT 3
SAE J1704 ou FMVSS N.º 116 DOT 4

7169-1. Especificações
O seu Toyota sai de fábrica atestado com óleo “Toyota Genuine Differential
Gear Oil”.
Use o óleo “Toyota Genuine Differential Gear Oil” aprovado pela Toyota ou
um óleo de qualidade equivalente que satisfaça as especificações acima.
Para mais detalhes contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou outro profissional igualmente qualificado e equipado.
*1: Folga mínima do pedal quando pressionado com uma força de 490 N (50
kgf, 110 lbf) com o motor em funcionamento.
*2:Curso da alavanca do travão de estacionamento quando puxado com uma,
força de 200 N (20,4 kgf, 45 lbf)
Caixa de transferência (Modelos 4WD)
Capacidade de óleo0,45 L
Tipo e viscosidade do
óleoToyota Genuine Differential gear oil LT
75W-85 GL-5 ou equivalente
Travões
Folga do pedal*1
Left-hand
drive vehicles94 mm Min.
Right-hand
drive vehicles87 mm Min.
Folga livre do pedal1—6 mm
Curso da alavanca do travão de
estacionamento
*26—8 estalidos
Tipo de fluidoSAE J1703 ou FMVSS No. 116 DOT 3
SAE J1704 ou FMVSS No. 116 DOT 4
Direção
Folga livreInferior a 30 mm

7179-1. Especificações
9
Especificações do veículo
Tipo A e B
*: A pressão dos pneus varia dependendo do país; verifique a etiqueta com
as informações sobre pneus para confirmar qual é a pressão dos pneus
recomendada para o seu veículo. (P. 579)
Tipo C
Tipo D
Pneus e jantes
Medida do pneu225/65R17 102H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
Tipo A*:
À frente: 220 kPa (2.2 kgf/cm² ou bar, 32 psi)
Atrás: 220 kPa (2.2 kgf/cm² ou bar, 32 psi)
Tipo B*:
À frente: 240 kPa (2.4 kgf/cm² ou bar, 35 psi)
Atrás: 240 kPa (2.4 kgf/cm² ou bar, 35 psi)
Medida da jante 17 x 6 1/2J (jante de aço)
17 x 7J (jante de alumínio)
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu235/55R18 100H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
À frente: 220 kPa (2.2 kgf/cm² ou bar, 32 psi)
Atrás: 220 kPa (2.2 kgf/cm² ou bar, 32 psi)
Medida da jante 18  7 1/2J
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu225/60R18 100H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
À frente: 210 kPa (2.1 kgf/cm² ou bar, 30 psi)
Atrás: 210 kPa (2.1 kgf/cm² ou bar, 30 psi)
Medida da jante 18  7 1/2J
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)

7189-1. Especificações
Pneu de reserva compacto (se equipado)
nQuando rebocar um atrelado
Adicione 20.0 kPa (0.2 kgf/cm2 ou bar, 3 psi) à pressão recomendada do
pneu e conduza a velocidades inferiores a 100 km/h.
Medida do pneuT165/80D17 104M
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
420 kPa (4.2 kgf/cm2 ou bar, 60 psi )
Medida da jante 17  4T
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
