489 4-3. Samostalno održavanje
4
Održavanje i briga
nAko je baterija u ključu prazna
Mogli bi se pojaviti sljedeći simptomi.
lSustav ulaska i pokretanja bez ključa (ovisno o opremi) i daljinsko zaklju-
čavanje neće ispravno raditi.
lPodručje djelovanja će se smanjiti.
nKoristite sljedeće vrste litijevih baterija
Vozila bez sustava ulaska i pokretanja bez ključa: CR2016
Vozila sa sustavom ulaska i pokretanja bez ključa: CR1632
lBaterije se mogu kupiti kod bilo kojeg ovlaštenog prodavača ili servisera
Toyote ili drugog odgovarajuće osposobljenog i opremljenog servisera, u
<0047005800fc00440051004c0050004400030048004f0048004e00570055004c00fe0051004c0050000300580055004800ff0044004d004c005000440003004c004f004c0003005800030047005800fc00440051004c005000440003004900520057005200
4a0055004400490056004e0052005000030052005300550048>mom.
lZamijenite samo jednakom ili ekvivalentnom baterijom koju vam preporu-
či bilo koji ovlašteni prodavač ili serviser Toyote ili drugi odgovarajuće os-
posobljeni i opremljeni serviser.
lZamijenjenu bateriju zbrinite sukladno lokalnim propisima.

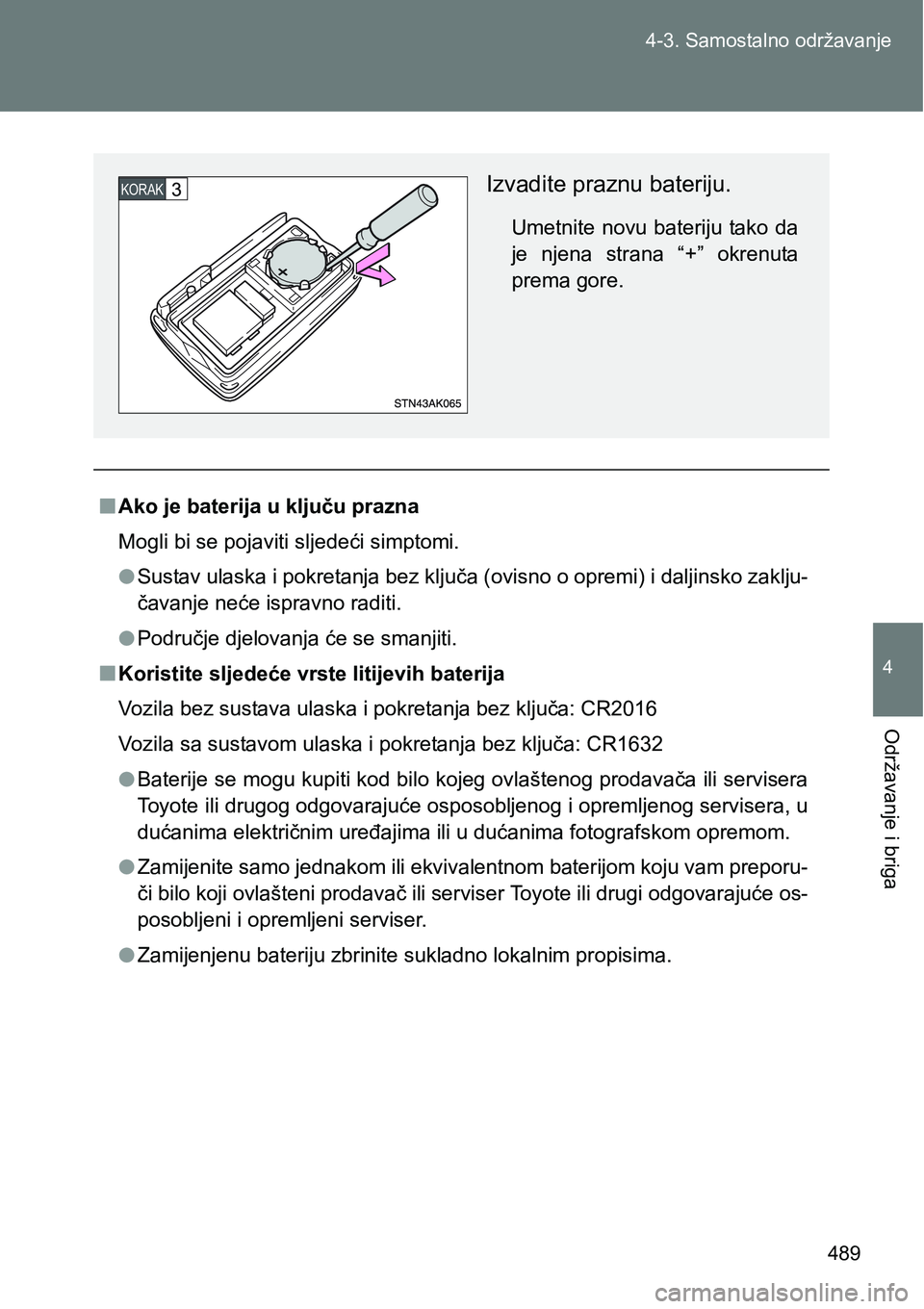

Izvadite praznu bateriju.
Umetnite novu bateriju tako da
je njena strana “+” okrenuta
prema gore.
KORAK

490 4-3. Samostalno održavanje

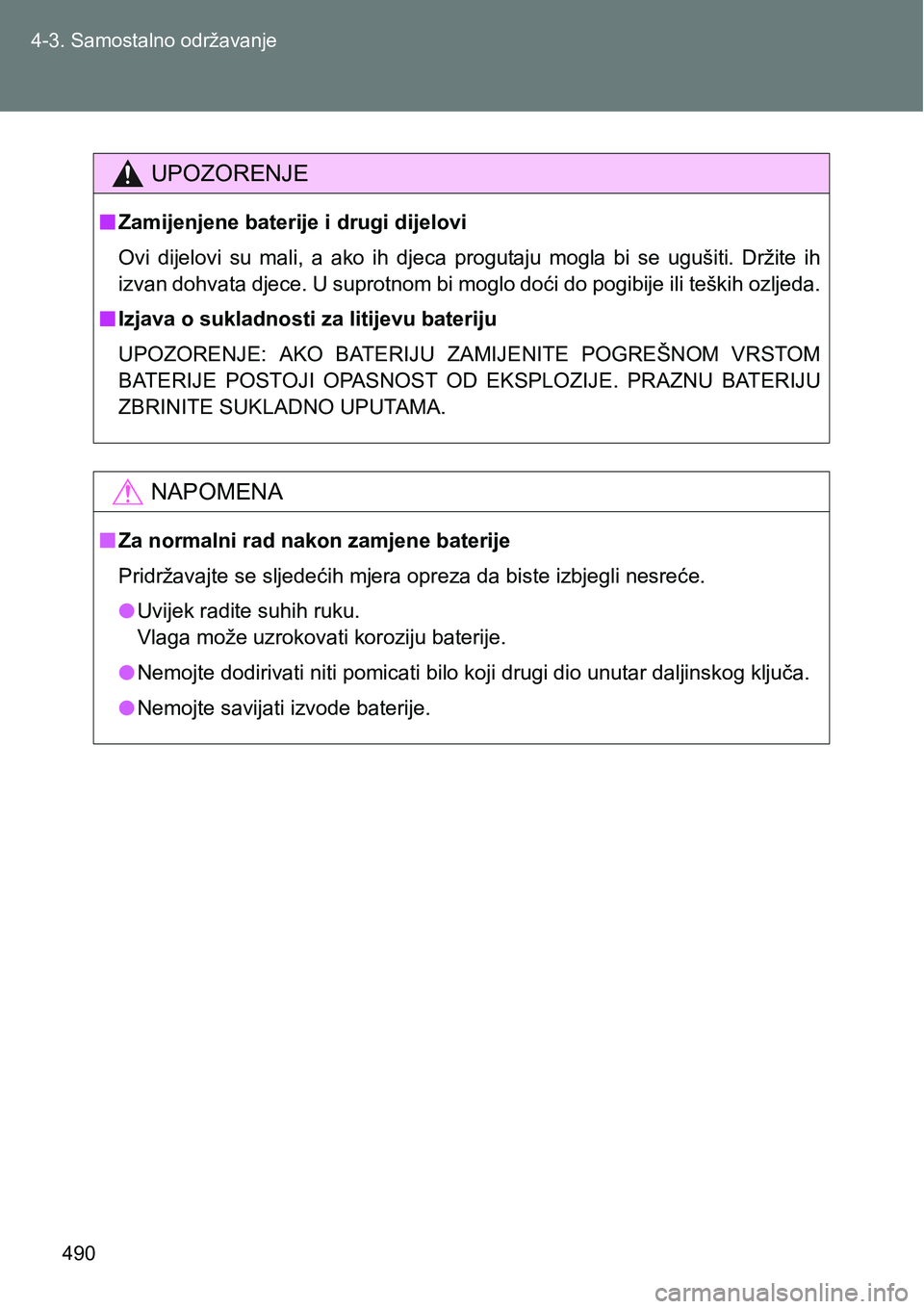

UPOZORENJE
nZamijenjene baterije i drugi dijelovi
Ovi dijelovi su mali, a ako ih djeca progutaju mogla bi se ugušiti. Držite ih
izvan dohvata djece. U suprotnom bi moglo doći do pogibije ili teških ozljeda.
nIzjava o sukladnosti za litijevu bateriju
UPOZORENJE: AKO BATERIJU ZAMIJENITE POGREŠNOM VRSTOM
BATERIJE POSTOJI OPASNOST OD EKSPLOZIJE. PRAZNU BATERIJU
ZBRINITE SUKLADNO UPUTAMA.
NAPOMENA
nZa normalni rad nakon zamjene baterije
Pridržavajte se sljedećih mjera opreza da biste izbjegli nesreće.
lUvijek radite suhih ruku.
Vlaga može uzrokovati koroziju baterije.
lNemojte dodirivati niti pomicati bilo koji drugi dio unutar daljinskog ključa.
lNemojte savijati izvode baterije.

491
4-3. Samostalno održavanje
4
Održavanje i briga

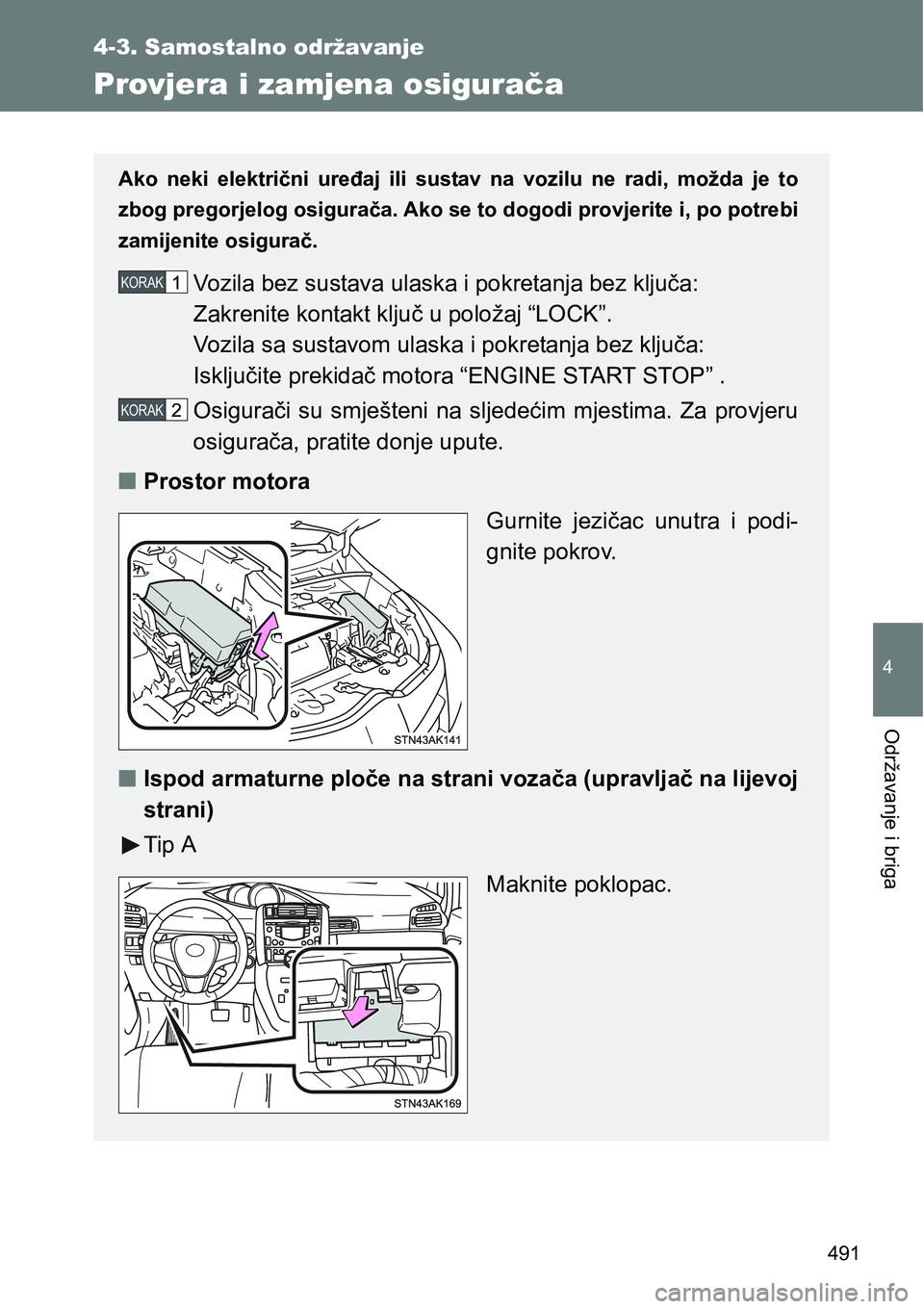

Provjera i zamjena osigurača
Ako neki električni uređaj ili sustav na vozilu ne radi, možda je to
zbog pregorjelog osigurača. Ako se to dogodi provjerite i, po potrebi
zamijenite osigurač.
Vozila bez sustava ulaska i pokretanja bez ključa:
Zakrenite kontakt ključ u položaj “LOCK”.
Vozila sa sustavom ulaska i pokretanja bez ključa:
Isključite prekidač motora “ENGINE START STOP” .
Osigurači su smješteni na sljedećim mjestima. Za provjeru
osigurača, pratite donje upute.
nProstor motora
Gurnite jezičac unutra i podi-
gnite pokrov.
nIspod armaturne ploče na strani vozača (upravljač na lijevoj
strani)
Tip A
Maknite poklopac.KORAK
KORAK

492 4-3. Samostalno održavanje
Tip B

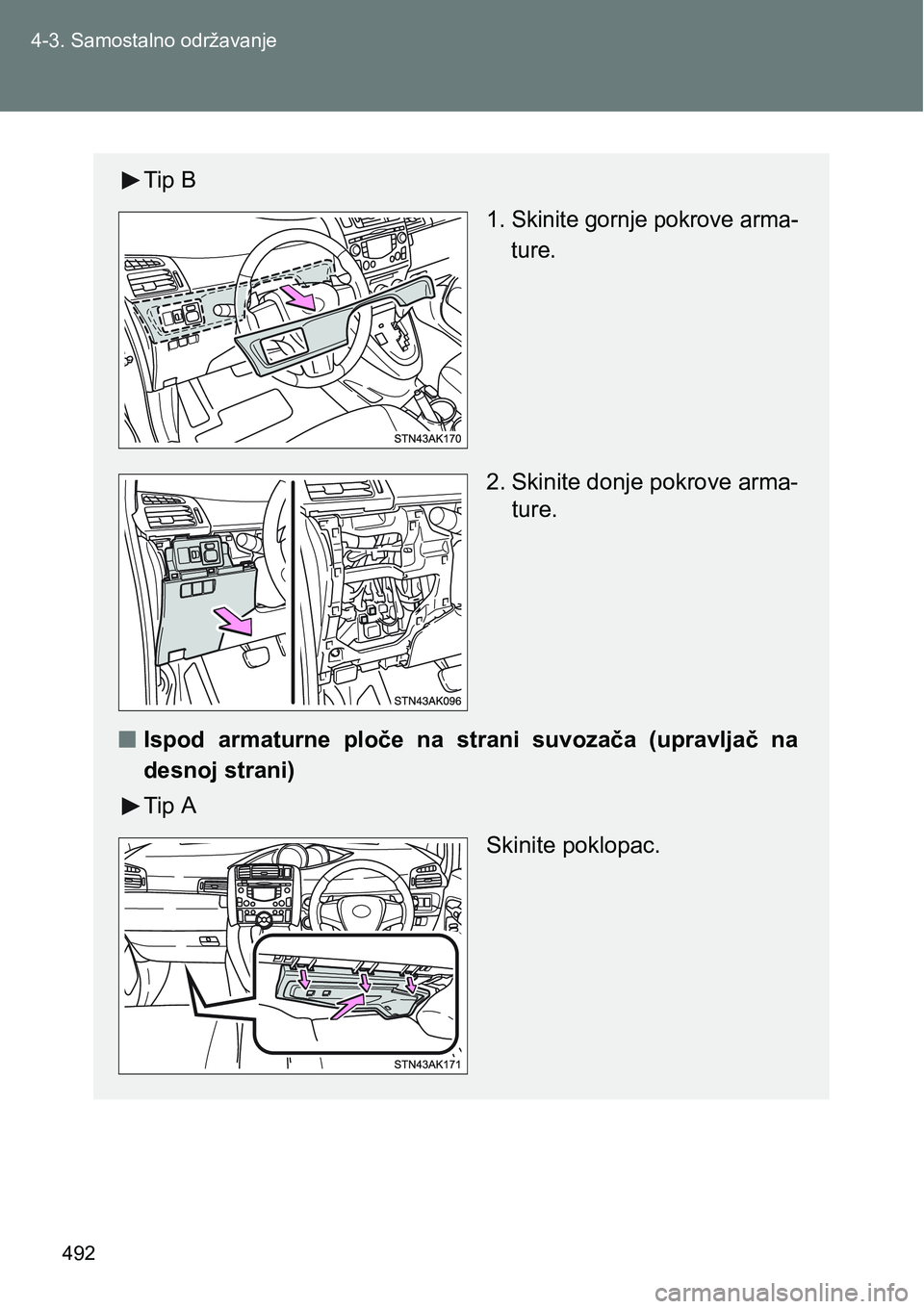

1. Skinite gornje pokrove arma-
ture.
2. Skinite donje pokrove arma-
ture.
nIspod armaturne ploče na strani suvozača (upravljač na
desnoj strani)
Tip A
Skinite poklopac.

493 4-3. Samostalno održavanje
4
Održavanje i briga

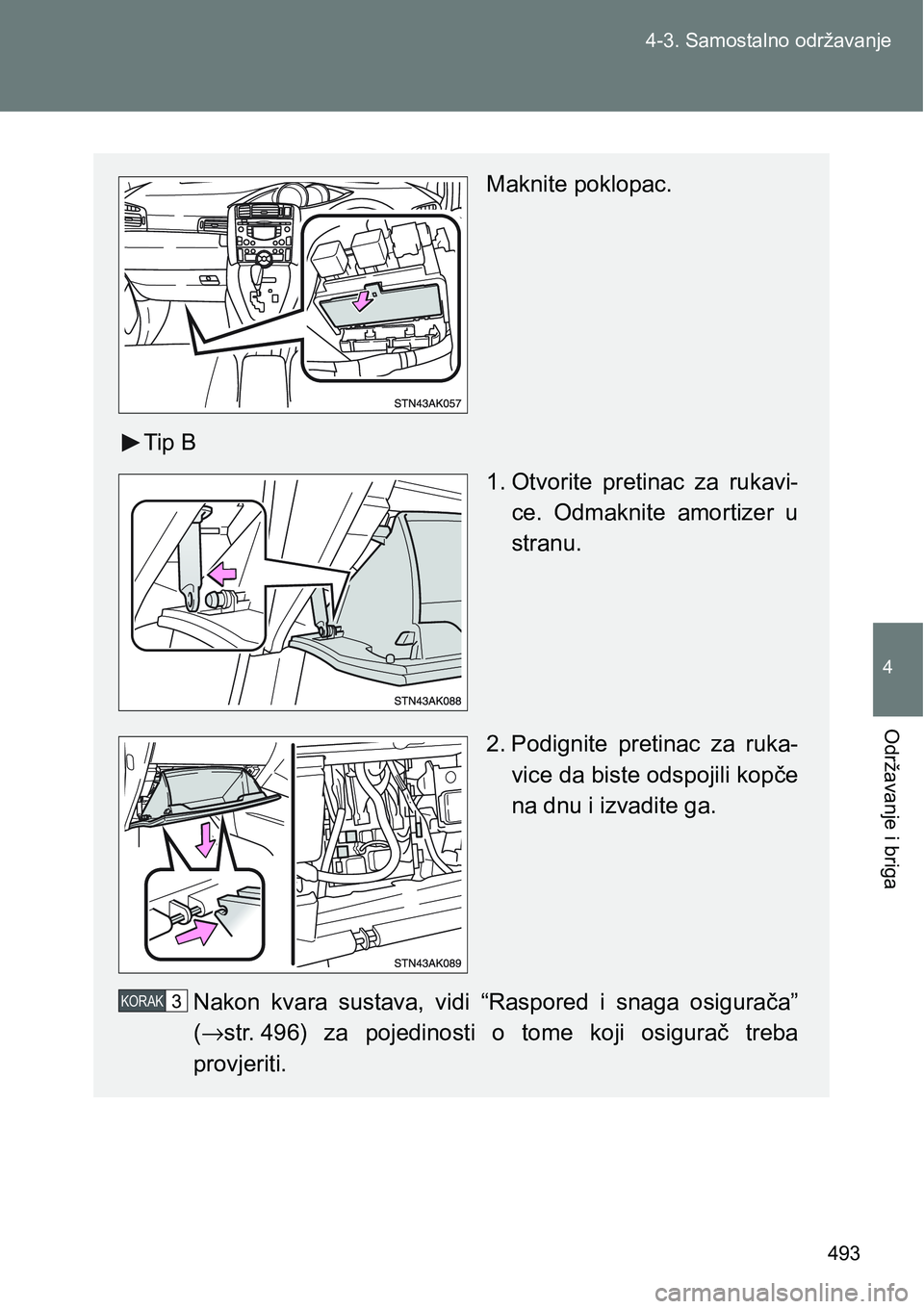

Maknite poklopac.
Tip B
1. Otvorite pretinac za rukavi-
ce. Odmaknite amortizer u
stranu.
2. Podignite pretinac za ruka-
vice da biste odspojili kopče
na dnu i izvadite ga.
Nakon kvara sustava, vidi “Raspored i snaga osigurača”
(→str. 496) za pojedinosti o tome koji osigurač treba
provjeriti.
KORAK

494 4-3. Samostalno održavanje

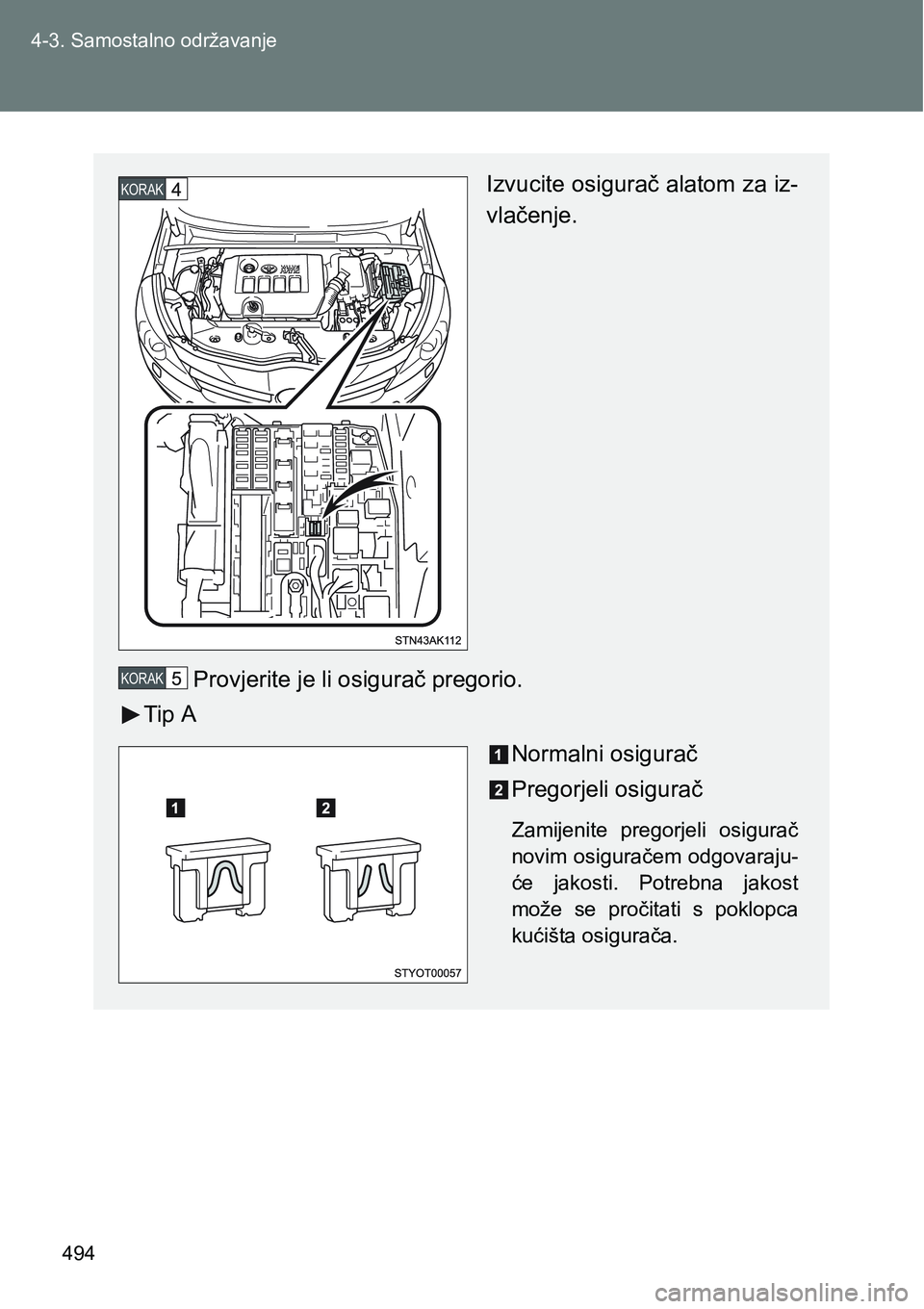

Izvucite osigurač alatom za iz-
vlačenje.
Provjerite je li osigurač pregorio.
Tip A
Normalni osigurač
Pregorjeli osigurač
Zamijenite pregorjeli osigurač
novim osiguračem odgovaraju-
će jakosti. Potrebna jakost
može se pročitati s poklopca
kućišta osigurača.
KORAK
KORAK

495 4-3. Samostalno održavanje
4
Održavanje i briga

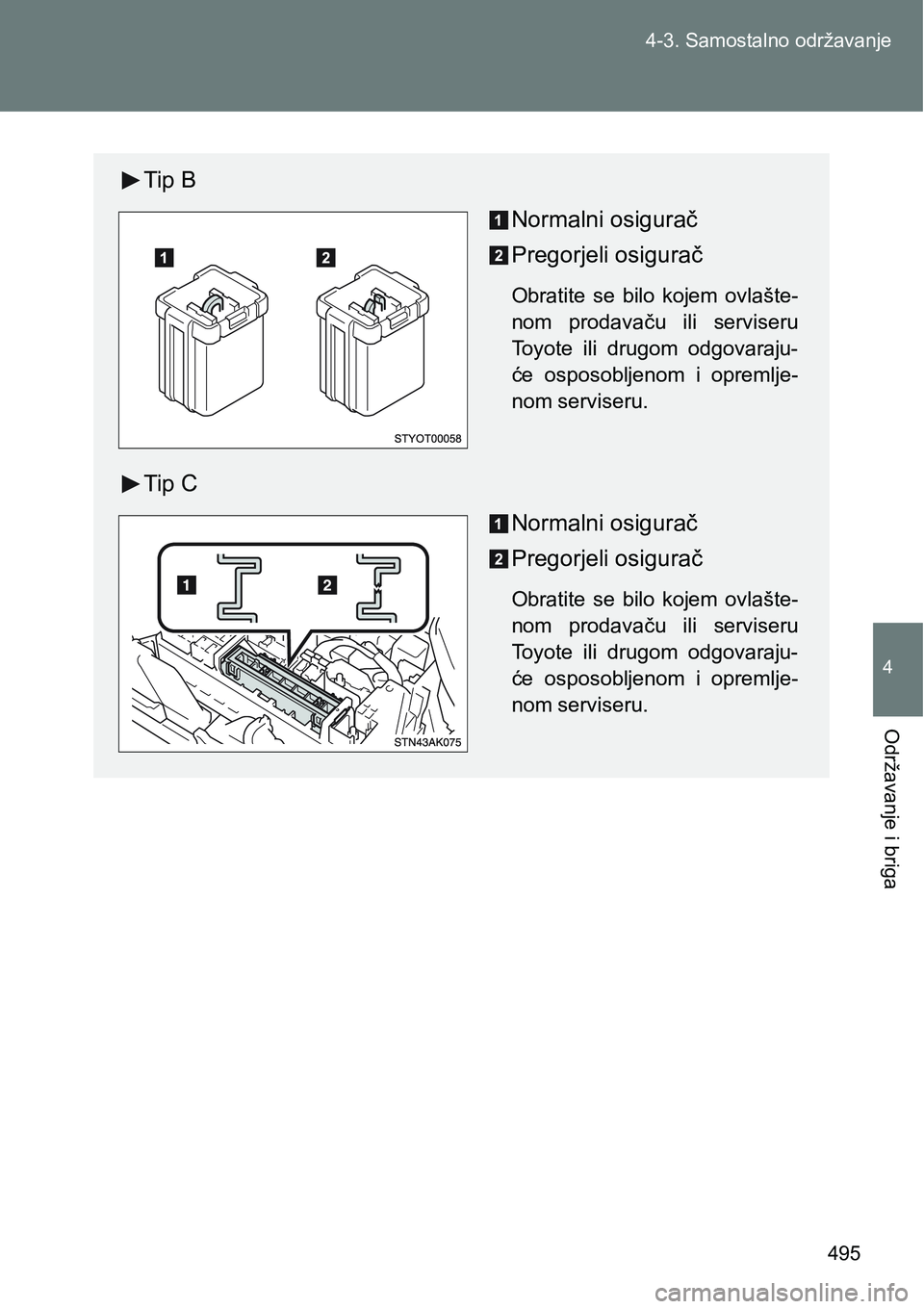

Tip B
Normalni osigurač
Pregorjeli osigurač
Obratite se bilo kojem ovlašte-
nom prodavaču ili serviseru
Toyote ili drugom odgovaraju-
će osposobljenom i opremlje-
nom serviseru.
Tip C
Normalni osigurač
Pregorjeli osigurač
Obratite se bilo kojem ovlašte-
nom prodavaču ili serviseru
Toyote ili drugom odgovaraju-
će osposobljenom i opremlje-
nom serviseru.

496 4-3. Samostalno održavanje

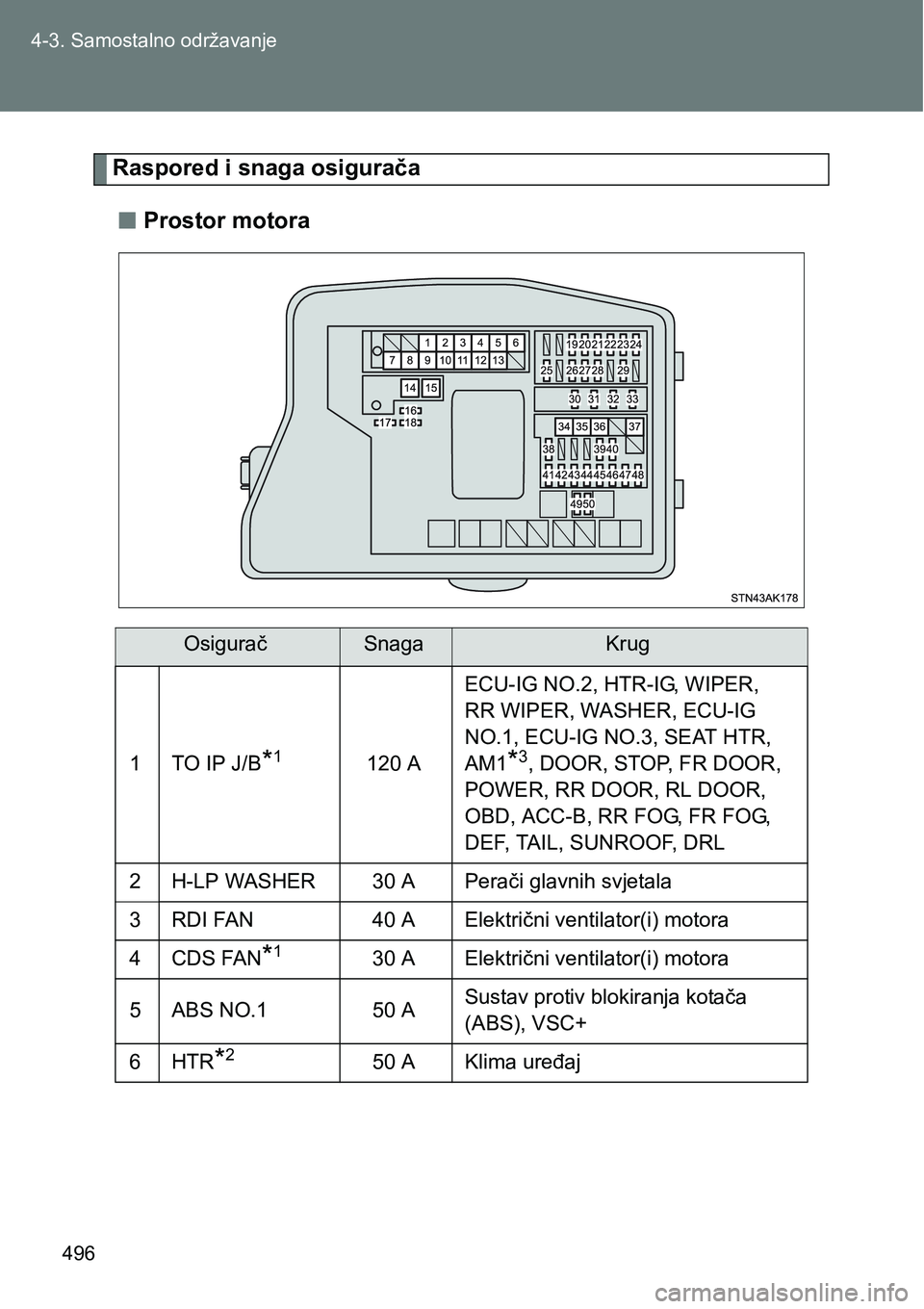

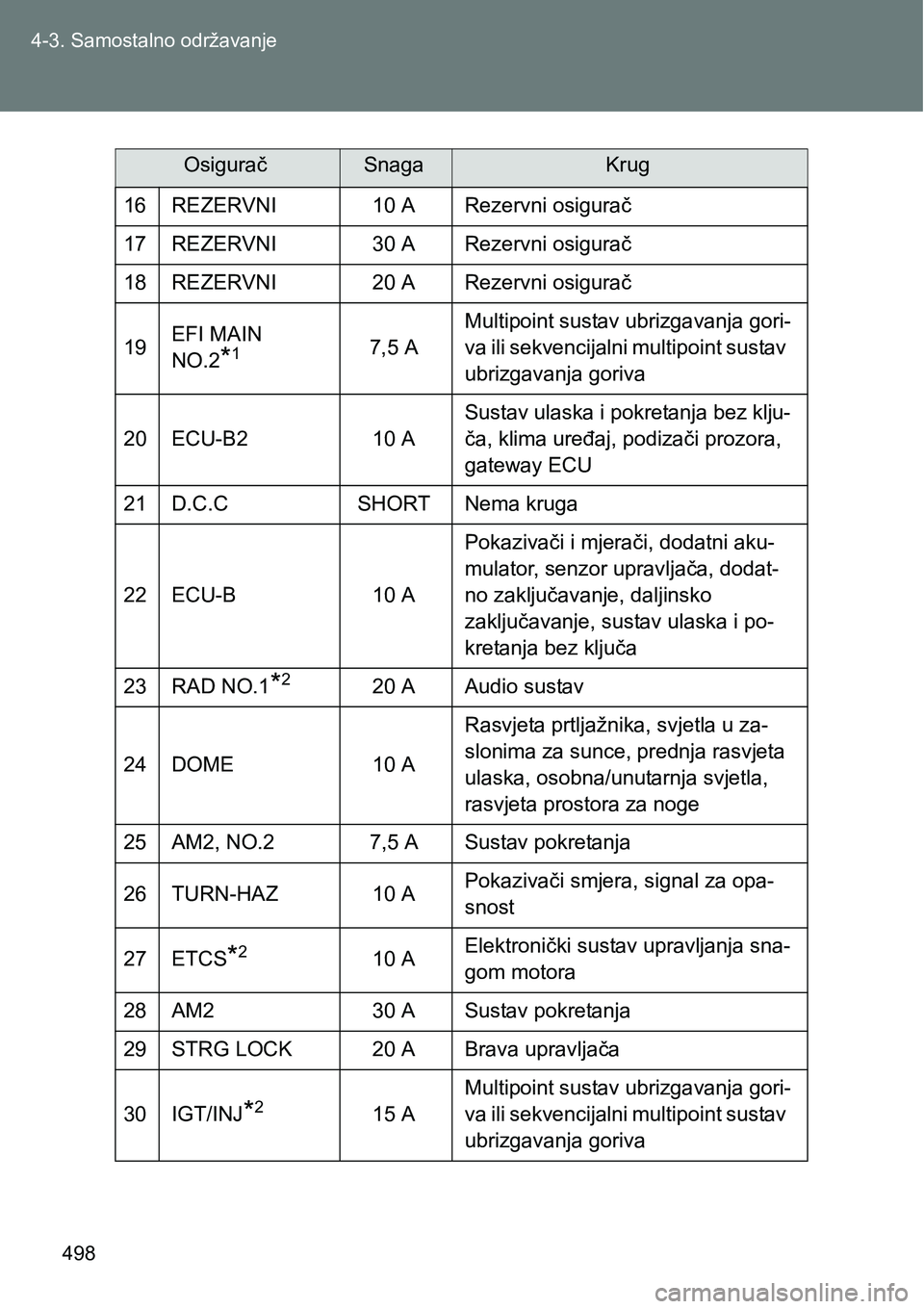

Raspored i snaga osigurača
nProstor motora
OsiguračSnagaKrug
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP WASHER30 A Perači glavnih svjetala
3RDI FAN40 A Električni ventilator(i) motora
4CDS FAN*130 A Električni ventilator(i) motora
5 ABS NO.1 50 ASustav protiv blokiranja kotača
(ABS), VSC+
6HTR
*250 A Klima uređaj

497 4-3. Samostalno održavanje
4
Održavanje i briga

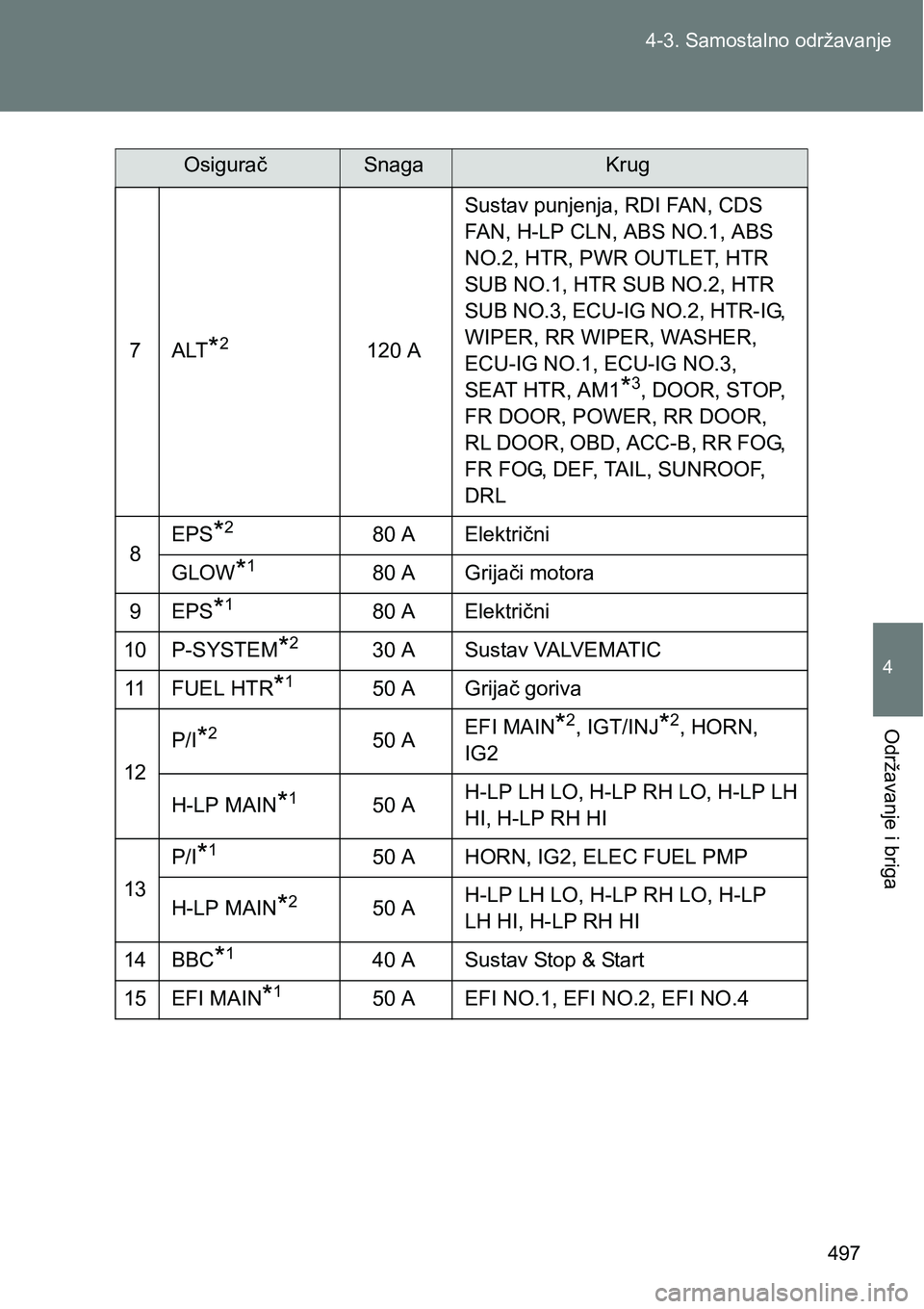

7ALT*2120 ASustav punjenja, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8EPS
*280 A Električni
GLOW
*180 A Grijači motora
9EPS
*180 A Električni
10 P-SYSTEM
*230 A Sustav VALVEMATIC
11 F U E L H T R
*150 A Grijač goriva
12P/I
*250 AEFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Sustav Stop & Start
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
OsiguračSnagaKrug

498 4-3. Samostalno održavanje
16 REZERVNI 10 A Rezervni osigurač
17 REZERVNI 30 A Rezervni osigurač
18 REZERVNI 20 A Rezervni osigurač
19EFI MAIN
NO.2
*17,5 AMultipoint sustav ubrizgavanja gori-
va ili sekvencijalni multipoint sustav
ubrizgavanja goriva
20 ECU-B2 10 ASustav ulaska i pokretanja bez klju-
ča, klima uređaj, podizači prozora,
gateway ECU
21 D.C.C SHORT Nema kruga
22 ECU-B 10 APokazivači i mjerači, dodatni aku-
mulator, senzor upravljača, dodat-
no zaključavanje, daljinsko
zaključavanje, sustav ulaska i po-
kretanja bez ključa
23 RAD NO.1
*220 A Audio sustav
24 DOME 10 ARasvjeta prtljažnika, svjetla u za-
slonima za sunce, prednja rasvjeta
ulaska, osobna/unutarnja svjetla,
rasvjeta prostora za noge
25 AM2, NO.2 7,5 A Sustav pokretanja
26 TURN-HAZ 10 APokazivači smjera, signal za opa-
snost
27 ETCS
*210 AElektronički sustav upravljanja sna-
gom motora
28 AM2 30 A Sustav pokretanja
29 STRG LOCK 20 A Brava upravljača
30 IGT/INJ
*215 AMultipoint sustav ubrizgavanja gori-
va ili sekvencijalni multipoint sustav
ubrizgavanja goriva
OsiguračSnagaKrug
