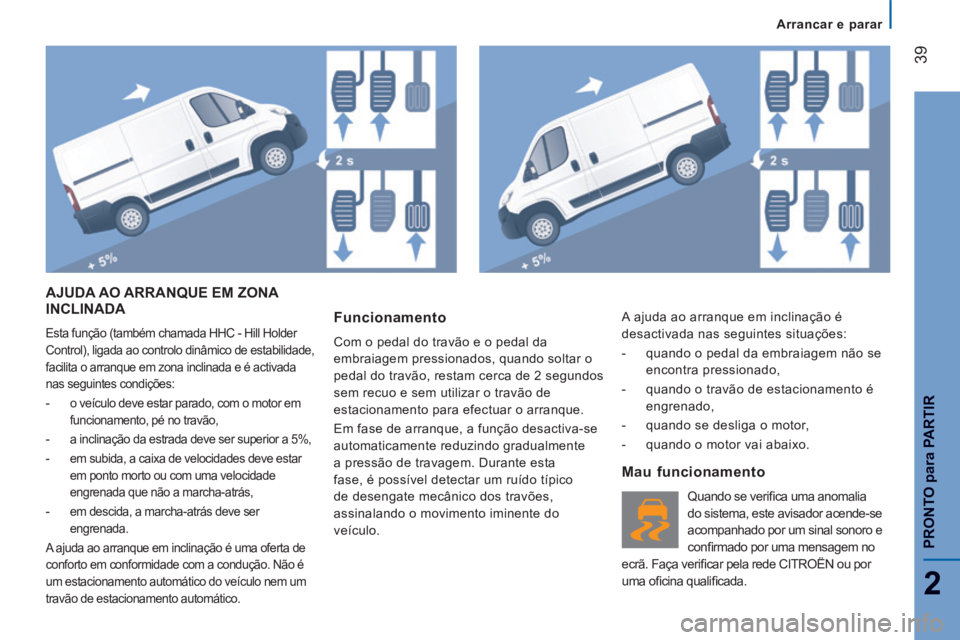

Page 41 of 248
Arrancar e parar
39
2
PRONTO
para
PARTIR
JUMPER-PAPIER_PT_CHAP02_PRET A PARTIR_ED01-2014
AJUDA AO ARRANQUE EM ZONA INCLINADA
Esta função (também chamada HHC - Hill Holder
Control), ligada ao controlo dinâmico de estabilidade,
facilita o arranque em zona inclinada e é activada
nas seguintes condições:
- o veículo deve estar parado, com o motor em
funcionamento, pé no travão,
- a inclinação da estrada deve ser superior a 5%,
- em subida, a caixa de velocidades deve estar em ponto morto ou com uma velocidade
engrenada que não a marcha-atrás,
- em descida, a marcha-atrás deve ser
engrenada.
A ajuda ao arranque em inclinação é uma oferta de
conforto em conformidade com a condução. Não é
um estacionamento automático do veículo nem um
travão de estacionamento automático.
Funcionamento
Com o pedal do travão e o pedal da
embraiagem pressionados, quando soltar o
pedal do travão, restam cerca de 2 segundos
sem recuo e sem utilizar o travão de
estacionamento para efectuar o arranque.
Em fase de arranque, a função desactiva-se
automaticamente reduzindo gradualmente
a pressão de travagem. Durante esta
fase, é possível detectar um ruído típico
de desengate mecânico dos travões,
assinalando o movimento iminente do
veículo.
Mau funcionamento
Quando se verifi ca uma anomalia
do sistema, este avisador acende-se
acompanhado por um sinal sonoro e
confi rmado por uma mensagem no
ecrã. Faça verifi car pela rede CITROËN ou por
uma ofi cina qualifi cada. A ajuda ao arranque em inclinação é
desactivada nas seguintes situações:
- quando o pedal da embraiagem não se encontra pressionado,
- quando o travão de estacionamento é engrenado,
- quando se desliga o motor,
- quando o motor vai abaixo.

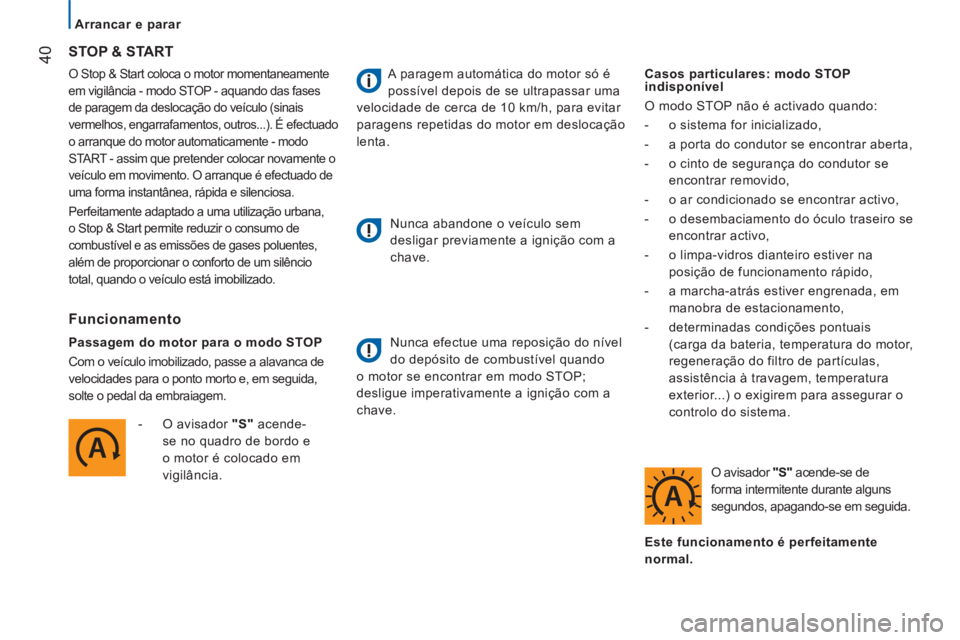

Page 42 of 248
Arrancar e parar
40
JUMPER-PAPIER_PT_CHAP02_PRET A PARTIR_ED01-2014
O Stop & Start coloca o motor momentaneamente
em vigilância - modo STOP - aquando das fases
de paragem da deslocação do veículo (sinais
vermelhos, engarrafamentos, outros...). É efectuado
o arranque do motor automaticamente - modo
START - assim que pretender colocar novamente o
veículo em movimento. O arranque é efectuado de
uma forma instantânea, rápida e silenciosa.
Perfeitamente adaptado a uma utilização urbana,
o Stop & Start permite reduzir o consumo de
combustível e as emissões de gases poluentes,
além de proporcionar o conforto de um silêncio
total, quando o veículo está imobilizado.
STOP & START
Funcionamento
Passagem do motor para o modo STOP
Com o veículo imobilizado, passe a alavanca de
velocidades para o ponto morto e, em seguida,
solte o pedal da embraiagem. - O avisador "S" acende-se no quadro de bordo e
o motor é colocado em
vigilância. A paragem automática do motor só é
possível depois de se ultrapassar uma
velocidade de cerca de 10 km/h, para evitar
paragens repetidas do motor em deslocação
lenta.
Nunca abandone o veículo sem
desligar previamente a ignição com a
chave.
Nunca efectue uma reposição do nível
do depósito de combustível quando
o motor se encontrar em modo STOP;
desligue imperativamente a ignição com a
chave. Casos particulares: modo STOP
indisponível
O modo STOP não é activado quando:
- o sistema for inicializado,
- a porta do condutor se encontrar aberta,
- o cinto de segurança do condutor se
encontrar removido,
- o ar condicionado se encontrar activo,
- o desembaciamento do óculo traseiro se encontrar activo,
- o limpa-vidros dianteiro estiver na posição de funcionamento rápido,
- a marcha-atrás estiver engrenada, em manobra de estacionamento,
- determinadas condições pontuais (carga da bateria, temperatura do motor,
regeneração do filtro de partículas,
assistência à travagem, temperatura
exterior...) o exigirem para assegurar o
controlo do sistema.
O avisador "S" acende-se de
forma intermitente durante alguns
segundos, apagando-se em seguida.
Este funcionamento é perfeitamente
normal.
Page 43 of 248
Arrancar e parar
41
2
PRONTO
para
PARTIR
JUMPER-PAPIER_PT_CHAP02_PRET A PARTIR_ED01-2014
Passagem para o modo START do motor - O avisador "S" apaga-se e o novo arranque do motor é
efectuado.
Se, após um novo arranque automático
no modo START, o condutor não realizar
qualquer acção no veículo nos 3 minutos
seguintes, o sistema desliga definitivamente
o motor. O novo arraque do motor só é
possível com a chave da ignição. Casos particulares: accionamento
automático do modo START
O modo START é accionado
automaticamente quando:
- o veículo estiver com as rodas livres
numa zona inclinada,
- o limpa-vidros dianteiro estiver na posição de funcionamento rápido,
- o ar condicionado estiver activado,
- o motor estiver desligado há aproximadamente 3 minutos com o
Stop & Start,
- determinadas condições pontuais (carga da bateria, temperatura do motor,
assistência à travagem, regulação do ar
condicionado...) o exigirem para assegurar
o controlo do sistema ou do veículo.
Neste caso, é apresentada uma mensagem
no ecrã do quadro de bordo, acompanhada
pelo avisador "S" , que se acende de forma
intermitente durante alguns segundos,
apagando-se em seguida.
Utilização correcta
Com uma caixa de velocidades manual
em modo STOP, em caso de passagem
de uma velocidade sem ter desembraiado
completamente, o arranque do motor pode
ocorrer.
Um avisador acende-se ou uma mensagem
aparece no quadro de bordo para indicar
que deve premir totalmente o pedal da
embraiagem para garantir o arranque.
Com o motor desligado no modo STOP,
se o condutor remover o cinto de
segurança e abrir uma porta dianteira,
só é possível voltar a ligar o motor com
a chave da ignição. É emitido um sinal
sonoro, acompanhado pelo acendimento
intermitente do avisador "S" e, consoante
o equipamento, é apresentada uma
mensagem.
Este funcionamento é perfeitamente
normal.
Com a velocidade engrenada, o arranque
automático do motor é permitido apenas
ao pressionar com força o pedal da
embraiagem.

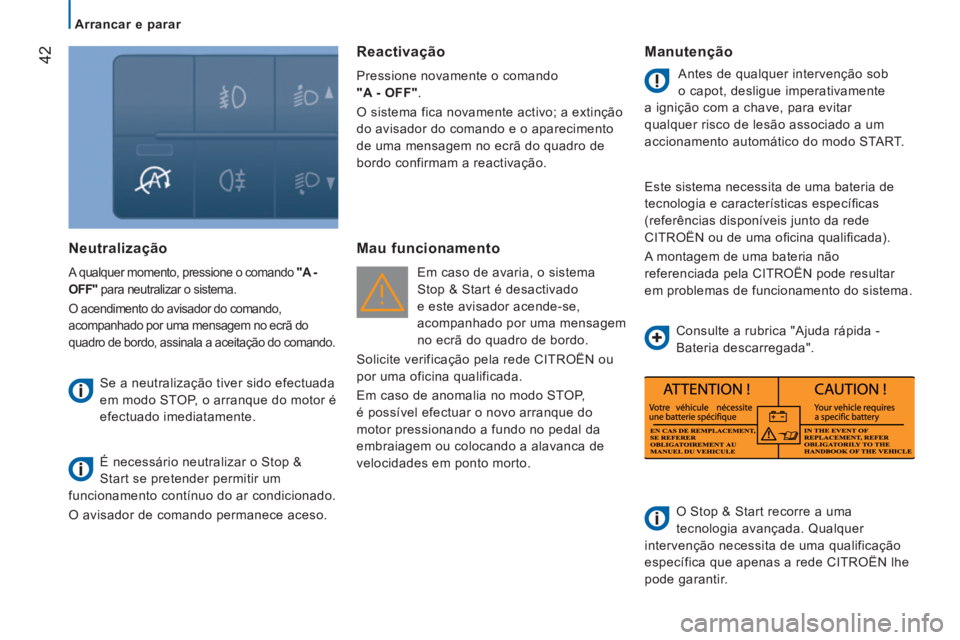

Page 44 of 248
Arrancar e parar
42
JUMPER-PAPIER_PT_CHAP02_PRET A PARTIR_ED01-2014
Neutralização
A qualquer momento, pressione o comando "A -
OFF" para neutralizar o sistema.
O acendimento do avisador do comando,
acompanhado por uma mensagem no ecrã do
quadro de bordo, assinala a aceitação do comando.
Se a neutralização tiver sido efectuada
em modo STOP, o arranque do motor é
efectuado imediatamente.
É necessário neutralizar o Stop &
Start se pretender permitir um
funcionamento contínuo do ar condicionado.
O avisador de comando permanece aceso.
Reactivação
Pressione novamente o comando
"A - OFF" .
O sistema fica novamente activo; a extinção
do avisador do comando e o aparecimento
de uma mensagem no ecrã do quadro de
bordo confirmam a reactivação.
Mau funcionamento
Em caso de avaria, o sistema
Stop & Start é desactivado
e este avisador acende-se,
acompanhado por uma mensagem
no ecrã do quadro de bordo.
Solicite verificação pela rede CITROËN ou
por uma oficina qualificada.
Em caso de anomalia no modo STOP,
é possível efectuar o novo arranque do
motor pressionando a fundo no pedal da
embraiagem ou colocando a alavanca de
velocidades em ponto morto.
Manutenção
Antes de qualquer intervenção sob
o capot, desligue imperativamente
a ignição com a chave, para evitar
qualquer risco de lesão associado a um
accionamento automático do modo START.
Este sistema necessita de uma bateria de
tecnologia e características específi cas
(referências disponíveis junto da rede
CITROËN ou de uma ofi cina qualifi cada).
A montagem de uma bateria não
referenciada pela CITROËN pode resultar
em problemas de funcionamento do sistema.
O Stop & Start recorre a uma
tecnologia avançada. Qualquer
intervenção necessita de uma qualificação
específica que apenas a rede CITROËN lhe
pode garantir. Consulte a rubrica "Ajuda rápida -
Bateria descarregada".

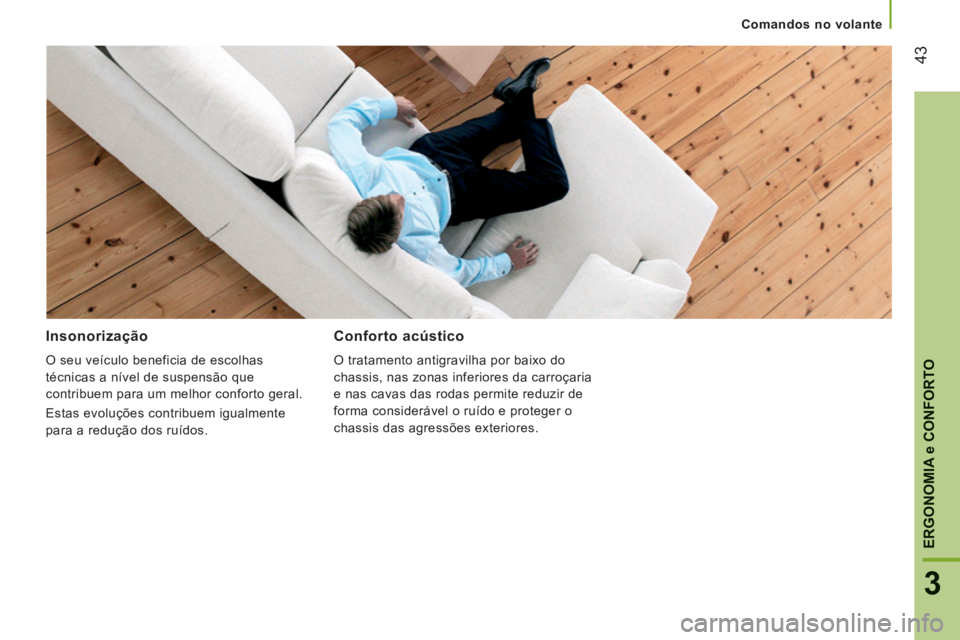

Page 45 of 248
43
3
ERGONOMIA
e CONFORTO
Comandos no volante
JUMPER-PAPIER_PT_CHAP03_ERGO ET CONFORT_ED01-2014
Insonorização
O seu veículo beneficia de escolhas
técnicas a nível de suspensão que
contribuem para um melhor conforto geral.
Estas evoluções contribuem igualmente
para a redução dos ruídos.
Conforto acústico
O tratamento antigravilha por baixo do
chassis, nas zonas inferiores da carroçaria
e nas cavas das rodas permite reduzir de
forma considerável o ruído e proteger o
chassis das agressões exteriores.

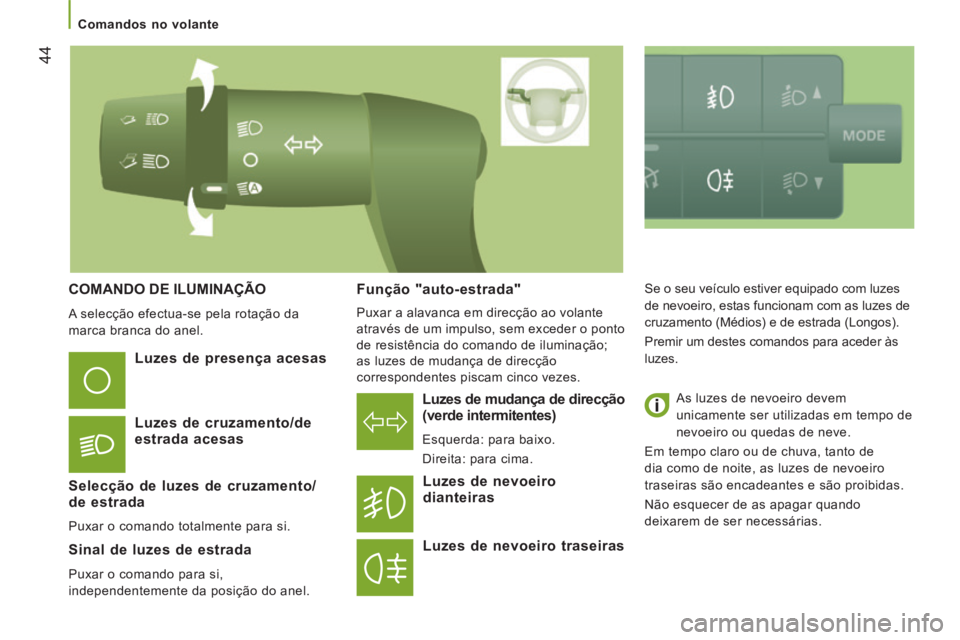

Page 46 of 248
44
Comandos no volante
JUMPER-PAPIER_PT_CHAP03_ERGO ET CONFORT_ED01-2014
COMANDO DE ILUMINAÇÃO
A selecção efectua-se pela rotação da
marca branca do anel.
Luzes de mudança de direcção (verde intermitentes)
Esquerda: para baixo.
Direita: para cima.
Luzes de presença acesas
Luzes de cruzamento/de estrada acesas
Selecção de luzes de cruzamento/de estrada
Puxar o comando totalmente para si.
Sinal de luzes de estrada
Puxar o comando para si,
independentemente da posição do anel.
Luzes de nevoeiro dianteiras
Luzes de nevoeiro traseiras
Se o seu veículo estiver equipado com luzes
de nevoeiro, estas funcionam com as luzes de
cruzamento (Médios) e de estrada (Longos).
Premir um destes comandos para aceder às
luzes. As luzes de nevoeiro devem
unicamente ser utilizadas em tempo de
nevoeiro ou quedas de neve.
Em tempo claro ou de chuva, tanto de
dia como de noite, as luzes de nevoeiro
traseiras são encadeantes e são proibidas.
Não esquecer de as apagar quando
deixarem de ser necessárias. Função "auto-estrada"
Puxar a alavanca em direcção ao volante
através de um impulso, sem exceder o ponto
de resistência do comando de iluminação;
as luzes de mudança de direcção
correspondentes piscam cinco vezes.

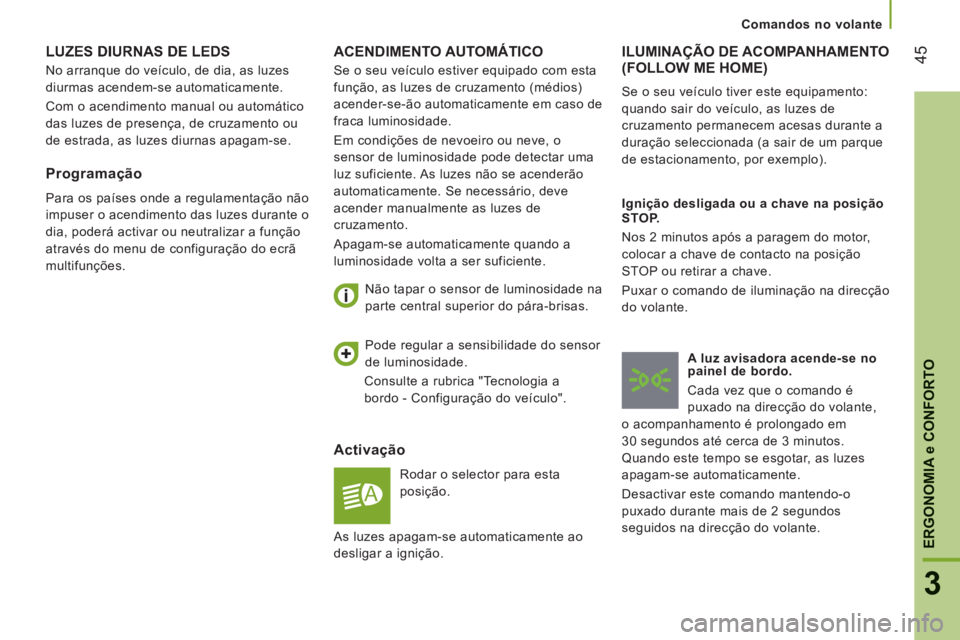

Page 47 of 248
45
3
ERGONOMIA
e CONFORTO
Comandos no volante
JUMPER-PAPIER_PT_CHAP03_ERGO ET CONFORT_ED01-2014
ACENDIMENTO AUTOMÁTICO
Activação
Rodar o selector para esta
posição.
Não tapar o sensor de luminosidade na
parte central superior do pára-brisas.
ILUMINAÇÃO DE ACOMPANHAMENTO (FOLLOW ME HOME)
Ignição desligada ou a chave na posição
STOP.
Nos 2 minutos após a paragem do motor,
colocar a chave de contacto na posição
STOP ou retirar a chave.
Puxar o comando de iluminação na direcção
do volante.
A luz avisadora acende-se no
painel de bordo.
Cada vez que o comando é
puxado na direcção do volante,
o acompanhamento é prolongado em
30 segundos até cerca de 3 minutos.
Quando este tempo se esgotar, as luzes
apagam-se automaticamente.
Desactivar este comando mantendo-o
puxado durante mais de 2 segundos
seguidos na direcção do volante. Se o seu veículo tiver este equipamento:
quando sair do veículo, as luzes de
cruzamento permanecem acesas durante a
duração seleccionada (a sair de um parque
de estacionamento, por exemplo).
Pode regular a sensibilidade do sensor
de luminosidade.
Consulte a rubrica "Tecnologia a
bordo - Configuração do veículo".
Se o seu veículo estiver equipado com esta
função, as luzes de cruzamento (médios)
acender-se-ão automaticamente em caso de
fraca luminosidade.
Em condições de nevoeiro ou neve, o
sensor de luminosidade pode detectar uma
luz suficiente. As luzes não se acenderão
automaticamente. Se necessário, deve
acender manualmente as luzes de
cruzamento.
Apagam-se automaticamente quando a
luminosidade volta a ser suficiente.
LUZES DIURNAS DE LEDS
No arranque do veículo, de dia, as luzes
diurmas acendem-se automaticamente.
Com o acendimento manual ou automático
das luzes de presença, de cruzamento ou
de estrada, as luzes diurnas apagam-se.
Programação
Para os países onde a regulamentação não
impuser o acendimento das luzes durante o
dia, poderá activar ou neutralizar a função
através do menu de configuração do ecrã
multifunções.
As luzes apagam-se automaticamente ao
desligar a ignição.

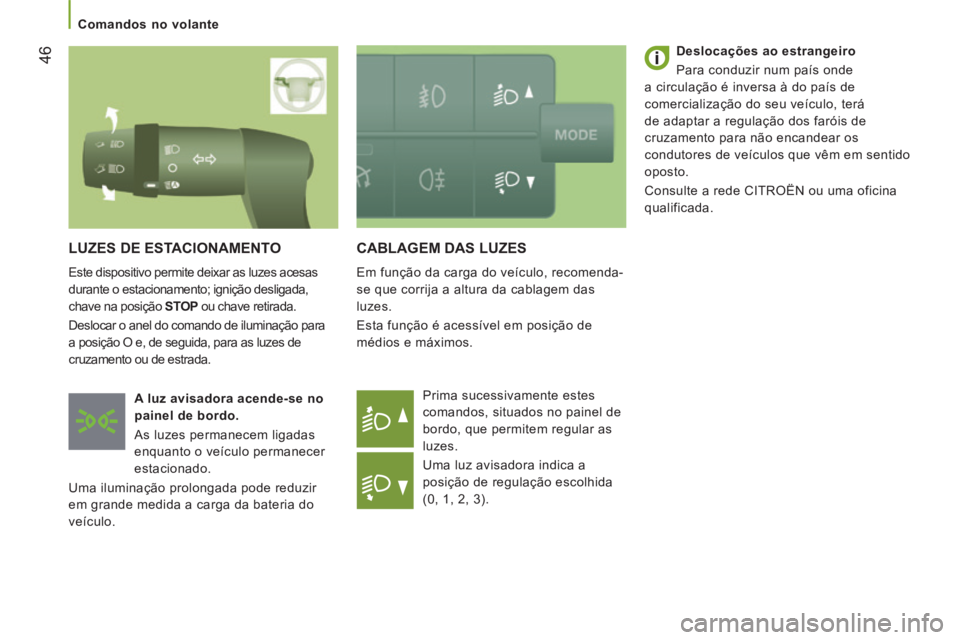

Page 48 of 248
46
Comandos no volante
JUMPER-PAPIER_PT_CHAP03_ERGO ET CONFORT_ED01-2014
CABLAGEM DAS LUZES
Em função da carga do veículo, recomenda-
se que corrija a altura da cablagem das
luzes.
Esta função é acessível em posição de
médios e máximos. Prima sucessivamente estes
comandos, situados no painel de
bordo, que permitem regular as
luzes.
Uma luz avisadora indica a
posição de regulação escolhida
(0, 1, 2, 3).
LUZES DE ESTACIONAMENTO
Este dispositivo permite deixar as luzes acesas
durante o estacionamento; ignição desligada,
chave na posição STOP ou chave retirada.
Deslocar o anel do comando de iluminação para
a posição O e, de seguida, para as luzes de
cruzamento ou de estrada.
A luz avisadora acende-se no
painel de bordo.
As luzes permanecem ligadas
enquanto o veículo permanecer
estacionado.
Uma iluminação prolongada pode reduzir
em grande medida a carga da bateria do
veículo. Deslocações ao estrangeiro
Para conduzir num país onde
a circulação é inversa à do país de
comercialização do seu veículo, terá
de adaptar a regulação dos faróis de
cruzamento para não encandear os
condutores de veículos que vêm em sentido
oposto.
Consulte a rede CITROËN ou uma oficina
qualificada.

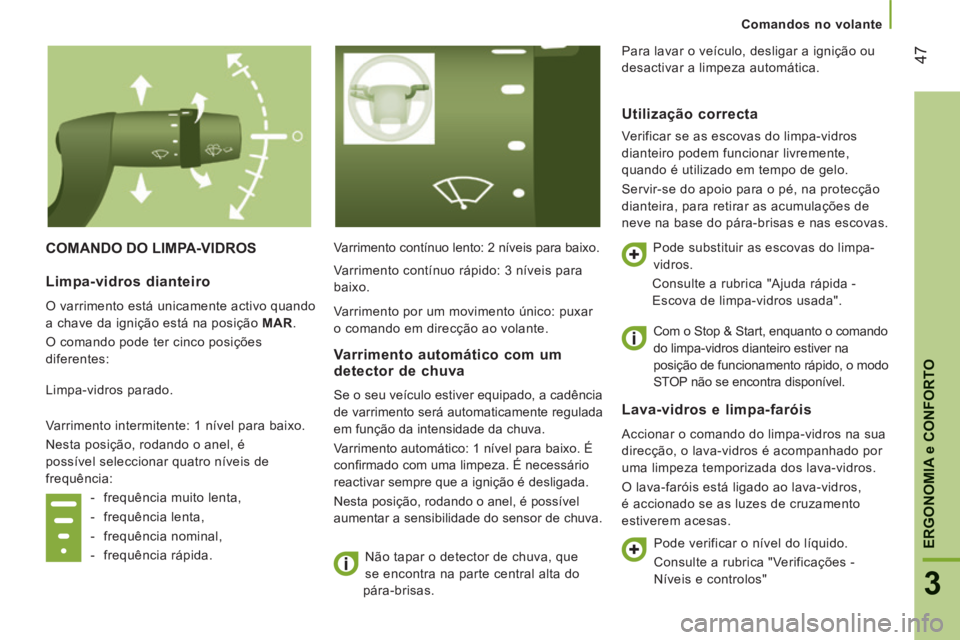

Page 49 of 248
47
3
ERGONOMIA
e CONFORTO
Comandos no volante
JUMPER-PAPIER_PT_CHAP03_ERGO ET CONFORT_ED01-2014
COMANDO DO LIMPA-VIDROS Varrimento contínuo lento: 2 níveis para baixo. Não tapar o detector de chuva, que
se encontra na parte central alta do
pára-brisas.
Lava-vidros e limpa-faróis
Accionar o comando do limpa-vidros na sua
direcção, o lava-vidros é acompanhado por
uma limpeza temporizada dos lava-vidros.
O lava-faróis está ligado ao lava-vidros,
é accionado se as luzes de cruzamento
estiverem acesas.
Limpa-vidros dianteiro
O varrimento está unicamente activo quando
a chave da ignição está na posição MAR .
O comando pode ter cinco posições
diferentes:
Limpa-vidros parado.
Varrimento intermitente: 1 nível para baixo.
Nesta posição, rodando o anel, é
possível seleccionar quatro níveis de
frequência: - frequência muito lenta,
- frequência lenta,
- frequência nominal,
- frequência rápida.
Varrimento automático com um detector de chuva
Se o seu veículo estiver equipado, a cadência
de varrimento será automaticamente regulada
em função da intensidade da chuva.
Varrimento automático: 1 nível para baixo. É
confi rmado com uma limpeza. É necessário
reactivar sempre que a ignição é desligada.
Nesta posição, rodando o anel, é possível
aumentar a sensibilidade do sensor de chuva.
Utilização correcta
Verificar se as escovas do limpa-vidros
dianteiro podem funcionar livremente,
quando é utilizado em tempo de gelo.
Servir-se do apoio para o pé, na protecção
dianteira, para retirar as acumulações de
neve na base do pára-brisas e nas escovas.
Pode substituir as escovas do limpa-
vidros.
Consulte a rubrica "Ajuda rápida -
Escova de limpa-vidros usada".
Pode verificar o nível do líquido.
Consulte a rubrica "Verificações -
Níveis e controlos"
Varrimento contínuo rápido: 3 níveis para
baixo.
Varrimento por um movimento único: puxar
o comando em direcção ao volante.
Com o Stop & Start, enquanto o comando
do limpa-vidros dianteiro estiver na
posição de funcionamento rápido, o modo
STOP não se encontra disponível.
Para lavar o veículo, desligar a ignição ou
desactivar a limpeza automática.

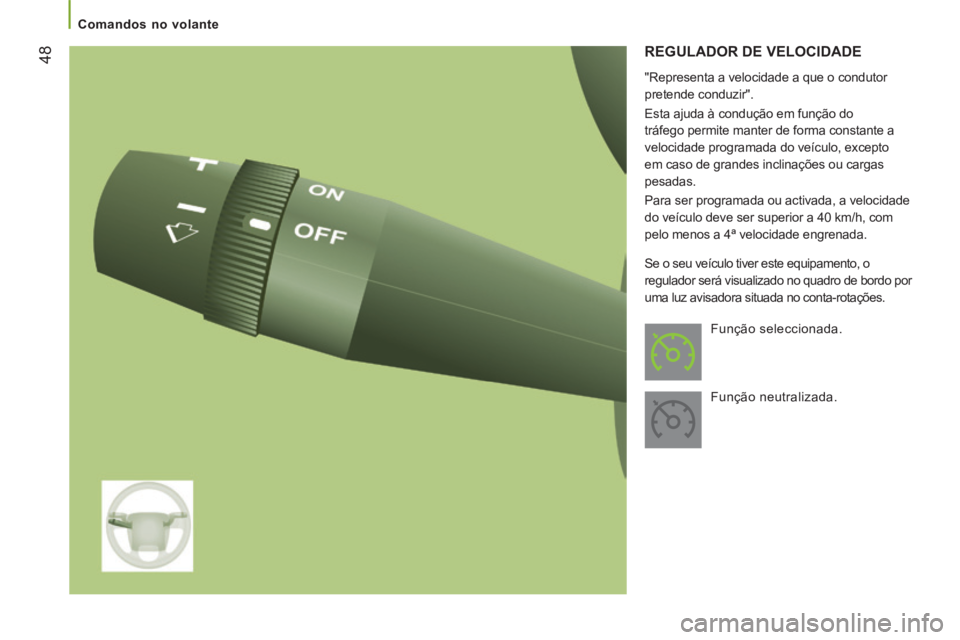

Page 50 of 248
48
Comandos no volante
JUMPER-PAPIER_PT_CHAP03_ERGO ET CONFORT_ED01-2014
REGULADOR DE VELOCIDADE
"Representa a velocidade a que o condutor
pretende conduzir".
Esta ajuda à condução em função do
tráfego permite manter de forma constante a
velocidade programada do veículo, excepto
em caso de grandes inclinações ou cargas
pesadas.
Para ser programada ou activada, a velocidade
do veículo deve ser superior a 40 km/h, com
pelo menos a 4ª velocidade engrenada. Função seleccionada.
Função neutralizada.
Se o seu veículo tiver este equipamento, o
regulador será visualizado no quadro de bordo por
uma luz avisadora situada no conta-rotações.
