CITROEN JUMPER SPACETOURER 2018 Navodila Za Uporabo (in Slovenian)

279

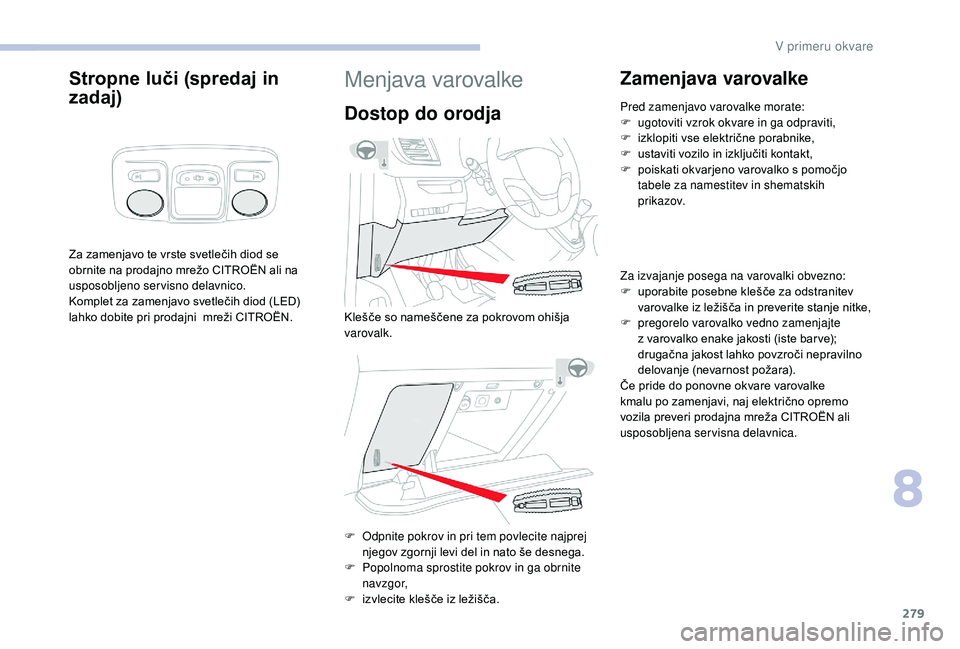

Stropne luči (spredaj in
zadaj)
Za zamenjavo te vrste svetlečih diod se
obrnite na prodajno mrežo CITROËN ali na
usposobljeno servisno delavnico.
Komplet za zamenjavo svetlečih diod (LED)
lahko dobite pri prodajni mreži CITROËN.
Menjava varovalke
Dostop do orodja
F Odpnite pokrov in pri tem povlecite najprej njegov zgornji levi del in nato še desnega.
F

P
opolnoma sprostite pokrov in ga obrnite
navzgor,
F

i
zvlecite klešče iz ležišča.
Zamenjava varovalke
Pred zamenjavo varovalke morate:
F u gotoviti vzrok okvare in ga odpraviti,
F

i
zklopiti vse električne porabnike,
F

u
staviti vozilo in izključiti kontakt,
F

p
oiskati okvarjeno varovalko s pomočjo
tabele za namestitev in shematskih
prikazov.
Za izvajanje posega na varovalki obvezno:
F

u
porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje nitke,
F

p
regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste bar ve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če pride do ponovne okvare varovalke
kmalu po zamenjavi, naj električno opremo
vozila preveri prodajna mreža CITROËN ali
usposobljena servisna delavnica.
Klešče so nameščene za pokrovom ohišja
varovalk.
8
V primeru okvare

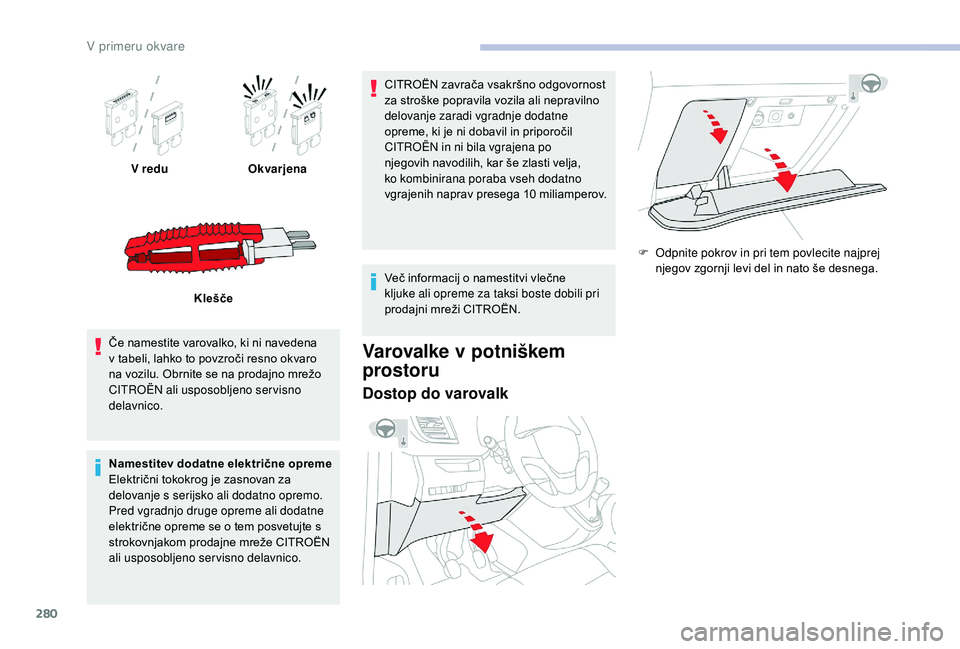

280
V reduOkvarjena
Klešče
Če namestite varovalko, ki ni navedena
v tabeli, lahko to povzroči resno okvaro
na vozilu. Obrnite se na prodajno mrežo
CITROËN ali usposobljeno servisno
delavnico.
Namestitev dodatne električne opreme
Električni tokokrog je zasnovan za
delovanje s serijsko ali dodatno opremo.
Pred vgradnjo druge opreme ali dodatne
električne opreme se o tem posvetujte s
strokovnjakom prodajne mreže CITROËN
ali usposobljeno servisno delavnico. CITROËN zavrača vsakršno odgovornost
za stroške popravila vozila ali nepravilno
delovanje zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
CITROËN in ni bila vgrajena po
njegovih navodilih, kar še zlasti velja,
ko kombinirana poraba vseh dodatno
vgrajenih naprav presega 10
miliamperov.
Več informacij o namestitvi vlečne
kljuke ali opreme za taksi boste dobili pri
prodajni mreži CITROËN.

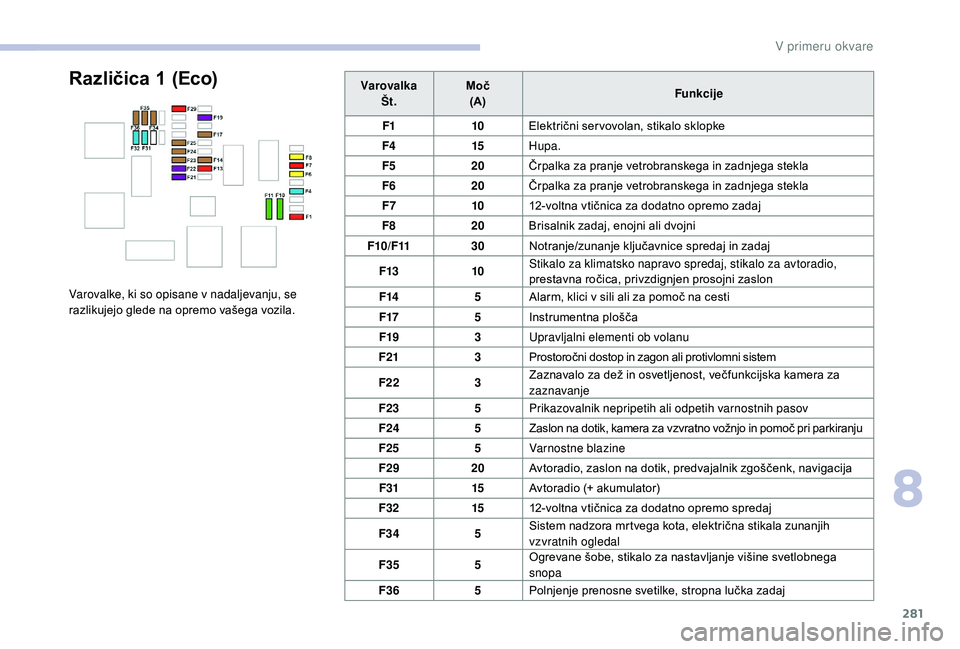

Varovalke v potniškem
prostoru
Dostop do varovalk
F Odpnite pokrov in pri tem povlecite najprej njegov zgornji levi del in nato še desnega.
V primeru okvare

281
VarovalkaŠt. Moč
(A) Funkcije
F1 10Električni ser vovolan, stikalo sklopke
F4 15Hupa.
F5 20Črpalka za pranje vetrobranskega in zadnjega stekla
F6 20Črpalka za pranje vetrobranskega in zadnjega stekla
F7 1012-voltna vtičnica za dodatno opremo zadaj
F8 20Brisalnik zadaj, enojni ali dvojni
F10/F11 30Notranje/zunanje ključavnice spredaj in zadaj
F13 10Stikalo za klimatsko napravo spredaj, stikalo za avtoradio,
prestavna ročica, privzdignjen prosojni zaslon
F14 5Alarm, klici v sili ali za pomoč na cesti
F17 5Instrumentna plošča
F19 3Upravljalni elementi ob volanu
F21 3Prostoročni dostop in zagon ali protivlomni sistem
F22 3Zaznavalo za dež in osvetljenost, večfunkcijska kamera za
zaznavanje
F23 5Prikazovalnik nepripetih ali odpetih varnostnih pasov
F24 5Zaslon na dotik, kamera za vzvratno vožnjo in pomoč pri parkiranju
F25 5Varnostne blazine
F29 20Avtoradio, zaslon na dotik, predvajalnik zgoščenk, navigacija
F31 15Avtoradio (+ akumulator)
F32 1512-voltna vtičnica za dodatno opremo spredaj
F34 5Sistem nadzora mrtvega kota, električna stikala zunanjih
vzvratnih ogledal
F35 5Ogrevane šobe, stikalo za nastavljanje višine svetlobnega
snopa
F36 5Polnjenje prenosne svetilke, stropna lučka zadajRazličica 1 ( Eco)
Varovalke, ki so opisane v nadaljevanju, se
razlikujejo glede na opremo vašega vozila.
8
V primeru okvare

282

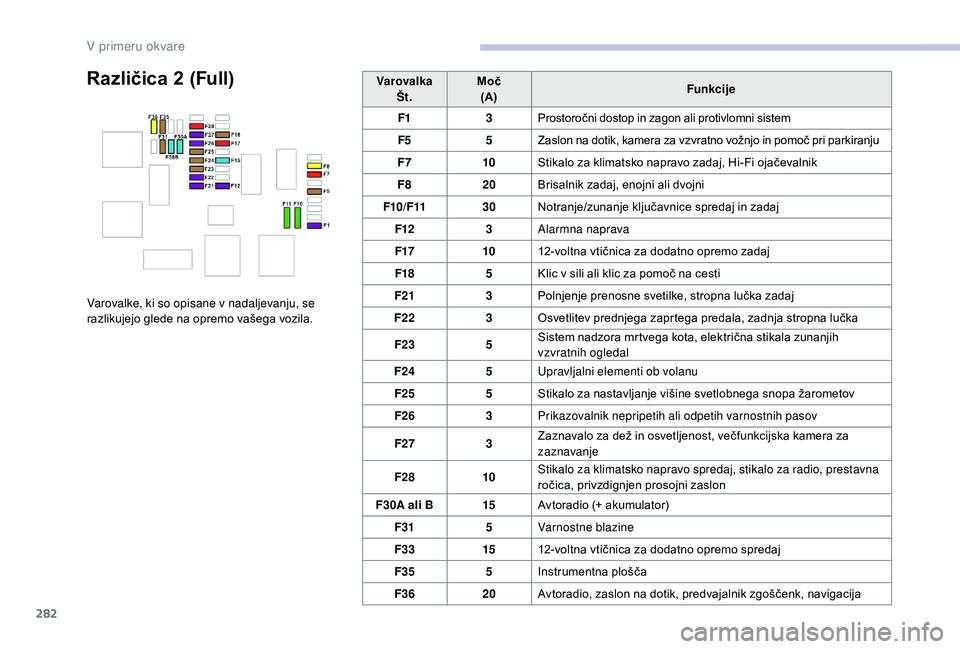

Različica 2 (Full)
Varovalke, ki so opisane v nadaljevanju, se
razlikujejo glede na opremo vašega vozila. Varovalka
Št. Moč
(A) Funkcije
F1 3Prostoročni dostop in zagon ali protivlomni sistem
F5 5Zaslon na dotik, kamera za vzvratno vožnjo in pomoč pri parkiranju
F7 10Stikalo za klimatsko napravo zadaj, Hi-Fi ojačevalnik
F8 20Brisalnik zadaj, enojni ali dvojni
F10/F11 30Notranje/zunanje ključavnice spredaj in zadaj
F12 3Alarmna naprava
F17 1012-voltna vtičnica za dodatno opremo zadaj
F18 5Klic v sili ali klic za pomoč na cesti
F21 3Polnjenje prenosne svetilke, stropna lučka zadaj
F22 3Osvetlitev prednjega zaprtega predala, zadnja stropna lučka
F23 5Sistem nadzora mrtvega kota, električna stikala zunanjih
vzvratnih ogledal
F24 5Upravljalni elementi ob volanu
F25 5Stikalo za nastavljanje višine svetlobnega snopa žarometov
F26 3Prikazovalnik nepripetih ali odpetih varnostnih pasov
F27 3Zaznavalo za dež in osvetljenost, večfunkcijska kamera za
zaznavanje
F28 10Stikalo za klimatsko napravo spredaj, stikalo za radio, prestavna
ročica, privzdignjen prosojni zaslon
F30A ali B 15Avtoradio (+ akumulator)
F31 5Varnostne blazine
F33 1512-voltna vtičnica za dodatno opremo spredaj
F35 5Instrumentna plošča
F36 20Avtoradio, zaslon na dotik, predvajalnik zgoščenk, navigacija
V primeru okvare

283

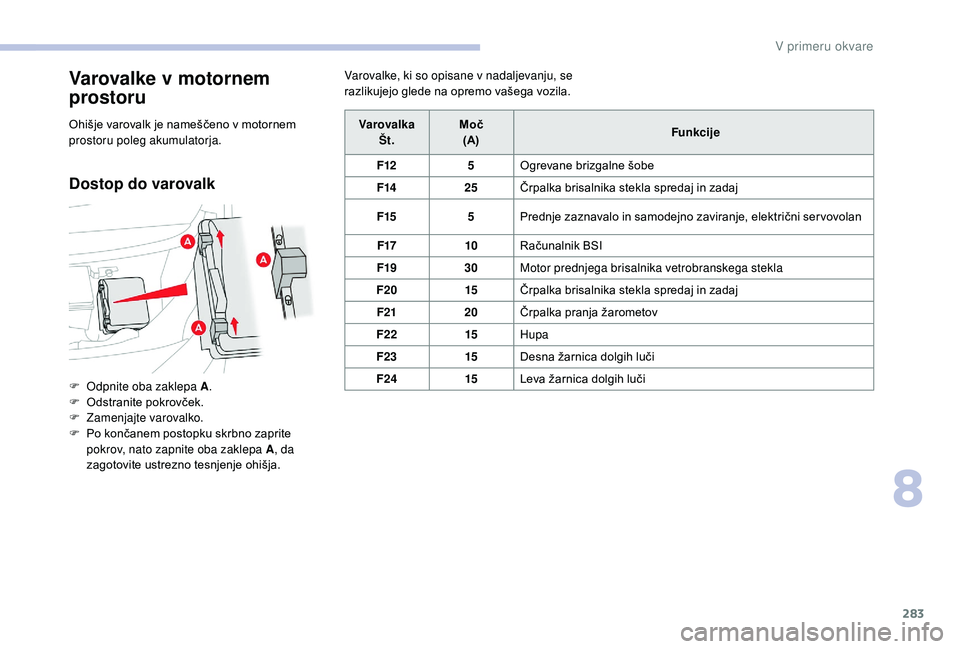

Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja.
Dostop do varovalk
Varovalke, ki so opisane v nadaljevanju, se
razlikujejo glede na opremo vašega vozila.
F

O

dpnite oba zaklepa A .
F

O

dstranite pokrovček.
F

Z

amenjajte varovalko.
F

P

o končanem postopku skrbno zaprite
pokrov, nato zapnite oba zaklepa A , da
zagotovite ustrezno tesnjenje ohišja. Varovalka
Št. Moč
(A) Funkcije
F12 5Ogrevane brizgalne šobe
F14 25Črpalka brisalnika stekla spredaj in zadaj
F15 5Prednje zaznavalo in samodejno zaviranje, električni ser vovolan
F17 10Računalnik BSI
F19 30Motor prednjega brisalnika vetrobranskega stekla
F20 15Črpalka brisalnika stekla spredaj in zadaj
F21 20Črpalka pranja žarometov
F22 15Hupa
F23 15Desna žarnica dolgih luči
F24 15Leva žarnica dolgih luči
8
V primeru okvare

284

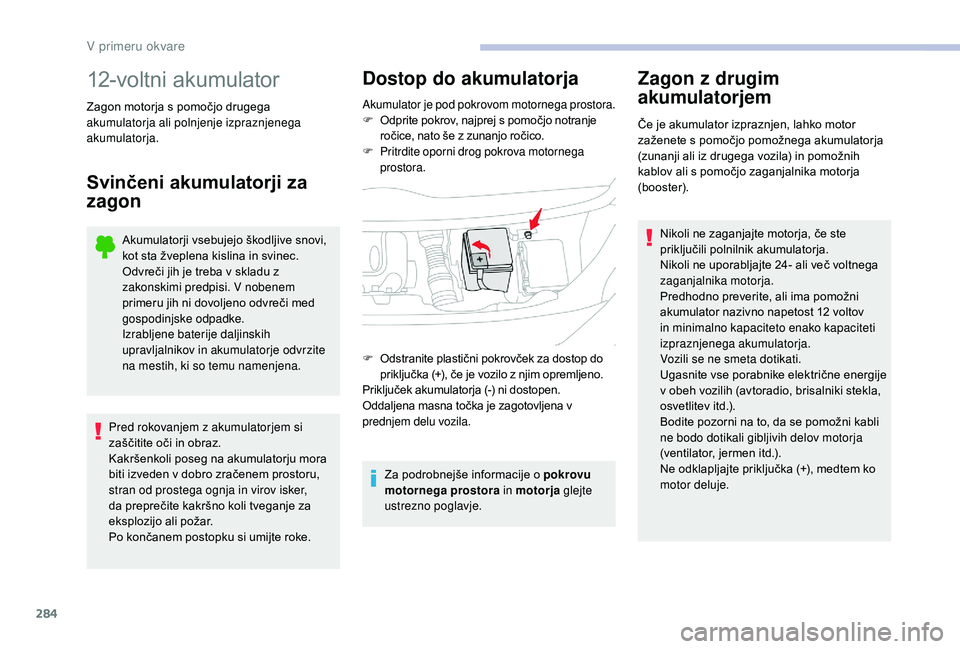

12-voltni akumulator
Zagon motorja s pomočjo drugega
akumulatorja ali polnjenje izpraznjenega
akumulatorja.
Svinčeni akumulatorji za
zagon
Akumulatorji vsebujejo škodljive snovi,
kot sta žveplena kislina in svinec.
Odvreči jih je treba v skladu z
zakonskimi predpisi. V nobenem
primeru jih ni dovoljeno odvreči med
gospodinjske odpadke.
Izrabljene baterije daljinskih
upravljalnikov in akumulatorje odvrzite
na mestih, ki so temu namenjena.
Pred rokovanjem z akumulatorjem si
zaščitite oči in obraz.
Kakršenkoli poseg na akumulatorju mora
biti izveden v dobro zračenem prostoru,
stran od prostega ognja in virov isker,
da preprečite kakršno koli tveganje za
eksplozijo ali požar.
Po končanem postopku si umijte roke.
Dostop do akumulatorja
Akumulator je pod pokrovom motornega prostora.
F O dprite pokrov, najprej s pomočjo notranje
ročice, nato še z zunanjo ročico.
F
P

ritrdite oporni drog pokrova motornega
prostora.
Za podrobnejše informacije o pokrovu
motornega prostora in motorja glejte
ustrezno poglavje.
Zagon z drugim
akumulatorjem
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
kablov ali s pomočjo zaganjalnika motorja
(booster).
F
O

dstranite plastični pokrovček za dostop do
priključka (+), če je vozilo z njim opremljeno.
Priključek akumulatorja (-) ni dostopen.
Oddaljena masna točka je zagotovljena v
prednjem delu vozila. Nikoli ne zaganjajte motorja, če ste
priključili polnilnik akumulatorja.
Nikoli ne uporabljajte 24- ali več voltnega
zaganjalnika motorja.
Predhodno preverite, ali ima pomožni
akumulator nazivno napetost 12
voltov
in minimalno kapaciteto enako kapaciteti
izpraznjenega akumulatorja.
Vozili se ne smeta dotikati.
Ugasnite vse porabnike električne energije
v obeh vozilih (avtoradio, brisalniki stekla,
osvetlitev itd.).
Bodite pozorni na to, da se pomožni kabli
ne bodo dotikali gibljivih delov motorja
(ventilator, jermen itd.).
Ne odklapljajte priključka (+), medtem ko
motor deluje.
V primeru okvare

285

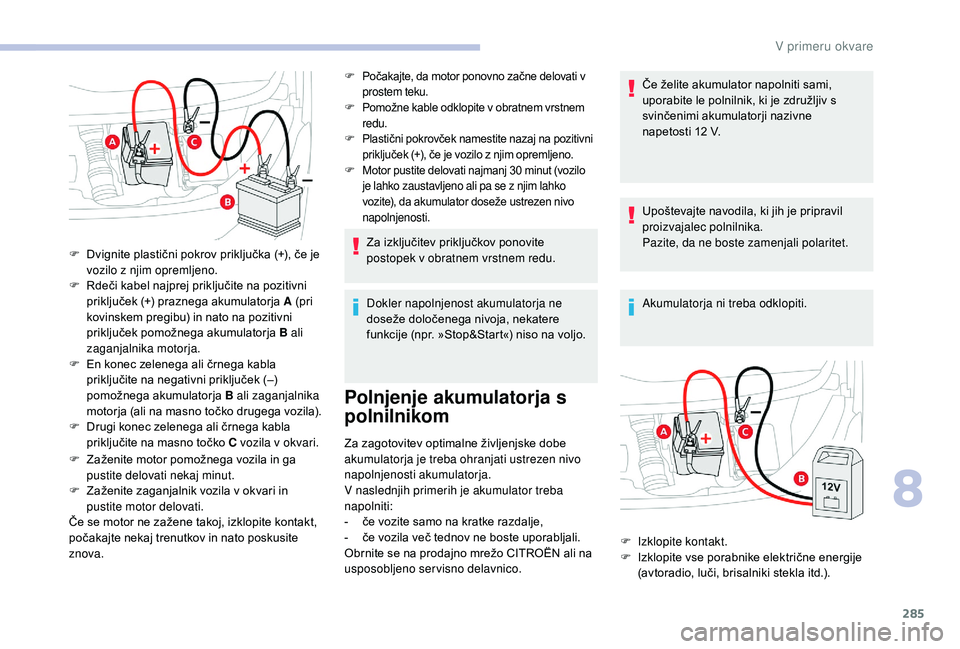

F Zaženite motor pomožnega vozila in ga pustite delovati nekaj minut.
F

Z
aženite zaganjalnik vozila v okvari in
pustite motor delovati.
Če se motor ne zažene takoj, izklopite kontakt,
počakajte nekaj trenutkov in nato poskusite
znova.
F Počakajte, da motor ponovno začne delovati v prostem teku.
F
P

omožne kable odklopite v obratnem vrstnem
redu.
F
P

lastični pokrovček namestite nazaj na pozitivni
priključek (+), če je vozilo z njim opremljeno.
F
M

otor pustite delovati najmanj 30 minut (vozilo
je lahko zaustavljeno ali pa se z njim lahko
vozite), da akumulator doseže ustrezen nivo
napolnjenosti.
Za izključitev priključkov ponovite
postopek v obratnem vrstnem redu.
Dokler napolnjenost akumulatorja ne
doseže določenega nivoja, nekatere
funkcije (npr. »Stop&Start«) niso na voljo.
Polnjenje akumulatorja s
polnilnikom
Za zagotovitev optimalne življenjske dobe
akumulatorja je treba ohranjati ustrezen nivo
napolnjenosti akumulatorja.
V naslednjih primerih je akumulator treba
napolniti:
-

č
e vozite samo na kratke razdalje,
-

č
e vozila več tednov ne boste uporabljali.
Obrnite se na prodajno mrežo CITROËN ali na
usposobljeno servisno delavnico. Če želite akumulator napolniti sami,
uporabite le polnilnik, ki je združljiv s
svinčenimi akumulatorji nazivne

napetosti 12 V.
Upoštevajte navodila, ki jih je pripravil
proizvajalec polnilnika.
Pazite, da ne boste zamenjali polaritet.
Akumulatorja ni treba odklopiti.
F

D

vignite plastični pokrov priključka (+), če je
vozilo z njim opremljeno.
F

R

deči kabel najprej priključite na pozitivni
priključek (+) praznega akumulatorja A (pri
kovinskem pregibu) in nato na pozitivni
priključek pomožnega akumulatorja B ali
zaganjalnika motorja.
F

E

n konec zelenega ali črnega kabla
priključite na negativni priključek (–)
pomožnega akumulatorja B ali zaganjalnika
motorja (ali na masno točko drugega vozila).
F

D

rugi konec zelenega ali črnega kabla
priključite na masno točko C vozila v okvari.
F
I
zklopite kontakt.
F

I
zklopite vse porabnike električne energije
(avtoradio, luči, brisalniki stekla itd.).
8
V primeru okvare

286

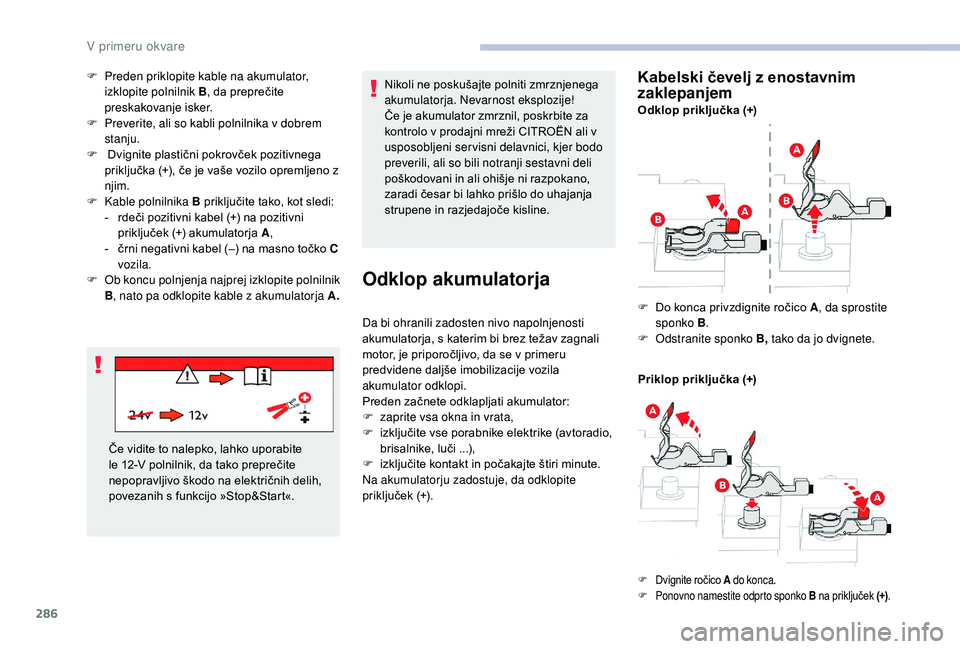

F Preden priklopite kable na akumulator, izklopite polnilnik B , da preprečite
preskakovanje isker.
F

P
reverite, ali so kabli polnilnika v dobrem
stanju.
F

D
vignite plastični pokrovček pozitivnega
priključka (+), če je vaše vozilo opremljeno z
njim.
F

K
able polnilnika B priključite tako, kot sledi:
-

r
deči pozitivni kabel (+) na pozitivni
priključek (+) akumulatorja A ,
-

č
rni negativni kabel (–) na masno točko C
vozila.
F

O
b koncu polnjenja najprej izklopite polnilnik
B , nato pa odklopite kable z akumulatorja A. Nikoli ne poskušajte polniti zmrznjenega
akumulatorja. Nevarnost eksplozije!
Če je akumulator zmrznil, poskrbite za
kontrolo v prodajni mreži CITROËN ali v
usposobljeni servisni delavnici, kjer bodo
preverili, ali so bili notranji sestavni deli
poškodovani in ali ohišje ni razpokano,
zaradi česar bi lahko prišlo do uhajanja
strupene in razjedajoče kisline.
Če vidite to nalepko, lahko uporabite
le 12-V polnilnik, da tako preprečite
nepopravljivo škodo na električnih delih,
povezanih s funkcijo »Stop&Start«.
Odklop akumulatorja
Da bi ohranili zadosten nivo napolnjenosti
akumulatorja, s katerim bi brez težav zagnali
motor, je priporočljivo, da se v primeru
predvidene daljše imobilizacije vozila
akumulator odklopi.
Preden začnete odklapljati akumulator:
F
z
aprite vsa okna in vrata,
F

i
zključite vse porabnike elektrike (avtoradio,
brisalnike, luči ...),
F

i
zključite kontakt in počakajte štiri minute.
Na akumulatorju zadostuje, da odklopite
priključek (+).
Kabelski čevelj z enostavnim
zaklepanjem
Odklop priključka (+)
Priklop priključka (+)
F

D
o konca privzdignite ročico A , da sprostite
sponko B .
F

O
dstranite sponko B, tako da jo dvignete.
F Dvignite ročico A do konca.
F P onovno namestite odprto sponko B na priključek (+).
V primeru okvare

287
Ročice ne potiskajte na silo; če sponke
niste pravilno namestili, ne boste mogli
zakleniti vozila; postopek ponovite od
začetka.
Po ponovni priključitvi
akumulatorja
Po ponovni priključitvi akumulatorja vključite
kontakt in počakajte 1 minuto, preden zaženete
motor, da se elektronska oprema lahko
inicializira.
Če kljub temu prihaja do manjših motenj,
se obrnite na prodajno mrežo CITROËN ali
usposobljeno servisno delavnico.
Z upoštevanjem navodil v ustreznih poglavjih
morate določene sisteme ponastaviti sami, na
primer:
-

k
ljuč z daljinskim upravljalnikom ali
elektronski ključ (glede na različico),
-

e
lektrični pomik stekel,
-

e
lektrično odpiranje vrat,
-

d
atum in uro,
-
shr

anjene radijske postaje. Med potjo, ki sledi pr vemu zagonu
motorja, sistem Stop & Start morda ne bo
deloval.
V tem primeru bo sistem znova na voljo
šele po daljšem obdobju mirovanja vozila.
To časovno obdobje je odvisno od zunanje
temperature in stanja napolnjenosti
akumulatorja (do približno 8
ur).
Kapaciteta akumulatorja
Dolžina vozila
Jakost v Ah
(amper ure)
XS 480
M 640
XL 720
/ 800
Akumulator vedno zamenjajte z drugim, ki
ima enake karakteristike.

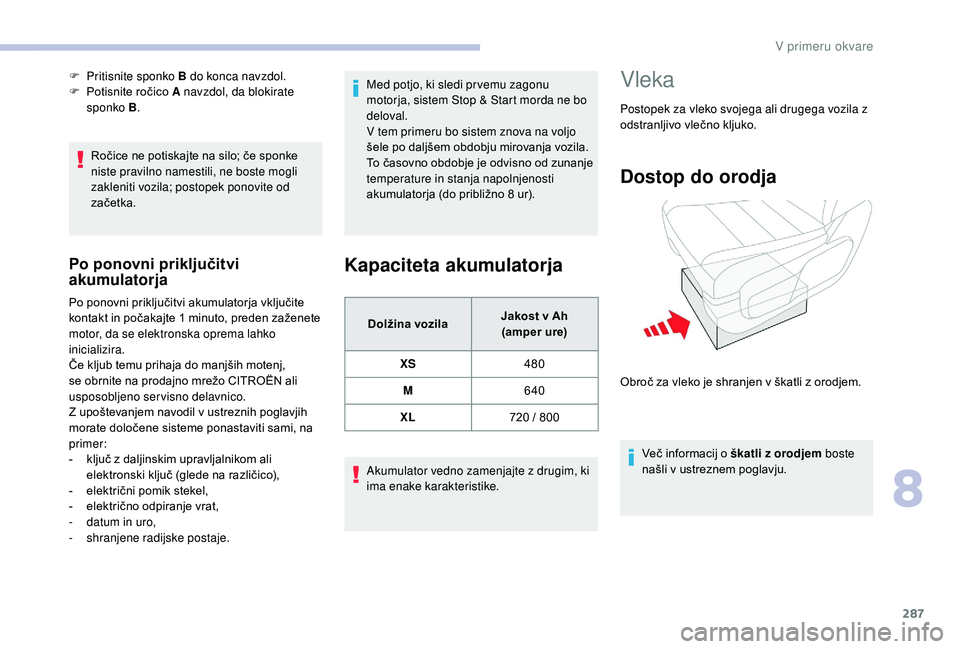

F

P

ritisnite sponko B do konca navzdol.
F

P

otisnite ročico A navzdol, da blokirate
sponko B .
Vleka
Postopek za vleko svojega ali drugega vozila z
odstranljivo vlečno kljuko.
Dostop do orodja
Več informacij o škatli z orodjem boste
našli v ustreznem poglavju.
Obroč za vleko je shranjen v škatli z orodjem.
8
V primeru okvare

288

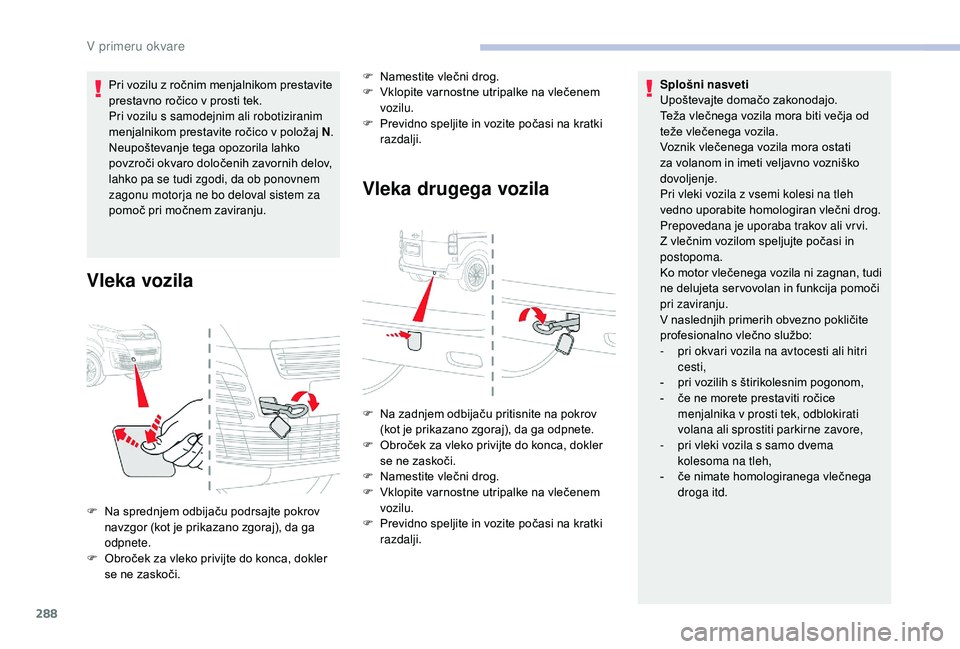

Pri vozilu z ročnim menjalnikom prestavite
prestavno ročico v prosti tek.
Pri vozilu s samodejnim ali robotiziranim
menjalnikom prestavite ročico v položaj N.
Neupoštevanje tega opozorila lahko
povzroči okvaro določenih zavornih delov,
lahko pa se tudi zgodi, da ob ponovnem
zagonu motorja ne bo deloval sistem za
pomoč pri močnem zaviranju.
Vleka vozila Vleka drugega vozila
F Na sprednjem odbijaču podrsajte pokrov
navzgor (kot je prikazano zgoraj), da ga
odpnete.
F

O
broček za vleko privijte do konca, dokler
se ne zaskoči. F

N
amestite vlečni drog.
F
V
klopite varnostne utripalke na vlečenem
vozilu.
F
P
revidno speljite in vozite počasi na kratki
razdalji. Splošni nasveti
Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti večja od
teže vlečenega vozila.
Voznik vlečenega vozila mora ostati
za volanom in imeti veljavno vozniško
dovoljenje.
Pri vleki vozila z vsemi kolesi na tleh
vedno uporabite homologiran vlečni drog.
Prepovedana je uporaba trakov ali vr vi.
Z vlečnim vozilom speljujte počasi in
postopoma.
Ko motor vlečenega vozila ni zagnan, tudi
ne delujeta ser vovolan in funkcija pomoči
pri zaviranju.
V naslednjih primerih obvezno pokličite
profesionalno vlečno službo:
-
p
ri okvari vozila na avtocesti ali hitri
cesti,
-
p
ri vozilih s štirikolesnim pogonom,
-
č
e ne morete prestaviti ročice
menjalnika v prosti tek, odblokirati
volana ali sprostiti parkirne zavore,
-
p
ri vleki vozila s samo dvema
kolesoma na tleh,
-
č
e nimate homologiranega vlečnega
droga itd.
F
N
a zadnjem odbijaču pritisnite na pokrov
(kot je prikazano zgoraj), da ga odpnete.
F
O
broček za vleko privijte do konca, dokler
se ne zaskoči.
F
N
amestite vlečni drog.
F
V
klopite varnostne utripalke na vlečenem
vozilu.
F P revidno speljite in vozite počasi na kratki
razdalji.
V primeru okvare
