199

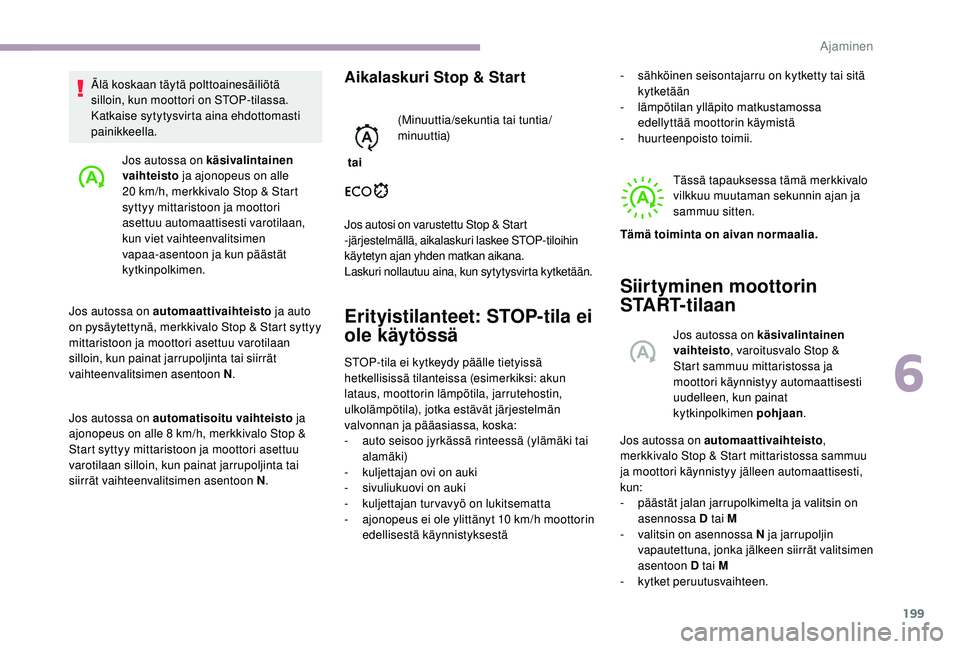

Jos autossa on käsivalintainen
vaihteisto ja ajonopeus on alle
20 km/h, merkkivalo Stop & Start
syttyy mittaristoon ja moottori
asettuu automaattisesti varotilaan,
kun viet vaihteenvalitsimen
vapaa-asentoon ja kun päästät
kytkinpolkimen.
Jos autossa on automaattivaihteisto ja auto
on pysäytettynä, merkkivalo Stop & Start syttyy
mittaristoon ja moottori asettuu varotilaan
silloin, kun painat jarrupoljinta tai siirrät
vaihteenvalitsimen asentoon N .
Jos autossa on automatisoitu vaihteisto ja
ajonopeus on alle 8 km/h, merkkivalo Stop &
Start syttyy mittaristoon ja moottori asettuu
varotilaan silloin, kun painat jarrupoljinta tai
siirrät vaihteenvalitsimen asentoon N .
Aikalaskuri Stop & Start
Jos autosi on varustettu Stop & Start
-järjestelmällä, aikalaskuri laskee STOP-tiloihin
käytetyn ajan yhden matkan aikana.
Laskuri nollautuu aina, kun sytytysvirta kytketään.
Erityistilanteet: STOP-tila ei
ole käytössä
STOP-tila ei kytkeydy päälle tietyissä
hetkellisissä tilanteissa (esimerkiksi: akun
lataus, moottorin lämpötila, jarrutehostin,
ulkolämpötila), jotka estävät järjestelmän
valvonnan ja pääasiassa, koska:
-

a
uto seisoo jyrkässä rinteessä (ylämäki tai
alamäki)
-

k
uljettajan ovi on auki
-

s
ivuliukuovi on auki
-
kulj

ettajan turvavyö on lukitsematta
-

a
jonopeus ei ole ylittänyt 10 km/h moottorin
edellisestä käynnistyksestä Tässä tapauksessa tämä merkkivalo
vilkkuu muutaman sekunnin ajan ja
sammuu sitten.
Siirtyminen moottorin
START-tilaan
Jos autossa on automaattivaihteisto
,
merkkivalo Stop & Start mittaristossa sammuu
ja moottori käynnistyy jälleen automaattisesti,
kun:
-
pä

ästät jalan jarrupolkimelta ja valitsin on
asennossa D tai M
-

v
alitsin on asennossa N ja jarrupoljin
vapautettuna, jonka jälkeen siirrät valitsimen
asentoon D tai M
-

k
ytket peruutusvaihteen.
tai
(Minuuttia/sekuntia tai tuntia/
minuuttia) -
s
ähköinen seisontajarru on kytketty tai sitä
kytketään
-
läm
pötilan ylläpito matkustamossa
edellyttää moottorin käymistä
-
h
uurteenpoisto toimii.
Tämä toiminta on aivan normaalia.
Älä koskaan täytä polttoainesäiliötä
silloin, kun moottori on STOP-tilassa.
Katkaise sytytysvirta aina ehdottomasti
painikkeella.
Jos autossa on käsivalintainen
vaihteisto, varoitusvalo Stop &
Start sammuu mittaristossa ja
moottori käynnistyy automaattisesti
uudelleen, kun painat
kytkinpolkimen pohjaan .
6
Ajaminen

200

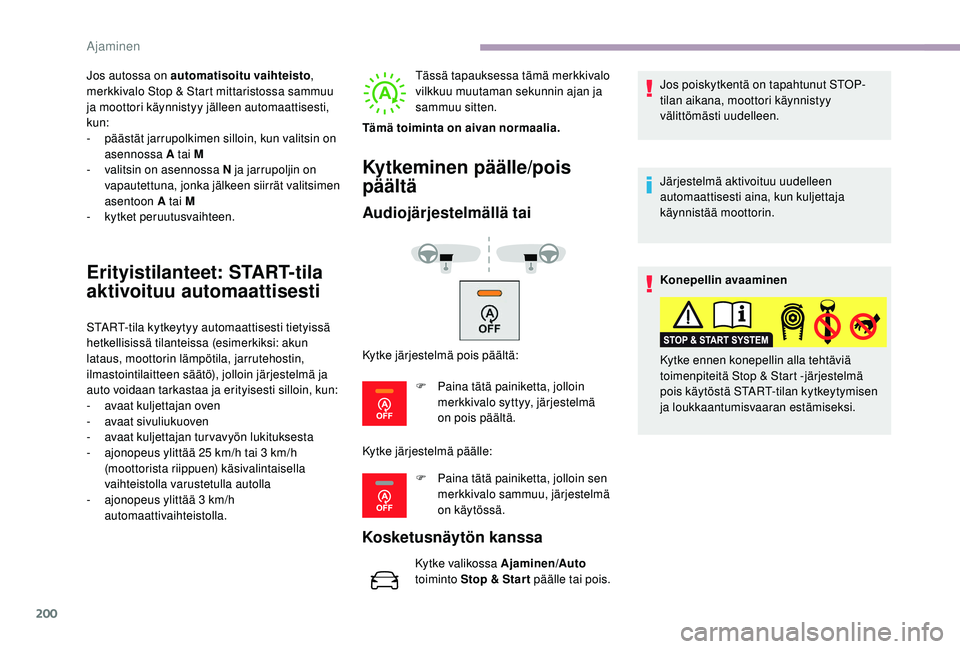

Jos autossa on automatisoitu vaihteisto,
merkkivalo Stop & Start mittaristossa sammuu
ja moottori käynnistyy jälleen automaattisesti,
kun:
-
pä

ästät jarrupolkimen silloin, kun valitsin on
asennossa A tai M
-

v
alitsin on asennossa N ja jarrupoljin on
vapautettuna, jonka jälkeen siirrät valitsimen
asentoon A tai M
-

k
ytket peruutusvaihteen.
Erityistilanteet: START-tila
aktivoituu automaattisesti
START-tila kytkeytyy automaattisesti tietyissä
hetkellisissä tilanteissa (esimerkiksi: akun
lataus, moottorin lämpötila, jarrutehostin,
ilmastointilaitteen säätö), jolloin järjestelmä ja
auto voidaan tarkastaa ja erityisesti silloin, kun:
-
a
vaat kuljettajan oven
-

a
vaat sivuliukuoven
-
a

vaat kuljettajan turvavyön lukituksesta
-

a
jonopeus ylittää 25 km/h tai 3 km/h
(moottorista riippuen) käsivalintaisella
vaihteistolla varustetulla autolla
-

a
jonopeus ylittää 3 km/h
automaattivaihteistolla. Tässä tapauksessa tämä merkkivalo
vilkkuu muutaman sekunnin ajan ja
sammuu sitten.
Kytkeminen päälle/pois
päältä
Audiojärjestelmällä tai
Kosketusnäytön kanssa
Kytke valikossa Ajaminen/Auto
toiminto Stop & Star t päälle tai pois. Jos poiskytkentä on tapahtunut STOP-
tilan aikana, moottori käynnistyy
välittömästi uudelleen.
Tämä toiminta on aivan normaalia.
Kytke järjestelmä pois päältä:
F
P
aina tätä painiketta, jolloin
merkkivalo syttyy, järjestelmä
on pois päältä.
Kytke järjestelmä päälle: F
P
aina tätä painiketta, jolloin sen
merkkivalo sammuu, järjestelmä
on käytössä. Järjestelmä aktivoituu uudelleen
automaattisesti aina, kun kuljettaja
käynnistää moottorin.
Konepellin avaaminen
Kytke ennen konepellin alla tehtäviä
toimenpiteitä Stop & Start -järjestelmä
pois käytöstä START-tilan kytkeytymisen
ja loukkaantumisvaaran estämiseksi.
Ajaminen

201

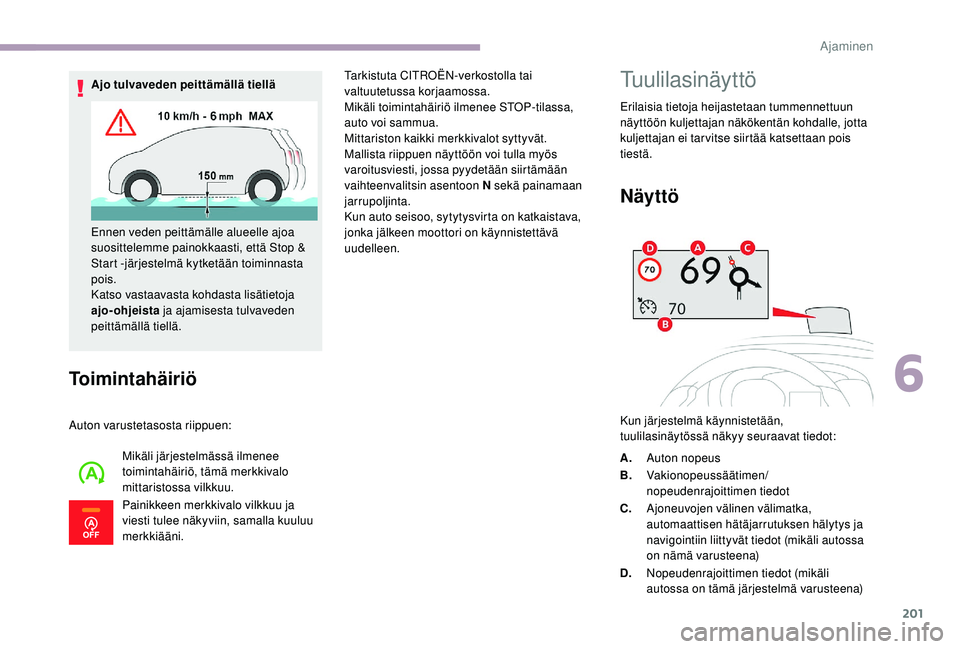

Toimintahäiriö
Auton varustetasosta riippuen:Mikäli järjestelmässä ilmenee
toimintahäiriö, tämä merkkivalo
mittaristossa vilkkuu.
Painikkeen merkkivalo vilkkuu ja
viesti tulee näkyviin, samalla kuuluu
merkkiääni. Tarkistuta CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Mikäli toimintahäiriö ilmenee STOP-tilassa,
auto voi sammua.
Mittariston kaikki merkkivalot syttyvät.
Mallista riippuen näyttöön voi tulla myös
varoitusviesti, jossa pyydetään siirtämään
vaihteenvalitsin asentoon N sekä painamaan
jarrupoljinta.
Kun auto seisoo, sytytysvirta on katkaistava,
jonka jälkeen moottori on käynnistettävä
uudelleen.
Tuulilasinäyttö
Erilaisia tietoja heijastetaan tummennettuun
näyttöön kuljettajan näkökentän kohdalle, jotta
kuljettajan ei tarvitse siirtää katsettaan pois
tiestä.
Näyttö
A.
Auton nopeus
B. Vakionopeussäätimen/
nopeudenrajoittimen tiedot
C. Ajoneuvojen välinen välimatka,
automaattisen hätäjarrutuksen hälytys ja
navigointiin liittyvät tiedot (mikäli autossa
on nämä varusteena)
D. Nopeudenrajoittimen tiedot (mikäli
autossa on tämä järjestelmä varusteena)
Ajo tulvaveden peittämällä tiellä
Ennen veden peittämälle alueelle ajoa
suosittelemme painokkaasti, että Stop &
Start -järjestelmä kytketään toiminnasta
pois.
Katso vastaavasta kohdasta lisätietoja
ajo-ohjeista
ja ajamisesta tulvaveden
peittämällä tiellä.
Kun järjestelmä käynnistetään,
tuulilasinäytössä näkyy seuraavat tiedot:
6
Ajaminen

202
Lisätietoja navigointijärjestelmästä
on kohdassa Audiolaitteisto ja
telematiikka .

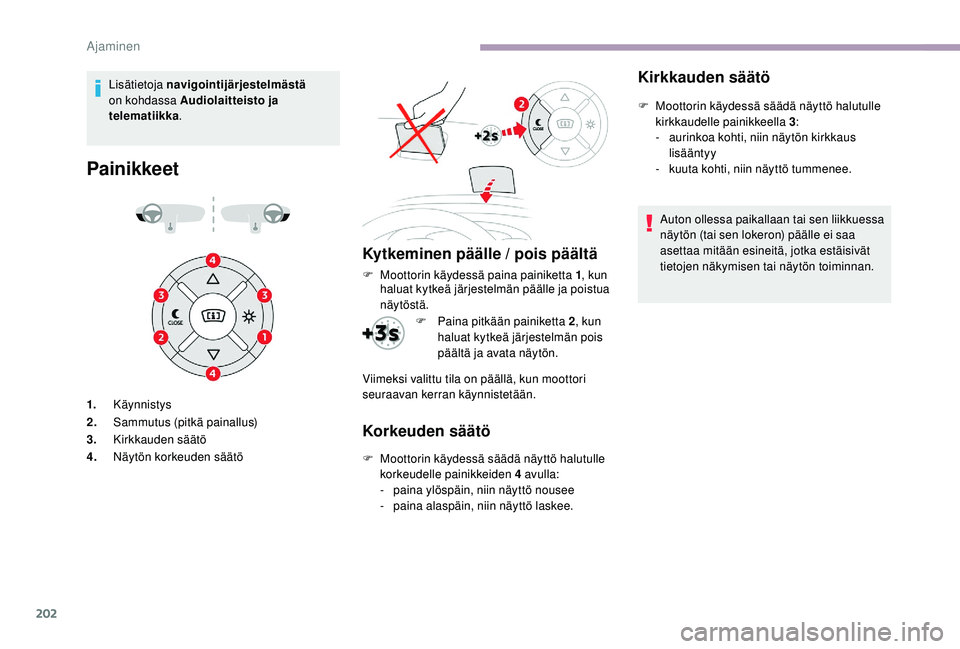

Painikkeet
Kytkeminen päälle / pois päältä
1.Käynnistys
2. Sammutus (pitkä painallus)
3. Kirkkauden säätö
4. Näytön korkeuden säätö
Korkeuden säätö
F Moottorin käydessä säädä näyttö halutulle
korkeudelle painikkeiden 4 avulla:
-
pa

ina ylöspäin, niin näyttö nousee
-
pa

ina alaspäin, niin näyttö laskee.
Kirkkauden säätö
F Moottorin käydessä säädä näyttö halutulle kirkkaudelle painikkeella 3 :
-

a
urinkoa kohti, niin näytön kirkkaus
lisääntyy
-

k
uuta kohti, niin näyttö tummenee.
Auton ollessa paikallaan tai sen liikkuessa
näytön (tai sen lokeron) päälle ei saa
asettaa mitään esineitä, jotka estäisivät
tietojen näkymisen tai näytön toiminnan.
F

Moottorin käydessä paina painiketta 1 , kun
haluat kytkeä järjestelmän päälle ja poistua
näytö stä.
F

P

aina pitkään painiketta 2 , kun
haluat kytkeä järjestelmän pois
päältä ja avata näytön.
Viimeksi valittu tila on päällä, kun moottori
seuraavan kerran käynnistetään.
Ajaminen

203

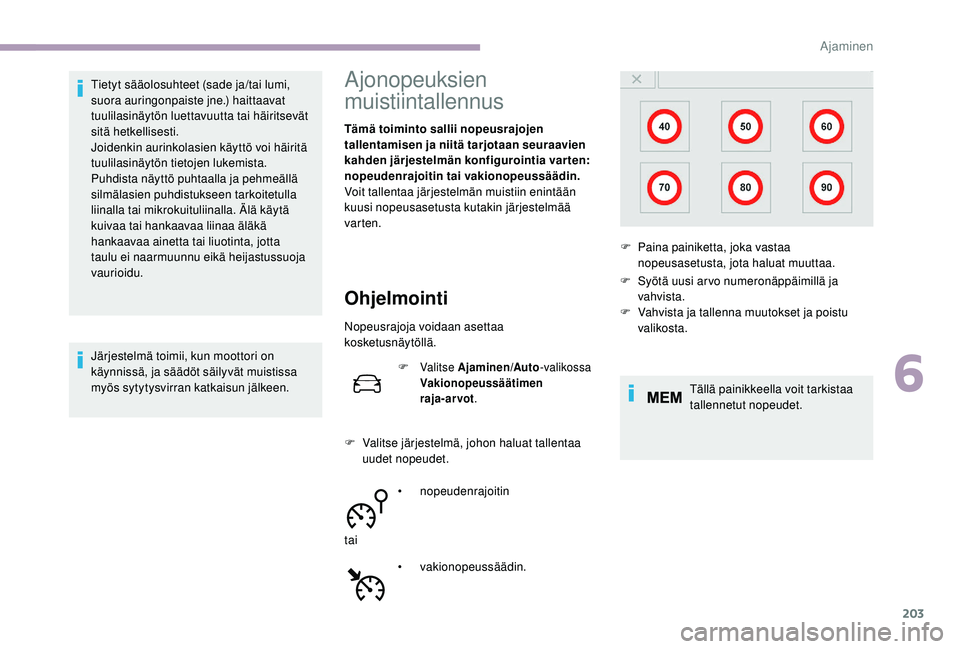

Tietyt sääolosuhteet (sade ja/tai lumi,
suora auringonpaiste jne.) haittaavat
tuulilasinäytön luettavuutta tai häiritsevät
sitä hetkellisesti.
Joidenkin aurinkolasien käyttö voi häiritä
tuulilasinäytön tietojen lukemista.
Puhdista näyttö puhtaalla ja pehmeällä
silmälasien puhdistukseen tarkoitetulla
liinalla tai mikrokuituliinalla. Älä käytä
kuivaa tai hankaavaa liinaa äläkä
hankaavaa ainetta tai liuotinta, jotta
taulu ei naarmuunnu eikä heijastussuoja
vaurioidu.
Järjestelmä toimii, kun moottori on
käynnissä, ja säädöt säilyvät muistissa
myös sytytysvirran katkaisun jälkeen.Ajonopeuksien
muistiintallennus
Tämä toiminto sallii nopeusrajojen
tallentamisen ja niitä tarjotaan seuraavien
kahden järjestelmän konfigurointia varten:
nopeudenrajoitin tai vakionopeussäädin.
Voit tallentaa järjestelmän muistiin enintään
kuusi nopeusasetusta kutakin järjestelmää
varten.
Ohjelmointi
Nopeusrajoja voidaan asettaa
kosketusnäytöllä.F

Valitse Ajaminen/Auto -valikossa
Vakionopeussäätimen
raja-arvot .
F Valitse järjestelmä, johon haluat tallentaa
uudet nopeudet.
•


nopeudenrajoitin
tai •


vakionopeussäädin. F

S
yötä uusi arvo numeronäppäimillä ja
vahvista.
F
V
ahvista ja tallenna muutokset ja poistu
valikosta.
Tällä painikkeella voit tarkistaa
tallennetut nopeudet.
F
P
aina painiketta, joka vastaa
nopeusasetusta, jota haluat muuttaa.
6
Ajaminen

204

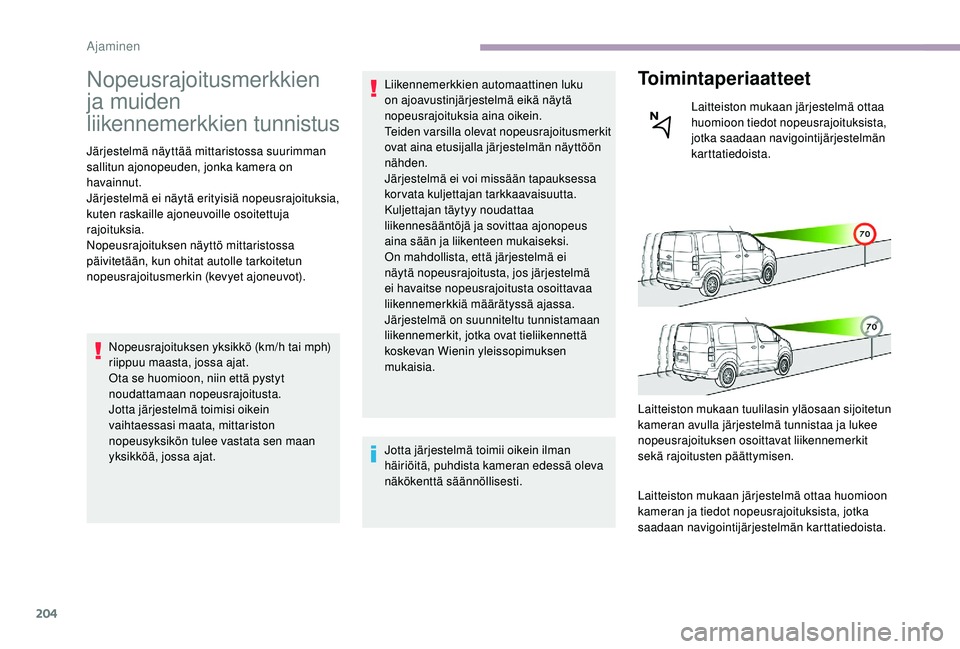

Nopeusrajoitusmerkkien
ja muiden
liikennemerkkien tunnistus
Järjestelmä näyttää mittaristossa suurimman
sallitun ajonopeuden, jonka kamera on
havainnut.
Järjestelmä ei näytä erityisiä nopeusrajoituksia,
kuten raskaille ajoneuvoille osoitettuja
rajoituksia.
Nopeusrajoituksen näyttö mittaristossa
päivitetään, kun ohitat autolle tarkoitetun
nopeusrajoitusmerkin (kevyet ajoneuvot).Nopeusrajoituksen yksikkö (km/h tai mph)
riippuu maasta, jossa ajat.
Ota se huomioon, niin että pystyt
noudattamaan nopeusrajoitusta.
Jotta järjestelmä toimisi oikein
vaihtaessasi maata, mittariston
nopeusyksikön tulee vastata sen maan
yksikköä, jossa ajat. Liikennemerkkien automaattinen luku
on ajoavustinjärjestelmä eikä näytä
nopeusrajoituksia aina oikein.
Teiden varsilla olevat nopeusrajoitusmerkit
ovat aina etusijalla järjestelmän näyttöön
nähden.
Järjestelmä ei voi missään tapauksessa
korvata kuljettajan tarkkaavaisuutta.
Kuljettajan täytyy noudattaa
liikennesääntöjä ja sovittaa ajonopeus
aina sään ja liikenteen mukaiseksi.
On mahdollista, että järjestelmä ei
näytä nopeusrajoitusta, jos järjestelmä
ei havaitse nopeusrajoitusta osoittavaa
liikennemerkkiä määrätyssä ajassa.
Järjestelmä on suunniteltu tunnistamaan
liikennemerkit, jotka ovat tieliikennettä
koskevan Wienin yleissopimuksen
mukaisia.
Jotta järjestelmä toimii oikein ilman
häiriöitä, puhdista kameran edessä oleva
näkökenttä säännöllisesti.
Toimintaperiaatteet
Laitteiston mukaan järjestelmä ottaa
huomioon tiedot nopeusrajoituksista,
jotka saadaan navigointijärjestelmän
karttatiedoista.
Laitteiston mukaan tuulilasin yläosaan sijoitetun
kameran avulla järjestelmä tunnistaa ja lukee
nopeusrajoituksen osoittavat liikennemerkit
sekä rajoitusten päättymisen.
Laitteiston mukaan järjestelmä ottaa huomioon
kameran ja tiedot nopeusrajoituksista, jotka
saadaan navigointijärjestelmän karttatiedoista.
Ajaminen

205

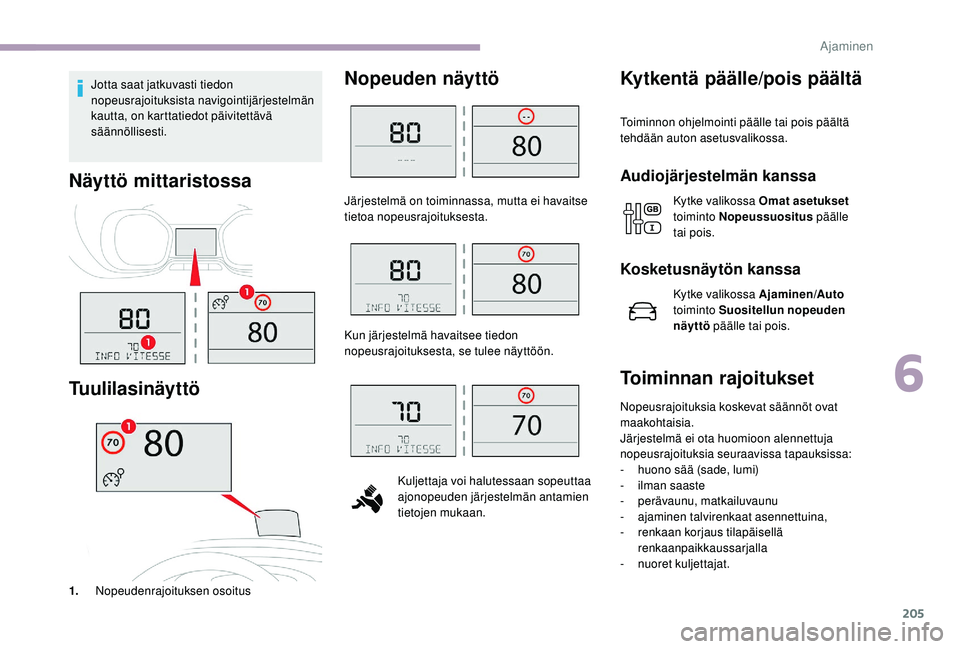

Jotta saat jatkuvasti tiedon
nopeusrajoituksista navigointijärjestelmän
kautta, on karttatiedot päivitettävä
säännöllisesti.
Näyttö mittaristossa
Tuulilasinäyttö
1.Nopeudenrajoituksen osoitus
Nopeuden näyttö Kytkentä päälle/pois päältä
Toiminnon ohjelmointi päälle tai pois päältä
tehdään auton asetusvalikossa.
Audiojärjestelmän kanssa
Kytke valikossa Omat asetukset
toiminto Nopeussuositus päälle
tai pois.
Kosketusnäytön kanssa
Kytke valikossa Ajaminen/Auto
toiminto Suositellun nopeuden
näyttö päälle tai pois.
Toiminnan rajoitukset
Nopeusrajoituksia koskevat säännöt ovat
maakohtaisia.
Järjestelmä ei ota huomioon alennettuja
nopeusrajoituksia seuraavissa tapauksissa:
-

h
uono sää (sade, lumi)
-

i
lman saaste
-
p

erävaunu, matkailuvaunu
-
aj

aminen talvirenkaat asennettuina,
-
r

enkaan korjaus tilapäisellä
renkaanpaikkaussarjalla
-
n

uoret kuljettajat.
Järjestelmä on toiminnassa, mutta ei havaitse
tietoa nopeusrajoituksesta.
Kun järjestelmä havaitsee tiedon
nopeusrajoituksesta, se tulee näyttöön.
Kuljettaja voi halutessaan sopeuttaa
ajonopeuden järjestelmän antamien
tietojen mukaan.
6
Ajaminen

206

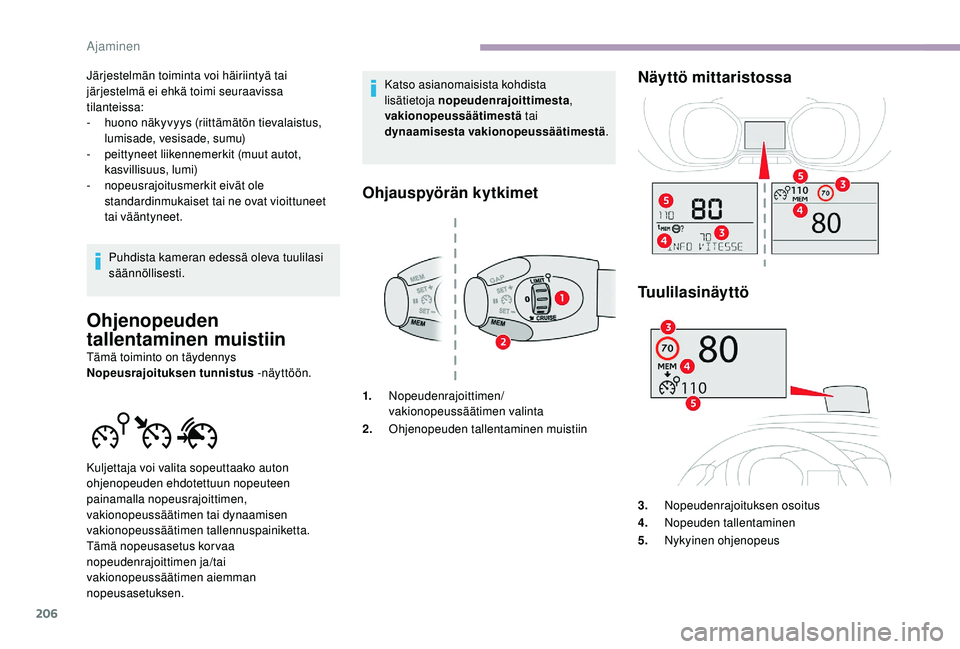

Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
-
h
uono näkyvyys (riittämätön tievalaistus,
lumisade, vesisade, sumu)
-

p
eittyneet liikennemerkit (muut autot,
kasvillisuus, lumi)
-
n

opeusrajoitusmerkit eivät ole
standardinmukaiset tai ne ovat vioittuneet
tai vääntyneet.
Puhdista kameran edessä oleva tuulilasi
säännöllisesti.
Ohjenopeuden
tallentaminen muistiin
Tämä toiminto on täydennys
Nopeusrajoituksen tunnistus -näyttöön.Katso asianomaisista kohdista
lisätietoja nopeudenrajoittimesta
,
vakionopeussäätimestä tai
dynaamisesta vakionopeussäätimestä .
Ohjauspyörän kytkimet
Kuljettaja voi valita sopeuttaako auton
ohjenopeuden ehdotettuun nopeuteen
painamalla nopeusrajoittimen,
vakionopeussäätimen tai dynaamisen
vakionopeussäätimen tallennuspainiketta.
Tämä nopeusasetus kor vaa
nopeudenrajoittimen ja/tai
vakionopeussäätimen aiemman
nopeusasetuksen.
Näyttö mittaristossa
1.Nopeudenrajoittimen/
vakionopeussäätimen valinta
2. Ohjenopeuden tallentaminen muistiin
Tuulilasinäyttö
3.Nopeudenrajoituksen osoitus
4. Nopeuden tallentaminen
5. Nykyinen ohjenopeus
Ajaminen

207

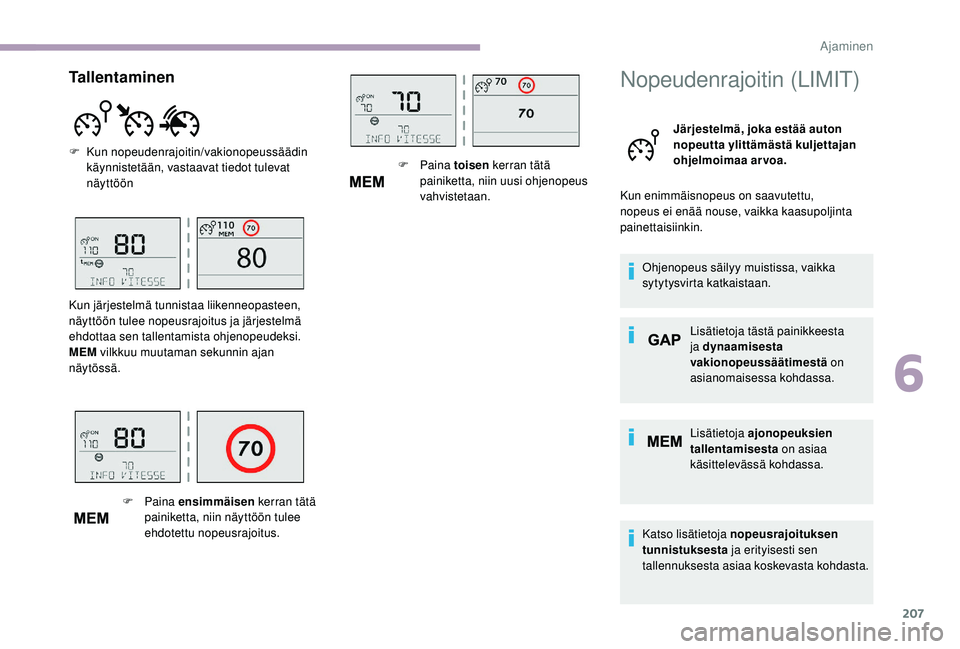

Nopeudenrajoitin (LIMIT)
Järjestelmä, joka estää auton
nopeutta ylittämästä kuljettajan
ohjelmoimaa arvoa.
Kun enimmäisnopeus on saavutettu,
nopeus ei enää nouse, vaikka kaasupoljinta
painettaisiinkin.
Ohjenopeus säilyy muistissa, vaikka
sytytysvirta katkaistaan.
Lisätietoja tästä painikkeesta
ja dynaamisesta
vakionopeussäätimestä on
asianomaisessa kohdassa.
Lisätietoja ajonopeuksien
tallentamisesta on asiaa
käsittelevässä kohdassa.
Katso lisätietoja nopeusrajoituksen
tunnistuksesta ja erityisesti sen
tallennuksesta asiaa koskevasta kohdasta.
F

Paina ensimmäisen kerran tätä
painiketta, niin näyttöön tulee
ehdotettu nopeusrajoitus.
Kun järjestelmä tunnistaa liikenneopasteen,
näyttöön tulee nopeusrajoitus ja järjestelmä
ehdottaa sen tallentamista ohjenopeudeksi.
MEM
vilkkuu muutaman sekunnin ajan
näytössä. F

Paina toisen kerran tätä
painiketta, niin uusi ohjenopeus
vahvistetaan.
Tallentaminen
F Kun nopeudenrajoitin/vakionopeussäädin käynnistetään, vastaavat tiedot tulevat
näyttöön
6
Ajaminen

208

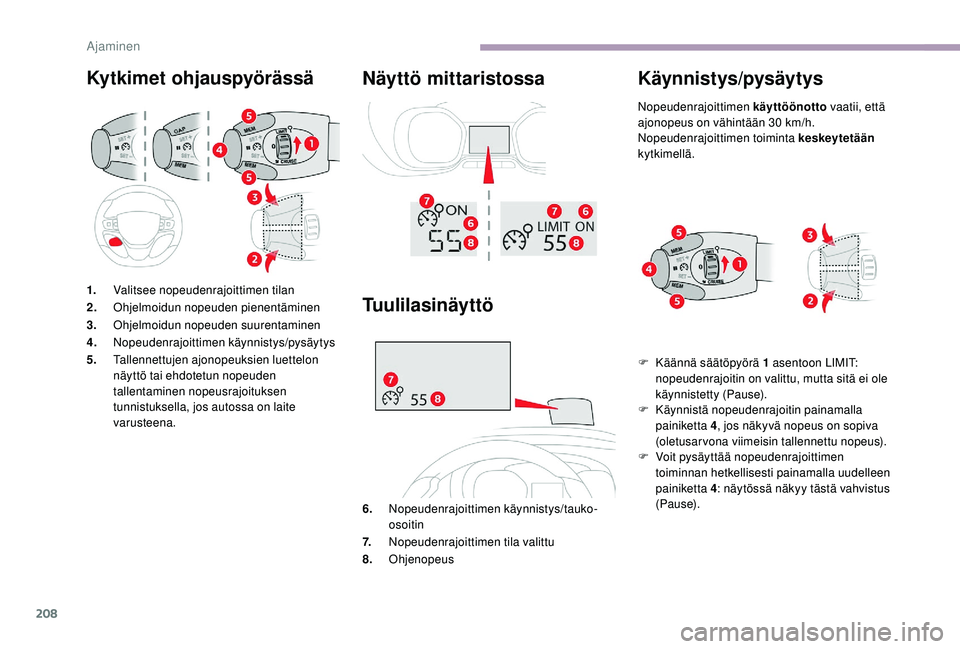

Kytkimet ohjauspyörässä Näyttö mittaristossa
1.Valitsee nopeudenrajoittimen tilan
2. Ohjelmoidun nopeuden pienentäminen
3. Ohjelmoidun nopeuden suurentaminen
4. Nopeudenrajoittimen käynnistys/pysäytys
5. Tallennettujen ajonopeuksien luettelon
näyttö tai ehdotetun nopeuden
tallentaminen nopeusrajoituksen
tunnistuksella, jos autossa on laite
varusteena.
Tuulilasinäyttö
6.Nopeudenrajoittimen käynnistys/tauko-
osoitin
7. Nopeudenrajoittimen tila valittu
8. Ohjenopeus
Käynnistys/pysäytys
Nopeudenrajoittimen käyttöönotto vaatii, että
ajonopeus on vähintään 30 km/h.
Nopeudenrajoittimen toiminta keskeytetään
kytkimellä.
F

Kä
ännä säätöpyörä 1 asentoon LIMIT:
nopeudenrajoitin on valittu, mutta sitä ei ole
käynnistetty (Pause).
F

K
äynnistä nopeudenrajoitin painamalla
painiketta 4, jos näkyvä nopeus on sopiva
(oletusarvona viimeisin tallennettu nopeus).
F

V
oit pysäyttää nopeudenrajoittimen
toiminnan hetkellisesti painamalla uudelleen
painiketta 4 : näytössä näkyy tästä vahvistus
(Pause).
Ajaminen
