Lancia Delta 2010 Instructieboek (in Dutch)

90WEGWIJS IN UW AUTO
ACHTERKLEP SLUITEN fig. 56
U sluit de achterklep door de achterklep te laten zakken
en ter hoogte van het slot te drukken, totdat u de ver-
grendeling hoort. Aan de binnenzijde van de achterklep
zitten twee handgrepen B waarmee u de achterklep mak-
kelijker kunt sluiten.
fig. 56L0E0047m
Als u in een gebied rijdt waar brandstof
moeilijk verkrijgbaar is en u daarom reser-
vebrandstof in een jerrycan wilt vervoeren,
dan dient u zich aan de geldende wetgeving te hou-
den. Gebruik alleen een goedgekeurde jerrycan en
bevestig deze op de juiste wijze. Toch zal bij een on-
geval de kans op brand groter zijn.
Let er op dat u niet tegen voorwerpen op het impe-
riaal stoot als u de achterklep opent.
Het maximum laadvermogen van de auto
mag nooit overschreden worden (zie hoofd-
stuk „6”). Controleer bovendien of de baga-
geruimte goed geladen is, om te voorkomen dat een
voorwerp bij bruusk remmen naar voren schiet en
letsel veroorzaakt. Rijd niet met een geopende ach-
terklep: het uitlaatgas kan in het interieur dringen.
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 90

WEGWIJS IN UW AUTO91
1
fig. 57L0E0048m
ACHTERKLEP IN GEVAL VAN NOOD OPENEN
fig. 57
Om de achterklep vanuit het interieur te openen (bij een
lege accu of bij een storing in het elektrische systeem van
de achterklep zelf), moet als volgt te werk worden ge-
gaan (zie „Bagageruimte vergroten” in dit hoofdstuk):
❍verwijder de hoofdsteunen achter;
❍klap de rugleuningen naar voren;
❍voor het mechanisch ontgrendelen van de achterklep,
moet u vanuit de bagageruimte het hendeltje A bedienen.BAGAGERUIMTE VERGROTEN
Het is mogelijk de bagageruimte te vergroten door de deel-
bare achterbank gedeeltelijk (1/3 of 2/3) of geheel neer
te klappen fig. 59.
Ga voor het vergroten van de bagageruimte als volgt te werk:
❍laat de hoofdsteunen van de achterbank geheel zakken;
❍plaats de veiligheidsgordel opzij en controleer of de
gordel niet gespannen is of gedraaid zit;
❍maak de afdekhoes van de hoedenplank (voor bepaal-
de uitvoeringen/markten) los van de rugleuningen;
❍bedien een van de hendels A-fig. 58 om de gewenste
rugleuning neer te klappen (dit kan worden verge-
makkelijkt door de zitplaats iets naar voren te schui-
ven met de hendel B (voor bepaalde uitvoerin-
gen/markten);
fig. 58L0E0049m
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 91

92WEGWIJS IN UW AUTO
fig. 59L0E0110m
Om de capaciteit van de laadruimte verder te vergroten,
kunnen de achterzittingen naar voren worden geduwd met
behulp van de handgreep B-fig. 58 (voor bepaalde uit-
voeringen/markten).
BELANGRIJK Trek de hoofdsteunen van de achterbank
helemaal omhoog alvorens de rugleuningen neer te klap-
pen, zodat een vlakke laadvloer ontstaat.
ACHTERBANK TERUGPLAATSEN
Om het terugplaatsen van de rugleuning te vergemakke-
lijken is het raadzaam de zitting helemaal naar voren te
verschuiven voordat de rugleuning wordt teruggekanteld.
Plaats de veiligheidsgordels opzij en controleer of de gor-
dels niet gespannen zijn of gedraaid zitten. Plaats na het
indrukken van de hendels A-fig. 58, de rugleuningen om-
hoog en druk de leuningen naar achteren, totdat beide
borgmechanismen hoorbaar inklikken.
Trek aan de handgreep B-fig. 58 (voor bepaalde uitvoe-
ringen/markten) en schuif de zitplaatsen naar achteren
totdat het borgmechanisme hoorbaar inklikt.
Controleer of de rugleuning aan beide zijden
goed vergrendeld is om te voorkomen dat in
geval van bruusk remmen, de rugleuning
naar voren klapt en de passagiers verwondt.
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 92

WEGWIJS IN UW AUTO93
1
fig. 61L0E0051mfig. 60L0E0050m
Ga voor het weer terugplaatsen van de hoedenplank in
omgekeerde volgorde te werk. HOEDENPLANK
Hoedenplank verwijderen:
❍maak de bevestigingen van de rugleuningen van de
achterzitplaatsen los fig. 60;
❍begeleid de rolhoes in de rolautomaat;
❍maak de bevestigingen A-fig. 61 (één per zijde) los;
❍maak de bevestigingen B-fig. 61 los, draai de hoe-
denplank 90° en trek hem naar buiten.
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 93

94WEGWIJS IN UW AUTO
MAGIC BACK BOX (DUBBELE LAADRUIMTE)
fig. 63-64 (voor bepaalde uitvoeringen/markten)
Naast neerklapbare zitplaatsen, kan de auto ook zijn uit-
gerust met een laadvloer die ingesteld kan worden op twee
verschillende hoogtes, waardoor een vlakke vloer wordt
verkregen en het volume van de bagageruimte modulair
kan worden aangepast.
Als u de laadvloer in de hoogste stand houdt, kunt u de
ruimte onder de laadvloer gebruiken als extra opbergplaats
voor breekbare of kleine voorwerpen.
Om de ruimte onder de laadvloer te gebruiken, moet u de
laadvloer A met een hand omhooghouden en de gewens-
te voorwerpen in de ruimte plaatsen.
BELANGRIJK De laadvloer mag alleen verplaatst worden
als u zich in het midden bevindt ten opzichte van de ba-
gageruimte.Om de laadvloer A in de laagste stand te zetten fig 63:
❍draai altijd de klepjes C-fig.62 in verticale stand tegen
de rugleuning van de achterbank;
❍pak de handgreep B vast en plaats de laadvloer A
(punt 1) ongeveer 45° omhoog;
❍trek de laadvloer in horizontale richting naar u toe tot
aan het einde van de slag (punt 2);
❍duw de laadvloer iets naar beneden totdat hij punt 3
heeft bereikt (laagste stand);
❍begeleid de laadvloer totdat deze in de „laagste stand”
staat (punt 4).
Om de laadvloer A van de laagste stand
in de hoogste stand te plaatsen fig. 64:
❍pak de handgreep B vast (punt 1) en plaats de laad-
vloer A ongeveer 45° omhoog;
❍trek de laadvloer omhoog tot aan punt 2 en laat de
vloer steunen op de zijsteunen D;
❍trek de laadvloer naar u toe en plaats hem helemaal
naar voren (punt 3);
❍laat de laadvloer zakken tot aan punt 4 („hoogste
stand”).
Het noodreservewiel uitnemen:
❍trek met behulp van de handgreep B de laadvloer om-
hoog;
❍til de vloerbedekking in de bagageruimte op;
❍pak het lusje dat aan de vloerbedekking is bevestigd
en haak het vast aan de bovenste rand van de baga-
geruimte.
fig. 62L0E0220m
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 94

WEGWIJS IN UW AUTO95
1
fig. 63L0E0221m
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 95

96WEGWIJS IN UW AUTO
fig. 64L0E0222m
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 96

WEGWIJS IN UW AUTO97
1
fig. 65L0E0053m

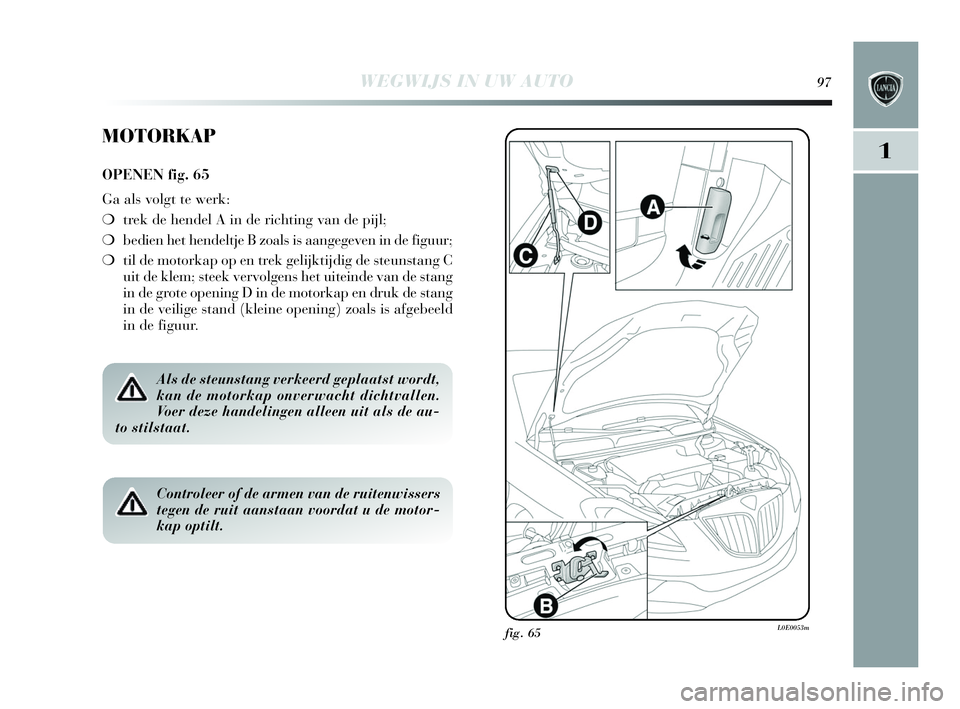

MOTORKAP
OPENEN fig. 65
Ga als volgt te werk:
❍trek de hendel A in de richting van de pijl;
❍bedien het hendeltje B zoals is aangegeven in de figuur;
❍til de motorkap op en trek gelijktijdig de steunstang C
uit de klem; steek vervolgens het uiteinde van de stang
in de grote opening D in de motorkap en druk de stang
in de veilige stand (kleine opening) zoals is afgebeeld
in de figuur.
Als de steunstang verkeerd geplaatst wordt,
kan de motorkap onverwacht dichtvallen.
Voer deze handelingen alleen uit als de au-
to stilstaat.
Controleer of de armen van de ruitenwissers
tegen de ruit aanstaan voordat u de motor-
kap optilt.
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 97

98WEGWIJS IN UW AUTO
Wees voorzichtig als u werkzaamheden in de
motorruimte moet verrichten en de motor nog
warm is, om brandwonden te voorkomen.
Kom niet met uw handen in de buurt van de elek-
troventilateur: de elektroventilateur kan, ook bij uit-
geschakeld contact, onverwacht inschakelen. Wacht
tot de motor is afgekoeld.
Pas op met sjaals, dassen of loszittende kle-
dingstukken omdat ook deze door de bewe-
gende onderdelen kunnen worden gegrepen.
Sluiten fig. 65
Ga als volgt te werk:
❍Houd de motorkap met een hand omhoog, trek met de
andere hand de stang C uit de zitting D en plaats de
steunstang terug in de klem;
❍Laat de motorkap tot op ongeveer 20 cm van de mo-
torruimte zakken, laat de motorkap vallen en contro-
leer of de motorkap goed is gesloten door deze op te
tillen. De motorkap mag niet alleen door de beveiliging
vergrendeld zijn. Druk in dit laatste geval de motor-
kap niet dicht, maar til hem opnieuw op en herhaal de
handeling.
Om veiligheidsredenen moet de motorkap tij-
dens het rijden altijd goed gesloten zijn. Con-
troleer daarom altijd of de motorkap goed
vergrendeld is. Als u tijdens het rijden merkt dat de
motorkap niet goed is vergrendeld, stop dan on-
middellijk en sluit de motorkap op de juiste wijze.
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 98

WEGWIJS IN UW AUTO99
1
IMPERIAAL/SKIDRAGER
BEVESTIGINGSPUNTEN
De bevestigingspunten bevinden zich op de in fig. 66 aan-
gegeven plaatsen en zijn uitsluitend bereikbaar bij geo-
pende portieren.
In het Lancia Lineaccessori-programma is een imperi-
aal/skidrager opgenomen die speciaal voor de achterklep
is ontwikkeld.
BELANGRIJK U dient zich strikt aan de montagevoor-
schriften te houden die bij de set zijn geleverd. De mon-
tage moet altijd door deskundige personen worden uit-
gevoerd.
fig. 66L0E0111m
Houdt u strikt aan de wettelijke bepalingen
betreffende de maximale afmetingen.
Verdeel de lading gelijkmatig en houd tijdens
de rit rekening met een verhoogde zijwindge-
voeligheid.
Het maximum laadvermogen van de auto mag
nooit overschreden worden (zie hoofdstuk „6”).
001-142 Delta NL 3ed Allin. 4ed 20-04-2010 16:47 Pagina 99
