159
Condução

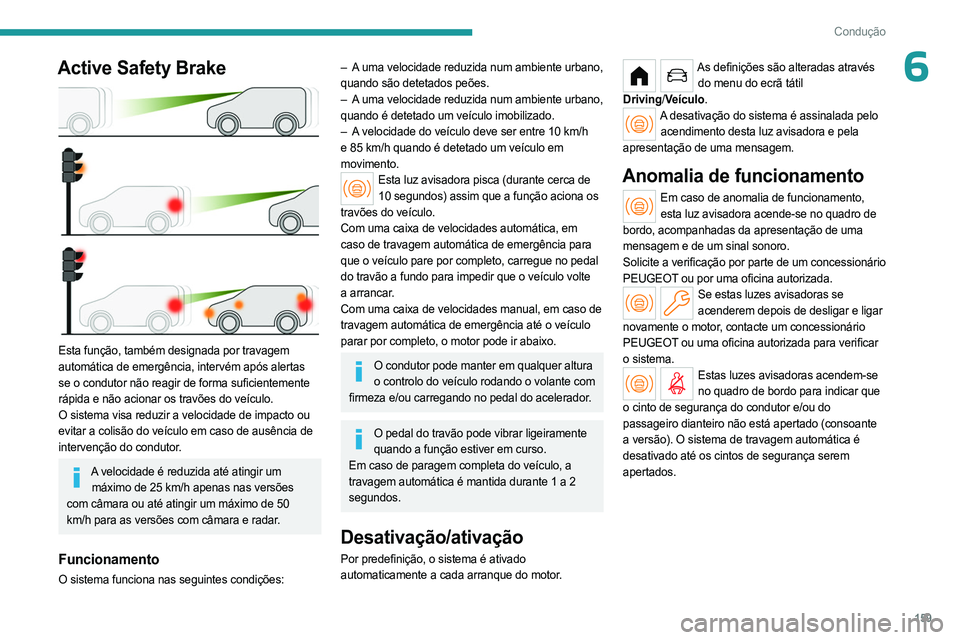

6Active Safety Brake

Esta função, também designada por travagem
automática de emergência, intervém após alertas
se o condutor não reagir de forma suficientemente
rápida e não acionar os travões do veículo.
O sistema visa reduzir a velocidade de impacto ou
evitar a colisão do veículo em caso de ausência de
intervenção do condutor.
A velocidade é reduzida até atingir um máximo de 25 km/h apenas nas versões
com câmara ou até atingir um máximo de 50
km/h para as versões com câmara e radar.
Funcionamento
O sistema funciona nas seguintes condições:
– A uma velocidade reduzida num ambiente urbano,
quando são detetados peões.
–

A
uma velocidade reduzida num ambiente urbano,
quando é detetado um veículo imobilizado.
–

A
velocidade do veículo deve ser entre 10 km/h
e 85 km/h quando é detetado um veículo em
movimento.
Esta luz avisadora pisca (durante cerca de 10 segundos) assim que a função aciona os
travões do veículo.
Com uma caixa de velocidades automática, em
caso de travagem automática de emergência para
que o veículo pare por completo, carregue no pedal
do travão a fundo para impedir que o veículo volte
a arrancar.
Com uma caixa de velocidades manual, em caso de
travagem automática de emergência até o veículo
parar por completo, o motor pode ir abaixo.
O condutor pode manter em qualquer altura o controlo do veículo rodando o volante com
firmeza e/ou carregando no pedal do acelerador.
O pedal do travão pode vibrar ligeiramente quando a função estiver em curso.
Em caso de paragem completa do veículo, a
travagem automática é mantida durante 1 a 2
segundos.
Desativação/ativação
Por predefinição, o sistema é ativado
automaticamente a cada arranque do motor.
As definições são alteradas através do menu do ecrã tátil
Driving/ Veículo.
A desativação do sistema é assinalada pelo
acendimento desta luz avisadora e pela
apresentação de uma mensagem.
Anomalia de funcionamento
Em caso de anomalia de funcionamento, esta luz avisadora acende-se no quadro de
bordo, acompanhadas da apresentação de uma
mensagem e de um sinal sonoro.
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
Se estas luzes avisadoras se acenderem depois de desligar e ligar
novamente o motor, contacte um concessionário
PEUGEOT ou uma oficina autorizada para verificar
o sistema.
Estas luzes avisadoras acendem-se no quadro de bordo para indicar que
o cinto de segurança do condutor e/ou do
passageiro dianteiro não está apertado (consoante
a versão). O sistema de travagem automática é
desativado até os cintos de segurança serem
apertados.

160
Condução

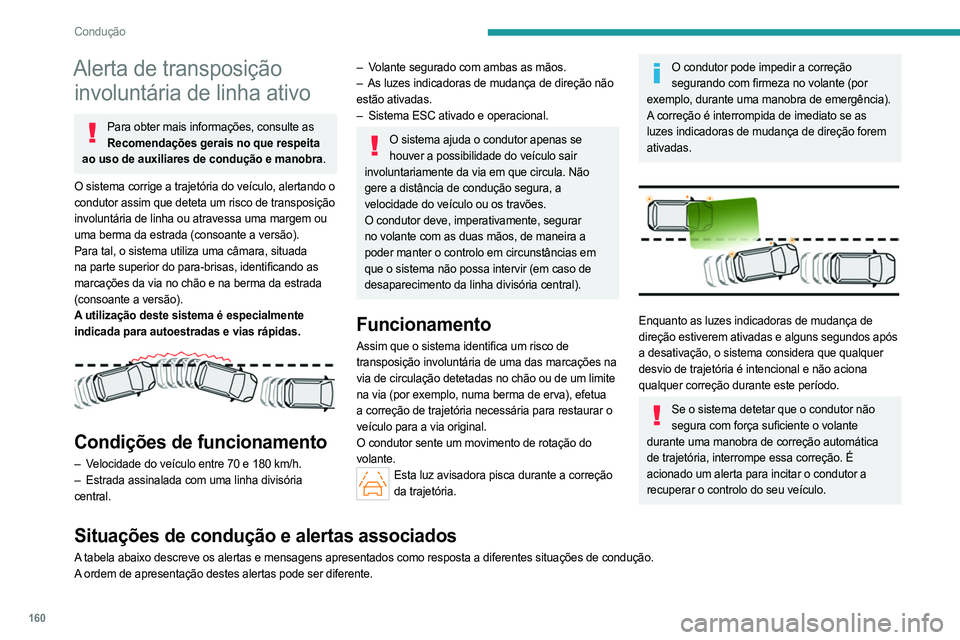

Alerta de transposição involuntária de linha ativo
Para obter mais informações, consulte as
Recomendações gerais no que respeita
ao uso de auxiliares de condução e manobra.
O sistema corrige a trajetória do veículo, alertando o
condutor assim que deteta um risco de transposição
involuntária de linha ou atravessa uma margem ou
uma berma da estrada (consoante a versão).
Para tal, o sistema utiliza uma câmara, situada
na parte superior do para-brisas, identificando as
marcações da via no chão e na berma da estrada
(consoante a versão).
A utilização deste sistema é especialmente
indicada para autoestradas e vias rápidas.


Condições de funcionamento
– Velocidade do veículo entre 70 e 180 km/h.
– Estrada assinalada com uma linha divisória
central.
– Volante segurado com ambas as mãos.
– As luzes indicadoras de mudança de direção não
estão ativadas.
–

Sistema ESC ativado e operacional.
O sistema ajuda o condutor apenas se houver a possibilidade do veículo sair
involuntariamente da via em que circula. Não
gere a distância de condução segura, a
velocidade do veículo ou os travões.
O condutor deve, imperativamente, segurar
no volante com as duas mãos, de maneira a
poder manter o controlo em circunstâncias em
que o sistema não possa intervir (em caso de
desaparecimento da linha divisória central).
Funcionamento
Assim que o sistema identifica um risco de
transposição involuntária de uma das marcações na
via de circulação detetadas no chão ou de um limite
na via (por exemplo, numa berma de erva), efetua
a correção de trajetória necessária para restaurar o
veículo para a via original.
O condutor sente um movimento de rotação do
volante.
Esta luz avisadora pisca durante a correção da trajetória.
O condutor pode impedir a correção segurando com firmeza no volante (por
exemplo, durante uma manobra de emergência).
A correção é interrompida de imediato se as
luzes indicadoras de mudança de direção forem
ativadas.


Enquanto as luzes indicadoras de mudança de
direção estiverem ativadas e alguns segundos após
a desativação, o sistema considera que qualquer
desvio de trajetória é intencional e não aciona
qualquer correção durante este período.
Se o sistema detetar que o condutor não segura com força suficiente o volante
durante uma manobra de correção automática
de trajetória, interrompe essa correção. É
acionado um alerta para incitar o condutor a
recuperar o controlo do seu veículo.
Situações de condução e alertas associados
A tabela abaixo descreve os alertas e mensagens apresentados como respost\
a a diferentes situações de condução.
A ordem de apresentação destes alertas pode ser diferente.

161
Condução

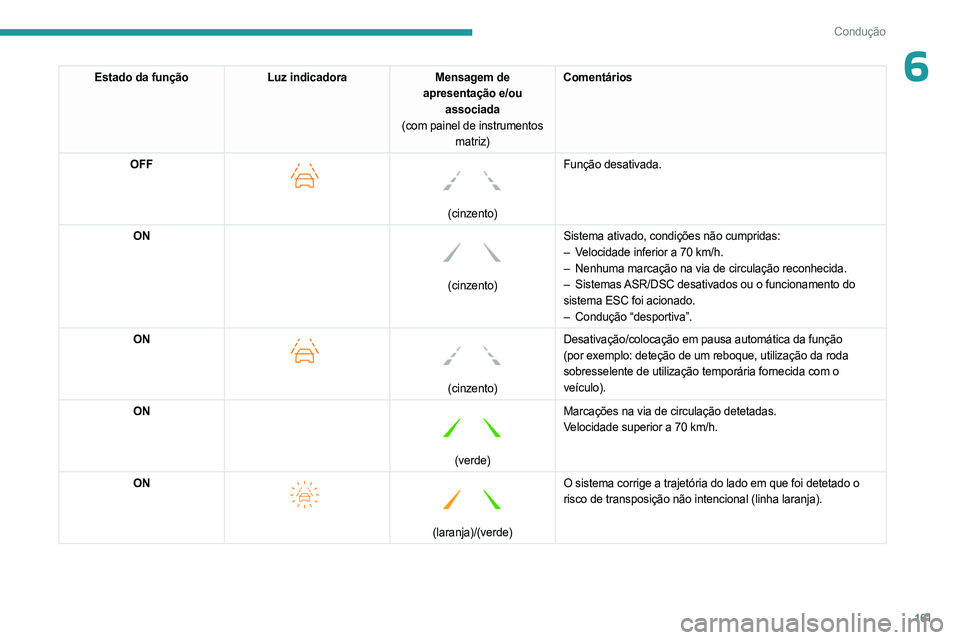

6Estado da funçãoLuz indicadoraMensagem de
apresentação e/ou associada
(com painel de instrumentos matriz) Comentários
OFF


(cinzento)
Função desativada.
ON

(cinzento) Sistema ativado, condições não cumpridas:
–

V
elocidade inferior a 70 km/h.
–
Nenhuma marcação na via de circulação reconhecida.
–
Sistemas ASR/DSC desativados ou o funcionamento do
sistema ESC foi acionado.
–

Condução “desportiva”.
ON

(cinzento)
Desativação/colocação em pausa automática da função\

(por exemplo: deteção de um reboque, utilização da roda
sobresselente de utilização temporária fornecida com o
veículo).
ON

(verde) Marcações na via de circulação detetadas.
Velocidade superior a 70
km/h.
ON

(laranja)/(verde)
O sistema corrige a trajetória do lado em que foi detetado o
risco de transposição não intencional (linha laranja).

162
Condução

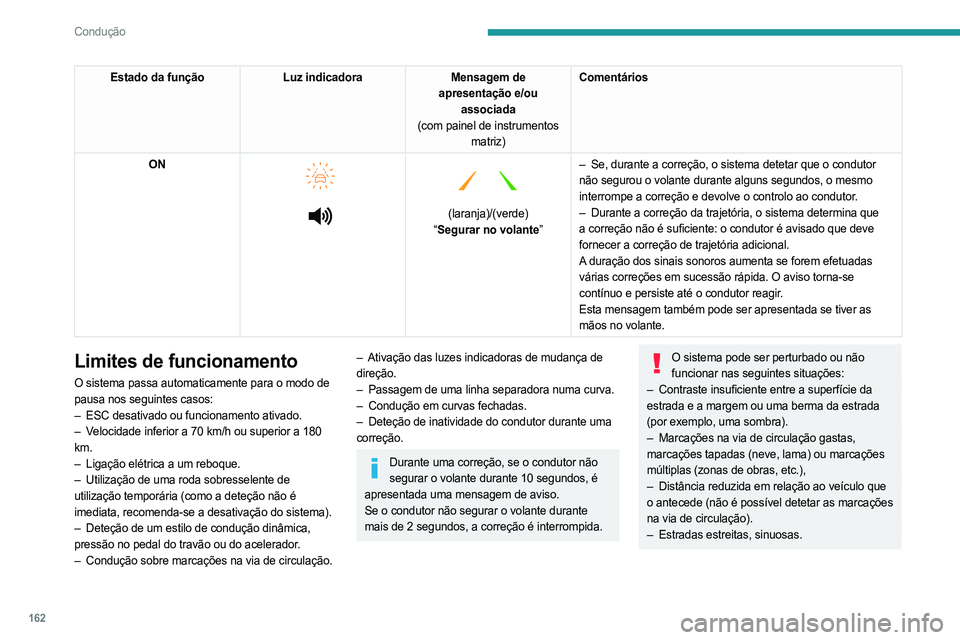

Estado da funçãoLuz indicadoraMensagem de
apresentação e/ou associada
(com painel de instrumentos matriz) Comentários
ON





(laranja)/(verde)
“ Segurar no volante” –

Se, durante a correção, o sistema detetar que o condutor

não segurou o volante durante alguns segundos, o mesmo
interrompe a correção e devolve o controlo ao condutor.
– Durante a correção da trajetória, o sistema determina que
a correção não é suficiente: o condutor é avisado que deve
fornecer a correção de trajetória adicional.
A duração dos sinais sonoros aumenta se forem efetuadas
várias correções em sucessão rápida. O aviso torna-se
contínuo e persiste até o condutor reagir.
Esta mensagem também pode ser apresentada se tiver as
mãos no volante.
Limites de funcionamento
O sistema passa automaticamente para o modo de
pausa nos seguintes casos:
–

ESC desativado ou funcionamento ativado.
–


V
elocidade inferior a 70 km/h ou superior a 180
km.
–

Ligação elétrica a um reboque.
–


Utilização de uma roda sobresselente de

utilização temporária (como a deteção não é
imediata, recomenda-se a desativação do sistema).
–

Deteção de um estilo de condução dinâmica,

pressão no pedal do travão ou do acelerador.
–

Condução sobre marcações na via de circulação.
– Ativação das luzes indicadoras de mudança de
direção.
–

Passagem de uma linha separadora numa curva.
–


Condução em curvas fechadas.
–


Deteção de inatividade do condutor durante uma

correção.
Durante uma correção, se o condutor não segurar o volante durante 10 segundos, é
apresentada uma mensagem de aviso.
Se o condutor não segurar o volante durante
mais de 2 segundos, a correção é interrompida.
O sistema pode ser perturbado ou não funcionar nas seguintes situações:
–

Contraste insuficiente entre a superfície da

estrada e a margem ou uma berma da estrada
(por exemplo, uma sombra).
–

Marcações na via de circulação gastas,

marcações tapadas (neve, lama) ou marcações
múltiplas (zonas de obras, etc.),
–

Distância reduzida em relação ao veículo que

o antecede (não é possível detetar as marcações
na via de circulação).
–

Estradas estreitas, sinuosas.

163
Condução
6Risco de acionamentos inadvertidos
O sistema deve ser desativado nas seguintes
situações:
–
Quando substituir uma roda ou trabalhar perto de

uma roda.
–

Efetuar um reboque ou se tiver um porta-
bicicletas num dispositivo de reboque, em especial


com um reboque não ligado ou se não for aprovado.
–

Estrada em más condições, instável ou com

aderência muito fraca (risco de aquaplanagem, neve
ou gelo).
–

Condições meteorológicas adversas.
–


condução num circuito de corridas.
–


Condução num dinamómetro.
Desativação/ativação



► Pressione este botão para desativar/reativar o
sistema em qualquer momento.
A desativação é indicada pelo acendimento da luz indicadora do botão e esta luz
avisadora no quadro de bordo.
O sistema é reativado automaticamente sempre
que a ignição é ligada.
Anomalia de funcionamento
Em caso de anomalia de funcionamento, estas luzes
avisadoras acendem-se no quadro de bordo,
acompanhadas da apresentação de uma
mensagem e de um sinal sonoro.
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
Controlo dos ângulos
mortos
Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.


Este sistema avisa o condutor da presença
potencialmente perigosa de outro veículo
(automóvel, camião, motociclo) nos ângulos mortos
do veículo (áreas ocultas no campo de visão do
condutor) através dos sensores situados nas partes
laterais dos para-choques.


Uma luz avisadora surge no retrovisor exterior do
lado em questão:
–

fixa
, imediatamente, quando se é ultrapassado;
–

a piscar
, após cerca de um segundo, ao
ultrapassar um veículo lentamente utilizando a luz
indicadora de mudança de direção.
Ativação/desativação
As definições são alteradas através do menu do ecrã tátil Driving/
Veículo.
Quando liga o veículo, a luz avisadora acende-se
em cada espelho para indicar que o sistema está
ativado.
O estado do sistema é memorizado depois de
desligar a ignição.
O sistema é desativado automaticamente em caso de reboque com um dispositivo de
reboque homologado pela PEUGEOT.
Condições de funcionamento
– Todos os veículos circulam no mesmo sentido e
em vias contíguas.

164
Condução
– A velocidade do veículo deve ser entre 12 e 140
km/h.
–
Quando ultrapassar um veículo, a diferença de

velocidade é inferior a 10 km/h.
–

Quando for ultrapassado por um veículo, a

diferença de velocidade é inferior a 25 km/h.
–

O trânsito flui normalmente.
–


A
ultrapassagem de um veículo durante um
determinado período de tempo e o veículo que está
a ser ultrapassado permanecer num ângulo morto.
–

Se circular numa via em linha reta ou em curva

ligeira.
–

O veículo não possuir um reboque, caravana, etc.
Limites de funcionamento



Nenhum alerta é acionado nas seguintes condições:
– presença de objetos fixos (por exemplo, veículos
estacionados, barreiras de proteção, postes de
iluminação, sinais de trânsito).
–

veículos que se desloquem em sentido inverso.
–


em estradas sinuosas ou no caso de curvas

apertadas.
–

em ultrapassagens ou se for ultrapassado por

um veículo muito comprido (por exemplo, camiões,
autocarros), ambos detetados num ângulo morto na
traseira e presentes no campo de visão do condutor
na parte dianteira.
–

manobra de ultrapassagem rápida.
–


tráfego muito intenso: os veículos, detetados à

frente e atrás, são confundidos com um camião ou
objeto fixo.
Anomalia de funcionamento
Se ocorrer uma anomalia de funcionamento, esta luz avisadora acende-se no quadro de
bordo, acompanhada de uma mensagem.
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
O sistema pode ser perturbado temporariamente por determinadas
condições climáticas (por exemplo, chuva,
granizo).
Em particular, a condução em piso molhado
ou a transição de uma área seca para uma
área molhada pode causar alertas falsos (por
exemplo, a presença de gotas de água no
ângulo morto é interpretada como um veículo).
Com mau tempo ou no inverno, assegure-se de
que os sensores não ficam cobertos de lama,
gelo ou neve.
Procure não tapar a zona de aviso, situada nos
retrovisores exteriores ou nas zonas de deteção
situadas nos para-choques dianteiro e traseiro,
com etiquetas adesivas ou outros objetos; esta
situação pode afetar o funcionamento correto do
sistema.

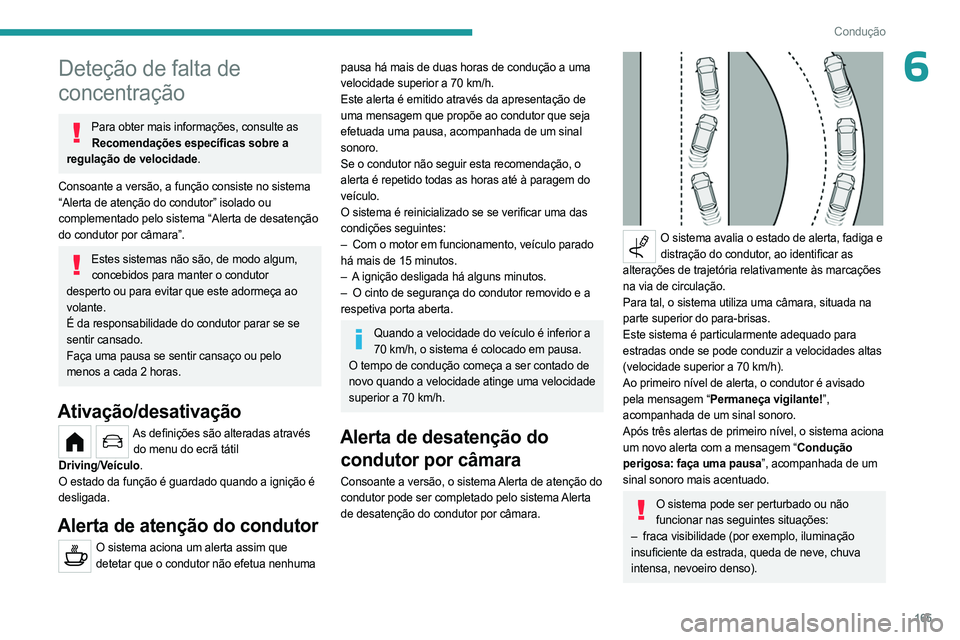

165
Condução
6Deteção de falta de
concentração
Para obter mais informações, consulte as Recomendações específicas sobre a
regulação de velocidade.
Consoante a versão, a função consiste no sistema
“Alerta de atenção do condutor” isolado ou
complementado pelo sistema “Alerta de desatenção
do condutor por câmara”.
Estes sistemas não são, de modo algum, concebidos para manter o condutor
desperto ou para evitar que este adormeça ao
volante.
É da responsabilidade do condutor parar se se
sentir cansado.
Faça uma pausa se sentir cansaço ou pelo
menos a cada 2 horas.
Ativação/desativação
As definições são alteradas através do menu do ecrã tátil
Driving/ Veículo.
O estado da função é guardado quando a ignição é
desligada.
Alerta de atenção do condutor
O sistema aciona um alerta assim que detetar que o condutor não efetua nenhuma
pausa há mais de duas horas de condução a uma
velocidade superior a 70 km/h.
Este alerta é emitido através da apresentação de
uma mensagem que propõe ao condutor que seja
efetuada uma pausa, acompanhada de um sinal
sonoro.
Se o condutor não seguir esta recomendação, o
alerta é repetido todas as horas até à paragem do
veículo.
O sistema é reinicializado se se verificar uma das
condições seguintes:
–

Com o motor em funcionamento, veículo parado

há mais de 15 minutos.
–

A
ignição desligada há alguns minutos.
–

O cinto de segurança do condutor removido e a

respetiva porta aberta.
Quando a velocidade do veículo é inferior a 70 km/h, o sistema é colocado em pausa.
O tempo de condução começa a ser contado de
novo quando a velocidade atinge uma velocidade
superior a 70 km/h.
Alerta de desatenção do condutor por câmara
Consoante a versão, o sistema Alerta de atenção do
condutor pode ser completado pelo sistema Alerta
de desatenção do condutor por câmara.


O sistema avalia o estado de alerta, fadiga e
distração do condutor, ao identificar as
alterações de trajetória relativamente às marcações
na via de circulação.
Para tal, o sistema utiliza uma câmara, situada na
parte superior do para-brisas.
Este sistema é particularmente adequado para
estradas onde se pode conduzir a velocidades altas
(velocidade superior a 70 km/h).
Ao primeiro nível de alerta, o condutor é avisado
pela mensagem “Permaneça vigilante!”,
acompanhada de um sinal sonoro.
Após três alertas de primeiro nível, o sistema aciona
um novo alerta com a mensagem “Condução
perigosa: faça uma pausa”, acompanhada de um
sinal sonoro mais acentuado.
O sistema pode ser perturbado ou não funcionar nas seguintes situações:
–

fraca visibilidade (por exemplo, iluminação

insuficiente da estrada, queda de neve, chuva
intensa, nevoeiro denso).

166
Condução
– encadeamento (por exemplo, luzes de
veículos em sentido contrário, sol de frente,
reflexos em piso molhado, saída de túnel,
alternância de sombra e luz).
–

zona do para-brisas situada em frente à

câmara: suja, embaciada, congelada, com neve,
danificada ou tapada com um autocolante.
–

ausência de marcações no solo, marcações

gastas, tapadas (neve, lama) ou marcações
múltiplas (zonas de obras).
–

distância reduzida para o veículo à frente

(marcações no solo não detetadas).
–

estradas estreitas ou sinuosas.
Em determinadas condições de condução (piso degradado ou ventos fortes), o
sistema pode emitir alertas independentemente
do nível de vigilância do condutor.
O sistema pode ser perturbado ou não funcionar nas seguintes situações:
–

ausência de marcações no solo, marcações

gastas, tapadas (neve, lama) ou marcações
múltiplas (zonas de obras);
–

distância reduzida para o veículo que o

antecede (marcações no solo não detetadas);
–

estradas estreitas, sinuosas, etc.
Ajuda ao estacionamento
Para obter mais informações, consulte as Recomendações gerais no que respeita
ao uso de auxiliares de condução e manobra.


Este sistema deteta e assinala a proximidade
de obstáculos (por exemplo, peões, veículos,
árvores, barreiras) através de sensores situados no
para-choques.
Ajuda ao estacionamento traseira
► Engrene a marcha -atrás para iniciar o sistema
(confirmada por um sinal sonoro).
O sistema é desligado quando a marcha-atrás é
desengrenada.
Ajuda sonora

Os sinais do sistema assinalam a presença de
obstáculos na zona de deteção do sensor e no
percurso do veículo definidos pela orientação do
volante.


Dependendo da versão, no exemplo apresentado,
apenas os obstáculos presentes na área sombreada
são assinalados pela ajuda sonora.
As informações de proximidade são fornecidas por
um sinal sonoro intermitente cuja frequência vai
aumentando à medida que o veículo se aproxima
do obstáculo.
Quando a distância entre o veículo e o obstáculo é
inferior a cerca de trinta centímetros, o sinal sonoro
torna-se contínuo.
O som emitido pelo altifalante (direito ou esquerdo)
indica o lado em que está localizado o obstáculo.

167
Condução
6Ajustar o sinal sonoroConsoante a versão, com PEUGEOT Connect Radio ou
PEUGEOT Connect Nav, se pressionar este
botão, o vidro é aberto para regular o volume do
sinal sonoro.
Ajuda visual

Isto complementa o sinal sonoro, sem ter em conta
a trajetória do veículo, através da apresentação
de barras no ecrã cuja localização representa a
distância entre o obstáculo e o veículo (branco:
obstáculos mais distantes, laranja: obstáculos
próximos, vermelho: obstáculos muito próximos).
Quando o obstáculo está muito próximo, o símbolo
de “Perigo” é apresentado no ecrã.
Ajuda ao estacionamento dianteira
Como complemento à ajuda ao estacionamento
traseiro, a ajuda ao estacionamento dianteiro
é ativada quando é detetado um obstáculo na
dianteira e a velocidade do veículo permanece
inferior a 10 km/h.
O funcionamento da ajuda ao estacionamento
dianteiro é suspenso se o veículo parar durante
mais de três segundos na marcha avante, se um
obstáculo já não for detetado ou a velocidade do
veículo exceder 10 km/h.
O som difundido pelo altifalante (dianteiro
ou traseiro) permite determinar a
localização do obstáculo relativamente ao
veículo, à frente ou atrás do trajeto.
Ajuda ao estacionamento lateral


Com quatro sensores adicionais situados ao lado
dos para-choques, o sistema regista a posição dos
obstáculos durante a manobra e assinala-os quando
estes se encontram ao lado do veículo.
Apenas os obstáculos fixos são indicados
corretamente. Os obstáculos móveis
detetados no início da manobra podem ser
indicados por engano, enquanto que os objetos
móveis que aparecem junto ao veículo, mas que
não foram registados anteriormente, não serão
indicados.
Os objetos memorizados durante a manobra vão deixar de ser armazenados
depois de desligar a ignição.
Desativação/ativação
Sem ecrã tátil



► Pressione este botão para desativar ou ativar o
sistema.
A luz indicadora está acesa quando o sistema está
desativado.
Com ecrã tátil
As definições são alteradas através do menu do ecrã
tátil

Driving

/ Veículo.
O estado da função é guardado quando a ignição é
desligada.

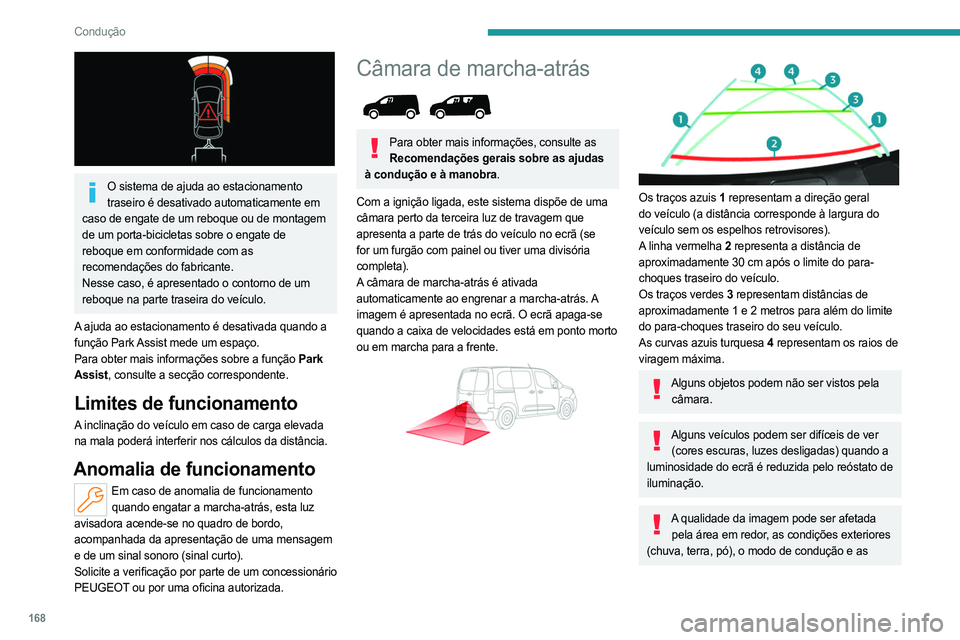

168
Condução

O sistema de ajuda ao estacionamento traseiro é desativado automaticamente em
caso de engate de um reboque ou de montagem
de um porta-bicicletas sobre o engate de
reboque em conformidade com as
recomendações do fabricante.
Nesse caso, é apresentado o contorno de um
reboque na parte traseira do veículo.
A ajuda ao estacionamento é desativada quando a
função Park Assist mede um espaço.
Para obter mais informações sobre a função Park
Assist, consulte a secção correspondente.
Limites de funcionamento
A inclinação do veículo em caso de carga elevada
na mala poderá interferir nos cálculos da distância.
Anomalia de funcionamento
Em caso de anomalia de funcionamento quando engatar a marcha-atrás, esta luz
avisadora acende-se no quadro de bordo,
acompanhada da apresentação de uma mensagem
e de um sinal sonoro (sinal curto).
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
Câmara de marcha-atrás

Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.
Com a ignição ligada, este sistema dispõe de uma
câmara perto da terceira luz de travagem que
apresenta a parte de trás do veículo no ecrã (se
for um furgão com painel ou tiver uma divisória
completa).
A câmara de marcha-atrás é ativada
automaticamente ao engrenar a marcha-atrás. A
imagem é apresentada no ecrã. O ecrã apaga-se
quando a caixa de velocidades está em ponto morto
ou em marcha para a frente.




Os traços azuis 1 representam a direção geral
do veículo (a distância corresponde à largura do
veículo sem os espelhos retrovisores).
A linha vermelha 2 representa a distância de
aproximadamente 30 cm após o limite do para-
choques traseiro do veículo.
Os traços verdes 3 representam distâncias de
aproximadamente 1 e 2 metros para além do limite
do para-choques traseiro do seu veículo.
As curvas azuis turquesa 4 representam os raios de
viragem máxima.
Alguns objetos podem não ser vistos pela câmara.
Alguns veículos podem ser difíceis de ver (cores escuras, luzes desligadas) quando a
luminosidade do ecrã é reduzida pelo reóstato de
iluminação.
A qualidade da imagem pode ser afetada pela área em redor, as condições exteriores
(chuva, terra, pó), o modo de condução e as
