PEUGEOT PARTNER 2022 Manual de utilização (in Portuguese)

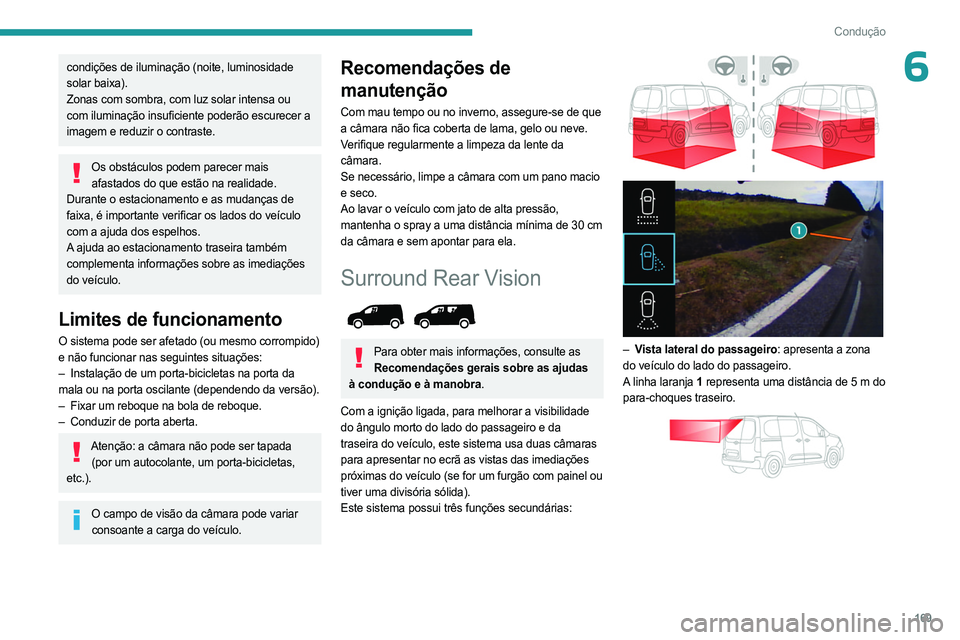

169
Condução
6condições de iluminação (noite, luminosidade
solar baixa).
Zonas com sombra, com luz solar intensa ou
com iluminação insuficiente poderão escurecer a
imagem e reduzir o contraste.
Os obstáculos podem parecer mais afastados do que estão na realidade.
Durante o estacionamento e as mudanças de
faixa, é importante verificar os lados do veículo
com a ajuda dos espelhos.
A ajuda ao estacionamento traseira também
complementa informações sobre as imediações
do veículo.
Limites de funcionamento
O sistema pode ser afetado (ou mesmo corrompido)
e não funcionar nas seguintes situações:
–

Instalação de um porta-bicicletas na porta da

mala ou na porta oscilante (dependendo da versão).
–

Fixar um reboque na bola de reboque.
–


Conduzir de porta aberta.
Atenção: a câmara não pode ser tapada (por um autocolante, um porta-bicicletas,
etc.).
O campo de visão da câmara pode variar consoante a carga do veículo.
Recomendações de
manutenção
Com mau tempo ou no inverno, assegure-se de que
a câmara não fica coberta de lama, gelo ou neve.
Verifique regularmente a limpeza da lente da
câmara.
Se necessário, limpe a câmara com um pano macio
e seco.
Ao lavar o veículo com jato de alta pressão,
mantenha o spray a uma distância mínima de 30 cm
da câmara e sem apontar para ela.
Surround Rear Vision

Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.
Com a ignição ligada, para melhorar a visibilidade
do ângulo morto do lado do passageiro e da
traseira do veículo, este sistema usa duas câmaras
para apresentar no ecrã as vistas das imediações
próximas do veículo (se for um furgão com painel ou
tiver uma divisória sólida).
Este sistema possui três funções secundárias:




– Vista lateral do passageiro: apresenta a zona
do veículo do lado do passageiro.
A linha laranja 1 representa uma distância de 5
m do
para-choques traseiro.

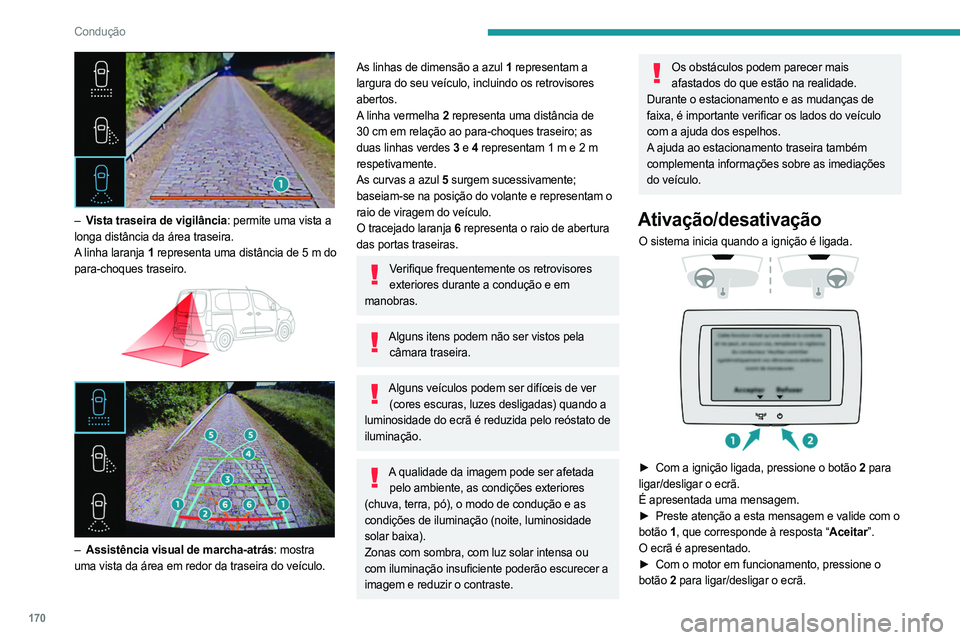

170
Condução

– Vista traseira de vigilância: permite uma vista a
longa distância da área traseira.
A linha laranja 1 representa uma distância de 5
m do
para-choques traseiro.




– Assistência visual de marcha-atrás : mostra
uma vista da área em redor da traseira do veículo.
As linhas de dimensão a azul 1 representam a
largura do seu veículo, incluindo os retrovisores
abertos.
A linha vermelha 2 representa uma distância de
30
cm em relação ao para-choques traseiro; as
duas linhas verdes 3 e 4 representam 1
m e 2 m
respetivamente.
As curvas a azul 5 surgem sucessivamente;
baseiam-se na posição do volante e representam o
raio de viragem do veículo.
O tracejado laranja 6 representa o raio de abertura
das portas traseiras.
Verifique frequentemente os retrovisores exteriores durante a condução e em
manobras.
Alguns itens podem não ser vistos pela câmara traseira.
Alguns veículos podem ser difíceis de ver (cores escuras, luzes desligadas) quando a
luminosidade do ecrã é reduzida pelo reóstato de
iluminação.
A qualidade da imagem pode ser afetada pelo ambiente, as condições exteriores
(chuva, terra, pó), o modo de condução e as
condições de iluminação (noite, luminosidade
solar baixa).
Zonas com sombra, com luz solar intensa ou
com iluminação insuficiente poderão escurecer a
imagem e reduzir o contraste.
Os obstáculos podem parecer mais afastados do que estão na realidade.
Durante o estacionamento e as mudanças de
faixa, é importante verificar os lados do veículo
com a ajuda dos espelhos.
A ajuda ao estacionamento traseira também
complementa informações sobre as imediações
do veículo.
Ativação/desativação
O sistema inicia quando a ignição é ligada.



► Com a ignição ligada, pressione o botão 2 para
ligar/desligar o ecrã.
É apresentada uma mensagem.
►

Preste atenção a esta mensagem e valide com o

botão 1, que corresponde à resposta “Aceitar”.
O ecrã é apresentado.
►

Com o motor em funcionamento, pressione o

botão 2 para ligar/desligar o ecrã.

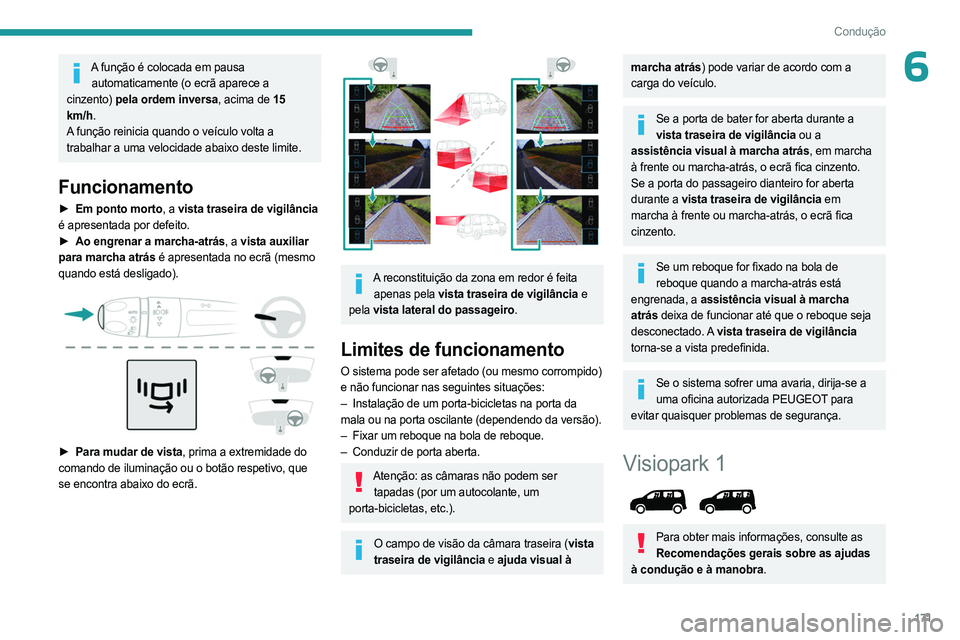

171
Condução
6A função é colocada em pausa automaticamente (o ecrã aparece a
cinzento) pela ordem inversa, acima de 15
km/h.
A função reinicia quando o veículo volta a
trabalhar a uma velocidade abaixo deste limite.
Funcionamento
► Em ponto morto , a vista traseira de vigilância
é apresentada por defeito.
►

Ao engrenar a marcha-atrás
, a vista auxiliar
para marcha atrás é apresentada no ecrã (mesmo
quando está desligado).


► Para mudar de vista , prima a extremidade do
comando de iluminação ou o botão respetivo, que
se encontra abaixo do ecrã.


A reconstituição da zona em redor é feita apenas pela vista traseira de vigilância e
pela vista lateral do passageiro.
Limites de funcionamento
O sistema pode ser afetado (ou mesmo corrompido)
e não funcionar nas seguintes situações:
–

Instalação de um porta-bicicletas na porta da

mala ou na porta oscilante (dependendo da versão).
–

Fixar um reboque na bola de reboque.
–


Conduzir de porta aberta.
Atenção: as câmaras não podem ser tapadas (por um autocolante, um
porta-bicicletas, etc.).
O campo de visão da câmara traseira (vista traseira de vigilância e ajuda visual à
marcha atrás) pode variar de acordo com a
carga do veículo.
Se a porta de bater for aberta durante a vista traseira de vigilância ou a
assistência visual à marcha atrás, em marcha
à frente ou marcha-atrás, o ecrã fica cinzento.
Se a porta do passageiro dianteiro for aberta
durante a vista traseira de vigilância em
marcha à frente ou marcha-atrás, o ecrã fica
cinzento.
Se um reboque for fixado na bola de reboque quando a marcha-atrás está
engrenada, a assistência visual à marcha
atrás deixa de funcionar até que o reboque seja
desconectado. A vista traseira de vigilância
torna-se a vista predefinida.
Se o sistema sofrer uma avaria, dirija-se a uma oficina autorizada PEUGEOT para
evitar quaisquer problemas de segurança.
Visiopark 1

Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.

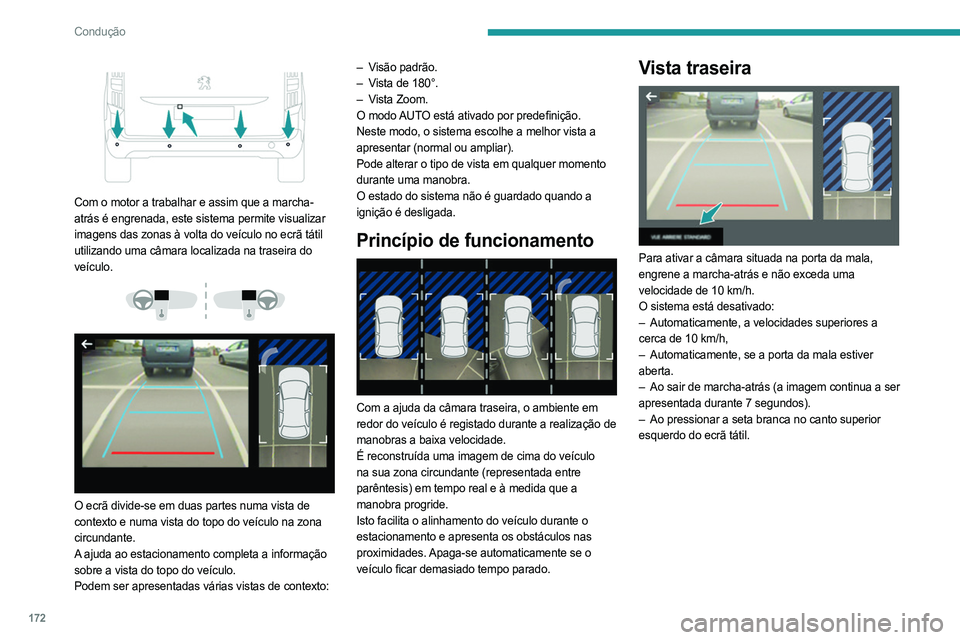

172
Condução


Com o motor a trabalhar e assim que a marcha-
atrás é engrenada, este sistema permite visualizar
imagens das zonas à volta do veículo no ecrã tátil
utilizando uma câmara localizada na traseira do
veículo.




O ecrã divide-se em duas partes numa vista de
contexto e numa vista do topo do veículo na zona
circundante.
A ajuda ao estacionamento completa a informação
sobre a vista do topo do veículo.
Podem ser apresentadas várias vistas de contexto: –

V
isão padrão.
–
V
ista de 180°.
–
V
ista Zoom.
O modo AUTO está ativado por predefinição.
Neste modo, o sistema escolhe a melhor vista a
apresentar (normal ou ampliar).
Pode alterar o tipo de vista em qualquer momento
durante uma manobra.
O estado do sistema não é guardado quando a
ignição é desligada.
Princípio de funcionamento

Com a ajuda da câmara traseira, o ambiente em
redor do veículo é registado durante a realização de
manobras a baixa velocidade.
É reconstruída uma imagem de cima do veículo
na sua zona circundante (representada entre
parêntesis) em tempo real e à medida que a
manobra progride.
Isto facilita o alinhamento do veículo durante o
estacionamento e apresenta os obstáculos nas
proximidades. Apaga-se automaticamente se o
veículo ficar demasiado tempo parado.
Vista traseira

Para ativar a câmara situada na porta da mala,
engrene a marcha-atrás e não exceda uma
velocidade de 10 km/h.
O sistema está desativado:
–

Automaticamente, a velocidades superiores a

cerca de 10 km/h,
–

Automaticamente, se a porta da mala estiver

aberta.
–

Ao sair de marcha-atrás (a imagem continua a ser

apresentada durante 7 segundos).
–

Ao pressionar a seta branca no canto superior

esquerdo do ecrã tátil.

173
Condução
6Modo AUTO

Este modo está ativado por defeito.
Com a ajuda dos sensores do para-choques
traseiro, a vista automática passa da vista traseira
(padrão) para a vista a partir do topo (zoom)
quando um obstáculo se aproxima ao nível da linha
vermelha (menos de 30 cm) durante a manobra.
Vista padrão

A zona situada atrás do seu veículo é apresentada
no ecrã. As linhas azuis 1
representam a largura do veículo
com os retrovisores abertos; a direção muda em
função da posição do volante.
A linha vermelha 2 representa uma distância de
30 cm em relação ao para-choques traseiro; as
duas linhas azuis 3 e 4 representam 1 m e 2 m
respetivamente.
Esta vista está disponível com o modo AUTO ou no
menu de seleção de vista.
Vista Zoom

A câmara regista a área à volta do veículo durante
a manobra para reconstituir uma imagem a partir
da parte traseira do veículo no ambiente em que se
encontra, permitindo realizar a manobra do veículo
contornando obstáculos circundantes.
Esta vista está disponível com o modo AUTO ou no
menu de seleção de vista.
Os obstáculos podem parecer mais afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
Os sensores de estacionamento também
fornecem informações adicionais sobre a área à
volta do veículo.
Vista 180°

A vista de 180° facilita a saída de um lugar de
estacionamento em marcha-atrás, antecipando a
aproximação de veículos, peões ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Divide-se em 3 zonas: esquerda A , central B e
direita C.

174
Condução
Esta vista está apenas disponível através da
seleção do menu de seleção de vista.
Park Assist

Para obter mais informações, consulte as Recomendações gerais no que respeita
ao uso de auxiliares de condução e manobra.
Este sistema disponibiliza ajuda ativa ao
estacionamento: deteta um lugar de estacionamento
e, em seguida, manobra na direção adequada para
estacionar enquanto o condutor controla o sentido
da condução, o engrenamento das velocidades, a
aceleração e a travagem.
Para auxiliar o condutor a controlar a manobra, o
sistema aciona automaticamente a apresentação
da função
Visiopark 1 e ativa a ajuda ao
estacionamento.
O sistema mede as dimensões dos espaços de
estacionamento disponíveis e calcula as distâncias
para os obstáculos utilizando sensores ultrassónicos
incorporados nos para-choques dianteiro e traseiro
do veículo.


O sistema ajuda nas seguintes manobras:
A. Entrada num lugar de estacionamento
longitudinal
B. Saída de um lugar de estacionamento
longitudinal
C. Entrada num lugar de estacionamento
perpendicular
Funcionamento
► Ao aproximar-se de um local de estacionamento,
reduza a velocidade do veículo para, no máximo,
30
km/h.
Ativar a função
A função é ativada no menu do ecrã tátil Veículo/Driving.
Selecione “Park Assist”.
Ativar a função desativa o sistema Controlo dos ângulos mortos.
Pode desativar a função em qualquer altura até ao início da entrada ou saída do lugar
de estacionamento, pressionando a seta
localizada no canto superior esquerdo da página
de visualização.
Selecionar o tipo de manobra

No ecrã tátil, é apresentada uma página de seleção
de manobra: a predefinição é a página de “entrada”
caso o veículo tenha estado em movimento
desde que a ignição foi ligada, caso contrário é
apresentada a página de “saída”.
►

Selecione o tipo e o lado da manobra para ativar

a procura de lugar de estacionamento.
A manobra selecionada pode ser alterada em
qualquer momento, mesmo durante a procura de
um lugar disponível.
Esta luz indicadora acende-se para confirmar a seleção.
Procura de lugar de estacionamento
► Deve conduzir a uma distância de 0,50 m -
1,50 m da fila de veículos estacionados, sem

175
Condução
6ultrapassar 30 km/h, até o sistema encontrar um
lugar disponível.
A procura de lugar de estacionamento é suspendida
a velocidades mais elevadas. A função é desativada
automaticamente se a velocidade do veículo for
superior a 50 km/h.
Para estacionamento longitudinal, o espaço terá de, no mínimo, ter o mesmo
comprimento do veículo mais 0,60 m.
Para estacionamento perpendicular, a largura do
espaço terá de, no mínimo, ser igual à largura do
veículo mais 0,70 m.
Se a função de ajuda ao estacionamento tiver sido desativada através do menu do
ecrã tátil Driving/ Veículo, será automaticamente
reativada quando o sistema for ativado.


Quando o sistema encontra um lugar disponível,
aparece “OK” na vista de estacionamento,
acompanhado de um sinal sonoro.
Preparação da manobra
► Movimente o veículo muito lentamente até
aparecer a indicação para parar o veículo: “Parar
o veículo”, acompanhada pelo sinal “STOP” e um
sinal sonoro.
Uma vez o veículo parado, aparece no ecrã uma
página com instruções.
►

Siga as instruções para preparar a manobra.

O início da manobra é indicado pela
mensagem
“Manobra em curso”, acompanhado
por um sinal sonoro.
A marcha-atrás é indicada pela mensagem: "Largar
o volante, marcha-atrás".
A função Visiopark 1 e a ajuda ao estacionamento
são ativadas automaticamente para ajudá-lo a
controlar a zona à volta do veículo durante a
manobra.
Durante a manobra
O sistema controla a direção do veículo. Dá
instruções sobre a direção da manobra quando
iniciar o estacionamento longitudinal e terminar a
manobra de estacionamento, bem como para todas
as manobras de estacionamento perpendicular.
Estas instruções são apresentadas como símbolos
acompanhados por uma mensagem:
“Marcha-atrás”.
“Avanço”.
O estado da manobra é indicado através destes
símbolos:
Manobra em curso (verde).
Manobra cancelada ou concluída (vermelho)
(as setas indicam que o condutor deve
retomar o comando do veículo).
As velocidades máximas durante as manobras são
indicadas por estes símbolos:
77 km/h, para entrar num lugar de estacionamento.
55 km/h, para sair de um lugar de estacionamento.
Durante as fases da manobra, o volante realiza mudanças de direção rápidas: não
segure no volante ou coloque as mãos entre os
raios do volante. Esteja atento a qualquer objeto
que possa interferir com a manobra (roupa solta,
lenços, gravata, etc.). Risco de ferimentos!
É da responsabilidade do condutor controlar
constantemente o trânsito, em especial os
veículos que circulam na sua direção.
O condutor deve verificar se não existem objetos
ou pessoas a obstruir a trajetória do veículo.
As imagens fornecidas pela(s) câmara(s) no ecrã tátil poderão ser deformadas pelo
terreno.
Em zonas de sombra, em condições de
luminosidade intensas ou fraca luminosidade,
a imagem pode ficar mais escura e o contraste
pode diminuir.

176
Condução

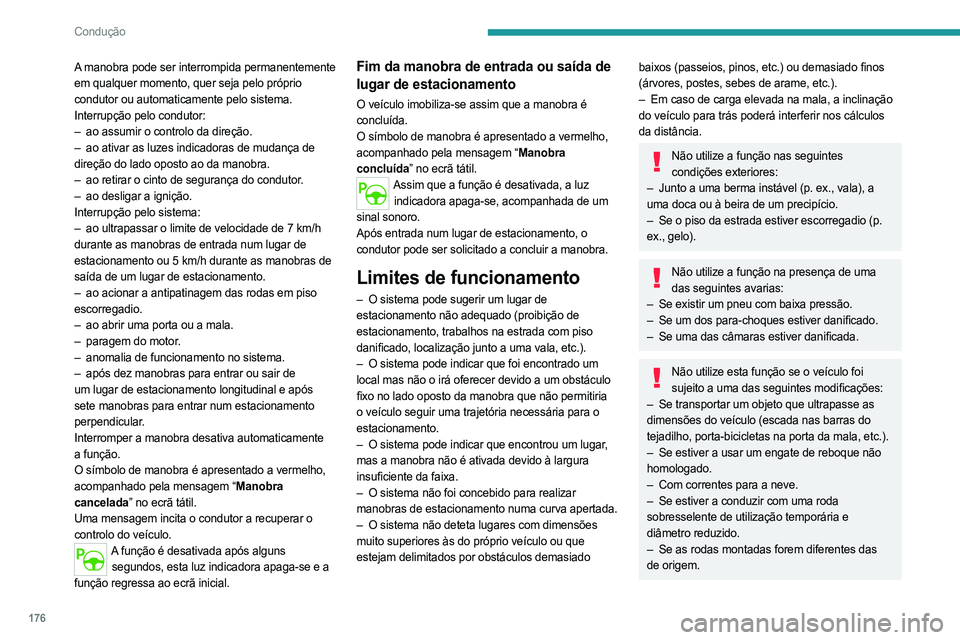

A manobra pode ser interrompida permanentemente
em qualquer momento, quer seja pelo próprio
condutor ou automaticamente pelo sistema.
Interrupção pelo condutor:
–
ao assumir o controlo da direção.
–


ao ativar as luzes indicadoras de mudança de

direção do lado oposto ao da manobra.
–

ao retirar o cinto de segurança do condutor
.
–

ao desligar a ignição.
Interrupção pelo sistema:
–


ao ultrapassar o limite de velocidade de 7
km/h
durante as manobras de entrada num lugar de
estacionamento ou 5
km/h durante as manobras de
saída de um lugar de estacionamento.
–

ao acionar a antipatinagem das rodas em piso

escorregadio.
–

ao abrir uma porta ou a mala.
–


paragem do motor
.
–

anomalia de funcionamento no sistema.
–


após dez manobras para entrar ou sair de

um lugar de estacionamento longitudinal e após
sete manobras para entrar num estacionamento
perpendicular.
Interromper a manobra desativa automaticamente
a função.
O símbolo de manobra é apresentado a vermelho,
acompanhado pela mensagem “Manobra
cancelada” no ecrã tátil.
Uma mensagem incita o condutor a recuperar o
controlo do veículo.
A função é desativada após alguns segundos, esta luz indicadora apaga-se e a
função regressa ao ecrã inicial.
Fim da manobra de entrada ou saída de
lugar de estacionamento
O veículo imobiliza-se assim que a manobra é
concluída.
O símbolo de manobra é apresentado a vermelho,
acompanhado pela mensagem “Manobra
concluída” no ecrã tátil.
Assim que a função é desativada, a luz indicadora apaga-se, acompanhada de um
sinal sonoro.
Após entrada num lugar de estacionamento, o
condutor pode ser solicitado a concluir a manobra.
Limites de funcionamento
– O sistema pode sugerir um lugar de
estacionamento não adequado (proibição de
estacionamento, trabalhos na estrada com piso
danificado, localização junto a uma vala, etc.).
–

O sistema pode indicar que foi encontrado um

local mas não o irá oferecer devido a um obstáculo
fixo no lado oposto da manobra que não permitiria
o veículo seguir uma trajetória necessária para o
estacionamento.
–

O sistema pode indicar que encontrou um lugar
,
mas a manobra não é ativada devido à largura
insuficiente da faixa.
–

O sistema não foi concebido para realizar

manobras de estacionamento numa curva apertada.
–

O sistema não deteta lugares com dimensões

muito superiores às do próprio veículo ou que
estejam delimitados por obstáculos demasiado
baixos (passeios, pinos, etc.) ou demasiado finos
(árvores, postes, sebes de arame, etc.).
–

Em caso de carga elevada na mala, a inclinação

do veículo para trás poderá interferir nos cálculos
da distância.
Não utilize a função nas seguintes condições exteriores:
–

Junto a uma berma instável (p. ex., vala), a

uma doca ou à beira de um precipício.
–

Se o piso da estrada estiver escorregadio (p.

ex., gelo).
Não utilize a função na presença de uma das seguintes avarias:
–

Se existir um pneu com baixa pressão.
–


Se um dos para-choques estiver danificado.
–


Se uma das câmaras estiver danificada.
Não utilize esta função se o veículo foi sujeito a uma das seguintes modificações:
–

Se transportar um objeto que ultrapasse as

dimensões do veículo (escada nas barras do
tejadilho, porta-bicicletas na porta da mala, etc.).
–

Se estiver a usar um engate de reboque não

homologado.
–

Com correntes para a neve.
–


Se estiver a conduzir com uma roda

sobresselente de utilização temporária e
diâmetro reduzido.
–

Se as rodas montadas forem diferentes das

de origem.

177
Condução
6– Após modificação de um para-choques ou de
ambos (proteção adicional).
–

Se os sensores tiverem sido pintados fora da

rede PEUGEOT.
–

Com sensores não aprovados para o veículo.
Anomalias de funcionamento
Quando a função não está ativada, esta luz indicadora começa a piscar brevemente e é
emitido um sinal sonoro a indicar uma anomalia de
funcionamento no sistema.
Se a anomalia de funcionamento ocorrer enquanto
o sistema estiver a ser utilizado, a luz indicadora
apaga-se.
Se a anomalia de funcionamento na ajuda ao estacionamento ocorrer durante a
utilização, indicada pelo acendimento desta luz
avisadora, a função é desativada.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de anomalia de funcionamento da direção assistida, esta luz avisadora é
apresentada no quadro de bordo e é acompanhada
de uma mensagem de aviso.
Deve parar o veículo. Deve parar o veículo assim que as
condições de segurança o permitirem e desligar
a ignição.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.

Durante mais de 25 anos, a parceria PEUGEOT TOTAL superou os limites do
desempenho para alcançar o sucesso nas condições mais adversas, com as vitórias
no Le Mans 24 Hours, no Rally Dakar e também graças a todos os clientes de rally
por todo o mundo. Para obter estes resultados excecionais, as equipas da Peugeot
00360053
protege o motor nas condições mais extremas.
0014
0023002E0003
O T QU A 0003
muito elevado, desenvolvido em conjunto pelas equipas da Peugeot e da Total R&D.
Especialmente formulado para os motores de veículos da Peugeot, a inovadora
tecnologia reduz consideravelmente as emissões de CO
2 e serve de proteção
0048
0015000A
0015
