179
Informações práticas

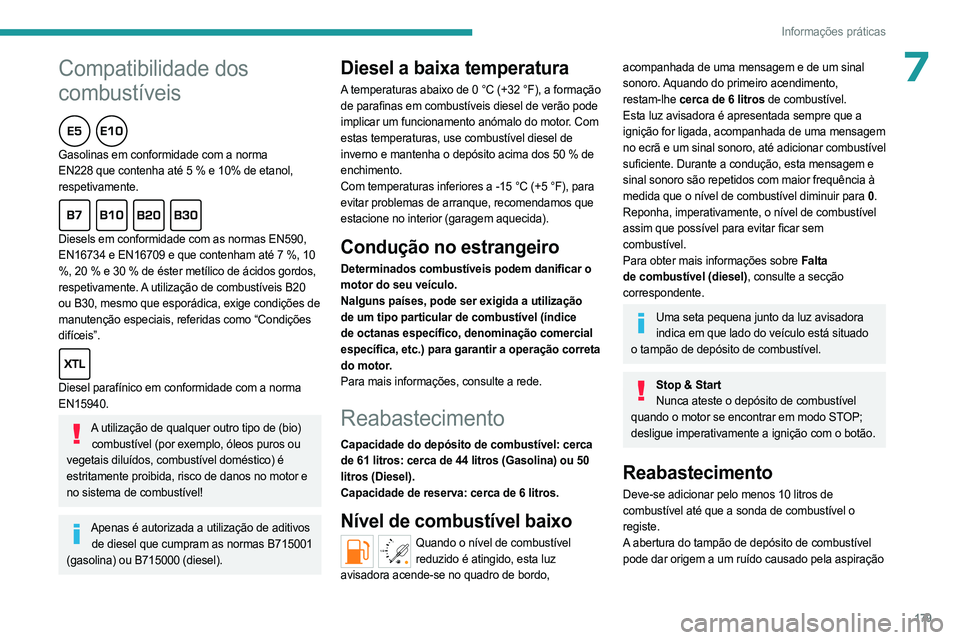

7Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma
EN228 que contenha até 5 % e 10% de etanol,
respetivamente.

Diesels em conformidade com as normas EN590,
EN16734 e EN16709 e que contenham até 7 %, 10
%, 20 % e 30 % de éster metílico de ácidos gordos,
respetivamente. A utilização de combustíveis B20
ou B30, mesmo que esporádica, exige condições de
manutenção especiais, referidas como “Condições
difíceis”.

Diesel parafínico em conformidade com a norma
EN15940.
A utilização de qualquer outro tipo de (bio)combustível (por exemplo, óleos puros ou
vegetais diluídos, combustível doméstico) é
estritamente proibida, risco de danos no motor e
no sistema de combustível!
Apenas é autorizada a utilização de aditivos de diesel que cumpram as normas B715001
(gasolina) ou B715000 (diesel).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a formação
de parafinas em combustíveis diesel de verão pode
implicar um funcionamento anómalo do motor. Com
estas temperaturas, use combustível diesel de
inverno e mantenha o depósito acima dos 50
% de
enchimento.
Com temperaturas inferiores a -15
°C (+5 °F), para
evitar problemas de arranque, recomendamos que
estacione no interior (garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar o
motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível (índice
de octanas específico, denominação comercial
específica, etc.) para garantir a operação correta
do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível: cerca
de 61 litros: cerca de 44 litros (Gasolina) ou 50
litros (Diesel).
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
/2
1 1Quando o nível de combustível
reduzido é atingido, esta luz
avisadora acende-se no quadro de bordo,
acompanhada de uma mensagem e de um sinal
sonoro. Aquando do primeiro acendimento,
restam-lhe cerca de 6 litros de combustível.
Esta luz avisadora é apresentada sempre que a
ignição for ligada, acompanhada de uma mensagem
no ecrã e um sinal sonoro, até adicionar combustível
suficiente. Durante a condução, esta mensagem e
sinal sonoro são repetidos com maior frequência à
medida que o nível de combustível diminuir para 0 .
Reponha, imperativamente, o nível de combustível
assim que possível para evitar ficar sem
combustível.
Para obter mais informações sobre Falta
de combustível (diesel), consulte a secção
correspondente.
Uma seta pequena junto da luz avisadora indica em que lado do veículo está situado
o tampão de depósito de combustível.
Stop & Start Nunca ateste o depósito de combustível
quando o motor se encontrar em modo STOP;
desligue imperativamente a ignição com o botão.
Reabastecimento
Deve-se adicionar pelo menos 10 litros de
combustível até que a sonda de combustível o
registe.
A abertura do tampão de depósito de combustível
pode dar origem a um ruído causado pela aspiração

180

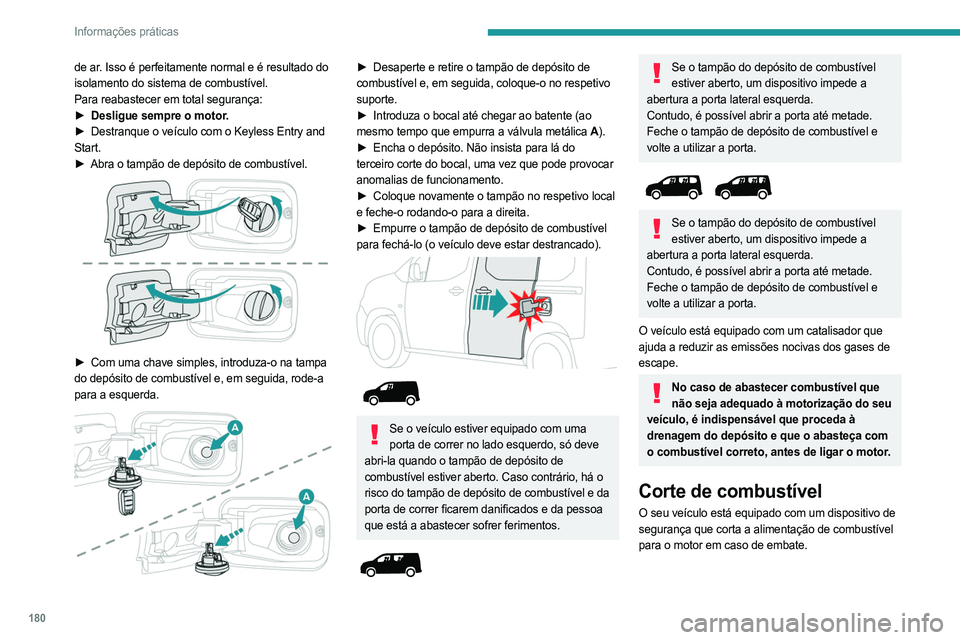

Informações práticas
de ar. Isso é perfeitamente normal e é resultado do
isolamento do sistema de combustível.
Para reabastecer em total segurança:
►
Desligue sempre o motor
.
►

Destranque o veículo com o Keyless Entry and

Start.
►

Abra o tampão de depósito de combustível.

► Com uma chave simples, introduza-o na tampa
do depósito de combustível e, em seguida, rode-a
para a esquerda.


► Desaperte e retire o tampão de depósito de
combustível e, em seguida, coloque-o no respetivo
suporte.
►

Introduza o bocal até chegar ao batente (ao

mesmo tempo que empurra a válvula metálica A ).
►

Encha o depósito. Não insista para lá do

terceiro corte do bocal, uma vez que pode provocar
anomalias de funcionamento.
►

Coloque novamente o tampão no respetivo local

e feche-o rodando-o para a direita.
►

Empurre o tampão de depósito de combustível

para fechá-lo (o veículo deve estar destrancado).




Se o veículo estiver equipado com uma porta de correr no lado esquerdo, só deve
abri-la quando o tampão de depósito de
combustível estiver aberto. Caso contrário, há o
risco do tampão de depósito de combustível e da
porta de correr ficarem danificados e da pessoa
que está a abastecer sofrer ferimentos.


Se o tampão do depósito de combustível estiver aberto, um dispositivo impede a
abertura a porta lateral esquerda.
Contudo, é possível abrir a porta até metade.
Feche o tampão de depósito de combustível e
volte a utilizar a porta.


Se o tampão do depósito de combustível estiver aberto, um dispositivo impede a
abertura a porta lateral esquerda.
Contudo, é possível abrir a porta até metade.
Feche o tampão de depósito de combustível e
volte a utilizar a porta.
O veículo está equipado com um catalisador que
ajuda a reduzir as emissões nocivas dos gases de
escape.
No caso de abastecer combustível que não seja adequado à motorização do seu
veículo, é indispensável que proceda à
drenagem do depósito e que o abasteça com
o combustível correto, antes de ligar o motor.
Corte de combustível
O seu veículo está equipado com um dispositivo de
segurança que corta a alimentação de combustível
para o motor em caso de embate.

181
Informações práticas

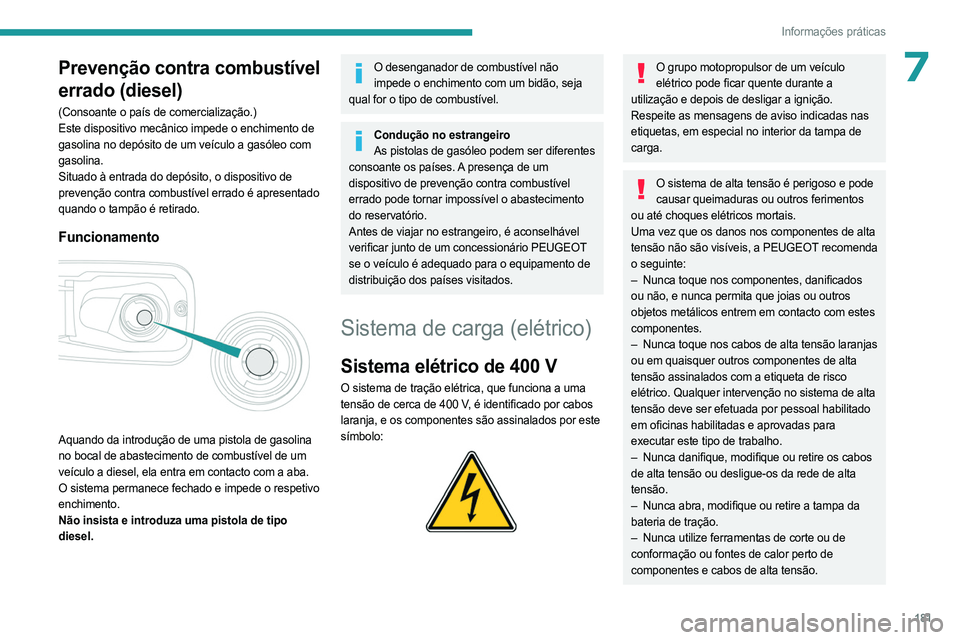

7Prevenção contra combustível
errado (diesel)
(Consoante o país de comercialização.)
Este dispositivo mecânico impede o enchimento de
gasolina no depósito de um veículo a gasóleo com
gasolina.
Situado à entrada do depósito, o dispositivo de
prevenção contra combustível errado é apresentado
quando o tampão é retirado.
Funcionamento

Aquando da introdução de uma pistola de gasolina
no bocal de abastecimento de combustível de um
veículo a diesel, ela entra em contacto com a aba.
O sistema permanece fechado e impede o respetivo
enchimento.
Não insista e introduza uma pistola de tipo
diesel.
O desenganador de combustível não impede o enchimento com um bidão, seja
qual for o tipo de combustível.
Condução no estrangeiro As pistolas de gasóleo podem ser diferentes
consoante os países. A presença de um
dispositivo de prevenção contra combustível
errado pode tornar impossível o abastecimento
do reservatório.
Antes de viajar no estrangeiro, é aconselhável
verificar junto de um concessionário PEUGEOT
se o veículo é adequado para o equipamento de
distribuição dos países visitados.
Sistema de carga (elétrico)
Sistema elétrico de 400 V
O sistema de tração elétrica, que funciona a uma
tensão de cerca de 400 V, é identificado por cabos
laranja, e os componentes são assinalados por este
símbolo:


O grupo motopropulsor de um veículo elétrico pode ficar quente durante a
utilização e depois de desligar a ignição.
Respeite as mensagens de aviso indicadas nas
etiquetas, em especial no interior da tampa de
carga.
O sistema de alta tensão é perigoso e pode causar queimaduras ou outros ferimentos
ou até choques elétricos mortais.
Uma vez que os danos nos componentes de alta
tensão não são visíveis, a PEUGEOT recomenda
o seguinte:
–

Nunca toque nos componentes, danificados

ou não, e nunca permita que joias ou outros
objetos metálicos entrem em contacto com estes
componentes.
–

Nunca toque nos cabos de alta tensão laranjas

ou em quaisquer outros componentes de alta
tensão assinalados com a etiqueta de risco
elétrico. Qualquer intervenção no sistema de alta
tensão deve ser efetuada por pessoal habilitado
em oficinas habilitadas e aprovadas para
executar este tipo de trabalho.
–

Nunca danifique, modifique ou retire os cabos

de alta tensão ou desligue-os da rede de alta
tensão.
–

Nunca abra, modifique ou retire a tampa da

bateria de tração.
–

Nunca utilize ferramentas de corte ou de

conformação ou fontes de calor perto de
componentes e cabos de alta tensão.

182

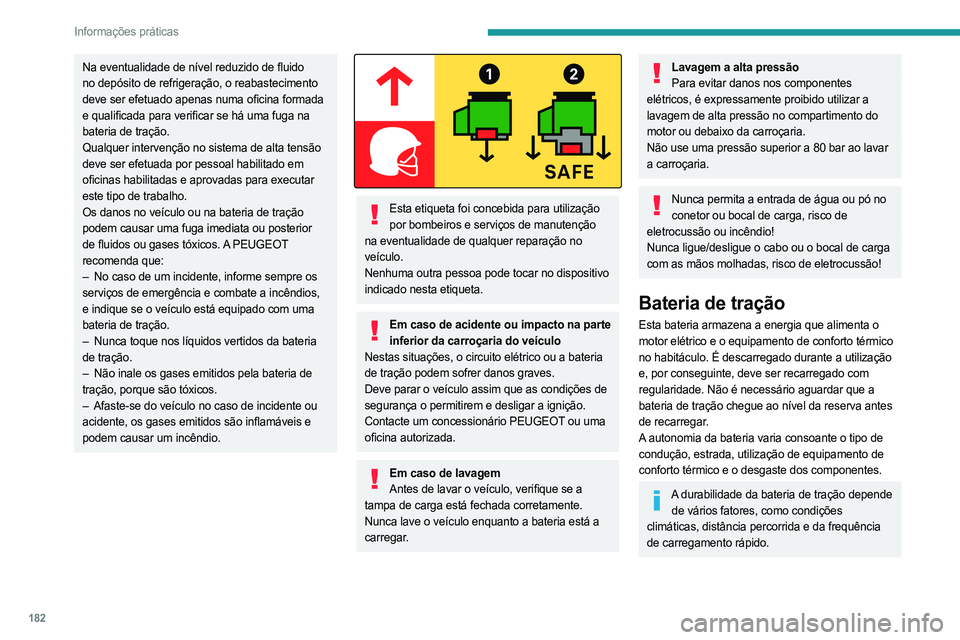

Informações práticas
Na eventualidade de nível reduzido de fluido
no depósito de refrigeração, o reabastecimento
deve ser efetuado apenas numa oficina formada
e qualificada para verificar se há uma fuga na
bateria de tração.
Qualquer intervenção no sistema de alta tensão
deve ser efetuada por pessoal habilitado em
oficinas habilitadas e aprovadas para executar
este tipo de trabalho.
Os danos no veículo ou na bateria de tração
podem causar uma fuga imediata ou posterior
de fluidos ou gases tóxicos. A PEUGEOT
recomenda que:
–
No caso de um incidente, informe sempre os

serviços de emergência e combate a incêndios,
e indique se o veículo está equipado com uma
bateria de tração.
–

Nunca toque nos líquidos vertidos da bateria

de tração.
–

Não inale os gases emitidos pela bateria de

tração, porque são tóxicos.
–

Afaste-se do veículo no caso de incidente ou

acidente, os gases emitidos são inflamáveis e
podem causar um incêndio.


Esta etiqueta foi concebida para utilização por bombeiros e serviços de manutenção
na eventualidade de qualquer reparação no
veículo.
Nenhuma outra pessoa pode tocar no dispositivo
indicado nesta etiqueta.
Em caso de acidente ou impacto na parte inferior da carroçaria do veículo
Nestas situações, o circuito elétrico ou a bateria
de tração podem sofrer danos graves.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de lavagem Antes de lavar o veículo, verifique se a
tampa de carga está fechada corretamente.
Nunca lave o veículo enquanto a bateria está a
carregar.
Lavagem a alta pressão Para evitar danos nos componentes
elétricos, é expressamente proibido utilizar a
lavagem de alta pressão no compartimento do
motor ou debaixo da carroçaria.
Não use uma pressão superior a 80 bar ao lavar
a carroçaria.
Nunca permita a entrada de água ou pó no conetor ou bocal de carga, risco de
eletrocussão ou incêndio!
Nunca ligue/desligue o cabo ou o bocal de carga
com as mãos molhadas, risco de eletrocussão!
Bateria de tração
Esta bateria armazena a energia que alimenta o
motor elétrico e o equipamento de conforto térmico
no habitáculo. É descarregado durante a utilização
e, por conseguinte, deve ser recarregado com
regularidade. Não é necessário aguardar que a
bateria de tração chegue ao nível da reserva antes
de recarregar.
A autonomia da bateria varia consoante o tipo de
condução, estrada, utilização de equipamento de
conforto térmico e o desgaste dos componentes.
A durabilidade da bateria de tração depende de vários fatores, como condições
climáticas, distância percorrida e da frequência
de carregamento rápido.

183
Informações práticas

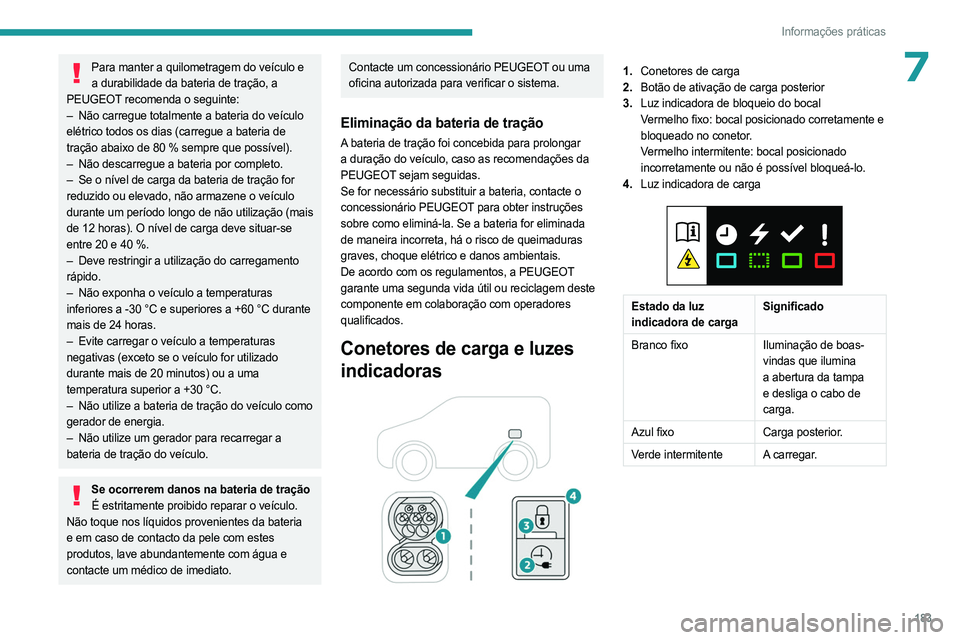

7Para manter a quilometragem do veículo e a durabilidade da bateria de tração, a
PEUGEOT recomenda o seguinte:
–

Não carregue totalmente a bateria do veículo

elétrico todos os dias (carregue a bateria de
tração abaixo de 80 % sempre que possível).
–

Não descarregue a bateria por completo.
–


Se o nível de carga da bateria de tração for

reduzido ou elevado, não armazene o veículo
durante um período longo de não utilização (mais
de 12 horas). O nível de carga deve situar-se
entre 20 e 40 %.
–

Deve restringir a utilização do carregamento

rápido.
–

Não exponha o veículo a temperaturas

inferiores a -30 °C e superiores a +60 °C durante
mais de 24 horas.
–

Evite carregar o veículo a temperaturas

negativas (exceto se o veículo for utilizado
durante mais de 20 minutos) ou a uma
temperatura superior a +30 °C.
–

Não utilize a bateria de tração do veículo como

gerador de energia.
–

Não utilize um gerador para recarregar a

bateria de tração do veículo.
Se ocorrerem danos na bateria de tração É estritamente proibido reparar o veículo.
Não toque nos líquidos provenientes da bateria
e em caso de contacto da pele com estes
produtos, lave abundantemente com água e
contacte um médico de imediato.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para verificar o sistema.
Eliminação da bateria de tração
A bateria de tração foi concebida para prolongar
a duração do veículo, caso as recomendações da
PEUGEOT sejam seguidas.
Se for necessário substituir a bateria, contacte o
concessionário PEUGEOT para obter instruções
sobre como eliminá-la. Se a bateria for eliminada
de maneira incorreta, há o risco de queimaduras
graves, choque elétrico e danos ambientais.
De acordo com os regulamentos, a PEUGEOT
garante uma segunda vida útil ou reciclagem deste
componente em colaboração com operadores
qualificados.
Conetores de carga e luzes
indicadoras


1. Conetores de carga
2. Botão de ativação de carga posterior
3. Luz indicadora de bloqueio do bocal
Vermelho fixo: bocal posicionado corretamente e
bloqueado no conetor.
Vermelho intermitente: bocal posicionado
incorretamente ou não é possível bloqueá-lo.
4. Luz indicadora de carga


Estado da luz
indicadora de carga Significado
Branco fixo Iluminação de boas-
vindas que ilumina
a abertura da tampa
e desliga o cabo de
carga.
Azul fixo Carga posterior.
Verde intermitente A carregar.

184
Informações práticas

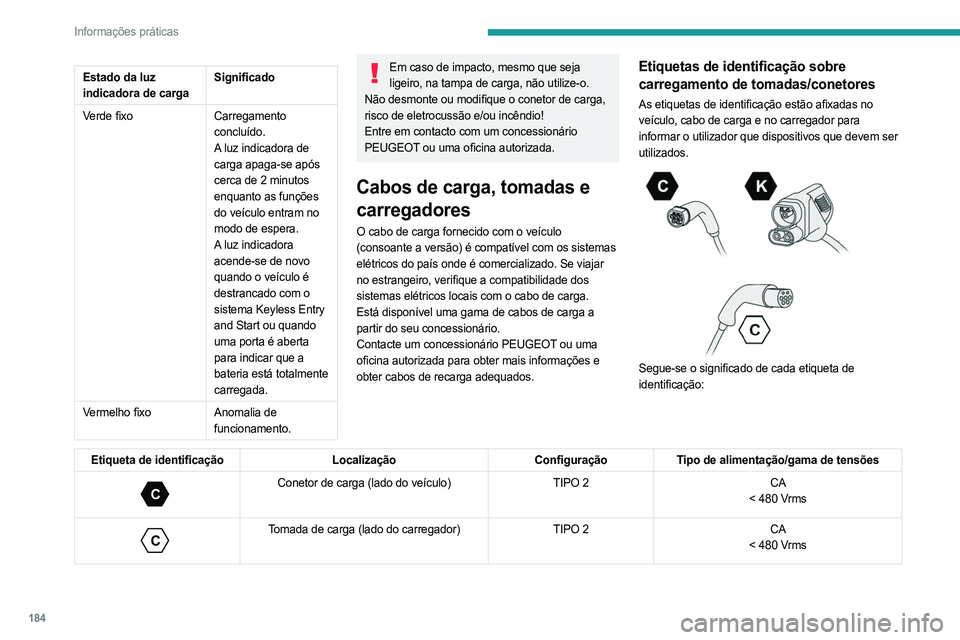

Estado da luz
indicadora de cargaSignificado
Verde fixo Carregamento
concluído.
A luz indicadora de
carga apaga-se após
cerca de 2 minutos
enquanto as funções
do veículo entram no
modo de espera.
A luz indicadora
acende-se de novo
quando o veículo é
destrancado com o
sistema Keyless Entry
and Start ou quando
uma porta é aberta
para indicar que a
bateria está totalmente
carregada.
Vermelho fixo Anomalia de
funcionamento.Em caso de impacto, mesmo que seja
ligeiro, na tampa de carga, não utilize-o.
Não desmonte ou modifique o conetor de carga,
risco de eletrocussão e/ou incêndio!
Entre em contacto com um concessionário
PEUGEOT ou uma oficina autorizada.
Cabos de carga, tomadas e
carregadores
O cabo de carga fornecido com o veículo
(consoante a versão) é compatível com os sistemas
elétricos do país onde é comercializado. Se viajar
no estrangeiro, verifique a compatibilidade dos
sistemas elétricos locais com o cabo de carga.
Está disponível uma gama de cabos de carga a
partir do seu concessionário.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para obter mais informações e
obter cabos de recarga adequados.
Etiquetas de identificação sobre
carregamento de tomadas/conetores
As etiquetas de identificação estão afixadas no
veículo, cabo de carga e no carregador para
informar o utilizador que dispositivos que devem ser
utilizados.




Segue-se o significado de cada etiqueta de
identificação:
Etiqueta de identificação LocalizaçãoConfiguraçãoTipo de alimentação/gama de tensões
C
Conetor de carga (lado do veículo) TIPO 2CA
< 480 Vrms

C
Tomada de carga (lado do carregador) TIPO 2CA
< 480 Vrms

185
Informações práticas

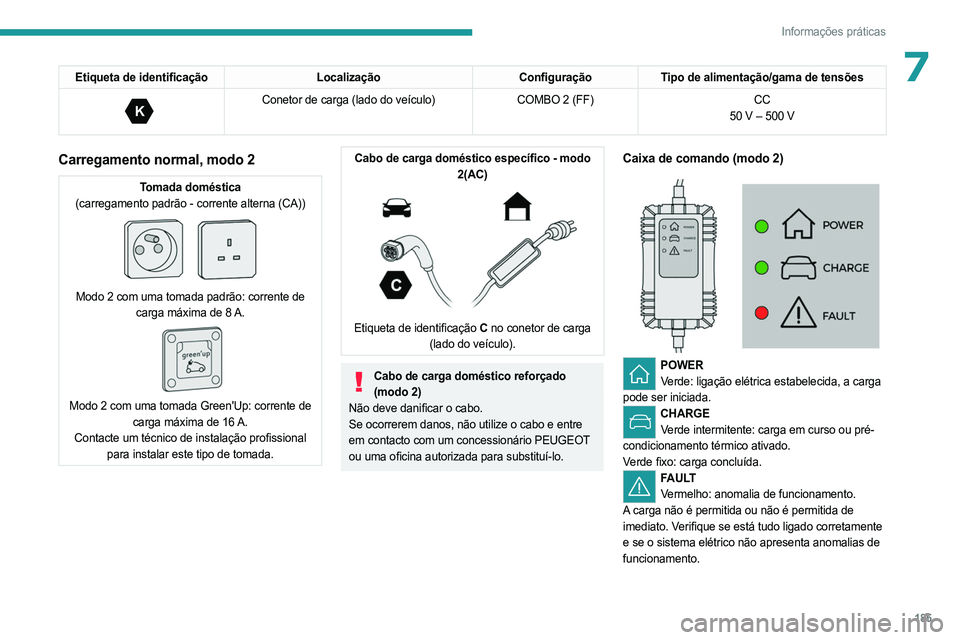

7Etiqueta de identificaçãoLocalizaçãoConfiguraçãoTipo de alimentação/gama de tensões
K
Conetor de carga (lado do veículo) COMBO 2 (FF)CC
50 V – 500 V
Carregamento normal, modo 2
Tomada doméstica
(carregamento padrão - corrente alterna (CA))


Modo 2 com uma tomada padrão: corrente de carga máxima de 8 A.


Modo 2 com uma tomada Green'Up: corrente de carga máxima de 16 A.
Contacte um técnico de instalação profissional para instalar este tipo de tomada.
Cabo de carga doméstico específico - modo 2(AC)


Etiqueta de identificação C no conetor de carga
(lado do veículo).
Cabo de carga doméstico reforçado (modo 2)
Não deve danificar o cabo.
Se ocorrerem danos, não utilize o cabo e entre
em contacto com um concessionário PEUGEOT
ou uma oficina autorizada para substituí-lo.
Caixa de comando (modo 2)


POWER
Verde: ligação elétrica estabelecida, a carga
pode ser iniciada.
CHARGE Verde intermitente: carga em curso ou pré-
condicionamento térmico ativado.
Verde fixo: carga concluída.
FAULT Vermelho: anomalia de funcionamento.
A carga não é permitida ou não é permitida de
imediato. Verifique se está tudo ligado corretamente
e se o sistema elétrico não apresenta anomalias de
funcionamento.

186
Informações práticas

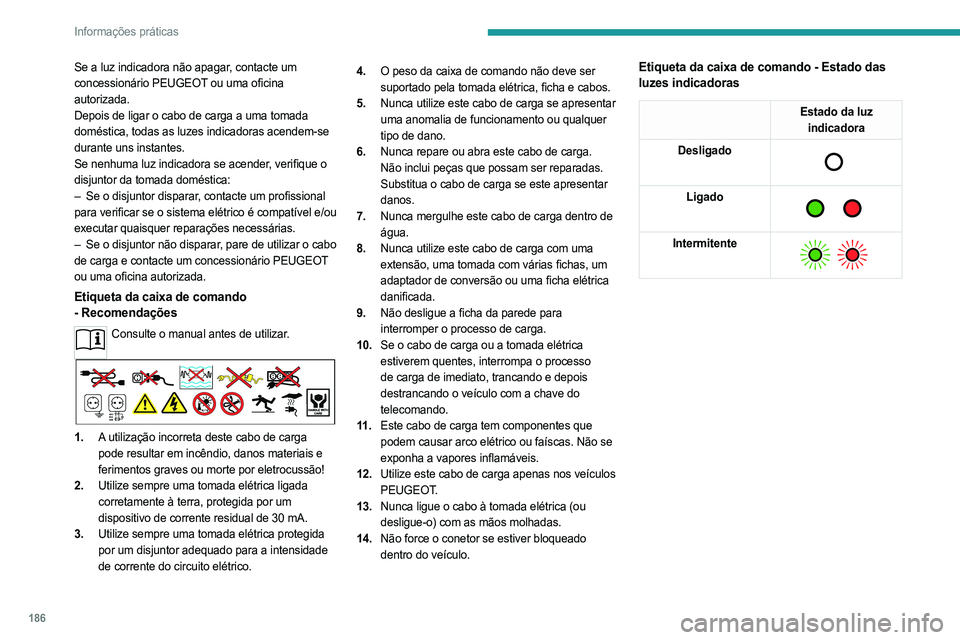

Se a luz indicadora não apagar, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Depois de ligar o cabo de carga a uma tomada
doméstica, todas as luzes indicadoras acendem-se
durante uns instantes.
Se nenhuma luz indicadora se acender, verifique o
disjuntor da tomada doméstica:
–
Se o disjuntor disparar
, contacte um profissional
para verificar se o sistema elétrico é compatível e/ou
executar quaisquer reparações necessárias.
–

Se o disjuntor não disparar
, pare de utilizar o cabo
de carga e contacte um concessionário PEUGEOT
ou uma oficina autorizada.
Etiqueta da caixa de comando
- Recomendações
Consulte o manual antes de utilizar.
1.A utilização incorreta deste cabo de carga
pode resultar em incêndio, danos materiais e
ferimentos graves ou morte por eletrocussão!
2. Utilize sempre uma tomada elétrica ligada
corretamente à terra, protegida por um
dispositivo de corrente residual de 30 mA.
3. Utilize sempre uma tomada elétrica protegida
por um disjuntor adequado para a intensidade
de corrente do circuito elétrico. 4.
O peso da caixa de comando não deve ser
suportado pela tomada elétrica, ficha e cabos.
5. Nunca utilize este cabo de carga se apresentar
uma anomalia de funcionamento ou qualquer
tipo de dano.
6. Nunca repare ou abra este cabo de carga.
Não inclui peças que possam ser reparadas.
Substitua o cabo de carga se este apresentar
danos.
7. Nunca mergulhe este cabo de carga dentro de
água.
8. Nunca utilize este cabo de carga com uma
extensão, uma tomada com várias fichas, um
adaptador de conversão ou uma ficha elétrica
danificada.
9. Não desligue a ficha da parede para
interromper o processo de carga.
10. Se o cabo de carga ou a tomada elétrica
estiverem quentes, interrompa o processo
de carga de imediato, trancando e depois
destrancando o veículo com a chave do
telecomando.
11 . Este cabo de carga tem componentes que
podem causar arco elétrico ou faíscas. Não se
exponha a vapores inflamáveis.
12. Utilize este cabo de carga apenas nos veículos
PEUGEOT.
13. Nunca ligue o cabo à tomada elétrica (ou
desligue-o) com as mãos molhadas.
14. Não force o conetor se estiver bloqueado
dentro do veículo.
Etiqueta da caixa de comando - Estado das
luzes indicadoras
Estado da luz
indicadora
Desligado


Ligado

Intermitente

187
Informações práticas

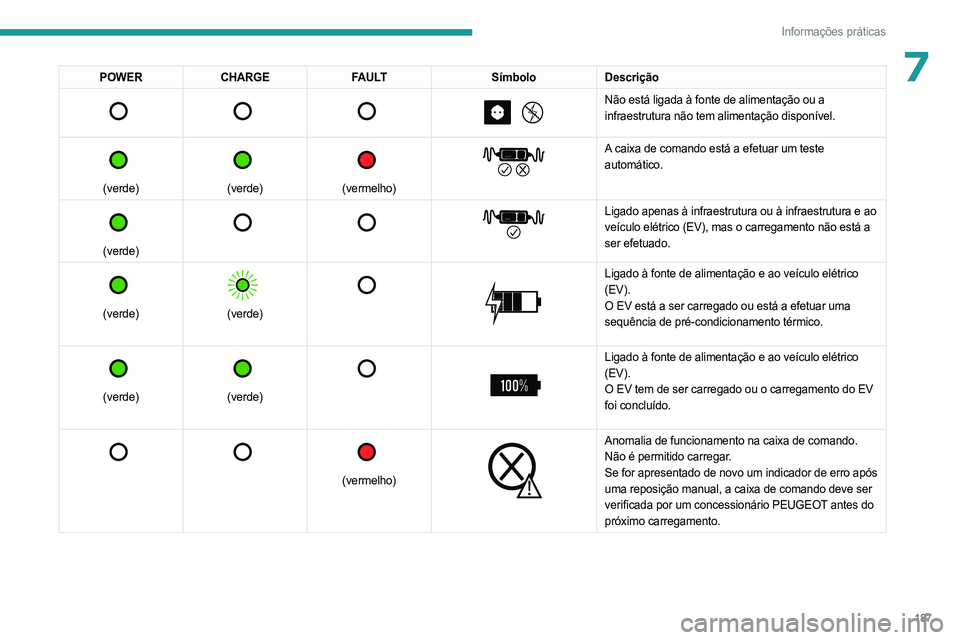

7POWERCHARGE FAULT SímboloDescrição

Não está ligada à fonte de alimentação ou a
infraestrutura não tem alimentação disponível.


(verde)


(verde)


(vermelho)


A caixa de comando está a efetuar um teste
automático.


(verde)


Ligado apenas à infraestrutura ou à infraestrutura e ao
veículo elétrico (EV), mas o carregamento não está a
ser efetuado.


(verde)


(verde)



Ligado à fonte de alimentação e ao veículo elétrico
(EV).
O EV está a ser carregado ou está a efetuar uma
sequência de pré-condicionamento térmico.


(verde)


(verde)



Ligado à fonte de alimentação e ao veículo elétrico
(EV).
O EV tem de ser carregado ou o carregamento do EV
foi concluído.


(vermelho)


Anomalia de funcionamento na caixa de comando.
Não é permitido carregar.
Se for apresentado de novo um indicador de erro após
uma reposição manual, a caixa de comando deve ser
verificada por um concessionário PEUGEOT antes do
próximo carregamento.

188
Informações práticas
POWERCHARGE FAULT SímboloDescrição

(verde)


(verde)


(vermelho)


A caixa de comando está no modo de diagnóstico.
Procedimento de reposição manual
A caixa de comando pode ser reposta desligando o conetor de carga e a tom\
ada de parede.
Em seguida, volte a ligar a tomada de parede primeiro. Para obter mais i\
nformações, consulte o manual.
Carregamento acelerado, modo 3
Unidade de carga acelerada (consoante a versão)
(carga acelerada - corrente alterna monofásica ou trifásica (CA))


No modo 3 com uma unidade de carga
acelerada: corrente de carga máxima de 32 A.


No modo 3 com uma unidade de carga
acelerada (caixa de recarga): corrente de carga máxima de 32 A.
Cabo de carga, modo 3 (CA)

Etiquetas de identificação C no conetor de
carga (lado do veículo) e na tomada (lado do carregador).
Unidade de carga aceleradaNão desmonte ou modifique a unidade de
carga, risco de eletrocussão e/ou incêndio!
Consulte o manual do utilizador do fabricante da
unidade de carga para obter as instruções de
funcionamento.
Carregamento super rápido, modo 4
Carregador público rápido
(carregamento super rápido - corrente direta (CC))
